Настройка карбюратора кейхин на мотоцикле

Обслуживание блока карбюраторов

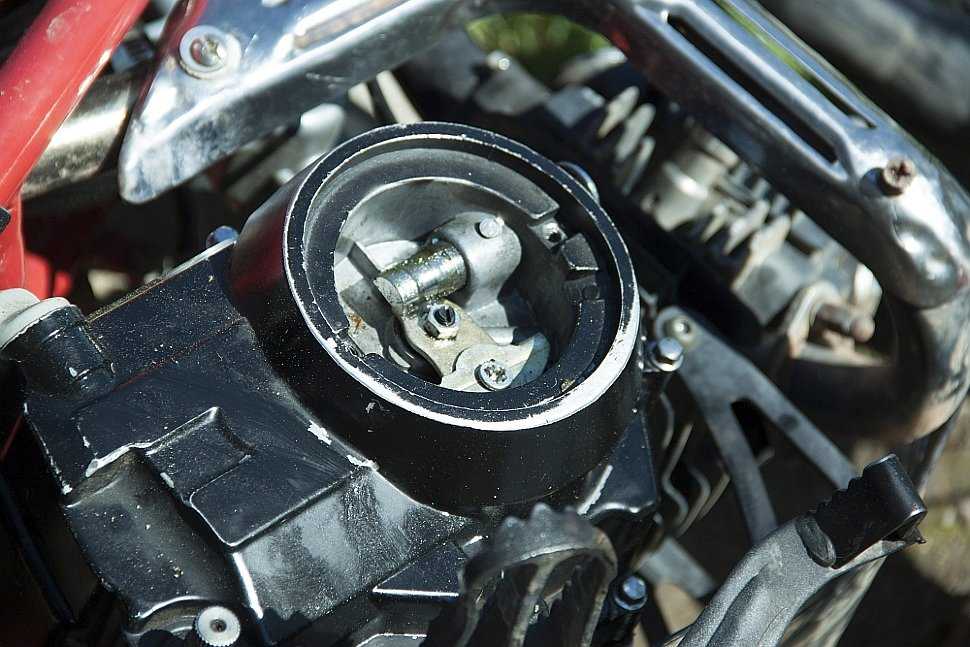

Карбюратор на скутер может нуждаться в замене диафрагмы. В некоторых случаях также необходимо полностью заменить один из элементов блока. Внутренняя металлическая поверхность прибора может со временем окисляться. Поэтому потребуется заменить диафрагму. Ее очень аккуратно извлекают при помощи отвертки.

Этот элемент можно будет достать с дозирующей иглой и заслонкой. Далее при необходимости старые компоненты можно заменить.

После этого необходимо открутить винты поплавковой камеры. Снимается ее крышка. Оценить работу поплавка можно при легком нажатии на него. Если этот элемент пружинит, значит, его работа правильная. Замены не требуется

При разборке очень важно применять отвертки подходящего размера. Всю работу необходимо проводить очень аккуратно

Когда необходимо техническое обслуживание?

Карбюратор (Keihin PZ30, CVK — не сущность, немаловажно) абсолютно всех распространенных моделей содержит подобный принцип проведения технического обслуживания. Поэтому и показателями необходимости выполнения данной процедуры во всех случаях станут похожие признаки

Основной первопричиной, призывающей к выполнению настройки карбюратора, считается неровная работа двигателя. Она выражается на холостом ходе. Еще могут возникать хлопки, докатывающиеся из глушителя, высокое расходование топлива

Шофер обязан время от времени обращать внимание на внешний вид свеч. Существенные изменения их расцветки говорят о патологиях изготовления топливной консистенции

Свечки могут считаться главным указателем службы карбюратора. Если они белые, смесь является скудной. Очень интенсивный нагар на свечках говорит об изготовлении богатой консистенции. Это расхождение с нормой.

Предпосылкой может являться переполненный загрязнениями карбюратор либо сбой в его настройках. В данном случае техническое обслуживание выполняют как возможно быстрее. Время от времени еще необходимо очищать систему. Это зависит от частоты эксплуатации мотоцикла.

БУВЗ Кейхин 2

8. Вытяните рукоядку управ. возд. Засл. 9. Вдавите шток управ. возд. засл. в вакуумный блок, затем проверьте зазор между заслонкой и внутренней стенкой карба. Блок управления можно проверить еще таким образом: Вдавить шток внутрь блока и заткнуть пальцем отверстие, к которому подсоединяется вакуумный шланг. Если при этом шток выдвигается наружу, значит диафрагма блока неисправна. Производительность ускорительного насоса. 1. При снятом карбюраторе заполните поплавковую камеру топливом до нужного уровня. Расположите карб над емкостью с делениями. 2. Полностью откройте воздушную заслонку. Полностью закройте дроссельную заслонку 1-й камеры, отвернув винт регулировки холостого хода. 3. На карбе К2 убедитесь, что рычаг ускорительного насоса касается плунжера – никакой зазор недопустим. 4. Десять раз медленно (в течение не менее трех секунд) полностью поверните рычаг дроссельной заслонки в открытое положение. 5. Разделите количество вылившегося топлива на 10 и сравните с нормой, указанной в тех. данных. При необходимости подогните стопор.

Как отрегулировать карбюратор на питбайке

Для того что бы отрегулировать карбюратор на питбайке. Необходимо определить для начала качество смеси. Качество смеси должно соответствовать норме. Добиваться, правильного качества смеси нужно путем поднятия (опускания ) иглы. Как правило иглу необходимо опустить если смесь имеет темный (черный) цвет, а если смесь имеет очень светлый цвет то соответственно иглу опускаем. Если не удалось настроить с помощью иглы, то необходимо вернуть кольцо на игле в то положение в котором оно было ранее.

Еще одним вариантом будет смена жиклера. Выглядит жиклер как толстая гайка с отверстием внутри и выемкой на поверхности головки под плоскую отвертку. Для того что бы поменять или сменить размер жиклера, нужно снять с питбайка карбюратор. Но сначала обязательно нужно слить весь бензин и открыть поплавковую камеру. В зависимости от цвета смеси подбираем жиклер, для светлой смеси размер увеличиваем, для темной уменьшаем.

Если случилось так, что все ваши усилия напрасны и настройка увы не помогла, может помочь промывка и продувка канальцев в карбюраторе (такое может случиться в том случае если в карбюратор пропал песок или грязь. Для тех владельцев у кого мало опыта или нет времени отрегулировать карбюратор на вашем питбайке, советуем конечно же обратиться к специалистам

Устройство и подключение карбюратора скутера Yamaha

Скутер Ямаха Джог является одним из самых популярных на российском рынке: это объясняется простотой и надежностью модели, ее доступной ценой. Устройство карбюратора данного скутера стандартно, поэтому разобраться с ним можно, пользуясь описанием, данным выше. Однако при его установке у неопытных владельцев могут возникать некоторые сложности, с которыми мы поможем разобраться.


Карбюратор японского скутера Ямаха Джог

Устройство стоит рассмотреть более подробно. Это поможет понять не только то, как регулировать карбюратор и правильно пользоваться им, но и как правильно его подключить.

  • К корпусу карбюратора крепится пусковой обогатитель: он небольшого размера, размещен в пластмассовом корпусе. Он имеет два болта с уплотнителями из резины. Питание обогатителя происходит через 12 В аккумулятор. Это устройство используется для запуска мотора на холодную, так как позволяет обогатить смесь кислородом автоматически.
  • Штуцер подсоединяется к шлангу подачи топлива, идущему от краника бензобака.
  • Если обогатитель надо снять, потребуется не только открутить болты, но и отсоединить электрический клапан, к которому идет всего два провода.
  • Смесительная камера имеет специальную крышку, к которой крепится болт. Если его открутить, можно добраться до дроссельной заслонки. Это позволяет проверить, присоединен ли тросик газа, а также добраться до иглы, регулирующей уровень подачи топлива и воздуха. Если карбюратор нуждается в чистке, обязательно потребуется вытащить дроссель.
  • Разъем обогатителя имеет выходы на два провода, желтый подключен к генератору, зеленый идет на массу. В принципе, если перепутать полярность, ничего не случится, и устройство все равно будет работать.
  • Для работы обогатителя должно приходить напряжение с аккумулятора. При нагреве элемента внутри устройства игла будет выдвигаться.
  • С воздушным фильтром соединен специальный штуцер, между ними есть колено из резины.
  • На корпусе карбюратора расположен несколько винтов, при помощи которых можно регулировать холостые обороты и качество смеси.
  • Поплавковая камера прикручивается снизу и имеет 4 болта крепления.
  • Существует дополнительный штуцер для подачи масла: он самый маленький.
  • Второй штуцер нужен для связи с атмосферой, на него ничего надевать не нужно.
  • К третьему подключается бензошланг. Он идет к вакуумному крану бензобака.

Когда требуется техобслуживание?

Карбюратор ( Keihin PZ30 , CVK — не суть важно) всех популярных моделей имеет схожий принцип проведения техобслуживания. Поэтому и признаками необходимости проведения этой процедуры во всех случаях будут схожие симптомы

Главной причиной, требующей осуществления регулировки карбюратора, является неровная работа мотора. Она проявляется на холостом ходе. Также могут появляться хлопки, доносящиеся из глушителя, повышенный расход бензина

Водитель должен периодически обращать внимание на внешний вид свечей. Значительные изменения их цвета говорят о нарушениях приготовления топливной смеси

Свечи могут считаться основным индикатором работы карбюратора. Если они белые, смесь считается бедной. Слишком сильный нагар на свечах свидетельствует о приготовлении богатой смеси. Это отклонение от нормы. Причиной может быть забитый грязью карбюратор или сбой его настроек. В этом случае техобслуживание проводят как можно скорее. Периодически также следует чистить систему. Это зависит от частоты эксплуатации мотоцикла.

Доработка и ремонт

Существенным недостатком карбюратора Иков 2829CE является плохой запуск мотоцикла в холодную погоду из-за несовершенной конструкции обогатителя. Трудный пуск отмечают не только владельцы 638 моделей, но и хозяева некоторых ковровских мотоциклов, на которые с завода устанавливались такие карбюраторы. Все дело в том, что забор топлива для обогащения смеси происходит из отдельного канала в поплавковой камере, с которой он связан жиклером.

Также для забора воздуха к обогатителю используется вентиляционный канал, расположенный сбоку карбюратора. Сечение этого канала настолько велико, что разрежения в обогатителе недостаточно для всасывания топлива через жиклер. В результате в канал за дросселем попадает не обогащенная смесь, а пары бензина вперемешку с холодным воздухом, что конечно не способствует успешному пуску двигателя.

В этом случае разрежения станет достаточно для всасывания нужного количества топлива из камеры. Насчет вентиляции камеры можно не беспокоиться, т.к. с другой стороны карбюратора расположен такой же канал.

Еще одним альтернативным решением данной проблемы является установка утопителя поплавка, как на старых карбюраторах (подробнее на фото).

Разбираем карбюратор

Прежде чем развинчивать карбюратор, с него очищают внешнюю грязь – масло, пыль, песок. Это удобно делать бензином, налитым в ванночку. Надеваем перчатки, берем кисточку и очищаем наружную часть. Теперь надо потрясти карбюратор, вращая его в разные стороны, чтобы убрать остатки жидкости. Можно открутить прозрачный дренажный шланг и слить бензин. Работать удобно на широком столе, так как при разборке можно потерять мелкие детали.

Последовательность разборки карбюратора: 1. Сначала надо отвинтить 2 винта поплавковой камеры и снять крышку. 2. Изучаем устройство карбюратора в виде белого поплавка, 2-х жиклеров (главного и холостого хода), запорной иглы на лепестке. 3. Ось поплавка вынимается и освобождается поплавок с иглой

Особое внимание мелким деталям. 4

Берем шлицевую отвертку и выкручиваем 2 жиклера. Больше раскручивать ничего не надо.

Обслуживание скутера: методы и советы.

Долгий срок службы скутера и надежность его работы, заключается в грамотном обслуживании и бережной эксплуатации. Современные скутеры требуют минимальных работ по обслуживанию. Выполнять эти работы нужно по рекомендациям изготовителя.

Назначение и последствия обкатки.

Обкаточный период очень важен, так как в это время происходит приработка и притирка многих деталей. Особенно важна правильная обкатка для двигателя, так как правильно проведенный период обкатки позволит максимально выявить все возможности мотора, заложенные в его конструкции, и максимально продлить его ресурс. В свою очередь, пренебрежение обкаточным периодом, и чрезмерные нагрузки на мотор в начальный период его эксплуатации, если не полностью выведут мотор из строя, то, значительно ухудшат его характеристики в дальнейшем.

Методы и советы обкатки.

При обкатке скутера, нужно придерживаться щадящего режима работы мотора. Первые 1000 километров: — нельзя ездить с полностью поднятой дроссельной заслонкой; — нельзя чрезмерно загружать скутер.

При длительных поездках, нужно через каждые 30 минут езды, делать остановки на какое – то время, чтобы двигатель мог остыть. Если это двухтактный скутер, то, в обкаточный период советуем добавлять в бензин масло. В пропорции 1 литр масла на 100 литров бензина, независимо от масляного бака раздельной системы подачи масла.

Виды масел в скутере.

Масла на скутерах применяются двух видов – моторное масло для двигателя, и трансмиссионное масло для редуктора колеса. В двухтактном двигателе масло заливается в специальный бак, и подается в карбюратор с помощью бензонасоса в необходимом количестве, в зависимости от оборотов двигателя. Периодически, по мере расхода масла его необходимо доливать.

В четырехтактном двигателе, заливается в картер, и доливать его, как правило, не приходится, его просто заменяют новым, в соответствии с рекомендуемыми сроками замены

Качество масла очень важно для скутера, и экономить на нем крайне нежелательно. Лучше всего использовать синтетические масла, они стоят несколько дороже «минералки», но, ввиду высокого качества, такая большая стоимость вполне оправдывается, тем более, что расход масла на скутере совсем небольшой

Сроки замены масла

В четырехтактном скутере замена масла в двигателе производится после пробега первых 350 — 500 км, далее, после пробега 1000 км, затем после 2000 км, а в дальнейшем масло меняют после пробега каждых 3000км. В заднем редукторе масло заменяется после пробега первых 200 км, а затем его меняют после каждых 5000 – 6000 км пробега.

Воздушный фильтр — способы обслуживания.

Не забывайте периодически проводить обслуживание воздушного фильтра скутера. Если фильтрующий элемент одноразовый, то заменяйте его новым, в противном случае обслужите его в соответствии с инструкцией к скутеру. Обычно, если фильтрующий элемент поролоновый, то, его промывают в бензине, затем просушивают и обрабатывают специальным средством для воздушных фильтров. Без пропитки фильтр не будет качественно очищать воздух, попадающий в мотор, что приведет к быстрому его износу. Сроки и периодичность обслуживания воздушного фильтра, зависят от условий эксплуатации скутера. При поездках по пыльным дорогам, фильтр приходится обслуживать намного чаще.

Обслуживание карбюратора сводится к наружному осмотру, на наличие подтекания, увеличение расхода топлива. Проверке крепления к двигателю. Осмотру органов управления карбюратором. При обнаружении неполадок устранить.

Зазоры клапанов — газораспределения.

Проверка тепловых зазоров у клапанов, в механизме газораспределения скутера. Периодичность зависит от модели скутера: После обкатки 1000 км. Следующая проверка 4000 км. Затем при 8000 км. И при 12000 км. При не совпадении зазоров, в наставлении от производителя. Произвести регулировку.

Ремень вариатора скутера и грузики вариатора, являются расходным материалом. В виду того, что ремень вариатора испытывает во время эксплуатации немалые нагрузки, он довольно быстро изнашивается, что становится причиной уменьшения максимальной скорости скутера. Роликовые грузики вариатора также изнашиваются. Периодически проверяйте состояние ремня и грузиков, и вовремя меняйте их новыми.

Топливный фильтр, тросики, шарниры и замки.

Каждый год, например, с началом летнего сезона, смазывайте все тросики, которые имеются на скутере, а также все замки и шарниры. Топливный фильтр ремонту и промывке не подлежит. При загрязнении меняется на новый.

Необходимость ремонта карбюратора

Иметь в распоряжении скутер «Хонда», «Квасаки», «Навигатор» либо другие моделиь двухколесной мототехники, необходимо осознавать значимость выполнения периодического сервиса карбюратора. От данной системы зависит мощность, простота старта, темп и управление мотоциклом.

Для того, чтобы в блок цилиндров подавалась однообразный по свойствам топливный состав, следует грамотно стабилизировать службу карбюратора. Синхронизация дает возможность откорректировать объем топлива и воздуха, какие, перемешиваясь, поступают к мотору.

Опытнейшие шоферы понимают, что карбюратор на скутер необходимо не только настроить, однако и очищать в ходе сервиса. В топливе располагается некоторое количество добавок, примесей. При работе двигателя они садятся на стенках конструкции, образуя засорения жиклеров. Чтобы предоставить возможность карбюратору осуществлять собственные функции в полном объеме, необходимо время от времени очищать его от загрязнений и нагара, накопившихся изнутри.

Как настроить карбюратор на питбайке

Для того что бы настроить карбюратор на питбайке. Необходимо снять карбюратор и фильтр ,полностью разобрать его и промыть бензином, продуть компрессором. Также хорошенько промыть фильтр и высушить его и нанести специальное масло. После проведенных манипуляций ставим все на место. Обкатываем питбайк на ровной безлюдной местности. Двигатель необходимо будет заглушить, так что бы положение ручки газа стояло на полной. А дальше выкручиваем свечу и проводим вышеизложенные манипуляции. Мы с вами разобрались, как настроить карбюратор на питбайке. Но хотелось бы еще подробнее описать о смене жиклера. Для того что бы определить необходима ли нам вообще смена жиклера или нет. Необходимо открутить ручку газа на четверть оборота. Это нужно для проверки правильности настройки карбюратора. А за тем, проверяем путем резкого поворота ручки газа. Если ваш питбайк не заглох, значит, вы сделали все правильно.

Определив необходимость смены жиклера, подбираем правильный размер. Тут все просто, для смеси имеющей темный цвет (богатой смеси) подбираем больший размер жиклера. Для бледной смеси (бедной) подбираем меньший размер жиклера.

В результате всего хочу, выделись три этапа настройки карбюратора на питбайке.

Источник

Карбюратор кейхин 22 на питбайк настройка

ТАБЛИЦА НАСТРОЕК ПОД РАЗЛИЧНЫЕ ДВИГАТЕЛИ И КАРБЮРАТОРЫ:

Карбюратор Mikuni VM 22 — стандартный

125 сс (yx 125, lifan 125)

стандартный жиклер (уточнить размер), винт качества выкручен на 2.5 оборота, игла 2 положение снизу (игла больше поднята), поплавки паралельно корпусу карбюратора.

Максимальная мощность, замереная на диностенде — 6,8 л.с. на колесе

главный 105 жиклер (уточнить размер), винт качества выкручен на 1.5 оборота, игла 2 положение снизу (игла больше поднята), поплавки паралельно корпусу карбюратора.Карбюратор Mukuni VM 26 — стандартный

главный 105 жиклер (уточнить размер), винт качества выкручен на 2.5-3 оборота, игла 2 положение снизу (игла больше поднята), поплавки паралельно корпусу карбюратора.Карбюратор Keihin PE 28 (оригинал япония) — данные уточняются, пока смотреть на настройки копии-аналога OKO 28. Для Daytona 150 cc и Daytona Anima 190cc данные известны и они указаны в руководстве по эксплуатации, чуть позже будут добавлены

Карбюратор OKO 28

38 малый, 105 главный (проверено газоанализатором) — на холостых смесь богатая, с 2800 оборотов до 4800 смесь правильная, свыше 4800 до отсечки смесь бедная.

38 малый, 110 главный (проверено газоанализатором) — до 4800 смесь богатая, свыше 4800 особых изменений нет.

Максимальная мощность, замереная на диностенде — 12,3 л.с. на колесе

Максимальная мощность, замереная на диностенде — 10,5 л.с. на колесе

183 cc + 4 клапанная голова ( поршневая 63,95 мм )

40 малый, 120 главный

Максимальная мощность, замереная на диностенде — 14,7 л.с. на колесе

Источник

Сборка карбюратора

После правильной чистки и замены всех устаревших деталей, производится установка карбюратора в прежнее положение. Сборка выполняется в обратном порядке. При установке диафрагм необходимо правильно установить возвратную пружину в седло. Если легко установить его на место не получилось, деталь необходимо просто повернуть.

При установке заслонки необходимо проследить за положением иглы. Она не должна сместиться в сторону. При необходимости детали необходимо смазывать консистентным средством.

Затем в обратном порядке собирается воедино блок цилиндров. Для этого потребуется подготовить соответствующий инструмент. Все карбюраторы имеют отличия. Поэтому при разборке необходимо их нумеровать. Установка карбюратора требует щепетильного отношения. Все болтики, пружины, необходимо собирать очень аккуратно. Лучше записывать последовательность при разборке, чтобы не потерять ни одного элемента конструкции.

Карбюратор Keihin I и Keihin II Audi 80 B3. Силовой агрегат. Топливная система (бензин)

1 — верхняя часть карбюратора 2 — рычаг воздушной заслонки 3 — болт 4 — шплинт 5 — шайба 6 — соединительная штанга 7 — болт крепления, 5 Нм. Покрыть болты защитным средством D6 и равномерно затянуть 8 — воздушный фильтр 9 — прокладка 10 — крышка 11 — поплавок 12 — уплотнительное кольцо 13 — сетка 14 — седло иглы поплавка. Покрыть защитным лаком 15 — игла. Перед установкой соединить с поплавком

1 — приоткрывающее диафрагменное устройство воздушной заслонки 2 — уплотнительное кольцо 3 — распылитель ll-ой камеры

Внимание: Не перепутать распылители 1 и 2 камер 4 — защелки 5 — распылитель 1-ой камеры 6 — нижняя часть карбюратора 7 — клапан обогащения полной мощности 8 — смесительная труба системы холостого хода 9 — пломба. При снятии электромагнитного клапана разрушается

10 — электромагнитный клапан. Для выключения канала главного жиклера. Устанавливается только на двигателях 1,8 л. Должен щелкать при включении и выключении зажигания. 11 — регулировочный винт число оборотов холостого хода

1 — прокладка 2 — промежуточный фланец 3 — направляющая втулка 4 — устройство управления дроссельной заслонкой При ручной коробке передач — для увеличения подачи При автоматической — для увеличения числа оборотов холостого хода. 5 — клапан управления При ручной коробке передач — для увеличения подачи. При автоматической — для увеличения числа оборотов холостого хода. 6 — вакуумное устройство управления дросселем ll-ой камеры 7 — корпус дроссельной заслонки 8 — винт регулировки СО 9 — регулировочный болт. При ручной коробке передач — для увеличения подачи. При автоматической — для увеличения числа оборотов холостого хода 10 — подогрев канала средних нагрузок

Чистка карбюратора

Удобно работать специальным очистителем – ABRO, ВЭЛВ, KERRY – чем дороже, тем эффективнее: тонкая трубка хорошо входит в жиклер, колпачок разбрызгивателя не заклинивает. Баллончик находится под большим давлением и играет роль своеобразного компрессора с впрыском специальной промывочной жидкости. Не забудьте о технике безопасности: при попадании на кожу очиститель вызывает раздражения, а для глаз можно получить серьезные ожоги. Защитные очки обязательны! Чистку надо производить на свежем воздухе.

Вставляем трубку очистителя в жиклеры и продуваем. Проверяем состояние всех отверстий в жиклерах. Если там есть твердые частицы, с которыми очиститель не справляется, надо прочистить отверстия иглой. При мойке струя раствора брызгает из жиклера. Таким же способом промываются все каналы карбюратора. Активно скапливается грязь в крышке поплавковой камеры – фактически это отстойник для топлива, поэтому его надо протереть тщательно.

Как изменить качество топливной смеси

Для двигателей всех скутеров важно получать топливо с отрегулированным соотношением бензина и воздуха. Обедненная смесь ведет к неправильной работе мотора, падению мощности и перегреву двигателя, а обогащенная способствует увеличению расхода и образованию нагара

Поворот винта направо вызывает обогащение смеси, а откручивание в противоположном направлении – обеднение. Аналогично происходит с иглой: при поднятии иглы смесь становится богаче, а при опускании – беднее. Комплексное использование обоих способов позволяет добиться оптимального результата во время настройки. Однако не во всех карбюраторах такая возможность имеется, поэтому, как правило, используют один из двух вариантов.
