Настройка карбюратора двухтактного двигателя

Одним из главных узлов в механизме подачи топливной смеси в таком транспортном средстве, как скутер, является карбюратор. Перед тем, как перейти непосредственно к описанию процесса регулировки, давайте поговорим о том, зачем он вообще нужен.

Карбюратор — устройство, которое обеспечивает образование и подачу топливной смеси (состоящей из воздуха, бензина и масла) непосредственно в двигатель

Каково, собственно, назначение карбюратора? Если в двух словах, то это устройство, которое обеспечивает образование и подачу топливной смеси (состоящей из воздуха, бензина и масла) непосредственно в двигатель. То есть, от него зависит качество этой смеси и, соответственно, мощность, которую выдает силовой агрегат.

В скутерах, как правило, применяются карбюраторы, тип которых называется «поплавковый». Основной элемент — трубка Вентури, в которой размещена заслонка, регулирующая количество воздуха, подающегося в смесь, а также игла, которая обеспечивает подачу бензина. Выкручивая ручку газа, мы, тем самым, открываем заслонку и поднимаем иглу, увеличивая количество воздушно-топливной смеси, поступающей в двигатель.

Естественно, движения заслонки и иглы должны быть четко синхронизированы для обеспечения ее (смеси) однородности. Обеспечивать постоянное присутствие бензина в трубке призвана поплавковая камера. Принцип ее работы основан на том, что, когда уровень горючего падает, поплавок опускается и открывает канал для подачи бензина в трубку. По ее заполнении поплавок поднимается и закрывает клапан, прекращая, тем самым, поступление горючего.

Если у скутера падает мощность двигателя, невозможно завести мотор или глохнет двигатель — это признаки поломки карбюратора

Признаками того, что карбюратор неисправен, могут быть:

Падение мощности двигателя
Невозможность завести мотор
Глохнет двигатель.

Еще один способ оценки качества работы карбюратора (точнее, корректности его работы) заключается в следующем — выкрутите свечу и посмотрите на ее цвет. Если она белая — значит топливная смесь бедная, то есть в ней слишком много воздуха, а если свечи имеют черный оттенок, значит карбюратор «льет» слишком много горючего. При любом из этих вариантов ясно одно — он нуждается в регулировке.

Необходимо отметить, что, глобально, процесс этот не зависит от тактности двигателя, соответственно ответ на вопрос как правильно отрегулировать карбюратор на китайском скутере 4т и как правильно настроить карбюратор на скутере 2т, будет одинаковым. Давайте теперь перейдем к описанию последовательности действий.

Что такое зажигание на опережение

От качества подаваемой смеси в цилиндр двигателя зависит поведение скутера в холодную погоду, а также то, насколько высок будет износ самого цилиндра. Например, при богатой смеси мотор заводится лучше, но образуется нагар, при бедной быстро изнашивается цилиндр и пропадает тяга.

Для того чтобы облегчить процесс запуска двигателя, можно настроить зажигание на опережение, это позволит облегчить запуск мотора вне зависимости от погоды на улице, немного повысить мощность двигателя, ощутимо прибавится тяга. Особенности таких настроек заключаются в том, что заряд в свече образуется раньше, чем поршень оказывается в мертвой точке. Благодаря этому и происходит облегченный запуск двигателя и повышение мощности мотора. Однако стоит помнить о том, что может увеличиться износ цилиндра.

Процедура проводится примерно так же, как и обычная настройка зажигания, однако имеет собственные нюансы. Для этого проводятся все те же действия, только метки соединяются не полностью. Расхождение должно составлять примерно полсантиметра. Этого хватит для того, чтобы получить необходимый эффект.

Как подключить карбюратор скутера Yamaha — подробная детализация

У опытных скутеристов редко возникают сложности с подключением карбюратора, например после обычной чистки или прочих манипуляций. Но начинающие мотолюбители могут столкнуться с проблемой, когда после извлечения всех шлангочек, установить их на нужное место бывает проблематично. В нескольких уроках будут опубликованы схемы подключения карбюратора для всех основных скутеров. Естественно, это три урока по японским скутерам Yamaha, Honda и Suzuki, а также основные тонкости подключения китайских и европейских карбюраторов. Сегодня начнем с карбюратора Yamaha. На первый взгляд, компоновка деталей немного иная, нежели например у скутеров Honda, но принцип как всегда один, физику не обманешь, а принципиально новых карбюраторов еще никто не придумывал.

Итак, на рисунке обозначен типичный карбюратор, который устанавливается на большинство скутеров Yamaha, в частности Jog, Aprio и другие модели, которые так популярны у нас. Посмотрите внимательно, скорее всего именно это модель установлена и у вас.

Теперь рассмотрим все его элементы детально. Для детализации мы будем использовать 2 схемы. На первой вы визуально определите, как правильно подключить карбюратор Yamaha, а на второй вы более подробно ознакомитесь со всеми элементами путем чертежа.

Это пусковой обогатитель. Крепится к корпусу карбюратора на двух болтах через резиновое уплотнение. Обогатитель питается от электросети скутера 12в. Как уже все знают, нужен он для холодного запуска скутера, так как на холодную скутеру нужна более обогащенная смесь.
Штуцер для подвода топлива. Имена сюда нужно подсоединить шланг подачи бензина.
Те самые болты, при помощи которых крепится обогатитель. Чтобы извлечь его, достаточно отсоединить питание электроклапана и открутить эти два болта.
Болт крепления крышки смесительной камеры. Открутив его, мы получаем доступ к дросселю. Может поднять или опустить иглу, заменить трос газа. При чистке карбюратора извлечение дросселя обязательно.
Разьем подключения обогатителя к сети. В нем два провода. Зеленый идет на массу, желтый — питание от генератора. Но обычно полярность не важна. Чтобы проверить обогатитель, нужно подать на него напряжение с аккумулятора (опять же, полярность не имеет значения). В течении нескольких минут игла обогатителя должны выйти вместе со штоком на несколько мм.
Штуцер соединения с воздушным фильтром. именно сюда одевается резиновое колено от воздушника.
Винт качество смеси (думаю тут все понятно). Если его закручивать по часовой стрелке, подача воздуха уменьшается и смесь становится богаче.
Болты крепления поплавковой камеры, их всего 4.
Винт количества холостых оборотов. Чем сильнее закручиваем винт, тем холостые обороты выше и наоборот.
Штуцер подключения шланга подачи моторного масла. Он самый маленький по сечению, спутать невозможно.
Штуцер связи с атмосферой. Сюда ничего одевать не нужно, оставьте как есть.
Подвод шланга от вакуумного крана.

Снимаем карбюратор

На первом этапе откручиваем 4 болта и снимаем подседельный отсек, на некоторых моделях еще отвинчивают крышку маслобака. Потом снимается воздушный фильтр, для чего освобождаем винт хомута крепления манжеты и 2 болта на 10, фиксирующие корпус. Резиновую манжету корпуса фильтра с карбюратора можно стянуть с определенным усилием. Теперь надо отсоединить бензиновый и масляный шланги. С этой целью петли хомутов сжимаются и стягиваются два шланга. Ключом на 10 отворачивают ближний болт крепления к патрубку впуска. Откручиваем второй болт внутри. На данный момент уже освобождены 2 шланга, откручены 2 болта крепления. Сейчас надо снять устройство, отвинтить крышку дроссельной заслонки и вынуть дроссель. Для окончательного освобождения устройства надо снять с фиксаторов-защелок еще защитную крышку пускового обогатителя и открутить 2 винта с прижимной скобы обогатителя.

Принцип работы зажигания в двигателе 4-х тактного скутера

В современных скутерах устанавливают бесконтактные системы. Они считаются наиболее надежными и простыми в использовании, не требуют сложного подключения, вовремя дают постоянную хорошую искру. Однако настройка все равно важна, даже наличие искры не всегда позволяет воспламенить топливную смесь, так как играет роль и ее мощность.

Основные причины для работы системы зажигания достаточно просты: ее задачей является создание искры для детонации топливной смеси. Если этого не происходит, необходимо внимательно изучить каждый узел и выяснить, почему искра пропала.

Для того чтобы проверить, есть ли вообще искра, нужно выкрутить свечу и приложить ее к массе двигателя, сделать это можно, используя металлические предметы, не покрытые краской. Нельзя держать ее рукой: если искра будет, может ударить током, при этом разряд доходит до 40 000 вольт, которые создает катушка.

Сбитое зажигание – причина отказа двигателя

Настроенное неправильно или сбитое зажигание часто становится причиной отказа работы мотора. Неправильным будет сразу лезть в цилиндр и изучать внутренности скутера, тем более что это не решит проблемы. Прежде чем трогать систему зажигания, нужно проверить иные причины, по которым скутер может не работать.

Самое простое – это отсутствие бензина в баке. Довольно часто владельцы забывают заправить транспортное средство, и такая банальная причина может быть упущена из виду.
Может быть засорен карбюратор, что не дает образовываться пригодной для движения смеси.
Карбюратор нужно чистить регулярно, поэтому не помешает проверить, поступает ли из него топливо в цилиндр. Не исключено, что забита топливная трубка. Могут забиваться мусором жиклеры и другие части устройства, из-за чего топлива поступает мало или, наоборот, мотору не хватает воздуха, и поэтому он не заводится.
Отказать в запуске скутер может и если причиной неисправности являются свечи. Они могут быть мокрыми либо не давать нормальную искру. Желательно иметь запасной комплект и проверить с его помощью. В любом случае свечу нужно выкрутить и осмотреть.

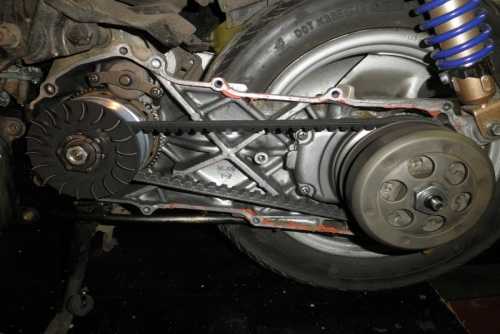

Что собой представляет этот скутер?

Все преимущества скутеров перед другими транспортными средствами относятся к модели «Сузуки Летс 2». Появившись в продаже впервые в 1996 году, этот скутер быстро завоевал популярность. Многие китайские производители мотороллеров заимствовали технические характеристики и дизайн этой модели для своей продукции.

Уже тогда скутер был стильным, удобным и популярным. А в 1999 году компания обновила дизайн. Теперь этот байк оснащен современной светотехникой и приобрел красивые обтекаемые формы. Кроме того, заметно улучшились его технические характеристики и ходовые качества.

Мопед «Сузуки Летс 2» — это идеальное транспортное средство для городских дорог. Он маневренный и послушный, хорошо вписывается в повороты, имеет плавный ход. Им может легко управлять даже человек, не знакомый с мототехникой. На скутере свободно разместятся два человека средней комплекции. Это отличный выбор для активных молодых людей, которые не любят простаивать в пробках и хотят быть мобильными.

Разборка карбюратора

Перекрываем поступление бензина в карбюратор. Этого можно достичь, отсоединив топливный шланг. Далее отвинчиваем специальное отверстия для дренажа бензина и стачиваем его в любую посудину.
После отвинчиваем винт качества смеси и дроссельной заслонки.
Отсоединим отвинченные детали.
Извлекаем обогатитель, поплавочную камеру.

Собрать карбюратор можно по обратному алгоритму. Помним, что разборка карбюратора необходима только при забитых каналах. После чистки, переходим к регулированию карбюратора.

Запускаем двигатель на холостых оборотах.
Винт качества смеси и холостых оборотов закручиваем на максимум.
Затем на ¼ оборота попускаем эти два винта. Одновременно наблюдаем за работой двигателя. Если оборотов слишком много, попускаем винт качества смеси ещё на ¼ оборота.

В завершение хотелось бы сказать, что первое «знакомство» с устройством карбюратора может быть неудачным. Поэтому, процесс будет протекать результативней с более опытным другом. Также рекомендуется просмотреть обучающее видео, касающееся регулировки карбюратора. Можно конечно купить новый карбюратор на Ямаха Джог, но к этому следует прибегать только при механических повреждениях старого карбюратора.

источник

Регулировка уровня топлива в поплавковой камере.

Проверить уровень топлива в поплавковой камере можно при помощи прозрачной трубки, которая находится в самом низу карбюратора. Открутите сливочный винт,

поднимите трубку вверх противоположно карбюратору и проверьте уровень топлива

Обратите внимание, что уровень топлива надо проверять при рабочем двигателе скутера, при этом трубка всегда должна располагаться выше карбюратора. Уровень топлива должен быть чуть ниже бордюра крышки

Если его мало, или как правило много, снимаем крышку и регулируем момент срабатывания запорной иглы путем загинания (усика) держателя иглы в очень маленьких диапазонах.

Следует заметить, если карбюратор долгое время не промывался и есть признаки загрязнения его каналов и жиклеров, если заливался или заливается бензин, с октановым числом меньшим, чем рекомендует завод изготовитель (например А-80), если установленные жиклеры и прочие детали не соответствуют рекомендованным заводом параметрам, то перед настройкой карбюратора надо это все устранить, так как дальнейшая регулировка будет лишь временной и вы не добьетесь требуемого результата.

Вы также можете ознакомиться с другими статьями на тему:

Траблы с xvs 400 Drag Star

Всем привет!Значится история такая:сотворил я недавно себе прямотоки самопальные,естесственно попытался под них подогнать карбы(поднял на одно деление иглы и винтами качества немного поигрался. вроде на 2 оборота выкрутил каждый) покатался так километров 200 где-то(свечи в принципе стремились по цвету к кирпичному) и всплыла неприятная штука. сами прямотоки и выпускные патрубки сильно перегревались походу ибо диаметр флейт был меньше диаметра выпускного колена примерно на 3-6мм.Снял я эти прямотоки злополучные и поставил обратно стандартный выпуск,сразу же и иглы опустил на одно деление и винты на 2,5 оборота выкрутил как и положенно и тут началооооось. Завёл аппарат,прогрел,убрал подсос. аппарат поработал ровно секунд 5 и начал сбоить,отрубался передний котёл,свеча в нём мокрая а задний работал как и положенно.Начал грешить на карбы,снял их,полностью разобрал,прочистил,продул сжатым воздухом,собрал и поставил на место.Ну думаю покатаюсь сёдня-да не тут то было!Повторилась та же история,передний котёл по прежнему сбоит. ладно думаю,проверю уровни топлива в карбах вдруг передний переливает,и действительно оказалось что в переднем уровень больше чем в заднем(вобщем на обоих карбах оказался повышенный уровень),выставил уровни руководствуясь мануалом от драги 650 кубовой(7-8мм до риски на крышке поплавковой камеры которая).Завёл,прогрел,убираю подсос-холостой держит ровный но откуда-то взялась вибрация которой раньше небыло. да и аппарат на холостом поработает минуту-две и тупо глохнет,причём резко и сразу,потом заводится и через определённое время глохнет опять. Решил проехаться немножко,проверить как и что в ходу,выехал и через метров 300-500 заглох намертво. заводить-практически не подхватывает(единичные вспышки). потом кааааак стрельнет. И всё. катил аппарат домой)))Дома та же история,заводить-единичные вспышки в цилиндрах и не более. Грешу на зажигание или клапана. но клапана в норме,а в зажигание не лазил(даже незнаю где находится ибо недоводилось сталкиваться))) У кого какие соображения по этому поводу?Очень надеюсь на вашу помощь и поддержку!Спасибо!(на счет сервисов и всяких мастеров-недоверяю я им,предпочитаю всё делать сам пусть даже и долго и по 10 раз переделывать прийдётся но зато сам и уверен что всё там в норме. )вот такие вот дела)))

в зажигание ты там никак не залезешь, оно не регулируется, в отличие от уралов. А причина банальна: ты свечи убил во время своих экспериментов. Ставь все настройки карбов обратно (иглы, обороты качества), меняй свечи и катайся.

газиком отрегать смесь на ХХ, отсинхронить и всё норм будет, даже с прямотоками

reaper , всё поставил как и было плюс отрегулировал уровень как положенно,свечи завтра пославлю-отпишусь.

Всем спасибо,проблема решилась банальной заменой свечей!Тему можно закрывать.

Источник

Причины регулировки

Говорят дыма без огня не бывает. Эта народная мудрость подходит и для нашего случая. Не нужно лезть в карбюратор, если на то нет причин. Какие причины могут быть? Приведем основные из них:

свечу зажигания вечно заливает;
двигатель работает с перебоями, глохнет.

Также регулировка карбюратора необходима при длительном использовании бензина низкого качества, загрязнённый воздушный элемент. Перейдем непосредственно к регулировке карбюратора Ямаха Джог.

Для начала тщательно промываем карбюратор

Особое внимание уделяем всем каналам, куда поступает бензин. Если уж руки дошли к ремонту карбюратора, то заодно можно поменять свечу зажигания

Кроме этого, воспроизводим замену воздушного элемента. После вышеуказанных действий, приступаем к регулировке. Обратите внимание на старую свечу зажигания, она может о многом «сказать». Белая свеча – смесь белая, черная-богатая. Это приводит к чрезмерному расходу топлива, загрязнению каналов.

О регулировке зажигания скутера 4т

Зная, как настраивать зажигание скутере 4т своими силами, вы сможете сэкономить время и деньги, так как вам не потребуется обращаться в мастерские по ремонту мототехники. Процедура несложная, даже при отсутствии опыта занимает немного времени, однако потребуется запастись терпением. Вне зависимости от типа зажигания важную роль играет то, как будут выставлены метки.

Правильная регулировка – это гарант стабильной и ровной работы двигателя даже при условиях холодной погоды. Зачастую в подержанной технике зажигание сбито: это может происходить по разным причинам, начиная от элементарной тряски при движении и заканчивая неправильным обращением с техникой. Для того чтобы скутер не подвел вас и вы смогли завести его когда угодно, вам потребуется научиться проводить эту процедуру самостоятельно. Для этого потребуется иметь несколько ключей, позволяющих снять клапанную крышку, если двигатель четырехтактный.

Настройка системы зажигания скутера Визион

Если зажигание сбито, это может быть причиной отказа скутера в работе. Восстановить его несложно, если разобраться, как это делается.

Начинать регулировку нужно с выставления ГРМ в нужном положении. Как правило, для этого на нем есть метки, их выставляют еще на заводе. Цилиндр нужно установить в мертвой точке. Метка может обозначаться буквой Т или другим символом. Теперь сделайте так, чтобы метка установленная на роторе совпала с найденной на магнето меткой. Для этого нужно плавно нажимать кикстартер. Ротор можно крутить и при помощи рук, но это сложнее.

На звезде ГРМ имеются также отметки в виде отверстий или точек, их необходимо выставить таким образом, чтобы самое большое отверстие было сверху и находилось точно по центру. Остальные точки должны быть снизу и располагаться горизонтально напротив друг друга. Выставить зажигание с опережением имеет смысл, если вы хотите немного поднять мощность двигателя и сделать так, чтобы он заводился легко. Настройка поможет заставить свечу выдавать искру раньше стандартного времени. То есть искра будет появляться еще до того, как поршень достигнет мертвой точки. В холод настроенный таким образом мопед будет заводиться лучше.

Для того чтобы настроить подобным образом скутер, потребуется повторить процедуру описанную выше. Однако разница есть: метки должны совпадать не четко, а не доходить друг до друга примерно на 0,5 см. Основная сложность заключается в соединении меток.

Настройка качества смеси

Качество смеси играет ключевую роль в работе всего скутера, ведь неправильно настроенные параметры приведут к тому, что скутер будет захлебываться, потреблять много топлива и увеличить износ поршневой группы. Именно поэтому горючая смесь должна находиться в оптимальном количестве, бедная смесь говорит о потере мощности и частом перегреве двигателя, богатая смесь характерна большим расходом топлива и наличием сильного нагара в камере сгорания.

Существует два способа настроить качество смеси — регулировочным винтом или уровнем иглы в заслонке. В некоторых случаях устройство карбюратора предполагает отсутствие регулировочного винта, поэтому настройка проводиться только иглой. Стандартная процедура регулировки винтом происходит вращением против и за часовой стрелкой, в первом случае смесь становиться бедной, закручивание винта говорит об обогащении смеси. В случае с иглой обогатить смесь можно путем поднятия ее вверх, бедная смесь установлена на опущенной игле.

В инструкциях к большинству скутеров написано, что существует стандартная настройка качества смеси, где винт должен быть откручен всего на 1,5-2 оборота. Поэтому при невозможности точно настроить смесь придерживайтесь этого показателя.

Настройка иглы проводиться путем ее повышения или уменьшения, на ней имеется обозначения и специальное стопорное кольцо, которое устанавливает текущую высоту. Соответственно, обнаружив бедную смесь придется поднять уровень кольца на 1 отметку. Добившись оптимальных показателей ваш скутер будет работать ровно и правильно, топливо будет потреблять в нормальном количестве, а мощность будет соответствовать характеристикам.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Как выставить зажигание на скутере

При минимальном опыте, но хороших теоретических знаниях можно самостоятельно выставить зажигание. Для этого потребуется лишь четко соблюдать приведенную ниже инструкцию.

Наиболее важной частью настройки является найти правильное положение, в котором будет находиться звезда ГРМ. Для того чтобы его найти, пользуются специальными метками, которые наносят на заводе при сборке двигателя

Нужная метка похожа на букву «Т». В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать.

Если поршень лишь минимально сдвинулся вниз, прокручивайте еще, пока метки не совпадут. Поймать нужное положение не всегда получается с первого раза. После того как они совпали, нужно изучить другие метки: они находятся на звезде ГРМ. Обычно это три точки или отверстия, которые находятся с внешней стороны звезды. Они образуют треугольную фигуру, если соединить их визуально

Обратите внимание на то, что одна точка больше других. После регулировки зажигания она должна оказаться сверху, а две другие метки остаться напротив друг друга

Стоять они должны горизонтально.

Если зажигание бесконтактное, оно регулируется следующим образом. Для того чтобы двигатель работал ровно и правильно, нужно отрегулировать воспламенение смеси в нужный момент. Для этого, после того как установлены все метки в нужных местах, нужно разобраться, как вообще работает бесконтактный принцип.

Особенностью БЗС является наличие специальных датчиков, коммутатора, двух типов обмотки катушки зажигания. При замыкании датчика при помощи ротора оснащенного магнитом образуется импульс, который поступает к коммутатору, он нагнетает ток, идущий от генератора и направляет его в первичную обмотку катушки. После этого заряд попадает во вторичную обмотку, где образуется высокое напряжение, при помощи которого и появляется искра, используемая для детонации бензиновой смеси. Регулировка зажигания – это и есть совмещение меток на картере и звезде. Обычно приходится снимать крышку клапанов.

После этого нужно сделать следующее:

Выставляются метки описанным выше способом.
Для того чтобы выставить угол зажигания, можно разжать крепление статора и настроить в соответствии с техническими требованиями вашего транспортного средства.
Следите за тем, чтобы метки или отверстия находились в правильном положении.
