Регулировка карбюратора сузуки джебел

Регулировка уровня топлива

Поплавковая камера позволяет иметь в карбюраторе постоянный поток топлива, который всегда пополняется, но важно учитывать, что нельзя иметь переизбыток бензина в поплавковой камере. Сливается бензин при помощи специального шланга, идущего от камеры, проверить количество топлива придется на работающем двигателе

Поднимите шланг выше карбюратора, как показано на картинке ниже, и посмотрите уровень топлива. Он должен не сильно отличаться от отметки, указанной на картинке. На игле внутри поплавковой камеры располагается усик держателя, им можно регулировать количество топлива внутри поплавковой камеры.

Это интересно: Рекомендации, которые могут помочь в вопросе шумоизоляции машины

Учтите также тот факт, что перед процедурой настройки карбюратора следует иметь только качественный бензин с нормальным октановым числом. В противном случае придется полностью слить плохой бензин не только с бензобака, но и поплавковой камеры, на ней должен быть специальный сливочный винт.

Диагностика и ремонт карбюраторов

Если двигатель начал терять мощность, неправильно или нестабильно работать, в первую очередь необходимо заменить воздушный и топливный фильтры. Если это не помогло, нужно проверить состояние мотора – измерить компрессию и правильно выставить угол опережения зажигания, а также проверить герметичность соединений топливной системы и всех вакуумных шлангов и штуцеров. И только выполнив все эти мероприятия, приступайте к диагностике карбюратора.

Отключите минусовую клемму от аккумулятора, отсоедините от карбюратора все провода, шланги и трубки. Осмотрите корпус карбюратора на предмет утечки топлива и наличие трещин. Отсоедините тяги дроссельной заслонки и системы пуска двигателя (тросик подсоса) а также, соединяющую их тягу. Несколько раз быстро и до упора поверните привод дроссельной заслонки, одновременно наблюдая за распылителем ускорительного насоса. Из носика ускорителя в смесительные камеры должна выпрыскиваться тоненькая равномерная струя бензина. Если ее нет, необходимо промыть и продуть распылители и проверить еще раз. Если бензин не появился, необходимо заменить уплотнители ускорительного насоса.

Выкрутите винты крепления верхней крышки и осторожно, стараясь не повредить поплавок (поплавки) снимите ее. Проверьте уровень топлива с помощью штангель циркуля

Оптимальный уровень и методика измерения и регулировки описаны в инструкции по эксплуатации вашего автомобиля. Проверьте работу игольчатого клапана, для чего пальцем зажмите сливную трубку, дуйте во входящую и двигайте поплавок вверх-вниз. Если клапан закрывается при поднятии поплавка вверх, то исправен. Если нет, необходимо заменить его.

С помощью шприца откачайте весь бензин из поплавковой камеры. Если бензин грязный или на дне осадок, необходима полная промывка карбюратора. Выкрутите воздушные и топливные жиклеры. Посмотрите их на просвет, отверстия должны быть ровными, без наростов. Открутите гайки крепления нижней части и снимите карбюратор с впускного коллектора. Приложите линейку ребром к подошве карбюратора вдоль, поперек и по диагонали, чтобы определить неровность. Если изгиб подошвы превышает 0,1 мм и его можно заметить на просвет, карбюратор (или только нижнюю часть) необходимо заменить.

Осмотрите дроссельную заслонку, открывая и закрывая ее. Если на ней грязь или следы масла, весь карбюратор необходимо тщательно промыть. Если заслонка заедает при открывании и закрывании, весь карбюратор или только нижнюю часть необходимо заменить. Ремонт дроссельной заслонки может проводить только квалифицированный карбюраторщик в условиях мастерской, любая попытка самостоятельно починить этот узел приведет к его полному повреждению.

Ремонт карбюратора своими руками

Ремонт карбюратора начинается со снятия узла с автомобиля. Для снятия карбюратора следует демонтировать корпус воздушного фильтра и отсоединить все патрубки, шланги и провода. Разбирать карбюратор следует с использованием таких инструментов как:

  • Гаечные ключи;
  • Отвёртки;
  • Набор отвёрток для жиклеров.

Алгоритм проведения работ:

  1. Разборка карбюратора начинается со снятия сетчатого фильтра. Для этого требуется вывернуть пробку и достать его;
  2. Отсоединяется тяга рычагов на осях дроссельной и воздушной заслонки;
  3. Снимается верхняя крышка карбюратора и прокладка;
  4. Достаются поплавки;
  5. Достаётся игольчатый клапан и демпфирующая пружина;
  6. Выкручиваются жиклеры;
  7. Достаются эмульсионные трубки;
  8. Выкручиваются распылители и нагнетательный клапан;
  9. Достаются остальные клапаны.

Когда разборка карбюратора  закончена, все детали нужно промыть специальной жидкостью или в бензине. Если бензин не сможет отмыть смолистые отложения, можно использовать растворитель. Жиклеры ни в коем случае нельзя чистить с использованием абразивов. Визуально проверить нарушение калибровки жиклера не получится, а это приведёт к  повышению расхода топлива и снижению мощности автомобиля. После промывки все детали нужно обдуть сжатым воздухом.

Сборка карбюратора проходит в обратном порядке. Необходимо будет:

  1. Проверить все уплотнительные прокладки карбюратора, при необходимости заменить их новыми;
  2. Убедится в герметичности клапана дополнительной системы. Проверяемый узел не должен заедать в своей направляющей;
  3. Осмотреть зазор между приводной планкой и регулировочными гайками штока;
  4. При установке новых жиклеров следует подбирать их строго по техническим параметрам данного карбюратора;
  5. Все пробки каналов карбюратора должны быть оснащены прокладками;
  6. Проверить герметичность поплавков карбюратора. При нарушении герметичности их можно попробовать запаять;
  7. Нажимая на поплавок нужно добиться его правильного положения.

Что собой представляет этот скутер?

Все преимущества скутеров перед другими транспортными средствами относятся к модели «Сузуки Летс 2». Появившись в продаже впервые в 1996 году, этот скутер быстро завоевал популярность. Многие китайские производители мотороллеров заимствовали технические характеристики и дизайн этой модели для своей продукции.

Уже тогда скутер был стильным, удобным и популярным. А в 1999 году компания обновила дизайн. Теперь этот байк оснащен современной светотехникой и приобрел красивые обтекаемые формы. Кроме того, заметно улучшились его технические характеристики и ходовые качества.

Мопед «Сузуки Летс 2» — это идеальное транспортное средство для городских дорог. Он маневренный и послушный, хорошо вписывается в повороты, имеет плавный ход. Им может легко управлять даже человек, не знакомый с мототехникой. На скутере свободно разместятся два человека средней комплекции. Это отличный выбор для активных молодых людей, которые не любят простаивать в пробках и хотят быть мобильными.

Устройство карбюратора бензопилы

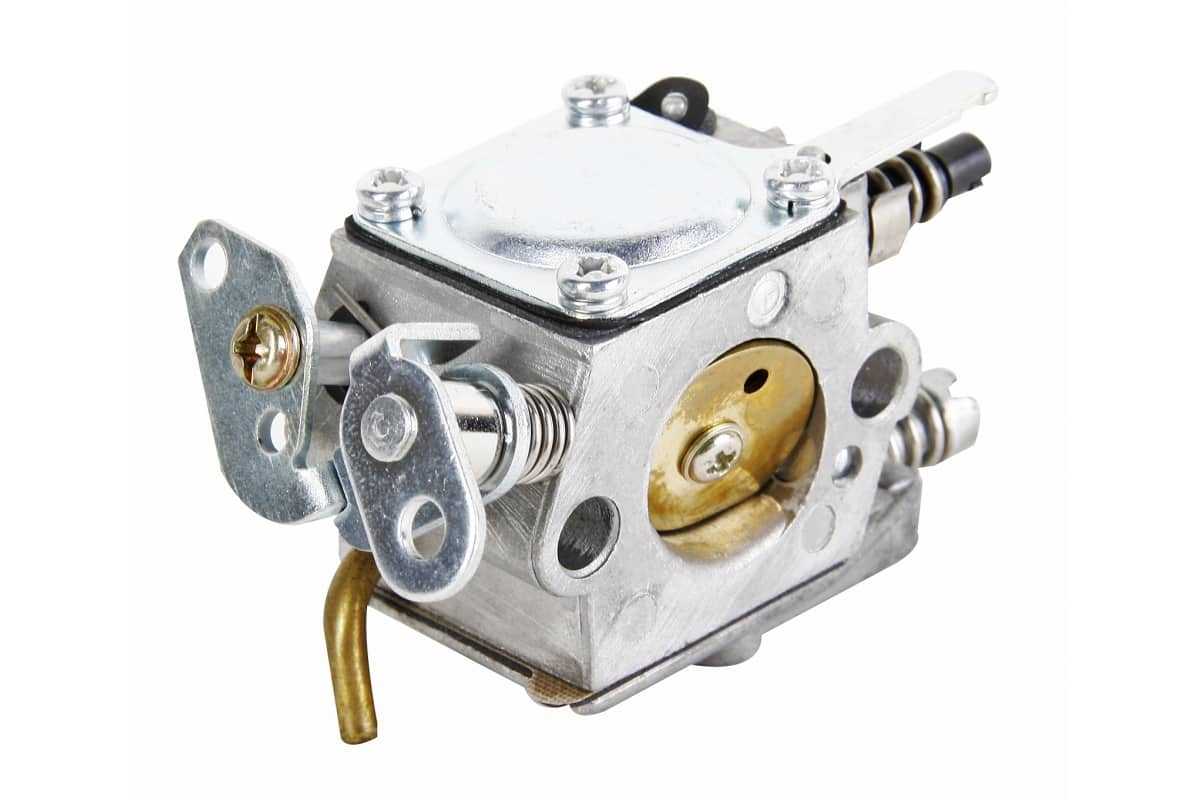

Практически во всех моделях бензопил используется идентичная конструкция карбюратора. В качестве исключения можно назвать карбюратор какой-то очень дешевой китайской бензопилы – там может не быть некоторых деталей, а большинство узлов изготавливается из очень дешевых материалов.

Основными узлами карбюратора являются:

  1. Корпус. Изготавливается из алюминия для облегчения конструкции, имеет цельнолитую форму. В корпусе установлен диффузор, входной штуцер, импульсный канал, главный винт и винт холостого хода, заслонка, регулирующая подачу воздуха, а также другие элементы.
  2. Диффузор. Располагается у входного отверстия карбюратора.
  3. Жиклеры. Специальные клапана, посредством которых регулируется количество топлива.
  4. Распылитель.
  5. Поплавковая камера.

Настройка карбюратора в скутере Сузуки Сепия

Японский скутер Suzuki Sepia считается достаточно популярной моделью в России и других странах, в частности из-за привлекательного внешнего вида и простой конструкции двигателя и остальных частей. Но проблемы с данным скутером достаточно частые, обусловлены неисправностями таких узлов как ЦПГ, карбюратор и вариатор

Важно тщательно следить за их состоянием, дабы не допустить поломки. Что касается карбюратора, то здесь используется карбюратор Микуни, Сузуки Сепия идеально подходит для такой модели карбюратора, которая используется и на другой технике

В частности можно увидеть аналогичную модель на не менее известном скутере Suzuki Adress. Карбюратор отличается простотой конструкции, хорошим качеством и возможностью быстрой настройки. Но судя по частым проблемам владельцев, настроить карбюратор для оптимальной работы скутера будет крайне сложно, всю процедуру придется проводить в точности с указанными правилами. Если вы владелец Suzuki Sepia, приготовьтесь к частой чистке карбюратора, ведь его расположение настолько неудобное, что карбюратор забивается пылью очень часто. Ниже вариант настройки карбюратора.

Признаки необходимости регулировки

По определенным признакам, проявляющимся в ненормальной работе двигателя, можно сделать заключение, что карбюратор нуждается в настройке.

Перечень отклонений достаточно широкий:

  • силовая установка не развивает необходимую мощность под нагрузкой;
  • при резком ускорении скутера чувствуются провалы в работе двигателя;
  • холодный мотор тяжело запустить стартером после длительной стоянки;
  • силовой агрегат скутера потребляет топливо в увеличенном количестве;
  • отсутствует быстрый отклик мотора на резкий поворот акселераторной ручки;
  • двигатель может внезапно остановиться из-за недостатка топливной смеси.


Следует выполнить настройку карбюратора при наличии признаков необходимости регулировки

Настройка карбюратора на скутере Suzuki Address 110

Маленький винтик на карбюраторе Сузуки Адрес отвечает за подачу бензина на холостом ходу. Он откручен примерно на полтора оборота. Винтик перекрывает воздушный канал, т.е. чем больше он закручен, тем больше бензина подается; чем больше откручен, тем меньше бензина и больше воздуха. Через отверстие подачи бензина на холостом ходу, топливо подается всегда — и при основной работе двигателя, т.е. им можно незначительно регулировать подачу бензина и на рабочих оборотах. Большой винт регулирует уровень опускания заслонки карбюратора. В заслонке есть иголка, она должна быть в среднем положении. Большой винт регулирует подачу воздуха на холостом ходу. Он настраивается под маленький винт, т.е. после маленького.

Основная подача бензина (для езды) настраивается подбором жиклеров и поднятием/опусканием иголки главной заслонки. Жиклеры карбюратора: большой 77.5, маленький 15 — на новой версии, с литыми дисками.

Итак, собственно регулировка карбюратора скутера:

  • установите скутер на центральную подножку
  • обеспечиваем свободный доступ к регулировочным винтам карбюратора
  • винт холостого хода (маленький), выкрутить на 1,5 оборота от закрученного состояния
  • большим винтом отрегулировать уровень поднятия заслонки (холостой ход), чтобы двигатель не глох
  • откручивая или закручивая винт холостого хода добиться максимального увеличения оборотов двигателя
  • немного закрутить винт так, чтобы обороты двигателя стали совсем чуть-чуть меньше
  • если при вращении винтика обороты никак не меняются, значит нужно промыть карбюратор
  • большим винтом выставить приемлемые обороты холостого хода, чтобы скутер не вибрировал и не глох

Правильно настроенный карбюратора скутера Сузуки проверяется резким открытием и отпусканием ручки газа — двигатель должен равномерно набирать обороты и не глохнуть.

Спасибо за внимание, теперь Вы знаете как настроить карбюратор скутера Suzuki Address 110. Источник

Источник

Как могут быть причины неисправностей карбюратора

Конструкция любого карбюратора такова, что при использовании соответствующего и правильно очищенного топлива, качественной очистке воздуха и соблюдении теплового режима, правильной настройке зажигания и исправности масляной системы автомобиля, срок его службы до ремонта карбюратора или обслуживания может составлять десятки лет. Но в реальности все оказывается не так. Не соответствующее по химическому составу, да еще и плохо очищенное топливо приводит к засорению жиклеров и каналов, из-за чего меняются пропорции топливовоздушной смеси.

Жиклеры карбюратора

Плохая очистка воздуха приводит к забиванию воздушных жиклеров и ухудшению работы эмульсионных трубок. Присутствие в топливе посторонних органических растворителей приводит к разъеданию пластикового поплавка. Смесь бензина с водой – рассадник различных бактерий, выделения которых разъедают металлический поплавок, каналы и корпус карбюратора. Неправильно работающая масляная система приводит к тому, что вместе с отходящими из головки картерными газами, в карбюратор попадают частицы масла. Если большую часть времени двигатель работает в режиме небольших нагрузок, то поток воздуха не может сдуть масло с дроссельной заслонки, в результате чего оно превращается в тонкую пленку. Смешиваясь с пылью, проходящей через воздушный фильтр, остатки масла образуют наросты на заслонке, которые негативно влияют на качество и состав топливовоздушной смеси.
