Ремонт карбюратора своими руками от а до я

Преимущества карбюратора

Чтобы понять, чем отличается инжектор от карбюратора, нужно разобраться в преимуществах каждой системы. Основное достоинство карбюраторных двигателей – простое обслуживание.

Для начала работы водитель должен прочитать маленькое руководство и только один раз настроить систему. Дальше она будет функционировать по первым указаниям. Сбоев в эксплуатации карбюраторных двигателей практически не бывает.

Но и в случае поломки их легко отремонтировать. Для этого не нужны специальные инструменты. Достаточно взять несколько гаечных ключей и отвертку. Обращаться на СТО нет необходимости – водитель может заняться ремонтом самостоятельно в своем гараже.

Карбюратор подходит для использования низкокачественного бензина и дизеля. Он не проявляет особой чувствительности к посторонним примесям. Жиклеры засоряются быстро, но их легко чистить – можно просто продуть. Быстро меняется работа мотора в автомобилях с карбюратором. Поэтому можно ездить по бездорожью, резко поворачивать и преодолевать крутые подъемы или спуски.

 Но есть у такой системы и несколько недостатков:

 токсичные выхлопы;

 большой расход топлива;

 чувствительность к температуре.

Карбюратор реагирует на атмосферное давление и температуру окружающей среды. Так как он принимает топливо с примесями, то сгоревшие частички превращаются в токсичные газы. Из-за одинаковой подачи бензин расходуется неравномерно.

Как устроен и работает карбюратор бензотриммера

Все разновидности карбюраторов, выпускаемых производителями бензотриммеров, охватить практически нереально. Но, поскольку конструкция данного модуля, а также его принцип работы во многом схож между разными моделями, то можно сделать обобщенное описание процессов, происходящих в карбюраторе. Данная информация позволит пользователю понимать принципы работы устройства, устранять возникшие неисправности и правильно его эксплуатировать.

Основой карбюратора триммера служит цельнолитой корпус из алюминия. Ниже приведена схема данного блока.

Внизу его, находится диффузор, который еще называют соплом Вентури (18). Через это сопло мотором всасывается воздух.

Чем это отверстие меньше, тем с большей скоростью протекает воздух, и тем выше будет уровень его разрежения в зоне с самым маленьким диаметром.

В верхней части диффузора находятся топливные каналы (11,12). Через эти каналы поток воздуха, затягивает бензин. Сам топливный насос, жиклеры и система, применяемая для регулировки подачи смеси горючего с воздухом, могут быть встроенными или установленными снаружи.

Дроссельная заслонка (9) регулирует количество воздуха, подсасываемого в карбюратор. Его количество влияет на мощность, которую развивает двигатель. Заслонка (7) служит для холодного запуска. Ее необходимо закрыть, если вы собираетесь завести агрегат. После того, как двигатель запустился, ее требуется открыть, в противном случае, мотор сразу же заглохнет.

Импульсный канал (1) соединяет импульсную камеру насоса с картером двигателя, а именно, с его внутренним объемом. Поршень, находящийся в цилиндре, производя возвратно-поступательные движения, последовательно изменяет давление в картере (разрежение или повышение давления). Перепады давления заставляют двигаться мембрану (4). Поэтому работа насоса синхронизируется с работой двигателя.

Подсос бензина из бака происходит именно с участием мембраны (4). Бензин попадает в карбюратор через штуцер (2). Далее, его путь лежит через впускной клапан (3), клапан выпуска (5), сквозь сетчатый фильтр (6), топливный канал (10), проходит мимо иглы (14) и заполняет камеру (16), имеющую управляющую мембрану (18).

Клапан (14) посредством рычага (17) соединяется с мембраной (18). Полость, которая располагается ниже мембраны, соединяется с атмосферным воздухом сквозь отверстие (19).

Функционирует устройство следующим образом.

1. В диффузоре во время такта всасывания создается разрежение. Этот факт вызывает подсос воздуха. От того, в каком положении находится дроссельная заслонка (9), зависит количество воздуха, поступающего в камеру карбюратора, а также мощность двигателя и количество его оборотов.
2. В это время через жиклеры (11,12) подсасывается горючее из камеры (16), после чего оно смешивается с протекающим воздухом. Бензин, смешиваясь с воздухом, начинает распыляться. Таким образом, создается воздушно-топливная смесь.
3. Готовая смесь поступает в цилиндр, где сжимается поднимающимся поршнем и воспламеняется в верней его точке от искры, вырабатываемой свечей зажигания.
4. Поскольку объем под управляющей мембраной (18) соединяется с атмосферным воздухом через канал (19), то мембрана уходит вверх, открывая посредством рычага (17) клапан (14). После открытия клапана (14), в камеру (16) поступает новая порция горючего.
5. После того, как камера (16) заполнится, мембрана (18) возвращается в свою первоначальную позицию, а клапан (14) закрывается.

Далее, при работе мотора все вышеописанные процессы повторяются. Для регулировки количества горючего, поступающего в диффузор сквозь жиклеры, применяется винт (13). Для настройки холостых оборотов также применяется винт (15). При выкручивании регуляторов топливная смесь обогащается, а при закручивании – наступает обеднение смеси. Также в некоторых моделях карбюраторов можно отрегулировать холостой ход двигателя регулятором количества. Он обычно располагается снаружи и при закручивании упирается в рычаг, закрепленный на оси дроссельной заслонки.

Таким образом, используя 3 регулировочных винта, можно добиться максимальной производительности двигателя, а также настроить его бесперебойную работу при любой температуре окружающей среды, и даже в горных областях.

Строение карбюратора

Стоит отметить, что местонахождение карбюратора в разных моделях скутеров тоже разное. Поэтому, прежде, чем приступать к его регулировке, необходимо как следует изучить все узлы и агрегаты своего транспортного средства, их характеристики и местоположение. Строение же, в отличие от местонахождения, карбюратора является примерно одинаковым.

Карбюратор включает в себя следующие составляющие элементы:

• трубку Вентури;
• заслонку с иглой;
• поплавковую камеру;
• систему холостого хода;
• пусковой обогатитель;
• золотник;
• ускорительный насос.

Трубка Вентури

Итак, первый элемент карбюратора под названием трубка Вентури отыгрывает наиболее важную роль в его работе. Данная деталь характеризуется диаметром, который является разным на протяжении всей длины трубки. Это связано с тем, что происходит ее сужение к центру, после чего вновь следует расширение. Именно самое узкое место трубки предназначено для прохождения потока воздуха через нее.

Характерное сужение трубки способствует образованию низкого давления воздуха, которое выравнивается к месту расширения трубки. Если внутри данной трубки расположить еще одну трубку меньшего размера с бензином, то, бензин по пути в зону пониженного давления начнет покидать маленькую трубку, при этом распыляясь и улетучиваясь, взаимодействуя с потоком воздуха внутри большой трубки.

Заслонка с иглой

Заслонка с иглой устанавливается прямо в центре описанной выше трубки Вентури. Она необходима для того, чтобы регулировалось количество смеси, которое поступает в камеру сгорания. Данная регулировка осуществляется посредством нажатия на газ. Однако, работа заслонки невозможна без иглы. Именно она определяет объем поступившего в двигатель топлива. Так, когда пилот давит на газ, заслонка начинает двигаться, тем самым поднимая иглу, за счет чего и поступает нужное количество бензина. Одним словом, чем сильнее давится на педаль акселератора, тем больше открывается заслонка, а соответственно, тем больше поступает топлива в камеру сгорания.

Поплавковая камера

Для того, чтобы двигатель не заглох, в него необходимо постоянно подавать топливо, определенное количество которого должно находиться в трубке. Для этого была придумана поплавковая камера, работа которой осуществляется по принципу унитазного бачка. Т.е. внутри камеры есть поплавок, который перемещается в нижнюю ее часть сразу после того, как уровень бензина в трубке падает. Таким образом, смещение поплавка обеспечивает открытие специального клапана, через который и попадает топливо. После наполнения, поплавок поднимается вверх, тем самым закрывая клапан. Это и обеспечивает беспрерывную и правильную подачу топлива.

Система холостого хода

Система холостого хода в карбюраторе является ответственной за холостой ход. Однако, ее работа осуществляется не только на холостых, но и на малых оборотах. В случае с холостыми оборотами, подача топлива происходит по другому каналу карбюратора, который находится за ограничителем. Система холостого хода состоит из:

Винт системы

Отвечает за объем воздуха, который проходит через всю систему, тем самым регулируя качество смеси, попадающей в камеру сгорания. Закручивая и откручивая данный винт, пилот может регулировать количество воздуха. Соответственно, тем меньший объем воздуха попадает в систему, чем сильнее закручен винт, и наоборот. Получается, когда воздуха много, то топливо является более бедным, когда мало – более богатым, поскольку в нем больше бензина, чем воздуха.

Специальный канал

Сквозь него топливная смесь выходит из карбюратора. Данный канал перекрывается специальным клапаном в момент, когда открывается дроссельная заслонка карбюратора

Клапан является важной частью, поскольку он предотвращает негативное влияние системы на работу силового агрегата скутера на высоких оборотах

Жиклер

Отвечает за настройку.

Стоит отметить, что система холостого хода карбюратора является самой уязвимой его частью. В связи с этим, зачастую, причиной неправильной работы карбюратора являются вышедшие из строя жиклеры с мелким сечением. Это связно с тем, что они склонны к очень быстрому засорению.

Таким образом, зная строение и принцип работы карбюратора, можно приступать к его регулировке.

Ремонт мембраны

Все мембраны, прокладки, диафрагмы и уплотнители карбюраторов, как правило, не подлежат ремонту. По мере износа их меняют на исправные.

Необходимость в ремонте мембраны возникает не от хорошей жизни. Например, владельцы импортных мотоциклов с диафрагменными карбюраторами порой вынуждены так поступать из-за дороговизны или трудностей с поиском замены.

Владельцы импортных мотоциклов с диафрагменными карбюраторами порой вынуждены ремонтировать мембраны из-за дороговизны или трудностей с поиском замены

Для ремонта мелких повреждений мембран в качестве временной меры используют заплатки из тонкой маслостойкой резины и эластичный клей.

Прежде чем клеить, следует убедиться в качестве материала, поместив резину и высохший клей в бензин. Иначе все усилия могут пойти насмарку.

Как долго будет служить мембрана после ремонта сказать трудно. При первой возможности её лучше заменить.

Основные принципы работы карбюратора

Карбюраторные двигатели в отличие от всех остальных видов являются менее требовательными к октановому числу (мере детонации стойкости моторных масел и бензина). Результатом использования топлива низкого качества является засорение жиклеров, однако они достаточно просто прочищаются и продуваются.

Не существует единого мнения насчет того хорош ли карбюраторный двигатель или нет. Отталкиваться необходимо от приоритетов и требований конкретного человека.

Людям, проживающим в сельской местности, либо жителям города, которые являются поклонниками рыбалки и охоты, стоит остановить свой выбор на карбюраторных двигателях

Поскольку для таких ситуаций крайне важно, чтобы ремонт можно было произвести самостоятельно и в достаточно быстрые сроки. Занятым людям, проживающим в крупных городах, особенно, где есть пробки, не особо подойдет карбюратор, так как зимой необходимо тратить значительную часть времени на прогрев двигателя, а добавив еще и пробки, вообще печальная картина получается

Стоит отметить, что начиная с 2005 года, заводы перестали выпускать автомобили с карбюраторными движками, поскольку выброс отходов в атмосферу не соответствовал даже самым минимальным требованиям.

Очистка и мойка деталей

Поступившие в ремонт карбюраторы подвергаются предварительной мойке. При разборке карбюратора снимаемые детали следует укладывать в специальные сортовики (металлические поддоны с ячейками и сетчатым или имеющим отверстия днищем) для сохранности мелких деталей — пружин, клапанов, винтов и т.д. Все детали промывают керосином и тщательно очищают от грязи, используя волосяную щетку или специальную ультразвуковую установку. Жиклеры, детали привода ускорительного насоса и привода экономайзера для удаления смолистых отложений промывают ацетоном или скипидаром. Резиновые и прорезиненные детали перед промывкой ацетоном или растворителем на его основе должны быть сняты с карбюратора для предохранения от разбухания.

После промывки и сушки все каналы, жиклеры и распылители продувают сжатым воздухом. Для очистки жиклеров и распылителей не допускается применение стальной проволоки и ветоши. После промывки и обдувки сжатым воздухом детали карбюратора осматривают, измеряют и проверяют.

Как сократить расход топлива

В возможностях карбюратора — уменьшение уже имеющихся показателей расхода топлива. При этом процедура требует хорошей организации работ. Первым делом рекомендуется уточнить заводские показатели расхода горючего, применимые на вашей модели авто. Дело в том, что после регулировочных работ можно снизить этот показатель не более, чем на 1 литра на 100 километров пути.

Подготовительные работы:

1. Чтобы провести регулировку, необходимо убедиться в том, что все системы автомобиля работают в штатном порядке. Потребуется проверить свечи зажигания, катушки, загрязнения на воздушном фильтре и проч.

2. После чего в обязательном порядке необходимо провести очистку карбюратора от всех видов грязи и нагара. Без внешней и внутренней очистки регулировка не имеет смысла. Допускается применение очистителя для карбюратора без разбора самого механизма.

3. Заранее необходимо купить топливные жиклёры для главной дозирующей системы. Причём для первичной камеры потребуются жиклёры с диаметром отверстий меньше, чем на «родных», а для жиклёров холостого хода — с увеличенными на 0.01 мм отверстиями.

4. Также для уменьшения расхода топлива понадобится такой нестандартный предмет, как пластиковая бутылка 1. 5 литра, наполненная до края бензином. Вам потребуются пластиковые хомуты и скотч.

Порядок работы:

1. Завести мотор и прогреть его до рабочей температуры.

2. После чего заглушить двигатель.

3. Далее снять топливны шланг подачи и соединить его с пластиковой бутылкой 1.5 литра, которая наполнена бензином. Устойчиво закрепить бутылку в подкапотном пространстве.

4. После чего завести мотор и проехать примерно 3–3.5 километра со скоростью не выше 60–70 км/ч. После чего опять заглушить мотор и посмотреть, насколько упал уровень бензина в бутылке.

5. Далее нужно отвинтить крышку с карбюратора (предварительно рекомендуется снять коробку с воздушным фильтром, так как она будет мешать при работе).

6. Произвести замену топливного жиклёра ГДС на аналогичный, но с меньшим сечением отверстий (к примеру, если стоял 107.5, то ставим 105). Так же поступить и с жиклёрами холостого хода, увеличив сечение (было 40 — стало 42, например).

7. Закрутить винт качества до упора.

8. Закрутить винты количества до упора.

9. Постепенно выкрутить винты на два-три оборота, включить зажигание и проверить стабильность холостого хода. Если в работе мотора чувствуются провалы — нужно ещё немного подкрутить винты.

10. После чего автомобиль вновь должен проехать то же расстояние. Сравниваются показатели расхода бензина в бутылке. Если они уменьшились — регулировка произведена правильно.

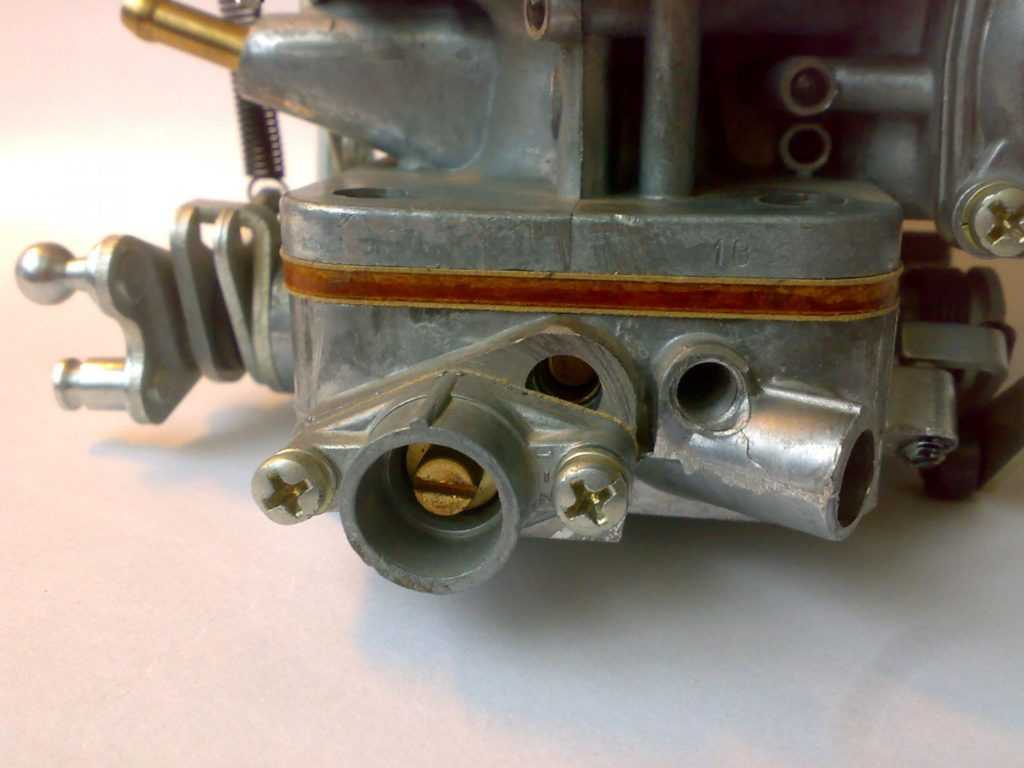

Винт качества и справа от него в такой же втулке винт количества

То есть, фактически, чтобы сократить объём потребляемого топлива, нужно добиться стабильной работы двигателя на холостых оборотах, устранить провалы в работе мотора и поменять жиклёры.

Таким образом, независимо от марки и года выпуска транспортного средства, порядок работ с карбюратором будет основан на одном и том же принципе: разборка, чистка, сборка, регулировка и тестирование. При этом при подготовке и аккуратном поэтапном выполнении работ обслуживание карбюратора будет доступно даже неопытному автовладельцу.

Инструкция по ремонту

Как правило, регулировка карбюратора требуется после 7500–8000 км пробега. Если автомобиль мало эксплуатируется, то следует проводить эту работу хотя бы 1 раз в год. Перед настройкой хорошо почистите свечи, трамблёр и проверьте проводку.

Перечень инструментов и подготовительные работы

Регулировка не требует большой физической силы, главное — все делать точно и аккуратно. Подготавливаем инструмент:

• набор гаечных ключей;
• плоская и крестовая отвёртки;
• ветошь;
• резиновые перчатки;
• зубочистки;
• растворитель;
• насос или баллончик со сжатым воздухом.

Первым делом необходимо снять с карбюратора верхнюю крышку, поплавок и вакуумный клапан.

Открутив 4 гайки, снимаем верхнюю крышку карбюратора и проводим чистку камер

Внутренние камеры нужно хорошо очистить от пыли и остатков сажи. Мелкие отверстия прочищаем воздухом, используя баллончик или обычный насос. Прогреваем двигатель и устанавливаем его на ручной тормоз.

Как отрегулировать: пошаговая инструкция

1. Зажимаем два винта качества диффузора до упора.

Винт 1 регулирует количество подаваемого бензина, винт 2 регулирует положение дроссельной заслонки

Ремонт карбюратора своими руками

Ремонт карбюратора начинается со снятия узла с автомобиля. Для снятия карбюратора следует демонтировать корпус воздушного фильтра и отсоединить все патрубки, шланги и провода. Разбирать карбюратор следует с использованием таких инструментов как:

• Гаечные ключи;
• Отвёртки;
• Набор отвёрток для жиклеров.

Алгоритм проведения работ:

1. Разборка карбюратора начинается со снятия сетчатого фильтра. Для этого требуется вывернуть пробку и достать его;
2. Отсоединяется тяга рычагов на осях дроссельной и воздушной заслонки;
3. Снимается верхняя крышка карбюратора и прокладка;
4. Достаются поплавки;
5. Достаётся игольчатый клапан и демпфирующая пружина;
6. Выкручиваются жиклеры;
7. Достаются эмульсионные трубки;
8. Выкручиваются распылители и нагнетательный клапан;
9. Достаются остальные клапаны.

Когда разборка карбюратора  закончена, все детали нужно промыть специальной жидкостью или в бензине. Если бензин не сможет отмыть смолистые отложения, можно использовать растворитель. Жиклеры ни в коем случае нельзя чистить с использованием абразивов. Визуально проверить нарушение калибровки жиклера не получится, а это приведёт к  повышению расхода топлива и снижению мощности автомобиля. После промывки все детали нужно обдуть сжатым воздухом.

Сборка карбюратора проходит в обратном порядке. Необходимо будет:

1. Проверить все уплотнительные прокладки карбюратора, при необходимости заменить их новыми;
2. Убедится в герметичности клапана дополнительной системы. Проверяемый узел не должен заедать в своей направляющей;
3. Осмотреть зазор между приводной планкой и регулировочными гайками штока;
4. При установке новых жиклеров следует подбирать их строго по техническим параметрам данного карбюратора;
5. Все пробки каналов карбюратора должны быть оснащены прокладками;
6. Проверить герметичность поплавков карбюратора. При нарушении герметичности их можно попробовать запаять;
7. Нажимая на поплавок нужно добиться его правильного положения.

❶ Как починить карбюратор

Инструкция

Отверните электромагнитный клапан. Из его корпуса выньте топливный жиклер. Открутив все винты крепления крышки карбюратора, снимите крышку. Тонкой отверткой или проволокой вытолкните и выньте оси поплавков и сами поплавки. Соблюдая аккуратность, снимите прокладку крышки карбюратора. При наличии на ней повреждений прокладку замените на новую. При наличии прерывистых следов от контактов с уплотняемыми поверхностями указывают, замените крышку карбюратора. Снимите топливный клапан и замените на нем уплотнительное кольцо. Проверьте свободное перемещение топливного клапана в седле и отсутствие слишком большого поперечного люфта иглы топливного клапана. Демпфирующий шарик при нажатии пальцем должен легко утапливаться и четко возвращаться обратно. Топливный клапан неразборный: при наличии неисправностей замените его. Отвернув все винты крепления крышки пускового устройства, снимите эту крышку вместе с диафрагмой. Далее аккуратно разъедините диафрагму и крышку пускового устройства и извлеките диафрагменную пружину. Отверните и выньте пробку топливного фильтра вместе с фильтром. Для снятия с карбюратора рычага привода воздушной заслонки, аккуратно открутите его ось, из-под рычага извлеките стопорный шарик с пружиной, затем снимайте рычаг. С помощью отвертки извлеките распылители ускорительного насоса из карбюратора. Отвернув винты крепления крышки ускорительного насоса, снимите эту крышку. Снимите диафрагму и пружину ускорительного насоса. Отвернув винты крепления крышки экономайзера мощностных режимов, извлеките пластмассовую заглушку и регулировочный винт состава топливной смеси. Для извлечения заглушки можно использовать штопор. Независимо от состояния этой заглушки, ее следует заменить на новую. Выверните и выньте из карбюратора эмульсионные трубки. Главные топливные жиклеры могут быть конструктивно объединены с эмульсионными трубками или быть установлены в их колодцах. Трубки и жиклеры извлеките, промойте бензином или ацетоном, и продуйте сжатым воздухом. Твердые отложения внутри жиклеров удалите острой деревянной палочкой. Для снятия провода с датчика винта регулировки топливной смеси, открутите винт его крепления. Извлеките регулировочный винт. Топливный фильтр карбюратора промойте бензином или ацетоном, продуйте сжатым воздухом. При наличии повреждений на сетке фильтра или невозможности его продуть, замените фильтр. Замените поплавки и прокладку, если они имеют какие-либо повреждения. Обнаружив следы касания поплавков о стенки корпуса карбюратора, отрегулируйте кронштейны поплавков. Сами поплавки установите по шаблону

Обратите внимание: неправильная установка поплавков нарушит работу карбюратора

Промойте и продуйте сжатым воздухом все каналы и отверстия на крышке карбюратора. Потертые, сломанные и потрескавшиеся детали пускового устройства замените новыми. Топливный жиклер холостого хода прочистите тонкой медной проволокой и продуйте сжатым воздухом. Тем же образом прочистите все остальные жиклеры карбюратора. Диаметр проволоки должен быть существенно меньше диаметра жиклера. Иначе калибровка жиклера будет нарушена.

Для проверки электромагнитного клапана, подключите плюсовой провод от АКБ к соответствующей клемме клапана, а минусовой – к корпусу клапана. На исправном клапане игла должна утопиться внутрь корпуса. Неисправный электромагнитный клапан замените на новый. Потертые, поврежденные и сломанные детали ускорительного насоса и экономайзера мощностных режимов тоже замените на новые. Детали крышки ускорительного насоса, экономайзера и корпуса карбюратора с поврежденными поверхностями также замените. Продуйте сжатым воздухом отверстие распылителя ускорительного насоса, жиклеры ускорительного насоса с обеих сторон карбюратора, отверстия для регулировочных винтов

Сборку карбюратора осуществите в порядке, обратном разборке

Обратите внимание на свободу перемещений поплавков в поплавковой камере карбюратора. При необходимости, отрегулируйте положение поплавков

Обратите внимание на свободу перемещения иглы электромагнитного клапана, на момент затяжки седла клапана, самого клапана, установку жиклеров в соответствии с маркировкой.
