Ремонт карбюратора своими руками от а до я

Ремонт карбюратора своими руками

Ремонт карбюратора начинается со снятия узла с автомобиля. Для снятия карбюратора следует демонтировать корпус воздушного фильтра и отсоединить все патрубки, шланги и провода. Разбирать карбюратор следует с использованием таких инструментов как:

  • Гаечные ключи;
  • Отвёртки;
  • Набор отвёрток для жиклеров.

Алгоритм проведения работ:

  1. Разборка карбюратора начинается со снятия сетчатого фильтра. Для этого требуется вывернуть пробку и достать его;
  2. Отсоединяется тяга рычагов на осях дроссельной и воздушной заслонки;
  3. Снимается верхняя крышка карбюратора и прокладка;
  4. Достаются поплавки;
  5. Достаётся игольчатый клапан и демпфирующая пружина;
  6. Выкручиваются жиклеры;
  7. Достаются эмульсионные трубки;
  8. Выкручиваются распылители и нагнетательный клапан;
  9. Достаются остальные клапаны.

Когда разборка карбюратора  закончена, все детали нужно промыть специальной жидкостью или в бензине. Если бензин не сможет отмыть смолистые отложения, можно использовать растворитель. Жиклеры ни в коем случае нельзя чистить с использованием абразивов. Визуально проверить нарушение калибровки жиклера не получится, а это приведёт к  повышению расхода топлива и снижению мощности автомобиля. После промывки все детали нужно обдуть сжатым воздухом.

Сборка карбюратора проходит в обратном порядке. Необходимо будет:

  1. Проверить все уплотнительные прокладки карбюратора, при необходимости заменить их новыми;
  2. Убедится в герметичности клапана дополнительной системы. Проверяемый узел не должен заедать в своей направляющей;
  3. Осмотреть зазор между приводной планкой и регулировочными гайками штока;
  4. При установке новых жиклеров следует подбирать их строго по техническим параметрам данного карбюратора;
  5. Все пробки каналов карбюратора должны быть оснащены прокладками;
  6. Проверить герметичность поплавков карбюратора. При нарушении герметичности их можно попробовать запаять;
  7. Нажимая на поплавок нужно добиться его правильного положения.

Регулировка настройка карбюратора

Регулировка карбюратора на скутере состоит из нескольких этапов, которые включают в себя: регулировку холостого хода, регулировку качества смеси и регулировку уровня топлива в поплавковой камере.

Настройка карбюратора 2т и 4т скутера принципиальных отличий не имеет, за исключением того, что на некоторых моделях карбюратора может отсутствовать винт регулировки качества смеси и поэтому качество смеси приходиться настраивать только регулировкой иглы и поплавка в карбюраторе скутера

Регулировка холостого хода

Карбюратор 2-х тактного скутера (Honda Dio)

Карбюратор 4-х тактного скутера

1 — винт холостого хода, 2 — винт качества смеси

1 — винт качества смеси, 2 — топливоприёмный штуцер, 3 — штуцер для слива топлива из поплавковой камеры, 4 — винт-пробка поплавковой камеры.

Регулировка качества смеси

Качество смеси является очень важным моментом при регулировке карбюратора, поскольку при бедной смеси двигатель может перегреваться и терять мощность, а при богатой смеси образуется нагар в камере сгорания.

Регулировку качества смеси выполняем с помощью регулировочного винта. Смесь обогащается если мы проворачиваем винт по часовой стрелке и обедняется при проворачивании против часовой стрелки.

Схема регулировки выглядит так:

  • Прогреваем скутер в течении 10 минут, глушим двигатель,
  • Закручиваем винт до конца по часовой стрелке,
  • Откручиваем на 1,5 оборота назад против часовой стрелки
  • Заводим двигатель и поворачиваем винт назад ещё на 1/3 оборота. Даём двигателю поработать 2 минуты.
  • Если обороты повышаются, то откручиваем винт ещё на 1/4 оборота против часовой стрелки. Также даём двигателю поработать 2 минуты.
  • Повторяем предыдущий шаг, до тех пор, пока обороты не начнут падать (не забывайте перед каждым изменением дать двигателю поработать 2 минуты)
  • Если обороты начали падать, то вкручиваем винт по часовой стрелке на 1/4 оборота.

Таким образом достигается устойчивая работа двигателя на любых допустимых оборотах. В идеальном случае двигатель должен хорошо работать в открученном на 1,5 — 2 оборота положении винта регулировки качества смеси. Однако из за износа деталей двигателя этот диапазон может меняться. Если же в карбюраторе вашего скутера отсутствует винт регулировки качества смеси, то настройку необходимо проводить только с помощью регулировки положения иглы карбюратора.Поднимаем иглу — смесь обогащается, опускаем иглу — смесь обедняется.

По нагару на свечке можно узнать о неправильной регулировке качества смеси. Если нагар на свечке чёрного цвета и его много — смесь слишком богатая. Если нагар практически белого цвета — смесь слишком белая.

Регулировка уровня топлива (в поплавковой камере)

Уровень топлива в поплавковой камере можно проверить с помощью с помощью прозрачной трубки, снизу карбюратора. Для того чтобы это можно было сделать необходимо открутить сливочный винт, поднять трубку в направлении к верху карбюратора. Теперь проверяем уровень топлива при рабочем двигателе скутера. Он должен находится чуть ниже выпирающей юбки в месте крепления крышки поплавковой камеры к карбюратору.

Если уровень мал или, как бывает чаще, слишком высок, то необходимо снять крышку и отрегулировать момент срабатывания запорной игры с помощью загибания держателя иглы (небольшого усика) в очень небольшом диапазоне.

Стоит помнить что, при неисправности карбюратора или загрязнения его внутренних элементов, регулировка карбюратора возможно позволит лишь временно решить проблему.

Вот и весь принцип настройки карбюратора на китайском и японском (Honda, Suzuki, Yamaha и д.р.) скутере. Теперь вы можете самостоятельно проводить ремонт и регулировку карбюратора на 2т и 4т двигателе скутера с объёмом 50 и 150 кубов.

Как выставить идеальные настройки своими руками

Для работы понадобится обычный набор инструментов, которые есть почти в каждом гараже. Для устранения переливов топлива нужно правильно выставить поплавок в камере. Данную операцию можно сделать по специальному шаблону. Специалисты рекомендуют не пользоваться данным шаблоном, так как количество и толщина прокладок в карбюраторах не всегда совпадает. Любители различных усовершенствований часто меняют заводские прокладки на более качественные. Бывает, что заводская настройка шаблона устраивает не всех. Хоть карбюраторы Солекс и одинаковые, топливный насос может подавать бензин по-разному. От того, заглушена ли обратка, тоже многое зависит, поэтому спецы используют другой метод.

  1. Регулировочный винт качества смеси закручивается рукой до конца;
  2. Далее вывинчиваем его обратно на пять оборотов;
  3. Включаем мотор, убираем подсос и винтом количества смеси доводим обороты двигателя до 750 оборотов в минуту;
  4. Крутя винт качества, доводим обороты двигателя до максимума;
  5. Используя винт количества, уменьшаем обороты до 800 оборотов в минуту;
  6. Немного довинчиваем винт качества до появления нестабильности в работе;
  7. Вывинчиваем этот же винт назад на один оборот;
  8. Крутим винт количества, пока обороты холостого хода не достигнут показателей в 800 оборотов в минуту (зимой их можно поднять до 900).

Стоит помнить, что регулировка карбюратора не только устраняет плавающие обороты двигателя. Качественно настроенный карбюратор будет потреблять минимальное количество топлива при стабильных оборотах на холостом ходу.

При данной регулировке могут возникать различные проблемы.

Бывает, что при выкручивании винтов количества и качества, двигатель практически не реагирует. Такое случается, когда из отверстия холостого хода течёт большая струя бензина и винт не в состоянии на это повлиять. Возможно, что плохо закрыт клапан или деформирован жиклер. Бывает, что при замене жиклеров по ошибке выбирают больший диаметр, чем положено. Возможно, заглушка слабо закручена. Стоит провести тщательный осмотр всех элементов карбюратора, это поможет избежать таких проблем. При проведении чистки жиклеры нельзя чистить с использованием абразивов.

При неисправности электромагнитного клапана следует его выкрутить и проверить на наличие деформации. Посадочное отверстие тоже может быть деформировано. Если сорвана резьба посадочного отверстия, то придётся заменить крышку карбюратора на новую. Если дефектов не обнаружено, просто смазывается уплотнительное кольцо перед вкручиванием жиклера.

Определить, нуждается ли карбюратор в регулировке, можно по реакции двигателя на нажатие педали газа. Двигатель, получающий сбалансированную топливную смесь, отзывается на нажатие педали без запинки, за доли секунды. Обороты должны быть плавными на холостом ходу. Никаких рывков и провалов быть не должно. Если двигатель работает ровно на холостых, а при нажатии на акселератор начинает капризничать, нужно подкрутить винт качества, обогатив смесь.

Винт качества напрямую влияет на выбросы СО в атмосферу. Любителям драйва знакома ситуация, когда перед поездкой на плановый техосмотр нужно завинчивать винт качества. Выброс становится меньше и машина спокойно проходит техосмотр, после чего положение винта качества возвращается на место. Некоторые недоумевают, почему у соседа автомобиль употребляет меньше топлива, хотя модели у обоих идентичные. Всё дело в настройках и регулировках винта качества.

Если автомобиль реагирует на нажатие педали газа с опозданием, дело в ускорительном насосе. Можно его заменить, или поменять только носик. Когда дело в носике, топливная смесь подаётся переобогощённой. Проблема решается заменой носика. Если решите установить носик другого диаметра, не забудьте подобрать под него соответствующий жиклер.

Настройка карбюратора довольно сложная процедура. Не стоит ожидать, что всё получится с первого раза. На полный цикл устранения всех недостатков может понадобиться пара недель. Лучше прислушиваться к работе двигателя, оперативно реагируя на малейшие перебои в его работе и проводить регулярные промывки карбюратора. Главное при промывке не использовать безымянные промывочные средства китайского производства. А если заправляться качественным топливом, карбюратор отблагодарит вас годами бесперебойной работы.

Устройство карбюратора

Основным назначением карбюратора в транспортном средстве является приготовление топливной смеси — соответственно с требованиями режимов работы мотора, насыщение топлива воздухом в необходимом количестве с последующей его подачей к цилиндрам мотора.

Карбюратор является одним из сложных устройств систем питания, классический вариант которого, как правило, состоит из:

  1. Дроссельные и воздушные заслонки.
  2. Воздушные и топливные каналы с жиклерами.
  3. Смесительная камера.
  4. Распылитель.
  5. Диффузор.
  6. Поплавок с запирающим игольчатым клапаном.
  7. Поплавковая камера.

Нужное количество горючего в поплавковой камере поддерживается поплавком, который совмещается с игольчатым клапаном. В меру того, как расходуется горючее, поплавок опускается, и, таким образом, открывает игольчатый клапан, после чего в топливную камеру поступает необходимая порция бензина. При достижении необходимого уровня горючего, в поплавковой камере происходит подъем поплавка, что перекрывает в камеру доступ бензина с помощью иглы через входное отверстие.

Бензин из поплавковой камеры через трубку распылителя попадает в смесительную камеру, где посредством входного патрубка обогащается воздухом. Уровень горючего в поплавковой камере немного меньше уровня выходного отверстия, в результате чего, при нерабочем моторе, бензин не вытекает с поплавковой камеры, даже когда ваше транспортное средство стоит под уклоном.

Основное предназначение диффузора — нагнетать скорость воздухо-потока по центру смесительной камеры. Кроме того, в конце распылителя создается разряжение в рабочем режиме мотора. Это нужно для оттока горючего из топливной камеры и его более эффективного распыления.

Уровень топливной смеси, что подается в цилиндр мотора, регулируется дроссельной заслонкой, которая взаимосвязана с педалью газа. Заслонка меняет площадь сечения прохода после смесительной камеры. В меру увеличения площади заслонки, горючее будет обогащаться, соответственно режимам работы мотора, что регулирует водитель степенью нажатия на педаль газа.

Кроме того, как правило, под приборной панелью, а, в некоторых случаях, и на ней, существует специальный рычаг, который управляет заслонкой карбюратора (автолюбители именуют его «подсосом»). Вытянув ее, автолюбитель прикрывает воздухо-заслонку, тем самым, ограничивая доступ воздуха и увеличивая разряжение в смесительной камере.

Как итог, бензин из поплавковой камеры более эффективно высасывается, а недостаток воздуха — готовит для мотора насыщенную горючую смесь, что нужно для запуска холодного мотора.

Исходя из всего сказанного выше, можно сказать, что максимально экономично карбюратор работает при оптимальных нагрузках. А движение рывками значительно увеличивает потребление горючего, так как во время резкого нажатия на газ, мотору необходима более насыщенная смесь.

Ремонт с использованием ремкомплекта

В зависимости от более современного инжекторного мотора, ремонт двигателя карбюраторного типа на любой модели автомобиля выполняется примерно одинаково. Перед началом работ необходимо убедиться в том, что мотор остыл и возможность ожога для рук исключена. Работу рекомендуется проводить на улице или в хорошо проветриваемом помещении, так как испарения бензина могут повлиять на самочувствие человека.

Рабочее место должно хорошо проветриваться, нужно использовать приборы освещения для создания хорошей видимости

Порядок ремонтных работ:

  1. Снять провод с минусовой клеммы аккумуляторной батареи.
  2. Демонтировать короб с воздушным фильтром — он мешает доступу к карбюратору.
  3. Потребуется снять карбюратор, для чего сначала отсоединяются все топливные и воздушные магистрали, подсоединённые к нему, а потом устройство откручивается от креплений.
  4. Рекомендована полная разборка карбюратора: при этом следует начать с отвинчивания крышки, а после аккуратно выкручивать винты крепления всех съёмных деталей.
  5. Каждую деталь потребуется внимательно осмотреть с целью выявления деформаций, нагара, трещин и изломов.
  6. Далее необходимо рассортировать элементы карбюратора: металлические поместить в ёмкость с керосином, а резиновые и пластиковые почистить мягкой тряпочкой. При этом жиклёры и клапана после промывки в керосине рекомендуется ещё и продуть сжатым воздухом из баллончика.
  7. После промывки (примерно 2 часа в растворяющей нагар и грязь жидкости) нужно протереть все детали не ворсистой тканью.
  8. Далее потребуется начать собирать карбюратор в обратном порядке, при этом меняя выбывшие из строя элементы на новые из ремкомплекта. Практически в любом случае нужно будет заменить диафрагмы насоса-ускорителя, пружинки возврата и топливный клапан. В обязательном порядке требуется поменять все уплотнители, как резиновые, так и паронитовые.

Таким образом, процедура ремонта не представляет собой трудоёмкую и сложную работу. Однако автолюбитель должен быть предельно внимателен ко всем деталям, чтобы аккуратно произвести разборку карбюратора, промывку и замену износившихся частей, а потом собрать механизм.

Специфичные моменты при проведении ремонтных работ

Рекомендуется уделить повышенное внимание некоторым деталям карбюратора при ремонте, если в автомобиле наблюдается определённые неисправности:

  1. Карбюратор не держит холостые обороты, глохнет после нескольких секунд работы. Дело в неисправностях экономайзера принудительного холостого хода. Скорее всего, износилась игла клапанного механизма.
  2. В полости карбюратора появилась вода. По своему строению карбюратор является герметичным механизмом. И если в его полость проникает вода, можно говорить об образовании зазоров в соединениях. Первым делом проверяются шланги, после чего измеряется величина зазора дроссельной заслонки.
  3. Изредка в подкапотном пространстве загорается пламя. Это одна из самых опасных неисправностей карбюратора, так как она может послужить причиной взрыва. Утечка топливовоздушной смеси и создание условий для горения вне камеры карбюратора не позволяет эксплуатировать автомобиль без проведения ремонта. Потребуется снять и разобрать карбюраторный узел, чтобы выявить причину возгораний.
  4. При самостоятельном проведении регулировочных работ нет реакции на повороты винта качества. Необходимо проверить сам винт на износ резьбы, а также клапан на предмет выработки ресурса. Если есть возможность, лучше сразу заменить оба элемента на новые.
  5. В том случае, если карбюратор начал «стрелять», необходимо сразу же проверить все контакты подключения. Вероятнее всего, надломился какой-либо провод или перегорел контакт.
  6. Так же в некоторых случаях карбюратор может перестать реагировать на подсос. Это объясняется выходом из строя дроссельной заслонки или образованием между заслонкой и стеной камеры слишком большого зазора.
  7. Сильно гнётся фланец. Обычно это происходит потому, что после ремонта и установки карбюратора фланец очень сильно перетягивается ключом. Если деталь уже погнулась, необходимо заменить её на новую, но не затягивать сильно, а просто подтянуть до упора. Спустя день езды можно проверить затяжку фланца — если соединение надёжно, то можно больше не волноваться о том, что он может открутиться.
  8. Мембраны ходят по-разному. Это может объясняться только разницей в работе иголок. Потребуется разобрать клапанные механизмы и удостовериться в том, что иглы имеют одинаковый уровень износа и не залегают во время работы.

Строение карбюратора

Стоит отметить, что местонахождение карбюратора в разных моделях скутеров тоже разное. Поэтому, прежде, чем приступать к его регулировке, необходимо как следует изучить все узлы и агрегаты своего транспортного средства, их характеристики и местоположение. Строение же, в отличие от местонахождения, карбюратора является примерно одинаковым.

Карбюратор включает в себя следующие составляющие элементы:

  • трубку Вентури;
  • заслонку с иглой;
  • поплавковую камеру;
  • систему холостого хода;
  • пусковой обогатитель;
  • золотник;
  • ускорительный насос.

Трубка Вентури

Итак, первый элемент карбюратора под названием трубка Вентури отыгрывает наиболее важную роль в его работе. Данная деталь характеризуется диаметром, который является разным на протяжении всей длины трубки. Это связано с тем, что происходит ее сужение к центру, после чего вновь следует расширение. Именно самое узкое место трубки предназначено для прохождения потока воздуха через нее.

Характерное сужение трубки способствует образованию низкого давления воздуха, которое выравнивается к месту расширения трубки. Если внутри данной трубки расположить еще одну трубку меньшего размера с бензином, то, бензин по пути в зону пониженного давления начнет покидать маленькую трубку, при этом распыляясь и улетучиваясь, взаимодействуя с потоком воздуха внутри большой трубки.

Заслонка с иглой

Заслонка с иглой устанавливается прямо в центре описанной выше трубки Вентури. Она необходима для того, чтобы регулировалось количество смеси, которое поступает в камеру сгорания. Данная регулировка осуществляется посредством нажатия на газ. Однако, работа заслонки невозможна без иглы. Именно она определяет объем поступившего в двигатель топлива. Так, когда пилот давит на газ, заслонка начинает двигаться, тем самым поднимая иглу, за счет чего и поступает нужное количество бензина. Одним словом, чем сильнее давится на педаль акселератора, тем больше открывается заслонка, а соответственно, тем больше поступает топлива в камеру сгорания.

Поплавковая камера

Для того, чтобы двигатель не заглох, в него необходимо постоянно подавать топливо, определенное количество которого должно находиться в трубке. Для этого была придумана поплавковая камера, работа которой осуществляется по принципу унитазного бачка. Т.е. внутри камеры есть поплавок, который перемещается в нижнюю ее часть сразу после того, как уровень бензина в трубке падает. Таким образом, смещение поплавка обеспечивает открытие специального клапана, через который и попадает топливо. После наполнения, поплавок поднимается вверх, тем самым закрывая клапан. Это и обеспечивает беспрерывную и правильную подачу топлива.

Система холостого хода

Система холостого хода в карбюраторе является ответственной за холостой ход. Однако, ее работа осуществляется не только на холостых, но и на малых оборотах. В случае с холостыми оборотами, подача топлива происходит по другому каналу карбюратора, который находится за ограничителем. Система холостого хода состоит из:

Винт системы

Отвечает за объем воздуха, который проходит через всю систему, тем самым регулируя качество смеси, попадающей в камеру сгорания. Закручивая и откручивая данный винт, пилот может регулировать количество воздуха. Соответственно, тем меньший объем воздуха попадает в систему, чем сильнее закручен винт, и наоборот. Получается, когда воздуха много, то топливо является более бедным, когда мало – более богатым, поскольку в нем больше бензина, чем воздуха.

Специальный канал

Сквозь него топливная смесь выходит из карбюратора. Данный канал перекрывается специальным клапаном в момент, когда открывается дроссельная заслонка карбюратора

Клапан является важной частью, поскольку он предотвращает негативное влияние системы на работу силового агрегата скутера на высоких оборотах

Жиклер

Отвечает за настройку.

Стоит отметить, что система холостого хода карбюратора является самой уязвимой его частью. В связи с этим, зачастую, причиной неправильной работы карбюратора являются вышедшие из строя жиклеры с мелким сечением. Это связно с тем, что они склонны к очень быстрому засорению.

Таким образом, зная строение и принцип работы карбюратора, можно приступать к его регулировке.

Какие модели устанавливаются на автомобили ВАЗ 2106/2107

Все виды карбюраторных механизмов в оснащении ВАЗ 2106/2107 ориентированы на сокращение потребления горючего и придание машины максимальной динамичности. К тому же немаловажную роль играет и такой показатель, как экологичность. На протяжении десятилетия инженеры «АвтоВАЗа» отдавали предпочтение наиболее экологичным типам карбюраторов.

На современные ВАЗ 2106/2107, а также на выпускаемые машины прошлых лет устанавливались карбюраторы трёх различных моделей:

  1. Производитель — Димитровградский автоагрегатный завод (или ДААЗ). Необходимо отметить, что предприятие выпускало карбюраторы по лицензии фирмы Weber. Конструктивно эти устройства были максимально простыми как в эксплуатации, так и в дальнейшем обслуживании. К тому же их основным преимуществом было обеспечение отличных скоростных показателей для автомобилей шестой и седьмой моделей ВАЗ. При этом карбюраторы ДААЗ потребляют очень большое количество бензина — от 10 до 14 литров на 100 километров пробега.

  2. Производитель — ДААЗ, модификация «Озон». Это более продвинутая версия первого типа ДААЗа, которая имеет высокие показатели в плане экологичности. Устройство обеспечивает хорошие разгонные характеристики и потребляет менее 10 литров топлива на 100 километров пути. Однако недостатком такой модели считается оснащение его второй камеры. В её работе большую роль играет пневматический клапан, который в случае загрязнений или некачественной регулировки способен остановить работу карбюратора.

  3. Производитель — ДААЗ, модификация 21053, которая производится по лицензии компании Solex. Один из самых современных видов карбюраторов для оснащения ВАЗ 2106/2107. Максимально экологичен и продуктивен. Обладает более сложной конструкцией, первый в линейке ДААЗ оснащён системой обратной подачи топлива, что делает его максимально экономичным. Однако «Солексы» требовательны к качеству бензина — иначе топливные жиклёры очень быстро забиваются.

Таким агрегатом оснащаются современные модели ВАЗ 2107

Общее в конструкции карбюраторов для ВАЗ «шестёрки» и ВАЗ «семёрки»

Карбюраторные механизмы, которыми оснащаются все модели ВАЗ 2106/2107 на протяжении всего периода выпуска авто, являются двухкамерными, то есть имеют две камеры внутреннего сгорания. Конструкционно все карбюраторы имеют три неделимые части:

  • в верхней находится крышка устройства, которая защищает механизм от попадания грязи, и топливные штуцеры;

  • средняя часть представляет собой корпус, внутри которого располагаются сами камеры и диффузоры, передаёт топливовоздушную смесь в двигатель;

  • в нижней части размещается поплавковый отсек и заслонки дросселя.

В работе карбюраторов ДААЗ огромное значение имеют мелкие детали — прокладки, жиклёры, поплавок, экономайзер или заслонки. Все элементы системы взаимосвязаны между собой и наличие сбоев в одной части неизбежно приведёт к поломке всего устройства.

Карбюратор ДААЗ на ВАЗ 2106/2107 работает по следующему принципу:

  1. Через впускной клапан в ёмкость поплавковой камеры попадает бензин.

  2. Необходимый уровень горючего регулирует игла экономайзера принудительного холостого хода или экономайзера мощностного хода — в любом случае, топливо в камеру попадает в строго определённой пропорции.

  3. Далее горючее отправляется в эмульсионную камеру № 1 через жиклёры.

  4. В камере (или КВС) бензин дробится на мельчайшие части и смешивается с воздухом.

  5. При повышении крутящего момента во время разгона может быть задействована и камера внутреннего сгорания № 2.

  6. После образования топливовоздушной смеси насос направляет её в диффузоры, а через них — в мотор.

То есть главнейшей задачей карбюратора является формирование топливовоздушной смеси в строго выверенной пропорции для обеспечения бесперебойной работы двигателя.

Наличие множества мелких элементов обеспечивает надежность работы

Что делать с повышенным расходом

Прежде чем плотно взяться за карбюратор, обязательно убедитесь в том, что другие системы исправны — свечи находятся в рабочем состоянии, высоковольтные провода не пробивают на массу, а в цилиндрах двигателя есть компрессия (минимальное значение для ВАЗ 2108 – 11 Бар). Выкрутите свечи и проверьте состояние электродов.

Светло-коричневый — правильный цвет электродов на свечах

Наиболее неприятная проблема — увеличение расхода топлива, возникающая по таким причинам:

  • износилась диафрагма экономайзера;
  • засорён главный воздушный жиклёр или каналы внутри агрегата;
  • не держит игольчатый клапан, ограничивающий поступление горючего в поплавковую камеру;
  • были установлены жиклёры непонятного происхождения из ремкомплекта.

Местонахождение крышки экономайзера

Чтобы проверить диафрагму, снимите корпус воздушного фильтра (крышка крепится 3 гайками под ключ 10 мм, корпус — 4 гайками на 8 мм). На левой стенке карбюратора по ходу движения авто найдите треугольную крышечку экономайзера, прикрученную на 3 винта, открутите их крестовой отвёрткой. Под ней и находится подпружиненная мембрана, которую нужно проверить и при необходимости заменить.

Снятие фильтра на восьмерке

Для устранения остальных причин вам придётся снять верхнюю крышку «Солекса», отсоединив трос пускового устройства и открутив 5 винтов крепления крестообразной отвёрткой. Дальше действуйте по инструкции:

  1. Выкрутите воздушные жиклёры, запомнив, где какой должен стоять. Под ними в колодцах прячутся жиклёры топливные, открутите их тонкой отвёрткой и вытащите зубочисткой. Хорошенько продуйте калиброванные отверстия.
  2. Грушей отсосите бензин из поплавковой камеры вместе с грязью. Заполните все каналы и диффузоры средством из аэрозольного баллона, выдержите указанное на нём время и аккуратно продуйте карбюратор, не снимая с машины.
  3. Возьмите снятую крышку агрегата, поверните её поплавками кверху и попробуйте подуть в патрубок подачи топлива, заткнув пальцем штуцер сброса давления. Если воздух проходит, замените игольчатый клапан, поскольку он так же беспрепятственно пропускает бензин.
  4. Если перед увеличением расхода вы заменили все жиклёры, смело откручивайте их и выбрасывайте, а штатные верните на место.
  5. Перед сборкой убедитесь, что поплавки не касаются стенок камеры, при необходимости аккуратно подогните.
  6. Соберите «Солекс» в обратном порядке и приступайте к регулировке.

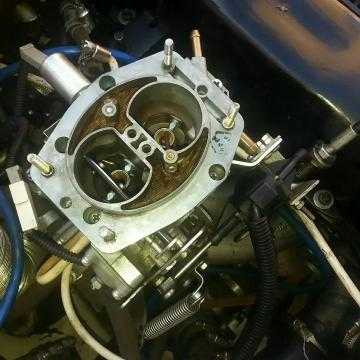

Для снятия верхней крышки Солекса надо отвернуть 5 винтов

Устройство

Как и для всех карбюраторов, в задачи этого узла входит приготовление ТВС (смесь воздуха и горючего). Смешивание обязано производиться по чёткой и программированной схеме, иначе автомобильный двигатель будет получать несбалансированное питание. Устройство должно распознавать несходность нагрузок силового агрегата на холостых, средних и оптимальных оборотах.

Составные элементы карбюратора:

  1. Корпус с поплавковой камерой.
  2. Заслонки, управляемые приводом, интегрированным с педалью газа автомобиля.
  3. Крышка, в которой конструкцией предусмотрен запорный механизм и заслонка для воздуха.
  4. Система ХХ (холостой ход), рассчитанная для стабильного функционирования мотора в этом режиме. Она, в свою очередь, включает в конструкцию обратный канал, винты для настроек с уплотнительными кольцами, жиклёры и т. д.
  5. Основная дозирующая система (ОДС) необходима для непосредственного смешивания ТВС. Состоит из каналов различного назначения.
  6. Эконостат предназначен обогащать ТВС, когда двигатель работает на пределе. По сути, это система дополнительных каналов, подающих при открытии заслонок добавочные порции бензина.
  7. Ускорительный насос, позволяющий машине ускоряться без каких-либо рывков и провалов. Группа дополнительных трактов в корпусе с шариковым клапаном, мембраной и топливным распылителем.
  8. Переходная система используется для плавного повышения оборотов. Относится к вторичной камере, состоит из отдельных жиклёров.

К-151 — двухкамерный механизм со штуцерами, на входе которого стоит фильтрующая сетка, защищающая от прохождения мусора и примесей. Карбюратор этой модели оснащается «обраткой», по которой излишки горючего поступают назад в топливный бак. Канал одновременно не допускает создания внутри узла избыточного давления.

К К-151 подключается несколько шлангов, один из которых представляет систему подсоса. Наличие её упрощает пуск двигателя в холодное время года. Правильнее называть элемент ручкой управления пусковым устройством. Задействуя его, можно увеличить поступление бензина. ТВС получается более обогащённой.

Система подсоса К-151 упрощает пуск двигателя зимой

Как правильно провести регулировку

Перед началом настройки карбюратора триммера необходимо сделать следующее:

  • промыть двигатель;
  • заменить или прочистить свечу зажигания;
  • сменить на новый или прочистить воздушный фильтр (рекомендуется простирать его в теплой, мыльной воде, отжать и дать ему хорошо просохнуть).

Также необходимо установить корд подходящего диаметра в триммерную катушку либо установить ножи — это делается для того, чтобы в процессе настройки двигатель имел хоть какую-то нагрузку. После установки режущего инструмента и запуска бензинового двигателя, дайте ему прогреться в течение 10 мин.

Если на холостых оборотах мотора вы заметили, что режущий инструмент вращается, значит, необходимо снизить обороты двигателя. Делается это с помощью нижнего регулятора холостого хода, часто маркируемого буквой “Т”. На рисунке ниже показано размещение регуляторов на триммере Husqvarna.

Но, например, на триммере Stihl данный винт может иметь маркировку “LA”.

Итак, поворачивайте регулятор холостых оборотов влево, до полной остановки триммерной головки.

Для настройки карбюратора применяется 3 регулятора (винта).

  1. Правый регулятор L настраивает уровень обогащения горючей смеси на малых оборотах. Его требуется регулировать первым. Добейтесь максимума оборотов на холостом ходу. Это делается с помощью регулятора L, поворачивая его влево и вправо. После нахождения точки максимальных оборотов верните регулятор на пол-оборота влево (против ч. стрелки).
  2. Нижний регулятор T (LA) применяется для настройки холостого хода. Поворачивая его влево, обороты двигателя начнут снижаться, а при повороте регулятора вправо – обороты будут увеличиваться.
  3. Левый регулятор H отвечает за обогащение горючей смеси на высоких оборотах. Настройка обогащения завершает регулировку карбюратора. Также с помощью данного регулятора можно настроить максимальные обороты, расход горючего и мощность двигателя.

Важно! Если допустить работу двигателя на полных оборотах более 10 сек, то он может выйти из строя. Чтобы исключить эту неприятность, потребуется регулировка

При работающем моторе дайте полный газ, далее, поворачивайте регулятор “H” вправо, пока не начнется снижение оборотов. После этого регулятор “H” необходимо не спеша прокрутить влево, пока вы не услышите неровную работу двигателя. Затем следует поворачивать регулятор “H” вправо до того момента, когда послышится ровная работа мотора

Чтобы исключить эту неприятность, потребуется регулировка. При работающем моторе дайте полный газ, далее, поворачивайте регулятор “H” вправо, пока не начнется снижение оборотов. После этого регулятор “H” необходимо не спеша прокрутить влево, пока вы не услышите неровную работу двигателя. Затем следует поворачивать регулятор “H” вправо до того момента, когда послышится ровная работа мотора.

После проведения вышеописанных действий настройка карбюратора может считаться выполненной. После правильной регулировки двигатель должен уверенно набирать обороты, чуть-чуть четверить при максимуме оборотов, а при работе вхолостую режущий инструмент не должен проворачиваться. Данное руководство подходит для регулировки карбюраторов на бензокосах Huter, Patriot и других.

Также существуют карбюраторы без винта, отвечающего за обогащение горючей смеси на низких оборотах. То есть у них всего 2 регулировочных винта: регулятор холостого хода и регулятор качества топливной смеси на высоких оборотах. Как настраивать карбюратор такого типа, можно узнать из этого видео.

Проблемы в карбюраторной системе

Есть ряд проблем в карбюраторах, которые решаются регулировкой воздушной заслонки смеси или холодного хода, а иным — необходим ремонт или замена. Часто происходит износ мембраны карбюратора. Проявляется это в том, что она прекращает качать топливо в камеры.

В момент выхода из строя карбюратора, двигатель может начать не очень хорошо функционировать, попадая в определенные условия.

Случаются и такие проблемы карбюратора, из-за которых может произойти поломка двигателя — он перестает правильно работать на холостом ходу, и ему в этот момент становится необходима посторонняя помощь.

Частые затруднения в карбюраторной системе возникают зимой, когда двигатель самостоятельно очень трудно заводится. Двигатель, работающий с трудом на холоде, хорошо функционирует в теплое время.

Многие проблемы с карбюраторной системой возможно разрешить ручной регулировкой смеси или частотой холостого хода. Для этого смесь регулируют, поворачивая один или другой винт.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
