Неисправности топливной системы дизельного двигателя: обзор возможных причин и способы решения проблем

Основные причины неисправности ТНВД

Выделяют следующие причины поломки насоса высокого давления. Обычно у них выходят из строя следующие конструктивные элементы:

  • Плунжеры. Чаще всего виноваты именно они, поскольку плунжерные пары быстро загрязняются. Обусловлено это двумя причинами. Первая — конструктивные особенности, предусматривающие маленький зазор, обеспечивающий высокое давление в системе. Вторая — низкое качество дизельного топлива, в частности, присутствие в нем серы и парафинов, которые, собственно, и загрязняют устройство. Также грязь может попадать из двигателя (нагар, грязь). Износ плунжеров приводит к нестабильной работе мотора на холостых оборотах, повышенному расходу топлива, снижению компрессии. Из-за повреждения плунжерной пары могут значительно перегреться подшипники.
  • Вода в дизельном топливе. Также зачастую в отечественной солярке имеет место повышенное содержание воды. Влага смывает топливную (одновременно защитную) пленку с поверхностей деталей ТНВД, из-за чего ресурс прецизионных деталей значительно снижается. Это может даже привести к заклиниванию насоса.
  • Загрязненный топливный фильтр. Из-за забитого топливного фильтра насос высокого давления, во-первых, может загрязниться (плунжерные пары), а во-вторых, он работает «на износ», что снижает его общий ресурс.
  • Неравномерная подача и распределение нагнетаемой солярки. Такая проблема также может быть вызвана неисправностью плунжерных пар, в частности, износа поводков, зубьев рейки, нагнетательных клапанов, а также грязными форсунками.
  • Производственный брак. Это ситуация достаточно редкая, однако на дешевых насосах порой встречается. К браку относят трещины на корпусе ТНВД, повреждение его подшипников, а также заедание плунжерной втулки.
  • Износ подшипников. Они обычно изнашиваются по причине критического уменьшения ресурса (старения). Как вариант — заводской брак. Все это приводит к тому, что эксплуатационные характеристики насоса ухудшаются, а подшипники и прилегающие к ним детали перегреваются, чем снижают свой рабочий ресурс.
  • Заклинивание поршня и втулки. Это критическая поломка, которая может привести к поломке зубчатой рейки, кулачкового вала, шестерни, регулятора, шпонок. Зачастую причиной заклинивания является попадание воды в полость между поршнем и втулкой.
  • Износ деталей насоса. Это может возникать как по естественным причинам (с увеличением пробега машины), так и при попадании внутрь его воды. Она вымывает защитную (рабочую) смазку с элементов, что значительно снижает как ресурс насоса в целом, так и отдельных его деталей.
  • Коррозия плунжерной пары. Очаги ржавления могут появиться по причине повышенного содержания воды в дизельном топливе.
  • Некорректная работа системы охлаждения. То есть, при длительных и/или сильных нагрузках насос высокого давления может попросту перегреться. Система охлаждения может быть неисправна по разным причинам — низкий уровень антифриза или тосола, засорение системы, поломка отдельных элементов (насоса, патрубков, радиатора и так далее).

Если существуют подозрения, что неисправна рейка топливного насоса либо сопряженных с нею деталей, то нужно проверить наличие/отсутствие следующих дефектов:

  • отсоединение рейки от деталей регулятора;
  • заклинивание либо отворачивание хомутиков поводков плунжеров;
  • заклинивание стяжных винтов зубчатых венцов.

Одна из самых опасных причин неисправности заключается в нарушении подвижности топливной рейки. В частности, если ее заклинит в момент максимальной подачи топлива, и соответственно, у регулятора не будет хватать усилия чтобы ее сместить в исходное положение, то в двигателе происходит аварийное увеличение количества оборотов коленчатого вала, из-за чего двигатель «идет в разнос» со всеми вытекающими последствиями. Если рейку «закусило» при выключенной передаче, то в этом случае невозможно будет запустить двигатель вообще. Частичное заедание рейки приводит к неустойчивой работе двигателя и повышению его звуковой отдачи (он начинает «рычать»).

При использовании машины в условиях значительных морозов иногда наблюдается примерзание отдельных деталей насоса, и частичный выход его из строя. Чтобы этого не допустить, необходимо пользоваться маслами и дизельным топливом с соответствующими температурными показателями.

В дизельных системах Common Rail может выйти из строя клапан управления (или клапан потока SCV). Обычно его меняют на новый. Реже — выполняют ревизию и меняют отдельные детали на новые. В частности, зачастую выполняют замену штока клапана с сердечником.

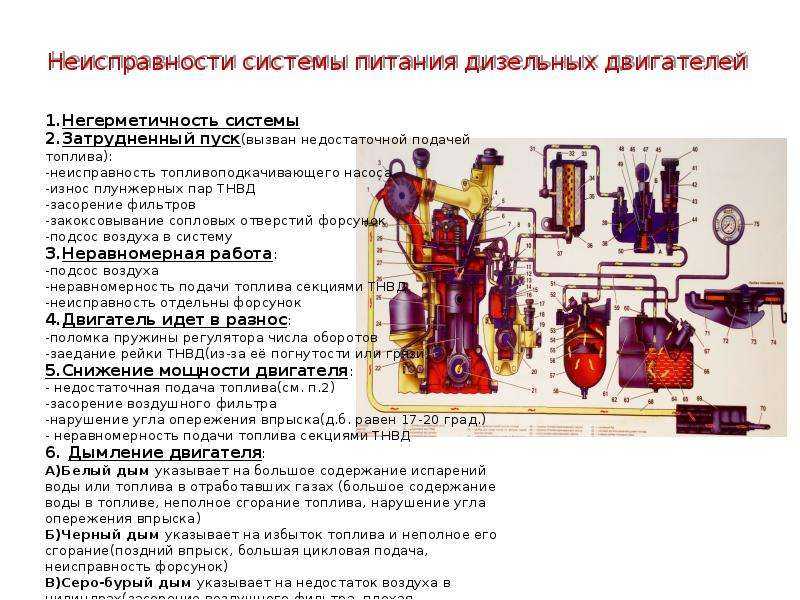

Устранение неисправностей системы питания дизельного двигателя

Если двигатель не запускается, то первым делом стоит проверить наличие топлива. При низких температурах оно может загустеть, поэтому для запуска двигателя в морозы поможет специальный подогрев дизельного топлива. Следующей причиной может быть наличие избыточного количества воздуха в системе питания. Такие ситуации возникают вследствие негерметичности системы. Для устранения лишнего воздуха необходимо прокачать систему и устранить ее негерметичность.

Трубопроводы, заборник в баке и топливные фильтры могут быть засорены. Вода в них может замерзнуть. Необходимо отогреть их итщательно прочистить ветошью, смоченной в горячей воде. Если не работает ТНВД, то необходимо прежде всего прогреть его теплым воздухом или паром, а если это не помогает — то фильтрующие элементы подлежат замене.

Если двигатель не развивает заявленную мощность и сильно дымит — то необходимо проверить воздушный фильтр на предмет засорения, проверить содержание лишнего воздуха в топливной системе, регулировку угла подачи топлива, регулировку и засоренность форсунок, неисправность насосов высокого и низкого давления. Неисправность устраняется очисткой фильтров, прокачкой и удалением лишнего воздуха, регулировкой муфты опережения впрыска у форсунки, заменой или ремонтом насосов высокого и низкого давления, если прогрев не помогает.

Неравномерная работа двигателя возникает вследствие потери работоспособности форсунками, неисправности ТНВД или регулятора. Неисправные форсунки подлежат немедленной замене, а насос стоит отправить на ремонт.

Постукивания в двигателе возникают из-за слишком ранней подачи топлива или, наоборот, повышенной подачи. Такое возникает из-за выхода из зацепление фиксатора рейки. Для устранения необходимо отрегулировать угол начала подачи топлива или заменить рейку ТНВД.

Теперь по порядку о процессе устранения неисправностей. Отстой из топливных фильтров сливается при условии, что двигатель теплый. Сливные пробки откручиваются, и отстой сливается до тех пор, пока не начинает течь чистое топливо. Затем пробки туго завертываются, а топливная система прокачивается ручным насосом. После этого запускается двигатель. Через 3-4 минуты все воздушные пробки будут устранены. Отстой из топливных баков сливается с помощью специальных кранов аналогично.

Для промывки фильтра грубой и тонкой очистки дизельного топлива сливается топливо, снимаются колпаки и промываются чистым дизельным топливом. Затем происходит замена старых фильтрующих элементов. После сборки необходимо удостовериться в отсутствии подсоса воздуха при работающем двигателе. В противном случае болты крепления стаканов к корпусам подтягиваются вручную.

Воздушный фильтр снимается с автомобиля и извлекается фильтрующий элемент. Корпус и инерционная заслонка промываются в дизельном топливе или горячей воде, а детали продуваются сжатым воздухом, очищается сетка воздухозаборника. Поврежденные детали заменяются.

Проверяется герметичность выпускного тракта. Очистка фильтрующего элемента производится с помощью продувки сухим сжатым воздухом или промывки. Фильрующий элемент подлежит замене, если на нем имеются сквозные повреждения.

https://youtube.com/watch?v=TVRiz2XN0t4

Средний срок службы фильтрующего элемента составляет около 30000 км. Его промывка должна осуществляться не более трех раз, а продувка — не более шести раз.

Смазка муфты опережения впрыскивания топлива осуществляется через одно из отверстий до проливания масла из другого отверстия. В нее заправляется 0,3 литра моторного масла.

Чтобы проверить угол опережения впрыска топлива необходимо повернуть коленчатый вал в положение, когда метка на ведущей полумуфте окажется вверху, а фиксатор войдет в отверстие на маховике. Если метки на муфте и насосе совмещены — то угол опережения впрыска корректен.

Чтобы установить угол опережения впрыска, необходимо отвернуть 3 болта ведомой полумуфты и поворотом коленчатого вала и муфты опережения добиваются совмещения меток.

Проверка форсунок на давление впрыскивания производится на специальном стенде. Величина не должна отклоняться от значения 18+0,5 мПа или 17 мПа для форсунки, отработавшей определенный срок. Форсунка должна впрыскивать туманообразное дизельное топливо, а впрыскиваемая струя должна иметь форму конуса. Если эти параметры не соблюдены — то требуется ремонт дизельных форсунок. Проверка и регулировка ТНВД тажке осуществляется специалистами по топливной аппаратуре.

Возможные проблемы с дизельным двигателем

Для удобства определения, что точно вышло из строя и как можно исправить поломку, приводится следующий список возможных неисправностей дизельного двигателя. Выбрав наблюдаемую неполадку, можно быстро определить, как ее удалить.

Двигатель не запускается.

Возможной причиной неполадки может быть неисправность в работе:

  • впрыскивающего насоса, нужно удалить воздух;
  • нагнетательного трубопровода, топливо слишком медленно протекает или утекает, нужно проверить состояние трубки или подтянуть резьбовые соединения;
  • холодный мотор, есть возможность поднять температуру за счет горячей воды, залитой в систему охлаждения;
  • малое количество топлива, просто долить горючего в бак;
  • недостаточное сжатие топливной смеси в цилиндрах, возможно, застревают клапаны, слишком обгорели, лопнула одна из пружин клапанного механизма, изношенность цилиндров или повреждение поршневых колец;
  • нельзя запустить двигатель из-за слишком тугого прокручивания или вообще стопора, возможно, произошел задир подшипников или поршней, единственное решение – капитальный ремонт мотора.

После запуска двигатель останавливается сам собой.

Причиной может быть неисправность подводящего трубопровода, системы впрыска (в частности впрыскивающего насоса), забит или неисправен топливный фильтр. При ремонте нужно или заменять новыми деталями, или прочистить имеющиеся части.

Неплавная работа дизеля.

Причиной может быть недостаточная плотность во всасывающих трубках, нарушение впрыска, слабое охлаждение, низкокачественное топливо, попадание воды в бак, слабое сжатие или слабая плотность клапанов, попадание воздуха в топливную систему.

Резкая остановка двигателя.

Среди возможных причин важно выделить следующие:

  • недостаток топлива, нужно просто долить горючее и проверить перепускной кран (открыть);
  • причина в топливном трубопроводе, необходимо убедиться, что каналы не засорены, проверить отсутствует ли воздух в трубках. Нужно прочистить трубки и выпустить воздух из системы;
  • кривошипно-шатунный механизм. Возможно, произошло заклиниванием поршней из-за повреждений, также заедают коренные или шатунные подшипники. Запрещено насильно проворачивать коленный вал мотора, для ремонта требуется разборка механизма и возможно замена подшипников, поршней, поршневых колец или, что требует очень редко, полная замена кривошипного механизма.

Сильное выделение дыма при работе с нормальными нагрузками.

Существует две основные причины:

  • слабое сжатие топлива, что может вызываться высокой нагрузкой, не плотностью поршня (поршневых колец или износ самого поршня), низкая плотность клапанов. Доступное решение – снизить нагрузку;
  • неполадки с впрыскивающей форсункой, возможно деталь засорена или игла форсунки не выдерживает компрессию. Для устранения неисправности можно или заменить форсунку или проверить исправность имеющейся.

Стук двигателя.

Причиной может служить:

  • перегрев. Нарушение в работе охлаждения, слабая проходимость топлива, нарушения работы впрыска;
  • стук подшипников. Необходимо немедленно остановить мотор и заменить неисправный подшипник. Причиной стука может быть поломка коренного или любого другого подшипника, который испытывает значительные нагрузки при работе двигателя;
  • нарушение сжатия. Ошибки в настройке впрыска, неисправность устраняется при настройке параметров по тех. данным;
  • подшипники перегреты, недостаточное количество масла. Нужно незамедлительно пополнить запас смазывающей жидкости;
  • задираются подшипники и поршни. Причина – недостаточное количество масла или засорены каналы смазывающей системы. Необходимо промыть систему и долить до требуемого уровня;
  • большой зазор подшипников, является обычным результатом долгой работы, ремонт – полная замена детали.

Опережение впрыска (Diesel)

Итак, угол опережения впрыска зависит от оборотов двигателя. Для экономии топлива, достижения высокой мощности и в плане экологии будет лучше, если этот угол опережения будет изменяться с учетом и других условий работы двигателя, таких, как величина нагрузки на двигатель, давление наддува, температура и др. Но полностью учет всех этих условий возможен только у ТНВД с электронным управлением. У обычных механических учитывается только давление топлива в корпусе ТНВД и, на более современных агрегатах, температура охлаждающей жидкости двигателя. Поршень в нижней части ТНВД перемещается в зависимости от давления топлива и через специальный стальной «палец» немного разворачивает профильную шайбу (эту же шайбу принудительно поворачивает поводок от механизма прогревного устройства). В результате волновой выступ шайбы будет раньше набегать на плунжер, и тот раньше начнет свое движение. Вся эта система была рассчитана и сделана на заводе и худо-бедно справлялась со своими обязанностями. До тех пор, пока не начался интенсивный износ. Интенсивным он стал потому, что в ТНВД  стало поступать топливо без смазки (наше «сухое» зимнее топливо, так же как и керосин, почти не содержит тяжелых фракций, которые и обеспечивают смазку всех трущихся деталей), топливо с воздухом и просто грязное топливо (с абразивом). Впрочем, обычная старость тоже делает свое дело. В результате выступ на шайбе начинает чуть позже набегать на плунжер и тот в свою очередь начинает чуть позже свое движение. Другими словами начинается более поздний впрыск. Начало этого явления выглядит так. Двигатель работает на холостом ходу и, вследствие разного износа форсунок, немного трясется. Добавляем ему оборотов. Примерно на 1000 об/мин двигатель перестает трястись и как бы замирает – работает ровненько – ровненько. Еще повышаем обороты. И вдруг в диапазоне 1500 – 2000 об/мин появляются вздрагивания. Эти вздрагивания (тряска) могут появляться как при плавном, но интенсивном, так и при медленном повышении оборотов. Во время тряски из выхлопной трубы идет синий дым. Когда двигатель полностью прогреется, тряска в районе 1500 – 2000 об/мин исчезает. Это в самом начале развития дефекта. Потом тряска не пропадает и после прогрева двигателя. Точно такая же тряска появляется, если поднять давление впрыска на форсунках. В этом случае, если ТНВД изношен, тоже получится поздний впрыск топлива. Избавляемся мы от этого явления, повернув корпус ТНВД на более ранний впрыск. Иногда приходится доворачивать ТНВД почти до упора. Но прежде чем это сделать, послушайте работу двигателя. Когда у дизельного двигателя слишком ранний впрыск, он начинает работать более жестко (еще говорят, что у него стучат клапана). И если вы убедитесь, что оборотов за 50-100 до начала тряски эта жесткая составляющая в акустическом фоне дизеля исчезла, значит точно надо поворачивать ТНВД. Тут следует заметить, что у изношенных дизелей зазор поршень – цилиндр очень большой и поэтому они начинают работать жестко даже при абсолютно правильном угле опережения впрыска. Использование для установки опережения впрыска стробоскопа в нашем случае не совсем оправдано. Не будем говорить о том, что стробоскопы более уверенно ловят своим микрофоном стук уже сильно изношенной форсунки. Если же форсунка  в приличном состоянии, а трубка подачи топлива закреплена штатно, лампа стробоскопа, как правило, дает сбои. Установить с помощью стробоскопа можно опережение впрыска при холостом ходе. Именно это опережение дается в технической документации. Но износ  в ТНВД неравномерный. И очень часто установив опережение по метке с помощью стробоскопа при оборотах холостого хода, мы не избавляемся от тряски на оборотах, вызванной поздней подачей топлива. Поэтому мы и рекомендуем выставлять опережение  на слух. При том износе, который имеют эксплуатируемые нами дизеля, это более приемлемый способ. Ведь только таким образом можно скомпенсировать поздний впрыск, вызванный низким давлением топлива в корпусе ТНВД из-за износа питающего насоса. Это почти то же самое, что и регулировка опережения зажигания у бензинок. Вы можете с помощью приборов установить опережение зажигания только при оборотах холостого хода (а другого и не предлагается руководствами по ремонту), но из-за неисправности, например, центробежного регулятора, машина ехать не будет. Ясно дело, что его надо чинить или менять. Но можно, повернув трамблер, выставить на слух приемлемый угол опережения зажигания. Разница только в том, что у бензиновых двигателей критерием правильности установки опережения зажигания без использования приборов будут детонационные стуки и мощность двигателя, а у дизелей – тряска, дымность и стуки в двигателе.

Технология ремонта форсунок дизельных двигателей

Стоит знать, что если автомобилист самостоятельно не ремонтировал форсунки, то лучше обратиться в специализированный автосервис, а вот переоценка собственных сил, как правило, приводит в лучшем случае к потере времени и покупке новой форсунки. В худшем случае — это может стать следствием более серьезного повреждения двигателя.

В зависимости от рода и степени неисправности дизельного двигателя технология ремонта современных топливных систем осуществляется в следующей последовательности:

  1. Вначале работу двигателя проверяют на общем стенде диагностики автомобиля, что позволяет локализовать существующую неисправность и отбросить все ложные симптомы срабатывания на отказ, к примеру, из-за сбоев в работе бортовой электроники.
  2. При подтверждении того, что неисправность в работе возникла в контуре топливоподачи дизельного двигателя, автомобиль подключают к специализированному диагностическому стенду для топливных систем, где и происходит определение основных причин и выявление дефектов в работе инжектора.
  3. Если причины отказа в работе форсунки возникли из-за их несильного засорения, то тогда просто производят химическую промывку топливной системы двигателя без демонтажа и прямо на автомобиле при помощи специальных фирменных растворов. Хотя эта методика не даёт 100% результата при более сложном засорении, но она рекомендуется при проведении планового технического обслуживания автомобиля через каждые 30 000 км пробега в целях профилактики. При этом химическая промывка является самым недорогим способом обслуживания топливных систем дизельных двигателей.
  4. Наличие серьезных неисправностей требуют более основательного ремонта форсунок, чтобы устранить все причины, связанные с плохим впрыском дизельных двигателей. Для этого их полностью демонтируют с агрегата и при необходимости очищают от мазута и налетов грязи.
  5. Далее, форсунки полностью разбирают и при этом тщательно осматривают все детали, выявляя возможные механические повреждения и различные дефекты, которые могли стать причиной отказа.
  6. Для очистки от несмываемых налетов или различного вида нагаров детали инжектора помещают в специальную ванну, где производят полную очистку с помощью ультразвука. Время пребывания деталей и узлов в ультразвуковой ванне напрямую зависит от степени загрязнения и должно быть достаточно, чтобы полностью убрать налет смолистых отложений с узлов и корпуса форсунки.
  7. Перед сборкой производят замену всех деталей и узлов инжектора, у которых при осмотре были выявлены механические повреждения или другие дефекты.
  8. После проведения всех ремонтных работ, соблюдая технологическую последовательность, топливные форсунки аккуратно собирают, при этом обязательно комплектуют новыми резинотехническими уплотнителями.
  9. Перед установкой на двигатель, форсунки проверяют на работоспособность с помощью испытательных стендов, при необходимости производят регулировку и записывают выходные параметры для пьезоэлектрических типов форсунок.
  10. Отремонтированные форсунки устанавливают непосредственно на двигатель, при этом рекомендуется обязательно произвести замену на новые, уплотнительных медных шайб и болтов крепления. В заключение производят при необходимости наладку блоков управления двигателя.

Как правило, ремонт комплекта топливных форсунок дизельных двигателей на специализированом авторемонтном центре занимает не более двух дней, а общая стоимость ремонтных работ составит в районе 30% от цены нового комплекта инжектора.

Если есть уверенность в своих силах

При наличии перечисленных выше признаков необходимо подумать о ремонте топливного нагнетателя. Ниже рассматривается, как устранить некоторые неисправности аксиального ТНВД распределительного типа своими руками.

Также следует приготовить фотоаппарат, чтобы фиксировать каждый этап разборки. В противном случае можно забыть — где находились те или иные детали. Для разборки необходимо приготовить подходящий стол и покрыть его чистой тканью или хотя бы листом белой бумаги. На полу не должно быть мусора, иначе случайно упавшую деталь можно и не найти.

Итак, что может самостоятельно сделать автолюбитель, не имеющий специальной квалификации?

  1. устранить утечку топлива из корпуса насоса;
  2. проверить исправность электромагнитного клапана;
  3. проверить плунжерный механизм подачи горючего;
  4. проверить автоматический регулятор частоты вращения;
  5. очистить фильтрующие сетки;
  6. проверить давление, развиваемое прибором;
  7. отрегулировать автомат опережения впрыска.

Что в итоге

Итак, хорошо известно, что дизельные двигатели обладают достаточно высоким уровнем надежности. Если владелец регулярно обслуживает мотор и следит за состоянием ДВС, своевременно меняет расходники и оперативно устраняет неисправности, тогда риск неожиданного выхода агрегата из строя минимален.

Как правило, прекращение эксплуатации и незамедлительная диагностика необходимы в таких случаях:

  • когда дизельный мотор начал дымить;
  • возникли малейшие проблемы с запуском;
  • отмечена жесткая и шумная работа;
  • пропала тяга и мощность;
  • агрегат начал троить или работать неустойчиво;

Напоследок также отметим, что мелкие поломки дизеля также возможны, однако они зачастую не могут быстро и значительно повлиять на ресурс и общее состояние агрегата данного типа.

Например, частой неполадкой подобного рода является некорректная работа клапана ЕГР, загрязнение сажевого фильтра, снижение пропускной способности топливного фильтра и т.д. В таких случаях диагностика и последующий ремонт могут быть выполнены самим владельцем автомобиля в условиях гаража.
