Устройство гидроопоры двигателя для чего она нужна и где располагается

Сцепные устройства

Если быть точнее, то тягово-сцепные. Не забывает про сидельно-сцепные механизмы, которые также используются для буксировки грузов. Только они актуальны для тягачей, то есть крупных грузовых машин для перевозки контейнеров и прочих прицепов. Существуют и прицепные устройства для мотоблока, что тоже для владельцев дачных участков актуально. Но перейдем к главной теме разговора.

Нас же интересует тягово-сцепной вариант устройства (ТСУ). Их мы и используем для легкового автомобиля. Но что это за абракадабра такая? Под этим замысловатым названием скрывается привычный вам фаркоп. Да, правильно его называть тягово-сцепным устройством, хотя по факту все привыкли к простому понятию фаркоп.

Популярностью пользуются такие ТСУ:

• Bosal;
• Лидер-Плюс;
• Трейлер;
• Thule и пр.

Планируя купить их и установить своими руками собственного легкового автомобиля, я бы порекомендовал выбирать качественные изделия, которые прослужат не один сезон.

ТСУ используются для сцепления с разными видами прицепов. С их помощью мы возим с дачи несколько мешков картошки, самостоятельно транспортируем стройматериалы и используем для разных других задач, экономя деньги на услуги грузоперевозчиков. Поставил его себе на Рено Дастер или на Ниву, и проблем не знаешь. При этом пачкать салон или багажник не нужно.

Но ТСУ бывают разными. Какие-то рассчитаны на грузоподъемность 3500 кг устанавливаемого прицепа (это, кстати, максимальная нагрузка для легковых авто), а у других она в пару раз ниже. Этот параметр накладывает ограничения на вес, который способен выдержать элемент.

Конструктивно ТСУ состоят из двух элементов:

• поперечины;
• шарового узла (фиксируется на балке).

Существует три разновидности этого приспособления, каждая из которых имеет свои особенности и функции:

• сварные;
• съемные;
• фланцевые.

Давайте же разберемся, кто есть кто. Сварные ТСУ обладают высокими показателями надежности, но отсоединять вы их не сможете. То есть фаркоп будет постоянно присутствовать на машине. Раньше это было актуально и распространено. Но сейчас появились альтернативные решения в виде съемных и фланцевых фаркопов.

Съемные легко снимаются по мере необходимости. Хотя это и так понятно из названия. Зато стоят они дороже сварных. По показателям надежности и прочности при выборе качественного изделия претензий к съемным механизмам нет.

Фланцевые ТСУ монтируются на специальную, заранее подготовленную площадку. Это обязательно нужно предусмотреть перед установкой. Хотя я бы назвал их оптимальным решением в условиях современного автомобильного мира и происходящего на дорогах. Но выбирать в любом случае вам.

Цена на них разная, как и качество, надежность, долговечность. Покупать следует только сертифицированные устройства. Они изготавливаются согласно действующим официальным стандартам, что гарантирует соответствие выбранному прицепу и сцепной головке.

Вот так плавненько мы переходим к теме сцепных головок. А вы и не заметили.

Какими преимуществами обладает техника с гидравлическим приводом?

Большинство современных минитракторов совершенно оправданно оборудуются гидравлическими системами. В отличие от техники, в комплектацию которых нет гидравлики, они обладают рядом преимуществ:

• легкость в управлении – сельхозмашина с гидроприводом способна выполнять разворот практически на одном месте, что позволяет ей быть более эффективной при выполнении ряда работ – скашивании травы или вспашке почвы;
• возможность агрегатирования разных навесных орудий – для минитракторов с гидравликой можно использовать косилку, сеялку, фрезу, борону, прицеп для минитрактора и ряд других орудий;
• улучшенная тормозная система – гидравлика на минитракторе дает возможность тормозить агрегат путем снижения количества подаваемого масла. Если рукоятки, который управляют распределительной нагрузкой, поставить в нейтральное положение, то колеса минитрактора будут полностью заблокированы. Этот способ предназначен для экстренного торможения и может использоваться вместо стояночного тормоза;

• гидравлика на минитракторе обладает достаточно высокой прочностью, благодаря чему способна выдерживать большие нагрузки без увеличения давления на сельхозмашину.

Благодаря всем этим преимуществам, минитрактора с гидравликой смогли занять важное место в жизни фермеров. Более того, сегодня такие сельхозмашины активно используются не только в аграрном секторе, но также и в строительстве зданий и дорог, лесозаготовительной промышленности, а также в складских помещениях

Управление сцепкой

Все большее внимание уделяется вопросам автоматизации управления и безопасности при сцепке-расцепке тягача с полуприцепом. Зачастую изготовители, чтобы облегчить работу водителя, выпускают ССУ с пневматическими приводами для автоматической расцепки и электрическим датчиком для дистанционного контроля за состоянием ССУ

Такие модели с пружинно-пневматическим цилиндром управления разъемно-сцепным механизмом есть в арсенале компаний Fontaine Truck Equipment, ASF и Fruehauf.

Для повышения удобства управления ССУ фирма Georg Fisher предлагает электронную сенсорную систему безопасности RECCOS, два датчика которой непрерывно контролируют надежность и правильность сцепки, а еще один фиксирует расстояние между плитой полуприцепа и седельно-сцепным устройством. Происходящие процессы, в том числе неполадки, в виде звуковых сигналов и изображений на специальной информационной панели отображаются в кабине автомобиля. Водитель, не покидая рабочего места, может следить за всем процессом сцепки, которая осуществляется быстрее и надежнее, чем в традиционных конструкциях.

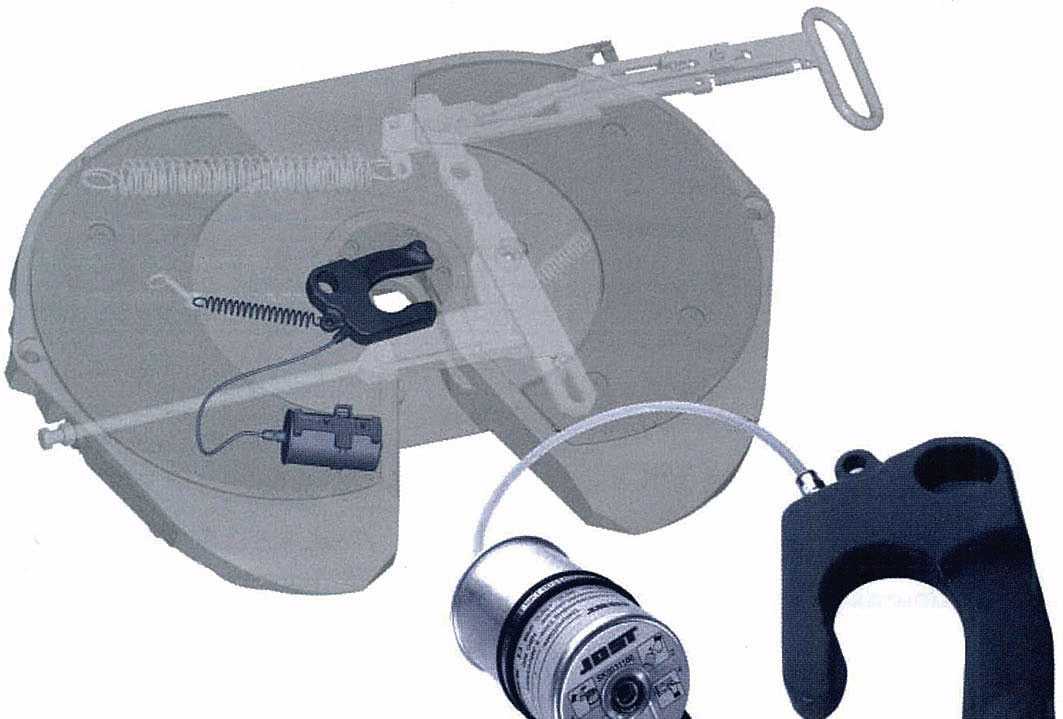

Аналогичная сенсорная система SKS есть и в производственной программе компании Jost. Один из датчиков, входящих в ее состав, контролирует положение замка разъемно-сцепного механизма, второй датчик следит за положением шкворня, третий фиксирует высоту ССУ. Функциональные возможности SKS повышаются благодаря наличию пневмопривода (пневматический цилиндр) расцепки ССУ с дистанционным управлением из кабины тягача, где установлен информационный дисплей.

Еще более «продвинутой» является электронная система комфортной сцепки KKS этой же фирмы. Три сенсорных датчика следят за состоянием ССУ, они определяют его высоту с автоматическим включением системы при осуществлении сцепки, контролируют положение шкворня и замка. Пневмопривод по команде водителя открывает замок для расцепки ССУ. Установку нужной высоты расположения шкворня при сцепке автоматически обеспечивают опорные устройства полуприцепа, снабженные собственным электроприводом. Рукоятка для ручного управления есть в комплекте как страховочное средство. Шкворень оснащен поворотным клином с находящимся в нем разъемом для седла, через который передается сигнал управления между тягачом и полуприцепом. Пульт дистанционного управления и контроля выполняемых операций расположен непосредственно перед водителем. Как результат исключается ручной труд при обслуживании ССУ, сокращается время сцепки, расцепки, а также износ механизмов, повышается безопасность эксплуатации за счет снижения вероятности неправильной сцепки, улучшается контроль состояния всех элементов системы.

Обычно при работе с шкворневыми ССУ после сцепки тягача с полуприцепом водитель должен соединить их тормозные и электрические коммуникации. На седельно-сцепных устройствах, созданных специалистами фирмы Тоussaint & Heβ, коммуникации с помощью переходных элементов соединяются в процессе сцепки. По его завершении водителю из кабины остается только запереть седельно-сцепное устройство для дальнейшего движения автопоезда.

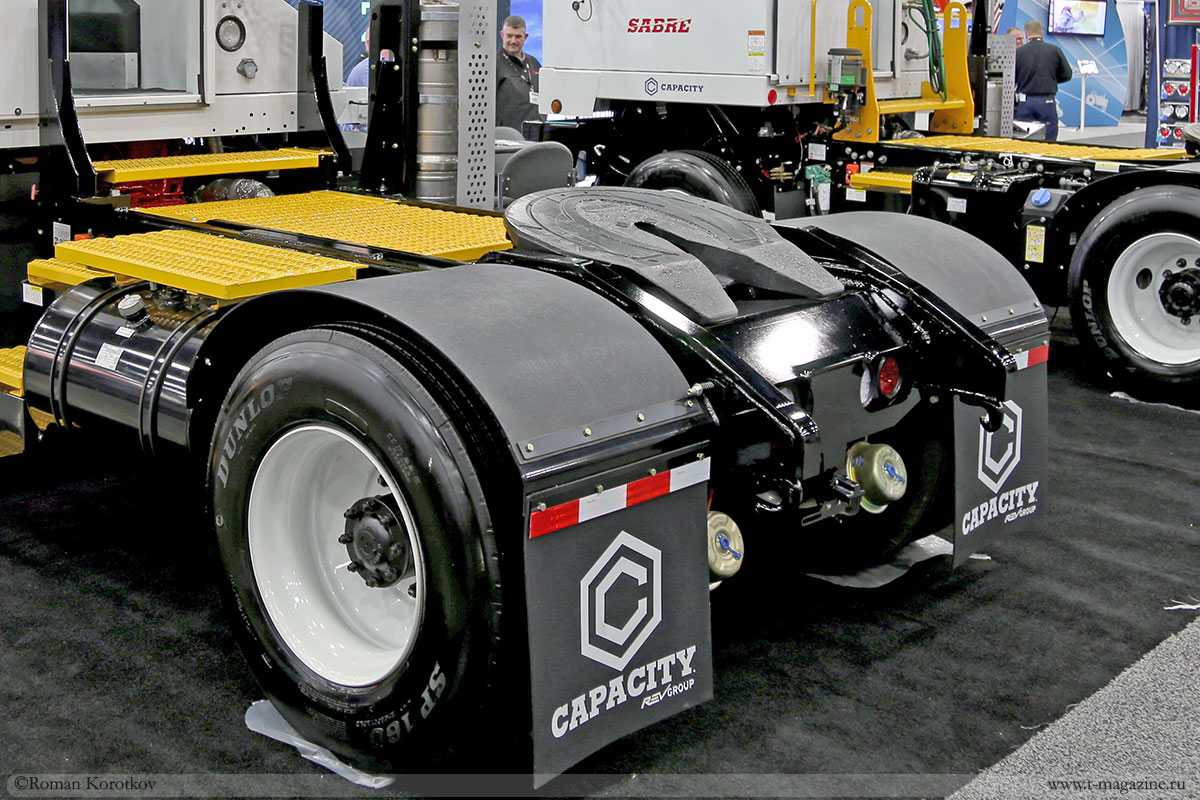

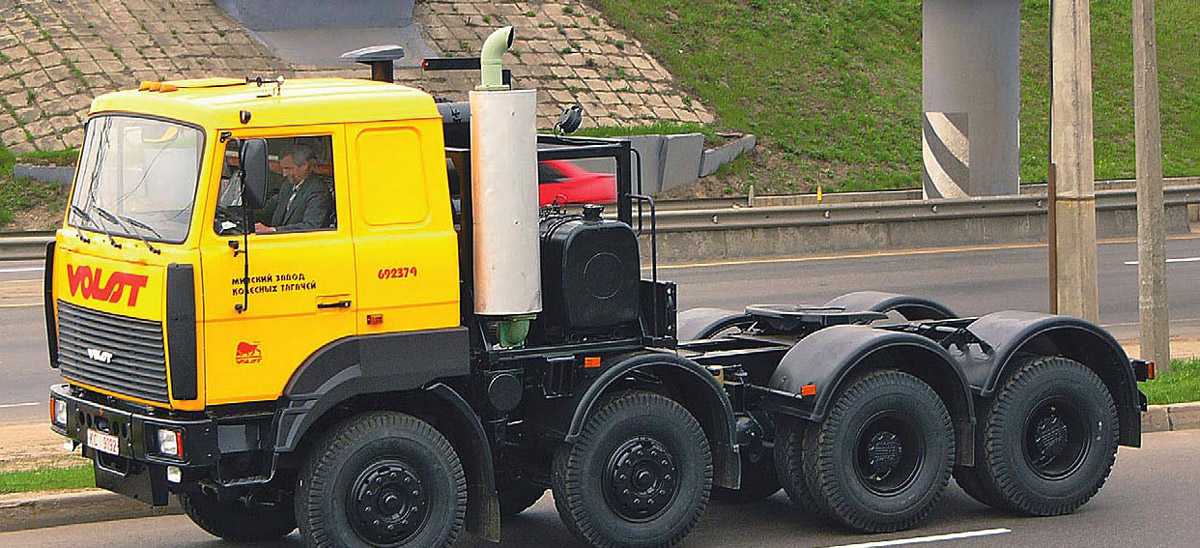

Седельно-сцепное устройство («седло» или «пятое колесо» в просторечии) — обеспечивает стыковку (сцепку) полуприцепа с тягачом, принимая на себя часть массы полуприцепа.

По его наличию тягачи называют седельными.

Подъёмник для гаража своими руками

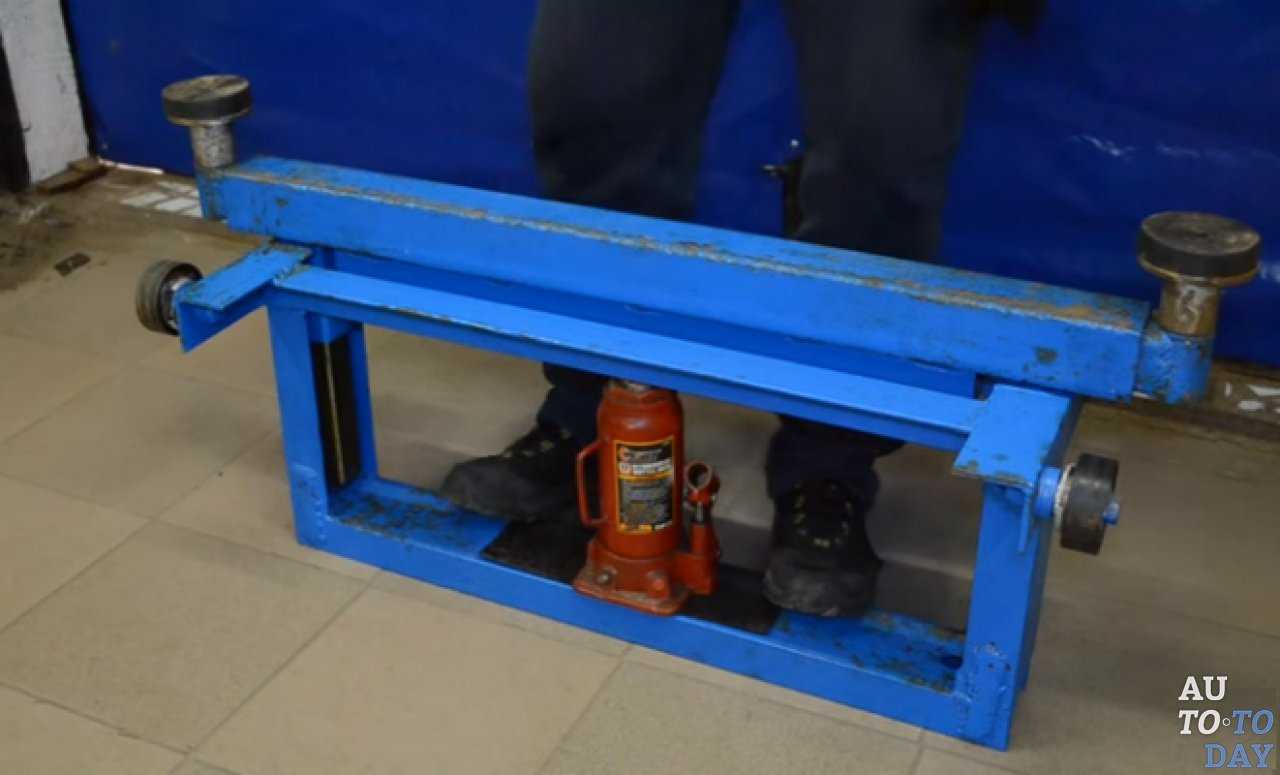

Для своего гаража можно самим сделать ямный подъёмник, которым будет удобно пользоваться

Такой подъёмник имеет безопасную конструкцию, что немаловажно для самоделок, а также прост в эксплуатации

Высота нашей самодельной конструкции будет зависеть от используемого гидравлического домкрата, который будет поднимать верхнюю часть, а длина — от ширины ямы в гараже. Каретка подъёмника будет высотой 35 см и шириной 80 см для ямы соответствующих размеров.

Она будет оборудована роликами, которые располагаются по ширине ямы и будут передвигать всю эту конструкцию по длине ямы. При изготовлении и установке подъёмника следует учитывать, что края ямы гаража должны быть отделаны уголками, по которым будут ходить ролики.

Поэтому выбранные ролики должны выдерживать большой вес и свободно передвигаться по уголкам, установленным по длине ямы.

Материалы для работы

Для того чтобы изготовить конструкцию для подъёма машины, следует запастись такими материалами:

• швеллер 100 мм — 1,5 м;
• уголок 63 мм — 2,5 м;
• уголок 50 мм — 2,5 м;
• труба стальная квадратная 40 мм — 0,6 м;
• труба стальная квадратная 50 мм — 0,5 м;

Пошаговая инструкция

Для изготовления подъёмника следует выполнить следующие шаги:

Вырезать из швеллера 100 мм основу конструкции (80 см низа и 2 куска по 35 см для боков). Сначала их прихватить, а затем сварить

При этом важно следить за устойчивостью конструкции и плотно подгонять детали одна под другую.
Из уголка 63 мм вырезать по ширине 35 см 2 боковые детали для каретки подъёмника. Также прихватить и сварить по бокам вверху полученной основы конструкции из швеллера

В месте вылета направляющих в уголке вырезать квадрат со стороной чуть менее 50 мм.
К бокам каретки из швеллера 100 мм к вырезанному квадрату приварить направляющие из квадрата 50 мм, в которые будет вставляться выдвижная верхняя часть своими двумя направляющими из квадрата 40 мм.
Вырезать из профиля 50 мм (по длине 80 см) 2 куска и приварить в верхней части каретки к боковым уголкам, оставляя между ними место для верхней части, выдвигаемой домкратом.
Установить ролики к боковым верхним уголкам 63 мм. На каждом боку установить по 2 ролика, расстояние между которыми — примерно 28 см. Ролики должны чётко попасть в уголки по сторонам ямы.
Сделать верхнюю выдвижную часть подъёмника. Для этого надо отрезать и сварить вместе 2 одинаковых уголка 63 мм длиной по 90 см, сделав из них полую квадратную трубу. Затем приварить к сваренным вместе уголкам, не доходя до их концов, 2 направляющие из квадрата 40 мм длиной 30 см. Направляющие вместе с промежутком с ними должны занять чуть менее 80 см. Приварить к сваренным уголкам между направляющими усилитель из квадрата 40 мм. Верхняя выдвижная часть должна плотно входить и выходить из направляющих основы.

Видео: изготовление автоподъёмника своими руками

Установка

Если вы учли все важные моменты соотношений ширины ямы, высоты домкрата и размеров самой конструкции, то нижняя часть швеллера должна свободно опуститься в яму, а ролики на верхней части — расположиться по ширине ямы и передвигаться по уголкам, установленным по её длине.

На нижнюю часть из швеллера посередине устанавливается гидравлический домкрат, который в случае необходимости запускается в действие и поднимает верхнюю выдвижную часть, поднимающую автомобиль. Там же можно хранить специальные насадки на лапы, используемые как удлинители.

Правильная эксплуатация

При использовании подъёмника обычно делают следующее:

1. Направляющие следует смазать, например, солидолом для лучшего выдвижения из подъёмника. За состоянием смазки всегда нужно следить и подновлять её по необходимости.
2. Лапу выдвинуть на нужное расстояние и в неё вставить выточенную лапу с нужными удлинителями.
3. Поднимаемый автомобиль должен быть зафиксирован на ручной тормоз — убедитесь в этом.
4. Домкрат нужно закрутить и сделать подъём на нужную высоту.
5. Заходить под автомобиль допустимо только после остановки работы подъёмника.
6. Запрещено совать голову или конечности между боковинами подъёмника.
7. Нельзя класть руки или пальцы возле роликов.

Устройство и принцип работы компенсаторов

Устройство гидрокомпенсатора

сложностью не отличается. Он состоит из корпуса, плунжера, клапана, пружины, поршня и стопорного кольца.

Принцип действия также довольно прост. Когда кулачок распредвала находится в верхней точке движения, относительно компенсатора он располагается тыльной частью. Из-за этого усилие на компенсатор не передается, что позволяет пружине распрямиться и выдвинуть плунжер, благодаря чему и пропадает зазор. В появившееся под плунжером свободное пространство через клапан затекает моторное масло. После заполнения компенсатора давление масла внутри него и снаружи сравнивается и клапан закрывается.

Устройство гидрокомпенсатора

Когда кулачок поворачивается к компенсатору выпуклой стороной, он своим усилием начинает смещать его вниз. Заполненный маслом гидрокомпенсатор имеет достаточно жесткости, чтобы без потерь передавать движущее усилие распредвала на клапаны ГРМ. В процессе движения некоторая часть масла вытекает из компенсатора, в результате чего образуется зазор, имевший место в начале цикла. Далее цикл проходит еще раз, и так все время работы двигателя.

Следует отметить, что работа гидротолкателя

позволяет устранить не только рабочие зазоры двигателя, образуемые в результате циклического движения его частей, но также и зазоры из-за нагрева мотора (нагретый металл расширяется) и увеличенные зазоры, связанные с износом деталей ГРМ. Любое увеличение пространства для перемещения компенсатора приводит к тому, что он принимает больше масла, все равно занимая весь свободный объем.

От общего к частному

Читайте

Когда важен каждый миллиметр. Фотофакт

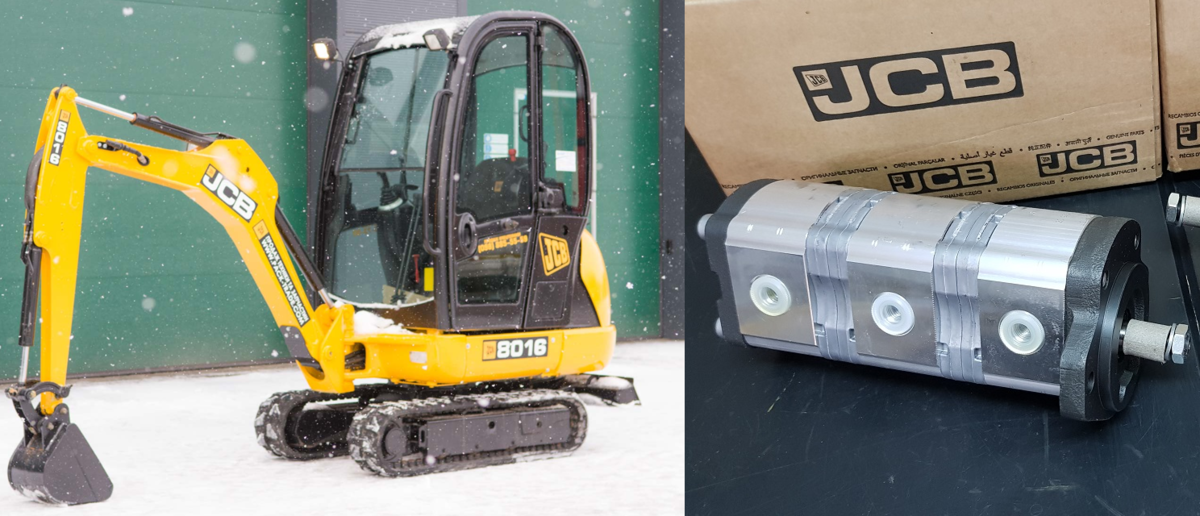

Есть два наиболее распространенных метода создания мини экскаватора своими руками: можно установить навесное оборудование на небольшой трактор или соорудить автономный самодельный мини экскаватор, который может передвигаться самостоятельно или при помощи иного транспорта. Второй вариант более трудоемкий. Необходимо самостоятельно сделать раму, установить по крайней мере заднюю ось (можно использовать от старого автомобиля), двигатель. Если вы чувствуете техническую подкованность, то можно комбинировать детали двигателей или использовать китайские моторы различных производителей. Только имейте в виду, что в случае сборки деталей от разных машин, вам придется постоянно делать подгонку этих деталей и вносить в них доработки.

Источник фото: exkavator.ruГлавное — положить начало

Устранение зазоров

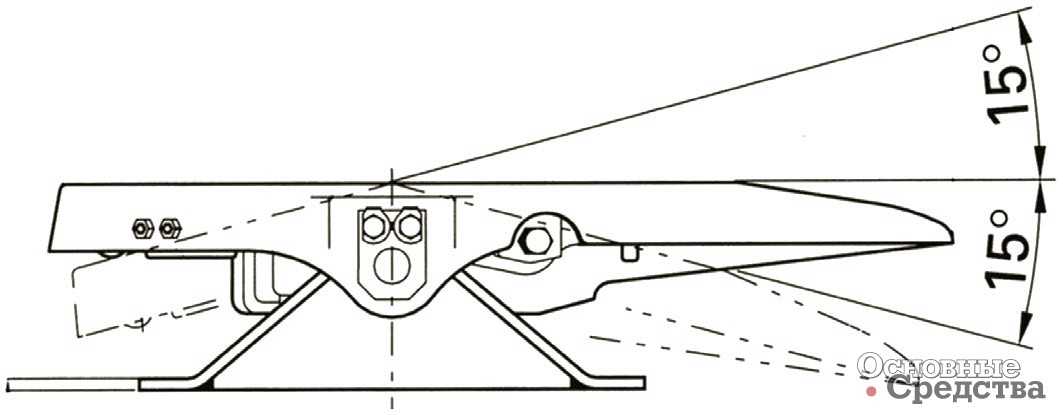

При эксплуатации ССУ подвергаются воздействию вертикальных нагрузок, тяговых усилий и изгибающих моментов, действующих в плоскости, перпендикулярной продольной оси автопоезда. Вертикальные нагрузки воспринимаются опорными плитами и кронштейнами, тяговые усилия – деталями разъемно-сцепного механизма и сцепным шкворнем, моменты – опорными кронштейнами. В результате воздействия нагрузок детали изнашиваются.

По возможности выбора зазоров, возникающих в результате износа в разъемно-сцепном механизме, ССУ можно разделить на конструкции с легко заменяемыми деталями и устройства с выбором зазоров ручным или автоматическим способом.

Сцепной шкворень-захват (захваты) разъемно-сцепного механизма, опорная плита и подшипники опорных кронштейнов в наибольшей степени подвержены износу, величина которого зависит в первую очередь от условий эксплуатации автопоезда и конструкции полуприцепа. Износ вышеупомянутых деталей увеличивается при эксплуатации автопоездов на извилистых дорогах с большим количеством поворотов, на проселочных дорогах, при работе с полуприцепами-цистернами, самосвальными установками и полуприцепами-тяжеловозами.

Устранить люфт, возникающий вследствие износа, можно разными способами. В некоторых седельно-сцепных устройствах фирм Rockinger и Georg Fisher зазор между сцепным шкворнем и соприкасающимся с ним полукольцом опорной плиты устраняют, поворачивая эксцентриковый палец, установленный в опорной плите, или заменив изношенное полукольцо. В ССУ компаний York и Jost износ деталей компенсируется при поджимании запорных клиньев к сцепному шкворню вручную с помощью винтового механизма или автоматически посредством пружины. Для уменьшения износа подшипников опорных плит компания York применяет на некоторых моделях сайлентблоки из неопрена. Фирма Jost в своих изделиях наряду со стальным использует легкосъемное пластиковое полукольцо («подковку»), которое крепится к опорной плите стальным фланцем, и смазку захвата, работающую от централизованной системы смазки тягача. Наряду с этим ССУ компании Jost могут оснащаться автоматической системой подачи смазки к замковому механизму, смонтированной на опорной плите, а цапфы карданного шарнира седельного устройства с тремя степенями свободы для уменьшения износа снабжают антифрикционными износостойкими втулками.

Расположение ССУ на раме тягача должно обеспечить полное использование грузоподъемности шин тягача

Износ опорной плиты ССУ снижается, если на внешнюю поверхность седла нанести пластичную смазку, для оптимального распределения которой во многих конструкциях сделаны подводящие канавки. Для механизации этого процесса, например, компании Georg Fisher и Jost применяют централизованную систему смазки. Другой способ решения этой проблемы – установка на опорной плите антифрикционных накладок из полимерных материалов, которые по мере износа заменяют новыми.

К преждевременному износу и повреждениям деталей ССУ приводят и динамические нагрузки. Для их гашения изготовители применяют в конструкции ССУ упругие элементы, обычно резиновые. Их устанавливают между опорной плитой и опорными кронштейнами либо между опорными кронштейнами и рамой тягача (фирмы Jost, Georg Fisher, Fruehauf). По мере старения резины эти элементы заменяют. Используются и упругие элементы из пластмасс. Такие элементы обеспечивают возможность незначительного, до ±1,5°…3°, качания тягача и полуприцепа в поперечной вертикальной плоскости, что практически не сказывается на курсовой устойчивости автопоезда.

С этой же целью компании Jost и Georg Fisher используют резиновые элементы как для того, чтобы погасить динамические нагрузки, так и чтобы обеспечивались необходимые углы продольного и поперечного качания опорной плиты, а следовательно, полуприцепа. В конструкции вместо металлических поворотных цапф, допускающих качание опорной плиты только вдоль шасси тягача, предусмотрены резиновые втулки, закрепленные на опорной плите. Втулки помимо продольных допускают поперечные перемещения плиты относительно ее кронштейнов на угол ±1,5°. Такая конструкция предохраняет раму тягача и от скручивающих моментов. ССУ с резиновыми упругими элементами рекомендуют устанавливать на седельных тягачах, работающих с полуприцепами-цистернами, которым присуща большая жесткость на кручение.

Автоматическая система подачи смазки замкового механизма

Опорная плита ССУ с канавками для оптимального распределения смазки

Элементы ССУ

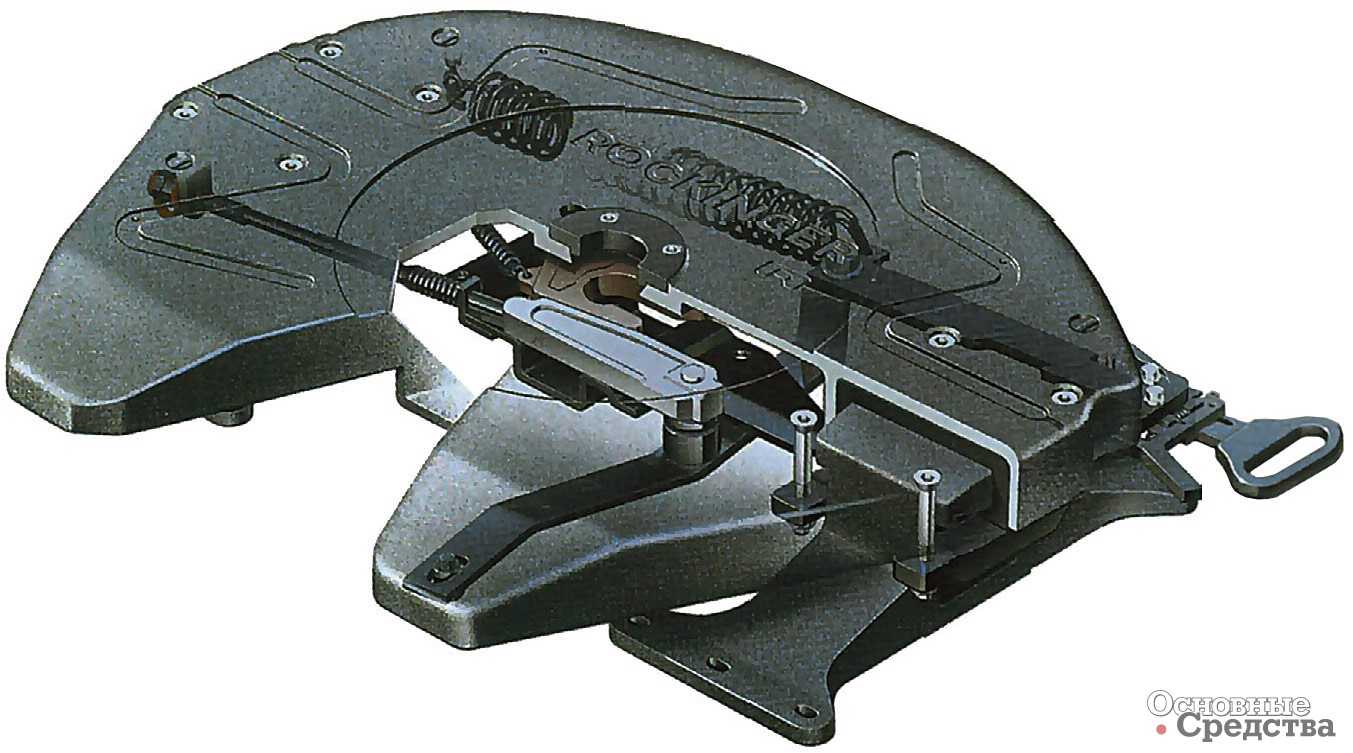

Разъемно-сцепной механизм предназначен для передачи усилий между звеньями автопоезда и обеспечивает возможность поворота полуприцепа по отношению к тягачу вокруг оси сцепного шкворня в горизонтальной плоскости.

Разъемно-сцепные механизмы подразделяются на полуавтоматические и автоматические, а по числу захватов – на одно- и двухзахватные. Больше распространены ССУ с однозахватными разъемно-сцепными механизмами. они более надежны по сравнению с двухзахватными и отличаются безопасностью конструкции. В двухзахватном механизме тяговые и тормозные усилия воспринимаются только захватами и пальцами, тогда как в однозахватной (с захватом шкворня по его верхнему поясу с большим диаметром) тяговые усилия передаются на массивный запорный кулак, при этом захват подвергается только сжимающим усилиям. Тормозные усилия передаются непосредственно опорной плитой, при этом палец захвата разгружен от продольных усилий. Благодаря захвату шкворня по верхнему поясу уменьшаются изгибающие моменты, действующие на шкворень и его крепление.

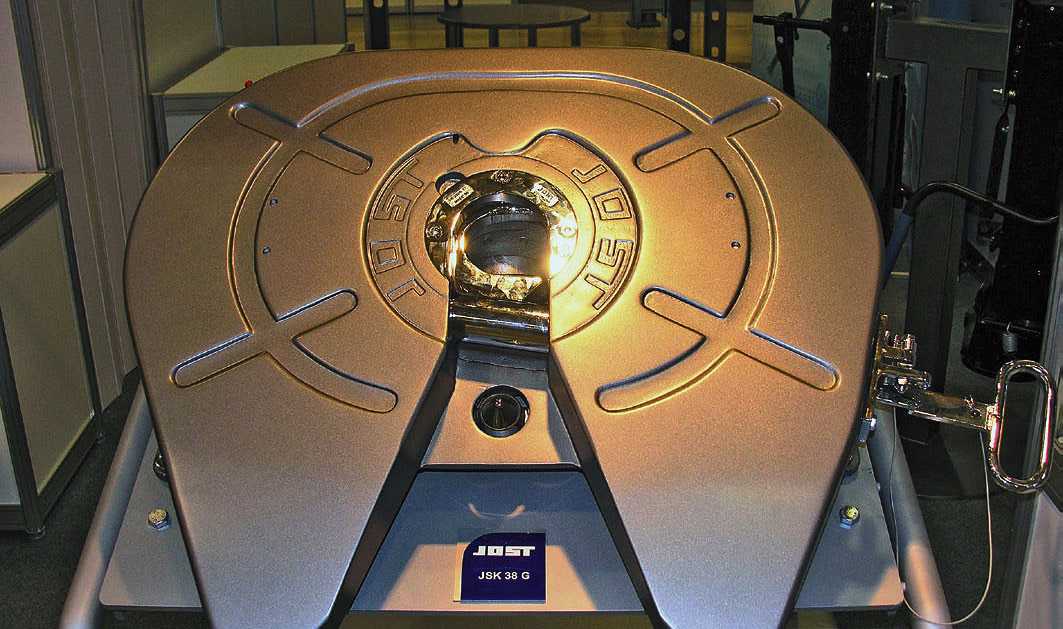

Опорные плиты ССУ выполняют либо литыми, либо штампосварными. Литые конструкции, особенно из чугуна с шаровидным графитом, обладая высокой жесткостью и малой массой, распространены шире. Для современных седельных плит характерны максимальная ширина устья 400…460 мм, угол устья 40…50°, угол скоса 8…15°. Рукоятка привода разъемно-сцепного механизма расположена справа от седельно-сцепного устройства. Ее тяга для удобства водителя может быть выполнена разной длины. Для работы с разными полуприцепами в современных ССУ предусмотрена возможность установки в одной и той же опорной плите шкворней диаметром 2 или 3,5 дюйма. Сцепные шкворни изготавливают из высокопрочной стали, после чего подвергают специальной термообработке (закалке) и тщательно проверяют на отсутствие трещин.

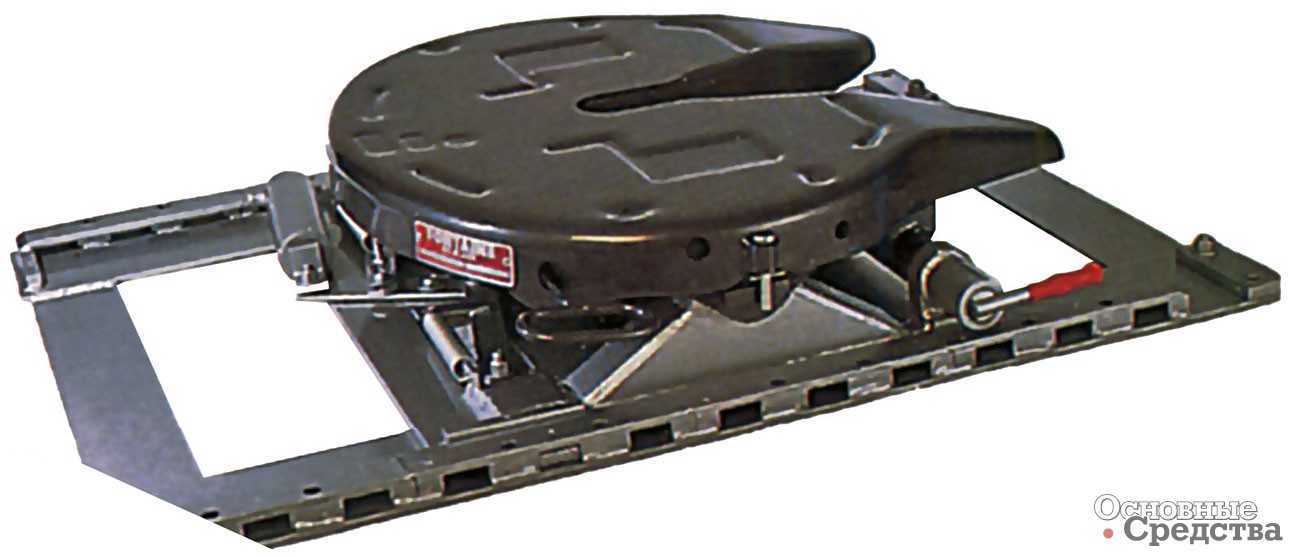

ССУ устанавливают на раму тягача с помощью уголковых крепежных элементов или посредством монтажных плит, имеющих различную конфигурацию: от плоской пластины до пространственной конструкции высотой до 150 мм. Срок службы современных ССУ шкворневого типа достигает 1,5…2 млн. км, т. е. примерно столько, сколько находится в эксплуатации тягач.

Где располагается

Не каждый водитель знает досконально как устроена машина, а сейчас многие его вообще не знают. Поэтому про наличие гидроопор и их расположение тоже знают далеко не все. Просто подняв крышку капота, не залезая под машину снизу, максимум что можно увидеть, это верхнюю подушку.

В каждой модели и марке машины опоры расположены по разному, и их количество тоже существенно отличается. Это в основном обусловлено разным расположением моторов, в разных марках и моделях, а так же разным размещением коробок передач

Наиболее важно, чтобы подушки надежно крепились, чтобы исключит их смещение при работе мотора

Наиболее часто гидроопоры располагаются в трех точках снизу двигателя и в двух точках сверху. Гидроопора двигателя правая, левая и центральная соответственно

Точно такие же опоры могут держать и коробку передач, тут важно владельцу понимать где кончается двигатель, и начинается коробка

Поэтому жесткое крепление мотора к корпусу может выломать крепеж и сами крепления. Чтобы этому противостоять и были созданы подушки гидроопоры. Как работает гидроопора двигателя? Она предназначена для обеспечения мягкого и одновременно надежного крепления. Служит своеобразной прокладкой между кузовом и мотором, которая предохраняет обе детали от повреждений.

Подавление вибраций и препятствие смещению мотора с одной стороны, с другой – защита мотора от ударов, идущих от колес. Таких опор бывает от трех и до пяти штук. Современные автомобили оснащаются как гидроопорами так и резинометаллическими подушками.

Подробно останавливаться на резинометаллических я не буду, у них устройство проще, но гидравлические амортизируют гораздо лучше. Так как резинометаллическая не способна подстраиваться под нагрузку и имеют постоянную жесткость.

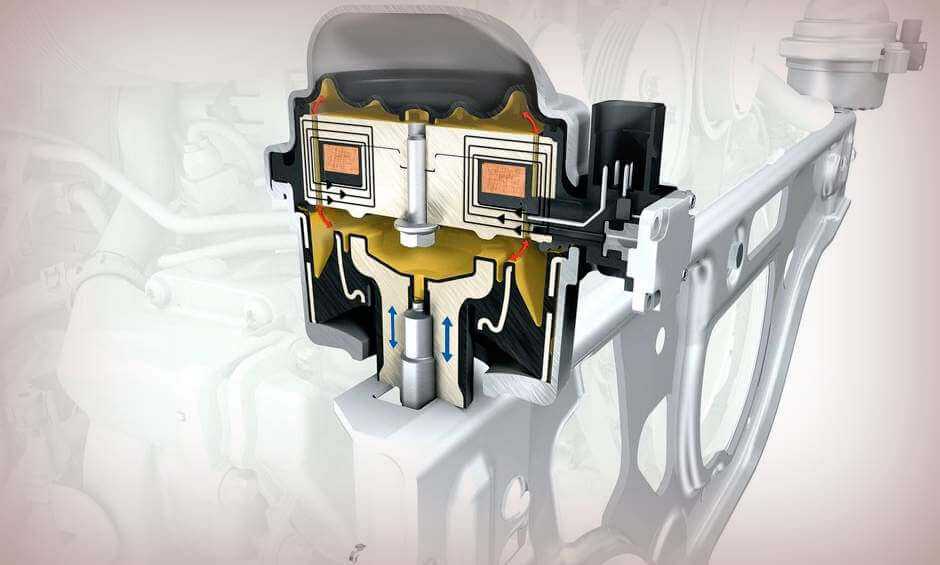

Состоит подушка из двух резиновых емкостей. Какая жидкость в подушках используется? Они заполненных пропиленгликолем (либо другой подходящей жидкостью), между которыми расположена мембрана. Суть действия похожа на работу амортизатора. Вибрация вызывает перемещение этой жидкости из одной камеры в другую.

За счет мембраны происходит сглаживание вибраций при холостых оборотах, как в гибкой опоре. С возрастанием оборотов и соответственно вибрации, которые за счет мембраны уже не удается погасить. Тут начинается переливание жидкости в нижнюю емкость из верхней. За счет этого увеличивается жесткость подушки.

Самостоятельная диагностика

Чтобы не тратиться на СТО, можно провести проверку состояния на рабочем месте. Для чего потребуется:

Расцепить автопоезд. Закрепить колеса прицепа противооткатными опорами

Во время расцепления нужно обратить внимание на портативное управление опорных стоек, на состояние механизма, который препятствует касанию полуприцепа земли.
Визуально проверить детали сцепления полуприцепа грузового автомобиля на отсутствие повреждений.
Осмотреть дышло, и шарниры в месте фиксации рамы полуприцепа.
Сцепное оборудование должно во время работы двигаться легко, без пауз. Устройство закрепить, опору дышла поставить в нерабочий режим, затем провести контроль на прочность крепежа в данном положении.

Монтажные исполнения гидравлических замков

В настоящее время производятся гидрозамки различного монтажного исполнения:

• модульного
• трубного
• стыкового
• фланцевого

Гидравлические замки встраиваемого исполнения могут быть установлены в специальные отверстия выполненные в гидравлической плите.

Двусторонний гидрозамок

Схема работы двухстороннего гидрозамка

Составные части двустороннего гидрозамка:

1. Два запорных шарика
2. Две пружины
3. Один управляющий элемент

Принцип действия рассмотрим на последовательности рисунков:

• «а») Давление не подается обе полости закрыты запирающими устройствами.
• «б») Подается давление в «А», жидкость отодвигает запорный шарик, и поступает в «В». Та же сила действует на управляющую часть, которая отодвигает запирающее устройство, и дает возможность течь жидкости из полости «Г» в «Б».
• «в») Давление подается на полость «Б». Отодвигается запорный шарик и жидкость движется из «Б» в «Г» при этом управляющий элемент отодвигает шарик и открывает движение жидкости из «В» в «А».

Также существует следующие дополнительные классификации:

• По виду запорного элемента. Конусовидные и шариковые. В примере выше мы рассмотрели устройства с шаровидным запорным элементом, но при применении конусовидного схема работы принципиально не изменится.
• По вид управляющего воздействия. Существуют устройства с гидравлическим пневматическим, электронным, механическим управляющим воздействием. В примере выше был рассмотрен пример с гидравлическим воздействием на управляющую часть.

Работа гидротолкателя

Когда клапан закрыт, масло из канала Н поступает в толкатель через канавку и отверстие в боковой поверхности. Масло проходит через паз, расположенный в верхней части толкателя и поступает в цилиндр толкателя. Пружина и масло, находящиеся между цилиндром 2 и плунже­ром 5, разжимает их и прижимает верхнюю плоскость корпуса толкателя 1 к кулачку, а нижнюю плоскость плунжера к торцу клапана, выбирая зазор в клапанном механизме. Жесткость этой пружины и давление масла намного меньше жесткости пружины клапана и поэтому клапан остается закрытым, когда толкатель касается затылочной части кулачка.

Когда на толкатель начинает воздействовать набега­ющая часть кулачка, происходит короткий ускоряющий удар по корпусу толкателя, а т.к. шариковый клапан закрыт, то в камере «с» создается высокое давление. Поскольку жидкость (масло) в камере «с» практически несжимаема, узел цилиндр-плунжер становится жест­ким и передает усилие от кулачка на клапан.

По мере дальнейшего поворота кулачка давление в камере «с» увеличивается и небольшая часть масла из камеры «с» перетекает в камеру «а» через зазор между поршнем и плунжером. Поэтому общая длина узла цилиндр-плунжер уменьшается, но не более, чем на 0,1 мм.

После закрытия клапана 13 начинается процесс вы­борки зазора в клапанном механизме. Силы от кулачка и клапана 15 уже не действуют на гидротолкатель. Воз­вратная пружина снова раздвигает цилиндр с плунже­ром, прижимая верхнюю плоскость корпуса толкателя 1 к кулачку, а нижнюю плоскость плунжера — к торцу клапана. При этом давление в камере «с» становится меньше, чем в камере «а», шариковый клапан откры­вается и в камеру «с» доливается масло из камеры «а».

Кроме чашечных гидротолкателей в двигателях могут применяться гидротолкатели 3, на которые воздействуют коромысла 4. Коромысла качаются на вставных осях 6. Гидротолкатель находится в каждом рычаге непосредственно над стержнем клапана. Масло подводится к гидротолкателю от вставной оси через продольное сверление 5 в рычаге клапана. Равномерное распределение давления в зоне контакта рычага с клапаном обеспечивается подпятником 2. Для уменьшения потерь на привод клапанов в указанном коромысле трение скольжения заменено трением качения, за счет применения ролика.

Принцип действия гидротолкателя с коромыслом аналогичен чашечному гидротолкателю.

Гидропривод, самый простой

Самый простой гидропривод состоит из двигателя, насоса и распределителя и гидропривода (гидромотор или гидроцилиндр)

Не хватает гидробака в линии от гидрораспределителя к насосу.

Гидробак

На сливной магистрали после гидрораспределителя и до гидронасоса, необходимо установить расширительный бачек и фильтры, я использовал гидробак от ЗИЛ.

В нем уже встроен фильтр, но возможно Вам захочется установить дополнительный фильтр для более тонкой очистки.

Один из самый дешевых и простых, гидронасос нш-10, может стоить около 1000 руб.

Двигатель

Двигатель лучше использовать как можно мощнее. По опыту могу сказать что 13 л.с. достаточно, чтобы привод с насосом нш-10 полноценно работал, но пока система не прогреется двигатель иногда глохнет под нагрузкой, после прогрева такого не происходит. Лучше все же использовать дизельный двигатель, хотя и бензиновый справляется со своей задачей. И лучше использовать двигатель с большем запасом мощности. Можно даже использовать двигатель от жигулей, б.у. двигатель можно купить за 5000 рублей, но это если вам необходима мощная гидростанция.

Так что не гонитесь за мощностью выбирая двигатель и насос.

Гидроцилиндры

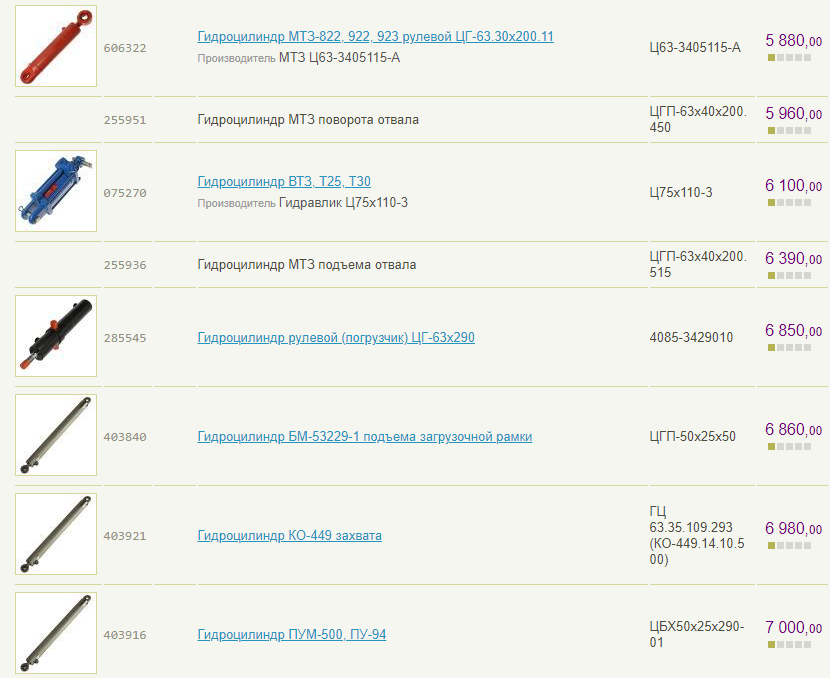

Гидроцилиндры можно поискать б.у. на авито или разборке. Новые в магазине продаются примерно от 6000 рублей, можно найти и дешевле, иногда мне встречались гидроцилиндры подъема кабины за 3000 рублей.

Гидрораспределитель

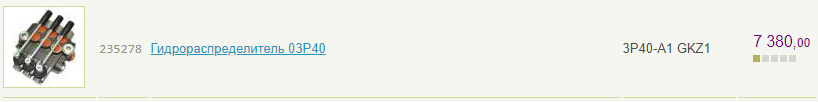

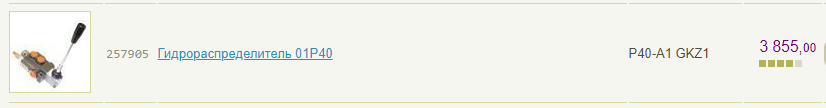

Самый простой гидрораспределитель без фиксации, будет стоить от 3000 – 4000 рублей, но покупать лучше сразу с большим количеством секций, для того чтобы в будущем можно было расширить функции вашего гидропривода подключив дополнительные операции.

Тем более что 3-х секционный гидрораспределитель будет стоить всего около 8000 рублей.

Я всегда считаю количество необходимых мне операций и стараюсь купить на одну секцию больше и очень часто получается что не зря, всегда по ходу работы появляется желание добавить какую нибудь функцию.

Рукава высокого давления (РВД) и фитинги

Соединить все узлы между собой необходимо рукавами высокого давления (РВД), в любой мастерской для ремонта РВД вам помогут, просто принесите им комплект который необходимо соединить и назовите размеры шлангов, фитинги они подберут сам. Дюймовая резьба, метрическая резьба, вам не прийдется в этом разбираться в случае обращения к профессионалам.

Палец вверх позволить статье подняться выше и ее увидят больше людей, спасибо!

Из истории гидрокомпенсатора

Гидрокомпенсаторный механизм был запатентован еще в 20-х годах прошлого века в США, откуда, собственно, и исходят все свежие автомобильные напасти. Работу двигателя Кадиллака модели 462 с мотором V16 можно было отличить от любого другого автомобиля по небывало низкому уровню шума. Именно в этой машине в 32-м году впервые в мире были установлены гидрокомпенсаторы теплового зазора клапанного механизма.

Особого распространения они, однако, не получили. В то время не слишком много внимания уделялось как акустическому комфорту, так и точности проведения регулировок и доводок ДВС, поэтому излишнее удорожание конструкции автомобильного двигателя производители считали не первостепенной задачей. Все американские автомобили массово перешли на гидрокомпенсаторы уже в 60-е годы. Только в 80-х годах массово на немецких моделях и на Фордах, собираемых за океаном, стали применяться гидрокомпенсаторы, а японцы подхватили эту идею со свойственным им самурайским энтузиазмом и с тех пор ни один автомобиль в мире не обходится без этого устройства.

Варианты конструкции

Среди основных типов отмечают плунжерные, поршневые и телескопические устройства.

Принцип работы плунжерного гидроцилиндра подразумевает подачу рабочей жидкости в полость, где плунжер начинает свое смещение из-за действия повышенного давления. Вернуться в исходное состояние агрегат способен благодаря воздействию внешнего усилия на торец штока.

Поршневые гидроцилиндры создают толкающее или тянущее усилие. Штоковая полость сообщается через сапун с атмосферой, однако попадания частиц пыли и грязи на рабочую поверхность не происходит.

Телескопические гидроцилиндры получили  своё название за счет внешнего сходства с телескопами. В их основе применяют односторонние и двухсторонние механизмы. Наиболее часто используются для операций подъема и опускания кузовов самосвалов. Принципы работы гидроцилиндра телескопического типа предполагают наличие большого хода поршня при относительно компактных габаритных размерах самого устройства.

Шкворневые устройства

В большинстве седельно-сцепные устройства (свыше 95%) имеют шкворневую конструкцию. Сюда входят опорная плита (круг) с прорезью (устьем) в центральной части, устанавливаемая на тягаче, и шкворень, закрепленный на полуприцепе. При сцепке автопоезда шкворень входит в прорезь опорной плиты и фиксируется захватами (одним или несколькими), шарнирно закрепленными на пальцах. Так образуется сцепная пара. Шкворневые устройства обычно выполняются полуавтоматическими (сцепка звеньев автопоезда происходит автоматически, а подготовка к расцепке, т. е. разблокирование замковых устройств, – вручную). Чтобы предотвратить самопроизвольную расцепку, ставят не менее двух замковых устройств, действующих независимо, причем одно из них с ручным управлением. Полная масса автопоездов, оборудованных полуавтоматическими шкворневыми устройствами, достигает 100 т и более. Седельные устройства такого типа способны выдерживать нагрузки от 3 до 50 т.

Сцепной шкворень крепят на полуприцепе между его передней стенкой и опорными устройствами. Наиболее распространены два способа установки сцепного шкворня. Шкворень с фланцем крепят к опорному листу полуприцепа заклепками или болтами, а шкворень без фланца фиксируют корончатой гайкой со шплинтом.

Значительное внимание уделяется расположению седельно-сцепного устройства относительно задней оси тягача или оси балансира задней тележки (смещению устройства), что необходимо для полного использования грузоподъемности шин тягача, а следовательно, и автопоезда. Данное обстоятельство особенно актуально для оптимального распределения нагрузок по осям наиболее распространенных в эксплуатации трех-, четырех-, пяти- и шестиосных седельных автопоездов с учетом требований дорожного законодательства той или иной страны, во многих из которых нагрузки на оси автомобилей и прицепного состава могут быть разными

Исключением являются некоторые модели автовозов, где ССУ, испытывающее незначительную вертикальную нагрузку, для размещения надстройки смещено на самый конец рамы тягача.
