Запчасти для насоса авз-20д : клапан газобаластный авз-20д

Применение вакуумного насоса АВЗ 63Д

Насос АВЗ 63 Д способен создавать вакуум до 0,005 мм.рт.ст., поэтому применяется и как самостоятельное оборудование, и как форвакуумный насос в высоковакуумных системах.

Основные области применения насоса АВЗ 63Д:

• фармацевтика;
• медицина;
• оптика;
• пищевая промышленность;
• легкая промышленность;
• сельское хозяйство;
• тяжелая индустрия;
• мебельное производство.

С помощью насоса АВЗ 63Д выполняются операции:

• получение чистых веществ;
• изготовление лекарственных препаратов;
• напыление тонких пленок;
• качественная сварка или пайка;
• изготовление электровакуумных приборов;
• сушка;
• ламинирование и многое другое.

Купить АВЗ насосы можно у официальных дилеров, которые находятся во всех регионах страны. Производителями насосов АВЗ 63Д, которые хорошо себя зарекомендовали, являются Насосэнергомаш, АО Вакууммаш, Валдайский насосный завод (в г. Москва находится официальный склад завода), Ливгидромаш и другие.

Цеха для ремонта вакуумного оборудования

В группу СЛЭМЗ входят два сильнейших ремонтных вакуумных цеха Украины. Уникальные испытательные стенды, производство деталей, испытания под нагрузкой, опытные специалисты, ряд собственных наработок и ноу-хау.

Услуги по ремонту вакуумных насосов:

• Ремонт всех типов насосов, представленных на сайте: АВЗ, ВВН, ДВН, НВЗ, КО;
• Ремонт пластинчато-роторных НВР.
• Запчасти к АВЗ, НВР и ДВН (НВД);
• Специализированные цеха в Запорожье и Харькове.

Ваш насос восстановят тщательно, внимательно, с новыми запчастями, гарантией и с учетом специфики Вашего технологического процесса.

Наши сильные стороны

1. Лучшие специалисты «старой гвардии» с многолетним опытом;
2. Модернизированные вакуумные склады;
3. Испытательные стенды;
4. Собственное производство деталей.

Чем мы уникальны

1. Ремонт вакуумного оборудования украинского и импортного производства;
2. Отменное качество и подтверждение Ваших ожиданий;
3. Точность наладки под Ваше производство;
4. Гарантию на ремонтные работы – 6 месяцев;
5. Безотказность работы вакуумных агрегатов.

Золотниковый насос

Золотниковые насосы служат для откачки газов и воздуха, в которых не содержатся агрессивные примеси. Допускается откачка парогазовых смесей, но при условии предварительной очистки от водяного избытка и механического мусора. Агрегат способен полноценно функционировать при температуре окружающей среды от +10 до +30 оС. Также насосы используют для разряжения давления в высоковакуумных машинах. Этот процесс происходит предварительно, во избежание перегрузки системы (уровень разряжения составляет 100-200 мбар). Насосы золотникового типа предназначены для обеспечения остаточного давления до пределов от 3 до 10 мм рт. ст. Благодаря своим конструктивным особенностям, агрегат обеспечивает большую скорость откачки. Но на практике установка золотникового насоса не всегда производится на подходящих для него машинах. Речь идёт о станках, которые при обработке определённых материалов выделяют большое количество влаги. Эта вода скапливается и вместе с воздухом попадает в масло, которым залит насос, что приводить к образованию эмульсии, которая ухудшает рабочие характеристики агрегата.

Золотниковый насос

Принцип работы

Основным механизмом золотникового насоса является эксцентрический ротор со специальным плунжерным устройством, принцип работы которого обеспечивает откачку газов. Рабочая камера насоса имеет свойство изменять свой внутренний объём в процессе функционирования агрегата. Когда камера уменьшается до минимальных размеров, она соединяется с патрубком впуска. Таким образом, при увеличении камеры, через впускной патрубок поступают откачиваемые газы. Когда рабочая камера максимально увеличится и будет наполнена газом, она снова начнет уменьшаться и тем самым сдавливать газ до 1 атмосферы, после чего откроется выпускной патрубок. Далее цикл повторяется. Все механизмы, у которых возможно трение между собой, смазаны специальным вакуумным маслом, которое параллельно обеспечивает полную герметизацию всех стыков насоса, что исключает любую утечку.

Принцип работы золотникового насоса

Ремонт импортных вакуумных насосов

Производственные мощности и многолетний опыт сотрудников СЛЭМЗ и позволяют ремонтировать итальянские, немецкие BECKER, польские, китайские установки, из США и другие.

В Украине встречаются импортные агрегаты известных брендов: BECKER, PfiferVaacuum, Continental Industrie, Nash, Rieyschle. Китайские Zenzen, Value, Becool.

Европейские и китайские плунжерные насосы, Рутса и водокольцевые

Мы занимаемся реставрацией вакуумных насосов импортных производителей:

• Пластинчато-роторные установки (аналог – НВР)
• Насосы Рутса (аналог – НВД-200, ДВН)
• Диафрагменные
• Жидкостно-кольцевые и водокольцевые.
• Плунжерные

Специализация цехов Киева, Харькова, Запорожья

Каждый из трех цехов Слобожанского завода имеет свою специфику, отвечает за отдельный класс задач по ремонту и изготовлению деталей:

• Харьков — два цеха высоковакуумных насосов — АВЗ, НВР, НВД, НВБМ и общепромышленных, где ремонтируют ВВН, КО-510.
• Запорожье — работает над вакуумным оборудования широкого профиля — все типы отечественных агрегатов плюс ремонт импортных.
• Киев — занимается водокольцевыми и устранением легких неисправностей в глубоковакуумном оборудовании.

Не нашли нужной информации или хотите обсудить детали ремонта вашего вакуумного насоса? Звоните — СЛЭМЗ всегда на связи!

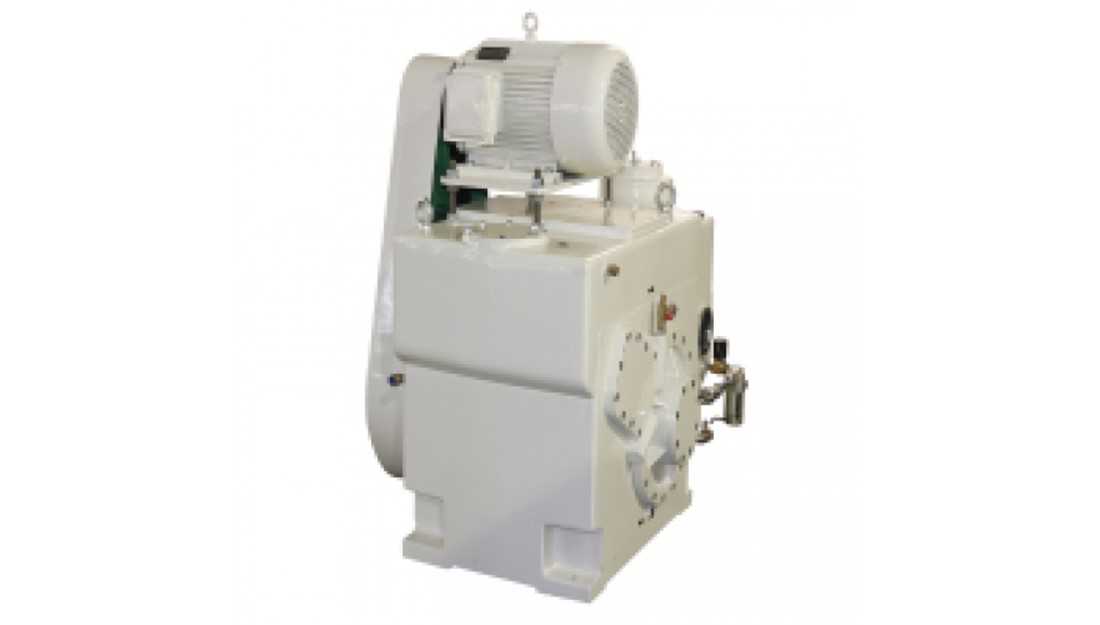

Характеристика и принцип действия насоса АВЗ 63Д

Условное обозначение насоса АВЗ 63Д расшифровывается следующим образом:

• АВЗ – агрегат вакуумный золотниковый;
• 63 – скорость откачивания в л/с;
• Д – 2-х ступенчатый.

Основные характеристики

Насос способен работать при температуре от +10⁰С до +35⁰С, корпус охлаждается водой.

В вакуум-насосе АВЗ используется масло марки ВМ-1. Возможно применение масла ВМ-4 или ВМ-6, но при этом уменьшается скорость откачивания рабочей смеси и увеличивается давление. Без масла работа насоса строго запрещена.

Основные рабочие характеристики насоса АВЗ 63Д представлены в таблице.

Скорость откачивания, л/с	Полное предельно остаточное давление с газобалластом, кПа (мм.рт.ст.)	Полное предельно остаточное давление без газобалласта, кПа (мм.рт.ст.)	Наибольшее рабочее давление, кПа (мм.рт.ст.)	Потребляемая мощность, кВт	Частота вращения вала, об/мин	Количество масла для заправки, л	Вес насоса, кг
63	6,7х10-3 (5х10-2)	6,7х10-4 (5х10-3)	20 (150)	6	520	10	580

Основные детали АВЗ 63Д изготовлены из чугуна и углеродистой стали. Конструкция насоса моноблочная, размещается на одном фундаменте.

Недостатки насоса АВЗ 63Д:

1. Оборудование не пригодно для перекачивания коррозионных, пожароопасных, взрывоопасных, ядовитых, маслосодержащих веществ и смесей, содержащих капельную влагу.
2. Не пригоден для перекачивания из одной тары в другую.

Преимущества насоса АВЗ 63Д:

1. Хорошая скорость откачивания.
2. Надежность и долговечность оборудования.
3. Ремонтопригодность.
4. Небольшая стоимость.

Принцип действия

АВЗ 63 Д – вакуумный насос, откачивающий воздух методом изменения объема рабочей камеры. Благодаря наличию двух последовательных рабочих камер, достигаются повышенные показатели глубины вакуума и скорости откачивания.

Вакуумный агрегат 63 Д, который можно приобрести в Москве у официальных дилеров, состоит из:

• насоса вакуумного;
• электрического двигателя;
• маслоотделителя;
• клиноременной передачи.

Принцип работы вакуумного насоса АВЗ 63Д:

1. На валу 4 жестко закреплен эксцентрик 5. Вращаясь, вал с эксцентриком перемещают плунжер (золотник) 9 вдоль внутренних стенок корпуса 1. Между плунжером и корпусом есть небольшой зазор, который не мешает созданию разряжения, но значительно повышает износостойкость вращающихся частей из-за отсутствия трения.
2. В прямоугольной части плунжера находится входное отверстие. При вращении в рабочую полость справа, которая увеличивается в объеме, втягивается откачиваемый воздух.
3. С левой стороны золотника объем рабочей полости уменьшается и сжимается поступивший воздух.
4. Достигнув определенной степени сжатия, газ выталкивается через перегородку во вторую рабочую камеру.
5. Здесь он проходит еще раз процесс сжатия, достигает еще меньшего значения давления и выходит через выпускной клапан.
6. Дальше сжатый воздух проходит маслоотделитель, очищается от паров масла и выходит наружу.

При откачивании парогазовых смесей возможно образование конденсата в процессе сжатия. Капли влаги смешиваясь со смазкой ухудшают работу насоса и могут привести к поломке. Для предотвращения этого устанавливается специальное газобалластное устройство. С его помощью в рабочую камеру добавляется балластный газ, который смешивается в откачиваемыми парами и смещает их точку насыщения. В результате, сжатая смесь удаляется из рабочей камеры раньше, чем образуется конденсат.

Недостатком применения газобалласта является уменьшение на порядок глубины вакуума – до 0,05 мм.рт.ст.

Масло в насос заливается через клапан 24. Смазывание деталей происходит самотеком. Испарения масла, которые выходят со сжатым воздухом, конденсируются и собираются в маслоотделителе, откуда потом снова попадают в насос. Таким образом, за счет повторного использования масло расходуется экономно.

Принцип действия и характеристики

Каждый насос АВЗ, независимо от модели, функционирует по одному принципу. В процессе вращения эксцентрика золотник (плунжер) сжимает газ, который уже помещен в роторную камеру. Через выпускные клапаны система передает среды в трубопровод, после чего она попадает в атмосферу. Чтобы предотвратить конденсацию паров в камеру сжатия, используется балластный газ – сжатый воздух напускается через газобалластное устройство.

В каталоге нашей компании представлено оборудование, имеющее общие и различные характеристики.

• Быстрота действия оборудования указана не только в характеристиках, но также в названии модели. Так, сборка насоса АВЗ 20Д предусматривает перемещение 20 л/сек, 63Д – 63 литра, 90Д – 90 литров, а АВЗ 125Д – 125 л.
• Проточные части и ключевые детали выполнены из серого чугуна или стали. Уплотнение вала обеспечивается за счет элемента манжетного типа.
• Каждая установка состоит из мотора, насоса и клиномерной передачи, при помощи которой обеспечивается непрерывная передача вращательного движения. Прежде чем приступить к эксплуатации оборудования, необходимо провести монтаж АВЗ на специальной раме или фундаментной плите. Правила эксплуатации требуют, чтобы вес основания в 2-3 раза превышал характеристику насоса. Установка АВЗ 180 Д весит 870 кг, значит масса опорной конструкции не должна быть менее 1740 килограммов.
• Оборудование работает от электросети. Требуемое напряжение питания – 380 вольт.
• Вакуумный насос серии АВЗ может использоваться только для откачки сред из одной установки в атмосферу.

Чтобы обеспечить стабильную работу оборудования, необходимо создать для него оптимальные температурные условия – не менее +10°С и не более +35°С. С подробными спецификациями систем можно ознакомиться на отдельных страницах товаров.

Похожие:

Документация о запросе предложений на выполнение строительно-монтажных…Заказчик, указанный в информационной карте (п 1), намерен заключить с победителем запроса предложений договор, предмет которого указан…

Регламен тНа всех рабочих местах пользователей в сети нгту для поддержки требуемого уровня безопасности, необходимо использовать средства антивирусной…

Решение этих задач требует проведения в организации единой технической…В последнее время устойчивость функционирования информационных систем любых организаций и предприятий все в большей степени зависит…

Оао «Средне-Волжский Транснефтепродукт»Центробежный насос – 72, насос с функцией подпиточного насоса – 3, дренажный насос – 32

Инструкция по использованию станция lf-8000 имеет автономный вакуумный…Когда зажигается светодиод «Пауза», автоматически понижается температура наконечника вакуумного паяльника до 1/3, уменьшается потребляемая…

Инструкция по использованию станция 968 имеет автономный вакуумный…Когда зажигается светодиод «Пауза», автоматически понижается температура наконечника вакуумного паяльника до 1/3, уменьшается потребляемая…

Вы приобрели бытовой дренажный насос серии дн

Это изделие, в зависимости…При покупке требуйте инструкции по эксплуатации, проверки комплектности и исправности насоса путем его пробного запуска!

Sun & sea электрический насос с аккумуляторомВнимание: Насос работает от аккумулятора! Электрическая сеть используется только для зарядки аккумулятора. Не включайте насос при…

Инструкция по дезинфекции насоса шприцевого дш-09 Общие сведенияНасос предназначен для введения лекарственных растворов с заданной скорость при использовании одноразовых трёхкомпонентных шприцев…

Каро / каroo дренажный насосЭлектропроводка и кабеля должны находится внутри корпуса

Ни один из компонентов насоса не подлежит обслуживанию и ремонту неквалифицированным…

Инструкция по эксплуатации и техническому обслуживанию Скважинный винтовой насосМодель: wp9704DW, wp9705DW, wp9707DW, wp9710dw инструкция по эксплуатации и техническому обслуживанию Скважинный винтовой насос

О проведении открытого запроса ценовых котировок на право заключения договораНасос котлового контура, Q=75 куб м/час; H=16м в ст.;N=5,5 кВт. Марка насоса тр 100-170/4 3-х фазный, серии 200 (Grundfos), или эквивалент…

Руководство по эксплуатации нр 004. 00. 000 РэНасос ручной с погружным цилиндром нр-4 (в дальнейшем насос) предназначен для подъема химически неагрессивной и несодержащей механических…

Инструкция по монтажу, эксплуатации и техническому обслуживанию модель lsnМакс допустимое давление на корпус насоса в ходе его эксплуатации (= наибольшему напорному давлению при номинальной рабочей температуре…

Руководство пользователяНе запускайте насос без масла или с низким уровнем масла. Эксплутатация насоса без масла приведёт к поломке

Техническое задание к запросу предложений по выбору поставщика насосовНасос предназначен для откачки чистой и загрязненной воды из дренажных колодцев, котлованов, бассейнов и водоемов. Насос можно устанавливать…

Руководство, инструкция по применению

Инструкция, руководство по применению

Изготовление запчастей

• Компания «СЛЭМЗ» является одним из лидеров качества по изготовлению ремкомплекта к насосам в Украине.
• Новые высокоточные детали позволяют восстановленным вакуумным насосам выдавать идеальные заводские характеристики даже после вывода из критического состояния.
• Собственное производство — это экономия и надежность.

География сервисных центров

Наличие двух независимых цехов «СЛЭМЗ» в Харькове и Запорожье позволяет распределять нагрузку и минимизировать транспортные расходы.

К примеру, отправка на ремонт насоса АВЗ-20Д в восточных областях Украины (Харьков, Сумы, Полтава, Чернигов, Черкассы, Киев, Днепропетровск, Запорожье, Одесса, Николаев, Херсон, Хмельницкий, Житомир, Кривой Рог, Кировоград) будет стоить порядка 300 грн.

Западные регионы (Тернополь, Винница, Черновцы, Ивано-Франковск, Ровно, Ужгород, Львов) заплатят за пересылку АВЗ-20д 300-400 грн. Пересылка 2НВР-5дм на ремонт обойдется менее 100 грн из любой точки Украины.

Насосы АВЗ-20Д вакуумные

Насос АВЗ-20Д — это вакуумная двухступенчатая объемная установка плунжерного типа. Агрегат вакуумный золотниковый с масляным уплотнением, создает, поддерживает глубокий вакуум в герметичных емкостях. Тип охлаждения — воздушное. Участвует в процессах напыления, плавки металлов, дегидратации, сублимации, дегазации, сушки древесины, пленочного покрытия, пайки. Климатическое исполнение — УХЛ 4.2, габаритные размеры — 640х400х665 мм, мощность ЭД — 2,2 кВт, вес — 153 кг.

Назначение по паспорту насосов АВЗ-20Д — откачка очищенных от влаги, механических взвесей парогазовых смесей, неагрессивных паров, газов, воздуха. Лабораторный насос АВЗ20Д применяется производителями в фармацевтической, самолетостроительной, оптической, керамической, медицинской, сельскохозяйственной отраслях. Участвует в производстве пенопласта, мебели, макарон, сублимационной сушке продуктов, восстановлении трансформаторного масла, в доменных печах, спектральном анализе. Аналоги: НВЗ-20, ВН-461м, НВР-16ДМ.

Купить насос АВЗ-125д в Украине

Испытанный на стенде, качественный насос АВЗ-125д можно получить через 3-7 дней после оплаты. В период подготовки плунжерные агрегаты проходят калибровку, точную настройку под специфику Вашего технологического процесса, испытываются под нагрузкой. Вы получаете надежный вакуумный насос с гарантией от экспертов вакуумщиков.

Цены

Единственной безопасной альтернативой являются насосы АВЗ-125д со склада СЛЭМЗ: реальная гарантия, новые насосы, эксперты-вакуумщики, оплата с НДС и без, склад запчастей, идеальные зазоры, «пятая степень» глубины вакуума, сервисные центры по Украине. При цене от 105 000 грн.

Не забывайте рассматривать ремонт насосов АВЗ как метод экономии средств.

Качество вакуумных насосов АВЗ

Почему насосы от СЛЭМЗ самые надежные в Украине?

1. Два узкоспециализированных вакуумных цеха «СЛЭМЗ» занимаются исключительно вакуумным оборудованием. Каждый специалист – мастер вакуумной техники.
2. Каждый АВЗ-125Д будет тонко подстроен под специфику Вашего производства – эта адаптация может увеличивать ресурс агрегата до 60%.
3. Все насосы испытываются на стендах перед отправкой. Мы единственные, у кого столь сложные агрегаты не ломаются.

Паспорт. Инструкция по монтажу, эксплуатации, замене масла

Чтобы узнать все возможные характеристики агрегата, рассмотреть чертежи и дополнительные таблицы, достаточно скачать паспорт к насосу авз-125д.

Подробности о монтаже, сборке, разборке, замене масла, подключении узнавайте в инструкции к вакуумным насосам АВЗ.

Узнать подробнее об условиях покупки, ремонте, характеристиках и ценах насоса АВЗ-125д Вы всегда можете у наших менеджеров. Звоните!

Вакуумные насосы НВЗ

По принципу действия и особенности конструкции вакуумные насосы НВЗ практически не отличаются от насосов АВЗ. Особенность их в том, что они работают с гораздо большими объёмами откачиваемого воздуха или газов. Из-за повышенной мощности увеличился расход вакуумного масла, и в конструкции возникла необходимость добавить масляный бак.

Перечень существующих модификаций насосов НВЗ:

• Вакуумный насос НВЗ-300;
• Вакуумный насос НВЗ-500;

Технические характеристики насоса НВЗ-300

Агрегат оборудован водяным охлаждением и питается от сети 380В. Масса данного насоса составляет порядка 2.2 тонны, что вынуждает покупателя заранее подготовить место под установку такой машины.

Таблица тактических характеристик насоса НВЗ-300

Скорость откачки газов при разнице с атмосферным давлением до 0,25 кПа	380 л/с
Максимальное давление в остатке кПа не более: — парциальное без балласта смеси — полное без балласта — полное с балластом смеси	1*10-3 6,7*10-3 0,4
Максимальное давление водяного пара кПа	4
Максимальное рабочее давление кПа	20
Максимальная температура жидкости в процессе работы оС	75
Рабочий объём масла л	95
Количество воды при охлаждении агрегата с раб. Темп. 20 оС	3,6 м3/ч
Количество оборотов двигателя в минуту	1000
Мощность насоса кВт	37
Масса кг	2200

НВЗ 300

Чего нельзя делать при эксплуатации золотниковых насосов

1. Перегревать агрегат чрезмерными нагрузками;
2. Использовать насос при отсутствии охлаждающей жидкости;
3. Использовать АВЗ без вакуумного масла;
4. Отводить выхлоп в то же помещение, где находится насос;
5. Подключать устройство к системе, которая вырабатывает больше 4% воды;
