Реле регулятора напряжения генератора: устройство и принцип работы

Назначение реле-регулятора напряжения на ВАЗ 2106

Как известно, система электроснабжения ВАЗ 2106 состоит из двух важнейших элементов: аккумулятора и генератора переменного тока. В генератор вмонтирован диодный мост, который автомобилисты по старинке называют выпрямительным блоком. Его задача — преобразовывать переменный ток в постоянный. А для того чтобы напряжение этого тока было стабильным, не зависело от скорости вращения генератора и сильно не «плавало», применяется устройство, называемое реле-регулятором напряжения генератора.

Внутренний регулятор напряжения ВАЗ 2106 отличается надёжностью и компактностью

Этот прибор обеспечивает постоянное напряжение во всей бортовой сети ВАЗ 2106. Если реле-регулятора не будет, напряжение будет скачкообразно отклоняться от среднего значения в 12 вольт, причём «плавать» оно может в очень широком диапазоне — от 9 до 32 вольт. А поскольку все потребители энергии на борту ВАЗ 2106 рассчитаны на работу под напряжением в 12 вольт, то без должного регулирования питающего напряжения они просто перегорят.

Конструкция реле-регулятора

На самых первых ВАЗ 2106 устанавливались контактные регуляторы. Увидеть такое устройство сегодня практически невозможно, поскольку оно безнадёжно устарело, а ему на смену пришёл регулятор электронный. Но для знакомства с этим устройством нам придётся рассмотреть именно контактный внешний регулятор, так как на его примере конструкция раскрывается наиболее полно.

Первые внешние регуляторы ВАЗ 2106 были полупроводниковыми и выполнялись на единой плате

Итак, основным элементом такого регулятора является обмотка из латунной проволоки (примерно 1200 витков) с медным сердечником внутри. Сопротивление у этой обмотки постоянное, и составляет 16 Ом. Кроме того, в конструкции регулятора имеется система вольфрамовых контактов, регулировочная пластинка и магнитный шунт. А ещё есть система резисторов, способ соединения которых может меняться в зависимости от требуемого напряжения. Наибольшее сопротивление, которое могут выдать эти резисторы, составляет 75 Ом. Вся эта система находится в прямоугольном корпусе из текстолита с выведенными наружу контактными площадками для подключения проводки.

Принцип работы реле-регулятора

Когда водитель запускает мотор ВАЗ 2106, вращаться начинает не только коленвал в двигателе, но и ротор в генераторе. Если скорость вращения ротора и коленвала не превышает отметку в 2 тыс. оборотов в минуту, то напряжение на выходах генератора не превышает 13 вольт. Регулятор при таком напряжении не включается, а ток идёт прямо на обмотку возбуждения. Но если скорость вращения коленвала и ротора возрастает, регулятор автоматически включается.

Реле-регулятор подключается к щёткам генератора и к замку зажигания

Обмотка, которая подключена к щёткам генератора, мгновенно реагирует на повышение оборотов коленвала и намагничивается. Сердечник, находящийся в ней, втягивается внутрь, после чего происходит размыкание контактов на одних внутренних резисторах, и замыкание контактов на других. К примеру, когда двигатель работает на малых оборотах, в регуляторе задействован лишь один резистор. При выходе двигателя на максимальные обороты включается уже три резистора, а напряжение на обмотке возбуждения резко падает.

Устройство и принцип работы реле

Реле представляет собой катушку, состоящую из немагнитного основания, на которое намотан провод из меди с тканевой или синтетической изоляцией, но чаще всего с диэлектрическим лаковым покрытием. Внутри катушки установленной на нетокопроводящее основание, размещается металлический сердечник. Также в устройстве имеются пружины, якорь, соединительные элементы и пары контактов.

При подаче тока на обмотку электромагнита (соленоида) сердечник притягивает якорь, который соединяется с контактом и электрическая или электронная цепь замыкается. При снижении силы тока до определенного значения, якорь, под действием пружины, возвращается на исходную позицию, вследствие чего происходит размыкание цепи.

Более плавная и точная работа достигается благодаря использованию резисторов, а защиту от скачков напряжения и искрения обеспечивает установка конденсаторов.

У большинства электромагнитных реле имеется не одна, а несколько пар контактов, что позволяет управлять несколькими цепями одновременно.

Простейшая схема устройства электромагнитного соленоида

Если в двух словах, то этот вид коммутационного устройства работает по принципу электромагнитной индукции. Благодаря довольно простому принципу действия реле имеют высокую надежность в эксплуатации.

В видеоролике ниже разъясняется принцип действия электромагнитного КУ:

Watch this video on YouTube

В чем особенности?

При создании твердотельного реле удалось исключить появление дуги или искр в процессе замыкания/размыкания контактной группы. В результате срок службы прибора увеличился в несколько раз. Для сравнения лучшие варианты стандартных (контактных) изделий выдерживают до 500 000 коммутаций. В рассматриваемых ТТР такие ограничения отсутствуют.

Стоимость твердотельных реле выше, но простейший расчет показывает выгоду их применения. Это обусловлено следующими факторами — экономией электроэнергии, продолжительным ресурсом работы (надежностью) и наличием управления с помощью микросхем.

Выбор достаточно широк, чтобы подобрать устройство с учетом поставленных задач и текущей стоимости. В продаже имеются как небольшие приборы для установки в бытовых цепях, так и мощные устройства, используемые для управления двигателями.

Как отмечалось ранее, ТТР отличаются по типу коммутируемого напряжения — они могут быть рассчитаны на постоянный или переменный I. Этот нюанс требуется учесть при выборе.

К особенностям твердотельных моделей стоит отнести чувствительность прибора к нагрузочным токам

Чтобы избежать такой проблемы в процессе эксплуатации, важно внимательно подойти к процессу монтажа и установить в цепи ключа защитные устройства

Кроме того, важно отдавать предпочтение ключам, имеющим рабочий ток в два или три раза превышающий коммутируемую нагрузку. Но и это не все

Для дополнительной защиты рекомендуется предусмотреть в схеме предохранители или автоматические выключатели (подойдет класс «В»).

Шаговые двигатели – типы, устройство и принцип работы, подключение и управление

Как проверить регулятор напряжения генератора

Современный регулятор, совмещенный со щеточным узлом, применяется на большинстве автомобилей иностранного и отечественного производства. Для начала оценим доступ к генератору. Если он труднодоступен и неудобен, то лучше будет снять его с автомобиля. Если же доступ свободный, то снимаем с него реле, не снимая генератор. Но перед этим обязательно нужно снять минусовую клемму с аккумулятора.

Регулятор крепится к генератору со стороны задней крышки обычно двумя болтами. Откручиваем их и аккуратно, чтобы не повредить щетки, снимаем его, предварительно отсоединив от него провода.

Для дальнейшей проверки нам понадобится либо блок питания, либо зарядное устройство, лампа на кальвания на 12 вольт. Главное, чтобы можно было увеличивать и уменьшать напряжение от 10 до 16 вольт. Если для проверки будет использоваться зарядное устройство, то понадобится еще и аккумулятор. Дело в том, что многие зарядные устройства не работают без него.

Подключаем зарядное устройство к аккумуляторной батарее в штатном режиме. Дополнительно к клеммам батареи подсоединяем мультиметр и два провода. Один на плюс, другой на минус. И соединяем их с реле-регулятором. Плюсовая клемма регулятора — это штекер. Минус — металлическая пластинка под одним из крепежных отверстий. Проводами подсоединяем к щеткам лампочку. Стенд готов, можно начать проверку. Блок питания подключается так же, только без аккумулятора.

Подключаем зарядное устройство к внешней сети и включаем его. Ручка регулятора нагрузки должна быть на минимальном уровне. Начинаем потихоньку поднимать напряжение. При этом накал лампочки должен понемногу увеличиваться. При нагрузке 12 вольт и более она должна гореть в полный накал. Продолжаем плавно поднимать напряжение до тех пор, пока не потухнет лампочка, или нагрузка не достигнет значения 15 вольт. Если регулятор исправен, то лампочка должна погаснуть на значении напряжения 14,2 -14,5. При снижении нагрузки лампочка опять загорится.

Если лампочка тухнет до 14 вольт, или достигнуто напряжение более 14,8 вольт, а лампочка все еще горит, то такой регулятор надо менять.

Проверка отдельного регулятора напряжения генератора

Таким же способом проверяется отдельно стоящий стабилизатор. В основном он крепится на кузове в моторном отсеке. Но иногда и на крышку генератора. В любом случае откручиваем его и подсоединяем к стенду. Пусть, например, это будет стабилизатор типа Я112 В.

Плюсовой провод подсоединяем к клеммам «Б» и «В», минус подаем на корпус. Контрольную лампочку соединяем с клеммами «В» и «Ш». Далее делаем все точно так же, как и с совмещенным стабилизатором. Плавно поднимаем нагрузку, при достижении 14,5 вольт должна произойти отсечка. Если отсечки нет, то меняем регулятор.

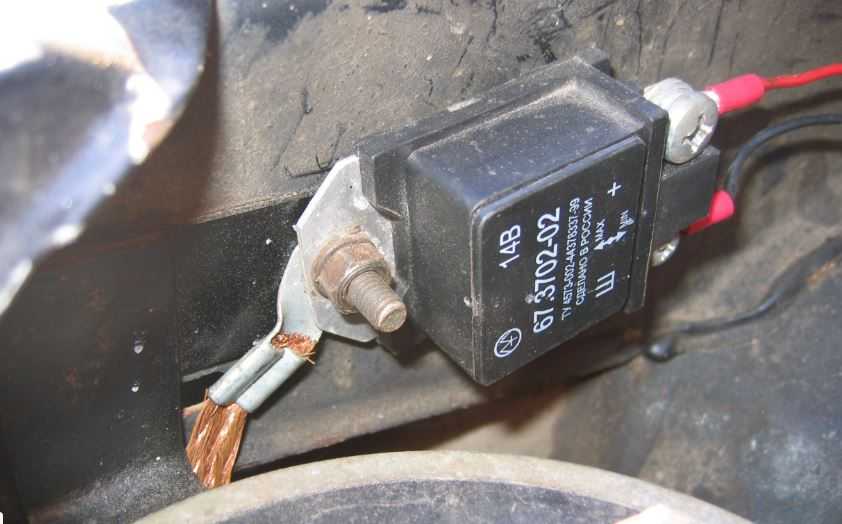

Проверяем устаревший 591.3702−01

Этот устаревший тип реле устанавливался почти на все заднеприводные автомобили. Относится он к отдельно стоящим. Всегда крепился к кузову моторного отсека. Схема подключения для проверки слегка отличается от вышеописанной. Действия и суть проверки остаются прежними.

Здесь имеется всего два контакта. Маркировка выполнена цифрами «67» и «15». Контакт под номером «67» — это минусовая клемма. Соответственно «15» — плюс. Минусовой провод с зарядного устройства закрепляем на корпусе устройства. Плюсовой крепим на клемме 15. Провода контрольной лампочки соединяем: один на корпусе, второй и клемме «67». Наш стенд готов к проверке.

Как проверить мультиметром регулятор к1216ен1

И напоследок пару слов о реле к1216ен1. Этот регулятор устанавливался на заднеприводные, и переднеприводные ВАЗы с инжекторными двигателями. Если учесть тот факт, что таких автомобилей эксплуатируется немало по всему постсоветскому пространству, нельзя обойти его стороной.

Этот регулятор принадлежит к совмещенному реле со щеточным узлом. Его предварительная и основная проверка проводится по вышеописанному методу. Никаких особых отличий нет.

Режимы работы

Чтобы разобраться в особенностях функционирования автомобильного генератора, важно понять особенности каждого из режимов:

  • В процессе пуска двигателя главным потребителем электрической энергии выступает стартер. Особенностью режима является создание повышенной нагрузки, что приводит к уменьшению напряжения на выходе АКБ. Как следствие, потребители берут ток только с аккумулятора. Вот почему при таком режиме батарея разряжается с наибольшей активностью.
  • После завода двигателя автомобильный генератор переходит в режим источника питания. С этого момента устройство дает ток, который необходим для питания нагрузки в автомобиле и подзаряда АКБ. Как только аккумулятор набирает требуемую емкость, уровень зарядного тока снижается. При этом генератор продолжает играть роль главного источника питания.
  • После подключения мощной нагрузки, например, кондиционера, обогрева салона и прочих, скорость вращения ротора замедляется. В этом случае автомобильный генератор уже не способен покрыть потребности автомобиля в токе. Часть нагрузки перекладывается на АКБ, который работает в параллель с источником питания и начинает постепенно разряжаться.

https://youtube.com/watch?v=feRhd7xg6R0

Проверка и замена реле-регулятора напряжения ВАЗ 2107

Проверить реле-регулятор можно и в условиях гаража, однако для этого потребуется несколько инструментов. Вот они:

  • мультиметр бытовой (уровень точности устройства должен быть не ниже 1, а шкала должна быть до 35 вольт);
  • ключ рожковый на 10;
  • отвёртка плоская.

Простой вариант проверки регулятора

Первым делом реле-регулятор необходимо снять с автомобиля. Сделать это не составит труда, он крепится всего на двух болтах. Кроме того, при проверке придётся активно использовать аккумулятор, так что он должен быть полностью заряжен.

  1. Двигатель автомобиля заводится, фары включаются, после чего мотор работает на холостом ходу в течение 15 минут (скорость вращения коленвала при этом не должна превышать 2 тыс. оборотов в минуту);
  2. Капот автомобиля открывается, с помощью мультиметра замеряется напряжение между клеммами аккумуляторной батареи. Оно не должно превышать 14 вольт, и не должно быть ниже 12 вольт.

Сложный вариант проверки регулятора

Этот вариант используется в тех случаях, когда поломку регулятора при проверке простым способом установить не удаётся (например, в ситуациях, когда напряжение между клеммами аккумулятора составляет не 12 вольт и выше, а 11.7 – 11.9 вольта). В этом случае регулятор придётся снимать и «прозванивать» его с помощью мультиметра и обычной лампочки на 12 вольт.

  1. Регулятор ВАЗ 2106 имеет два выхода, которые обознаются как «Б» и «В». На эти контакты подаётся питание с аккумулятора. Существует ещё два контакта, которые идут к щёткам генератора. К этим контактам подключается лампа так, как это показано на рисунке ниже.

Последовательность замены вышедшего из строя реле-регулятора

Перед началом работы необходимо определиться с тем, какого типа регулятор установлен на ВАЗ 2106: старый внешний, или новый внутренний. Если речь идёт об устаревшем внешнем регуляторе, то извлечь его не составит труда, так как он закреплён на арке левого переднего колеса.

Если же на ВАЗ 2106 установлен внутренний регулятор (что вероятнее всего), то перед его извлечением придётся снять с машины воздушный фильтр, поскольку он мешает добраться до генератора.

  1. На внешнем реле рожковым ключом откручиваются два болта, удерживающие устройство на левой колёсной арке.
  2. После этого все провода отсоединяются вручную, регулятор извлекается из подкапотного пространства и заменяется новым.

Есть пара важных моментов, не упомянуть о которых нельзя. Прежде всего, проблема с наружными регуляторами для ВАЗ 2106. Это очень старые детали, которые давным-давно сняты с производства. Как следствие, их практически невозможно найти в продаже. Иногда автовладельцу ничего не остаётся, как покупать внешний регулятор с рук, воспользовавшись объявлением в интернете. Разумеется, о качестве и о реальном сроке службы такой детали автовладельцу остаётся лишь догадываться. Второй момент касается извлечения внутренних регуляторов из корпуса генератора. По каким-то неведомым причинам провода, подключённые к регулятору со стороны генератора, очень хрупкие. Чаще всего они ломаются «под корень», то есть прямо у контактной колодки. Устранить эту проблему не так-то просто: придётся ножом разрезать колодку, перепаивать сломанные провода, изолировать места припоя, а затем склеивать пластмассовую колодку универсальным клеем. Это очень кропотливая работа

Поэтому при извлечении внутреннего регулятора из генератора ВАЗ 2106 следует проявлять крайнюю осторожность, особенно если ремонтом приходится заниматься на сильном морозе

Итак, для того, чтобы проверить и поменять сгоревший регулятор напряжения автовладельцу не потребуются специальные навыки. Всё, что ему нужно — умение пользоваться гаечным ключом и отвёрткой. И элементарные представления о работе мультиметра. Если всё это есть, то с заменой регулятора проблем не возникнет даже у начинающего автолюбителя. Главное, точно следовать изложенным выше рекомендациям.

Источник

Как изготовить реле-регулятор своими руками?

Для изготовления реле-регулятора своими руками нужны схема и немного знаний. В основу модели самодельного регулятора положен принцип разбора генератора и вывода отдельным концом провода от массы.

Для сбора стабилизатора нужно:

  • разобрать генератор и снять статор с двигателя;
  • затем с генератора нужно отпаять массу, припаять к ней отдельный дополнительный провод для обмотки и вывести его наружу. Этот провод и будет одним концом обмотки. Второй конец ― провод генератора;
  • после вывода проводов нужно собрать генератор в обратном порядке.

При таком устройстве у генератора получается 2 провода (всего их должно быть 3). Подключить стабилизатор можно по такой схеме:


Схема изготовления реле-регулятора своими руками

В заключение процесса нужно к клемме «+» подключить желтый провод со старого регулятора, чтобы получить постоянное напряжение на бортах сети. Проверить полученный регулятор напряжения на скутере. На этом процесс создания самодельного прибора можно считать законченным.

Реле-регулятор ― вещь очень полезная и нужная для нормальной работы мопеда. Однако требует внимания и постоянного мониторинга его работы. Поэтому если прибор вышел из строя либо его показатели неудовлетворительные, лучше его заменить на новый, стоимость которого сегодня составляет от 300 до 500 рублей.

Защита от коротких замыканий

В случае повреждения изоляции в цели и по другим причинам может возникнуть КЗ. Чтобы избежать повреждения ТТР используются специальные предохранители. Они разработаны для применения в комплексе с твердотельными изделиями.

Их легко распознать по следующим спецификациям:

  • gR — вставки плавки, работающие в широком диапазоне I. Они используются для защиты полупроводников. На сегодня это одни из наиболее быстродействующих приборов.
  • gS — как и прошлые предохранители, могут работать во всех диапазонах I. Применяются в случае высокой нагрузки, а также для защиты полупроводников.
  • aR — вставки плавки, не имеющие ограничений по I работы. Они устанавливаются для защиты полупроводников от КЗ. Недостатком таких изделий является высокая цена. Вот почему многие отдают предпочтение более доступным автоматам B-класса.

Другие виды электрических реле

Твердотельные

Эти электронные устройства компактны и долговечны, благодаря отсутствию трущихся механических частей. Работу механики здесь выполняют полупроводниковые элементы – биполярные и МОП-транзисторы, тиристоры, симисторы. По сравнению с твердотельными, они имеют следующие преимущества:

  • Низкий уровень шума при работе.
  • Очень высокая наработка на отказ, которая в 100 раз и более превышает ресурс электромагнитных устройств.
  • Быстродействие, составляющее доли миллисекунд, у электромагнитных 50 мс – 1с.
  • Электропотребление ниже на 95 %.

Однако твердотельные реле имеют не только достоинства, но и недостатки. Одним из них является слабая устойчивость к импульсным перенапряжениям, которые электромагнитным реле практически не страшны. При использовании твердотельных реле необходимо предусмотреть схемотехническое решение, которое ограничивает эти импульсы. Есть и еще минусы – нагрев при работе, наличие токов утечки, приводящих к наличию напряжения на фазном проводе даже при отключенном реле.

Твердотельные реле применяют в системах регулирования температуры, в которых в качестве нагревателей используются ТЭНы, в промышленной автоматике, телеметрии, механизмах оборудования, используемого в металлургической и химической индустрии, в медоборудовании, военной электронике.

Герконовые

Реле этого типа представляют собой герконовую катушку. Это баллон, заполненный инертным газом, или внутри которого создан вакуум. Внутри баллона располагают соединительные элементы из пермаллоя – прецизионного сплава (сплава с точно заданным химическим составом), включающего железо и никель. Эти соединительные элементы имеют вид проволоки с контактами. Их покрывают серебряным или золотым напылением. Геркон размещают в середине электрического магнита или в пределах действия его поля. При подаче тока на обмотку электромагнита образуется магнитный поток, который запирает контакты. Герконовые реле могут выполнять функции: замыкающие, переключающие, размыкающие. Преимущества этих устройств – компактные габариты, доступная цена, отсутствие трущихся частей, что продлевает срок службы. Тот факт, что контактная группа располагается в инертном газе или вакууме и надежно защищена от влаги, повышает надежность реле.

При использовании герконовых реле следует избегать:

  • близкого присутствия источника ультразвука, который будет негативно влиять на работоспособность;
  • воздействия постороннего магнитного поля;
  • механических повреждений.

Колба изготавливается обычно из стекла, поэтому ее нужно всячески оберегать от механических воздействий. При разбитой колбе контактная группа срабатывать не будет. Герконовые реле можно использовать только в системах, в которых параметры электропитания находятся в пределах, установленных в технической документации. При подаче слишком высоких токов произойдет размыкание контактов. Нарушения в работе герконовых реле наблюдаются и в случаях подачи тока слишком низкой частоты.

Фотоэлектронные (фотореле)

Основой фотоэлектронного реле является полупроводниковый элемент – фоторезистор, сопротивление которого изменяется в зависимости от изменения освещенности. Фотореле – прибор, широко применяемый коммунальными службами. Он надежен в работе и обеспечивает существенную экономию электроэнергии и безопасность на улицах. При повышении освещенности все осветительное оборудование отключается, а при наступлении темноты – включается. Большинство таких приборов оснащено регулятором порога срабатывания и механическим выключателем.

Автоматический регулятор напряжения

Регулятор напряжения для генераторов

Генераторы, используемые на электростанциях, судовых электростанциях или в резервных энергосистемах, будут иметь автоматические регуляторы напряжения (АРН) для стабилизации их напряжений при изменении нагрузки на генераторы. Первые АРН для генераторов были электромеханическими системами, но современные АРН используют твердотельные устройства. AVR — это система управления с обратной связью, которая измеряет выходное напряжение генератора, сравнивает его с заданным значением и генерирует сигнал ошибки, который используется для регулировки возбуждения генератора. По мере увеличения тока возбуждения в обмотке возбуждения генератора напряжение на его клеммах будет увеличиваться. AVR будет управлять током с помощью силовых электронных устройств; обычно небольшая часть выходной мощности генератора используется для обеспечения тока обмотки возбуждения. Если генератор подключен параллельно с другими источниками, такими как сеть электропередач, изменение возбуждения больше влияет на реактивную мощность, производимую генератором, чем на его напряжение на клеммах, которое в основном устанавливается подключенной энергосистемой. Если несколько генераторов подключены параллельно, система АРН будет иметь схемы, обеспечивающие работу всех генераторов с одинаковым коэффициентом мощности. Регуляторы напряжения на генераторах электростанций, подключенных к сети, могут иметь дополнительные функции управления, помогающие стабилизировать электрическую сеть от сбоев из-за внезапной потери нагрузки или неисправностей.

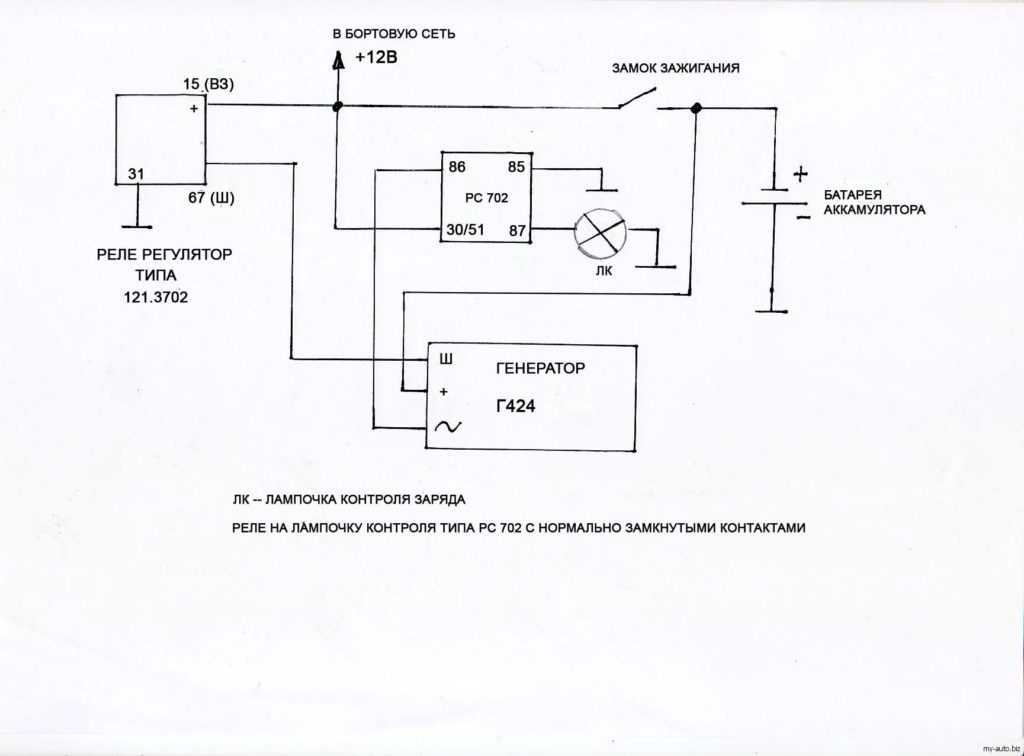

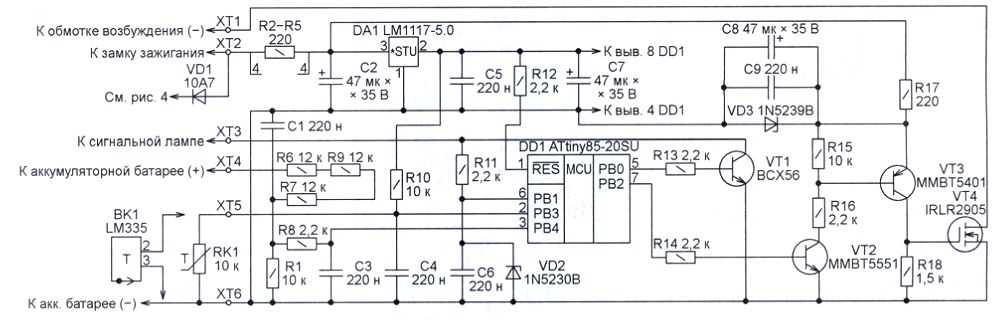

Схема реле регулятора напряжения

Реле-регуляторы напряжения широко используются в системе электрооборудования автомобилей. Его основной функцией является поддержание нормального значения напряжения при изменяющихся режимах работы генератора, электрических нагрузках и температуре. Дополнительно схема реле регулятора напряжения обеспечивает защиту элементов генератора при аварийных режимах и перегрузках. С ее помощью происходит автоматическое включение силовой цепи генератора в бортовую сеть.

Принцип работы реле-регулятора

Конструкции регуляторов могут быть бесконтактными транзисторными, контактно-транзисторными и вибрационными. Последние как раз и являются реле-регуляторами. Несмотря на разнообразие моделей и конструкций, у этих приборов имеется единый принцип работы.

Значение напряжения генератора может изменяться в зависимости от того, с какой частотой вращается его ротор, какова сила нагрузочного тока и магнитного потока, который создает обмотка возбуждения. Поэтому в реле содержатся чувствительные элементы различного назначения. Они предназначены для восприятия и сравнивания напряжения с эталоном. Кроме того, выполняется регулирующая функция по изменению силы тока в обмотке возбуждения, если напряжение не совпадает с эталонной величиной.

В транзисторных конструкциях стабилизация напряжения выполняется с помощью делителя, подключенного к генератору через специальный стабилитрон. Для управления током используются электронные или электромагнитные реле. Автомобиль постоянно меняет режим работы, соответственно, это влияет на частоту вращения ротора. Задачей регулятора является компенсация этого влияния путем воздействия на ток обмотки.

Такое воздействие может осуществляться по-разному:

  • В регуляторе вибрационного типа происходит включение в цепь обмотки и выключение резистора.
  • В двухступенчатой конструкции обмотка замыкается на массу.
  • В бесконтактном транзисторном регуляторе выполняется периодическое включение и отключение обмотки в питающую цепь.

В любом случае,на ток оказывает влияние включенное и выключенное состояние элемента переключения, а также время нахождения в таком состоянии.

Схема работы реле регулятора

Реле регулятор служит не только для стабилизации напряжения. Это устройство необходимо с целью уменьшения тока, воздействующего на аккумулятор, когда автомобиль находится на стоянке. Ток в управляющей цепи прерывается, и электронное реле оказывается выключенным. В результате, ток перестает поступать в обмотку.

В некоторых случаях в выключателе зажигания падает напряжение, оказывая влияние и на регулятор. Из-за этого возможны колебания стрелок приборов, мигание осветительных и сигнальных ламп. Чтобы избежать подобных ситуаций применяется более перспективная схема реле-регулятора напряжения. К обмотке возбуждения дополнительно подключен выпрямитель, в состав которого входит три диода. Плюсовой вывод выпрямителя соединяется с обмоткой возбуждения. Аккумуляторная батарея на стоянке разряжается под действием малых токов, проходящих через цепь регулятора.

Работоспособность генератора контролируется реле, у которого контакты находятся в нормальном замкнутом состоянии. Через них поступает питание для контрольной лампы. Она загорается при включенном замке зажигания, а после запуска двигателя гаснет. Это происходит под действием генераторного напряжения, разрывающего замкнутые контакты реле и отключающего лампы от цепи. Горение лампы во время работы двигателя означает неисправность генераторной установки. Существуют разные схемы подключения, и каждая из них применяется индивидуально, в тех или иных типах автомобилей.

Разновидности реле регуляторов

Прежде, чем произвести самостоятельный ремонт устройства регулирования напряжения, необходимо учесть, что существует несколько типов регуляторов:

  • внешние – повышают ремонтопригодность генератора
  • встраиваемые – в пластину выпрямителя или щеточный узел
  • регулирующие по минусу – появляется дополнительный провод
  • регулирующие по плюсу – экономичная схема подключения
  • для генераторов переменного тока – нет функции ограничения напряжения на обмотку возбуждения, так как она заложена в самом генераторе
  • для генераторов постоянного тока – дополнительная опция отсечения АКБ при неработающем ДВС
  • двухуровневые – морально устарели, применяются редко, регулировка пружинами и небольшим рычагом
  • трехуровневые – дополнены специальной платой сравнивающего устройства и сигнализатором согласования
  • многоуровневые – в схеме имеются 3 – 5 добавочных резисторов и система слежения
  • транзисторные – в современных авто не используются
  • релейные – улучшенная обратная связь
  • релейно-транзисторные – универсальная схема
  • микропроцессорные – небольшие габариты, плавные регулировки нижнего/верхнего порога срабатывания
  • интегральные – встраиваются в щеткодержатели, поэтому заменяются после истирания щеток

Реле генераторов постоянного тока

Таким образом, схема подключения регулятора напряжения при эксплуатации генератора постоянного тока сложнее. Поскольку в стояночном режиме авто, когда ДВС заглушен, необходимо отключить генератор от АКБ.

При диагностике проверка реле происходит на выполнение трех его функций:

  • отсечка аккумулятора во время стоянки машины
  • ограничение максимального тока на выходе генератора
  • регулировка напряжения для обмотки возбуждения

При любой неисправности требуется ремонт.

Реле генераторов переменного тока

В отличие от предыдущего случая диагностика своими руками регулятора генератора переменного тока немного проще. В конструкцию «автомобильной электростанции» уже заложена функция отсечки питания во время стоянки от АКБ. Остается проверить лишь напряжение на обмотке возбуждения и на выходе с генератора.

Если в машине стоит генератор тока переменного, его невозможно завести разгоном с горки. Так как остаточного намагничивания на возбуждающей обмотке здесь нет по умолчанию.

Встроенные и внешние регуляторы

Для автолюбителя важно знать, что измеряют и начинают регулировать напряжение реле в конкретном месте их установки. Поэтому встроенные модификации воздействуют непосредственно на генератор, а выносные «не знают» о его наличии в машине

Управление по «+» и «–»

В принципе схемы управления по «минусу» и «плюсу» отличаются лишь схемой подключения:

  • при монтаже реле в разрыв «+» одна щетка подключается к «массе», другая к клемме регулятора
  • если же подключить реле в разрыв «–», то одну щетку нужно подключить к «плюсу», другую к регулятору

Однако в последнем случае появится еще один провод, поскольку реле напряжения является устройством активного типа. Для него необходимо индивидуальное питание, поэтому «+» нужно подвести отдельно.

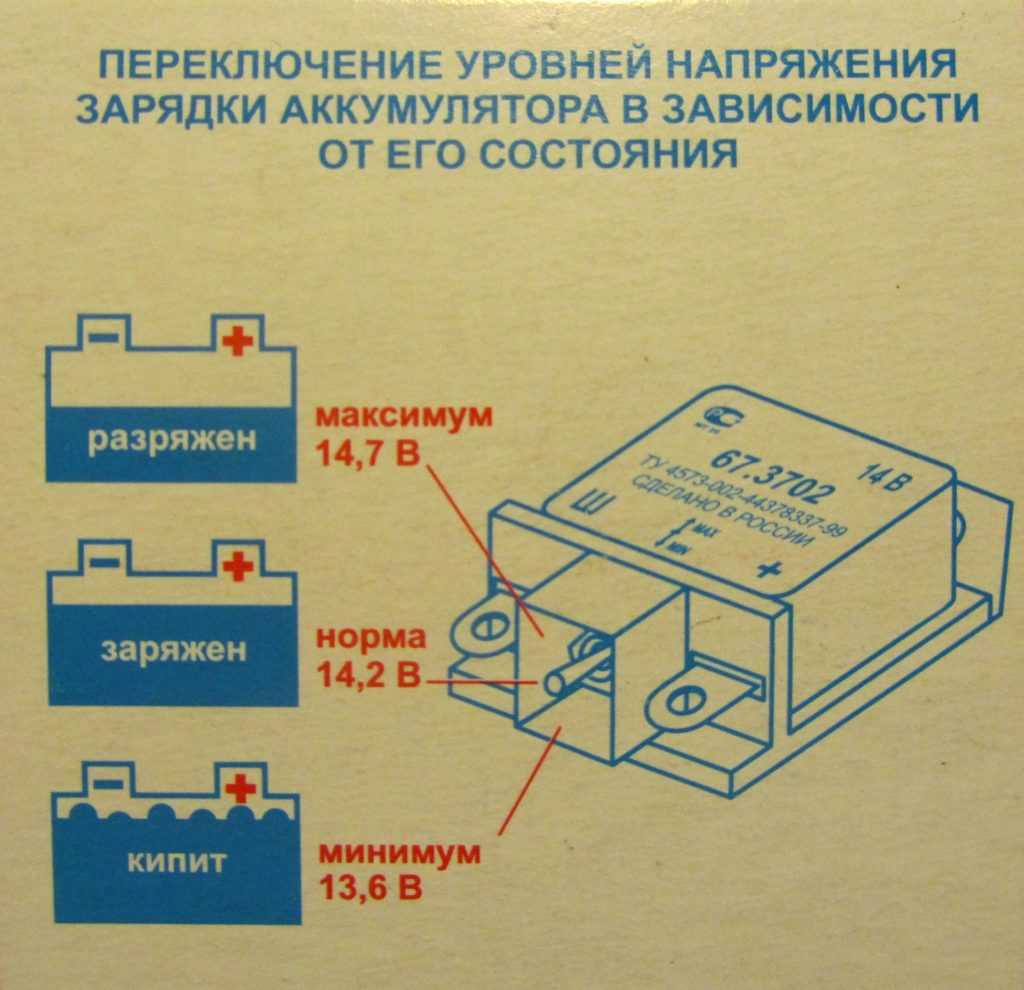

Двухуровневые

На начальном этапе в машинах устанавливались механические двухуровневые регуляторы напряжения с простым принципом действия:

  • через реле проходит электрический ток
  • возникающее магнитное поле притягивает рычаг
  • сравнивающим устройством служит пружина с заданным усилием
  • при увеличении напряжения контакты размыкаются
  • на возбуждающую обмотку поступает меньший ток

Использовались механические двухуровневые реле в автомобилях ВАЗ 21099. Основным минусом являлась работа с повышенным износом механических элементов. Поэтому на смену этим приборам пришли электронные (бесконтактные) реле напряжения:

  • делитель напряжения собран из резисторов
  • стабилитрон является задающим устройством

Сложная схема соединения и недостаточно эффективный контроль напряжения привели к снижению спроса на эти приборы.

Трехуровневые

Однако двухуровневые регуляторы, в свою очередь, так же уступили позиции более совершенным трехуровневым и многоуровневым приборам:

  • напряжение выходит с генератора на специальную схему через делитель
  • информация обрабатывается, действительное напряжение сравнивается с минимальным и максимальным пороговым значением
  • сигнал рассогласования регулирует силу тока, поступающего на возбуждающую обмотку

Более совершенными считаются реле с частотной модуляцией – в них нет привычных сопротивлений, зато увеличена частота срабатывания ключа электронного. Управление осуществляется логическими схемами.

Как проверить РР мультиметром на мопеде?

Проверку реле-регулятора на китайском скутере проводят с применением мультиметра с функцией вольтмерта. Для этой цели обычно применяют простой DT-830 (или аналог). Диагностику и замер напряжения на выходе лучше проводить на снятом приборе.

Алгоритм проверки:

  1. Нужно открутить обтекатель с центральной фазой и найти на раме прибор с 4 проводами: красным, зеленым, желтым и белым.
  2. Затем завести скутер и на холостом ходу проверить напряжение: замерить его между зеленым и красным проводом, выставив мультиметр на предельное значение 20 В.
  3. Если на дисплее мультиметра показана цифра 14,6-14,8 В ― это норма. Для стабилизаторов на китайских мопедах это рабочее штатное напряжение. Если же на холостом ходу мультиметр показывает значение 15-16 В ― это высокий показатель напряжения. Это говорит о неисправности реле-регулятора.
  4. Затем нужно проверить напряжение, поступающее на осветительные лампы. На центральную лампу ближнего (дальнего) света подаётся переменное напряжение, поэтому мультиметр следует перевести в режим измерения переменного тока с параметром 20 В.
  5. Далее замеряем напряжение между зеленым и желтым проводом (зеленый ― общая электросеть мопеда). Если мультиметр показывает напряжение сети до 12 В, значит электроприборы работают без дополнительной нагрузки.
  6. Если же на холостом ходу это значение 16 В и выше, а при резком увеличении оборотов двигателя подскакивает до 25 В ― прибор не стабилизирует напряжение и, следовательно, не работает. При таких показаниях прибор нужно заменить на новый.


С применением мультиметра проводят проверку реле-регулятора на китайском скутере

Для того чтобы сделать измерение, нужно:

  • переключить прибор в режим «КилоОм» и снять регулятор;
  • затем поставить щупы на первую пару выводов (АВ). Тестер должен показывать значение не более 18 кОм;
  • после этого меняем положение щупов на выводах в обратном направлении (ВА) и замеряем напряжение еще раз ― на приборе стрелка должна показывать 0;
  • затем устанавливаем щупы на следующую пару выводов (СД) и замеряем показания на этой паре;
  • меняем местами щупы (ДС) и замеряем показатель повторно;
  • остальные замеры не имеют контакта и не проверяются. Показатель при их проверке должен быть нулевой.

Таким способом проверяются регуляторы на популярных японских моделях с малым объёмом двигателя таких брендов, как Honda (Leard, Dio, Tact), Suzuki, Yamaha.


Заменить неисправный реле-регулятор на скутере не составит труда

Твердотелки – надо ли их использовать?

Для начала рассмотрим также целесообразность применения таких реле. Например, реальный случай:

Другой случай, когда такие реле не нужны:

О перегрузках и защите твердотельных реле будет подробно сказано ниже, а в данном случае целесообразно применить обычный контактор, который прекрасно справляется с перегрузкой и стоит в 10 раз дешевле.

Поэтому, за модой гнаться не стоит, а лучше применить трезвый расчет. Расчет по току и по финансам.

Если кому-то придёт в голову, можно кнопкой звонка или герконом запускать двигатель мощностью 10 кВт! Но не так всё просто, подробности будут ниже.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
