Как проверить регулятор напряжения генератора kia

Оценка уровня заряда

Для предварительной диагностики АКБ нужно знать как проверить заряд. Сначала необходимо провести замер напряжения при заглушенном двигателе. Снять показания можно простым тестером. Этот прибор легко приобрести в магазине электротоваров и в дальнейшем он не раз пригодиться. Лучше всего купить цифровой вариант. Он позволит получить более точные показания.

  • напряжение 12,9 — говорит о заряде АКБ в 90%
  • напряжение 12,5 — в 50%
  • напряжение 12,1 — почти разряжен, в 10%

Лучше производить замер перед запуском двигателя. Можно достаточно точно определить будет ли он успешным.

Запускаем двигатель. Снова проводим замер тестером. Норма — напряжение от 13,5 до 14,0 В. Если уровень немного выше, волноваться не нужно, через некоторое время он снизится. Это займёт 5-10 минут.

Для дальнейших действий нужно выключить все приборы автомобиля, потребляющие достаточно много электроэнергии. И снова провести замер. При нормальной работе электронного регулятора машины, напряжение на клеммах будет в норме.

Важно! При уровне 13,0-13,4 В не будет полноценного тока заряда. А если уровень опускается ещё ниже — скорее всего проблемы с генератором автомобиля.. Оценить его исправность можно одним нехитрым способом

Нужно постепенно увеличивать нагрузку. Сначала включить ближний свет. Затем — дальний. Включить музыку, кондиционер и другие приборы. Каждый раз производить замер.

Оценить его исправность можно одним нехитрым способом. Нужно постепенно увеличивать нагрузку. Сначала включить ближний свет. Затем — дальний. Включить музыку, кондиционер и другие приборы. Каждый раз производить замер.

Напряжение должно немного падать на 0,1-0,2 В. Но его уровень оставаться выше 13 вольт. В противном случае, нужно проверить щетки генератора, скорее всего они пришли в негодность.

Убедившись, что все вышеперечисленные параметры не выходят за пределы нормальной работы аккумулятора, можно переходить к оценке его нагрузочной способности.

Типы реле – регулятора

Если утрировать то видов всего два, но каждый работает по одинаковому принципу, а именно «режет» или увеличивает напряжение до нужного показателя.

Совмещенный со щеточным узлом. Обычно крепится на сам генератор, в корпусе где находятся щетки, находится и реле-регулятора.

Отдельный. Обычно крепится на кузове автомобиля, провода идут от генератора на него, а только после на аккумулятор.

Корпуса неразборные и туго и у другого типа (зачастую залиты герметиками или специальными клеями), то есть они не ремонтируются. Если честно то стоят они достаточно дешево, особенно на наши ВАЗ, так что легче купить новый, чем ковырять старый.

Это самые распространенные виды, конечно, раньше были так называемые совмещенные с клеммами, но они не прижились, потому как устройство не очень удобное, поэтому про них рассказывать не буду.

Если ваше реле «накрылось» идет постоянный перезаряд, тогда стоит его менять, однако для начала нужно убедиться что дело именно в нем. Сейчас существуют всего два способа проверки: — не снимая на самом автомобиле, и проверка уже снятого реле. Разберем оба варианта.

Как самостоятельно проверить реле-регулятор генератора мультиметром или лампой

В случае подозрения на неисправность системы заряда аккумулятора проверку следует начинать с контроля напряжения на АКБ при заведенном двигателе. Оно должно быть в пределах 13,3 – 14,5 Вольт. Напряжение

более 15 Вольт – верныйпризнак неисправности реле-регулятора.

Далее проверку следует продолжить прозвонкой управляющего провода, идущего на реле-регулятор

. Обычно к генератору идет один толстый провод на Заряда и один тонкий на вывод реле-регулятора.

Видео — как проверить реле-регулятор

без регулируемого источника питания:

Иногда есть еще один для управления тахометром. Следует прозвонить управляющий провод на массу. Сопротивление ниже 10 Ом также будет свидетельствовать о неисправности реле-регулятора.

Следующие проверки следует производить на снятом с генератора реле-регуляторе. В большинстве случаев это можно и следует делать, не демонтируя генератор

. Как проверить регулятор давления топлива — youtube. Реле-регулятор обычно крепится на генераторе двумя-тремя болтиками или винтами.

После этого необходимо собрать простенькую схему.

или другой ее вариант

В качестве лампочки можно взять обычную салонную лампу. Ее свечение будет свидетельствовать об исправности реле-регулятора. На снятом реле также следует проверить

состояние щеток.

Схема

В общем виде схему авто генератора можно изобразить так:

Она содержит последующие главные узлы:

  • выпрямительный мост 5 и 6;
  • выпрямительный мост питания реле-регулятора 7;
  • реле-регулятор 11;
  • щетки обмотки возбуждения 10;
  • обмотка возбуждения (якорь) 9;
  • обмотка статора 8;
  • индикаторная лампа 4;
  • аккумуляторная батарея 3;
  • контактная группа замка зажигания 1;
  • конденсатор 2 (может отсутствовать).

Общий механизм работы генераторов переменного тока вымыслил превосходный Тесла. Неизменный ток через обмотку возбуждения индуцирует магнитное поле. Во время вращения катушки возбуждения (якоря) снутри обмотки статора в последних генерируется переменное напряжение.

Это напряжение

преобразуется в постоянное выпрямителем, выполненным на диодном мосте 5 и 6. Выпрямленноенапряжение заряжает аккумуляторную батарею. Чем выше ток в обмотке возбуждения, тем будет выше напряжение генератора.

Какую функцию выполняет реле-регулятор? По существу, он является усилителем с обратной связью. То есть, как только повышается напряжение

, его схема уменьшает ток через обмотку возбуждения.

Соответственно, напряжение генератора

уменьшается. Тогда он повышает ток обмотки,напряжение генератора увеличивается. И так до бесконечности. В конечном счете, напряжение генератора стабилизируется на определенном уровне. Весь этот процесс стабилизации длится доли секунды.

Реле-регуляторы классифицируют по элементной базе исполнения

  • релейные;
  • транзисторно-релейные;
  • транзисторные (в автомобилях до 90-х годов);
  • интегральные (в современных автомобилях);
  • микропроцессорные с программным управлением (Audi, BMW).

По конструктивному исполнению

  • внешние, закрепляемые на элементах кузова;
  • встроенные;
  • встроенные, совмещенные со щетками.

В современных автомобилях чаще всего используют устройства, совмещенные со щетками. В этом есть свой недостаток: когда изнашиваются щетки, приходится менять и реле-регулятор. И наоборот, отказ реле-регулятора может привести к замене здоровых щеток.

Некоторые специалисты меняют только щетки, расположенные совместно с реле-регулятором. Это не лучший вариант из соображений надежности, тем более стоимость реле-регуляторов распространенных автомобилей не так велика и может быть даже ниже стоимости замены щеток.

Проверка снятой детали

Можно тестировать и снятый с генератора элемент. Для этого нужно включить лампу 1–3 Вт, 12 В между щётками щёткодержателя. Необходимо по очереди подключить источники питания к выводам D+ и «масса». Сначала присоединяем источник на 12 В, затем — на 15–16 В. Если всё нормально, то при подключении первого варианта лампа будет гореть, а со вторым гаснуть. Если она горит и там, и там, значит, есть пробой в регуляторе. Совсем не горящая лампа свидетельствует об обрыве или отсутствии контакта между составными элементами. Чтобы проверить наличие контакта, подключите лампу не к щёткам, а к выводам D+ и DF.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Как проверить реле регулятора генератора. Своими руками, при помощи мультиметра. Очень просто

Проблемы «недозаряда», как в принципе и «перезаряда» аккумулятора, могут быть вызваны многими причинами, но самая первая и самая распространенная на многих автомобилях (наши ВАЗ здесь не исключение), а также на многих мотоциклах, является выход реле-регулятора генератора из строя. Этот прибор, не смотря на свою компактность, убережет вашу батарею и сделает ее срок службы намного больше. Однако если он выходят из строя, это может просто убить АКБ в считанные недели, поэтому если увидели белые потеки, а также, двигатель не запускает после ночи, даже «не крутит» стартер – самое время проверять реле регулятор вашего автомобиля, а вот как это сделать своими руками, а вам сегодня подробно расскажу …

  • Типы реле – регулятора
  • Как проверить реле — регулятора не снимая с машины?
  • Проверяем совмещенный реле-регулятора автомобиля
  • Проверка отдельного реле
  • Старый тип или проверка 591.3702-01
  • Что еще может быть?

Для начала определение

Реле-регулятор – это устройство, которое регулирует ток от генератора автомобиля, не давая перезарядить аккумулятор, уберегая его от перезаряда, губительного для батареи. Таким образом, это устройство намного продлевает срок службы АКБ.

По сути это просто стабилизатор напряжения, который не дает напряжению от генератора превышать порог в 14,5 Вольта, это очень точный прибор и обязательный для всех типов автомобилей. Однако его можно различить на два типа.

Ремонт электрогенератора

В ходе ремонта можно осуществить замену щеток генератора Киа Рио 3 поколения, регулятора напряжения, подшипников.

Для восстановительных нужны:

  • мультиметр;
  • съёмник;
  • молоток;
  • рожковые ключи на 7 и 10;
  • накидной ключ на 27;
  • ключ Torx T50;
  • крестовая и отвёртка с плоским жалом.

На предварительно снятом генераторе Kia Rio 3 поколения выполняются следующие операции:

  1. Используя ключ Torx удерживается вал электрогенератора, выкручивается и снимается фиксирующая гайка шкива. Для фиксации шкива шпонка не используется, надёжное соединение обеспечивается затяжкой гайки с требуемым моментом.
  2. Демонтируется дистанционная шайба, предварительно запомнив как она установлена. Рекомендуется фотографировать все этапы работы, чтобы ничего не перепутать при сборке.
  3. Маркером помечается взаимное расположение крышек электрогенератора с защитным кожухом статора.
  4. Выкручиваются два крепежных винта пластиковой крышки электрогенератора, она демонтируется.

Проверка щеток, замена подшипника передней крышки

Для замены щеток генератора Kia Rio 3 поколения:

  1. Выкручиваются три фиксирующих болта, извлекается щеткодержатель совместно с регулятором напряжения.
  2. Оценивается состояние щеток, лёгкость их хода. Если высота выступающей части щеток менее пяти миллиметров, то необходимо выполнить замену. Для этого можно сменить как отдельно щетки, так и полностью щёточный узел.

При выходе из строя подшипника генератора Киа Рио 3:

  1. Выкручиваются стяжные болты в количестве четырех штук, демонтируется передний защитный кожух.
  2. Съемником ротор выводится из подшипника переднего кожуха.
  3. После откручивания четырех крепежных винтов снимается прижимная пластина с шарикоподшипником переднего кожуха.
  4. Используя оправку соответствующего размера и молоток, выбивается подшипник.
  5. Монтаж нового шарикоподшипника проходит головкой так, чтобы ее торцевая часть попадала на наружное кольцо забиваемого.
  6. Оценивается состояние переднего подшипника на якоре. При люфте или затруднении хода осуществляется замена.
  7. Съемником выполняется демонтаж шарикоподшипника.
  8. В момент установки нового подшипника, направьте усилие оправки на внутреннее кольцо.

Тест выпрямительного блока, обмотки статора

Диагностика статора и ротора электрогенератора Киа Рио 3:

  1. Отжав контакты, отсоединяются три вывода обмотки статора от выпрямительного блока.
  2. Выпрямительный блок демонтируется совместно с задним кожухом. Три элемента диодного моста запрессованы в задний кожух и сваркой соединены с выпрямительным блоком, поэтому разборка, ремонт узла невозможен.
  3. Осуществляется проверка целостности обмотки ротора. Для этого на мультиметре выбирается режим замера сопротивления. Вывода устройства устанавливаются между контактными кольцами. Наличие сопротивления говорит об обрыве в обмотке якоря. Далее проверяется отсутствие замыкания обмотки на корпус. Один вывод мультиметра прикладывается к корпусу якоря, а второй поочередно к контактным кольцам. Прибор должен показать бесконечность, иначе замените ротор.
  4. Проверка целостности обмотки статора. Нормальными считаются следующие показания:
  • нулевое значение сопротивления – при замере между выводами статора;
  • бесконечность – при поочередном замере между каждым выводом обмотки и корпусом.
  1. Проверяется целостность выпрямительного блока:
  • положительные диоды – минусовой вывод черного цвета мультиметра подсоединяется к плюсовому контакту генератора Киа Рио, а положительный вывод красного цвета поочередно прикладывается к трем контактам диодов. Нормальными считаются показания прибора в пределах от 700 до 800 Ом;
  • отрицательные диоды – к минусовому контакту выпрямительного блока подсоединяется черный щуп мультиметра, а красный поочередно прикладывается к трем выводам диодов. Бесконечное сопротивление свидетельствует о целостности элементов;
  • идентично предыдущему пункту проверяется целостность диодов, но щупы мультиметра меняются местами. При этом показания должны находиться в пределах от 700 до 800 Ом.

Блок в салоне

Находится в салоне под панелью, со стороны водителя, за защитной крышкой.

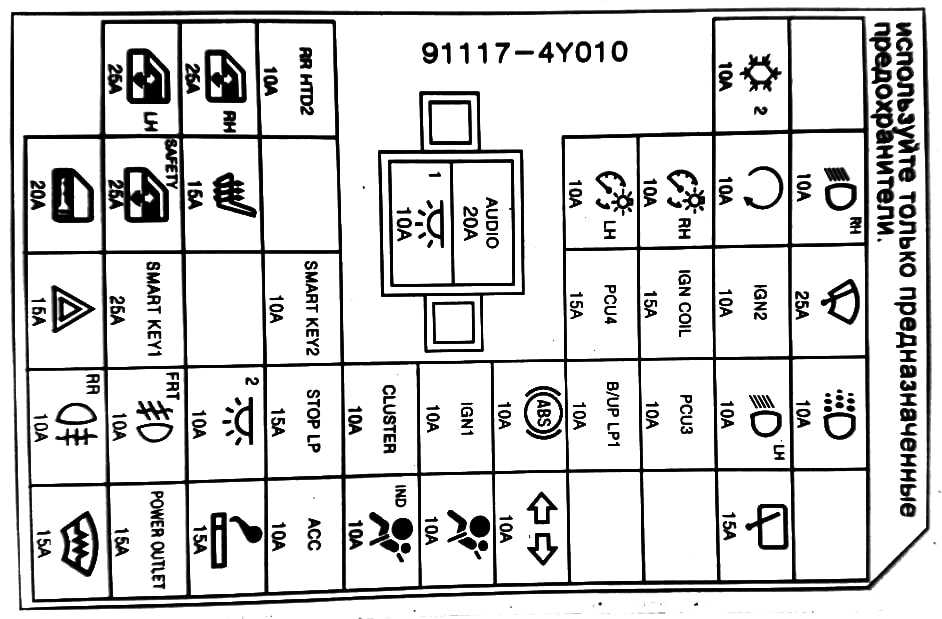

Пример схемы с крышки

Предохранители

Схема

Описание

1 15А FRT Deicer Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна
2 15А P/OUTLET Розетка для подключения дополнительного оборудования
3 15А C/LIGHTER Прикуриватель
4 10А АСС Передняя лампа направленного света, регулятор наружных зеркал с электроприводом, ВСМ, преобразователь тока, ЭБУ электронных ключей, аудиосистема, цифровые часы, головное устройство с навигацией
5 10А А/BAG IND Сигнализатор отключения передней подушки безопасности
6 10А А/BAG Блок управления системой безопасности SRS
7 10А Выключатель аварийной сигнализации
8 10А MOPS 2 ЭБУ ЭУР
9 Резерв
10 15А R/WPR Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11 15А Обогреватель рулевого колеса
12 10А RR Реле заднего противотуманного фонаря
13 15A FRT Реле передней противотуманной фары
14 10A ROOM 2 Реле автоматического отключения освещения (датчик открытия дверей), переключатель на рычаге переключения передач АКПП
15 15A STOP LP Реле, выключатель стоп-сигналов, блок управления системой электронного ключа, ЭБУ электронных ключей, реле НАС, разъем канала передачи данных
16 10A CLUSTER Комбинация приборов, блок ВСМ, аудиосистема, подсветка рычага переключение передач АКПП, модуль контроля давления в шинах
17 10F IGN 1 Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
18 10A ABS Переключатель на передней панели, модуль ESC, реле HAC
19 10A B/UP LP Выключатель фонаря света заднего хода
20 10A PCU Блок управления двигателем, блок управления системой электронного ключа, датчик скорости, переключатель стоп-сигнала, инвертор, ЭБУ кондиционера
21 10А H/LP LH Левая блок-фара
22 10А DAY TIME RUNNING LIGHT Дневные ходовые огни
23 15А HAZARD Реле аварийной сигнализации, ВСМ
24 25А SMK_1 Блок управления электронного ключа
25 15А Электродвигатель люка
26 10А SMK_2 Кнопка пуска и остановки двигателя
27 15А PCU Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28 15А IGN COIL Катушки зажигания, конденсатор
29 10А IGN Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро стекло подьемников (без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
30 25А F/WPR Очиститель ветрового стекла, подрулевой переключатель
31 20А DOOR LOCK Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32 25А SAFETY P/WDW Блокировка электрических стекло подъемников
33 15А S/HEATER Обогрев передних сидений
34 10А Регулятор наружных зеркал с электроприводом
35 10А ROOM 1 Освещение салона, багажника, кондиционер, модуль контроля давления в шинах, цифровые часы
36 20А AUDIOС ISG: преобразователь, Без ISG: аудиосистема, головное устройство с навигацией
37 10А TAIL LH Задний левый фонарь, лампы освещения номерного знака, левая блок — фара, подсветка панели приборов
38 10А TAIL RH Правый задний фонарь, правая блок-фара, подсветка панели приборов
39 10А START Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП)
40 10А H/LP RH Правая блок — фара, комбинация приборов
41 25А P/WDW LHБлок управления стекло подъемниками, переключатель левого заднего стекло подъемника
42 25А P/WDW RH Блок управления стекло подъемниками, переключатель правого заднего стекло подъемника
43 10А RR HTD Система обогрева наружных зеркал заднего вида, ЭБУД/ РСМб ЭБУ кондиционера
44 10А A/CON 2 Кондиционер
45 Резерв

Реле

С обратной стороны блока крепятся не съёмные реле.

Схема

Расшифровка

  1. Реле обогрева заднего стекла
  2. Реле противотуманных фар
  3. Реле задних противотуманных фонарей
  4. Реле габаритных огней
  5. Реле дневных ходовых огней
  6. Реле антиобледенителя ветрового стекла
  7. Реле блокировки дверей
  8. Реле разблокирования крышки багажника
  9. Реле указателей поворота
  10. Реле аварийной сигнализации
  11. Реле электро стеклоподъемников
  12. Реле охранной сигнализации

Как проверить реле — регулятора не снимая с машины?

Косвенные признаки

Если у вас «регулятор» вышел из строя – вы это очень быстро заметите, особенно если на улице зима и морозы. Дело в том, что будет присутствовать либо «недозаряд» либо перезаряд батареи.  При недозаряде – вы попросту не запустите свой автомобиль – приходите на стоянку вставляете ключ, а авто еле – еле крутит двигатель, либо вообще не запускает, иногда гаснут даже лампочки.

При перезаряде – будет происходить практически тоже самое, только поводом будет служить выкипание электролита из банок АКБ. Косвенно можно определить по быстрому уменьшению электролита в банках, и белому налету на аккумуляторе сверху, а также на частях кузова под ним. Стоит уже задуматься и проверить реле регулятора.

Однако это не наш метод, нам нужно убедиться более точно.

Правильный метод

Для этого будем использовать наш вольтметр, нам нужно замерить напряжение на клеммах аккумулятора, при запущенном двигателе. Для начала хочу отметить что при незапущенном двигателе нормальное напряжение должно быть в пределах 12,7В, возможно чуть меньше, но если у вас уже 12В, то АКБ нужно подзаряжать! Или искать причины недозаряда.

показатели напряжения

ИТАК:

  • Запускаем двигатель
  • Ставим мультиметр на значение до 20 Вольт

до 20В

  • Подсоединяем щупы к клеммам
  • Если напряжение примерно в пределах 13,2 – 14В, это нормально.
  • Увеличиваем обороты (скажем до 2000 — 2500), напряжение начнет расти, примерно от 13,6 до 14,2 В, это также нормально.
  • Далее пробуем на максимальных оборотах (более 3500), напряжение должно быть от 14 до 14,5В, но не больше!

Если у вас есть отклонения, в большую или меньшую сторону, а именно при любых оборотах напряжение так и осталось в 12,7В, или даже упало до 12В, то это говорит о неисправности реле-регулятора.

Также если напряжение выше 14,5В, например – 15 – 16В, опять же неисправен реле-регулятора, нужно менять.

Если быть до конца честным, не всегда неисправность указывает только не реле, зачастую выходит из строя сам генератор. Если «регулятор» находится отдельно, то нужно для начала поменять его, если ничего не поменялось, снимаем генератор и полностью проверяем систему. Если щеточный узел совмещен вместе с реле, то генератор нужно снимать обязательно!

Как проверить регулятор напряжения генератора мультиметром и прочими способами

  1. Ваш главный помощник в этом вопросе — мультиметр или вольтметр с классом точности не ниже 1.0. Перед началом диагностики проверьте, правильно ли натянут ремень генератора. Для этого нужно нажать на его центр с усилием примерно в 10 кгс. Если ремень прогнулся больше чем на 15 мм, проблема в нём. Также перед тестированием нужно прогреть двигатель на средних оборотах в течение примерно 15 минут. Обязательно включите фары во время прогревания.Вам понадобится вольтметр с диапазоном шкалы от 0 до 15 В. Замер напряжения осуществляется между выводами «массы» и клеммы «30». Для разных автомобилей показатели нормального напряжения могут быть разными, но в большинстве случаев значение должно составлять примерно 14 В. Если результат выходит за рамки того, что указывает производитель — регулятор, вероятнее всего, повреждён. Проверяем исправность регулятора напряжения генератора Как правильно проверять регулятор напряжения
  2. Для более тщательной проверки вам понадобится помощник. При замере уровня напряжения на клеммах попросите ассистента нажать на акселератор. Если уровень напряжения меняется более чем на 0,5 В, реле вышло из строя.
  3. Также рекомендуется проверить уровень регулируемого напряжения. Это делается подключением вольтметра к клеммам аккумуляторной батареи. Заведите мотор на средних оборотах, включите фары и другие приборы, которые могут потреблять электроэнергию. Величина напряжения должна соответствовать характеристике, свойственной вашей машине. Однако этот метод не даст гарантированного результата, если проводка авто в порядке.

Проверяем исправность регулятора напряжения генератора Подключаем измерительный прибор

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Основные признаки неисправности

Существует два основных «симптома» поломки реле. Это недозаряд или перезаряд аккумулятора. Также неисправность детали можно определить по тусклому свечению фар либо по изменению их яркости при повышении оборотов двигателя.

При недозаряде машина будет запускаться с большим трудом. Однако проявление этого «симптома» может быть и не связано с генератором. Поэтому в первую очередь следует удостовериться в исправности АКБ.

Если же происходит перезаряд батареи — можно не сомневаться, что проблема кроется именно в поврежденном реле. Существуют и другие возможные причины перезаряда, но они встречаются крайне редко. Из-за перезаряда может начаться выкипание АКБ. Определить это можно по уменьшению количества электролита в банках и появлению на батарее белого налета.

При возникновении подозрений на перезаряд или недозаряд АКБ следует провести диагностику генератора.

Проверка отдельного регулятора

Проверка регулятора напряжения у генератора Г-222: 1 — аккумуляторная батарея; 2 — регулятор напряжения; 3 — контрольная лампа.

Как правило, отдельные регуляторы напряжения устанавливали на старые машины, включая отечественные ВАЗы. Но некоторые производители продолжают так поступать до сих пор. Процесс проверки аналогичен. Для этого нужно иметь блок питания с регулятором значения напряжения, лампочку на 12 В, мультиметр и непосредственно проверяемый регулятор.

Для проверки нужно собрать схему, приведенную на рисунке. Сам же процесс аналогичен приведенному выше. В нормальном состоянии (при напряжении в 12 В) лампочка светится. При увеличении значения напряжения до 14,5 В она тухнет, а при понижении — светится вновь. Если в процессе лампа светится или тухнет при других значениях — значит, регулятор вышел из строя.

Проверка реле типа 591.3702-01

Схема проверки реле типа 591.3702-01

Также до сих пор можно встретить регулятор напряжения типа 591.3702-01, который устанавливали еще на заднеприводные ВАЗы (начиная от ВАЗ 2101 и заканчивая ВАЗ 2107), ГАЗ и Москвичи. Аппарат крепится отдельно, и устанавливается на кузове. В целом же проверка аналогична описанному выше, однако отличия состоят в используемых при этом контактах.

В частности, на нем есть два основных контакта — «67» и «15». Первый из них — это минус, а второй — плюс. Соответственно, для проверки необходимо собрать схему, приведенную на рисунке. Принцип проверки остается прежним. В нормальном состоянии, при напряжении в 12 В лампочка светится, а при повышении соответствующего значения до 14,5 В — тухнет. При возвращении значения в исходное значение лампочка загорается вновь.

Классическим регулятором такого типа является аппарат марки РР-380, устанавливаемый на машины ВАЗ 2101 и ВАЗ 2102. Приводим справочные данные, касающиеся этого регулятора.

Регулируемое напряжение при температуре регулятора и окружающей среды (50±3)° С, В:
на первой ступени не более 0,7
на второй ступени 14,2 ± 0,3
Сопротивление между штекером «15» и массой, Ом 17,7 ± 2
Сопротивление между штекером «15» и штекером «67» при разомкнутых контактах, Ом 5,65 ± 0,3
Воздушный зазор между якорем и сердечником, мм 1,4 ± 0,07
Расстояние между контактами второй ступени, мм 0,45 ± 0,1

Проверка трехуровневого реле

Регулируемый источник питания

Некоторые автовладельцы устанавливают на свои машины вместо стандартных “шоколадок” трехуровневые реле, которые являются технологически более продвинутыми. Их отличием является наличие трех уровней напряжения, при котором происходит отсечка питания аккумулятора (например, 13,7 В, 14,2 В и 14,7 В). Соответствующий уровень можно выставить вручную, воспользовавшись специальным регулятором.

Такие реле являются более надежными и позволяют гибко регулировать уровень напряжения отсечки. Что касается проверки такого регулятора, то она полностью аналогична описанным выше процедурам. Только при этом не забудьте про значение, которое выставлено на реле, и соответственно, проверяйте его по мультиметру.

Проверка генератора

Существует один метод, с помощью которого можно проверить работоспособность генератора автомобиля, оборудованного реле регулятора 591.3702-01 с элементами диагностики. Он заключается в следующем:

  • отключить провода, которые шли к контактам 67 и 15 регулятора напряжения;
  • подключить к ней лампочку (исключив из схемы регулятор);
  • снять с плюсовой клеммы аккумуляторной батареи провод.

В случае, если в результате этих действий двигатель не заглох — значит, можно утверждать, что генератор автомобиля в порядке. В противном случае — неисправен и нуждается в проверке и замене.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
