Как проверить реле регулятора генератора. своими руками, при помощи мультиметра. очень просто

Как проверить работу генератора мультиметром

Проверка
генератора мультиметром начинается с замеров напряжения на АКБ на холостых
оборотах и при включении салонного оборудования. Мультиметр переводится в режим
вольтметра, красный щуп прикладывается на «плюс» АКБ, черный на минусовую
клемму. После того, как мотор завели, напряжение на клеммах должно возрасти
до13,8-14,5 В.

Проверка генератора мультиметром

Допускается
увеличение напряжения на дисплее мультиметра до 14,8 В – такой показатель
считается нормальным для современных автомобилей с большим количеством
электронных узлов.

Чтобы
проверить, не перезаряжет ли генератор АКБ, включают дальний свет, печку и
переводят работу двигателя на средние обороты. При исправном генераторе
увеличение вольтажа на дисплее мультиметра не происходит.

Проверка регулятора напряжения

Если
при проверке входного напряжения на АКБ было определено, что уровень
недостаточный, проверяется регулятор напряжения.

Для проверки потребуется перевести тестер в режим вольтметра.
Накинуть щупы на вывод «массы» генератора и клемму 30 или «В+». Показания на
дисплее должны быт в диапазоне 13,5-14,6 В. Если показания ниже регулятор
напряжения требуется заменить.

Проверка диодного моста

Сложнее
всего диагностировать диодный мост, так называемую «подкову». Ее элементы
расположены на изогнутой пластине, силовые диоды в виде дисков менять очень трудно – при их установке не
используется пайка, только сварка, часто перегоревший элемент просто вырезают
из блока. Это уменьшает КПД, но узел остается в рабочем состоянии.

При
прогаре диодов моста рекомендуется не ремонтировать деталь, а менять на новую.
В 80% случаев диоды перегорают после прикуривания автомобиля.

Проверять мост
лучше на демонтированном агрегате после полной разборки. Пробой часто
происходит при переполюсовке клемм, когда водитель путает местами клеммы «плюс»
и «минус». Диоды при такой проблеме перегорают парами. Пробитый диод имеет
нулевое сопротивление, генератор начинает быстро перегреваться, и возрастает
нагрузка на аккумулятор автомобиля. Понять, что диод прогорел, можно по
характерному запаху гари, который чувствуется из-под капотного пространства.

Проверка диодного моста генератора

Мультимер
устанавливается в положение «диод», на прозвон цепи. Первый силовой диод на
подкове слева имеет положительную полярность. Сопротивление исправного диода
составляет в одном направлении, когда к диоду прикладывается красный щуп,
400-700 ом, (черный щуп прикладывается к подкове) при установке черного щупа к
диоду стремится к бесконечности.

Второй
диод на подкове имеет отрицательную полярность, поэтому при прикладывании
плюсового щупа мультиметра к выходу диода, минусового щупа к основе подковы,
сопротивление должно быть бесконечным, при установке черного щупа на диод, а
красного на подкову в пределах 400-700 Ом. Каждый диод прозванивается отдельно.

Проверка обмотки

Первый
признак сгоревшей обмотки – потемнение цвета изоляции проводников. Для элемента
используется медная обмотка и лаковые изоляции, которые «текут» после
значительного увеличения температуры. Во время короткого замыкания цвет провода
темнеет, при этом водители часто ощущают запах гари, который появляется в месте
установки и усиливается при работающем моторе. Определяют прогар обмотки
визуально, для этого узел необходимо снять и осмотреть внутренность ротора
через вентиляционные отверстия.

Проверка обмотки генератора

Перемотка
медного провода нецелесообразна – дешевле поменять деталь, выбрав аналогичную с
подходящими посадочными местами.

Проверить
статор можно мультиметром, переведя его в режим омметра. Диагностика проводится
на снятом агрегате, нормальным считается сопротивление обмотки между выводами в
пределах 0,2 Ом, сопротивление между нулевым кабелем и обмоткой должно быть в
пределах 0,3 Ом. Допустимая погрешность – 2%. Если при измерении сопротивление
стремится к нулю, стартер не пригоден к использованию.

Основные признаки неисправности

Существует два основных «симптома» поломки реле. Это недозаряд или перезаряд аккумулятора. Также неисправность детали можно определить по тусклому свечению фар либо по изменению их яркости при повышении оборотов двигателя.

При недозаряде машина будет запускаться с большим трудом. Однако проявление этого «симптома» может быть и не связано с генератором. Поэтому в первую очередь следует удостовериться в исправности АКБ.

Если же происходит перезаряд батареи – можно не сомневаться, что проблема кроется именно в поврежденном реле. Существуют и другие возможные причины перезаряда, но они встречаются крайне редко. Из-за перезаряда может начаться выкипание АКБ. Определить это можно по уменьшению количества электролита в банках и появлению на батарее белого налета.

При возникновении подозрений на перезаряд или недозаряд АКБ следует провести диагностику генератора.

ГУ или генератор

Генератор в любой автомобильной электросхеме выполняет главенствующие функции. Именно от него зависит нормальное функционирование и эксплуатация машины. Надежное ГУ устанавливается во все иномарки и модели отечественного автопрома.

К примеру, на «шестёрку» ставится ГУ, заряд которого удовлетворяет потребность в электричестве любого штатного компонента. Если не перегружать генерирующее устройство «шестёрки», то автомобиль способен отъездить ещё много и много километров

Однако важно своевременно проводить профилактические процедуры – следить за натяжением ремня и состоянием щёток

ГУ подключается по классической схеме. На примере генератора ВАЗ 2106 рассмотрим его функционирование. Маркируется это ГУ, как Г-221. Представляет собою синхронную электромашину переменного напряжения с ЭЛМГ возбуждением. Внутрь ГУ встроен ВБ (выпрямитель) с 6-ю диодами.

1 обмотка ротора генератора
2 генератор
3 обмотка статора генератора
4 выпрямитель генератора
5 аккумуляторная батарея
6 тумблер зажигания
7 контрольная лампа заряда аккумуляторной батареи
8 реле контрольной лампы заряда аккумуляторной батареи
9 блок предохранителей ВАЗ -2106
10 дроссель
11 термокомпенсирующий резистор
12 добавочные резисторы
13 регулятор напряжения

Простая и понятная схема, не требующая каких-либо тонкостей и специфических знаний. На «шестёрке» ГУ размещается на моторе справа. Крепится к натяжной планке гайкой и к кронштейну своими лапками.

Как видим, на схеме показан выносной регулятор. Он помечен цифрой 13. Генератор указан под цифрой 2, блок предохранителей – под цифрой 9.

Отдельно хотелось бы рассмотреть реле, которое в схеме генератора «шестёрки» играет важную роль. В первую очередь оно служит для того, чтобы подавать информацию водителю о состоянии зарядки. Её, как известно, создаёт генерирующее устройство.

Реле выполнено по тому же принципу, как и все устройства, функционирующие, согласно тем же свойствам. Подключение осуществляется к клемме 30 генератора. Отдельный провод идёт через предохранители к ЗЗ (замку).

Действие реле сводится к следующему: лишь только вольтаж БС снижается (опускается ниже 12-вольтового значения), релейные контакты размыкаются, индикатор задействуется, давая знак водителю.

Для лучшего понимания схемы подключения рекомендуется ознакомиться также с принципами зарядки батареи:

  • как только проворачивается ключ в ЗЗ, на регулятор реле через предохранитель подаётся (вывод 15) электроимпульс;
  • в регуляторе напряжение трансформируется и идёт дальше на положительную щётку ГУ;
  • затем через щётку напряжение идёт на обмотку возбуждения ГУ;
  • затем – на отрицательную щётку, через которую и выводится на массу.

После того, как задействуется реле или после достижения в БС нормального значения вольтажа, ГУ начинает вырабатывать ток с нужным значением. Индикаторная лампа тухнет, а схема начинает работу в заводском режиме. А вот когда общий вольтаж падает, тока оказывается недостаточно, и контакты размыкаются, что приводит к горению лампы разрядки.

Постоянное включение индикаторной лампы заряда свидетельствует о неправильной работе гена. Происходит же это по разным причинам. Для начала следует проверить предохранители: если они в активном состоянии, то внимания заслуживают уже оба реле: регулятор и зарядник. Если и они в порядке, то уже неисправности надо искать в самом генерирующем устройстве.

Прежде чем приступить к замене реле, рекомендуется тщательно проверять функционирование регулятора. Автомобиль запускается, обороты придерживаются в пределах 2500-3000 об/мин. После этого нужно отключить все потребители тока, кроме зажигания. Затем надо измерить напряжение на выводах АКБ.

Зарядка может пропадать в следующих случаях:

  1. Если изношены генераторные щётки.
  2. При неисправностях генерирующего устройства.
  3. Если неисправно реле зарядки.
  4. При выходе из строя выпрямительного блока (диодный мост).

Таким образом, инсталляция выносного реле-регулятора взамен встроенного принесёт много пользы. Дело в том, что современные зарядные системы обладают куда большей мощностью. Тем самым, современные ЗУ и намного сложнее, чем системы старого образца.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Реле-регулятор напряжения ВАЗ 2106 обеспечивает нормальное функционирование важных механизмов и приборов транспортного средства. От него, в частности, зависит адекватная работа системы зажигания автомобиля и его генератора, а также состояние АКБ.

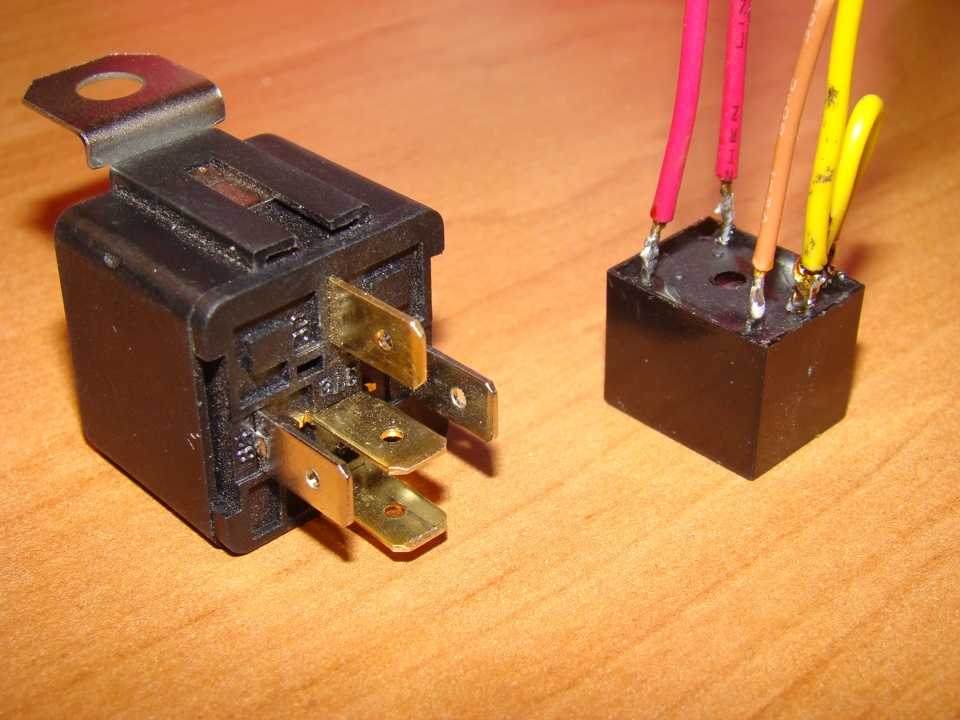

Подготовка к проверке реле на работоспособность

Прежде чем приступать к диагностике устройства, требуется определить назначение выводов проверяемой детали. Для этого используют прилагаемую документацию к прибору, там содержатся все схемы и особенности работы, характеристики устройства.

Распространены случаи, когда схема работы изображена на самом корпусе реле. Точками изображаются контакты, они соединены катушкой индуктивности, переключающие элементы прямыми линиями с пунктиром. Выводы для подачи питания схематически изображаются в виде прямоугольника.

Если реле встроено в схему, на самой плате требуется визуально осмотреть состояние шины и дорожки питания. Для проверки реле тестером можно воспользоваться как цифровыми, так и аналоговыми приборами. Предварительная подготовка и настройка тестеров не требуется.

Проверка на работоспособность осуществляется в несколько этапов:

  • обмотка;
  • нормально замкнутое положение;
  • нормально разомкнутое состояние.

Далее можно приступать непосредственно к диагностике реле.

Способы проверки генератора

  • Проверка ремня;
  • проверка диодов;
  • проверка конденсатора;
  • проверка регулятора напряжения;
  • проверка обмотки ротора.

Проверка ремня генератора – действие, которое стоит проделать, если наблюдается следующее. После запуска двигателя напряжение (без включения нагрузки) меньше нормального, но потом стабилизируется. При включении нагрузки напряжение опять падает. Если есть такие симптомы, значит, проскальзывает ремень генератора, что может быть результатом износа или ослабления. Изношенный ремень натягивать бесполезно, его нужно заменить. Стоит также присмотреться к шкиву – если ремень полностью проваливается в его ручье, значит шкив под замену.

Чтобы проверить диоды генератора ВАЗ 2107 на «пробой» нужно подсоединить положительный щуп омметра к выводу «30», а отрицательный щуп к корпусу генератора. Если сопротивление, показанное прибором, близится к нулю, значит, есть пробой диодов или же замыкание обмотки статора. Для проверки положительных диодов надо подключить положительный щуп к выводу «30», а отрицательный к болту крепления выпрямительного блока генератора. Отрицательные диоды проверяются путем прикрепления положительного щупа к болту крепления блока гены, а отрицательного к корпусу генератора.

Проверка конденсатора подразумевает его снятие с генератора. Если подключить щупы оммометра к выводам конденсатора, то поначалу сопротивление должно уменьшиться, а затем возрасти.

Инструкция проверки

  1. Переключить в режим измерения напряжения мультиметр.
  2. Завести автомобиль.
  3. Замерить уровень напряжения на клеммах аккумулятора или же на генераторных выходах. Оптимальное значение должно колебаться в районе 14-14,2 В.
  4. Нажать на акселератор (как раз тут пригодится помощник, о котором указывалось ранее). Уровень напряжения не должен измениться более чем на 0,5 В. Если же это не так, то можно с уверенностью говорить о неисправности реле-регулятора.

Диодный мост

Данное устройство состоит из шести диодов, которые объединяются в пластину, из которых одна – отрицательная, а вторая – положительная. Три диода имеют массу на катоде, а остальные – на аноде. Осуществить проверку диодного поста можно по этой схеме:

  1. Поставить мультиметр на режим омметра.
  2. Один щуп подсоединить к выводу данного устройства с плюсовым значением, а другой – поочередно подсоединять к таким выводам: «Ф1», «Ф2», «Ф3» и «0». То есть один щуп нужно присоединить к пластине со значением «+», а другим поочередно касаться выводов диодов, что в эту пластину были впрессованы.
  3. Поменять щупы местами и осуществить те же операции. В каком-то из этих случаев мультиметр должен продемонстрировать проводимость, то есть любого рода сопротивление, а в другом – нет. Данная проверка касалась диодов на положительной пластине.
  4. Один щуп подсоединить к отрицательной пластине, второй, как не трудно догадаться – к выводами диодов.
  5. Тем же образом сменить щупы и повторить операции. И опять: проводимость будет присутствовать в каком-то из этих случаев. Так мы проверили пластину с минусовыми значениями.

Автовладельцы должны обратить внимание на то, что сопротивление ни в коем случае не должно быть равно нулю. Если же это так, то есть вероятность пробоя диода

О диодном пробое может сказать также факт отсутствия какого-либо сопротивления в обе стороны в процессе подключения. Диодный мост способен раздавать недозаряд даже при факте одного неисправного диода, поэтому в таком случае автомобиль нуждается в срочной замене этого механизма.

Статор

  • Выводы стартера отсоединить от диодного моста.
  • Осмотреть состояние обмотки, ведь на ней не должно быть любого рода повреждений или подгораний.
  • Поставить мультиметр в режим измерения сопротивления.
  • Проверить обмотку на наличие пробоев: замерить уровень сопротивления между статорным корпусом и любым из выводов обмотки. Данное значение, как это ни странно, попадает в категорию, когда чем больше, тем лучше. Идеальный вариант, когда оно стремится к бесконечности. А если прибор показывает значение, которое ниже 50 КОм, это свидетельствует о скором выходе из строя всего автогенератора.

Ротор

Этот узел выполнен в форме металлического стержня. На который как раз и наматывается обмотку, а на его концах прикреплены кольца, по которым скользят генераторные щетки.

  1. Я рекомендую извлечь ротор и осмотреть состояние подшипников и обмотки.
  2. Присоединить измерительные щупы к контактным кольцам (мультиметр все так же должен находиться в режиме измерения сопротивления). Значение данного показателя должно находиться в пределах 2,3-5,1 Ом.
  3. Несоответствие показателю: сопротивление не показывает совсем – в обмотке произошел обрыв; сопротивление выше – возможен плохой контакт или же дело в том, что выводы обмотки не припаяны как следует к кольцам; сопротивление ниже – возможность межвиткового замыкания.

Вышеприведенная инструкция диагностики автомобильного генератора поможет вовремя выявить неисправности в его работе в так называемых полевых условиях. А это станет причиной предотвращения многих проблем в общем состоянии автомобиля. Кстати, этот алгоритм найдет применение при проверке большинства современных авто, а также на многих отечественных. Но, я повторяю, главное условие заключается в том, чтобы напряжение бортовой сети равнялось 12 В.

Реле-регулятора – назначение, принцип работы, разновидности.

Причиной появления реле-регулятора в схеме электрооборудования автомобиля стал факт, что генератор не всегда выдает на АКБ напряжение, необходимое для правильной зарядки. Основную проблему составляет переменное число оборотов коленвала и, соответственно, вала электрогенератора, выработка последним нестабильного напряжения. Функционирование приборов бортовой сети, зарядка аккумулятора требуют стабилизации выходного сигнала генератора.

Реле-регулятора выполняет функции:

  • Стабилизации напряжения на выходе генератора в заданном диапазоне;
  • Отсечки (отключения цепей заряда) при превышении максимально допустимого уровня.

Через прибор подключается обмотка возбуждения генератора. Фактически РР выполняет функции цепи отрицательной обратной связи – рост числа оборотов приводит к увеличению напряжения на выходе генератора (клеммах АКБ), благодаря РР происходит его снижение на обмотке возбуждения, уменьшение магнитного потока возбуждения, снижение выходного напряжения электрогенератора. При уменьшении оборотов протекает обратный процесс. Таким образом на аккумуляторе получают до 14.2-14.5 В (в некоторых моделях автомобилей до 14.8 В) вне зависимости от скорости вращения вала.

Рекомендуем: Как сделать капремонт двигателя авто своими руками

При превышении указанной величины на контактах АКБ выдача напряжения на клеммы блокируется полностью.

Разновидности реле-регулятора.

РР классифицируют по нескольким признакам.

По используемой элементной базе устройства разделяются на:

  • Релейные, использующие для стабилизации и отсечки только переключение контактов реле;
  • Транзисторные и гибридные транзисторно-релейные, построенные на базе полупроводниковых элементов (применялись в автомобилях, выпускавшихся до 90-х годов);
  • Интегральные, архитектура которых основана на интегральных полупроводниковых и твердотельных переключательных компонентах, работающие в современных авто;
  • Микропроцессорные (микроконтроллерные) с программным заданием алгоритмов (режимов) работы (широко применяются на высококлассных автомобилях, например Audi, BMW).

По исполнению:

Внешние (отдельные устройства, монтируемые на кузовных конструкциях);

  • Встроенные, конструктивно входящие в состав генератора;
  • Совмещенные с щеточным узлом электрогенератора.

Различают также устройства с регулировкой по «+» и «-» (включаются в разрыв соответствующего провода), двух-, трех- и многоуровневые.

Причины при которых нет зарядки генератора

  1. Износ щёток

Самая распространенная причина, при которой генератор не заряжает аккумулятор. Это износ щеток. Угольные контакты, которые передают напряжение от реле регулятора на обмотки ротора стираются, контакт пропадает. При этой неисправности контрольная лампа на щитке приборов перестаёт загораться.

То есть при включенном зажигании, если всё исправно должна загореться контрольный значок зарядки. Двигатель заводится и лампа гаснет. Это означает что генератор работает и заряжает аккумулятор.

В случае если нет контакта на щетках. Лампочка при включении зажигания не загорается. Убедиться в том что именно причина в контактах можно.

   Провод который идет на реле регулятор необходимо замкнуть на массу. Включить зажигание. Лампочка должна загореться. Это означает что нет контакта между щетками и контактными кольцами. Либо произошел обрыв в обмотке ротора.

Если при замыкании провода на корпус контрольная лампочка зарядки не загорелась. Значит, перегорел светодиод. Который подсвечивает значок зарядки. Либо обрыв провода. Требуется прозвонить цепь от реле регулятора до щитка приборов.

2. Неисправность реле-регулятора

Как проверить заряжает ли генератор аккумулятор в случае выхода из строя интегральной схемы реле регулятора. Наблюдается возникновение двух неисправностей. Генератор перестаёт выдавать зарядку. Потому что реле регулятор не подаёт напряжение на обмотку ротора. Либо напротив напряжение генератора растет при увеличении оборотов. Тем самым превышается допустимое для работы электрической системы автомобиля напряжение. Это может привести к перезаряду аккумулятора. Что приведет к разрушению пластин и замыканию аккумулятора. Избыточное напряжение так же приведет к выходу из строя приборов электрооборудования автомобиля.

Проверка реле регулятора

Реле регулятор можно проверить. При помощи блока питания способного плавно изменять напряжение от 10 до 20 вольт.

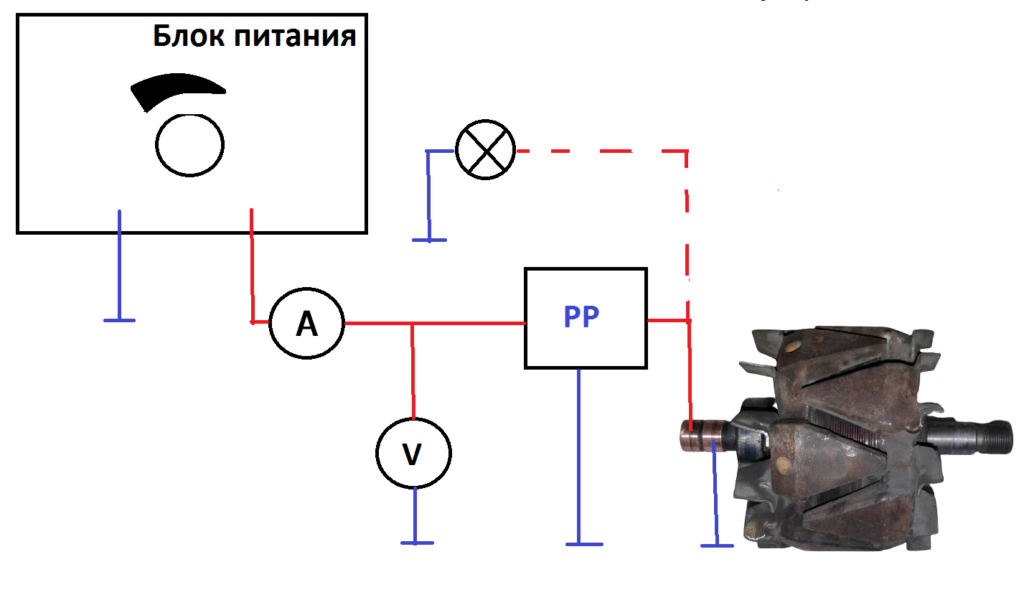

Реле регулятор соединяется по следующей схеме:

При увеличении напряжения свыше 14.2 _+ 0,3 вольта лампочка должна погаснуть. В случае уменьшения напряжения лампочка загорается. Это значит что реле регулятор исправен

3. Слабое натяжение ремня привода генератора.

Если возникло сомнение того что генератор не дает зарядки проверить в  первую очередь необходимо натяжение приводного ремня. Потому что возникающие магнитные потоки создают сопротивление вращению ротора. Когда генератор включается в работу. Слабо натянутый ремень проскальзывает на шкиве генератора. Ротор перестаёт вращаться. Генератор не выдаёт напряжение

Если на натяжение ремня сразу не обратить внимание. Диагностика генератора не даст результатов

По сути дела неисправность придется искать на исправном генераторе. Эта неисправность относится к разряду курьёзных. Но на неё очень часто попадаются.

Это внешние признаки того как проверить заряжает ли генератор аккумулятор. Если их оказалось недостаточно для того чтобы определить неисправность. Далее следует снять генератор. Разобрать его и отдельно проверить его элементы.

Как проверить регулятор напряжения генератора

Современный регулятор, совмещенный со щеточным узлом, применяется на большинстве автомобилей иностранного и отечественного производства. Для начала оценим доступ к генератору. Если он труднодоступен и неудобен, то лучше будет снять его с автомобиля. Если же доступ свободный, то снимаем с него реле, не снимая генератор. Но перед этим обязательно нужно снять минусовую клемму с аккумулятора.

Регулятор крепится к генератору со стороны задней крышки обычно двумя болтами. Откручиваем их и аккуратно, чтобы не повредить щетки, снимаем его, предварительно отсоединив от него провода.

Для дальнейшей проверки нам понадобится либо блок питания, либо зарядное устройство, лампа на кальвания на 12 вольт. Главное, чтобы можно было увеличивать и уменьшать напряжение от 10 до 16 вольт. Если для проверки будет использоваться зарядное устройство, то понадобится еще и аккумулятор. Дело в том, что многие зарядные устройства не работают без него.

Подключаем зарядное устройство к аккумуляторной батарее в штатном режиме. Дополнительно к клеммам батареи подсоединяем мультиметр и два провода. Один на плюс, другой на минус. И соединяем их с реле-регулятором. Плюсовая клемма регулятора — это штекер. Минус — металлическая пластинка под одним из крепежных отверстий. Проводами подсоединяем к щеткам лампочку. Стенд готов, можно начать проверку. Блок питания подключается так же, только без аккумулятора.

Подключаем зарядное устройство к внешней сети и включаем его. Ручка регулятора нагрузки должна быть на минимальном уровне. Начинаем потихоньку поднимать напряжение. При этом накал лампочки должен понемногу увеличиваться. При нагрузке 12 вольт и более она должна гореть в полный накал. Продолжаем плавно поднимать напряжение до тех пор, пока не потухнет лампочка, или нагрузка не достигнет значения 15 вольт. Если регулятор исправен, то лампочка должна погаснуть на значении напряжения 14,2 -14,5. При снижении нагрузки лампочка опять загорится.

Если лампочка тухнет до 14 вольт, или достигнуто напряжение более 14,8 вольт, а лампочка все еще горит, то такой регулятор надо менять.

Проверка отдельного регулятора напряжения генератора

Таким же способом проверяется отдельно стоящий стабилизатор. В основном он крепится на кузове в моторном отсеке. Но иногда и на крышку генератора. В любом случае откручиваем его и подсоединяем к стенду. Пусть, например, это будет стабилизатор типа Я112 В.

Плюсовой провод подсоединяем к клеммам «Б» и «В», минус подаем на корпус. Контрольную лампочку соединяем с клеммами «В» и «Ш». Далее делаем все точно так же, как и с совмещенным стабилизатором. Плавно поднимаем нагрузку, при достижении 14,5 вольт должна произойти отсечка. Если отсечки нет, то меняем регулятор.

Проверяем устаревший 591.3702−01

Этот устаревший тип реле устанавливался почти на все заднеприводные автомобили. Относится он к отдельно стоящим. Всегда крепился к кузову моторного отсека. Схема подключения для проверки слегка отличается от вышеописанной. Действия и суть проверки остаются прежними.

Здесь имеется всего два контакта. Маркировка выполнена цифрами «67» и «15». Контакт под номером «67» — это минусовая клемма. Соответственно «15» — плюс. Минусовой провод с зарядного устройства закрепляем на корпусе устройства. Плюсовой крепим на клемме 15. Провода контрольной лампочки соединяем: один на корпусе, второй и клемме «67». Наш стенд готов к проверке.

Как проверить мультиметром регулятор к1216ен1

И напоследок пару слов о реле к1216ен1. Этот регулятор устанавливался на заднеприводные, и переднеприводные ВАЗы с инжекторными двигателями. Если учесть тот факт, что таких автомобилей эксплуатируется немало по всему постсоветскому пространству, нельзя обойти его стороной.

Этот регулятор принадлежит к совмещенному реле со щеточным узлом. Его предварительная и основная проверка проводится по вышеописанному методу. Никаких особых отличий нет.

Проверка реле при разборном щеточном узле и исполнении в виде отдельного модуля

Зачастую можно протестировать реле-регулятор как отдельный модуль, что устраняет эффект возможного влияние на результаты остальных цепей электрооборудования автомобиля. Данная процедура возможна при исполнении реле:

  • в форме отдельного встроенного модуля щеточного узла;
  • в виде самостоятельного функционального блока, который крепится в рабочем положении на корпусе автомобиля с помощью кронштейна.

В первом случае потребуется демонтировать щеточный узел и дополнительно извлечь из него реле. Во втором случае реле отключается от проводки и для удобства снимается с крепежного кронштейна. Дальнейший порядок действий идентичен с предыдущим случаем. Отличие состоит только в том, что входом тестируемого объекта будет уже прямо вход реле.

Решение о необходимости замены реле принимается аналогичным образом, то есть при несрабатывании или же срабатывании при напряжении свыше 16 В. Сильной стороной такой схемы проверки является однозначный вывод о техническом состоянии реле и точная локализация места отказа.

Регулятор напряжения для скутера своими руками

Реле-регулятор можно сделать своими руками, для этого требуется немного знаний и схемы регулятора напряжения скутера. Мы будем делать регулятор напряжения на китайский скутер своими руками. Самый дешевый вариант, это взять шунтирующий регулятор напряжение. Нюансом является то, что для исправной работы нужно разобрать генератор и вывести отдельным проводом провод от массы.

Было принято решение сделать регулятор напряжения своими руками по той причине, что китайские аналоги столь паршивые, что здесь просто нет слов. Смотрим на фото схема китайс регулятора напряжения:

Будем собирать по этой схеме однофазного генератора:

Для того чтобы сделать реле-регулятор нужно сначала разобрать генератор и снять с двигателя статор. Теперь мы видим такую картину:

На фото видно массу которую надо отпаять, и к ней нам надо припаять отдельный провод на обмотку. После чего его нужно вывести на наружу. Именно этот провод и будет одним концом обмотки. Второй конец – белый провод.

После этого осторожно собираем генератор в обратном порядке. Для чего это все деллось?! У нас с генератора теперь выходит 2 провода которые мы и будем использовать (всех проводов 3) Все изменения, которые произошли можно увидеть на фото ниже:. Подключение регулятора напряжения изображена на этой схеме регулятора напряжения скутера:

Подключение регулятора напряжения изображена на этой схеме регулятора напряжения скутера:

Ну вот и все. Наш регулятор напряжения для скутера своими руками почти закончен. Теперь к клемме «+» аккумулятора скутера нужно подключить желтый провод от нашего старого реле-регулятора.

Kia Rio: Проверка генератора

Kia Rio / Инструкция по эксплуатации автомобиля Kia Rio / Электрическое оборудование / Проверка генератора

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте состояние аккумуляторной батареи.

2. Проверьте состояние проводов, подсоединяемых к аккумуляторной батарее, клемм
аккумуляторной батареи, тяговому реле стартера и реле стартера.

3. Проверьте целостность плавких предохранителей в блоке реле/ предохранителей в
моторном отсеке и блоке предохранителей в салоне автомобиля.

4. Проверьте надежность затяжки болтов крепления генератора.

5. Проверьте состояние ремня привода генератора и его натяжение.

6. Проверьте надежность подсоединения проводов к генератору и соединение с
«массой» блока цилиндров двигателя.

Проверка сопротивления элементов системы зарядки

Эта проверка покажет падение напряжения от выхода генератора (клемма B+) до
положительной клеммы аккумуляторной батареи. Также будет определено падение
напряжения от «массового» контакта генератора (–) до отрицательной клеммы
аккумуляторной батареи.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Затяните стояночный тормоз, убедитесь, что коробка передач находится в
нейтральном положении (механическая коробка передач) или в положении парковки
(автоматическая коробка передач) и пустите двигатель.

2. Установите переключатель вентилятора на максимальную частоту вращения.

3. Включите дальний свет фар и освещение в салоне автомобиля.

4. Увеличьте частоту вращения коленчатого вала до 2400 мин–1 и удерживайте ее
при проведении проверки.

5. Подсоедините отрицательный щуп цифрового вольтметра к положительной клемме
аккумуляторной батареи.

6. Второй щуп цифрового вольтметра подсоедините к выходной клемме генератора B+.
Напряжение, показываемое вольтметром должно быть не более 0,6 В.

7. Если напряжение выше чем 0,6 В, подсоедините положительный щуп цифрового
вольтметра к гайке крепления выходной клеммы генератора и контакту
электрического разъема, соединяющего цепь между генератором и аккумуляторной
батареей.

8. Если напряжение, показываемое вольтметром стало менее 0,6 В, значит
необходимо почистить контакты электрического разъема или обеспечить надежный
контакт между ними.

9. Подсоедините отрицательный щуп вольтметра к отрицательной клемме
аккумуляторной батареи.

10. Подсоедините положительный щуп вольтметра к «массовому» контакту генератора
(–).Напряжение, показываемое вольтметром должно быть не более 0,3 В.

11. Если напряжение выше, чем 0,3 В, подсоедините положительный щуп вольтметра к
гайке крепления «массового» провода и контакту электрического разъема,
соединяющего цепь.

12. Если напряжение, показываемое вольтметром стало менее 0,3 В, значит
необходимо почистить контакты электрического разъема или обеспечить надежный
контакт между ними.

Генератор

ОБЩИЕ СВЕДЕНИЯ
В автомобиле установлен генератор переменного тока с выпрямителем.

Генератор – это трехфазная синхронная электрическая машина с электромагнитным
возбуждением. Напряжение регулир …

Ремень привода генератора

Проверка натяжения

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте состояние ремня привода генератора и шкива на отсутствие износа,
трещин и повреждений. При необходимости, замените ремень привода генератора …

Другое на сайте:

Замена масляного уплотнительного кольца приводного вала
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините приводной вал от коробки передач.

2. Лезвием плоской отвертки снимите уплотнительное кольцо из гнезда коробки передач.

Предупреждение
Очистите гнездо уплотнит …

Ремонт шарниров привода переключения передач
При увеличении зазоров в приводе переключения передач появляется вибрация рычага
переключения передач во время движения, а переключение передач становится нечетким
и затрудненным. В этом случае не …

Обслуживание системы охлаждения (опорожнение, промывка и заправка)
Не допускайте попадания антифриза на открытые участки тела и окрашенные поверхности
автомобиля. Случайные брызги без промедления смывайте обильным количеством воды.
Помните, что антифриз является …

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
