Резистор печки ваз 2109

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Схема подключения резистора печки ваз 2108

Схема включения вентилятора электродвигателя («печки») автомобилей ВАЗ 2108, 2109, 21099 с «низкой» панелью приборов и монтажным блоком 17.3722

Схема включения вентилятора электродвигателя («печки») автомобилей ВАЗ 2108, 2109, 21099 с «высокой» панелью приборов и монтажным блоком 2114

Примечания и дополнения

— Электродвигатель вентилятора может подключаться к бортовой сети либо напрямую (самая высокая скорость), либо через дополнительный резистор имеющий две спирали сопротивления (0,23 Ом и 0,82 Ом). Если в цепь включены обе спирали — скорость низкая, если одна 0,23 — скорость средняя.

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

Печка на ВАЗ 2121, 2131 имеет ряд преимуществ и недостатков. Один из них связан с электровентилятором, который не только слабо дует, но и в процессе работы сильно шумит и свистит. Замена его на вентилятор нового образца решит только часть проблем. Как показывает практика, лучше поставить дополнительный вентилятор от восьмерки по типу «улитка».

Смысл модернизации в том, чтобы установить на Ниву дополнительный электровентилятор от ВАЗ 2108, который будет располагаться в моторном отсеке внутри воздухозаборника, где он штатно стоит на восьмерке. Напомним, штатный вентилятор Нивы 4х4 находится внутри пластикового короба в салоне.

Потребуется: восьмерочный вентилятор печки с кожухом (каталожный номер: 2108-8101091).

Управление вентилятором можно оставить штатное, тогда доработок будет меньше всего. Либо использовать дополнительные детали от ВАЗ 2108:

  • дополнительный резистор печки (артикул: 2108-8101081), который нужно будет разместить в воздухозаборнике рядом с вентилятором;
  • переключатель скоростей вентилятора (2108-3709608), который крепим на панели в салоне внедорожника.

Компоненты системы отопления и вентиляции

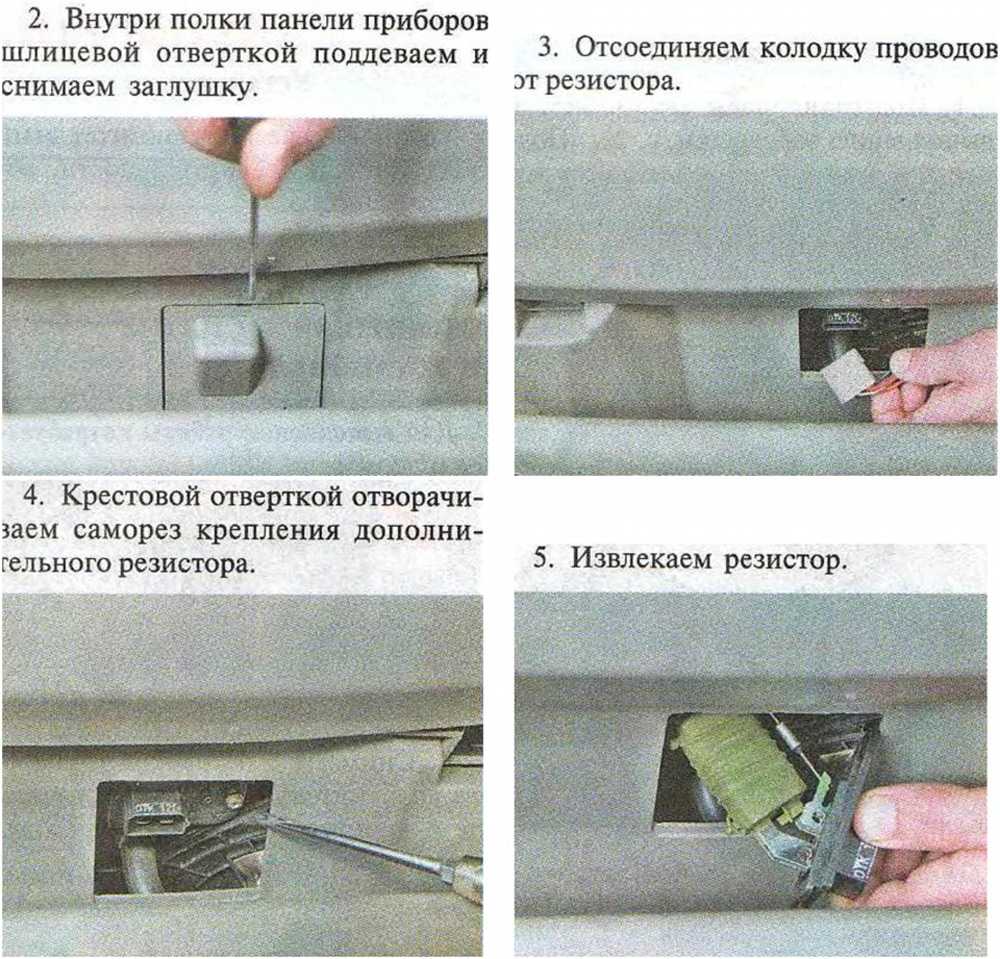

Дополнительный резистор предназначен для уменьшения скорости вращения вентилятора (промежуточные скорости вращения).

Радиатор отопителя установлен в салоне под панелью в пластмассовом корпусе и служит для отдачи тепла салон.

А еще интересно: Дисковые тормоза на ниву задние

Кран отопителя установлен на входе в радиатор печки и служит для регулировки потока тосола, который проходит черед него.

Рычаги управления заслонками служат для распределения воздушных потоков, которые направлены в салон, а также для управления краном отопителя.

Ключевые слова: печка 4х4 | воздуховоды 4х4

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

АвтоВАЗ отзывает Lada Vesta, XRAY и Largus из-за проблем с тормозами

Какой объем топливного бака и запас хода у Lada XRAY

Плюсы и минусы Lada Granta Cross

Какие аксессуары для Lada 4х4 лучше выбрать?

Как подключать электроплиту

Электро-плиты потребляют достаточно большое количество энергии, поэтому их подключение проводится к специально выделенной линии электропитания, ток к которой будет проходить от самого щитка.

Самое надёжное соединение это подключении напрямую ко входным клеммам плиты, надёжность объясняется тем, что оно создаёт наименьшее количество точек соприкосновения.

Единственный минус этого соединения это то, что отключение электропитания происходит через автомат.

Наиболее распространённый и привычный способ подключения это подключение через вилку и розетку. Но, так как они не достаточно сильные, чтобы выдержать большую нагрузку, как у электроплиты, необходимо соединять их с помощью специальных усилителей.

Параметры и номиналы автомата для защиты

Подключение должно быть обязательно с присутствием УЗО и автомата, через которые фаза будет подаваться на розетку. Если у вас имеется дифавтомат, то в этом случае можно использовать и его. Количество тока выбирается по количеству максимального потребляемого тока. Все эти показатели имеются в паспорте вашей электроплиты. Показатели имеют примерно 40-60А. Если, допустим, ваша плита потребляет 40А, то, на всякий случай, во избежание проблем берите автомат примерно на 50А. Хотя, все зависит от того, на какой мощности вы планируете использовать духовку и конфорки. Сила УЗО , в свою очередь, зависит от количества автомата.

Если ваш автомат имеет 50А, то УЗО следует выбирать примерно на 63А, при токе утечке равным 30 мА.

Параметры используемого провода

Медные проводники значительно отличаются от алюминиевых, поэтому их цена достаточно завышена. Они более качественные и безопасные. В последние несколько лет медные проводки используют почти во всей бытовой техники и электропроводке.

Выбор сечения проводников зависит от:

  • Тип сети «220 В или же 380 В».
  • Тип прокладки проводки. Она может быть открытая и закрытая.
  • На сколько много потребляется ток от плиты.

Чаще всего используют такие проводники, которые имеют жилу в 4 или 6 мм.

Помощью при выборе проводника может являться таблица выбора сечения проводников.

Наиболее безопасные и крепкие проводники — одножильные. Их, обычно, используют для соединения самой розетки и щитка. А в случаи с плитой можно выбирать многожильный проводник, так как в этом случае он будет более удобен и уместен.

Как сделать, чтобы печка работала теплее?

Если вы заметили, что отопительная система стала не так эффективно работать, как раньше, то есть несколько вариантов решения такой проблемы:

  1. Для начала необходимо проверить работоспособность термостата. Как показывает практика, зачастую именно по причине вышедшего из строя термостата автовладельцы сталкиваются с проблемой неработающего отопителя.
  2. Проверьте работоспособность радиаторного узла. Демонтируйте его, если вы никогда ранее радиатор не промывали, то его нужно также прочистить и промыть. Если устройство протекает, то, как правило, его ремонт не позволяет решить проблему, поэтому лучше сразу же поменяйте узел.
  3. Проверьте магистрали, то есть шланги и патрубки. Они могут быть изношены, в результате чего через повреждения в конструкции через патрубки может выходить расходный материал. А при отсутствии антифриза в системе, как вы понимаете, отопитель работать не будет. Кроме того, проблема может заключаться в воздушной пробке.
  4. Установите дополнительный насос. Подробнее об этом мы расскажем ниже (автор видео о замене радиаторного устройства на Газели — Denis Legostaev).

Отопитель Газель бизнес устройство.

Управление краном производится автоматически блоком управления отопителем в зависимости выбранной температуры. Кроме того температура подаваемого в салон воздуха регулируется центральной заслонкой, которая поворачиваясь направляет поток воздуха, или часть его, через или в обход радиатора.

Кроме центральной заслонки существует ещё ряд заслонок, которые перераспределяют воздушный поток.Управление заслонками отопитель Газель бизнес, в отличие от предыдущих моделей, осуществляется моторедукторами, а не тросиками. Управление осуществляет блок управления отопителем. Электровентилятор отопителя находится внутри корпуса и для доступа к нему необходимо снять и разобрать весь отопитель. Не смотря на то, что электродвигатель вентилятора используется импортный, это расположение полностью перечёркивает все достоинства отопителя.

Обороты электродвигателя регулируются плавно, поворотом рукоятки на блоке управления, за счёт электронного регулятора расположенного на корпусе отопителя. Для доступа к нему, как и доступа, практически ко всем элементом

Подписывайтесь на канал. Ремонт газели. Как снять панель на газели.

ОБЩАЯ СХЕМА ЦИРКУЛЯЦИИ ВОЗДУХА

Когда в подогреве необходимости нет, заборный и очищенный фильтром воздух подается в салон напрямую из окружающей среды. Если автомобиль оборудован кондиционером, в режиме охлаждения перед попаданием в салон поток проходит испаритель, после чего холодный воздух направляется в дефлекторы (более подробно о принципе работы системы кондиционирования ).

Воздушные заслонки

Перенаправление воздушных потоков для регулирования температуры осуществляется специальной заслонкой. Виды управления заслонкой:

  • механическое. Привод заслонки посредством тяг и тросов соединяется напрямую с переключателем в салоне. В таком случае водитель, перемещая регулятор, вручную дозирует температуру поступающего воздуха;
  • электронное. Заслонка оборудована сервоприводом. Электромотор изменяет положение заслонки, получая команды от блока управления. Такая схема применяется на автомобилях с климатическими установками. Водителю достаточно задать в бортовом компьютере желаемую температуру в салоне, после чего электронный блок управления, ориентируясь на температурные датчики, будет управлять сервоприводом воздушной заслонки.

Рециркуляция

В режиме рециркуляции закрывается основная воздушная заслонка, после чего вентилятор печки начинает забирать воздух из салона. Подобный режим работы позволяет заблокировать доступ неприятных запахов и загрязненного воздуха с улицы, если вы, к примеру, едете за автомобилем по пыльной гравийной дороге.

Виды привода рециркуляции:

  • механический (описан выше);
  • вакуумным. Заслонка соединена с вакуумной системой тормозов. При нажатии кнопки заслонка перемещается за счет вакуума и остается в закрытом положении до следующего нажатия кнопки;

Ремонт и замена неисправных деталей

Многие начинающие автомобилисты задаются вопросами: как снять регулятор печки на Калине, какой светодиод находится в переключателе печки в Калине, что нужно делать, когда не работает переключатель режимов печки на Калине. Отвечая на эти вопросы, хочу сказать, что первоначально необходимо демонтировать наш механизм целиком в сборе, после чего приступают к разборке по следующей схеме:

  • Первым делом отсоединяем «минусовую» клемму от аккумуляторной батареи. Делается это для обесточивания системы, чтобы не замкнуть никакой из датчиков при процессе разборки.
  • Извлекаем магнитолу и отключаем питание, подходящее от жгута проводов.
  • Снимаем рычаг переключения заслонки, далее снимаем регулятор температуры и регулятор распределения воздушных потоков.
  • В нижней части снимаем заглушки, за которыми находятся 2 винта, откручиваем винты крепления и постепенно начинаем вынимать консоль панели приборов.
  • После того как наша панель изъята, необходимо отсоединить разъёмы подачи питания, находящиеся с задней части.
  • После устранения неисправности сборка осуществляется в обратном порядке.

Для осуществления этих работ из инструмента нам понадобятся лишь плоская и крестовая отвёртки.

Затруднительное или невозможное переключение регулятора температурного режима может быть связано, с поломкой самого переключателя. На автомобиле Лада Калина замена переключателя печки осуществляется достаточно легко (при условии выполненных ранее работ по снятию механизма управления отопителя). На задней консоли панели управления отвинчиваем четыре винта крепления блока переключателей. Снимаем фиксаторы крепления тросов, далее выводим тросы из зацепления с приводным агрегатом. Заменяем поломанный переключатель и сборку осуществляем в обратном порядке. При выполнении этих работ даю вам полезный совет: расположение тросов на блоке рычагов необходимо пометить маркером, делается это для того, чтобы при сборке установить тяги на прежние места.

Когда на Калине не работает регулятор температуры печки, основными причинами поломки могут быть: оторвавшийся провод подключения либо выход из строя терморезистора. Лечатся такие неисправности путём пайки провода и заменой поломанного элемента. Бывает, что не работает регулятор печки на Калине, из-за поломки датчика температуры, что происходит достаточно редко. Находится этот датчик внутри плафона салона автомобиля. При выявлении его поломки, необходимо заменить новым.

Отвечая на вопрос, какой светодиод установлен в переключателе печки в Калине, хочу сказать, что стоят там светодиодные лампы мощностью 3 Ватта с напряжением 12 Вольт. Такой лампы вполне хватает для подсветки, однако некоторые автомобилисты устанавливают светодиоды с мощностью 5 Ватт. На процесс работы это не влияет, подсветка просто становится немного ярче.

Подводя итог необходимо отметить, что гораздо комфортнее ездить в тёплом автомобиле. Для того чтобы механизмы переключения отопителя не ломались, необходимо плавно их переключать и резко не дёргать. Удачи вам и пусть ваши автомобиля в зимнее время будут тёплыми и уютными.

Никакие работы по доработке электрики или по подключению дополнительного электрооборудования не могут проходить без электросхем. Далее Вы найдете набор электрических схем ВАЗ 1117, 1118 и 1119.

Ремонт электрической системы отопления салона ВАЗ

– электродвигатель вентилятора не вращается при любом положении переключателя скорости вращения: скорее всего, вышел из строя сам электродвигатель (стерлись щетки), или отсутствует напряжение на клеммах 2 (неисправность замка зажигания) и 4 разъема монтажного блока (сгорел предохранитель F4), также стоит проверить массу самого двигателя (она должна быть не более 3 Ом). Электродвигатель на «классике» ВАЗ 2101 – 2107, а также на ВАЗ 2121, а также на ВАЗ 2121 «НИВА»: установлен в салоне, сразу за радиатором отопления; в ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 – под капотом, в отсеке за моторным щитом; в ВАЗ 2110, 2111, 2112 и Приоре 2170- также под капотом, за пластиковой защитой, на Калине – в салоне, под торпедо.

– максимальные обороты вращения вентилятора, по схеме идут без переключателя, и если у вас не работают только минимальные и средние обороты, то причину необходимо искать в кнопке переключателя оборотов или в дополнительных резисторах (значения на схеме);

– иногда, при включении печки, слышен очень сильный шум, высоких тонов (писк) и нет должного обдува. Это указывает на неисправность самого электродвигателя отопителя (подклинивание крыльчатки или подшипников якоря), в этом случае поможет либо замена, либо разбор и смазка (не рекомендуется, так как помогает на короткий срок);

Отопитель Газель бизнес поиск неисправностей.

Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.

Проверка моторедукторов.

Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу. При включенном зажигании и отопителе необходимо нажать на кнопку, которая управляет этой заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.

Если Вы, находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и, повернув его корпус так же зафиксировать.

Проверка электродвигателя и регулятора оборотов.

Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося ок

Если контрольная лампа горит, а вентилятор не вращается, то его электродвигатель неисправен. Для проверки замерьте сопротивление между выводами электродвигателя в разъёме. Неисправность электродвигателя может быть вызвана зависанием щёток. В этом случае можно попробовать постучать по корпусу отопителя. При этом работа вентилятора может восстановиться до его следующего выключения, возможно больше, но доехать при этом до сервиса можно в тепле.

Если контрольная лампа не горит, при проверке питания, неисправен регулятор оборотов. При неисправности регулятора оборотов, временно можно соединить проводом плюсовой провод на разъёме с предохранителем около аккумулятора. Это позволит добраться до гаража или сервиса в зимний период.

Как снять отопитель Газель бизнес и разобрать его в виду большой трудоёмкости описать тут не имеется возможности, но подробную инструкцию с фотографиями Вы можете скачать с файлообменника Отопитель Газель.

Ниже приведена принципиальная электрическая схема подключения отопитель Газель бизнес и вентиляции.

Электродвигатель отопителя

Схема включения электродвигателя вентилятора отопителя

1 – генератор; 2 – аккумуляторная батарея; 3 – выключатель зажигания; 4 – блок предохранителей; 5 – переключатель отопителя; 6 – добавочный резистор; 7 – электродвигатель вентилятора отопителя

Данные для проверки

Номинальное напряжение, В 12
Номинальная мощность, Вт 20
Частота вращения вала при нагрузке электродвигателя крыльчаткой при напряжении 12 В и температуре (25±10)° С, мин –1 3000 ± 150
Потребляемая сила тока при указанной нагрузке и частоте вращения, не более, А 4,5
Малая частота вращения вала якоря с крыльчаткой, мин –1 2200 ± 150
Потребляемая сила тока при частоте вращения якоря 2200 мин –1 , не более, А 2,7

Электродвигатель МЭ-255 – постоянного тока с возбуждением от постоянных магнитов.

При включении в цепь питания электродвигателя дополнительного резистора 6 вал якоря вращается с уменьшенной частотой. Резистор крепится двумя пружинными шайбами в кожухе вентилятора отопителя. Величина сопротивления резистора – 1,5 Ом при 20° С.

Неисправный электродвигатель рекомендуется, как правило, заменять новым. Единственно возможный ремонт – зачистка коллектора.

1. Отвернуть винты крепления крышки 6 (см. рис. Детали электродвигателя отопителя ) и снять ее.

Детали электродвигателя отопителя

1 – стопорная шайба; 2 – шайбы; 3 – корпус; 4 – якорь; 5 – сухари; 6 – крышка

2. Затем снять с вала якоря стопорную шайбу 1 и вынуть якорь 4 из корпуса.

3. Сборка производится в обратном порядке.

4. Проверка технического состояния аналогична описанной для электродвигателя очистителя ветрового стекла.

Как работает вентилятор печки

Вентилятор системы обогрева салона автомобиля представляет собой обычный двигатель переменного тока. Это может быть как простейший осевой вентилятор, так и диаметральный вариант, который чаще всего устанавливается на современных автомобилях. Устройство внутренней части вентилятора печки ничем не отличается от устройства обычного электродвигателя переменного тока с возбуждением от постоянных магнитов.

Больший интерес для нас представляет работа электродвигателя на разных скоростях. Реализуется эта возможность включением в схему дополнительного сопротивления. Резисторы увеличивают сопротивление, что приводит к уменьшению протекающей в цепи силы тока. Следовательно, вентилятор начинает вращаться медленней. Номинал резистора определяет, насколько сильным будет падение тока в цепи. Последняя скорость вентилятора является прямой, поскольку в цепь не включено сопротивление. Это позволяет вентилятору отопителя оставаться работоспособным, даже если сопротивление вышло из строя.

Схема подключения кнопки печки нива

У нас на Нивах в печке две скорости. Прочел в инете, что можно сделать четыре. На самом деле ничего сложного. В инете левая схема с использованием старого штатного резистора:

Мне она сразу не понравилась, и поэтому я начал разбираться в калиновской схеме. У Шевинивы она абсолютно такая же:

Покупаем Калиновский (Шнивский) резистор с четырьмя контактами (200 руб) и переключатель отопителя калиновский (100 руб):

Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла:

1 – выключатель зажигания; 2 – монтажный блок; 3 – переключатель электродвигателя отопителя; 4 – дополнительный резистор; 5 – электродвигатель отопителя; 6 – элемент обогрева заднего стекла; 7 – выключатель обогрева заднего стекла с контрольной лампой включения; А – к источникам питания; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла.

На автомобиле установлен электродвигатель вентилятора отопителя с возбуждением от постоянных магнитов. Для получения разных частот вращения в цепи питания электродвигателя установлен дополнительный резистор. Резистор имеет три спирали и предохранитель. При прохождении тока через все три спирали обеспечивается 1-я скорость вращения вентилятора отопителя, если ток проходит через две спирали – 2-я скорость, через одну – 3-я скорость. При включении электродвигателя без дополнительного резистора якорь электродвигателя вентилятора вращается с максимальной 4-й скоростью (3000 мин -1 ).

В случае выхода из строя электродвигатель замените новым. Единственно возможный ремонт электродвигателя заключается в зачистке коллектора.

Как видно на схеме, контакты 4 переключателя и резистора замкнуты и идут к плюсу моторчика. У нас из моторчика выходят три провода. Минус – черный, сине-чёрный и красный – плюс (припаяны к одному контакту в моторчике). На всякий случай я заменил короткий красный провод на более длинный (длиннее сине-чёрного). Он пойдёт к переключателю, а сине-черный к резистору( четвёртые контакты). Если будете разбирать моторчик, пометьте крышку.

В месте, где стоял резистор, вырезаем прямоугольник под новый резистор. Чтобы не тянуть провода через верх печки, рядом с резистором, там, где ниша, защищённая от вентилятора, сверлим отверстие и протягиваем провода. Делаем жгут из трёх проводов для 1, 2 и 3 контактов.

На переключателе 1 и 2 контакты меньше, чем остальные. У нас, где рычаги верхние, есть ненужная колодка (для очистителя фар). Я срезал её и собрал все провода. При желании можно купить. Чёрно-синий к 4 , а жгутом соответственно 1, 2, 3. К 5 контакту переключателя (в центре) подключить желто-синий плюс от клавиши печки в самом конце при установке консоли. Подсветку рычажков я сделал отдельно, поэтому провода подсветки окошечек используем для подсветки переключателя.

Для установки переключателя вынимаем родную заглушку, немножко подрезаем справа и слева пластмассу. Ставим переключатель так, чтобы 0 был снизу, а защёлки справа и слева. Для рамки подошла резинка, не знаю от чего. Подрезал и штрихом поставил метки скоростей. Летом переделаю наверно. Для подсветки взял ленту с 9 диодами, прорезал щель, подключил к проводам от подсветки другого окошка (+/- не путать), замазал силиконом. Подсветку родной клавиши подцепил, чтобы провода не болтались:

Другие детали

Меняют также штатный радиатор печки и термостат. Предпочтение отдается трехрядным медным радиаторам. Они более эффективны в работе и реже протекают. Термостат меняют на аналог или дорабатывают его термовставку.

Самостоятельная переделка печки на Ниве 21213 своими руками достаточно трудоемка, занимает немало времени. Для модификации системы отопления этого автомобиля в продаже можно найти готовые наборы, облегчающие эту работу. Порядок действий представлен в видеосюжете «Переделка печки на Ниве 21213 своими руками: видеоинструкция».

Нива-печка салонный фильтр и мотор вентилятора 2108 легко установить своими руками в автомобиль Нива ВАЗ 2121 21213 21214 2131 LADA 4×4 URBAN 21215, 21219, Нива-Бронто, 2129, 21310, Нива-пикап, 21214-М, ЛАДА 4х4 УРБАН.

Принципы построения систем охлаждения

Снижение эффективности работы системы охлаждения приводит к увеличению температуры поршней, уменьшению зазоров между поршнем и цилиндром. Тепловые зазоры уменьшаются до нуля. Поршень задевает за стенки цилиндра, образуются задиры, перегретое масло теряет смазочные свойства и масляная плёнка разрывается. Такой режим работы может привести к заклиниванию двигателя. Перегрев сопровождается неравномерным расширением головки блока, болтов крепления, блока двигателя и пр. В дальнейшем разрушение двигателя неизбежно: трещины в головке блока, деформация плоскостей стыка головки и самого блока цилиндров, образуются трещины сёдел клапанов и т.п. — неприятно даже перечислял, всё это, поэтому лучше до этого не доводить!

Система охлаждения двигателя и масла призвана не допустить подобного развития событий, но для того, чтобы система справилась с поставленными задачами, необходимо использовать качественную охлаждающую жидкость (ОЖ). Низкозамерзающие ОЖ называют антифризами — от английского слова «antifreeze». Ранее ОЖ приготовляли на основе водных растворов одноатомных спиртов, гликолей, глицерина и неорганических солей. В настоящее время предпочтение отдано моноэтиленгликолю — бесцветной сиропообразной жидкости с плотностью примерно 1,112 г\см2 и температурой кипения 198 гр. Задача ОЖ не только охлаждать двигатель, но и не кипеть во всём диапазоне температур работы двигателя и его компонентов, иметь высокую теплоёмкость и теплопроводность, не пениться, не оказывать вредного воздействия на патрубки и уплотнения, обладать смазывающими и антикоррозийными свойствами.

В 70 х годах выпускался антифриз на основе водного раствора моноэтиленгликоля с температурой начала кристаллизации — 40 гр. Он не требовал разбавление водой при добавлении в систему охлаждения. Этот препарат получил название ТОСОЛ — по названию лаборатории «Технология Органического Синтеза». Т.к. название не запатентовано, то ТОСОЛом называют готовый к применению продукт, а «антифризом» — концентрированный раствор (хотя ТОСОЛ тоже антифриз).

Готовые антифризы окрашивают для безопасности и выбирают броские цвета: синий, зелёный, красный. В процессе эксплуатации антифриз теряет полезные свойства — снижаются антикоррозийные свойства, возрастает склонность к пенообразованию. Срок службы отечественных ОЖ от 2 до 5 лет, импортных 5-7 лет.

На рисунке, приведённом ниже, изображена схема системы охлаждения автомобиля. Ничего особенного или сложного в системе охлаждения нет и тем не менее…

При пуске двигателя начинает вращаться помпа (водяной насос). Привод помпы может иметь свой шкивок, приводимый во вращение ремнем вспомогательного оборудования или приводиться вращением ремня ГРМ. В системе охлаждения находится крыльчатка, которая вращаясь, приводит в движение охлаждающую жидкость. Для быстрого прогрева двигателя система «закорочена», т.е. термостат закрыт и не пропускает жидкость в радиатор охлаждения. По мере роста температуры охлаждающей жидкости открывается термостат, переводя систему в другое состояние, когда охлаждающая жидкость проходит по длинному пути — через радиатор системы охлаждения (короткий путь перекрыт термостатом). Термостаты имеют различные характеристики открытия. Обычно на кромке нанесена температура открытия. Наверное не стоит объяснять устройство радиатора. В нижней части радиатора установлен датчик включения вентилятора. Если температура охлаждающей жидкости достигнет определённой величины — датчик замкнётся, а т.к. электрически он соединён на разрыв цепи питания электровентилятора, то при замыкании — должен включиться вентилятор системы охлаждения. По мере остывания охлаждающей жидкости — вентилятор выключается, а термостат перекрывает длинный путь на короткий. Всё просто, но не очень…

Такая схема является основой, но жизнь не стоит на месте и различные производители усовершенствуют системы охлаждения. На некоторых автомобилях Вы не найдёте датчика включения вентилятора системы охлаждения, т.к. вентилятор включается от ЭБУ двигателем в зависимости от показаний датчика температуры охлаждающей жидкости

Стоит обратить внимание на ситуацию, при которой при вклинении зажигания — сразу включается вентилятор системы охлаждения. Или неисправен датчик температуры, или повреждены его цепи, или неисправен сам ЭБУ двигателем — он «не видит» температуру двигателя и на всякий случай включает сразу вентилятор

На некоторых а\м на пути к отопителю установлены специальные электроклапана, разрешающие или перекрывающие путь охлаждающей жидкости (БМВ, МЕРСЕДЕС). Такие клапана иногда «помогают» системе охлаждения выйти из строя.

Описание работы схемы

1. При включении питания устанавливается последняя выбранная мощность. Светодиод LED_0 индицирует готовность устройства к работе. Светодиоды LED_1 — LED_10 отображают заданную мощность вентилятора.

2. Изменение мощности при помощи кнопок PLUS/MINUS.

3. Установка скорости изменения мощности. 3.1. Нажать одновременно на кнопки PLUS и MINUS. 3.2. Начнет мигать светодиод LED_0. Количество включенных светодиодов мощности соответствует выбранной скорости. 3.3. Кнопками PLUS/MINUS изменить скорость. 3.4. Для выхода из режима повторно нажать одновременно на кнопки PLUS и MINUS. Светодиод LED_0 прекратит мигать.

4. Через

3 сек от последнего нажатия на кнопки новые настройки запишутся в энергонезависимую память.

Ремонт печки высокая панель ваз 2109

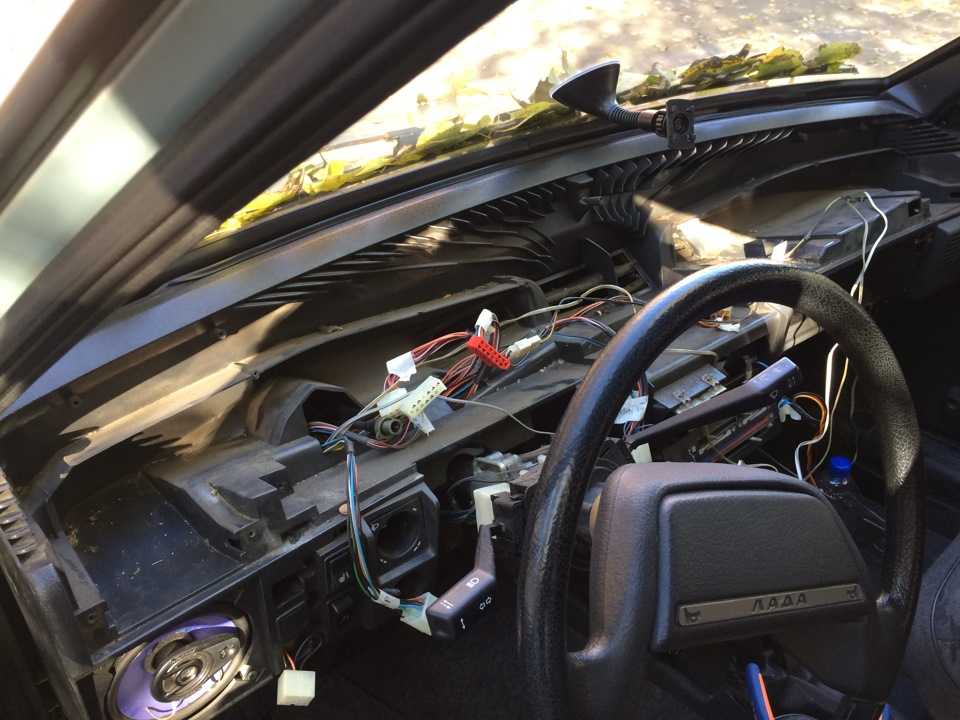

Внезапно нагрянула зима. Столкнулся с известной половине владельцев старых ВАЗов проблемой — горячий воздух только через центральные сопла воздуховодов, а в ноги, уши и стекло — забортный минусовой. (Судя по отзывам в интернетах, у остальной половины владельцев старых ВАЗов минусовой воздух даже из центральных сопел). Сначала попытался решить проблему, подогнув тросик заслонки отопителя, как пишут на многих форумах. Не помогло, но может помочь людям, у которых поролон в заслонках не совсем слежался, как у меня, а чуть-чуть. Решил взглянуть наглой печке в лицо. Раз из центральных сопел дует горячим — с краником отопителя всё в порядке, неисправность где-то в заслонках.

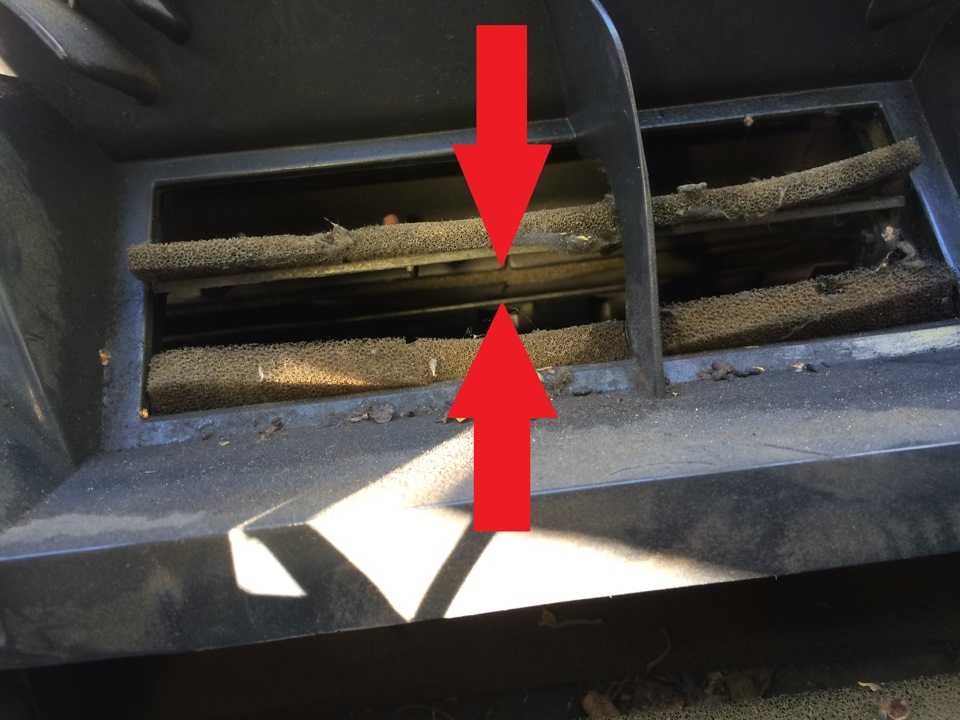

Вижу такую вещь:

Скорее всего десять лет назад этот поролон был не таким слежавшимся, и в этом положении заслонка полностью перекрывала воздух с улицы. Но не сейчас. А чтобы закрыть заслонку ещё дальше, её рычажок нужно тянуть не вбок, куда тянет тросик с панели печки, а немножко вверх, и никаким укорачиванием тросика этого не исправить. При этом, если есть хоть какая-то щель, забортный воздух идёт во все воздуховоды кроме центральных, не смешиваясь с воздухом из отопителя. Такова конструкция печки ВАЗа, смешиваться его не заставишь.

Разбирать панель дальше, чтобы всё это проклеивать, мне помешали лень и недостаток знаний о том, что откручивать следующим, поэтому было принято спонтанное решение: рычажок заслонки, который обычно тянется тросиком, зафиксировал медной проволокой, которую другим концом притянул через железный уголок к какому-то торчащему сверху болту, а тросик с панели печки с рычажка скинул, чтобы свободно болтался.

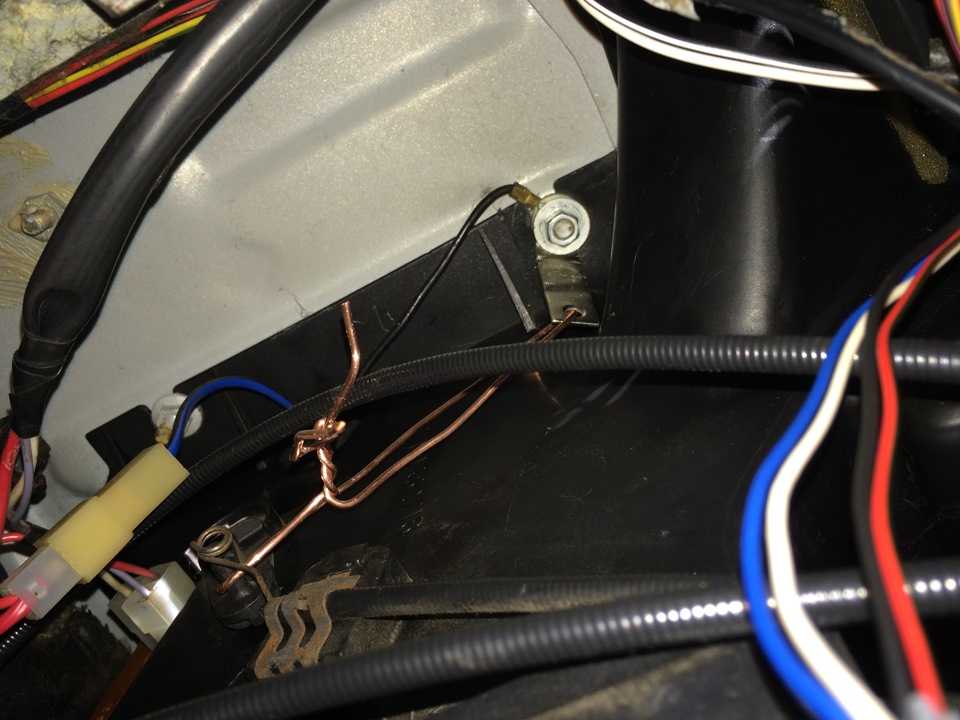

Пока рычажок заслонки притянут проволокой, воздух в салон идёт только сквозь радиатор отопителя. Температура воздуха отлично регулируется открытостью краника отопителя, так как рычажок на панели печки отвечает и за заслонку, и за краник отопителя. Сдвигаешь полностью вправо — в салоне “ташкент”, полностью влево — краник закрывается, через 20 секунд радиатор отопителя выстужается, внутрь идёт холодный уличный воздух, так что на лето можно даже не возвращать как было.
