Как проверить предохранители и где находятся блоки предохранителей в вашем автомобиле

БП старого образца

Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Номер предохранителя Сила тока Цепь, которую он защищает
F1 10А Резервный предохранитель
F2 10А Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
F3 10А Задние фары стоп-сигнала, плафон подсветки салона
F4 20А Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20А Звуковой сигнал (клаксон), выключатель клаксона
F6 30А Резервный предохранитель
F7 30А Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8 7,5А Резервный предохранитель
F9 7,5А Резервный предохранитель
F10 7,5А Левая габаритная фара
F11 7,5А Правая габаритная фара
F12 7,5А Правая фара ближнего света
F13 7,5А Левая фара ближнего света
F14 7,5А Левая фара дальнего света, контрольная лампа включения дальнего света
F15 Правая фара дальнего света
F16 15А Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

БП 17.3722

Реле

Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.

Номер реле Функции
1 Работоспособность элементов очистки передней оптики
2 Работоспособность двигателя омывателя заднего стекла
3 Защита от поломки лампы поворотных сигналов и световой сигнализации
4 Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5 Позволяет определить работоспособность лампы
6 Защита от перенапряжения системы обогрева заднего стекла
8 Лампы дальних фар
9 Лампы ближних фар
11 Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя
12 Работа клаксона

Старый БП

Недостатки блока предохранителей старого образца

Владельцы шестерок знают, насколько неудобны контакты, в которые зажимаются предохранители. Очень часто элементы выпадают при езде по кочкам. Намного лучше смотрятся блоки с европредохранителями. Самое главное – такие плавкие вставки есть у всех, в любом магазине, поэтому в случае необходимости можно найти замену быстро.

Старайтесь использовать только предохранители. Нельзя ставить вместо них жучки (а старый блок это позволяет сделать). Например, монета достоинством в 2 рубля с легкостью выполняет функции предохранителя. Вот только опасно ее ставить – плавкая вставка не зря сгорает. Это говорит о том, что имеется в цепи питания короткое замыкание или превышена допустимая нагрузка. Установка жучков может привести к воспламенению проводов.

Основной блок

Он же монтажный. Во всех версиях ВАЗ десятого
поколения и выше находится слева от рулевой колонки, под переключателем фар.
Чтобы его открыть, достаточно потянуть пластиковую защелку. Крышка опускается
вниз и все элементы доступны для замены. Если приходится работать на морозе в
непрогретой машине, выковыривать маленькие предохранители неудобно, поэтому
лучше снять блок целиком. Для этого:

  1. Фигурной
    крестовой отверткой выкрутите защелку у переднего края панели.
  2. Переверните
    плату.
  3. Отсоедините
    фишки контактов.
  4. Извлеките
    блок наружу.

Расположение блока предохранителей
Месторасположения монтажного блока предохранителей

Так работать с ним гораздо удобнее, особенно
когда требуется перепаивание схемы предохранителей или замена многочисленных
плавких элементов. Чтобы заменить только один защитный модуль или реле,
монтажный блок ВАЗ 2112 демонтировать не требуется. Достаточно использовать
пластиковый пинцет, расположенный с краю. Зажмите им верхнюю часть и
расшатывающими движениями тяните вверх.

В
основном блоке ВАЗ находится 20 предохранителя и 8 реле. Их расположение
одинаково для всего «семейства». Реле могут немного отличаться по
разбросанности на панели. На некоторых моделях отдельные ячейки могут
пустовать. Это связано с комплектацией и установленным/отсутствующим
оборудованием.

Каждый предохранитель отвечает за отдельное
электрооборудование, оптику. Для этого в нем точно подобран критический ток по
силе (А), чтобы защитить последующую цепь от повреждения при скачках
напряжения, коротком замыкании. Без них автомобили загорались бы гораздо
чаще.

Всем владельцам ВАЗ следует сохранить себе
схему плавких защитных элементов с расшифровкой, предоставленную в таблице.

№ предохранителя

Сила тока в амперах

Расшифровка назначения

F1

5

Подсветка приборной панели водителя, освещение в багажном отсеке,
подсветка заднего номерного знака, габариты по левому борту авто

F2

7.5

Свечение левой фары в режиме ближнего света

F3

10

Свечение левой фары в режиме дальнего света

F4

10

Свет передней правой противотуманной фары (если предусмотрено
комплектацией)

F5

30

Электрические стеклоподъемники дверей

F6

15

Отвечает за прикуриватель, подключенную к разъему переносную лампу

F7

20

Вентилятор охлаждения радиатора ДВС, звуковой сигнал

F8

20

Электрический обогрев заднего стекла

F9

20

Подача насосом омывающей жидкости на лобовое стекло, работа дворников

F10

20

Запасной, для подключения дополнительных устройств

F11

5

Свет габаритов по правому борту авто

F12

7.5

Свечение правой фары в режиме ближнего света

F13

10

Свечение правой фары в режиме дальнего света

F14

10

Противотуманная передняя фара слева

F15

20

Подогрев передних сидений (если предусмотрен комплектацией)

F16

10

Аварийное свечение поворотников, указатель поворотов налево и направо

F17

7.5

Подсвечивание экрана бортового ПК, стоп сигналы, освещение салона
авто, подсветка замка зажигания, часов

F18

25

Подсвечивание панели регуляторов отопителя, бардачка, прикуривателя,
контроллер печки

F19

10

Отвечает за подачу питания на бортовой ПК, блокиратор дверей, часы,
лампу заднего хода,

F20

7.5

Задние противотуманные фонари

Монтажный блок ВАЗ 2111 и аналогичные в
«родственных» моделях скрывают за собой дополнительный
предохранитель, отвечающий за цепь питания центрального замка. Он спрятан в нише, в пластиковом
коробе.

Блок реле ВАЗ 2110 и смежных модификаций
расположен на одной плате с предохранителями. Реле отвечают за цикличные
действия отдельного оборудования.

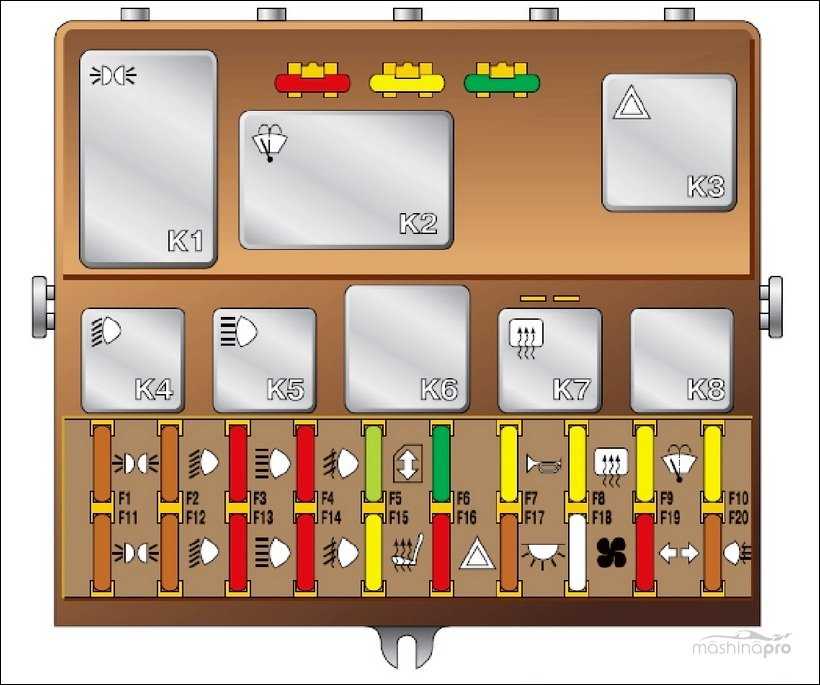

Нумерация элементов в основном блоке предохранителей
Нумерация предохранителей и реле в основном блоке

Если устройства в машине перестают работать,
сперва проверяют реле. Когда мультиметра нет под рукой, чтобы
«прозвонить» элемент, просто вынимают другое реле с аналогичными
характеристиками по току и вставляют на место проверяемого. Если оборудование
заработало — значит нужно заменить реле. Если нет, — ищут поломку в обрыве проводки,
окисленных контактах, самом неисправном оборудовании.

№ реле

Назначение

К1

Реле, отвечающее за контроль исправности свечения ламп

К2

Реле переднего стеклоочистителя

К3

Прерыватель работы поворотов, аварийная сигнализация

К4

Реле включения ближнего света фар

К5

Реле включения дальнего света фар

К6

Дополнительное реле

К7

Реле электрообогрева заднего стекла

К8

Реле задних противотуманных фонарей

Вместо К1 иногда могут быть просто контактные
перемычки. Если на ВАЗе нет задних противотуманок, то К8 остается свободным.
Это место можно использовать для подключения другого, циклично работающего
электрооборудования.

Как работает автомобильный предохранитель

Одним из самых простейших конструктивных элементов автомобиля является предохранитель, который состоит из двух основных частей — пластикового корпуса и плавкой вставки с контактами. Однако, несмотря на простоту конструкции, такие детали играет очень важную роль. Ведь они не только исключают вероятность выхода из строя электрооборудования, но еще и предотвращают возможность возникновения пожара. Именно благодаря предохранителям, при возникновении коротких замыканий в электрической цепи или при повышенной нагрузке, на проводах не плавится изоляция, а происходит перегорание плавкой вставки.

На Приоре используются устройства флажкового или штекерного типа. Внутри корпуса расположена пластиковая вставка, которая имеет определенный номинал по току. Корпус предохранителя имеет прозрачный вид, что делается специально, чтобы визуально определить пригодность изделия. Из корпуса выступают ножки — они же контакты, которые замыкают электрическую цепь.

Основным параметром предохранителей является величина силы тока. Соответствующее значение, на которое рассчитан элемент, а точнее, плавкая вставка, указывается на корпусе. Если обозначения нет, тогда следует ориентироваться на цвет корпуса. Корпус окрашивается в разные цвета неспроста, а для того, чтобы определить принадлежность определенного предохранителя к соответствующему номиналу по силе тока. Ниже представлено фото, где обозначены цвета и соответствующие им номиналы тока.

Используйте эту информацию, если самостоятельно затрудняетесь определить номинал предохранителя. Разобравшись с устройством и номиналом по цвету, следует рассмотреть принцип работы устройств.

В цепях разного электрооборудования устанавливаются предохранители, которые имеют определенный номинал по току. Электроприборы потребляют разный ток, и чтобы исключить вероятность ложного срабатывания, используются устройства с соответствующим номинальным показателем силы тока. Когда в цепи начинает протекать большой ток, происходит нагревание проводов, но первым делом греется плавкая вставка, которая в итоге прерывается, и тем самым разрывает цепь.

Отсутствие предохранителя привело бы в такой ситуации к оплавлению изоляции, и как следствие, замыканию плюсовых контактов на массу. Итог таких последствий плачевный для транспортного средства, в чем можно убедиться, взглянув на фото ниже.

Такие последствия возникают в случае, когда предохранители устанавливаются несоответствующего номинала или вовсе водители пренебрегают необходимостью использования таковых устройств, и в случае оплавления вставки предохранителя, решают эту проблему путем закорачивания цепи перемычками. Этого делать нельзя, так как итог таких необдуманных действий приводит в 100% случаев к печальным последствиям.

Предохранители не подлежат ремонту. Не нужно пытаться подпаивать плавкие вставки, вернув тем самым работоспособность изделий. Если устройство вышло из строя (точнее говорить сработало), то оно не пригодно к использованию, и подлежит замене

Причем важно устанавливать в цепь предохранители аналогичного номинала силы тока, так как пренебрежение этим правилом приведет к следующим последствиям:

  • если предохранитель будет установлен меньшего номинала, чем необходимо, то он будет чаще срабатывать даже без видимых на то причин;
  • если изделие будет установлено с повышенным номиналом, чем необходимо, то при повышенной нагрузке в цепи, плавкая вставка своевременно не сработает, и при этом оплавится изоляция. Итог и последствия плавления изоляции понимает каждый водитель.

Разобравшись с конструкцией предохранителей, их принципом работы и различиями по номиналу, переходим к рассмотрению устройств на автомобиле Лада Приора. Рассмотрим всевозможные варианты комплектации Приоры с указанием всех предохранителей и реле.

Предохранители ВАЗ 2105

Назначение предохранителей, используемых в автомобиле ВАЗ 2105, не отличается от функции любых других предохранителей — защита электрических цепей от коротких замыканий, внезапных скачков напряжения и других нештатных режимов работы. Предохранители ВАЗ 2105, которые могут быть цилиндрическими или штекерного типа, смонтированы на одном блоке с реле. Монтажный блок может располагаться под капотом или в салоне автомобиля.

Работа предохранителя основана на известном со школы законе Ома: если на каком-либо участке электрической цепи снижается сопротивление, это ведёт к повышению силы тока. Если сила тока превышает допустимое значение, предусмотренное для данного участка цепи, предохранитель перегорает, защищая тем самым от выхода из строя более важные электроприборы.

Датчик включения вентилятора охлаждения в карбюраторных автомобилях

Если «десятка» оснащена мотором карбюраторного типа, то для выполнения функции предупреждения о перегреве силовой установки применяется датчик включения вентилятора охлаждения ТМ-108 термобиметаллического типа, в то время когда в инжекторах ВАЗ 2110 эти функции возложены на контроллер.

Если вентиляторной установкой «командует» датчик включения вентилятора, то его инициация напрямую связана с температурным режимом настройки этого прибора. Эту информацию можно получить, прочитав надписи на корпусе изделия.

По достижению температурных значений до критических показателей датчик включения вентилятора должен инициировать работу вентиляторной установки. Если это не происходит, следует искать не только, где находится датчик включения вентилятора, но и неисправность этого контрольного устройства.

Тест на функциональность прибора достаточно прост — необходимо только сделать замыкание контактов прибора и, если при его запуске вентиляторная установка сработает, то необходимо провести замену датчика включения вентилятора на исправный элемент.

Если при проведении этого теста вентиляторное устройство не включается, то требуется осуществить проверку годности предохранителя для дальнейшего применения и исправности подводящей проводки.

Это интересно: Как часто нужно мыть машину

Какой предохранитель отвечает за прикуриватель?

В некоторых моделях авто присутствует проблема, когда предохранитель прикуривателя выходит из строя. Это связано с тем, что к прикуривателю подключается дополнительное электрооборудование. Речь идет о видеорегистраторах, устройствах очистки воздуха, FM-модуляторах, навигатора, зарядных устройствах и прочих приспособлениях. Автомобильный рынок полон гаджетами, которые нужно подключать к , а новинки продолжают пополнять автомагазины.

Некоторые из них некачественные регистраторы, часто становятся причиной поломки этого устройства. Это связано с некорректной работой гаджета и постоянными скачками напряжения в электропроводке. При этом возможна поломка не только предохранителя, но и прикуривателя.

Штекер видеорегистратора, требующий подключения в устройство для прикуривания

Есть вероятность его поломки, если к прикуривателю подключается устройство с преобразователем напряжения. Это могут быть ноутбуки, медиа-проигрыватели, электрочайники. Устройство должно быть защищено предохранителем, который возьмет на себя «удар» в случае перенапряжения проводки.

В автомобилях компонент защищается предохранителем, но иногда ПП отсутствует. Это не значит, что его нет. Просто прикуриватель может иметь одну цепь с магнитолой или другим устройством, а значит, и предохранитель у них один.

Где находится?

Это специальное устройство, в котором располагаются все плавкие предохранители, защищающие электрооборудование транспорта.

Так выглядит схема среднестатистического монтажного БП для транспорта

Если не знаете, где находится ПП, дадим несколько советов, как найти:

  • Воспользуйтесь мануалом по эксплуатации автомобиля. В инструкции будет указано место расположения блока. Вероятно, ПП будет находиться в нем. Отметим, что современные транспортные средства оборудуются несколькими блоками. В одном из них предохранители, в других — реле. Зависит от производителя. Один из блоков будет находиться в салоне транспорта, а другой — в моторном отсеке. Блок в салоне находится с левой стороны торпеды, в районе рулевого колеса. Он может быть расположен за перчаточным ящиком авто. Что касается второго блока, то он может находиться в подкапотном пространстве в районе аккумуляторной батареи (АКБ). Устройство, отвечающее за прикуриватель, может находиться не только в блоке с предохранителями, но и в блоке с реле. Возможно, реле защищает несколько цепей проводки, так что вероятно, что за устройство прикуривания отвечает именно реле. Если возникли проблемы с поиском ПП, воспользуйтесь сервисной книжкой к авто.
  • Откройте крышку блока. На обратной стороне пластиковой крышки нанесена схема расположения плавких деталей. Каждая отвечает за работоспособность определенного устройства. Изучите схему чтобы понять, где расположен ПП. Возможно, за работу прикуривателя отвечает реле автомагнитолы или другого устройства. Поэтому схему нужно изучить подробно.
  • Спросите в Интернете. На сегодня в Сети есть множество тематических автомобильных форумов. Спросите у владельцев вашей модели авто, где находится ПП и как его заменить. Возможно, есть некоторые нюансы, которые следует учесть при замене, так что ознакомиться с ними не будет лишним.

Так выглядит схема БП, по которой можно определить место нахождения ПП

Где на Приоре находятся блоки предохранителей и реле

Перед тем, как прибегнуть к проверке предохранителей, необходимо разобраться с местом их расположения. На автомобиле Приора блоки с предохранителями и реле располагаются в нескольких местах, и поэтому рассмотрим, где же их необходимо искать.

Подкапотное пространство — здесь находится два блока. Первый блок (главный) предохранителей (без реле) отвечает за исправность силовых цепей таких устройств, как ЭБУ, вентилятор охлаждения, генератор, ЭМУР или ЭУР и другие. Ниже на фото показано, как выглядит этот блок. Он находится под капотом рядом с аккумулятором.Чтобы найти его под капотом, нужно искать в районе левого «стакана». Место его расположения показано на фото ниже.
Подкапотное пространство — блок предохранителей и реле, отвечающий за защиту системы кондиционирования. Естественно, такие блоки есть на Приорах, где имеется система кондиционирования. Располагается такой блок возле левого «стакана», и состоит из предохранителей и реле управления

Важно отметить, что блоки отличаются в зависимости от типа используемой на автомобиле системы кондиционирования. На Приорах устанавливаются кондиционеры двух марок Halla и Panasonic, и в зависимости от типа, отличаются блоки внутренним расположением элементов

Ниже на фото показано, где находится блок предохранителей и реле системы кондиционирования на Приоре.
Салон автомобиля — здесь также установлено два блока предохранителей и реле. Первый располагается непосредственно под торпедой с водительской стороны. На этом блоке установлены предохранители, отвечающие за электрооборудование на автомобиле, а именно, свет, звуковой сигнал, прикуриватель, иммобилайзер, стеклопакеты и т.п. На фото ниже показано, где находится этот блок.
В салоне автомобиля под центральной консолью со стороны пассажира. Именно об этом блоке предохранителей и реле мало кто знает. На этом блоке установлены предохранители, отвечающие за исправность цепи бензонасоса, ЭБУ и стартера. Реле на этом блоке отвечают за коммутацию цепи замка зажигания и бензонасоса. Ниже показано фото, где находится этот блок на Приоре.

Зная места, где находятся предохранители и реле на Приоре, можно приступать к рассмотрению предназначения каждого элемента.

Это интересно! В зависимости от комплектации Приоры, отличаются блоки предохранителей и реле, которые находятся под торпедой с водительской стороны.

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

  1. F1 — Резервное гнездо.
  2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
  3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
  4. F4 — 10А — Лампа дальнего света левой фары.
  5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
  6. F6 — 7,5А — Лампа ближнего света левой фары.
  7. F7 — 7,5А — Лампа ближнего света правой фары.
  8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
  9. F9 — Резервное гнездо.
  10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
  11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
  12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
  13. F13 — 15А — Прикуриватель.
  14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
  15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
  16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
  17. F17 — 10А — Противотуманная фара левая сторона.
  18. F18 — 10А — Противотуманная фара правая сторона.
  19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
  20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
  21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
  22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
  23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
  24. F24-F30 — Резервное гнездо.
  25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
  26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

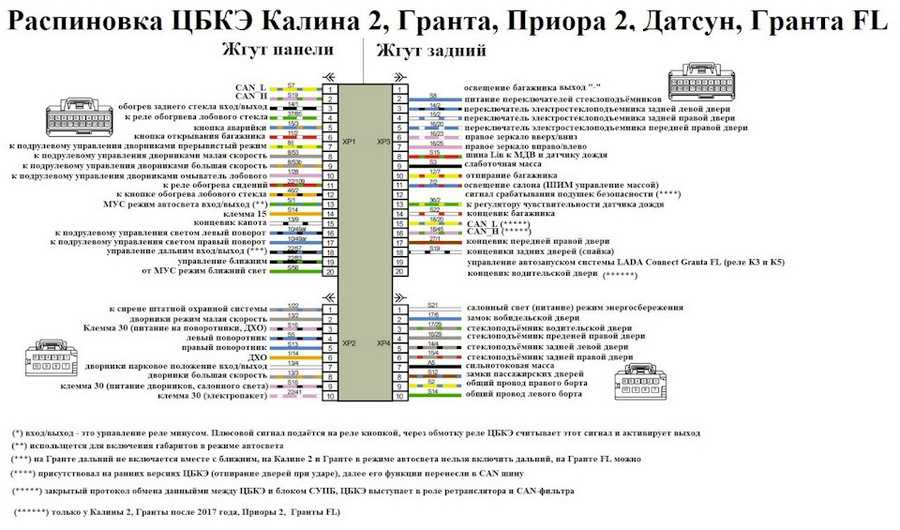

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
