Датчик заднего хода автомобиля

Не работают стоп-сигналы на автомобилях ВАЗ 2105, 2107

Причинами не работающих стоп-сигналов на автомобилях ВАЗ 2105, 2107 могут быть как банальное перегорание лампочки, так и короткое замыкание в проводке. Рассмотрим наиболее распространенные неисправности, приводящие к выходу их из строя, а так же как последовательно выявить причину.

Перегорела лампочка в патроне задних фонарей

Перегореть может как одна так сразу и две лампочки. Причем визуально они могут выглядеть как рабочие. Заменяем неисправную лампу заведомо исправной и смотрим, горит-не горит. Лампочку Р21W можно взять со света заднего хода или с указателя поворота в этом же заднем фонаре. Неисправные лампочки заменяем новыми.

Окислились контакты в патронах стоп-сигналов задних фонарей

Несколько раз поворачиваем в патроне лампочку для удаления окислившегося слоя. Более радикальным ремонтом будет обработка контактов в патроне наждачной бумагой.

Окислились контакты в колодках проводов задних фонарей

Снимаем колодку и зачищаем контакты в ней и контакты на плате заднего фонаря. За подачу тока на стоп-сигналы отвечает красный провод (как на правый, так и на левый фонарь).

Перегорел предохранитель

Стоп-сигналы на автомобилях ВАЗ 2105, 2107 запитаны через предохранитель №11 (F11) 10А в монтажном блоке. Помимо этого на нем еще и освещение салона. Так, что если одновременно не работают «стопы» и плафон освещения, однозначно сгорел предохранитель. Заменяем сгоревший предохранитель новым. В последствии, необходимо будет выяснить причину перегорания предохранителя, так как возможно имеется короткое замыкание.

Неисправен датчик выключатель стоп-сигналов

Он находится под педалью тормоза. При нажатии на педаль водитель замыкает контакты датчика, и ток устремляется к стоп-сигналам в задние фонари. Электрический ток приходи на датчик по красно-белому проводу из монтажного блока предохранителей, а уходит на «стопы» по красному проводу, так же через монтажный блок. Необходимо снять провода с датчика, соединить их между собой отрезком провода, включить зажигание и посмотреть горят ли стоп-сигналы. Если вдруг загорелись, датчик-выключатель меняем.

При более тщательной проверке следует контрольной лампой или тестером проверить наличие тока в красно-белом проводе. Вдруг в нем обрыв. Ток на него подается с 11-го предохранителя в монтажном блоке.

Перегорели контактные дорожки на платах задних фонарей

Визуально осматриваем платы задних фонарей. При необходимости проверяем целостность дорожек при помощи контрольной лампы или тестера. На неисправную дорожку можно припаять проводок и тем самым восстановить ее работоспособность.

Нет «массы»

Минусовые провода идут от штекеров задних фонарей (черный провод) и крепятся к кузову. Следует проверить на предмет окисления крепление проводов к кузову.

Соскочили колодки проводов монтажном блоке, или в них окислились контакты

Зачистите контакты в колодках (можно просто несколько раз их снять-поставить) и надежность их посадки в монтажном блоке.

Обрыв или короткое замыкание в проводке

Проверьте основные элементы схемы электрических соединений стоп-сигналов на наличие короткого замыкания или «обрыва»по приведенной ниже схеме

Отдельное внимание стоит уделить красному проводу в жгуте проводов к стоп-сигналам. Он тянется через весь автомобиль вдоль правого порога

Он может перетереться или перегореть при проведении сварочных работ.


схема электрических соединений стоп-сигналов ВАЗ 2105


электрическая схема соединений стоп-сигналов и стояночного тормоза автомобиля ВАЗ 2107

Плюс в систему соединений стоп-сигналов приходит с вывода «30» генератора. Минус – черные провода в штекерах задних фонарей соединенные с кузовом.

Примечания и дополнения

— Следует отметить, что стоп-сигналы загораются только на автомобиле с включенным зажиганием.

Можно ли ставить в задние фонари светодиоды

Согласно всем нормам и законам, ставить такие лампочки в задние фонари нельзя. Светодиоды запрещено устанавливать в том случае, если завод-изготовитель не заложил в конструкцию автомобиля возможность их применения. Такие же требования относятся к дальнему и ближнему свету фар, если марка ламп не соответствует рекомендуемой заводской маркировке.

В обзоре рассмотрим следующие фонари задней оптики автомобилей:

  1. Габаритные огни с установленными лампами типа LED.
  2. Противотуманный фонарь.
  3. Сигнал тормоза.
  4. Подсветка номерного знака.

Учитывая нормативные акты по допуску автомобилей к дорожному движению, фонари, фары и другую оптику можно разделить на следующие типы:

  1. С ксеноновыми лампами.
  2. С лампочками накаливания.
  3. Противотуманные фонари.

Соответствие вида ламп световой оптике установлено в требованиях Техрегламента. На 2020 год в этом документе фигурируют следующие типы лампочек накаливания:

  1. DC, DR, DCR – ксеноновые источники.
  2. HC, HR, HCR – галогеновые лампы.
  3. F3, B – противотуманные.

Ознакомившись с Техническим регламентом, можно понять, что маркировка относится к 4-м видам фар и фонарей. Но о светодиодных элементах в регламенте ничего не сказано. В чем причина? Ответ простой: LED-лампы не утверждены регламентом, так как они не предусмотрены для установки в конструкцию автомобиля и других транспортных средств. Применять их нельзя, так как они не соответствуют типу фонарей.

Заводские специалисты часто закладывают установку светодиодных ламп на конвейере только для машин бизнесментов. В этом случае не важен параметр яркости лампочек. Основное значение имеет соответствие типа фонаря или фары виду лампы.

Какой датчик скорости на Гранте

Как уже становится понятно, замена датчика скорости на Гранте – процедура не сложная, с которой под силу справиться рядовому автовладельцу. Стоит лишь подобрать деталь, которая подойдет под данную модель автомобиля и будет выполнять все необходимые функции.

Датчик скорости на Лада Гранта – довольно универсальная деталь, которая используется и в других моделях Лада: LADA Priora, LADA Kalina.

В заключение стоит добавить, что перед установкой ДСА на автомобиль, необходимо протереть область посадочного места детали тряпкой, дабы не допустить попадания мусора внутрь КПП. Сам датчик вставляется до упора, до щелчка, только после этого завинчивается обратно крепежная гайка.

Вот мы и выяснили, где установлен датчик скорости у лады гранты, и как его поменять. Если у вас есть вопросы, вы можете задать их в обсуждении.

Не работают фары ваз-2112: причины и ремонт – Сайт об отечественном автопроме

15.11.2019

Как правило, причиной неисправности ближнего света на ВАЗ 2110 являются перегоревшие лампочки. Однако, иногда отсутствие освещения связано с выходом из строя других узлов. Ниже мы рассмотрим, как выполняется замена ламп, а также наиболее распространенные причины почему не горит ближний свет и способы их устранения.

Выбор

Процесс замены ламп на ВАЗ 2110 предельно простой. Однако, прежде чем приступить к этой операции необходимо приобрести новые элементы освещения.

В заводской комплектации на этот автомобиль устанавливают галогенные лампочки стандарта H7. В продаже на сегодняшний день существует большой выбор ламп, причем, не только галогенных, но и других типов – ксеноновых и светодиодных.

На форумах автолюбителей многократно обсуждались их особенности, достоинства и недостатки, поэтому ниже приведем лишь сравнительную таблицу с основными характеристиками этих ламп:

Светодиодные Ксеноновые Галогенные
Яркость До 2000 Лм До 3300 До 1550
Долговечность 50 000 часов 3000 часов 1500 часов
Цветовая температура 4300-8500 К 4300-8500 К 3300 К
Цена ламп От 10 у.е. От 30-40 у.е. От 20-30 у.е.

Обратите внимание! Наиболее оптимальная цветовая температура светового потока находится в пределах 4300 – 5000 К. Надо сказать, что помимо данных из таблицы, при выборе также следует учитывать и проникающую способность светового потока

По данному параметру лидируют галогенные лампы – они значительно лучше освещают дорогу в дождь, туман или снег

Надо сказать, что помимо данных из таблицы, при выборе также следует учитывать и проникающую способность светового потока. По данному параметру лидируют галогенные лампы – они значительно лучше освещают дорогу в дождь, туман или снег.

Кроме того, для установки ксенона или светодиодов в противотуманные фары ВАЗ 2110 потребуется вмешательство в электрику, в частности – монтаж дополнительного оборудования (блоков розжига). Поэтому выполнить их качественную и безопасную установку своими руками не получится.

Обратите внимание! Специалисты рекомендуют менять лампочки парами, чтобы обе фары одинаково светили. Кроме того, срок эксплуатации у них приблизительно одинаковый, поэтому если перегорела одна из них, то вскоре выйдет из строя и вторая

Кроме того, срок эксплуатации у них приблизительно одинаковый, поэтому если перегорела одна из них, то вскоре выйдет из строя и вторая.

Каждый автовладелец должен выбирать сам какой свет на ВАЗ 2110 будет лучше исходя из собственных финансовых возможностей, погодных условий эксплуатации авто и пр.

Порядок замены лампы

Инструкция по замене лампочек выглядит так:

  • Прежде всего нужно открыть капот и отсоединить клемму от аккумулятора.
  • Затем надо снять заглушку, расположенную ближе к крылу.
  • Далее нужно отстегнуть пружинный фиксатор, который прижимает лампочку к корпусу блок-фары.
  • После этого следует аккуратно отсоединить колодку от контактов и вынуть саму лампочку, так как больше ей ничего не мешает.
  • Теперь надо вставить новые лампочки в таком же положении, в котором располагались старые, подсоединить колодку к контактам и зафиксировать все скобой.
  • В завершение работы следует установить на место заглушку.

Артикул: 2190-3710410 , артикулы доп.: 21900371041000, 21080-3710410-01

Код для заказа: 705957

  • Возможно, вам понадобятся
  • показать еще

Покупают аналоги

Легковые автомобили / ВАЗ / Lada Kalina 1117, 1118, 11191 чертеж ” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_1117__1118__1119-1048/korobka_peredach-105/#part2612699″>Выключатель света заднего ходаКоробка передач / Коробка передач

Легковые автомобили / ВАЗ / Lada Kalina 1119 Sport1 чертеж

  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_1119_sport-1556/korobka_peredach-46/#part3439157″>Выключатель света заднего ходаКоробка передач / Коробка передач

Легковые автомобили / ВАЗ / Lada Granta 219059 sport (доп.)4 чертежа

  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_granta_219059_sport__dop__-1873/korobka_peredach-11/#part4177621″>Выключатель света заднего ходаКоробка передач / Коробка передач

” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_granta_219059_sport__dop__-1873/korobka_peredach-10/#part4177617″>Выключатель света заднего ходаКоробка передач / Коробка передач
” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_granta_219059_sport__dop__-1873/korobka_peredach-10/#part4177619″>Выключатель света заднего ходаКоробка передач / Коробка передач
” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_granta_219059_sport__dop__-1873/korobka_peredach-10/#part4177618″>Выключатель света заднего ходаКоробка передач / Коробка передач

Легковые автомобили / ВАЗ / Lada Kalina 21942 чертежа

  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_2194-1886/b200__korobka_peredach-146/#part4210650″>Выключатель света заднего ходаКоробка передач / B200. Коробка передач

” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_2194-1886/b201__korobka_peredach-147/#part4210662″>Выключатель света заднего ходаКоробка передач / B201. Коробка передач

Легковые автомобили / ВАЗ / Lada Vesta1 чертеж

  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_vesta-1883/210610__kpp_v_sbore-185/#part4202999″>Выключатель света заднего ходаКоробка передач / 210610. КПП в сборе

Легковые автомобили / ВАЗ / Lada Priora 21701 чертеж

  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_priora_2170-480/korobka_peredach-105/#part1579279″>Выключатель света заднего ходаКоробка передач / Коробка передач

Легковые автомобили / ВАЗ / Lada Granta 21901 чертеж

  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_granta_2190-1236/korobka_peredach-106/#part2981389″>Выключатель света заднего ходаКоробка передач / Коробка передач

Легковые автомобили / ВАЗ / Lada Kalina 2192, 21941 чертеж

  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_2192__2194-1646/korobka_peredach-68/#part3653094″>Выключатель света заднего ходаКоробка передач / Коробка передач

Легковые автомобили / ВАЗ / Lada Kalina 21925 sport (доп.)1 чертеж

  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_21925_sport__dop__-1874/korobka_peredach-10/#part4177819″>Выключатель света заднего ходаКоробка передач / Коробка передач

Легковые автомобили / ВАЗ / Lada Priora 2170 FL3 чертежа

  • ” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_priora_2170__fl-1890/b201__korobka_peredach-187/#part4229149″>Выключатель света заднего ходаКоробка передач / B201. Коробка передач

” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_priora_2170__fl-1890/b203__korobka_peredach-189/#part4229190″>Выключатель света заднего ходаКоробка передач / B203. Коробка передач
” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_priora_2170__fl-1890/b202__korobka_peredach-188/#part4229170″>Выключатель света заднего ходаКоробка передач / B202. Коробка передач

Устройство и характерные неисправности задних фонарей ВАЗ-2107

Конструкционно задний фонарь автомобиля ВАЗ-2107 состоит из:

  • левого и правого рассеивателей;
  • левого и правого токопроводников;
  • двух ламп мощностью 4 Вт и двух патронов к ним;
  • шести ламп мощностью 21 Вт и шести патронов к ним;
  • четырёх гаек М5.

Стоп-сигнал и габаритные огни на заднем фонаре должны быть красного цвета, указатель поворота — оранжевого, указатель заднего хода — белого. Наиболее типичные неисправности задних фонарей ВАЗ-2107:

  • отсутствие массы на фонаре;
  • перегорание лампы;
  • окисление контактов;
  • обрыв или перетирание проводки;
  • выход из строя контактов разъёма и др.

Нет массы

Одной из причин того, что не работает задний фонарь, может быть отсутствие массы на нём. Проверить целостность провода массы можно визуально или прозвонив его тестером. Провод массы в штатной комплектации ВАЗ-2107, как правило, чёрного цвета, и на колодке разъёма он занимает крайнее положение. За ним следуют провода:

  • стоп-сигнала (красный);
  • габаритных огней (коричневый);
  • противотуманных ламп (оранжево-чёрный);
  • лампы заднего хода (зелёный);
  • указателя поворотов (чёрно-голубой).

Перегорела лампа

Наиболее распространённая неисправность задних фонарей — перегорание одной из ламп. В этом случае потребуется:

  1. Снять пластиковую заглушку со стороны багажника, которая крепится на четырёх пластмассовых винтах;

Окислились контакты

Окисление или засорение контактов колодки разъёма может быть следствием недостаточно плотного их соединения, а также попадания внутрь блок-фары пыли и других мелких механических частиц из-за износа или пересыхания резинового уплотнителя. Предотвратить процессы окисления и загрязнения контактов можно путём регулярных профилактических осмотров и технического обслуживания всех элементов системы освещения.

Обрыв проводки

Целостность проводки проверяется мультиметром, если место обрыва невозможно определить визуально. Назначение каждого из проводов, приходящих на разъём, можно определить по схеме подключения электрооборудования ВАЗ-2107.

Видео: как улучшить работу задних фонарей ВАЗ-2107

Ухудшение контакта в разъёмном соединении платы и штекера может привести к выгоранию дорожки с невозможностью восстановления. В этом случае припаиваются дополнительные провода между разъёмом и патроном или выполняется полная замена разъёма. Следует помнить, что новая плата может быть укомплектована патроном с непружинящим металлом, поэтому имеет смысл сохранить старый патрон. При замене платы следует учитывать, что цвет проводов может не совпадать с цветом на родных колодках, поэтому лучше ориентироваться на порядок расположения контактов, и припаивать провода нового разъёма к проводам в жгуте последовательно по одному.

Тюнинг оптических элементов «Нивы 21214»

Модернизация и тюнинг на моделях 21213 и 21214 часто включает изменение стекла на фонаре или материалов конструкции отражателя. В других случаях требуется не столько тюнинг, сколько ремонт: перепайка выгоревших контактов, замена мутной оптики, устранение разрушенного отражателя или блока. Большинство работ в освещении можно выполнить самостоятельно, чем и пользуются автолюбители.

Чтобы явно выделиться на дороге среди аналогичных автомобилей, возможно установить танковые фары. Сегодня такой вариант тюнинга является самым популярным и эффективным. Чтобы установить передние и/или задние танковые фары «Нива 2121», необходимо устранить ободок и изъять сам отражатель. Работы должны выполняться аккуратно, чтобы предотвратить нанесение повреждений конструкции. Для выполнения поставленной задачи нужно открутить 4 болта и отсоединить корпус.

Метод весьма популярен, его можно выполнить в несколько этапов:

  1. После завершения установки желаемых лампочек нужно настроить фары «Нивы». При отсутствии опыта регулировки лучше довериться специалисту.
  2. Когда установка и регулировка завершены, нужно подключить их к системе питания.
  3. Прежде чем монтировать задний фонарь, нужно проверить, присутствует ли уплотнитель и убедиться в его качестве. В месте соединения не должно быть видно никаких просветов, иначе внутри появится конденсат, который приведёт к выходу из строя лампы.
  4. Если просветы всё-таки имеются, нужно снять фару и обработать участок по периметру соприкосновения с помощью герметика.

Замена датчика

И вот теперь настало время рассмотреть процесс замены датчика заднего хода на различных автомобилях ВАЗ – от 2106 до 2115. Вот вам инструкция.

Начинаем с Классики

Начнем с автомобиля ВАЗ 2107. На моделях Классики ВАЗ все делается точно так же.

Совет! Перед началом замены датчика на любом автомобиле очистите картер КПП от грязи, чтобы было легче найти датчик, и чтобы в масло не попала грязь.

Для начала ищем датчик – он находится с правой стороны КПП, если смотреть на автомобиль по ходу его движения. Ошибиться очень сложно – это единственная деталь в КПП, куда подходят два проводка.

Расположение датчика на Классике

  • Если провода оборваны, то ищите по торчащим контактам.
  • Если же провода все еще на датчике, то отсоедините их.
  • Далее пригодится ключ на 22. Им необходимо открутить датчик. Для удобства лучше взять вороток подлиннее, так как со временем датчик прикипает к картеру.
  • Если не удается открутить датчик заднего хода при помощи ключа (головки), то необходимо это делать при помощи молотка и зубила.

Обратите внимание! Картер КПП очень хрупкий. Поэтому будьте предельно осторожны, чтобы не повредить его ударами молотка

  • После чего зачистите посадочное место от грязи при помощи ножа.
  • Вместе с грязью удалите металлическую шайбу и замените ее на новую.
  • Вставьте датчик и закрутите его при помощи того же ключа до упора.
  • Далее необходимо надеть обратно провода. При необходимости обожмите контакты пассатижами.
  • И вот, на ВАЗ 2107 замена датчика заднего хода завершена!

У некоторых людей возникает вопрос по поводу масла – потечет или нет. В данном случае не потечет.

ВАЗ 21099 замена датчик заднего хода

Напомним, что этот пункт относится к семейству Самара в целом, а не только к автомобилю ВАЗ 2109:

  • Снимите защиту с двигателя автомобиля, если таковая имеется.
  • Расположение датчика на автомобиле ВАЗ 2108 и подобных немного другое, чем на Классике, так как автомобиль имеет передний привод.
  • По ходу движения автомобиля датчик находится с левой стороны.
  • Если Классику приходилось загонять на смотровую яму, то автомобили на переднем приводе достаточно просто приподнять под левое переднее колесо при помощи домкрата.
  • Опять же – к датчику подходят провода электропроводки.
  • Снимите провода.
  • Для снятия датчика понадобится удлиненная головка на 22 и вороток.
  • При помощи головки снимаем датчик.

ВАЗ 2109 замена датчика заднего хода

Помните! Замена датчика заднего хода на автомобиле, имеющем передний привод, характеризуется небольшими подтеками масла из картера КПП.

  • Приготовьте емкость и, как только открутите датчик, подставьте ее, чтобы масло не пролилось на пол.
  • Как можно быстрее вставьте новый датчик.
  • Закрутите его сначала руками, а затем затяните при помощи той же головки и трещотки.
  • Подключите провода электропроводки.
  • Долейте необходимое количество масла.

На автомобили семейства ВАЗ 2110 устанавливаются двигатели от ВАЗ 2108. Поэтому смысла писать второй раз одну и ту же информацию нет. Ответ такой: ВАЗ 2110 замена датчика заднего хода – смотрите информацию выше.

Замена датчика заднего хода на ВАЗ 2114 или автомобилях семейства Самара-2. Инструкция:

  • Суть процесса такая же.
  • Поднимите автомобиль при помощи домкрата.
  • При необходимости снимите защиту с двигателя, но это может даже не потребоваться.
  • Найдите датчик, на новых образцах коробки передач моделей Самара-2 он имеет немного другое расположение, но найти его также не составит труда.

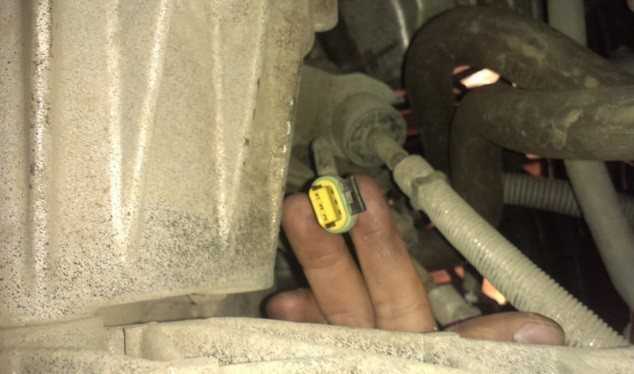

  • Отсоедините разъем электропроводки от датчика.

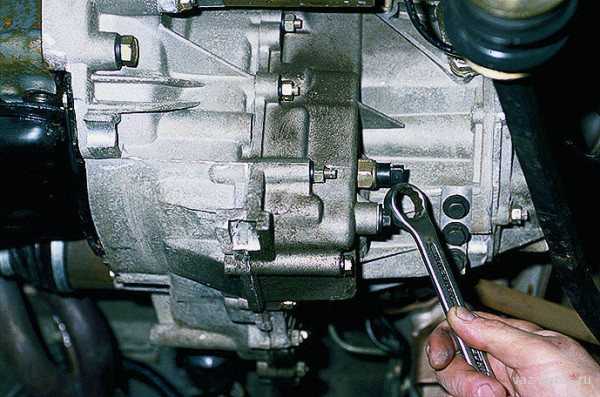

  • При помощи ключа на 22 (удобнее все же головкой, но можно и ключом) открутите датчик.
  • Перед тем, как вынуть датчик из разъема, подставьте емкость для масла.

Примечание. Лучше всего делается замена датчика на холодном автомобиле, так как меньше вытечет масла. Хотя это и не принципиально.

  • Выньте старый датчик и вставьте новый вместе с новым кольцом.
  • Закрутите датчик при помощи ключа или головки.
  • Протрите картер КПП от масляных следов.
  • Подключите провода.
  • Долейте уровень масла в коробке передач до необходимого.
  • Установите обратно защиту двигателя (при необходимости).

Итак, датчики поменяны. Теперь можно приступать к проверке их работоспособности.

Место выключателя в схеме включения света

На автомобилях с МКПП напряжение к лампам при движении задним ходом подается через концевик (так называемая лягушка), который вкручивается непосредственно в корпус коробки передач. При включении реверсной передачи внутри КПП происходит нажатие на кнопку выключателя. Контакты внутри «лягушки» перемыкаются, ток начинает протекать к лампам.

На принципиальной схеме включения фонарей заднего хода мы можем увидеть, что на ВАЗ 1118 «Калина» ток от АКБ через замок зажигания (№2) подается к предохранителю F1. Проходя через плавкую ставку, защищающую цепь включения, «+» идет к концевику (№10). Контакты находятся в нормально разомкнутом состоянии и замыкаются только при включении реверсной передачи. Таким образом, ток начинает протекать к лампочкам. Второй контакт ламп соединен с «–» АКБ через общий контакт «массы» фонарей.

На автомобилях с АКПП роль концевого выключателя лежит на датчике положения селектора. Информация об изменении расположения ручки КПП передается к ЭБУ двигателя, блоку управления светом.

Как проверить «лягушку»

  1. Снимите фишку выключателя фонарей.
  2. Включите зажигание.
  3. Небольшим отрезком провода замкните между собой контакты разъема датчика включения реверсной передачи.

Если фонари заднего хода горят, значит, проблема именно в «лягушке». Некоторые водители разбирают выключатели, зачищают контакты, после чего устройство продолжает исправно работать. О целесообразности таких мер судить вам. Но учитывайте, что на многих авто (в том числе и моделях ВАЗ) концевой выключатель расположен ниже уровня масла в коробке передач. Мы рекомендуем просто заменить датчик включения. Для минимальной потери масла поддомкратьте авто со стороны установки концевика.

На некоторых автомобилях фонари заднего хода не горят по причине неполного включения концевика. Решить проблему можно установкой более тонкой шайбы под «лягушку». Чтобы убедиться, что выключатель рабочий, проверьте мультиметром в режим омметра, замыкаются ли контакты при нажатии на кнопку.

Проверка цепи

Суть диагностика причины, из-за которой не работают лампочки заднего хода, сводится к выявлению участка цепи, на котором пропадает напряжение. Для этого можно воспользоваться обычной контрольной лампочкой. Проверка целостности цепи осуществляется омметром, поэтому вам необходимо знать, как пользоваться мультиметром.

Начать проверку можно непосредственно с разъема концевого выключателя. Включите зажигание. Один контакт контрольной лампочки подключите к металлической неокрашенной детали, контактирующей с кузовом, а второй – к «+» разъема.

  • Если питание приходит, проверьте датчик заднего хода.
  • Если после установки «перемычки» в разъем лампочки не горят, значит, проблема в участке цепи провода, идущего от разъема к фонарям. Прозвоните провод до момента, где он делится на лампочки с левой и правой стороны. Скорее всего, причина именно в обрыве.

Чтобы найти распиновку разъемов, контактов фонарей, цвета проводов, обязательно изучите электросхему вашей модели и комплектации автомобиля.

Лампы горят постоянно

Если на вашем автомобиле лампочки горят постоянно или зажигаются вне зависимости от включения реверсной передачи, причина будет среди следующих поломок:

  • закорачивание «+», идущего к датчику включения задней передачи, и провода лампочек от выключателя;
  • провод, идущий от разъема к фонарям, коротит на «+» (случается, если перетираются провода в жгуте);
  • датчик завис в замкнутом состоянии.

Замена ламп ближнего света Лады-Калины

Недавно столкнулся с проблемой. При включении ближнего света в темное время суток с удивлением обнаружил, что его просто нет. До этого ездил в Россию, где обязательно включение света в дневное время суток. Поэтому, когда пропал ближний свет и что стало тому причиной я не знал.

Поиск начал с самого простого — проверки предохранителей. Они оказались в порядке. После того, как были исключены еще две причины (блок светотехники и переключатель света фар), настало время проверки ламп ближнего света.

ВАЖНО! Все изложенное ниже — это мой личный опыт. Не факт, что описанная технология является правильной. Поэтому, автор не несет никакой ответственности за возможный причиненный какой-либо ущерб вследствие проведения нижеописанных действий

Поэтому, автор не несет никакой ответственности за возможный причиненный какой-либо ущерб вследствие проведения нижеописанных действий.

  • Снять клеммы с контактов моторчика (двух моторчиков, в случае универсала или хэтчбека), предварительно запомнив как они подключены;
  • Открутить передний болт крепления бачка, который находится выше блок-фары;
  • Ослабить гайку, которая зажимает заднее крепление бачка возле стойки-амортизатора;
  • Аккуратно достать бачок, не расплескивая его содержимое.

После этого получаем вполне нормальный доступ к блок-фаре.

  • Снять резиновую крышку для доступа к фаре;
  • Аккуратно снять два провода питания фары, запомнив их расположение;
  • Аккуратно надавить и слегка приподнять железную скобу-защелку;
  • После того, как скоба выведена из пазов, отвести ее в сторону;
  • Аккуратно вынуть, взяв за контакты, лампу ближнего света.

Порядок установки лампы ближнего света обратный. Ни в коем случае нельзя браться руками за стеклянную часть лампы, т.к. при включении она сразу перегорит. Если такое произошло, следует тщательно протереть стеклянную часть лампы спиртом и дать ему полностью испариться.

  • Установить лампу ближнего света таким образом, чтобы она своим выступом на цоколе попала в соответствующий паз на плафоне, тем самым надежно зафиксировавшись.
  • После этого выполняется самая сложная часть по замене лампы — надо аккуратно зафиксировать лампу защелкой, попав точно в пазы, при этом необходимо контролировать, чтобы сама лампа не провернулась в плафоне. Для этого защелка заводится немного сверху, затем слегка нажимается и опускается вниз.
  • Если все прошло успешно — обязательно следует проверить надежность крепления лампы, чтобы она надежно удерживалась защелкой и не проворачивалась вокруг своей оси.
  • Подсоединить провода, соблюдая полярность;
  • Закрыть резиновой крышкой отверстие для доступа к лампе;
  • Установить на место бачок стеклоомывателя, закрепив его и подсоединив провода.

После этого, при необходимости, можно переходить к замене левой лампы ближнего света. Доступ к этой лампе гораздо хуже, т.к. снять бачок с охлаждающей жидкостью, не сливая тосола, практически невозможно. Поэтому, приходится изворачиваться и действовать наощупь.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Заменять лампочки на этой машине очень легко. К примеру чтобы сменить лампу стоп-сигнала в задних фарах нужно всеголишь открыть багажник, отвернуть чехольчик и вывернуть из патрона необходимую под замену лампочку.

Еще больше полезных советов в удобном формате

Не горят стопы Лада Гранта

Не работают оба стоп сигнала в Лада Гранта

Замена масла в коробке Лада Гранта

Ой. купила недавно совсем машинку этой марки, решила “полистать” сайты с этой модели, а именно конкретно интересовала такая тема: “в случае чего как заменять лампочки у этой модели” и наткнулась на эту статью. Оказалось что проще и некуда, все просто и понятно.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
