Устройство для самостоятельной промывки форсунок

На сервисных станциях для чистки форсунок применяется специальный прибор, чтобы почистить инжектор в домашних условиях такое приспособление можно изготовить своими руками. Для его изготовления понадобятся следующие материалы и инструменты.

1. Топливные шланги от ВАЗ 2101 в количестве 2-ух штук
2. Хомуты для топливных шлангов в количестве 4-ех штук
3. Фильтр тонкой очистки для бензиновых двигателей (можно использовать фильтр от ВАЗ 2101)
4. Дрель и перо для сверления отверстий в дереве
5. Пустая двухлитровая пластиковая бутылка
6. Жидкость для промывки инжектора WINN’S Injection System Purge
7. Два колесных штуцера
8. Компрессор для накачки шин, если его нет, можно использовать ручной насос, при этом шланг нужно выбрать гораздо большей длинны.

Просверливаем отверстие в крышке и в дне пластиковой бутылки и вставляем в проделанные дырки штуцера Промывка форсунок или как почистить инжектор двигателя Форд Фокус 3

Регламент замены топливного фильтра Ford Фокус 2

ТФ грубой очистки на автомобиле ФФ-2 с инжекторным ДВС находится в самом бензонасосе, он представляет собой сеточку, встроенную в корпус (колбу). Этот фильтр считается несъемным (одноразовым), и по заводским условиям должен меняться целиком в сборе с насосом. Установленный заводом регламент замены погружного фильтра (в насосе) – через каждые 120 тыс. км пробега, наружного (выносного) – через 60 тыс. км.

На дизельных моторах ФТО расположен очень удобно, он находится сверху, сзади клапанной крышки ДВС. Сам фильтрующий элемент – бумажный, на автомобилях, эксплуатируемых в России, его рекомендуется менять через каждые 25-30 тыс. км.

Замена топливного фильтра грубой очистки Ford Focus 2 (бензин)

При засорении топливного фильтра грубой очистки (ТФГО) положено менять полностью весь электробензонасос, но многие автовладельцы находят выход из положения – чистят сеточку (фильтрующий элемент в насосе). Еще есть один вариант – установить на входе б/насоса фильтрующий элемент (сетку) от какой-нибудь другой модели, например от Toyota.  Дополнительная фильтрация предохранит топливную систему от засорения, соответственно, позволит двигателю работать стабильно в течение долгого времени.

Чтобы снять электрический топливный насос, необходимо демонтировать полностью бензобак. Так как эта процедура достаточно трудоемкая, а чистка ТФГО требуется достаточно часто, хозяева машин Focus-2 идут по обходному пути – сверху в днище кузова прорубают отверстие, в таком случае снятие бензонасоса осуществляется без демонтажа топливного бака.

Сделать это можно следующим образом:

• откинуть «сидушки» задних сидений;
• найти провода, идущие к насосу;
• от проводов в сторону левой задней двери ножницами по металлу начать разрезать металл на кузове;
• отогнув железо, можно будет увидеть, как лучше сделать отверстие для того, чтобы можно было отвернуть гайку крепления бензобака и вытащить бензонасос сверху.

Нужно сказать, что не все автовладельцы идут по этому пути, не всем хочется уродовать днище машины.

Чтобы почистить ТФГО на снятом бензонасосе, необходимо:

• отсоединить от колбы нижнюю пластмассовую крышку;
• снять сеточку, оставить ее на некоторое время отмокать в банке с растворителем;
• затем сетку следует обработать средством для очищения карбюраторов, отряхнуть и продуть сжатым воздухом.

Снятие топливной рампы и форсунок в автомобиле Ford Focus 2

Инструменты:

• Отвертка плоская малая
• Отвертка плоская средняя
• Вороток под торцевую насадку
• Насадка на вороток 10 мм

Детали и расходники:

Уплотнительные кольца форсунок

​

• Уплотнительное кольцо гасителя пульсаций давлений топлива
• Ветошь

​

​

​

​

Примечания:

Топливную рампу снимаем для проверки работы форсунок и их замены, а также при демонтаже впускного трубопровода.

Признаки неисправности:

• затруднен пуск двигателя
• неустойчивая работа двигателя
• остановка двигателя на холостом ходу
• повышенная частота вращения коленвала на холостом ходу
• двигатель не развивает полной мощности
• недостаточная приемистость двигателя
• рывки и провалы в работе двигателя при движении автомобиля
• повышенный расход топлива
• повышенное содержание CO и CH в отработавших газах
• калильное зажигание из-за нарушения герметичности форсунок

Порядок выполнения работ:

1. Сбрасываем давление в системе питания, как описано здесь.

2. С помощью отвертки сдвигаем и снимаем резиновый наконечник трубки вентиляции картера с патрубка крышки головки блока цилиндров.

3. Поддеваем отверткой пластмассовый фиксатор наконечника трубки подвода топлива и сдвигаем его наружу.

4. Нажимаем отверткой на пружинный фиксатор и снимаем наконечник трубки подвода топлива с патрубка топливной рампы.

5. Отверткой нажимаем на фиксатор колодки крайней форсунки и, немного приподняв, снимаем блок колодок с разъема данной форсунки.

6. Последовательно снимаем блок колодок со жгутом проводов с остальных форсунок.

7. Головкой «на 10» отворачиваем два самореза крепления кронштейнов топливной рампы к впускному трубопроводу.

8. Тянем топливную рампу вдоль осей форсунок и, преодолевая сопротивление уплотнительных колец форсунок, извлекаем форсунки из отверстий головки блока цилиндров. Снимаем топливную рампу с форсунками.

9. Для снятия форсунки поддеваем шлицевой отверткой фиксатор и снимаем форсунку.

10. Сдвигаем фиксатор по пазам форсунки и снимаем его.

11. Поддевая тонкой шлицевой отверткой, снимаем уплотнительные кольца со всех остальных форсунок.

12. Отверткой снимаем пружинный фиксатор и вынимаем гаситель пульсаций давлений топлива из отверстия топливной рампы.

13. Снимаем с него уплотнительное кольцо.

Примечания:

Уплотнительные кольца форсунок и гасителя пульсаций давлений топлива в рампе заменяем новыми. Перед установкой форсунок и гасителя пульсаций топлива в рампу и головку блока цилиндров, наносим на уплотнительные кольца тонкий слой моторного масла.

Не допускается промывка форсунок окунанием в моющий состав во избежание повреждения их электрической части.

14. Установите форсунки в топливную рампу, а рампу на впускную трубу. Подсоедините к рампе трубопровод, пустите двигатель и проверьте герметичность соединения трубопровода и уплотнений форсунок.

Замена фильтра тонкой очистки на дизеле Ford Focus 2

Учитывая плохое качество российской солярки, топливные фильтры на дизельных моторах необходимо менять чаще, чем на бензиновых двигателях. Нужно отметить, что на дизелях ФФ-2 ФТО расположен удобно, и поэтому его менять довольно просто. Работу по замене фильтра на авто Фокус-2 с мотором 1.8 TDCi выполняем в следующем порядке:

• откручиваем два болта, которыми крепится декоративный кожух топливного фильтра (на рисунке снизу он находится в правом нижнем углу);
• отсоединяем шланг подачи топлива, идущий к ФТО;
• откручиваем верхнюю гайку корпуса фильтра, поднимаем крышку и отводим ее в сторону;
• аккуратно и не торопясь вынимаем старый фильтрующий элемент из корпуса ФТО, нужно приподнять фильтр над корпусом и некоторое время подождать, пока с него не стечет вся солярка;
• в корпус доливаем топлива где-то до половины емкости, устанавливаем новый фильтрующий элемент:
• закручиваем верхнюю пластиковую гайку, устанавливаем топливопровод, крепим болтами декоративный кожух.

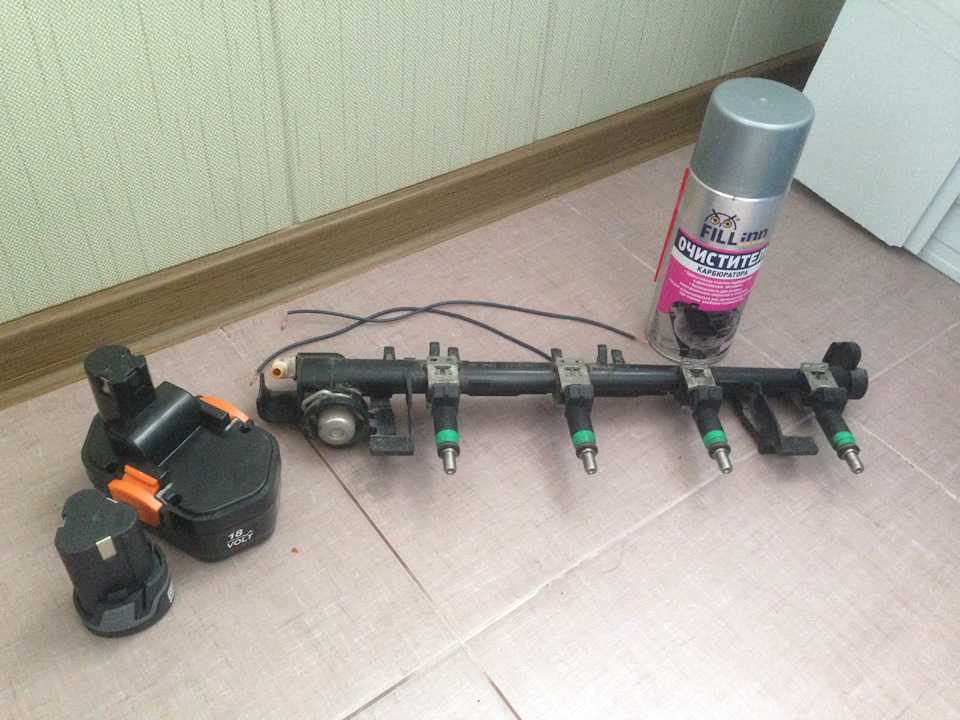

Ford Focus Hatchback › Logbook › Чистка форсунок на Форд Фокус 2/Ford Focus 2

Короче, дыр-дыр пыщь-пыщь, вот так начал дышать движок, когда даю газу на второй, очень дергалась вся машина, потом такое началось на всех передачах, и позже начал задыхаться и отстреливать. Месяц назад было похожее, поменял свечи, все норм, решил глянуть снова на свечи, вроде бы в порядке, почистил их от нагара, не помогло, понял что дело в форсунках. Почитав в интернетах и посмотрев на ютубах на сложные схемы с приблудами для очистки из бутылки, компрессора и очистителя инжектора, решил что для меня все это сложно, своего гаража нет, а на улице холодно, отец посоветовал пойти путём наименьшего сопротивления, и попробовать влить в бензобак очиститель топливной системы и форсунок, фирмы Hi-Gear.

Плюс ехал Псков-Питер, дал машине пробздеться. Но к сожалению, видимых результатов не было.Решил таки чистить напрямую, либо через рампу все форсунки, либо отдельно. Описывать как снимать рампу не буду, там все предельно просто и быстро.Хотел сначала чистить через всю рампу, но там нужно мудрить с переходиками или шлангочкой. Купил очиститель карбюратора фирмы Fill Inn, 179 р в Ленте, и думал чистить форсунки надев на пимпочку распылителя на баллоне, но именно у Fill inn, ее не было, выпендрились блин, пимпочка была на нажимном колпачке, и к нему подсоединяется всем известная красная трубочка, вот решил пробовать через нее.

Взял акум от шурика, на 10 v, присоединил проводочки, на форсунках как я понял полярности нет, все равно как контачить. Ну и надел форсунку на красную трубочку, дал напор, дал ток на нее, начала струить, пшыкать, но сильно из нее сочилась смесь, залило все руки, пол, все вокруг, в итоге через время случайно соединил + и -, появилась искра, загорелся баллон со смесью, загорелась моя рука, форсунка, пеленка на которой я стоял на балконе, стенки балкона! Всей семьей тушили, заливали водой =D А я все ждал когда же баллон рванет, но таки успел его потушить. После давай разбирать завалы, проверять детали, немного поплавились пазы на форсунке, куда присоединяется шина, но не критично, решил еще раз проверить работает ли еще баллон, надел нажимной колпачок, нажал, струя из-под него брызнула мне прямиком в глаза, побежал в ванну, по пути прощался со зрением, но все обошлось.Сдаваться не хотел, решил делать все продуманней, соединения сделать герметичнее, и продувать через рампу. Пошел в Максидом, искал там шлангочку диаметром в 0.5 см, но такого не было, и уже на кассе нашел распылитель воды на пластиковую бутылку за 37 р, и заодно вернулся купил еще смесь для промывки карба, другой фирмы, за те же деньги, и с нормальной пимпой. Дома из подручных средств, решил сделать переходник для впрыскивания в рампу.

Замена топливного фильтра Ford Focus 2 на бензиновом моторе

ФТО на бензиновом ДВС расположен рядом с бензобаком, меняется он достаточно легко. Чтобы заменить фильтр, необходимо подлезать под машину, поэтому замену удобно проводить на подъемнике или яме. Замена производится в следующем порядке:

• из монтажного блока вынимаем предохранитель, отвечающий за работу бензонасоса;
• запускаем мотор и ждем, когда он заглохнет (должен кончиться бензин в топливной системе). Таким образом, мы сбрасываем давление в топливной системе;
• отворачиваем болт крепления фильтра к кузову;
• отсоединяем от фильтрующего элемента топливные шланги, для этого необходимо в соединениях сдвинуть клипсы пальцами и потянуть шланг от ФТО. Прежде чем отсоединять топливопроводы, подготавливаем небольшую емкость для бензина, его с фильтра стечет приблизительно около стакана;
• демонтируем фильтр, отсоединяем его от крепежной пластины (болт можно полностью не отворачивать, только лишь хорошо ослабить);
• фиксируем на крепежной пластине новый ТФ, обращаем внимания на стрелку, которая имеются на корпусе фильтра, она при установке обязательно должна смотреть в направлении от бензобака к двигателю;
• устанавливаем деталь по своему месту, подсоединяем шланги, не забываем поставить в монтажный блок предохранитель.

Рекомендации по промывке форсунок

Нельзя недооценивать нагар на форсунке. Даже сверхтонкий шлаковый слой в 5 мкм может изменять пропускную способность до 25%.

Главной причиной загрязнения форсунок специалисты называют очень низкое качество отечественного топлива. Поэтому постоянных загрязнений никак не избежать. Специалисты рекомендуют периодически производить чистку грязевых отложений и производить промывку инжектора вашего Форда Фокус 2. С учетом загрязненности бензина, рекомендуется производить чистку каждые 20-40 тысяч километров пробега.

Если вовремя не провести чистку инжектора, то симптомы усилятся, а двигатель начнет глохнуть и работать с перебоями.

Будет полезно: Устранение вибрации на Ford Focus II своими руками – Инструкции по устранению вибрации на авто Ford Focus II

Промывка форсунок «Ford Focus»

Существует два варианта промывки форсунок: со снятием их с автомобиля и без него. Снятые форсунки промываются на специальных стендах с помощью ультразвука, под действием которого исчезают даже самые старые загрязнения. У обычных водителей нет таких стендов, поэтому ниже будет рассмотрен более популярный вариант промывки форсунок без снятия. Вот что для этого потребуется:

• литр специальной промывочной жидкости;
• два автомобильных ниппеля;
• автомобильный топливный фильтр;
• пара металлических хомутов;
• метровый отрезок резинового шланга диаметром 12 мм;
• дрель со сверлом на 13 мм;
• электрический насос;
• двухлитровая пластиковая бутылка.

Последовательность промывки

Процедура промывки топливных форсунок на Ford Focus

1. В пластиковой бутылке просверливается дно и пробка. Это делается сверлом на «13». В отверстия вставляются автомобильные ниппели.
2. Из ниппеля, вставленного в пробку, выкручивается золотник. Это нужно сделать для того, чтобы промывочная жидкость свободно проходила в форсунки.
3. Теперь на ниппель, вставленный в пробку, надевается резиновый шланг и фиксируется металлическим хомутом. Второй конец шланга надевается на топливный фильтр и фиксируется вторым хомутом. К бутылке скотчем прикручивается отрезок верёвки (чтобы бутылку можно было повесить на капот).
4. Машина заводится. Необходимо дождаться, когда двигатель нагреется до 90 градусов. После прогрева машина глушится. С бензонасоса снимаются топливные шланги, автомобиль снова заводится и работает до тех пор, пока не заглохнет. Всё это делается для того, чтобы полностью сбросить давление в топливной магистрали.
5. Теперь необходимо найти топливный шланг с зелёной кнопкой на хомуте, подключённый к топливной магистрали. Чтобы его снять, достаточно нажать на зелёную кнопку и потянуть на себя.
6. Шланг надевается на топливный фильтр (причём хомут с зелёной кнопкой должен издать характерный щелчок).
7. В пластиковую бутылку заливается промывочная жидкость.
8. К ниппелю, вставленному в дно бутылки, подключается шланг электрического насоса, после чего бутылка подвешивается на открытый капот автомобиля.
9. С помощью насоса в бутылке создаётся давление в 3 атмосферы (по мере вытекания жидкости из бутылки насос придётся включить ещё несколько раз для поддержания этого давления).
10. После того как нужное давление в бутылке создано, автомобиль заводится на холостом ходу и работает в течение 15 минут.
11. По истечении этого времени двигатель глушится и остывает в течение 10 минут.
12. Если в бутылке ещё осталась жидкость, мотор снова заводится и работает до тех пор, пока сам не заглохнет.
13. После этого промывочная система снимается с машины, а топливный шланг устанавливается на штатное место. Промывка форсунок закончена.

Топливные фильтры Ford Focus 2

Автомобиль Ford Focus 2 производился с 2005 по 2011 год, рестайлинг авто претерпел в 2008 году. На модели Фокус устанавливаются бензиновые двигатели 1.4/ 1.6/ 1.8/ 2.0/ 2.5 л, дизели с объемами цилиндров 1.6/ 1.8/ 2.0 л. В зависимости от типа силового агрегата, топливные фильтры (ТФ) могут иметь различные конструкции, находиться в разных местах. Например, на инжекторных ДВС бензин очищается двумя фильтрами – элементом, находящимся непосредственно в самом топливном насосе, и ТФ, который расположен рядом с бензобаком.

Цена топливного фильтра может быть разной, она зависит:

• от типа фильтрующего элемента;
• модели двигателя (бензин или дизель);
• от производителя;
• региона продаж;
• самого продавца.

Сейчас читают

Признаки засорения топливного фильтра

О том, что топливный фильтр засорился, свидетельствуют следующие признаки:

• двигатель плохо работает на холостых оборотах, часто глохнет;
• при разгоне автомобиля появляются провалы, машина двигается рывками;
• движок не набирает максимальных оборотов;
• ДВС запускается с трудом после долгого прокручивания стартером.

Если ТФ забивается сильно, двигатель может совсем не запускаться. Когда происходит засорение фильтрующего элемента, топливо в недостаточном количестве подается во впускной коллектор, и в цилиндры поступает обедненная смесь.

Еще своевременная замена топливных фильтрующих элементов уберегает мотор от преждевременного износа поршневой группы. Если вместе с топливом в камеру сгорания попадает грязь, она создает задиры на стенках гильз и на поршнях, способствует преждевременному износу поршневых колец.

На что следует обратить внимание

Есть несколько моментов, о которых нужно помнить, занимаясь промывкой форсунок. Вот они:

экономить на промывочной жидкости нельзя. Форсунка — слишком ответственная деталь двигателя. И она чрезвычайно чувствительна к качеству промывочной жидкости. Оптимальным выбором для промывки форсунок «Приоры» является средство от фирмы Wynns, разработанная специально для инжекторных двигателей. Стоимость литровой бутылки — 700 рублей;

Промывочная жидкость от фирмы Wynns — оптимальный вариант для форсунок «Приоры»

снимать пустую пластиковую бутылку с капота нужно очень осторожно. Следует помнить: давление в ней — огромное, так что она может взорваться буквально от одного неосторожного тычка пальцем, а отлетевшие ниппели могут серьёзно травмировать водителя

Пластиковую бутылку после промывки форсунок нужно снимать осторожно

Замена форсунок — процедура долгая. Тем не менее она вполне под силу начинающему водителю, если он имеет хотя бы отдалённое представление об устройстве инжекторного двигателя. С промывкой форсунок дело обстоит куда проще: нужно лишь уметь пользоваться дрелью и знать, где находится главный топливный шланг.
