Самостоятельно меняем бензонасос на форд мондео

Расшифровка обозначений и расположение элементов

Во вторых, посмотрите внимательнее на провода, если это какой то неоригинальный жгут, но все же купленный у какого то производителя, а не самопальный, тогда на проводах должна стоять маркировка, соединить нужно по маркировке. Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями.

Для замены плавкой вставки Б отверните две гайки А ее крепления, установите новую вставку и закрепите гайками. Один блок находится под капотом, возле аккумулятора и корпуса воздушного фильтра.

Установите детали в порядке, обратном снятию. Третий блок стоит в багажнике, под крышкой, сбоку. Есть схема задних фонарей — я Вам её дал.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле рис. При необходимости замены извлеките плавкую вставку… 10…. Крышки всех блоков снимают одинаковыми приемами. Такие советы я могу сам раздавать кому угодно Москва, Ford Mondeo Я задавал вам вполне конкретный вопрос о распиловки жгута, если этой информации у вас нет, то чесно скажите об это , а заниматься димагогией не стоит.

Таблица для чего предназначены предохранители в подкапотном блоке. Такие советы я могу сам раздавать кому угодно Москва, Ford Mondeo Я задавал вам вполне конкретный вопрос о распиловки жгута, если этой информации у вас нет, то чесно скажите об это , а заниматься димагогией не стоит. Назначение предохранителей и реле приведено в табл. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве вид сверху.

Для установки нового предохранителя вставьте его контакты в держатели блока и, нажав на него сверху, утопите до упора. Тогда можно добраться до самих предохранителей. Крышки всех блоков снимают одинаковыми приемами. Есть схемы блоков управления — я Вам их дал.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару. Схема предохранителей багажника седана и хэтчбека. Извлеките заменяемый предохранитель, слегка покачивая его из стороны в сторону. Ниже представлена таблица назначения и расположения компонентов.

Ну начнем с того, что, действительно, все черного цвета провода быть не могут. Загрузка … БП в моторном отсеке Предлагаем вам ознакомиться с электрической схемой и описанием назначений плавких предохранителей, которые находятся в подкапотном пространстве транспортного средства Мондео. Они выполняют отдельные функции и раскиданы они по всей машине. Замена предохранителя на Форд мондео

Какие бензонасосы устанавливают на автомобили «Форд Мондео» I, II, III и IV поколений

Автомобили «Форд Мондео» оснащаются качественными и надёжными топливными насосами ещё в процессе производства. Однако в процессе эксплуатации может потребоваться замена этого устройства.

Производители топливных насосов

Независимо от года выпуска автомобиля, на него можно установить самые разные бензонасосы электрического типа. На «Форд Мондео» оптимально подходят топливные насосы следующих производителей:

Bosch — насос с повышенным ресурсом работы;
Pierburg — насос с переключающимися клапанами;
Era — устройство неприхотливо в работе и не требует специального ухода;
Messmer — один из самых бюджетных вариантов бензонасоса на автомобили «Форд Мондео».

Устройства немецкого производителя известны своим качеством и надёжностью

При подборе бензонасоса необходимо помнить о том, что рабочий диапазон устройства не должен превышать значения 4,0–4,1 бар в системе.

Итальянский производитель насосного оборудования для авто

Где расположен топливный насос на «Мондео»

В силу того, что на всех поколениях автомобилей «Форд Мондео» используются инжекторные двигатели, целесообразно применение именно электрического бензонасоса. Суть его работы заключается в том, чтобы пропускать через себя необходимое количество топлива и направлять его в двигатель.

Электрический бензонасос целиком зависит от работы электроклапана. Однако при длительной эксплуатации и езде без остановок сам клапан и элементы, расположенные в корпусе насоса, сильно нагреваются. Поэтому, чтобы остудить насос и не дать ему перегреться, устройство устанавливается непосредственно в топливном баке. Бензин помогает насосу остыть.

Таким образом, топливный насос на всех моделях «Форд Мондео» монтируется в сам бензобак для удобства работы и увеличения ресурса устройства.

Люк бензобака расположен под задним сиденьем «Форда Мондео»

Возможные причины проблемы

Следует начать рассматривать возможные причины с того, что диагностике важно дополнительно убедиться в работоспособности стартера. При его функционировании по запуску силового агрегата не должно производиться гула, щелчков и прочих сторонних звуков

Работоспособный стартер обязан прокручивать двигатель с характерным жужжанием электромотора узла, выполняя все процессы ровно, без сбоев и перескоков. Если при попытке запуска мотора отмечены упомянутые симптомы, очаг проблемы может находиться именно в стартере.

Если вы убедились, что стартер схватывает, но не заводится, следует перейти к более детальному тестированию конкретных систем транспортного средства. Для начала продиагностируйте систему питания силового агрегата, убедитесь в работоспособности системы зажигания и различных датчиков в рамках системы электронного контроля двигателя.

Чаще всего ситуация, при которой Форд Мондео заглох и не заводится, связана с тем, что в цилиндры не проходит горючее, или же топливо не воспламеняется по различным причинам.

Другие причины

При нормальной подаче топлива на зажигание, но мотор не запускается стартером, необходимо проверять электроцепь и ее компоненты. Проблема может заключаться в сгоревшем предохранителе, повреждениях питания, поломке реле управления, а также различных неполадках в контактах. В ряде ситуация инжекторные моторы могут иметь проблему с электронным блоком управления силовым агрегатом.

Также весьма распространенной проблемой является попадание жидкости во время мойки в подкапотное пространство, или же при езде по глубоким лужам. Вода попадает на мотор и сопутствующие узлы, что вызывает сбой в функционировании электронных систем. Стоит следовать конкретным правилам при мытье мотора.

Следует помнить о возможных поломках датчиков ЭСУД, работающих совместно с ЭБУ. Так, нередки ситуации, когда силовой агрегат в момент запуска может схватывать, но запуск не происходит. При схватывании наблюдается серьезная тряска двигателя.

Всему виной датчик положения коленвала или же сам стартер. Если проблема в ДПКВ, неисправный узел направляет некорректные сигналы блоку управления, что не позволяет ЭБУ соответствующим образом регулировать топливно-воздушную смесь и подачу топлива.

Что касается второй ситуации, здесь на первый план выходят «наводки». Упомянутые электромагнитные элементы, поступающие, к примеру, от стартера датчику коленвала, не дают электронике формировать необходимый сигнал для ЭБУ. Если существуют сбои в работе датчика, мотор не запустится, хоть горючее и подается в нормальном режиме, а стартер правильно прокручивает коленвал.

Охранная система и ее влияние на пуск авто

Охранная система служит для защиты Форд Мондео от угона. При работе в штатном режиме она не влияет особо на запуск мотора. Выход из строя одного или нескольких компонентов сигнализации может стать причиной, почему авто не заводится.

Схема «врезки» автосигнализации

Все проблемы с охранной системой можно условно разделить на:

физические;
программные.

Физические неполадки обычно связаны с некорректной работой реле. Оплавления или прилипание контактов ведет к невозможности пуска ДВС. Программные ошибки присутствуют в электронном модуле охранной системы. Их наличие ведет к отсутствию сигнала на разрешение завести мотор.

Для диагностики проблемы рекомендуется отсоединить охранную систему. Если мотор нормально запустится, то проблема в ней. Для устранения неисправности следует проверить каждый элемент сигнализации.

Процедура замены бензонасоса на автомобилях «Форд Мондео»

По словам владельцев авто, бензонасос можно считать одним из уязвимых мест «Фордов». Он может выйти из строя в любой момент, независимо от условий езды и характера обслуживания машины.

При этом стоимость нового устройства для многих водителей бывает очень высокой: в зависимости от производителя, бензонасос может стоить от 12 тыс. руб.

Собственно говоря, и сама процедура замены бензонасоса на автомобилях «Мондео» не является приятной и лёгкой. В руководстве по эксплуатации производитель ясно даёт понять, что замена устройства возможна только при полном снятии топливного бака. Поэтому процедура может затянуться на длительный срок и потребует от автолюбителя не только сноровки, но и физических сил.

Однако существует способ упростить порядок замены топливного насоса и провести эту операцию без снятия ёмкости бака с бензином.

Как заменить бензонасос, не снимая бензобака

Как говорилось выше, само устройство размещено в ёмкости бензобака. Бак располагается под задними сидениями в салоне машины. Если поднять подушку сиденья, легко увидеть заглушку с проводом. Контактную часть насоса (штекер с проводами) можно тут же отсоединить плоской отвёрткой.

Насос помещается в бензобак, доступ к нему возможен и через салон

Это и есть доступ к самому насосу. Открывая заглушку обычной плоской отвёрткой, можно сразу же убедиться в том, что бензонасос не пролезает в имеющееся отверстие. Эта проблема решается достаточно быстро.

Итак, чтобы заменить насос на новый и не тратить время на демонтаж и монтаж топливного бака, рекомендуется сразу подготовить необходимый комплект инструментов:

ножницы по металлу;
маркер или фломастер;
малярный скотч.

Советы бывалых водителей

В процессе работы очень важно соблюдать правила личной безопасности. Данные примечания помогут максимально упростить процедуру замены и облегчить основные этапы работы:

Целесообразнее заранее слить весь бензин из бака.
Для резки металла не рекомендуется использовать электрические режущие инструменты типа болгарки, так как искры от неё могут попасть на капли топлива и вспыхнуть.
Следует быть максимально осторожным, чтобы не повредить провода и шланги.
Перед отключением топливных трубок рекомендуется понизить давление в системе. Достаточно снять фишку с бензонасоса и завести машину. Двигатель использует всё находящееся в системе горючее и сам заглохнет.

Во время работы категорически запрещается курить!

Инструкция, как снять топливный насос

Чтобы добиться желаемого результата, действуйте по следующему алгоритму:

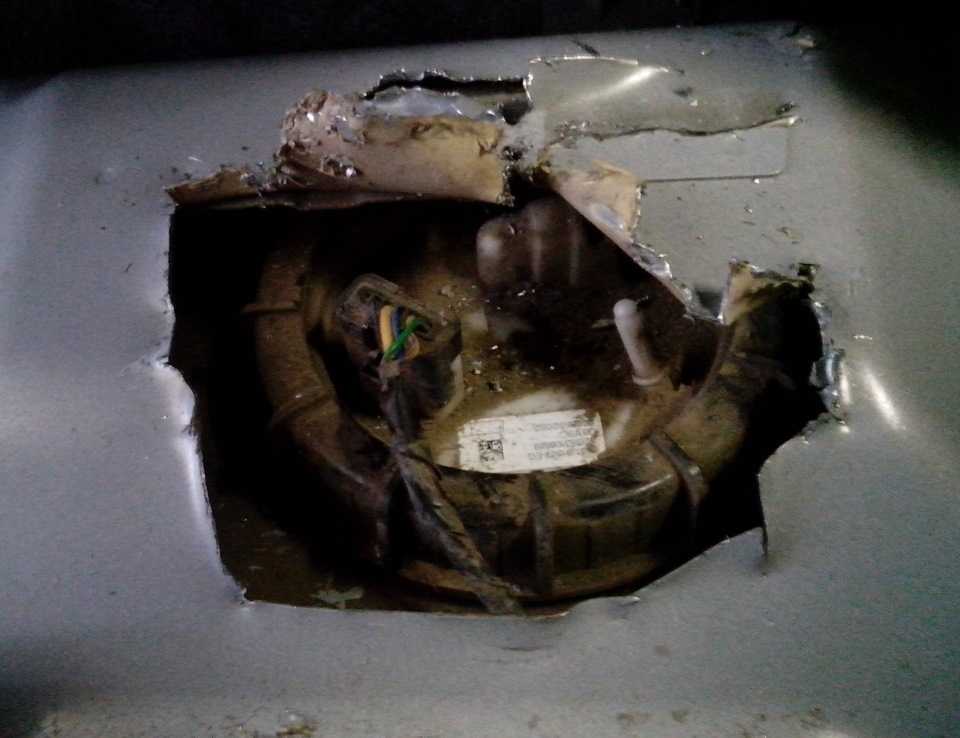

После того как была открыта заглушка под задним сиденьем «Форд Мондео», потребуется взять ножницы по металлу и приступить к расширению отверстия для того, чтобы бензонасос мог пролезть в него.

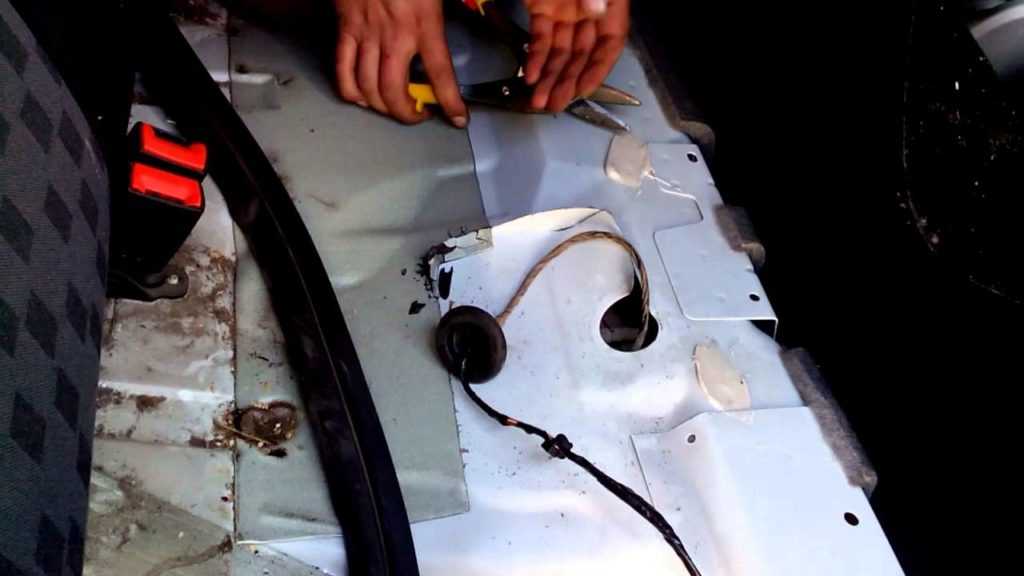

Чтобы отверстие получилось более или менее ровным, лучше всего сначала нарисовать его контур на поверхности металла фломастером.

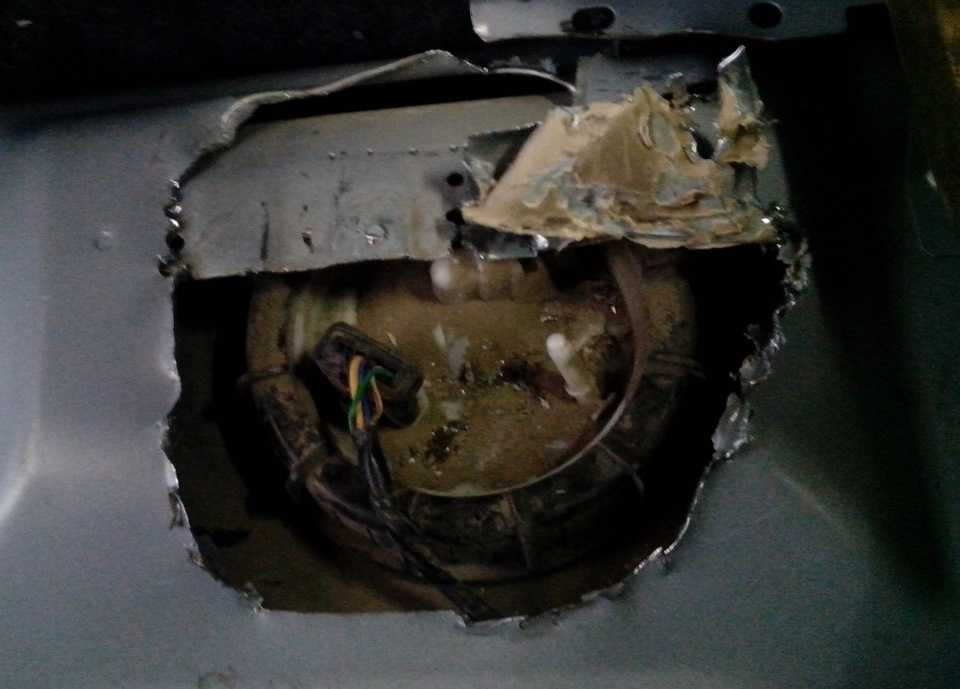

После выполнения отверстия можно доставать сам насос. Перед этим рекомендуется заклеить острые края отверстия малярным скотчем, чтобы не поранить руки.

Работа ножницами по металлу очень кропотливая

Инструкция по установке нового насоса

Установка нового устройства взамен демонтированного производится в такой последовательности:

Соединение топливных трубок и проводов идёт в обратном порядке

Бензонасос подключается в обратном порядке.
Топливные магистрали соединяются между собой через разъёмы.
После монтажных работ необходимо будет решить, что делать с вырезанным отверстием. Решение этого вопроса у каждого автовладельца будет своё: можно установить на него самодельную крышку или же просто заклеить малярным скотчем

Главное — сделать так, чтобы внутрь бака не попал никакой мусор и грязь, а уж какими именно способами в этого добьётесь — совершенно неважно.

Чистка топливной системы и замена бензонасоса в Ford Mondeo своими руками

Чистка топливного бака и замена сетки бензонасоса в Ford Mondeo

То, что бензобак моего Форда Мондео сильно загрязнен, было понятно сразу — машина не ехала. С утра ехала веселее (топливо отстоялось). Ехала веселее после заправки (во-первых он холодный, во вторых — «чистый» (хочется в это верить).

В связи с вышесказанным, принято решение сделать вот что: — снять бак (по предыдущим машинам знаю, что грязи там хватает) — промыть бак ацетоном, возможно, применю свою любимую химию. — пока бак снят — вырезать отверстие электролобзиком в кузове для последующего демонтажа бензонасоса (а не мучиться с ножницами по металлу, боясь что-либо повредить) — заменить фильтр грубой очистки топлива — промыть бензонасос в сборе.

Снимаем бензобак

— Снимаем задний диван, просто тянем его вверх, крепится на двух защелках(на месте все поймете) — Снимаем пыльник в который уходят провода на бензонасос

— Отсоединяем штекер — ВАЖНО: завести двигатель и дать ему заглохнуть, чтобы стравить давление из рампы — Лезем под машину (важно найти яму подлиннее, так как не удобно залазать, или идеальный вариант — подъемник)

— Отсоединяем штуцера от фильтра тонкой очистки топлива и от топливопровода

ВНИМАНИЕ: оттуда польется много бензина! Мне хватило принять бензиновый душ

— Отсоединяем воздушный шланг (крепиться хитрым хомутом, но у меня уже поставил кто-то обычный червячный). — Берем головку «на 13», удлинитель, и желательно трещотку, откручиваем два болта, которые крепят металлические ленты (эти ленты и притягивают бак к кузову).

Регламент замены бензонасоса: причины и предпосылки

На систему подачи бензина оказывает влияние большое количество как внешних, так и внутренних факторов. Относительно плохое качество топлива, наличие твердых пород и фракций в топливном баке – все это и многое другое уменьшают реальный срок эксплуатации насоса в разы. Грубо говоря, замену или ремонт следует проводить тогда, когда в системе нет постоянного давления или насос просто перестал работать. Ниже приведем несколько основных признаков поломки, которые имеют наибольшую периодичность возникновения:

Вы поворачиваете ключ в замке, но ничего не происходит. Двигатель не запускается по причине непопадания в него топлива. Примечательно, что работа электрического топливного привода отчетливо слышится при неработающем двигателе. Если после поворота ключа насос издает характерный звук, то дело, вероятно, в контактах на коннекторах насоса или в засоре.
Если в топливной системе недостаточное давление внутри системы, то двигатель будет запускаться и даже работать. При этом на высоких оборотах или при интенсивном движении будут наблюдаться просадки мощности. В некоторых случаях автомобиль может глохнуть. С противной стороны, автомобиль будет вести себя абсолютно адекватно на холостых оборотах.
Если вы сумели завести мотор и проехать определенное расстояние, но что-то не дает покоя, проверьте бензобак. Если оттуда доносятся странные звуки, то насос подлежит скорейшей замене. Почему мы говорим о том, что замену нужно выполнить как можно скорее? Дело в том, если узел продолжает работать с неисправным элементом, это сказывается на всем механизме.

Менее распространенными, но все же причинами замены считаются следующие: замена датчика топливного давления, а также фильтр грубой очистки.

Это интересно: Поршень тормозного суппорта и другие элементы устройства

От слов — к делу.

1. Возьмите ножницы по металлу и приступайте к резке. Если раньше вы не работали с таким инструментом, то рекомендую поупражняться перед тем как начать “резать свою машину”. Чтобы отверстие вышло более-менее пристойным используйте маркер, с его помощью нарисуйте круг требуемой величины и только после приступайте к вырезанию.

2. Когда отверстие проделано можно достать топливный насос. Чтобы не порезаться об острые края увеличенного отверстия во время установки нового бензонасоса обмотайте их скотчем или используйте резиновую трубку. Разрезав ее вдоль наполовину, оденьте на торец отверстия, как на фото.

3. Не спешите выбрасывать бензонасос, возможно, он исправен и необходимо всего лишь произвести замену сеточки или некоторых деталей самого насоса.

4. После замены сеточки бензонасоса, ремонта топливного насоса или полной его замены установите новый бензонасос на место. Подключите все топливные шланги и соберите все в обратном порядке.

P. S. Возникает один неприятный вопрос: «А что делать с отверстием?» Ответ на этот вопрос у каждого будет свой, кто-то придумает крышку, кто-то не станет заморачиваться и заклеит все скотчем. На самом деле, это не играет большой роли, самое главное, чтобы внутрь бака ничего постороннего не попадало. Лично я бы советовал сделать металлическую крышку, по краям подложить резиновый манжет и посадить все это на герметик и шурупы. Это будет надежно и герметично.

На этом у меня все, спасибо за внимание, надеюсь, у вас получится заменить бензонасос Мондео без снятия бака. Если же вы не уверены или вам чем-то не нравится этот вариант — снимайте бак или обратитесь за помощью к профи

Самая низкая цена бензонасосов Ford, предлагаемая автовладельцам!

По состоянию на сегодняшний день в интернет магазине, специализацией которого являются поставки оригинальных запасных частей, действует самая низкая цена бензонасосов Ford в Москве, изготовленных на высоком качественном уровне. Из широкого ассортимента предлагаемой продукции возможно подобрать бензонасос, наиболее подходящий к конкретной модели авто. С помощью грамотных консультаций, предоставляемых специалистами компании, пользователи получают ответы на все интересующие вопросы.

Своевременная замена бензонасоса Форд для обеспечения работы авто

Поставляемые многочисленным потребителям бензонасосы Форд отличаются высокой надежностью и длительным эксплуатационным сроком. О неисправностях данных устройств обычно судят по неустойчивой работе автомобиля на холостом ходу, отсутствию развития полной мощности. В момент запуска мотора при неисправном бензонасосе, как правило, не удается завести машину. В таких случаях требуется произвести своевременную замену данной запасной части, при этом рекомендуется обращаться к проверенным поставщикам, возможности которых позволяют обеспечить быструю доставку изделия. Сотрудничество с интернет магазином оригинальных запчастей Ford в полной мере удовлетворяет потребности владельцев авто данной торговой марки в качественных и надежных деталях.

Выгодная возможность купить бензонасос Ford

В настоящее время предлагается в Москве бензонасос Ford купить по самой выгодной стоимости. На сайте компании размещена подробная информация, позволяющая оценить преимущества данного предложения. Основным достоинством приобретения является гарантия качества и надежности запасной детали, изготовленной всемирно известным производителем. При этом также предоставляются рекомендации по эксплуатации детали, применение которых способствует продлению срока службы бензонасоса. Специалисты компании с готовностью оказывают любую помощь, направленную на развитие доверительных партнерских отношений с каждым клиентом.

Удалось заменить топливный насос на Форд Мондео?

Для этого достаньте фишку отвечающую за бензонасос и заведите мотор. Дайте ему поработать, до тех пор пока не заглохнет. Не курите и не подносите огонь к открытому отверстию в баке.

Если необходимо подсветить используйте фонарик.

Замена бензонасоса Форд Мондео вставкой от ВАЗа

Замена бензонасоса Ford Mondeo Замена бензонасоса Ford Mondeo Замена топливного насоса на Форд Мондео — малоприятная процедура, которая ко всему прочему предусматривает обязательное снятие топливного бака, по крайней мере так сказано в руководстве по эксплуатации. О том как проверить бензонасос или как понять, что его необходимо менять, я не буду писать, речь пойдет непосредственно о том, как произвести снятие и замену топливного насоса.

Бензонасос расположен в баку, который в свою очередь находится под задними сидениями, а значит к нему можно добраться через салон. Чтобы добраться к топливному насосу из салона необходимо поднять заднее сидение со стороны заливной горловины. Полосочками вибры заклеил острую кромку Вырезал примерно по форме отверстия, накинул сверху. Приклеивать его к кузову не стал, заклеил армированным скотчем, для защиты от шума и пыли этого будет достаточно.

Прежде чем все это дело закрыть и заклеить нужно завести двигатели и проверить, работает или нет, а то при не самом лучшем исходе придется все разбирать Считаю проведенную операцию успешной.

Инструкция, как снять топливный насос Чтобы добиться желаемого результата, действуйте по следующему алгоритму: Чтобы отверстие получилось более или менее ровным, лучше всего сначала нарисовать его контур на поверхности металла фломастером.

После выполнения отверстия можно доставать сам насос. Перед этим рекомендуется заклеить острые края отверстия малярным скотчем, чтобы не поранить руки. Таким образом, процедура демонтажа топливного насоса не представляет собой проблему.

Единственный нюанс — необходимо уметь работать с ножницами по металлу. Работа ножницами по металлу очень кропотливая Инструкция по установке нового насоса Установка нового устройства взамен демонтированного производится в такой последовательности: Соединение топливных трубок и проводов идёт в обратном порядке Бензонасос подключается в обратном порядке.

В любом случае, автозавод считает топливный модуль неразборной деталью и менять электродвигатель бензонасоса на Форд Мондео придется на свой страх и риск.

После того, как новый бензонасос установлен и коммутация подключена, необходимо найти замену лючку, который уже не годится. Можно вырезать крышку из жесткого пластика или текстолита, посадив ее на саморезы и загерметизировав самодеятельность пористым пеноплексом на клейкой основе или любым другим листовым герметиком. Может, кому пригодится, номер большой уплотнительной резиновой прокладки кольца стакана, которую в мануале по ремонту предписано менять при каждом съеме бензонасоса.

Номер , ценник руб с копейками у тех же официалов на мой взгляд совершенно не обязательно Lexsus Верхняя на фото насос с большим фильтром,найти который на замену еще никому не удалось, чаще применяется треугольный лапоть Нижняя часть,так называемый стакан Собственно сам насос уже отдельно он просто выдергивается с верхней крышки Bosch 0 для двигателей 1.

Как поменять бензонасос Форд Мондео?

Самое примечательное, что этот лапоть стоит в Existe около 80 руб Часть вторая, технические данные, немного теории, симптомы и причины отказа Симптомы: Машина тупит, двигатель не развивает полной мощности, особенно это ощутимо при наборе скорости и снижении скоростного режима как такового Давление в топливной системе после топливного фильтра: На работающем двигателе — 1.

Дорестайл — существует специальный ниппель справа на топливной рампе, к которому нужно подключить проверенный манометр 2.

Рестайл — манометр, можно подключить только в разрыв, между топливным фильтром и рампой В обоих случаях, без специальных приспособлений подключить манометр к системе не получится. Переходник сделан из старого советского колпачка к камере — он имеет длинную резьбовую часть и сквозное отверстие, заглушенное резиновой пробкой её удаляем.

Конструкция переходника представлена на Рис.

Неисправности системы питания двигателя

Присутствие проблем с подачей топлива в рабочую камеру приводит к тому, что двигатель глохнет или отказывается заводиться.

Таблица — Проявление неисправностей топливной системы

Причина неисправности	Проявление
Залито не то горючее	Если в бензиновый мотор Форд Мондео залить дизель или наоборот, то через небольшой промежуток времени силовой агрегат заглохнет и откажет заводиться
Топливная магистраль	Запуск резко становится невозможен при обрыве или возникновении пробки в топливной магистрали
Забивание форсунок	Постепенно ухудшение пуска раз за разом
Поломка бензонасоса	Неприятность с запуском обычно проявляется после того, как Ford Mondeo заглохнет на ходу
Забивание топливного фильтра	Невозможность завести ДВС появляется после заправки низкокачественным топливом

Согласно отзывам автовладельцев частой проблемой Ford Mondeo 4 являются контакты бензонасоса. Они окисляются в процессе эксплуатации и насос перестает качать. Для временного устранения неисправности существуют пара народных вариантов:

Поднять заднее сидение автомобиля. Несколько раз ударить кулаком в район бензонасоса, определить месторасположение которого можно по характерным очертаниям.
Взять палку или щетку для чистки снега. Подлезть снизу машины. Ударить по баку несколько раз.

Вышеперечисленные способы лишь на время устраняют проблему и пригодны лишь в случае «дорожного ремонта». Для ликвидации неисправности надолго требуется зачистить контакты бензонасоса или заменить его на новый.

Важные моменты

перед снятием бензонасоса очень желательно слить весь бензин из бензобака. Это делают не все и не всегда, однако полный слив топлива сделает всю дальнейшую работу намного безопаснее;
вырезать отверстие в полу следует только ножницами. Ни в коем случае нельзя пользоваться зубилом или «болгаркой»

Любая искра от этих инструментов может привести к возгоранию и взрыву;

прорезая напольное покрытие, следует проявлять осторожность, так как можно легко повредить или полностью перерезать шланги топливных магистралей;
все работы необходимо проводить в хорошо проветриваемом помещении, а в идеале — на открытом воздухе;
рядом с автомобилем не должно быть открытых источников огня. Во время выполнения работ следует воздержаться от курения и обязательно держать под рукой огнетушитель;
если в салоне требуется что-то подсветить, следует пользоваться только электрическим фонариком

Использование спичек или зажигалки категорически запрещено;
все работы следует производить в очках и защитных резиновых перчатках;
перед тем как отсоединять шланги топливных магистралей, следует положить на крышку бензонасоса несколько кусков ветоши. Несмотря на сброс давления в системе, в топливных шлангах всё равно остаётся бензин. И он может залить пол салона.

Это интересно: Уход за двигателем автомобиля

Итак, для того чтобы извлечь бензонасос, вовсе не нужно слепо следовать инструкции. Иногда можно включить смекалку и тем самым избавить себя от серьёзной головной боли, которая неизбежно возникнет, если автолюбитель попробует в одиночку снять бензобак с Форд Мондео. И конечно же, имея дело с бензином, ни в коем случае нельзя забывать о технике безопасности и средствах индивидуальной защиты.

Копирайтер с пятилетним стажем. (1 голос, среднее: 5 из 5)

Алгоритм замены топливного насоса для авто на бензине

Вы, вероятно, догадались, что топливная система у бензинового двигателя отличается от той, которая применяется в дизельных автомобилях. Именно поэтому мы разбили методика замены топливного насоса на две части: для бензинового двигателя и для дизельного. Для «Форд-Мондео» методика работы -приблизительно следующая:

На первом этапе нужно снять топливный бак.
Левый модуль, отвечающий за подачу топлива, держится на двух гайках и креплениях. Вам необходимо снять оба крепежа.
Достаньте модуль, расположенный с левой стороны, он отвечает за направление топлива в двигатель. Будьте внимательны, чтобы не повредить рядом стоящие элементы: поплавок, рычаг и пр. Уплотнительное кольцо, которое вы там найдете, нельзя использовать ни в коем случае. Оно отслужило свое и обязано отправиться в мусорное ведро. Если вы собираетесь пренебречь этой деталью ремонта, будьте готовы к тому, что в вашем авто обнаружатся другие, более серьезные поломки.
Разделите разъем датчика таким образом, чтобы можно было удобно добраться до трубки подачи бензина. Ее нужно аккуратно отбросить. Это позволит подобраться к правой части и приступить к ее демонтажу. Следуйте рекомендациям строго и безукоризненно, за счет чего получится добиться качественно выполненного ремонта.
Линия, которая идет к правому модулю, должна отключаться от мотора. Это же касается и дополнительного топливного отопителя, если таковой установлен. Все убирается в сторону, дабы не мешать дальнейшему ремонту.
Снимите фиксаторы и открутите две гайки при помощи ключа. Штуцер в наличии только в моделях, в которых есть отопитель.
Правый модуль – это выход топлива из бака, своего рода замыкающая цепочка. Отключайте его аккуратно, чтобы избежать поломки поплавка или другого элемента. После того, как все элементы сняты, можно снять и сам топливный модуль.
На автомобилях марки «Форд-Мондео», большинство из которых оснащены топливным отопителем, вам необходимо высверлить дополнительный штуцер. Он крепится на срезном болту, поэтому используйте для этих целей специальный инструмент.
Монтаж всех элементов системы выполняется в строго обратном порядке. Не забывайте детали, крепежи и последовательность выполнения работы. Если вы в ремонтах человек новый, рекомендуется снимать и маркировать снятые детали наименование и порядковым номером. Это позволит провести обратные работы много быстрее.

Ford Mondeo 2.3♻from☢Mazda☯with❤love › Бортжурнал › Замена бензонасоса Мондео 4 2.3 DuraTecHE. Первая часть.

Приветствую Всех и желаю доброго вечера!

Вот и наступил момент замены с БЕНЗОНАСОСА.И так, пост будет немного длинный, так как замена затянулась аж на четыре дня.

В среду 30.03.16, зная что потом будет дождливая погода, решился снять бак на эстакаде и заменить бензонасос.

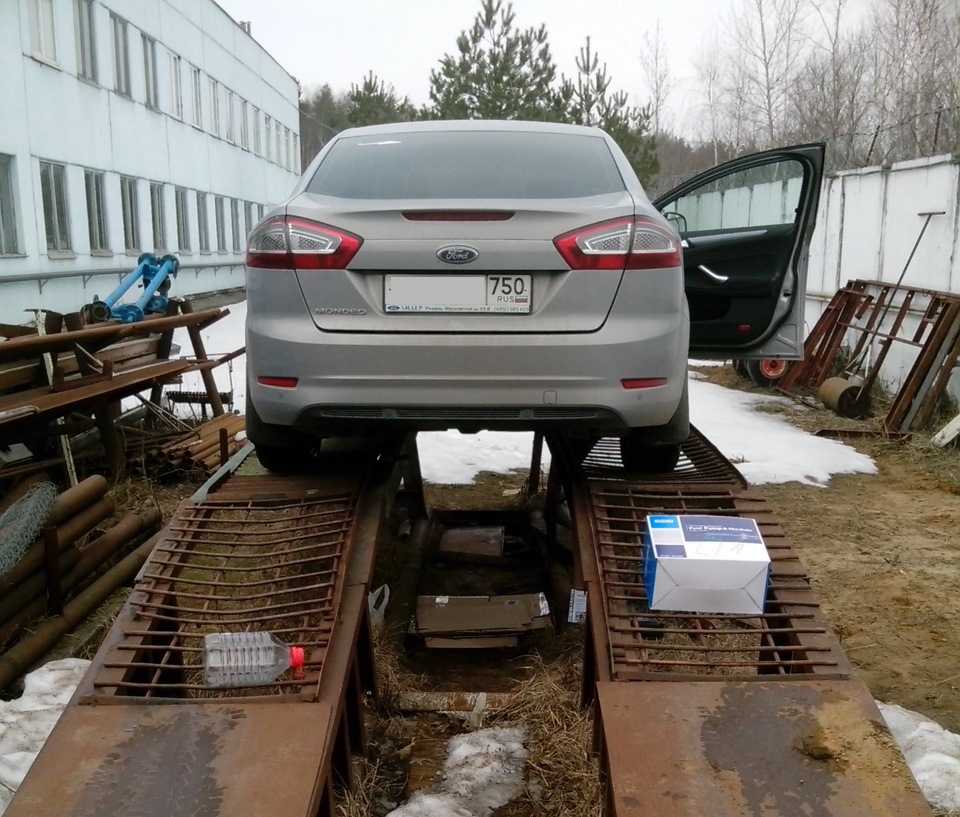

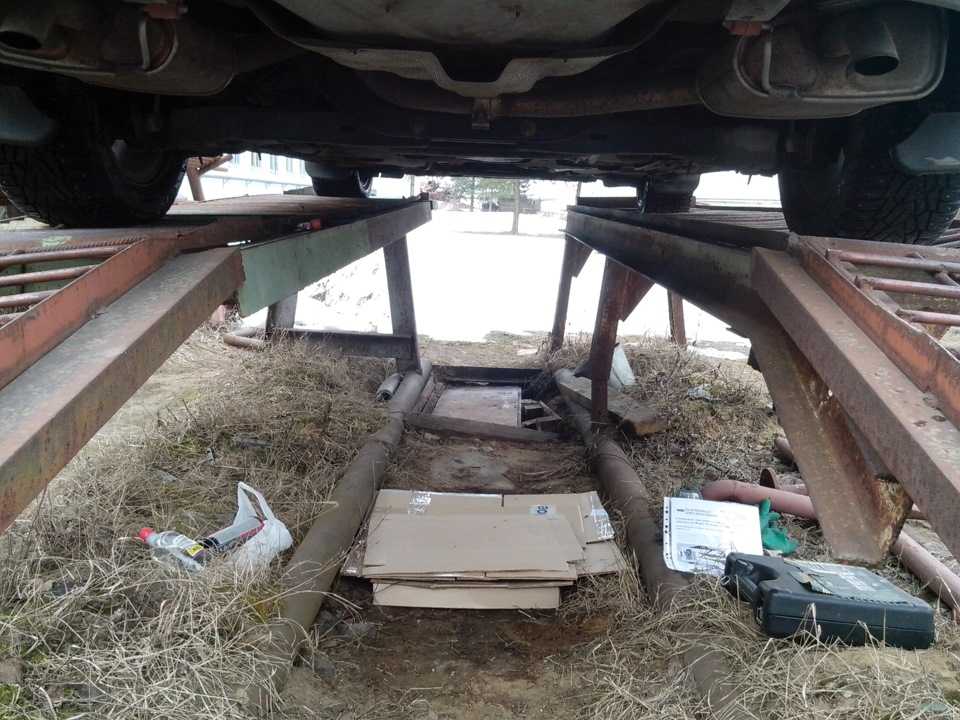

Благо на работе есть эстакада, пускай не очень, но ТО сделать можно. Около обеда загнал пока никто не видит. Разложил инструмент, подготовил “рабочее” место и начал…

Первый и самый главный этап — это вытащить предохранитель бензонасоса. Находится в блоке под торпедой справа. Блок держится справа на винте, слева на клипсе, будьте аккуратны слева, не порвите ушко ковролина.

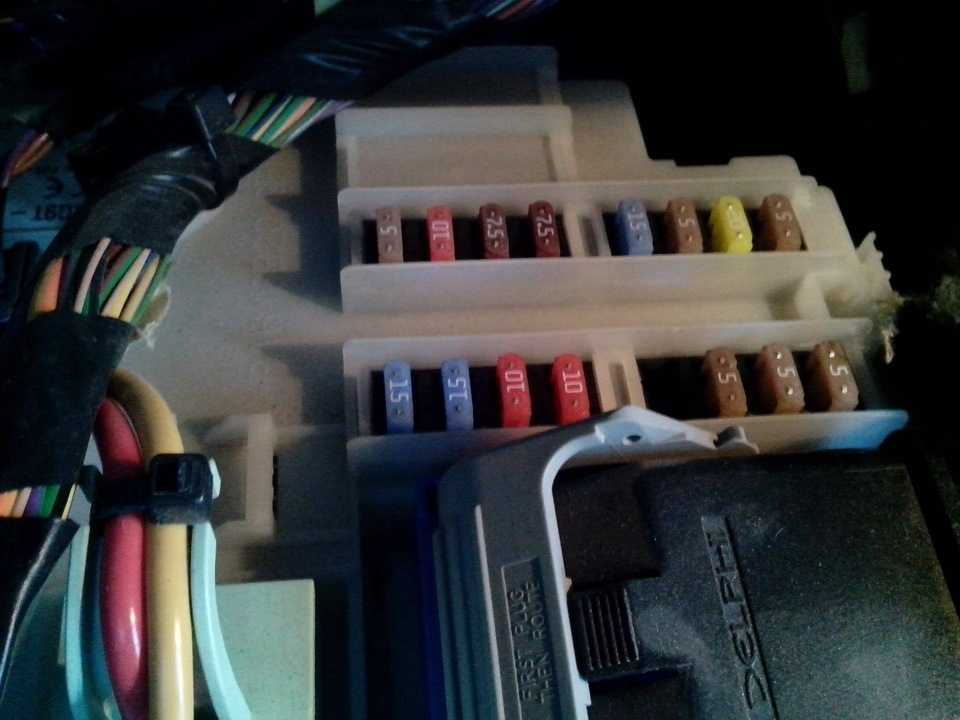

Предохранитель желтого цвета на 20 А, находится во втором ряду. На фото он уже удалён.

Вставляем ключ, заводим, 20-30 секунд и мотор глохнет, контрольный запуск, всё давление в системе снято.Дальше нужно снять алюминиевый термоэкран. Вроде бы всё просто, но есть там интересные крепления

Я честно не знаю, может у официалов есть какой-нибудь инструмент под них, в реальных условиях эти “гайки” откручиваются пассатижиями. Откручиваются очень тяжело, трудно захватить, есть большая вероятность отломить лепестки. Что у меня и вышло в итоге. Помимо четырёх крепежей есть болты торкс 20 и 30, болты под 10 головку и одна заглушка в районе абсорбера. Теперь нужно как-то вытащит экран и в этом нам мешает выхлопная труба. Но через минут 5-10 экран снят, хоть и слегка погнут.

Далее выполняем элементарные операции: рассоединяем колодку жгута и отсоединяем заливную горловину от бензобака. Спасибо за советы Jek937 , последовал им и отсоединил именно горловину, так как потом проще будет одевать хомут на металл.

Затем нужно отсоединить магистрали от абсорбера спереди и сзади бака.

Вот с этим у меня как раз не вышло и как итог отломил один усик около абсорбера. Поняв что не смогу снять трубки не поломав что то еще, решил снять бензобак и затем отсоединить топливную трубку.Открутив крепления защитных пластиковых щитков, стал откручивать болты крепящие два хомута. И вот бак начал опускаться, опускаться и уперся в правую сторону эстакаду. Ни туда ни сюда.Я не растерялся и решил поддомкрачивать правую сторону. Хорошо что в багажнике лежит оригинальный домкрат. Но и эта задумка оказалась неудачной, бак всё равно не захотел опустится.

Поняв что работа проделана в пустую, стал собирать всё обратно. На всю работу ушло 3,5 часа с периодическими разговорами.После этого мною и было принято решение вырезать дыру в полу.

После неудачной попытки был настроен решительно. В обед загнал Мондео в бокс и приступил в освобождению места под будущий “лючок”.

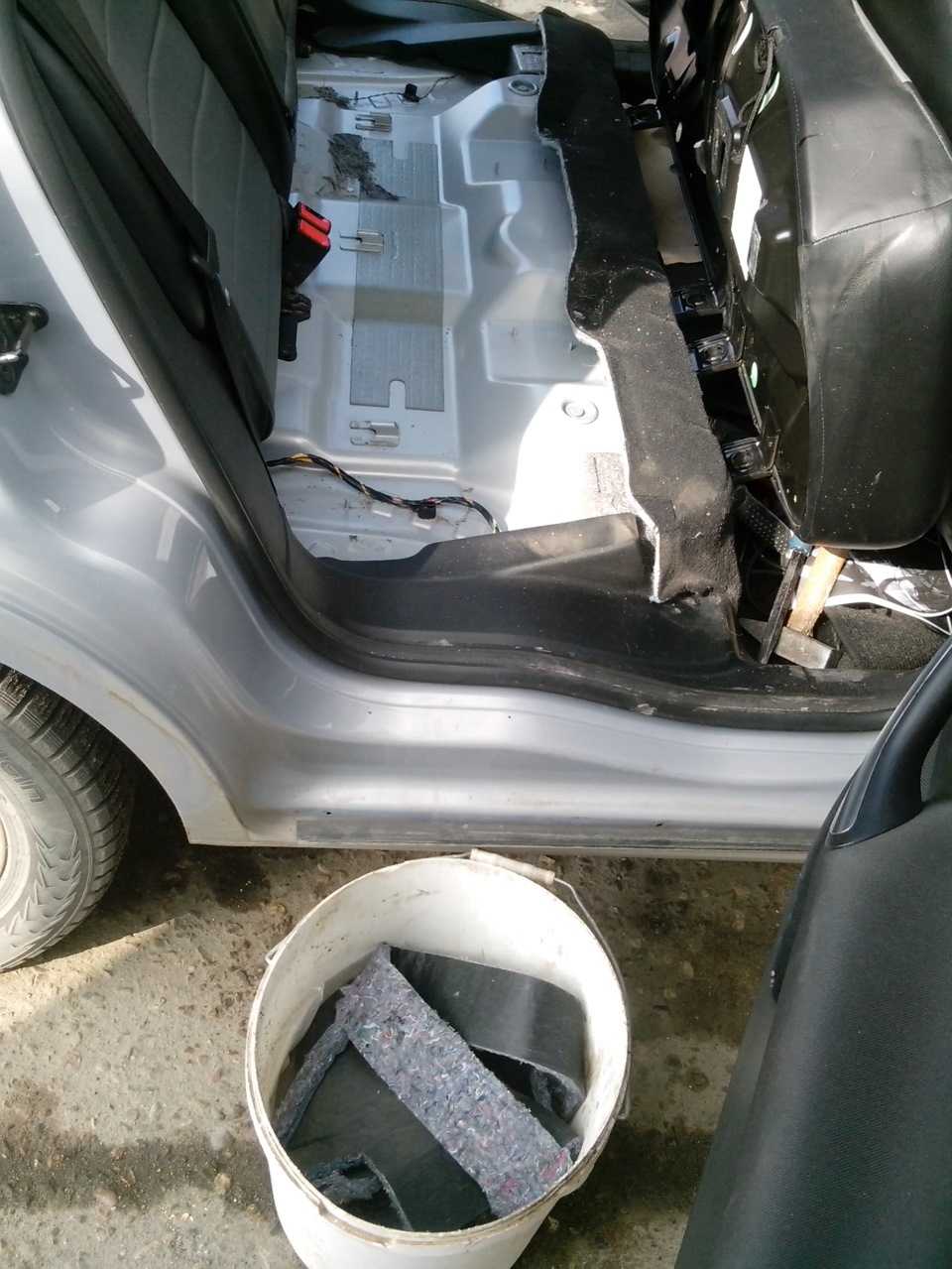

Кто читал первую запись о бензонасосе знает что когда я поднял задний диван обнаружил зарождение “жизни”, поэтому “шубу” из под дивана сразу выбросил в ведро.

И моему взору открылись “залежи” за все четыре года эксплуатации Мондео.

Убрал мусор, протер пол и стал готовиться к операции.

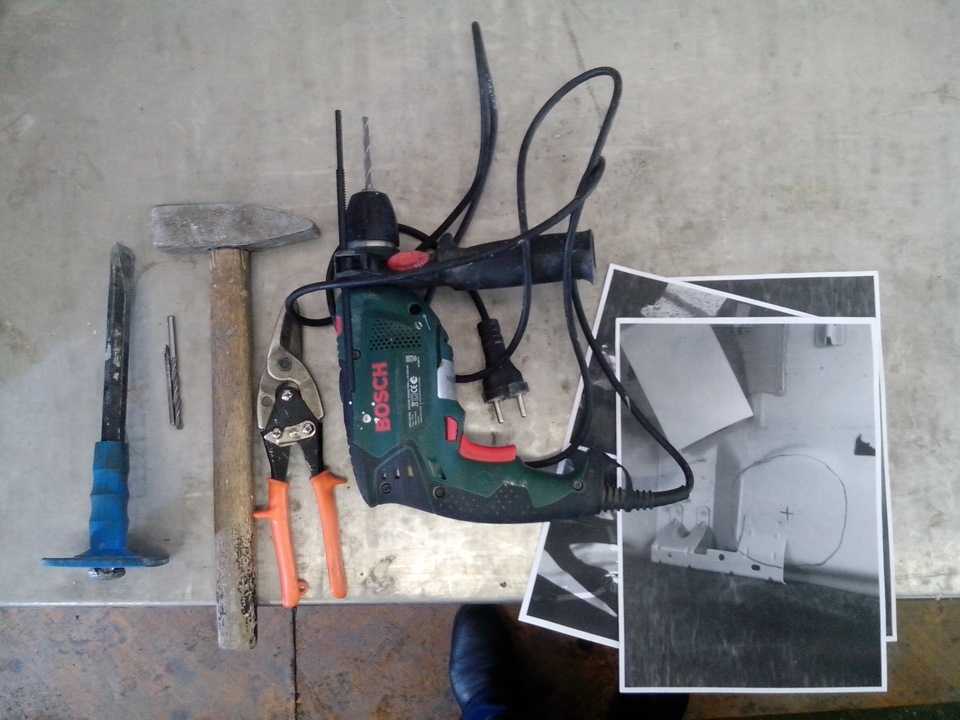

Распечатал фото из этой записи, чтобы не промахнуться. Хотя когда увидел пол, характерный полукруглый выступ заметить не сложно.Первым делом срезал дужку крепления заднего дивана.

Далее сделал небольшой вырез буквой П посередине ножницами по металлу и вскрыл импровизированное смотровое окошко. Поняв где располагается фишка и трубка подачи топлива продолжил вырезать пол.

Удалив практически весь тонкий металл наткнулся на днище из 2 мм металла. И тут возникли трудности, сверлится он плохо, т.к. край и металл играет, и ножницы не берут.

В итоге ничего другого не пришло в голову как отпилить болгаркой непокорный металл. Набравшись мужества, мысленно зная что огнетушитель рядом, взял болгарку и стал кроить металл. Конечно я не пилил в том месте где проходит трубка. В том месте я его просто отломал.
