Назначение и типы полуосей

Правила обслуживания

Обслуживание моста заключается в периодической проверке уровня и замене масла в картере (через каждые 45 тыс. км пробега). Рекомендуется контролировать состояние уплотнительных элементов и деталей, удерживающих балку на автомобиле. Также необходимо своевременно регулировать осевые зазоры, которые меняются из-за естественного износа шестерен и подшипников качения. Дополнительно устраняется зазор в шкворнях поворотных кулаков и корректируется угол схождения.

Слив старого масла производится после прогрева картера в движении. В конструкции корпуса предусмотрена резьбовая пробка, под отверстие подставляется емкость для сбора отработавшей жидкости. Нужно протереть поверхность пробки от частиц, образующихся при износе шестерен (в конструкции детали предусмотрен магнит). Заливка масла производится через контрольное отверстие, закрытое резьбовой заглушкой. Нормальным считается уровень смазки, расположенный возле нижней кромки отверстия.

Изготовление страховочной опоры под автомобиль своими руками

Попросили меня сделать ремонтную подставку для машины. Пересмотрев все возможные варианты, оптимальным для себя выбрал подставки под авто Jack Stands (WEB). Перевел размеры, попробовал, вот, что получилось. Всем Привет. Попросили меня сделать ремонтную подставку для машины. Пересмотрев все возможные варианты, оптимальным для себя выбрал подставки под авто Jack Stands (WEB). Перевел размеры, попробовал, вот, что получилось.

Профиль 50*25*2мм, труба 30 и 40мм. Одна в одну не входят, токарь решил эту проблему. Верхняя опора 100*60*10мм. Боковые упоры, нижняя стяжка и опорные лапки из полосы 25 и 50мм. Угол в 60 градусов относительно поверхности. Расстояние между отверстиями произвольно, приблизительно 30-40мм. Болт каленый М12.

Покраска с краскопульта, краска ПФ-115.

Цепочка самая маленькая со строительного магазина. Высота подставки от 300мм. Монтаж резинки на основание взял на себя заказчик.

Основные виды полуосей

Зависимо от конструкции полуось может быть полностью или частично разгруженной от действующих на нее изгибающих моментов.

Разгруженная полуось

более характерна для транспортных средств с большой грузоподъемностью, в том числе автобусов. Такая полуось на чертеже будет выглядеть свободно установленной внутри моста деталью, а опираться на балку моста будет ступица колеса с помощью двух подшипников. В данной конструкции полуось передает исключительно крутящий момент, поскольку всю силу изгибающего воздействия на себя принимают подшипники.

Рекомендуем: Причины, по которым стартер не реагирует на поворот ключа зажигания

Виды полуосей

Полузагруженная полуось

в подавляющем большинстве случаев установлена на легковых и легкогрузовых автомобилях. Устройство полуоси данного вида отличается тем, что в ней подшипник стоит между самой полуосью и ее кожухом, причем полуось крепится непосредственно к ступице колеса. По этой причине на плече периодически возникают изгибающие моменты, которые воздействуют на полуоси в вертикальной и горизонтальной плоскостях.

На переднеприводных автомобилях для передачи крутного момента от КПП к колесам устанавливаются полуоси несколько иной конструкции. Состоит такой приводной вал из оси, внутреннего и наружного ШРУСов.

Устройство приводного вала переднеприводного автомобиля.

Виды трансмиссий автомобиля

Тип трансмиссионной системы зависит от источника энергии и способа передачи крутящего момента от ДВС к колесам транспорта. Автопроизводители выпускают транспорт с несколькими видами трансмиссий:

  • механической;
  • гидромеханической;
  • электрической;
  • гибридной.

Механическая

Наиболее распространенный вид передачи энергии, присутствует во всех автомобилях с механической коробкой переключения передач и блоком сцепления. Вращение коленвала передается через диски сцепления к коробке передач и другим трансмиссионным узлам.

Гидромеханическая

Набирает популярность благодаря широкому использованию АКПП в новых моделях авто. Механическое вращение трансформируется в движение жидкости (масла) в гидротрансформаторе — более совершенной замене сцепления. Передача крутящего момента через трансформатор — более плавная.

Электрическая

Используется в электрокарах и машинах с гибридными силовыми установками. В первом случае электроэнергия из аккумулятора приводит в действие электромотор, вращающий колеса. Автогибриды оснащены двумя типами силовых установок: двигателями внутреннего сгорания, электродвигателями, а также аккумуляторами. Часть моделей авто использует ДВС только после разгона до определенной скорости, до этого момента колеса крутит электроток. Некоторые решения позволяют постоянно передвигаться при помощи электродвигателей, используя бензиновый мотор невысокой мощности только для подзарядки аккумуляторов.

Возможные неисправности заднего моста Нива Шевролет их причины и способы устранения

Допускается незначительная утечка масла (отпотевание) из-под манжеты переднего подшипника главной передачи, но при сильном замасливании редуктора и днища автомобиля над главной передачей манжету следует заменить

Определить шум в заднем мосту и, соответственно, необходимость ремонта можно по результатам следующих испытаний.

Испытание 1. Плавно разгоняем автомобиль на ровной дороге со скорости 20 до 90 км/ч.

Одновременно прислушиваемся к шуму и замечаем скорость, при которой он появляется и исчезает.

Отпускаем педаль «газа» и прослушиваем автомобиль в режиме торможения двигателем.

Обычно шум возникает и исчезает при одних и тех же скоростях, как при ускорении, так и при замедлении.

Испытание 2. Разгоняем автомобиль до скорости 100 км/ч, переводим рычаг переключения передач в нейтральное положение, выключаем зажигание и свободно катимся до остановки.

При этом следим за характером шума на различных скоростях замедления.

В первом варианте мы испытали редуктор в режиме разгона и торможения под нагрузкой, создаваемой двигателем.

Во втором – без нее. Если звук присутствует только при первом испытании – причиной его могут служить шестерни редуктора, подшипники ведущей шестерни или дифференциала.

Если шум проявляется в обоих случаях – источник его нужно искать в другом месте.

Испытание 3. Устанавливаем рычаг коробки передач в нейтральное положение, пускаем двигатель и постепенно увеличиваем частоту вращения коленчатого вала.

Сравниваем возникающие шумы с замеченными ранее. Если они похожи на шумы, возникающие при первом испытании, это указывает на то, что они исходят не от редуктора.

Испытание 4. Шумы, обнаруженные при первом испытании и отсутствующие при последующих испытаниях, вызваны редуктором.

Для подтверждения поднимаем задние колеса, пускаем двигатель и включаем четвертую передачу.

Убеждаемся, что шумы действительно исходят от редуктора, а не от других узлов или деталей.

Без зарядных устройств не обойтись

Для выполнения данной операции, как уже отмечено, используются зарядные устройства, работающие от сети 220 В. Таких устройств на автомобильном рынке очень много, они могут обладать различными полезными дополнительными функциями.

Однако все они выполняют одну работу – преобразуют переменное напряжение 220 В в постоянное – 13,8-14,4 В.

В некоторых моделях сила тока при зарядке регулируется вручную, но есть и модели с полностью автоматической работой.

Читайте по теме: Как выбрать зарядное устройство.

Из всех недостатков покупных зарядных устройств можно отметить высокую их стоимость, и чем «навороченней» прибор, тем цена на него выше.

А ведь у многих под рукой есть большое количество электроприборов, составные части которых вполне могут подойти для создания самодельного зарядного устройства.

Да, самодельный прибор выглядеть будет не так презентабельно, как покупной, но ведь его задача – заряжать АКБ, а не «красоваться» на полке.

Одними из важнейших условий при создании зарядного устройства – это хоть начальное знание электротехники и радиоэлектроники, а также умение держать в руках паяльник и уметь правильно им пользоваться.

Далее рассмотрим несколько схем зарядных устройств для АКБ, которые можно создать из старых электроприборов или составных частей электроники.

Как проявляются неисправности моста

Задний мост ВАЗовской «шестёрки» наделён своими характерными неполадками, которые проявляются тем или иным образом.

Чрезмерный шум со стороны задних колёс

Причин появления большого шума со стороны колёс задней оси может быть не так много:

  • ослабло крепление колеса. В этом случае необходимо проверить и подтянуть крепёж;
  • поломка полуосевого подшипника. Подшипник полуоси со временем изнашивается, в результате чего появляется характерный шум. Полуось требуется осмотреть и заменить неисправный элемент.

Постоянный шум заднего моста во время движения

Несвойственные для нормальной работы ЗМ звуки в большинстве случаев указывают на появление неполадок. К основным причинам неисправностей относятся:

  • деформация чулка. Если корпус деформирован, можно попытаться восстановить его, но лучше заменить на исправный;
  • изгиб полуосей и чрезмерное биение. В этом случае деталь подлежит замене;
  • повышенный износ на шлицах. Требуется осмотр шестерён и шлицев полуосей, а после замена повреждённых элементов;
  • неправильно отрегулирован редуктор, износ или поломка шестерён либо подшипников. Необходима полная разборка, деффектовка и ремонт механизма;

  • низкий уровень масла. Нужно проверить уровень, довести его до нормы и убедиться, что нет подтекания через манжетные уплотнения и прокладки.

Шум при разгоне машины

Появлению шумов при разгоне транспортного средства могут сопутствовать такие причины:

  • изношенные или неверно отрегулированные подшипники дифференциала. Требуется демонтаж, осмотр и ремонт редуктора;
  • неправильно выставлено зацепление между зубьями конической и планетарной шестерён. Проблема решается правильной регулировкой;
  • износ полуосевых подшипников. Необходимо снятие неисправной полуоси и замена подшипника;
  • мало смазки. Проблема устраняется таким же образом, как и при постоянных шумах.

Шум при ускорении и торможении мотором

Если шум со стороны ЗМ присутствует при разгоне и замедлении мотором, то причина возможна в следующем:

  • чрезмерный износ либо повреждение подшипников хвостовика. Требуется разборка и диагностика редуктора;
  • неправильная установка зацепления зубьев конической и планетарной шестерён. Устраняется путём проверки целостности деталей и установки правильного зазора.

Видео: выявление причины шумов в заднем мосту

Шумы на поворотах

Посторонние шумы могут проявляться не только при прямолинейном движении, но и при прохождении поворотов. Этому могут сопутствовать такие причины:

  • затруднённое прокручивание сателлитов на оси. Требуется разборка, проверка исправности и замена элементов, состояние которых не позволяет использовать их и дальше;
  • подклинивание полуосевых шестерён. Если шестерни и поверхности, с которыми они соприкасаются, имеют незначительные повреждения, то их зачищают наждачкой. В ином случае вышедшие из строя элементы необходимо заменить;
  • неправильная установка зацепления шестерён дифференциала. Требуется диагностика и правильная регулировка зазора;
  • поломка полуосевых подшипников. Неисправные элементы необходимо заменить.

Стук в начале движения

Если «шестёрочный» редуктор заднего моста (РЗМ) издаёт стук, как только авто начинает движение, то это может указывать на следующее:

  • чрезмерный зазор между фланцем и коничкой. Требуется осмотр шлицевого соединения и замена изношенных деталей;
  • увеличенный зазор между хвостовиком и планетаркой. Устраняется путём выставления зазора;
  • повышенный износ места посадки под ось сателлитов. При такой поломке коробка подлежит замене;
  • опустился крепёж штанг задней подвески. Требуется проверка и при необходимости подтяжка болтов.

Течь масла

Смазка из ЗМ может вытекать по следующим причинам:

  • износ манжеты конической шестерни. При появлении течи со стороны хвостовика, сальник необходимо заменить;
  • повреждение полуосевого сальника. Если на тормозных щитках появились следы смазки, то это свидетельствует об износе уплотнения полуоси, что требует его замены;
  • ослабло крепление редуктора к чулку ЗМ либо повредилась прокладка. В такой ситуации необходимо подтянуть крепёж либо заменить уплотнитель.

При вытекании масла ускоряется процесс износа шестерён

Включение и отключение моста

Крутящий момент передается к редуктору переднего моста при помощи карданного вала со шлицевой муфтой, подсоединенного к 2-ступенчатому раздаточному редуктору. На автомашинах Патриот встречаются 2 разновидности раздаточных коробок: с механическим управлением (российская конструкция) и с электрическим приводом (редуктор Dymos, используется с середины 2013 г.).

Алгоритм управления раздаточной коробкой старого образца:

  1. Нажать на педаль сцепления до упора.
  2. Перевести рычаг управления редуктором в требуемое положение, алгоритм управления указан на пластиковом набалдашнике рукоятки. Завод-изготовитель допускает переход на режим передачи крутящего момента к 2 мостам с использованием прямой передачи в раздаточной коробке на скорости до 60 км/ч.
  3. Отпустить педаль сцепления и продолжить движение с активным приводом на все колеса. Для отключения переднего моста необходимо снова нажать на педаль сцепления, а затем установить рычаг раздаточного редуктора в нейтральное положение.

Для включения переднего моста на машинах с коробкой Dymos необходимо повернуть шайбу в требуемое положение. Конструкция трансмиссии допускает включение полного привода во время движения, но если требуется активировать пониженный ряд, то автомобиль следует остановить. Затем необходимо перевести основную коробку в нейтральное положение, что позволит включить пониженный ряд в раздаточном редукторе.

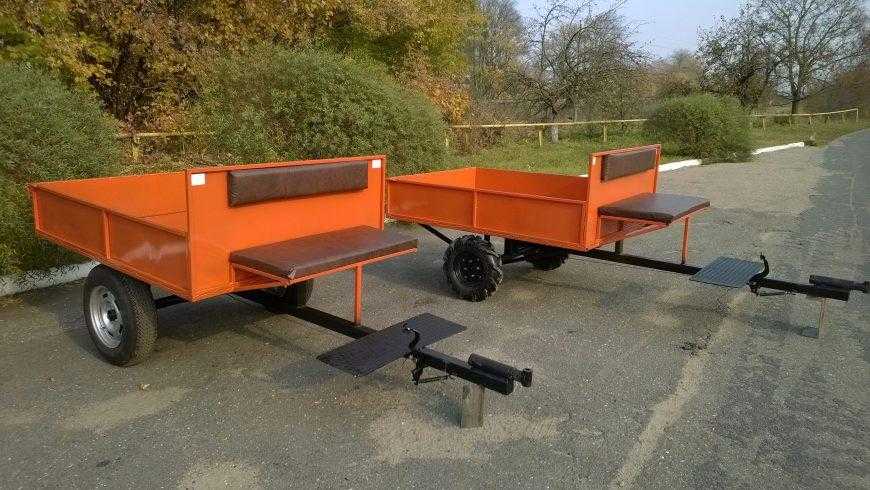

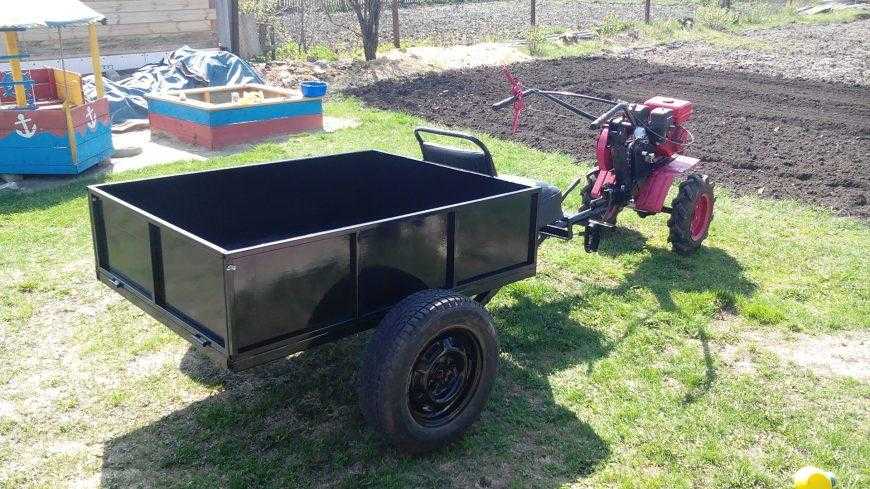

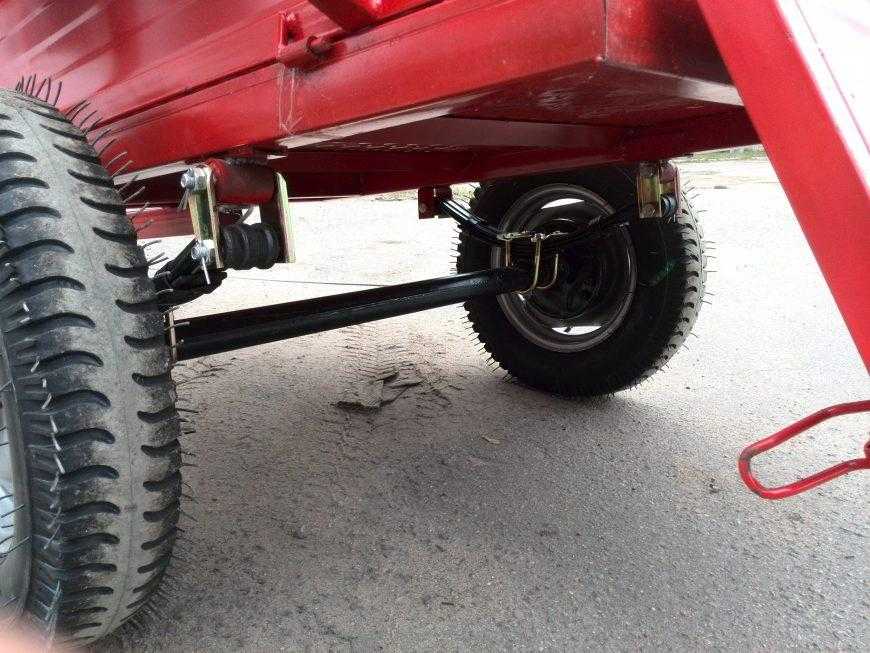

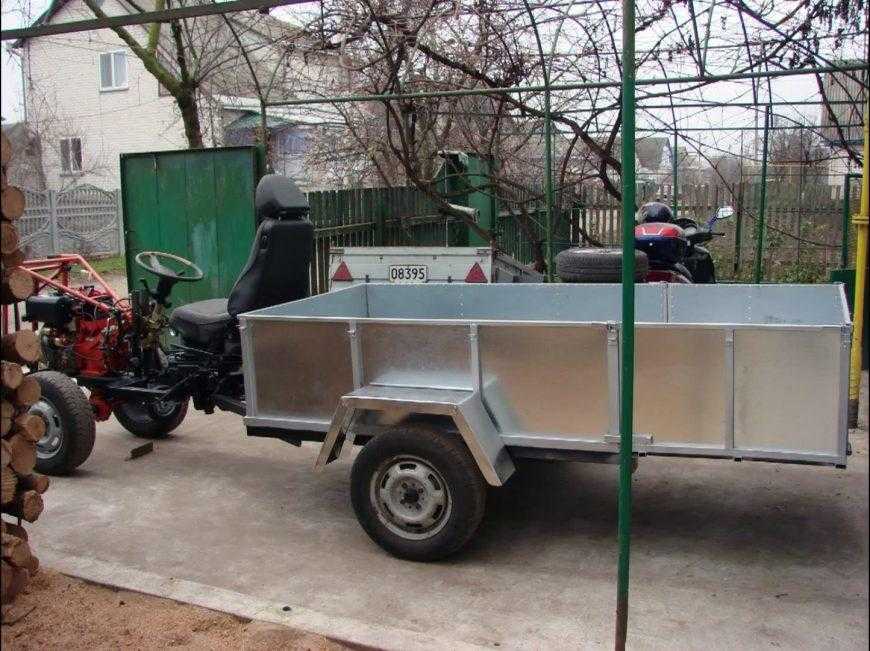

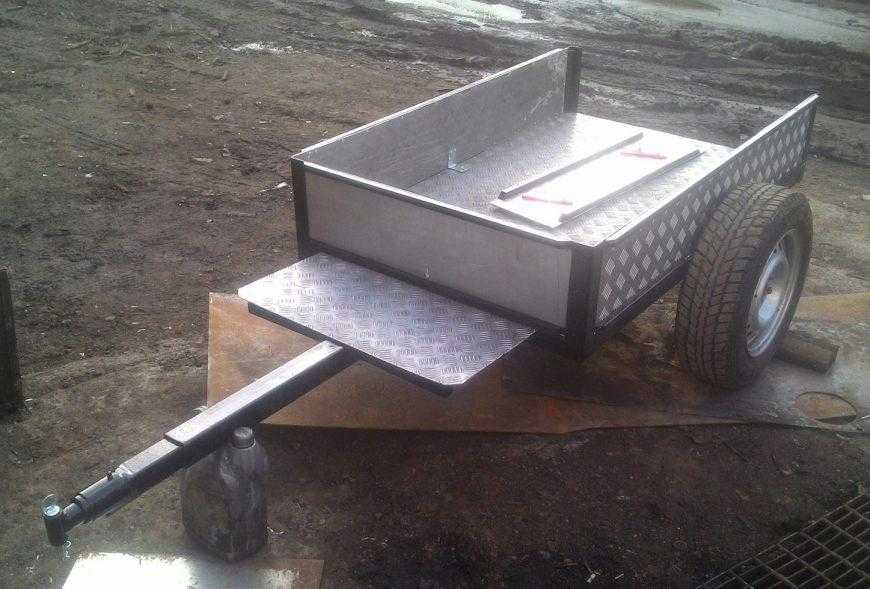

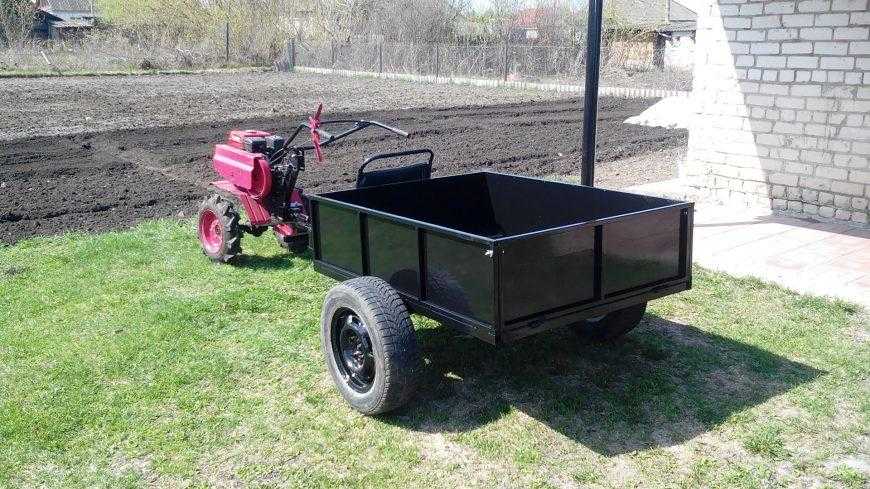

Виды прицепов

Перед началом работы стоит учесть, что размеры будущей конструкции напрямую будут зависеть от мощности самого мотоблока. Условно все прицепные устройства делят на 3 группы:

  1. Легкие одноосные тележки (больше подходят для мотоблоков, имеющих мощность в пределах 5 л.с.), с размерами 1 на 1 м или чуть больше, выдерживающие до 300 кг веса.
  2. Прицепы средней грузоподъемности (выбираются для мотоблоков с мощностями от 5 до 10 л.с.). Здесь уже можно предусмотреть размеры до 1 м на 1,5 м, ведь они будут выдерживать грузы до 500 кг.
  3. Тяжелые прицепы, совмещаемые с более сильными агрегатами. Они чаще всего бывают с двумя осями (т.е., на четырех колесах), да и размеры соответственно можно выбирать в пределах 1,2 на 2 м.

После того, как выбраны размеры прицепа для мотоблока, стоит задуматься об используемых материалах и базовых узлах будущего детища.

Разновидности автомобильных мостов

  • Управляемые;
  • Ведущие;
  • Поддерживающие;
  • Управляемые ведущие.

Ведущие мосты

автомобиля подразделяются на задние, передние и промежуточные. А также они бывают разрезанные и неразрезанные – в зависимости от варианта подвески. Если подвеска автомобиля независимая, ведущий мост изготавливается разрезным, в случае, если подвеска зависимая, мост – неразрезной. На автомобилях классической компоновки легкового типа задний мост является ведущим, на автомобилях с системой полного привода оба моста являются ведущими.

Управляемый мост

. Когда рассматривается управляемый мост, в большинстве случаев подразумевается передний мост авто с полным или задним приводом. Однако у машин специального назначения (сельскохозяйственная колесная техника, автомобили коммунальных служб, погрузчики) задний мост может быть управляемым, а передний – ведущим.

Данный мост может быть как разрезным, так и не разрезным. Неразрезной мост – это балка с поворотными кулачками, благодаря которым обеспечивается возможность вра­ще­ния управляемой колесной оси во время движения транспортного средства.

Балка моста должна быть одновременно жесткой, прочной и легкой. Данным ус­ло­ви­ям отвечают по большей части стальные кованые балки двутаврового сечения. На балке имеются опорные площадки для того, чтобы закрепить элементы подвески.

В своей средней части балка выгнута вниз, для того, чтобы расположить силовой агрегат как можно ниже, и это дает возможность смены центра тяжести для увеличения устойчивости транспортного средства.

Разрезной передний управляемый мост

. Разрезным мостом называется редуктор, закрепленный на подрамнике со специальными приводными валами, которые передают крутящий момент колесам. Подвеска (независимая) соединяется с поворотными кулаками, как это свойственно автомобилям с системой переднего привода. Управляемые колеса автомобиля, прикрепленные к ступицам, могут проворачиваться одновременно со стойками, что позволяет маневрировать автомобилем.

Основные элементы подвески автомобиля

Любая подвеска состоит из нескольких основных элементов:

Шины. Это первая ступень в системе сглаживания неровностей дорожного полотна. Имея определенную степень упругости, шина способна гасить небольшое количество колебаний, возникающих в процессе движения.
При наличии нарушений в работе подвески шины колеса могут выступать в роли индикатора неисправности, так как срок службы шины в такой ситуации быстро сокращается и возникает неравномерный износ.

Основные упругие элементы. К упругим элементам подвески автомобиля относятся пружины, рессоры и торсионы. Назначение этих элементов заключается в обеспечении упругой связи кузова с поверхностью дороги.
Вся нагрузка автомобиля приходится именно на пружины, а за счет их упругости кузов держится на определенной высоте. В процессе эксплуатации и больших перегрузок металл упругих элементов изнашивается, из-за чего меняется их жесткость. Такие изменения негативно сказываются на работе подвески в целом. Изменяется угол положения колес, уменьшается дорожный просвет, снижается грузоподъемность. Проседание кузова в разгруженном состоянии – это главный сигнал о необходимости замены пружин.

Дополнительные упругие элементы. К дополнительным упругим элементам относятся буферы сжатия, их применение необходимо для гашения высокочастотных колебаний, а также вибраций, образующихся в процессе соприкосновения металлических элементов.
Благодаря наличию таких упругих элементов, срок службы остальных компонентов подвески значительно увеличивается

Крайне важно следить за их исправным состоянием и вовремя производить замену изношенной детали.

Направляющие устройства. Главная задача направляющих устройств – обеспечение перемещения колеса в установленной плоскости.
Благодаря системе рычагов в процессе движения по неровной поверхности колесо перемещается в вертикальном направлении, сохраняя при этом перпендикулярное положение относительно поверхности дороги

Любые нарушения в направляющих элементах приведут к быстрому и неравномерному износу шины колеса, а также других элементов подвески.

Демпфирующий элемент. Элементом демпфирующего устройства является амортизатор.
Использование амортизаторов в системе подвески позволяет решить такие проблемы, как вибрация кузова при движении по неровной дороге, а также сглаживание вибраций на других элементах подвески автомобиля. Благодаря функции демпфирования обеспечивается постоянный контакт колеса с дорогой, автомобиль становится более устойчивым при движении.

Стабилизатор поперечной устойчивости. Во время выполнения поворота на скорости стабилизатор поперечной устойчивости препятствует крену кузова автомобиля.
При совершении маневра поворота колеса одной стороны автомобиля начинают отрываться от дороги, что может повлечь переворачивание транспортного средства. В этот момент на стабилизаторе создается напряжение, которое стремится вернуть на место поднимающийся край автомобиля.

Элементы крепления отдельных деталей. К элементам крепления относятся шаровые шарниры, сайлентблоки и болтовые соединения, которые связывают между собой остальные элементы подвески автомобиля.

Зачем разбираться в электросхемах?

Уметь читать такие схемы довольно важно для всех, у кого есть автомобиль, ведь это поможет сэкономить очень много денег на услугах специалиста. Конечно, какие-то серьезные поломки починить самостоятельно без участия профессионалов сложно, да и чревато, ведь ток ошибок не терпит

Однако если речь идет о какой-либо элементарной неисправности либо же нужно подключить аккумуляторную батарею, ЭБУ, фары, габаритные огни и прочее, то сделать это самостоятельно вполне реально.

Кроме того, нередко мы хотим ввести в цепь и дополнительные электронные устройства, такие как сигнализация, магнитола, автомобильный кондиционер, которые значительно облегчают процесс вождения и наполняют нашу жизнь комфортом. И здесь не обойтись без умения разбираться в электрических схемах, ведь зачастую они прилагаются ко всем перечисленным приборам. Также это актуально и для владельцев машин с прицепом, так как иногда возникают проблемы с его подключением. И тогда понадобится электросхема прицепа легкового автомобиля и, естественно, навыки, позволяющие разобраться в ней.

Разновидности автомобильных мостов

  • Управляемые;
  • Ведущие;
  • Поддерживающие;
  • Управляемые ведущие.

Ведущие мосты

автомобиля подразделяются на задние, передние и промежуточные. А также они бывают разрезанные и неразрезанные – в зависимости от варианта подвески. Если подвеска автомобиля независимая, ведущий мост изготавливается разрезным, в случае, если подвеска зависимая, мост – неразрезной. На автомобилях классической компоновки легкового типа задний мост является ведущим, на автомобилях с системой полного привода оба моста являются ведущими.

Управляемый мост

. Когда рассматривается управляемый мост, в большинстве случаев подразумевается передний мост авто с полным или задним приводом. Однако у машин специального назначения (сельскохозяйственная колесная техника, автомобили коммунальных служб, погрузчики) задний мост может быть управляемым, а передний – ведущим.

Данный мост может быть как разрезным, так и не разрезным. Неразрезной мост – это балка с поворотными кулачками, благодаря которым обеспечивается возможность вра­ще­ния управляемой колесной оси во время движения транспортного средства. Балка моста должна быть одновременно жесткой, прочной и легкой.

Данным ус­ло­ви­ям отвечают по большей части стальные кованые балки двутаврового сечения. На балке имеются опорные площадки для того, чтобы закрепить элементы подвески.

В своей средней части балка выгнута вниз, для того, чтобы расположить силовой агрегат как можно ниже, и это дает возможность смены центра тяжести для увеличения устойчивости транспортного средства.

Разрезной передний управляемый мост

. Разрезным мостом называется редуктор, закрепленный на подрамнике со специальными приводными валами, которые передают крутящий момент колесам. Подвеска (независимая) соединяется с поворотными кулаками, как это свойственно автомобилям с системой переднего привода. Управляемые колеса автомобиля, прикрепленные к ступицам, могут проворачиваться одновременно со стойками, что позволяет маневрировать автомобилем.

Проверка состояния задней подвески автомобиля

Чтобы продлить срок работы задней подвески автомобиля, нужно следовать определенным правилам. Каждые 20 тыс. километров пробега необходимо произвести осмотр подвески. Внеочередную проверку рекомендуется проводить каждый раз после наезда на большое препятствие или попадания в яму.

Разработаны подробные инструкции, призванные помочь владельцу автомобиля самостоятельно диагностировать состояние подвески:

  1. Поднять заднюю часть автомобиля при помощи подъемника или домкратов. Затем, вращая заднее колесо вручную, прислушаться – не издает ли оно посторонних звуков при вращении. Посмотреть, насколько легко вращается колесо.
  2. Надавливая снизу и сверху, раскачать колесо по вертикали. Внимательно прислушаться – не сопровождается ли движение колеса стуком, нет ли люфтов. Если указанные явления присутствуют, необходимо повторить операцию с зажатой педалью тормоза. Тут понадобится помощник. Если стук прекратился, с высокой долей вероятности дело в подшипнике ступицы. Иначе нужно продолжать диагностику.
  3. Вставить отвертку между поворотным кулаком и рычагом. Наличие люфта указывает на необходимость замены шаровой опоры. Если же поврежден только чехол, можно обойтись его заменой.
  4. Отверткой или небольшой монтировкой пошевелить проушину, вставив инструмент между рычагом и подрамником. Если шевелится легко, сайлентблок рычага выработал свой ресурс и нуждается в замене.
  5. Двигая шаровые шарниры, оценить наличие люфта. Если выявлен люфт, стойки шаровых шарниров должны быть заменены. Осмотреть чехлы шаровых шарниров и рулевого механизма. Не должно быть трещин и других повреждений. Осмотреть амортизатор на наличие подтеков масла. Подтеки указывают на необходимость замены амортизатора. Осмотреть втулки, пружины и буфер движения.
