Автосигнализации Starline

Возможности системы

Автолюбители при выборе охранного комплекса обращают внимание в первую очередь на его функционал и возможности. В зависимости от конкретной модели сигнализации может разниться набор опций и количество охраняемых зон, для каждой из которых предусмотрен индивидуальный алгоритм защиты

Функционал сигнализаций Старлайн включает в себя:

  1. Контроль двигателя и его блокировка при несанкционированной попытке запуска осуществляются реле — цифровыми или обычными.
  2. Дистанционное зажигание.
  3. Защита дверей, капота и багажника гарантируется концевыми кнопочными выключателями.
  4. Стёкла и кузов автомобиля защищены от ударов двухуровневыми датчиками.
  5. Состояние салона машины контролируется установленным внутри него датчиком.
  6. Невозможность отключения стояночного тормоза.

В прилагаемой к автосигнализации инструкции говорится о том, что система способна не только защитить автомобиль, но и оповестить владельца в случае взлома или его попытки. Оповещения могут быть самыми разными:

  • Передача сигнала на брелок с обратной связью;
  • Звуковое и световое оповещение;
  • Возможность блокировки двигателя;
  • Режим «паника»;
  • Режим безопасной блокировки двигателя, имитирующий его неисправность.

Дистанционный пуск и работа двигателя автомобиля контролируются процессором автомобильной сигнализации. Функции системы могут выполняться как автоматически, так и вручную посредством брелока.

Схема подключения автосигнализации старлайн

Чтобы подключить сигнализацию своими руками, воспользуйтесь нашим руководством в отдельном и подробном материале. Там вы найдете схемы подключения на разные модели, как запустить Старлайн (Ультрастар, Скайлайн), плюс подробную инструкцию по установке.

Схема подключения сигнализаций приведена в инструкции. Она имеет три варианта управления заводкой мотора:

  • через контакты замка зажигания;
  • кнопкой «старт-стоп»;
  • кнопкой «старт-стоп» (малым током).

В зависимости от конструкции автомобиля, момент его запуска фиксируется по одному из трех показателей:

  • сигнал тахометра;
  • выход напряжения генератора;
  • уровень напряжения бортовой сети.

По возможности нужно подключать контрольный сине-черный провод (8-й контакт разъема Х2) к тахометру.

Обозначение значков на брелке

  • A. Режим антиограбления (вкл/выкл)
  • B. Дополнительный канал 3 (вкл/выкл)
  • C. Режим автозапуска по температуре (вкл/выкл)
  • D. Режим ежедневного автозапуска или запуска по будильнику (вкл/выкл)
  • E. Дистанционный запуск/остановка двигателя (вкл/выкл)
  • F. Режим бесшумной охраны без звуковых сигналов подтверждения при
  • включении / выключении режима (вкл/выкл)
  • G. Режим охраны со звуковыми сигналами (вкл/выкл)
  • H. Дистанционное отключение датчика удара
  • I. Служебный режим Valet (вкл/выкл)
  • J. Индикация состояния автомобиля и температуры салона
  • K. Дополнительный канал 2 (вкл/выкл)
  • L. Дистанционное открывание багажника

Как пользоваться автозапуском

Запустить автозапуск Starline не сложно. Но для предотвращения аварийной ситуации, система запуска двигателя не включается в следующих случаях:

  • включено зажигание;
  • не включен «ручник»;
  • нажата педаль тормоза;
  • открыт капот;
  • не включена нейтральная скорость на МКПП или режим паркинга на АКПП.

Ограничения автоматического запуска:

  • количество попыток завести двигатель не превышает четырех;
  • если мотор заглох во время прогрева, происходит повторный запуск;
  • автозапуск при охлаждении срабатывает независимо от других программ (по времени или через период).

При пользовании автоматическим запуском работают четыре правила:

  • Запуск происходит независимо от местонахождения и работоспособности основного брелока. Поэтому его нужно выключать перед отъездом в командировку или при постановке авто на длительную стоянку.
  • Будильник автозапуска должен быть выставлен заново перед следующим циклом.
  • Погрешность автоматического запуска по будильнику может достигать 3 минут.
  • При установке времени работы «без ограничений» двигатель выключится через 30 минут.

Возможность автоматического пуска двигателя особенно актуальна в регионах с холодным климатом. Она позволяет комфортно использовать авто даже при температуре ниже 25 градусов.

Обзор автосигнализации StarLine A93

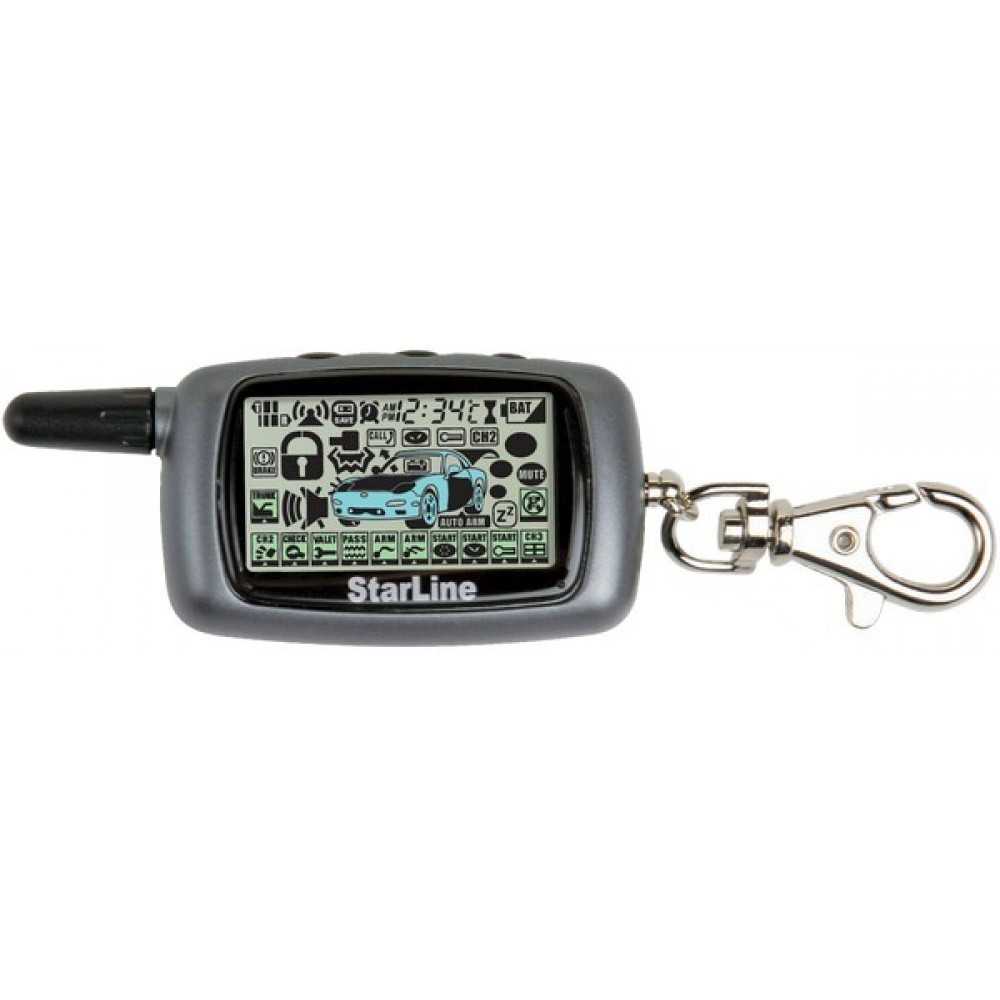

Брелок Старлайн 93

Благодаря специальному современному модулю CAN + LIN установка самого охранного комплекса A93 упрощается. Функционал системы на автомобилях значительно расширяется. Отличный выбор для отечественного автопрома, с характерным отсутствием цифровых шин на транспортных средствах. При желании устройство легко настраивать самостоятельно, хотя лучше это доверить профессионалам. То же касается СтарЛайн А91.

Отличия от предыдущих аналогов – распознавание любых попыток проникнуть в автомобиль и что-то сделать с ним. Благодаря современным датчикам владелец может даже узнавать, когда транспортное средство собираются эвакуировать. Сигнализация Старлайн даёт знать автоматически.

Отдельное внимание – брелоку с противоударным комплексом. У основного средства управления имеется информативный дисплей, дающий всю необходимую информацию, в том числе – по предыдущей версии Старлайн А91

Сигнализация без проблем работает по таймеру и температурным датчикам. Это особенно удобно, когда те или иные характеристики двигателя требуется поддерживать на конкретном уровне. Система автоматически глушит всё питание, если злоумышленники пытаются взломать транспорт во время прогрева и работы со стандартными программами.

Местоположение автомобиля можно отслеживать по картам после подключения модулей GPRS или ГЛОНАСС по выбору владельца.

Это поможет и в том случае, если машину всё-таки угонят. Главное – заранее провести несколько тестов, чтобы понять, какой рабочий режим и уровень оповещений будет удачным. Так поступают и при владении Старлайн А91.

Модели охранных систем Starline с автозапуском

В 2020 году продаются следующие модели сигнализации Starline: A63, В94, Д94 (Starline D94), A9, A93, E91, A6, A8, B6, E90, A94, A61, B9, A91. Модели с автозапуском, мы специально для удобства выделили жирным.

В сравнении с ранними моделями, они имеют такие преимущества:

  • потребление тока 15 миллиампер, которое обеспечило срок автономной работы от аккумулятора более 5 месяцев;
  • увеличенная дальность действия головного блока, в котором использован новый приемопередатчик W84R02;
  • дальность действия штатного брелока увеличена;
  • усовершенствованная функция Slave, при которой управление происходит не с основного брелока;
  • новый, менее уязвимый, протокол шифрования канала управления;
  • передача сигналов в виде блочной отправки, увеличивающая скорость обработки и помехозащищенность пакета.

Буквы индекса обозначают следующее:

  • Е — бюджетная модель;
  • А — устройство с дополнительными опциями и возможностью изменения конфигурации под особенности автомобильных систем;
  • В — продвинутая модель с возможностью подключения GPS-ГЛОНАСС и GSM блоков и слежения по CAM-шине;
  • D — топовые охранно-телематические комплексы.

Режимы работы сигнализации StarLine

Разные модели и дисплеи

Существует несколько основных режимов, который поддерживает любой StarLine брелок.

  1. Автоматический режим охраны, начинающий работать после предыдущего отключения.
  2. Бесшумная охрана. Нарушение безопасности машины приводит к отправке сообщений владельцу. Сирену система не включает. Включенный или выключенный двигатель не влияет на функцию, она поддерживается всегда.
  3. Режим охраны. Предполагает блокировку всех дверей, источников питания. Основной режим для всех машин.
  4. «Паника». Дополнительные громкие сигналы, с включением поворотных огней.
  5. Самодиагностика по всем системам. Благодаря этой функции брелка водитель легко увидит, где в машине возникли неполадки.
  6. Иммобилайзер. Нужен для блокировки двигателя в случае, когда кто-то попытается угнать автомобиль.
  7. «Антиограбление». Предотвращает любые попытки проникнуть внутрь.

У каждого режима свои особенности во время эксплуатации и рекомендации по настройке к брелку.

Программирование сигнализации

Чтобы включить режим и задать определённые характеристики, достаточно воспользоваться подходящей комбинацией с кнопками. Как настроить брелок сигнализации StarLine, легко разберётся каждый.

Важно даже время зажимания, внимание уделяют не только последовательностям

  • Если за кнопкой 1 сразу нажать вторую – включают охрану на беззвучном режиме.
  • Брелок на 1 и 3 кнопке запускает двигатель.
  • Зажим 2 кнопки, а потом 1 с секундным перерывом позволит при работающем двигателе перейти в охранный режим.
  • Нажиманием 2 и 3 кнопки по очереди останавливает двигатели.
  • Одновременно нажатые 1 и 3 кнопка блокируют управление брелком.
  • Комбинация из 2 и 3 способствует разблокировке.
  • Режим «паника» активируют, если при выключенном двигателе применяют комбинацию 1 и 2 кнопок.
  • Для режима автоограбления с включенным двигателем делают то же самое. 4 элемент управления обычно отсутствует.

Обычно всё выставляется автоматически. Поэтому любой владелец быстро поймёт, как настроить сигнализацию StarLine.

Сопряжение охранной системы с брелоком

Правильная настройка брелоков – первый шаг пользователя после того, как он подключил всё необходимое оборудование. Главное правило безопасности – не носить приспособление там же, где хранятся металлические ключи.

Всего в автосигнализации StarLine два пульта дистанционного управления. У основного ЖК-дисплей, четыре кнопки, отвечающие за управление. У дополнительного экрана нет, только три кнопки и световой индикатор.

Базовые настройки системы будут такими:

  1. Дата со временем. Как пользоваться брелком, легко узнать из сопроводительных документов.
  2. Включают будильник.
  3. Настраивают таймер.
  4. Корректировка громкости издаваемых сигналов.
  5. Выбор тона для звукового сигнала. Брелок на нём будет работать и дальше.

Система управления делает приоритет именно для основного брелка. По сути, это единственное устройство, с которого осуществляют дистанционное управление. Для активации и дезактивации некоторых функций кнопки нажимаются быстро, либо зажимаются на какое-то время. Допустимы как последовательные комбинации, так и одновременное использование нескольких кнопок. Брелок с любым устройством поддерживает такие варианты.

Неисправности автосигнализации Старлайн

Часто встречающимися неисправностями автомобильной сигнализации Старлайн можно считать следующие поломки:

  • Разрядка брелока. Аккумулятор, установленный в пульте, не обладает длительным сроком эксплуатации, поэтому при первых признаках некорректной работы системы стоит проверить и заменить при необходимости батарею;
  • Проблемы с питанием — разряженный аккумулятор машины, проблемы с блоком предохранителей или системой питания самой сигнализации;
  • Поломки центрального блока управления. Такие проблемы могут привести к полному выходу из строя всей системы;
  • Неисправности датчиков. Отдельные элементы сигнализации всегда можно заменить на новые.

Большинство проблем можно решить заменой вышедшей из строя детали на новую. Самым сложным является блок управления — его ремонт и замена обходятся в крупную сумму, поскольку вместе с ним подлежат замене брелоки и некоторые другие комплектующие сигнализации. Доверять такую работу стоит только мастерам, устанавливавшим охранный комплекс.

Если не реагирует брелок

Отсутствие реакции брелока на нажатие клавиш не всегда является симптомом серьёзной поломки. В большинстве случаев причиной такой неисправности становится разрядившаяся батарейка. Если после замены аккумулятора никаких изменений не произошло и брелок не ожил, то стоит искать другие причины неполадок в его работе:

  • Поблизости от припаркованного автомобиля находятся высоковольтные линии или мощная радиостанция — они могут глушить сигнал, идущий от брелока;
  • Разрядился аккумулятор машины;
  • Брелок находится не в зоне действия сигнализации.

В перечисленных выше ситуациях достаточно отогнать автомобиль и повторно проверить брелок. Отсутствие положительного результата может потребовать разбора пульта управления системой.

  • Корпус брелока разбирается. Во внутренностях необходимо искать трещины, следы некачественной пайки и других повреждений;

  • При помощи мягкой кисти обязательно убирается мусор, пыль, шерсть. Протирать жидкостями микросхемы нельзя — они могут выйти из строя;

  • Отошедшие детали аккуратно припаиваются на место;

  • Все провода, проводники и прочие детали проверяются мультиметром.

Если полной проверки и разбора брелока он не начал реагировать на нажатие клавиш, то стоит обратить внимание на подстроечный конденсатор. Его проворачивают на 10 градусов отвёрткой в режиме программирования и при нажатой кнопке

Процедура повторяется до тех пор, пока система и брелок не будут синхронизированы.

Настройка сигнализации «Старлайн»

Первоначально нужно разобраться, какие кнопки нажимать для запуска различных функций. Для программирования функций нужно 5 раз нажать сервисную кнопку и включить зажигание. Затем короткими нажатиями кнопки 2 или три выбрать один из пунктов меню:

  • AF — сервис и охрана;
  • SF — запуск мотора;
  • CH-1 — программирование дополнительного канала 1;
  • CH-6 — программирование дополнительного канала 6;
  • SO UN — громкость звуковых сигналов подтверждения.

Чтобы попасть в настройки автозапуска, нужно после выбора пункта SF удерживать кнопку 3, пока не прозвучит звуковой сигнал, а затем кратковременно нажать ее.

  1. Кнопками 2 и 3 производится выбор пункта, а кнопкой 1 его состояние.
  2. Возврат в главное меню происходит после долгого удержания кнопки 3.
  3. Для выхода из меню программирования необходимо нажать кнопку 1 на брелоке или выключить зажигание.

Для того, чтобы было понятно, как работает сигнализация с автозапуском, как завести машину, какие кнопки используют для различных функций, посмотрите видео.

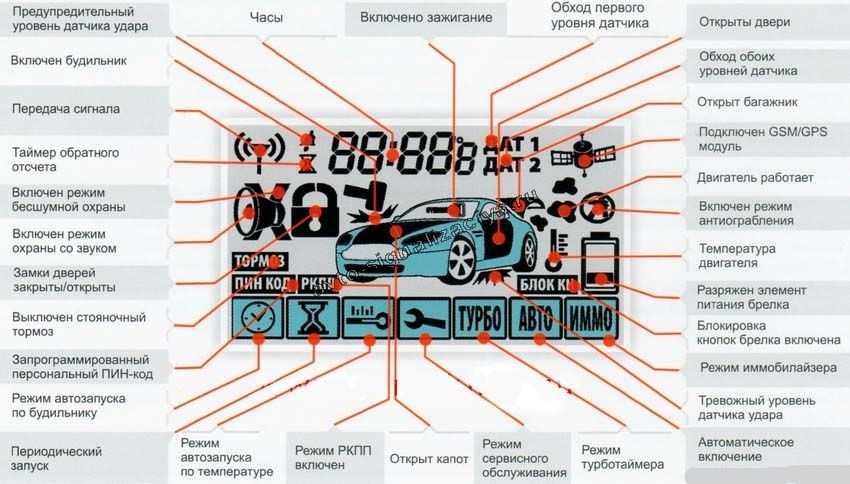

Пиктограммы на экране: основное значение

Если смотреть, начиная с центра, и идти слева направо, то на экране присутствуют такие символы:

  • Время.
  • Предупредительный уровень ударного датчика.
  • Включение будильников.
  • Передача сигналов на сигнализацию Старлайн.
  • Таймер с обратным отсчётом.
  • Включение режима бесшумной охраны.
  • Охрана со звуком.
  • Обозначение открытых или закрытых дверей.
  • Включение стояночного тормоза.
  • Персональный ПИН-код, который программируется отдельно.
  • Автозапуск по будильнику.
  • Периодический запуск.
  • Температурный автозапуск.
  • Включение режима РКПП.
  • Открытый капот.
  • Режим сервисного обслуживания.
  • Режим турботаймера.
  • Автоматический режим включения.
  • Ударный датчик с тревожным уровнем.
  • Режим иммобилайзера.
  • Включение блокировки для кнопок брелка.
  • Элемент питания и уровень зарядки.
  • Температура двигателя.
  • Антиограбление.
  • Работа двигателя. От него тоже зависит правильная настройка брелка StarLine.
  • GSM/GPS модуль.
  • Открытый багажник.
  • Обход уровней датчиков.
  • Открытые двери.
  • Обход первого уровня датчика.
  • Включенное зажигание.

Визуальные сигналы упрощают настройку конкретных параметров, и понимание того, как пользоваться сигнализацией Старлайн.

Настройка брелка автосигнализации Старлайн

  1. Зажигание включают, защитный режим выключают. Это первый шаг, когда выполняется настройка брелка StarLine.
  2. Защитный режим активируется только 1 кнопкой, которую последовательно и быстро нажимают 7 раз.
  3. Успешное налаживание связи между компонентами отображается как семикратный звуковой сигнал, раздающийся после включений зажигания.
  4. Кнопки 2 и 3 используют одновременно. Их удерживают до появления 1-кратного сигнала у системы.
  5. Зажигание выключается. Пятикратное моргание поворотных огней подтвердит правильность действий. Настройка сигнализации по этой функции завершена.

Включение автозапуска сигнализации

Только мастер может грамотно настраивать автозапуск Старлайн. Он использует установку специального ПИН-кода для реализации функции. Память устройства сохраняет все настройки, заданные производителем. При необходимости дополнительной установки автозапуска настройка сигнализации сбрасывается до первоначального состояния.

В отдельном алгоритме выполняют действия, подготавливая систему для запуска:

  • Сохранение положения в нейтрали для рычага, с которого управляют механической трансмиссией.
  • Извлечение ключа из замка после начала работы двигателя. Мотор оставляют заведённым.
  • Начало работы тормоза в ручном режиме.
  • Закрывают все двери вместе с капотом и багажником.

Удобный вариант – включение автозапуска с брелка, в зависимости от температурного, временного показателя.

Настройка времени

Вопрос решается не такой уж и сложной последовательностью действий:

  1. Ждут появления одновременных двух сигналов звука после зажима третьей кнопки. Затем последуют другие сигналы, их тоже два. Это значит, что закончен вход в настройки часов. На следующем этапе на экране включаются два световых индикатора.
  2. Минуты настраивают, когда однократно нажимают на кнопку 3. Кнопки 1 и 2 нажимаются, соответственно, для увеличения или уменьшения значения.
  3. Активация функции будильника предполагает нажатие на кнопку 3 в следующий раз. Значение часов регулируется 1 и 2 кнопкой.
  4. Значение минут устанавливают повторным использованием кнопки 3.
  5. Будильник активируется, если кнопку 3 применяют снова.
  6. В дальнейшем та же кнопка отвечает за таймер. Кнопки 2 и 3 увеличивают, либо уменьшают имеющиеся значения.
  7. Если на протяжении 5 секунд ни на что не нажимают –настройки сигнализации просто закрываются.

Регулировка громкости звуковых оповещений

В данном случае потребуется инструмент под названием VALET. Сначала зажигание выключают, жмут на кнопку 5 раз, снова включают двигатель. Затем нажимается кнопка 2, за которой следует появление надписи SO UN.

При настройке начинают с зажатой кнопкой 3 на несколько секунд, потом на кнопку слева. Дисплей покажет точную цифру, соответствующую текущему уровню громкости. Нужные уровни настраивают, продолжая регулировку 3 кнопкой. Потом можно начать пользоваться сигнализацией StarLine.

Регулировка чувствительности датчика удара

И здесь нужна кнопочка 3. Достаточно удержания на несколько секунд, потом кнопку отпускают, нажимают повторно. Чувствительность датчиков регулируется кнопка 2 и 3. Последняя нажимается при необходимости сохранить результаты настроек.

Как сбросить настройки брелка?

Иногда нужно забыть предыдущие настройки, чтобы восстановить заводское состояние устройства. И здесь нет ничего сложного, если следовать такому порядку:

  • Включают зажигание, с ключом в замке.
  • На VALET от сигнализации Старлайн надо нажимать 9 или 10 раз. В инструкции к каждой конкретной модели прописано точное количество раз.
  • Включается зажигание, ожидают нескольких звуковых сигналов.
  • Очередное применение кнопки Valet перед тем, как раздаются сигналы в виде звука.
  • Далее идёт кнопка 1. За её нажатием ожидают звуковой сигнал, далее подтверждают действие со сбросом настроек.
  • Когда работа завершится – зажигание снова включают, с поворотными сигналами, моргающими 5 раз. Пульт сигнализации перестраивается.

Настройка дополнительных функций

В автоматическом режиме работают такие возможности, как открывание и закрывание дверей. Иногда используют цифру 10, чтобы отказаться от работы той или иной функции в случае необходимости. Общая конструкция и режимы работы остаются у брелков примерно одинаковыми. Но конкретные различия между моделями всё-таки имеются. Лучше заранее изучить инструкцию для получения более точной информации. Тогда сигнализация Starline не вызовет проблем.

Возможности охранной системы

Первое, что бросается в глаза при знакомстве с электронным сторожем — обилие простых и полезных функций. Разработчики применили популярный в отрасли метод: разделили авто на 9 зон и установили собственный метод защиты для каждой.

Автомобильная сигнализация «Старлайн» включает:

  • реле, предотвращающее несанкционированный запуск двигателя;
  • датчики (микропереключатели) для багажника, капота и дверей;
  • двухуровневые датчики удара для защиты стекол и элементов кузова;
  • блокировка стояночного тормоза;
  • контроль положения замка зажигания.

Обзор старлайн A93:

Инструкция по эксплуатации содержит подробности об опциях, которые повышают удобство пользования, увеличивают степень защиты и предотвращают возможность взлома и перехвата управления:

  • динамическая кодировка управляющего сигнала;
  • включение звукового и светового оповещения (тревоги) в течение ограниченного промежутка времени;
  • отключение сигналов тревоги без снятия автомобиля с охраны;
  • сохранение настроек даже при отключении питания;
  • имитация неисправности двигателя (режим «антиограбление»);
  • наличие индивидуального кода доступа, который дает возможность экстренно отключить сигнализацию.

Автомобильная сигнализация «Старлайн» с автозапуском, согласно инструкции, имеет несколько способов оповещения владельца и окружающих о попытке угона или проникновения:

  • включение сирены и световых приборов;
  • оповещение о сигнале тревоги через брелок с обратной связью;
  • «режим паники», в котором принудительно включается световое и мелодичное оповещение.

Принцип работы системы

Вся работа данной системы ведется по специальному, защищенному протоколу и сводится к простейшим принципам обычного кодировщика. Специальный алгоритм с секретным кодом, позволяет брелоку обработать пришедший сигнал и отправить датчику обратно ответ. В данном случае, система отключается только тогда, когда отправленный и пришедший сигнал совпадают, а на брелок приходит подтверждение. Все это занимает считанные секунды!

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
