Регулировка клапанов двс: что такое и для чего нужна

Подготовка к работе и разборка

Сразу хотелось бы отметить, что данная процедура требует временных затрат и обусловлена пониманием процесса. Существует определенный алгоритм реализации этой задачи. Для начала, установите свой автомобиль на ровной площадке, организуйте свободный и хорошо освещенный доступ к моторному отсеку.

Двигатель должен быть охлажденным и иметь температуру окружающего воздуха.

Перед началом работы по процессу регулировки, необходимо подготовить:

  • набор различных гаечных ключей размером на «10», «13», «14», «17»;
  • щуп на 0,15 мм;
  • ключ для получения возможности проворота коленвала;
  • отвертки;
  • запасную прокладку под клапанную крышку.

Процесс разборки включает в себя снятие воздушного фильтра, отсоединения всех патрубков от крышки воздушного фильтра, снятие троса подсоса, тяги акселератора и крышки ГБЦ.

Желательно снять крышку трамблера, чтобы она не доставляла неудобств в процессе регулировки. На шкиве и крышке сальника будут находиться метки. Коленчатый вал необходимо провернуть до момента их совпадения.

Это положение свидетельствует о том, что в 4-м цилиндре поршень находиться на такте сжатия.

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготавливаем автомобиль:

  • подождать пока двигатель остынет, если он работал;
  • поставить машину на ровное место;

Порядок регулировки клапанов:

    1. Снять крышку воздушного фильтра и сам фильтр.
    2. Отсоединить трубки крепления фильтра и демонтировать крепление.
    3. Снимаем тросик управления воздушной заслонки (подсос).
    4. Снять тягу дроссельной заслонки.
    5. Выкручиваем гайки крепления клапанной крышки и снимаем ее.
    6. Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
    7. Снимаем крышку трамблера (распределителя).

    8. Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.

      Метку выставляют специальным ключом для болта шкива коленвала ДВС.

      Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.

    9. Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.

    10. После совпадения меток приступаем к настройке зазоров клапанов.
      Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107.
      Угол проворота коленчатого вала Регулируемые клапана
      8 и 6
      180 4 и 7
      360 1 и 3
      540 5 и 2

      Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

    11. Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
    12. Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением.

      Если пластинчатый специальный щуп толщиной 0,15 проходит легко  или с большим усилием, то надо регулировать.

    13. На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.

      Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.

    14. Далее, проделываем то же самое с 6-м клапаном.
    15. Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер.

      Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.

    16. После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

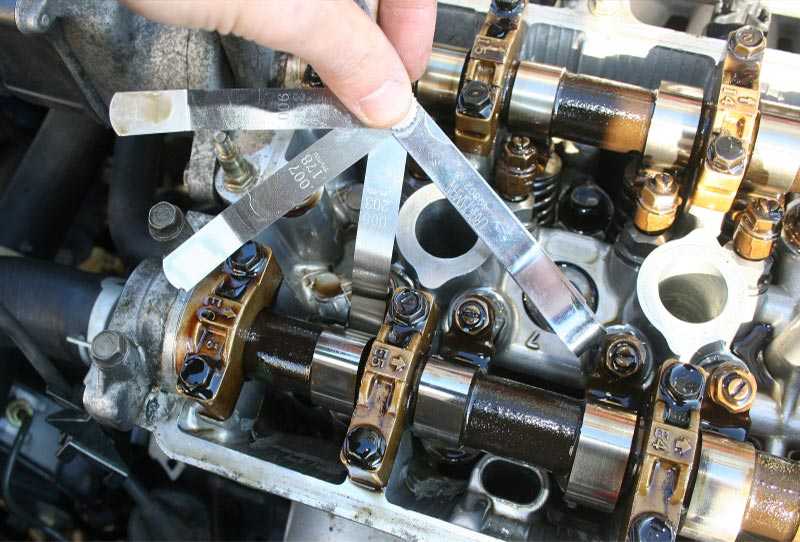

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

  • Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
  • Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
  • Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.
  • Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
  • Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

  1. Снять крышку клапанов.
  2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
  3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
  4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
  5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
  6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

  1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
  2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
  3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
  4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
  5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Регулировка зазоров клапанов

Процесс регулировки проводится посредством нескольких этапов

Особое внимание уделяется подготовительным работам, направленным на подготовку помещения и автомобиля. Каждый процесс стоит рассмотреть более подробно

Подготовка

Перед тем как приступить к регулировочным работам, требуется тщательно очистить и отмыть кузов транспортного средства

Важно полностью удалить пыль и грязь из подкапотного пространства. Это необходимо для того, чтобы в мотор не попало ничего лишнего после того, как крышка головки блока цилиндров будет снята. После этого автомобиль устанавливается на максимально ровную поверхность, тщательно затянуть стояночный тормоз и обязательно под колеса подложить специальные упоры

Желательно позаботиться о том, чтобы в помещении, где проводятся работы, было обеспечено равномерное и в меру яркое освещение

После этого автомобиль устанавливается на максимально ровную поверхность, тщательно затянуть стояночный тормоз и обязательно под колеса подложить специальные упоры. Желательно позаботиться о том, чтобы в помещении, где проводятся работы, было обеспечено равномерное и в меру яркое освещение.

Не менее важно подготовить необходимые для регулировки инструменты:

  • набор гаечных ключей;
  • отвёртки;
  • специальный измерительный щуп;
  • пинцет;
  • микрометр;
  • набор регулировочных шайб;
  • прибор для регулировки клапанов.

Ещё одним важным критерием подготовительных работ является обязательное снятие головки блока цилиндра. В процессе установки ГБЦ на авто и при протяжке есть вероятность смещения зазоров в сторону плюса или минуса. Именно по этой причине нужно перестраховаться и лишний раз провести перепроверку.

Регулировка с применением щупа

Данный метод изменения показателей зазора осуществляется с использованием щупа. На современных авто для подобной процедуры задействуются регулировочные шайбы клапанов. Последовательность действий здесь следующая:

  1. Требуется отцепить клапанны трубки и крышки, а также тросики, которые ведут к приводам заслонок, и провести демонтаж корпуса воздушного фильтра. Можно выкрутить свечи, чтобы коленвал прокручивался легче.
  2. Откручиваются две гайки, снимается крышка, а с верхней части убираются остатки автомобильного масла.
  3. Снимается кожух ремня ГРМ.
  4. Поршень цилиндра, откуда начнётся процесс регулирования, выставляется в верхнюю точку сжатия. Для получения более точных результатов можно будет ориентироваться на метки, нанесённые производителем.
  5. Проворачивается коленвал по звёздочке и строго по часовой стрелке. Чтобы регулировка была проведена максимально правильно, нужно проследить за тем, чтобы риски на корпусе подшипников и на коленвале полностью совпадали.
  6. На винте, который используется для установки зазора, следует отжать контргайку. Зазор при этом выставляется так, чтобы плоский щуп был максимумом подворота болта. Как только контргайка затягивается, нужно проверить правильность показателей, так как при сильном затягивании они могут сдвинуться.

Данный процесс проводится со всеми остальными клапанами.

Регулирование при помощи рейки и индикатора

Для регулировки автомобильного теплового зазора довольно часто используется специальная рейка, одновременно с индикатором. Данные приспособления позволяют добиться максимальной точности, чего нельзя получить при описанном выше методе. Порядок работ здесь установлен следующий:

  • после проведения подготовительных работ и снятия крышек клапанов мотор нужно прокрутить до совпадения меток на шестерне распределительного вала и метки на корпусе;
  • маркером на обратной стороне встроенной шестерни нужно проставить свои значки. Делать это нужно каждые 90 градусов, относительно установленной производителем метки;
  • при помощи трёх болтов нужно зафиксировать рейку на выступе блока установленных подшипников;
  • в специальное гнездо на планке требуется проставить стрелочный индикатор. При этом шкала должна быть установлена на нулевой отметке;
  • при помощи специального устройства берётся кулачок и немного тянется вверх. При нормальном раскладе стрелка индикатора сместится примерно на 50 — 52 деления.

Если в результате проведённых мероприятий полученные параметры несколько отличаются, потребуется провести регулировку по описанному выше методу.

По окончании регулировочного процесса, связанного с установкой зазоров в клапанном механизме, нужно запустить двигатель и прослушать, как он осуществляет свою работу в разных режимах. Если манипуляция проводилась после восстановления головки, требуется проследить за тем, чтобы клапаны были правильно притёрты.

Регулировка клапанов на ВАЗ-2107 карбюратор: пошаговая инструкция с применением щупа

Под крышкой ГБЦ видны регулировочные гайки. Именно при помощи этих гаек и осуществляется регулировка теплового зазора.

При помощи гаек проводится регулировка теплового зазора

Теперь можно приступить к регулировке клапанов, соблюдая следующую последовательность действий:

  • Когда метки шкива распредвала совпадают, нужно приступить к проверке величины зазора в шестом и восьмом клапанах. Для этого используем щуп толщиной 0,15 мм, и вставляем его в отверстие.Для измерения зазора в шестом и восьмом клапанах используем щуп на 0,15 мм
  • Если щуп входит свободно, значит нужно уменьшить зазор. Если же пластина не входит внутрь, то нужно увеличивать зазор.
  • Если клапан нуждается в регулировке, тогда следует ключом на «17» ослабить крепление гайки.Для регулирования клапана ослабляем крепление гайки рожковым ключом на «17»
  • Чтобы увеличить зазор, нужно при помощи ключа на «13» провернуть на половину оборота гайку в левую сторону (по ходу часовой стрелки). Если нужно уменьшить зазор, то гайка под ключ на «13» вращается в правую сторону. Для регулировки достаточно её вращения на половину оборота.Для увеличения или уменьшения зазора вращаем гайку в левую и правую стороны соответственно
  • После этого проверяется величина зазора с помощью щупа. Необходимо получить такую величину зазора, чтобы щуп выходил из зацепления с натяжкой. Регламент гласит, что щуп должен выходить из зацепления с усилием в 2 кг (для измерения можно воспользоваться кантором, но вовсе не обязательно).
  • Чтобы зафиксировать расположение клапана в таком положении, нужно закрутить контрирующую гайку ключом на «17» в левую сторону. Аналогичным образом выполняется процедура регулирования для 8 клапана.Для фиксации клапана закручиваем контргайку по часовой стрелке
  • На следующем этапе нужно переместить шкив распределительного вала на 90 градусов от изначального положения или на четверть оборота. На карбюраторной «семёрке» делается эта путем вращения шкива коленвала ключом на «38» на половину оборота.
  • После этого проводится регулировка зазоров в 4 и 7 клапанах.
  • Повторяется процедура вращения шкива коленвала на половину оборота, что позволяет провести регулировку для 1 и 3 клапанов.
  • В завершении необходимо ещё провернуть коленвал на половину оборота, и отрегулировать зазоры в 5 и 2 клапанах.

Если вам понятен принцип действия по выполнению данной процедуры, то произвести регулировку не составит большого труда

Важно правильно перемещать шкив коленчатого вала, что позволит выполнить процедуру с максимальной точностью. На этом процесс регулировки считается завершённым, и можно устанавливать крышку ГБЦ на место, предварительно заменив прокладку

На место устанавливаются все демонтированные элементы с автомобиля, после чего можно запустить мотор. Если при работе двигателя металлический звук будет отсутствовать, то это означает, что процедура проведена правильно.

Двигатели “классики” не имеют гидрокомпенсаторов в ГРМ, поэтому регулировка клапанов ВАЗ 2107 — обязательный элемент регулярного ТО автомобиля. Работа это простая и может быть выполнена самостоятельно. Необходимый для регулировки специальный инструмент вполне доступен и не требует особой квалификации для использования.

Необходимость регулировки

Проведение технических осмотров часто откладывается на неопределённый срок, особенно, неопытными владельцами ВАЗ 21074 и других машин. Обычно ссылаются на то, что двигатель долгое время работает стабильно. Но температура постоянно меняется, что всегда действует на детали внутри транспортных средств.

Необходимость регулировки клапанов определяется по поведению силового агрегата ВАЗ 2107.

Существует несколько ситуаций, когда возникает необходимость провести техобслуживание клапанов:

  1. Сильно увеличился расход топлива.
  2. Мотор потерял мощность.
  3. После последнего регулирования пробег превышает 15 тысяч километров.
  4. В районе крышки ГБЦ появился характерный шум.
  5. Проводится ремонт ГРМ, пусть и самый мелкий.

Во многих современных машинах стоит гидрокомпенсатор, благодаря чему инструкция по регулировке клапанов становится ненужной. Но это правило не распространяется на тех, кто управляет классическими автомобилями серии ВАЗ.

Признаки и последствия неправильного зазора

После запуска двигателя, он сам и все его детали, начинают значительно нагреваться и автоматически расширяться

Также стоит принимать во внимание естественный износ соприкасающихся между собой элементов. Всё это является основанием для обеспечения строго установленных зазоров между определёнными деталями

Отклонения от нормы в состоянии привести к определенным проблемам. Перечень их зависит от того, в какую сторону изменились зазоры – в большую или меньшую.

Слишком большой зазор

Если зазор будет больше нужного размера, водитель начнёт слышать характерное цоканье мотора, постепенно уходящее вместе с прогревом автомобиля. При увеличенном зазоре кулак распредвала не продавливает рокер клапанного стержня, а начинает просто стучать по нему.

Подобная долговременная ударная нагрузка приводит к таким неприятным последствиям, как:

  • значительное уменьшение срока службы клапанов;
  • расклёпывание;
  • скол торца, что ещё больше увеличивает зазор;
  • повышение шума в работе двигателя.

Одновременно с этим уменьшается мощность двигателя, по причине серьёзного нарушения газораспределительных процессов.

Слишком маленький зазор

При очень маленьком зазоре автомобильный двигатель не сможет полностью реализовать свои функциональные возможности. Это автоматически скажется на общих скоростных и динамических характеристиках транспортного средства. Одновременно с этим будет наблюдаться значительный перегрев всех выпускных клапанов с оплавлением их краёв. Среди основных последствий сниженного размера зазора можно отметить следующие факторы, основанные на потере герметичности камеры сгорания:

  1. Уменьшение компрессии, за счёт выброса топливовоздушной смеси.
  2. При рабочем ходе отработанные и раскалённые газы прорываются и приводят к сильному прогару клапанов.
  3. Тарелки перестают касаться сёдел, что нарушает теплоотдачу.
  4. Клапаны нагреваются до температуры, при которой значительно увеличиваются такие показатели, как коррозия и окисление.
  5. Повышенная нагрузка на ремни ГРМ.

На основании всего сказанного выше можно сделать вывод, что регулировку зазоров нужно производить в обязательном порядке. Процесс должен быть осуществлен при наличии таких признаков, как:

  • в верхней части головки блока установленных цилиндров отмечается посторонний, немного звенящий шум;
  • проведённый ремонт газораспределительного механизма;
  • регулировка производилась более 20 тысяч километров назад;
  • явное снижение отдачи двигателя;
  • повышение расхода топлива.

Двигатели современных авто устроены таким образом, что тепловые зазоры нужно регулировать вручную. Для кого-то это может показаться простым, кто-то считает данный процесс серьёзным и ответственным. Здесь всё зависит от опыта водителя, от наличия определённых навыков и инструментов. Кроме того, нет никакой разницы между дизельными и бензиновыми двигателями. Процесс регулировки осуществляется здесь по одинаковой схеме.

Желательно совместить регулировку с заменой масла. Это позволит избежать попадания в двигатель грязи, песка и пыли.

Регулировка клапанов ГАЗ 402

Мотор ЗМЗ-402 производится с 1985 года, впервые он появился на переходных моделях ГАЗ 24М. Он также широко используется на Газелях. Восьмиклапанный двигатель имеет нижнее расположение распредвала и верхнее расположение клапанов, в его газораспределительном механизме присутствуют следующие детали:

  • распределительный вал, он вращается в пяти опорах блока цилиндров;
  • распредшестерня, передает движение от коленвала распределительному валу;
  • 8 толкателей, приводятся в движение кулачками распредвала;
  • 8 алюминиевых штанг;
  • ось коромысел, на которой находится сами коромысла (8 шт.) с регулировочными винтами;
  • выпускные и впускные клапана, расположенные в головке блока цилиндров.

Когда распределительный вал вращается, происходит поднятие и опускание клапанов в головке блока. Точно так же, как и все другие современные двигатели, ЗМЗ-402 работает по четырехтактной схеме:

  • сначала в ДВС происходит впуск, топливовоздушная смесь заполняет цилиндр;
  • затем в цилиндре совершается сжатие смеси, и она поджигается искрой от свечи зажигания;
  • происходит рабочий ход;
  • последний этап в процессе – выпуск отработанных газов.

Когда совершается сжатие, оба клапана закрыты и герметичны – регулировку клапанов выполняют именно в таком положении. Чтобы камера сгорания была герметичной в момент сжатия, между штоком клапана и коромыслом должен быть тепловой зазор – если его не будет, при расширении металла на горячем двигателе клапан не будет герметично прилегать к посадочному месту (седлу), мотор может потерять мощность, а в некоторых случаях и вовсе не будет запускаться.

Клапана на ЗМЗ-402 можно регулировать двумя способами. В первом варианте регулировка производится следующим образом (в качестве примера возьмем автомобиль ГАЗ 24):

  • останавливаем двигатель, выключаем зажигание, ставим машину на нейтральную передачу;
  • открываем капот, снимаем корпус воздушного фильтра;
  • снимаем клапанную крышку, она держится на шести болтах;
  • прокручиваем коленвал, выставляем по меткам первый цилиндр. Метка находится на переднем шкиве коленвала;
  • следует отметить, что метки на шкиве могут совпадать при ВМТ (верхней мертвой точки) 1-го и 4-го цилиндров, и если клапана 1-го цилиндра при этом зажаты, а у четвертого свободны, значит, метки совпали с 4-ым цилиндром, а не с 1-ым. Это можно легко проверить – снять крышку трамблера и посмотреть, куда смотрит бегунок;
  • регулируем оба клапана на первом цилиндре (зазор 0,3 мм), проворачиваем пол-оборота двигателя по часовой стрелке (метки должны находиться внизу)
  • регулируем оба клапана на втором цилиндре;
  • проворачиваем еще пол-оборота (метки снова наверху и совпадают), регулируем клапана 4 цилиндра;
  • делаем еще половину оборота коленвала (метки опять внизу) и производим регулировку на третьем цилиндре.

Закрываем клапанную крышку, запускаем двигатель и проверяем, как работает мотор. Регулировку клапанных зазоров на всех автомобилях ГАЗ производят с помощью специальных щупов, обычно они собраны в одном наборе.

Есть такое понятие как перекрытие клапанов, и при свободных клапанах первого цилиндра (в ВМТ) будут зажаты оба клапана 4-го цилиндра, а вот на втором и третьем по одному клапану останутся свободными. Поэтому регулировку можно сделать за два проворачивания коленчатого вала:

  • выставляем ВМТ первого цилиндра, регулируем клапана 1-2-4-6, считая их от передней части мотора;
  • делаем оборот коленвала и регулируем все остальные клапана (3-5-7-8).

В книгах рекомендуется регулировку проводить на холодную, на крайних клапанах (1 и 8) устанавливать зазор 0,35 мм, на остальных – 0,3 мм. Но на холодную регулировку производить нельзя – алюминиевые штанги с нагревом двигателя расширяются, и зазоры на горячем ДВС в клапанах уменьшаются. Практика показала, что наиболее оптимальный вариант – это регулировка на хорошо прогретом двигателе с зазорами 0,3 мм на всех клапанах. Кстати, точно также производится регулировка клапанных зазоров на машине ГАЗ 21 «Волга».

Величина зазоров в приводе клапанов:

Номерцилиндра Клапан Величиназазора, мм
1 Впускной

Выпускной

0,40 – 0,45

0,35 – 0,40

2 Впускной

Выпускной

0,40 – 0,45

0,40 – 0,45

3 Впускной

Выпускной

0,40 – 0,45

0,40 – 0,45

4 Впускной

Выпускной

0,40 – 0,45

0,35 – 0,40

Последствия не регулированных клапанов

Не отрегулированные клапана могут быть причиной мелких или очень серьезных поломок двигателя. Как правило, это существенно меняет тепловой зазор. В случае, если зазор меньше нормы – клапан не полностью закрывается, что приводит к отсутствию герметизации камеры сгорания, попадания топлива и отработанных газов в выпускной или впускной тракт двигателя. Хуже всего это сказывает для отработанных газов, на цилиндрах и клапанах образовывается нагар, что ведет к дальнейшему ремонту деталей.

Увеличение теплового зазора так же не на пользу двигателю. Это приводит к дополнительным ударам распредвала на механизм клапанов, соответственно ресурс клапана быстро уменьшается. Клапан несвоевременно и плохо открывается, нарушается подача топлива в цилиндры, нарушаются фазы газораспределения. В результате упадет мощность двигателя, он не будет тянуть и соответственно расход топлива увеличится.

Последовательность регулировки зазоров клапанов двигателя

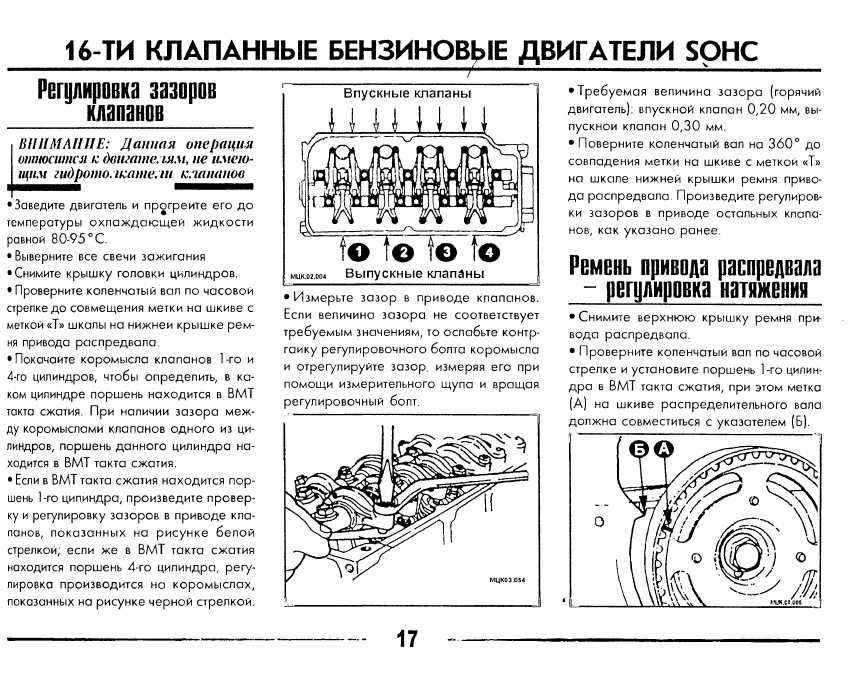

Прежде чем начать регулировку, установите поршень цилиндра в ВМТ (верхнюю мертвую точку) в такт сжатия. При этом положении оба клапана регулируемого цилиндра должны быть закрыты, а коромысла этих клапанов должны свободно качаться в пределах зазора.

После этого потихоньку отпускайте контргайку на регулировочном винте или болте. С помощью плоского щупа и регулировочного винта регулируйте необходимый зазор, после чего затяните контргайку.

«Следите за тем, чтобы во время затяжки контргайки не изменить установленный зазор».

После затяжки контргайки необходимо снова проверить тепловой зазор. Для проверки зазора используйте щуп. Щуп должен проходить в него с небольшим усилием, если такого ощущения не возникает, а он проходит очень легко или очень тяжело, надо отрегулировать зазор заново.

Чтобы отрегулировать тепловой зазор в остальных клапанах, необходимо провернуть коленчатый вал на пол оборота. Во время регулировки следует учитывать порядок работы цилиндров двигателя (1-3-4-2). Коленчатый вал проворачивайте за болт крепления шкива привода генератора.

Подготовка к регулировке клапанов двигателя

Операция по регулировке зазоров клапанов входит в техническое обслуживание вашего авто. На отечественных автомобилях она проводится каждые 15 тыс. км, для иномарок — каждые 30 тыс. или 45 тыс. км. Дело в том, что при изменении просветов сдвигаются фазы газораспределения. Двигатель в этом случае начинает работать с перебоями из-за недостатка или избытка топлива.

Профессионалы выделяют следующие симптомы неправильно отрегулированных зазоров:

  1. Двигатель троит, компрессия в цилиндрах заметно различается или полностью отсутствует. При слишком маленьких просветах клапаны до конца не закрываются, поэтому нарушается герметичность камеры сгорания.
  2. Наблюдается посторонний стук в верхней части двигателя. Это может быть вызвано как слишком большими (стук толкателей по клапанам), так и слишком маленькими (клапаны упираются в поршни) зазорами.

Если присутствует какой-либо из перечисленных симптомов, необходимо проверить промежутки в клапанном механизме.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
