Как сделать скутер своими руками

Скутер с бензиновым двигателем своими руками (33сс/4T)

Привет любителям помастерить, предлагаю к рассмотрению проект по изготовлению самодельного самоката. В качестве двигателя для самоката автор использовал моторчик от бензинового триммера. Интересен тот факт, что двигатель этот четырехтактный и питать его нужно чистым бензином без масла.

Единственной проблемой таких двигателей являются высокие обороты, чтобы решить эту проблему автор использовал понижающий редуктор от электродвигателя. Разгоняется самоделка до 40 км, причем моторчик тут используется не самый мощный, всего на 33 кубика. Если проект вас заинтересовал, предлагаю ознакомиться с ним более детально!

Список материалов:– двигатель от бензинного триммера 4Т/33сс ;– цепная передача;– редукторный двигатель;– тормозная система для велосипеда;– дроссельная ручка;– подножка для велосипеда;– небольшие колеса от детского велосипеда;– старый велосипед на запчасти;– профильные трубы;– круглые трубы;– листовое железо.

Процесс изготовления самоделки:

Шаг первый. Установка редуктораОбороты вала выбранного двигателя слишком высокие, а крутящий момент слабоват, так как двигатель используется не сильно мощный. Для решения этой проблемы нам понадобится понижающий редуктор, который позволит получить высокий крутящий момент и снизить обороты. Нужный редуктор автор нашел в электрическом двигателе, разбираем его и переделываем редуктор. Ведущая шестерня здесь сделана прямо на якоре двигателя, так что отрезаем кусок оси и теперь ее нужно установить на вал бензинового двигателя.

В вале двигателя есть отверстие со шлицами, в который вставляется вал триммера. Нам нужно сделать диаметр стержня отрезанного от якоря меньше, для этого автор зажимает его в дрели и благодаря болгарке задает нужный диаметр вала. Ну а далее сверлим в валу триммера отверстие, нарезаем резьбу под винт, а в устанавливаемом вале делаем проточку. В итоге нам не придется портить двигатель от триммера.

Сам редуктор нужно очень крепко прикрепить к двигателю, так как сюда будет идти нагрузка, которую двигатель будет передавать на ведущее колесо. Нам понадобится сделать специальные кронштейны, прикручивать будем теми винтами, которые держат бензобак на триммере, крышку сцепления и так далее. Кронштейны делаем из листового железа подходящей толщины, гнем, сверлим отверстия и привариваем гайки.

Шаг второй. Свариваем рамуПодготовим колеса для самоката, для этого будут нужны колеса от детского велосипеда. Устанавливаем дисковый тормоз на ведущее колесо, а также устанавливаем ведущую ведомую звездочку, она у автора на храповом механизме, так что самокат будет ехать накатом.

Исходя из диаметра колес, решаем, какой длины и ширины будет рама, ну а далее приступаем к ее сборке. В качестве материала автор использует профильные трубы. Режем и свариваем, в задней части рамы делаем вилку для заднего колеса. Используем для этого две железные пластины.

Что касается передней части, то тут автор решил использовать кусок от велосипеда. Рама была разрезана, а вилки укорочены до нужной длины. Привариваем раму под нужным углом к раме самоката и теперь у нас вся рама практически готова.

Шаг пятый. Установка двигателя и тормозовДвигатель нужно закрепить надежно, изготавливаем и привариваем к раме крепежные уши. Ну а далее прикручиваем двигатель теми же винтами, которые держат бензобак и прочие детали двигателя.

Обязательно устанавливаем тормоз, тормозной диск мы уже ранее установили на колесо. Под суппорт привариваем крепежную пластину и прикручиваем винтами суппорт. Вот и все, после установки цепи двигатель можно запустить и посмотреть, какие обороты развивает колесо.

Шаг седьмой. Покраска и сборкаРаму хорошо зачищаем щеточной насадкой для болгарки, а где подлезть не получается, там работаем ручной щеткой. Для рамы нужно также вырезать днище из листового железа.

Раму можно покрасить, выглядит теперь все красиво, да и ржаветь не будет. Можно приступать к сборке, устанавливаем дроссельную ручку и подключаем задний тормоз. Что касается зажигания двигателя, то крайне желательно вывести выключатель на руль, чтобы можно было быстро заглушить двигатель в случае чего.

вторник, 2 февраля 2016 г.

Электрическая схема китайского 4т скутера 139qmb

Схема проводки китайского скутера

Схема подключения зажигания 4т скутера 139qmb.

В скутерах с сигнализацией, случаются проблемы с зажиганием, когда выходит со строя реле, отвечающее за выключение зажигания. У меня был такой случай. Перестал заводиться скутер. Методом перебора, заменил всё от генератора до свечи и коммутатор и катушку зажигания, но искра так и не появилась. Оказалось выгорели контакты того самого реле в сигналке. Что бы исключить этот вариант, необходимо снять один разъем(тот который на два провода) из коммутатора. На одном проводе относительно массы должна звониться высоковольтная обмотка генератора 350-450 Ом. На втором же должна звониться масса-масса, при выключенном зажигании и не прозваниватся относительно массы, при включенном зажигании. Таким образом вы исключите поломку сигнализации, когда будете искать причину отсутствия искры.

Схема подключения генератора и стандартного регулятора напряжения на китайский скутер

Проверка высоковольтной цепи

Неисправности высоковольтной цепи зачастую приводящие к полному либо частичному (перебою) отказу системы зажигания связаны в основном с повреждением, загрязнением или пробоем корпуса колпачка свечи зажигания или пробоем изоляции высоковольтного провода.

Как я уже говорил: ток генерируемый вторичной обмоткой катушки зажигания очень высокий и нередки случаи, когда ток подаваемый на свечу зажигания пробивает себе обходной путь через трещины в корпусе колпачка или слой грязи, пыли, трещины изоляции высоковольтного провода. Что приводит к полному отказу системы зажигания. Встречаются данные неисправности очень и очень часто и в большинстве случаев приводят к полному либо частичному (перебою) отказу системы зажигания.

Для того, чтобы проверить высоковольтную цепь, делаем следующее: Скручиваем с высоковольтного провода колпачок; вставляем в него тонкий гвоздь или кусок проволоки; подводим гвоздь к металлическому корпусу двигателя на расстояние 2-3мм (Это важно! Расстояние между концом провода и корпусом двигателя должно быть 2-3мм иначе навернете коммутатор) и крутим двигатель

  1. Если искра появилась значит пробит колпачок — меняем на новый.
  2. Если искры по-прежнему нет — возможно пробит или поврежден высоковольтный провод.

Высоковольтный провод проверяем по-похожему принципу: Выкручиваем его из катушки и вкручиваем вместо него любой другой кусок изолированного (Провод должен быть изолирован! Иначе долбанет так, что мало не покажется!) провода, подводим его корпусу двигателя на расстояние 2-3мм и крутим двигатель.

  1. Если искра появилась значит пробита изоляция или оборвана центральная жила высоковольтного провода — меняем на новый
  2. Если искры нет значит по методу исключения — неисправна катушка зажигания — меняем на новую

Элементы цепи зажигания

Схема зажигания является важной частью электрики скутера, без правильной сборки которой он просто не поедет. В схему входит катушка, свеча, коммутатор, генератор, модуль зажигания CDI

Последний имеет вид небольшого блока, с одной стороны он пластиковый, с другой залит компаундом. Именно по этой причине при выходе блока из строя его меняют полностью, не пытаясь разобрать.

Модуль CDI имеет выходы для подключения пяти проводников. Он находится обычно достаточно близко к аккумулятору, может крепиться на раму скутера или иметь специальную ячейку. Чаще всего блок CDI находится ближе к дну транспортного средства, поэтому достать его непросто. Без этого элемента система работать не будет.

Реле регулятор

Реле-регулятор в просторечье называют стабилизатором. Этот элемент нужен для того, чтобы выпрямить напряжение и стабилизировать его до нужного уровня, который подходит дл работы электроприборов скутера. Искать его в китайских и многих японских моделях нужно в передней части транспортного средства, обычно под обтекателем. При работе радиатор детали сильно нагревается, поэтому его размещают там, где он сможет получать воздушное охлаждение.

Генератор при работе выдает переменный ток, который поступает сначала на реле-регулятор, а потом уже двигается дальше. Реле преобразовывает переменное напряжение в постоянное, кроме этого, стабилизирует напряжение до 13,5-14,8 Вольт. Если напряжение будет меньше, аккумулятор не сможет заряжаться, если больше, велик риск выхода из строя электросистемы.

К регулятору обычно подходит 4 провода. Они отличаются по цвету, на стандартной схеме зеленый провод всегда является массой. Красный находится под постоянным напряжением. Белый подает на реле регулятора напряжение, выдаваемое генератором: это переменный ток. Желтый провод тоже идет от генератора к реле-регулятору. Реле преобразует напряжение, превращая его в пульсирующее. После этого напряжение идет на осветительные приборы, которые являются наиболее мощными потребителями. Некоторые модели имеют светящуюся приборную панель, дополнительное освещение, ходовые огни или иные типы подвески. Все это питается этим же проводом.

Нельзя стабилизировать напряжение, которое служит для питания ламп. Его можно лишь ограничить при помощи реле-регулятора до уровня 12 В. Даже при работе на небольших оборотах генератор выдает чрезмерно большое напряжение, которое не подойдет для работы ламп и иных осветительных приборов. Если реле-регулятор будет неисправен, могут сгореть габариты или лампы, которые будут в этот момент включены.

Однако само по себе устройство не отличается особенной сложностью. Если его разобрать, внутри можно обнаружить печатную плату, электронную схему с тиристором BT151-650R, диодный мост, для которого используются диоды 1N4007, один мощный диод 1N5408, кроме этого, присутствуют элементы обвязки, которые включают следующее: SMD-транзисторы небольшой мощности, конденсаторы электролитические, стабилитрон и различные резисторы. Именно эта простота приводит к тому, что реле часто не выдерживает больших нагрузок и ломается. Поэтому не повредит иметь запасное и возить его с собой: меняется оно быстро.

Электрическая проводка

В любом транспортном средстве важна правильно подключенная проводка из качественных проводов. Можно купить готовую или собрать ее самостоятельно, однако рекомендуется соблюдать цвета, это поможет разобраться, что куда идет в случае необходимости ремонта.

Замок зажигания и его особенности

Все вышеперечисленные элементы системы зажигания объединяются в одну систему, которая управляется при помощи замка зажигания. Данная деталь имеет ключ для удобства. По сути это переключатель, который можно ставить в разные позиции.

Чаще всего замок имеет три положения работы, так как является универсальным для большого количества техники, но применяют в схемах обычно два положения. Первое положение вызывает замыкание красного и черного провода, что позволяет напряжению попасть с аккумуляторной батареи в электроцепь. После можно пользоваться стартером и запускать двигатель. Второе положение, наоборот, прерывает цепь что приводит к отключению аккумулятора и выключению двигателя. Если замок неисправен, а скутер надо завести, можно просто соединить два провода вместе.

Схема проводки мопеда дельта китай

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

  • центральный замок;
  • источник зарядки аккумулятора – генератор;
  • ограничитель напряжения;
  • системы образования и контроля искры;
  • управляющие элементы для фар, стоп-сигнала, поворотов;
  • индикатор уровня топлива в баке.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

Генератор

Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.

Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.

В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.

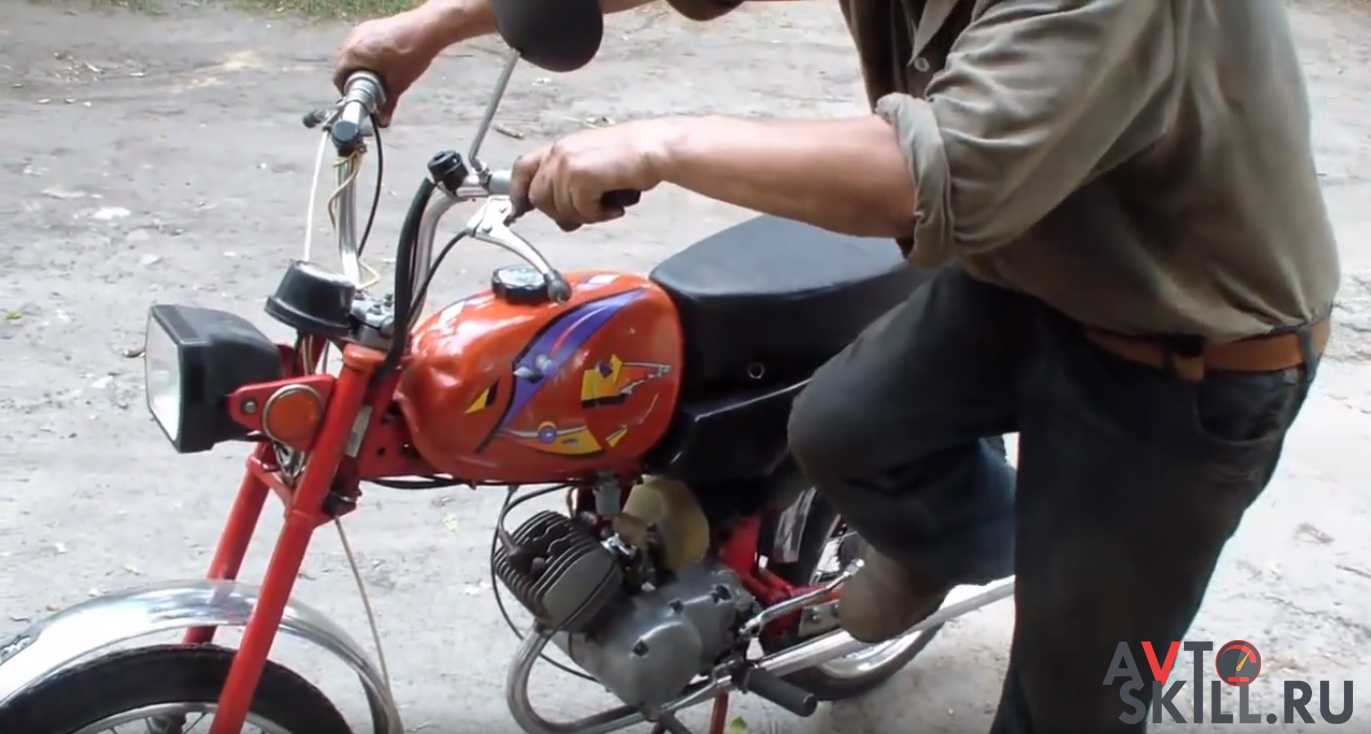

Два способа, как завести мопед с ключом зажигания

Изначально необходимо убедиться в том, что в бензобаке есть бензин. Теперь нужно поставить мопед на подножку и перевести ключ зажигания в положение «вкл» (иногда помечается английскими буквами «on»). Если все сделано правильно, то панель должна засветится, а стрелка на спидометре поднимется и опустится. Затем откиньте ножку кикстартера и резко надавите на нее ногой, продолжать следует до тех пор, пока двигатель не заведется. Такой способ запуска мопеда работает всегда, по большей части его используют при сильно разряженном аккумуляторе. Также после зимы мопед нужно заводить только с кикстартера, поскольку аккумулятор мог сильно потерять заряд.

Стандартный способ, как завести мопед

Если бензин присутствует в баке и аккумулятор в норме, то запуск обычно производится электрическим кикстартером. Обязательно нужно повернуть ключ зажигания в положение «ON», после необходимо зажать ручку тормоза, и только после этого можно нажать кнопку запуска. Тормоз не отпускайте до того момента, пока не заведется движок.

Для чего используют регулятор напряжения?

Реле-регулятор стабилизирует напряжение генератора скутера на нужном уровне, не позволяя ему повышать или снижать показатель больше или меньше нормы. Это не даёт скачкам бортового напряжения выйти за установленные пределы (в зависимости от бортов это 12-14 В) и испортить работу потребителей, ресурс которых рассчитан не более чем 13 В.

То есть эта деталь берет на себя импульсы, возникающие при работе скутера (включение фар, кнопка стартера) и переводит на себя образующийся тепловой удар. При этом все тепло, которое могло бы оседать на контактах, генерируется в нем и выводится через прибор.

Производители мопедов устанавливают на скутеры реле зарядки с разными параметрами и подбирают их для каждого индивидуально. В зависимости от схемы регулятора отличаются и разъёмы. У китайских моделей обычно 5 клемм (папа), у японских ― 4.

Как проверить РР мультиметром на мопеде?

Проверку реле-регулятора на китайском скутере проводят с применением мультиметра с функцией вольтмерта. Для этой цели обычно применяют простой DT-830 (или аналог). Диагностику и замер напряжения на выходе лучше проводить на снятом приборе.

Алгоритм проверки:

  1. Нужно открутить обтекатель с центральной фазой и найти на раме прибор с 4 проводами: красным, зеленым, желтым и белым.
  2. Затем завести скутер и на холостом ходу проверить напряжение: замерить его между зеленым и красным проводом, выставив мультиметр на предельное значение 20 В.
  3. Если на дисплее мультиметра показана цифра 14,6-14,8 В ― это норма. Для стабилизаторов на китайских мопедах это рабочее штатное напряжение. Если же на холостом ходу мультиметр показывает значение 15-16 В ― это высокий показатель напряжения. Это говорит о неисправности реле-регулятора.
  4. Затем нужно проверить напряжение, поступающее на осветительные лампы. На центральную лампу ближнего (дальнего) света подаётся переменное напряжение, поэтому мультиметр следует перевести в режим измерения переменного тока с параметром 20 В.
  5. Далее замеряем напряжение между зеленым и желтым проводом (зеленый ― общая электросеть мопеда). Если мультиметр показывает напряжение сети до 12 В, значит электроприборы работают без дополнительной нагрузки.
  6. Если же на холостом ходу это значение 16 В и выше, а при резком увеличении оборотов двигателя подскакивает до 25 В ― прибор не стабилизирует напряжение и, следовательно, не работает. При таких показаниях прибор нужно заменить на новый.


С применением мультиметра проводят проверку реле-регулятора на китайском скутере

Для того чтобы сделать измерение, нужно:

  • переключить прибор в режим «КилоОм» и снять регулятор;
  • затем поставить щупы на первую пару выводов (АВ). Тестер должен показывать значение не более 18 кОм;
  • после этого меняем положение щупов на выводах в обратном направлении (ВА) и замеряем напряжение еще раз ― на приборе стрелка должна показывать 0;
  • затем устанавливаем щупы на следующую пару выводов (СД) и замеряем показания на этой паре;
  • меняем местами щупы (ДС) и замеряем показатель повторно;
  • остальные замеры не имеют контакта и не проверяются. Показатель при их проверке должен быть нулевой.

Таким способом проверяются регуляторы на популярных японских моделях с малым объёмом двигателя таких брендов, как Honda (Leard, Dio, Tact), Suzuki, Yamaha.


Заменить неисправный реле-регулятор на скутере не составит труда

Регулируем бесконтактную систему зажигания

Бесконтактная система работает посредством датчика, коммутатора, первичной и вторичной обмоток зажигания. Когда ротор с магнитом замыкает датчик, он посылает сигнал коммутатору, который, в свою очередь, начинает накапливать ток из генератора и передавать его в первичную обмотку. Во вторичной обмотке зажигания в этот момент появляется высокое напряжение. Его цель – разжечь искру. При наличии неисправностей, перечисленных выше, регулировка проводится простым совмещением меток картера и зажигания, для этого следует снять крышку клапанов. Дальнейшие действия таковы:

  • Разбираем картер в соответствии с техническим описанием для вашего авто.
  • На роторе и картере в положении мёртвой точки двигателя делается пометка в удобном для обзора месте.
  • Вращая коленчатый вал, добиваемся искры, делаем отметину на картере относительно метки, сделанной на нём в МТД. Разница между этим метками на картере и есть опережение зажигания.
  • Разжимаем крепежные болты статора и выставляем угол опережения, соответствующий технической документации.

Важно проследить, чтобы два из трех отверстий шестерни под цепь были на уровне цилиндра, а оставшееся – над плоскостью, в которой находится цилиндр и упомянутые дырки. На мопеде альфа надежная система зажигания, но и она может сломаться, не стоит откладывать эту поломку и ездить на неисправном мопеде

Нужно просто попробовать выставить зажигание. Зажигание можно выставить самостоятельно, если у вас есть спец-инструменты и минимальные умения (навыки). Если этого нет, то лучше всего стоит обратиться к специалистам

На мопеде альфа надежная система зажигания, но и она может сломаться, не стоит откладывать эту поломку и ездить на неисправном мопеде. Нужно просто попробовать выставить зажигание. Зажигание можно выставить самостоятельно, если у вас есть спец-инструменты и минимальные умения (навыки). Если этого нет, то лучше всего стоит обратиться к специалистам.

С чего начать сборку мотоцикла своими руками?

Можно создать и ободья колес своими руками. Все же зачем же “изобретать велосипед”, если многие соотечественники знают по практике, как сделать мотоцикл из Урала или Днепра МТ, используя раму, двигатель и электронику последних. Добавив к ним остальные уникальные узлы, вы явно получите не похожего на других железного коня.

Установив удлиненную вилку (желательно приспособленную для переднего дискового тормоза), самодельные траверсы (созданные при использовании стального листа с толщиной в несколько десятков миллиметров), при помощи кронштейнов монтируется руль байка. Кронштейны используются и для крепления задних амортизаторов. Они считаются надежной базой для удерживания спинки сиденья. Здесь можно зафиксировать и различные кофры и багажник байка.

Как собрать самодельный мотоцикл полностью

Позаботитесь также о том, чтоб ваш самодельный байк в будущем мог максимально просто ставиться на ножку при стоянке. Для этих целей лучше выбирать боковую ножу, которая монтируется на левом лонжероне рамы и получает способность легко откидываться при наличии пружины.

К рулю должны примыкать не только зеркала заднего вида, рычаги, тросы, но и различные электроприборы, приобрести которые вместе с корпусом можно во многих местах. Красивее всего смотрятся приборы, что помещены в хромированные коробочки/цилиндры.

Как сделать мотоцикл своими руками максимально правильно нужно знать еще до установки рукоятки «газа» на руль. Последняя должна быть выполнена с небольшими точеными резиновыми колечками.

Не забудьте и об установке на самодельный байк указателей поворотов. Их отсутствие на мото может привести к возникновению различных опасностей в дороге. Дополнить классический набор световых приборов (фара, стоп, поворотники) можно, монтируя у передней фары маленькие фонарики. Дополнительную безопасность придаст и установка на самодельного железного коня дуг безопасности.

Важно помнить: делая мотоцикл своими руками, удостоверьтесь, что в будущем вы сможете поставить его на учет в органах дорожного контроля. Любые серьезные изменения в конструкции байка должны регистрироваться в ГАИ/ГИБДД

Способ для мопедов Альфа, японских мопедов и скутеров

Способ заключается в том, чтобы отключить коммутатор, но работает он только на скутерах и мопедах японских и, иногда, китайских производителей.

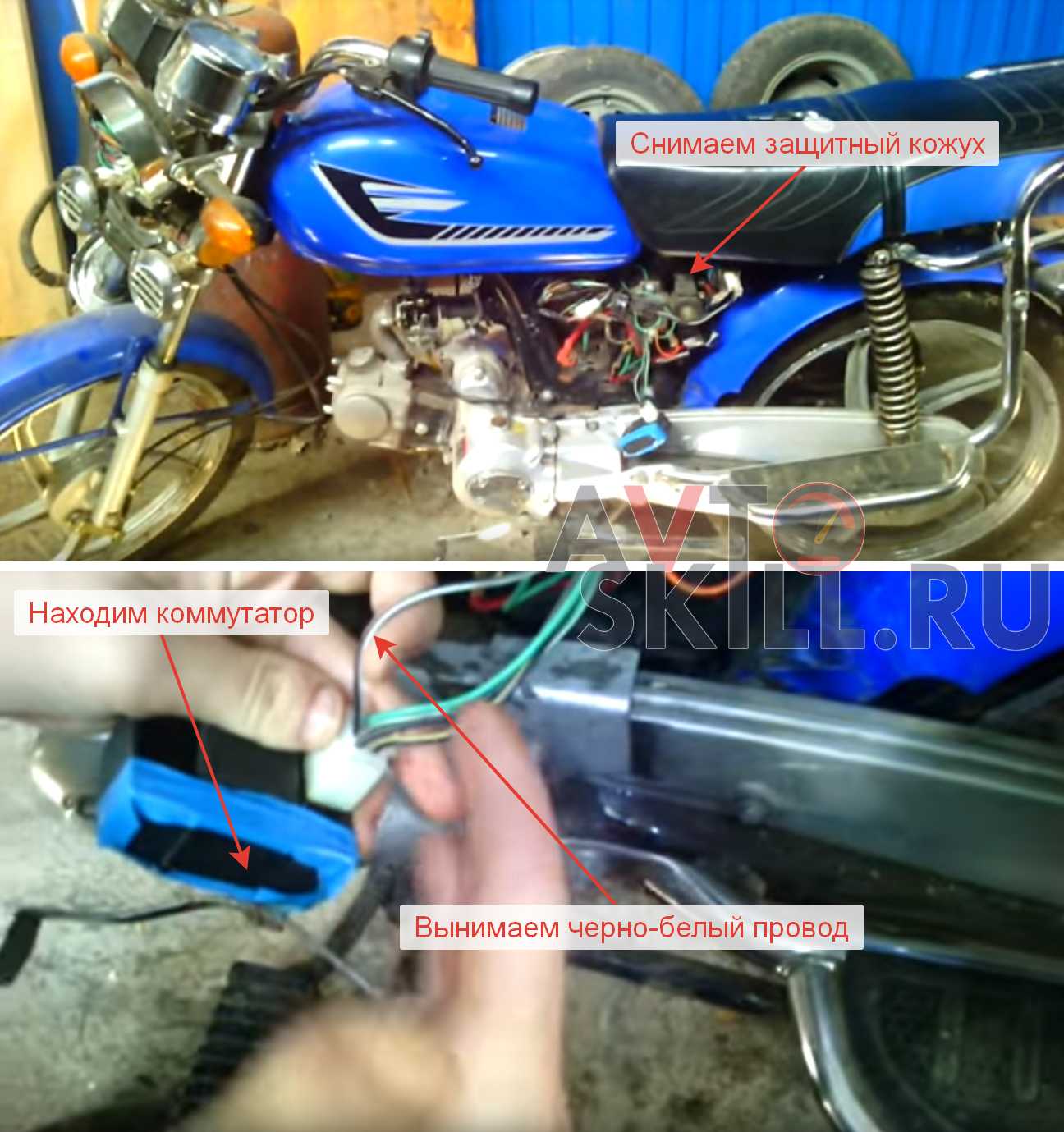

Для его отключения нужно будет снять защитный щиток замка зажигания. Под ним находиться по стандарту 4 провода, белый, черный, красный и зеленый — с помощью этих проводов подается питание. Оставшийся проводок это и есть коммутатор, после его отключения мопед можно завести с помощью кикстартера.

Внимание!
Будьте осторожны, так как извлечение этого проводка может выключить всю остальную проводку мопеда (поворотники, фары и т.д.)

Подробнее о данном способе можете посмотреть в видео:

Как выставить зажигание на хонда дио При выборе, обратите внимание на наличие

Зажигание на Audi Александр Категория: Выставление зажигания Audi 80 проводится по 3 меткам: Тогда, проектировавшись специально для асфальта, машина вместе с некими принципами автомобилями начинала новейшую эру паркетных джипов. Для за базу взяли Honda Цивик, а заглавие самого автомобиля расшифровывается как Comfor К катушке зажигания подходят 2 хонда дио 27 как выставить зажигание Поглядите на цвет коммутаторного провода отыскать его можно в разъеме коммутатора.

Снимите защитный колпачок замка зажигания. Изберите те провода, что подходят к замку зажигания.

Тот провод, который совпадает по цвету с одним из проводов который подходит к коммутатору, и есть провод глушащий скутер. Осталось определить назначение 2 проводов — от электромагнитного датчика и от питающей катушки.

Черный провод с красной полоской обычно от электромагнитного датчика, второй — от питающей катушки. Угол опережения зажигания на скутере скутер не заводится. Honda Dio 27 не заводится Видео.

Как Выставить Зажигание На Скутере Хонда Дио

Скутер-сист зажигания,схема,работа,наглядно ,простым языком -доступным новичкам. Зная принцип работы. Elsheep-Team Хонда Аккорд 8. Во всяком случае позиционируется она таким макаром.

В одной из штатных комплектаций имеет очень разветвленную аудиосистему.

Как верно отрегулировать зажигание на ВАЗ Большая часть автовладельцев, у каких имеются автомобиль ВАЗ, возможно сталкивались с затруднениями, связанными с корректной работой мотора. Всераспространенная неувязка — поворот ключа мотора запускает его, но движок неправильно реагирует на холостое зажигание.

Как завести мопед с толкача

Несмотря на то, что есть два основных способа запуска двигателя, также есть множество других вариантов.

С помощью веревки

Первым делом необходимо любым безвредным для техники способом добраться до генератора, который располагается с задней стороны. Находим там крыльчатку — нужно обвить ее веревкой 5 раз по часовой стрелке, для этого на конце верёвки можно завязать узел и вставить его с самого начала между парой лопастей. А затем нужно будет сильно её дернуть, с первого раза можете не получиться, поэтому, скорее всего, придется сделать несколько попыток.

Подробнее узнать про данный способ можете из видео:

С толкача

У людей есть такое мнение, что если мопед с вариатором, то на нем нельзя осуществлять запуск двигателя таким образом. На самом деле это всего лишь миф, специалисты многократно проводили тестовые испытания — ничего страшного не случится.

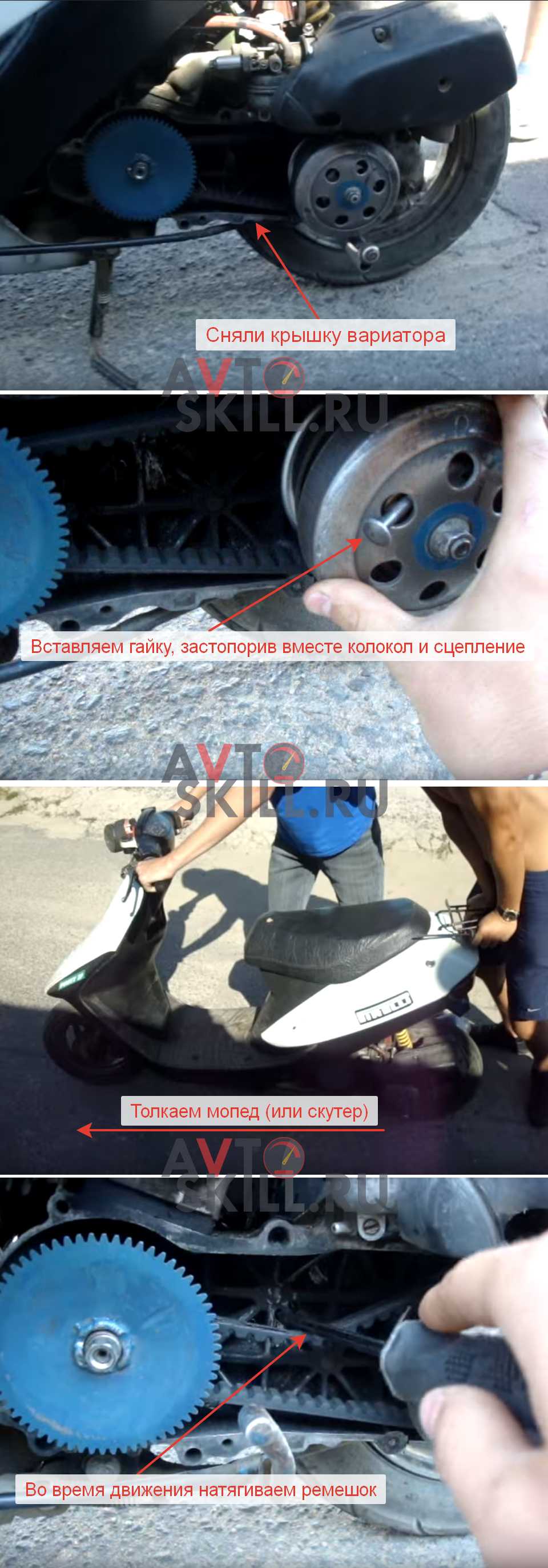

Чтобы данный метод сработал, необходимо добраться до колокола сцепления, для этого аккуратно снимите защитную крышку вариатора. Далее от нас потребуется застопорить друг с другом колокол и сцепление. Делается это следующим образом: возьмите гайку от защитной крышки вариатора, а потом вставьте его с усилием, чтобы она там зафиксировалась. Для осуществления этого способа обязательно понадобится помощник. Он будет толкать мопед, а вы в нужное время при разгоне должны надавить на ремешок вариатора, так вам удастся провернуть колесо. Когда двигатель заведется, гайка выпадет на землю сама собой, так что вы ее не потеряете — об этом не нужно беспокоиться.

Подытожим:

  1. Если питание (импульс) на катушку поступает, а искры нет — проверяем массу и высоковольтную цепь.
  2. Если с массой и высоковольтной цепью все в порядке значит неисправна катушка.
  3. Если напряжение (импульс) на клеммах катушки отсутствует — замеряем напряжение на коммутаторе.
  4. Если напряжение на клемме коммутатора есть, а на клемме катушке нет значит нет массы на катушке или оборван провод соединяющий катушку с коммутатором — ищем массу либо обрыв и устраняем.
  5. Если напряжения на коммутаторе нет значит неисправен сам коммутатор либо генератор, индукционный датчик генератора или что-то другое.

Вот собственно и вся методика. Я уже несколько лет проверяю катушки именно по такому принципу. И на полную проверку с практически стопроцентной точностью у меня уходит всего несколько минут. Конечно, многим из вас данная методика может показаться сложной, но на самом деле это не совсем так. Главное — понять принцип, остальное само приложится.
