Как подключить коммутатор на скутере? общие рекомендации

Главные отличия коммутаторов

Продукция от китайских производителей, как правило, использует один из двух разновидностей коммутаторов – DC или АС. Физическая особенность первых заключается в гораздо больших размерах. Принцип накопления энергии для передачи искры также имеет разную природу. В DC для накопления искры используется аккумуляторная батарея (коммутатор питается непосредственно от аккумулятора 12 Вольт). В случае с коммутаторами типа АС эта энергия попадает посредством применения одной катушки генератора (коммутатор питается от катушки ~ 160 Вольт). На этом отличия между представленными разновидностями заканчиваются.

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора.

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача – обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ – стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

>Особенность схемы – возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести:

Диапазон напряжений – от 6 до 16 Вольт;
рабочий уровень напряжения – 13,5 Вольт;
обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов;
ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора.

Одним из главных симптомов неисправности коммутатора — потеря искры. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой — важно убедиться в причине, ведь потеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее

По этому в первую очередь необходима комплексная диагностика. Самым быстрым и эффективным способом в данном случае может послужить автомобильный диагностический сканер. В большинстве своём данного рода приборы достаточно просты в эксплуатации и имеют демократичную цену

Из представленных на нашем рынке можем посоветовать обратить внимание на мультимарочный сканер Scan Tool Pro Black Edition

К преимуществам этой модели можно отнести диагностику не только двигателя, но и остальных узлов. Совместим с 99% новых и старых автомобилей, начиная с 1993 года, достаточно прост в использовании и имеет широкий функционал.

Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами.

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы.

Во-первых, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Алгоритм действий по проверке коммутатора:

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.

При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).

В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.

При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.

Тем более, теперь вы знаете, как проверить коммутатор на ВАЗ 2109 и других моделях отечественной марки. Остается выделить время и подготовить минимальный набор инструментов. Удачной дороги и конечно же без поломок.

Ремонт Ваз 2108 2109 21099

Пятница, Июль 10th, 2015

Схему зажигания Ваз 2109 должен знать каждый его владелец. Не зная этой схему, Вы не сможете завести автомобиль в случае проблем с зажиганием. Тем более, что схем эта элементарно простая. На Ваз 2109 установлена бесконтактная система зажигания. Состоит он из следующих узлов: коммутатор, катушка зажигания, трамблер, датчик Холла, высоковольтные провода и свечи. Задача системы зажигания — своевременная, циклическая подача искры в цилиндры двигателя. Рассмотрим подробно как работает схема заж

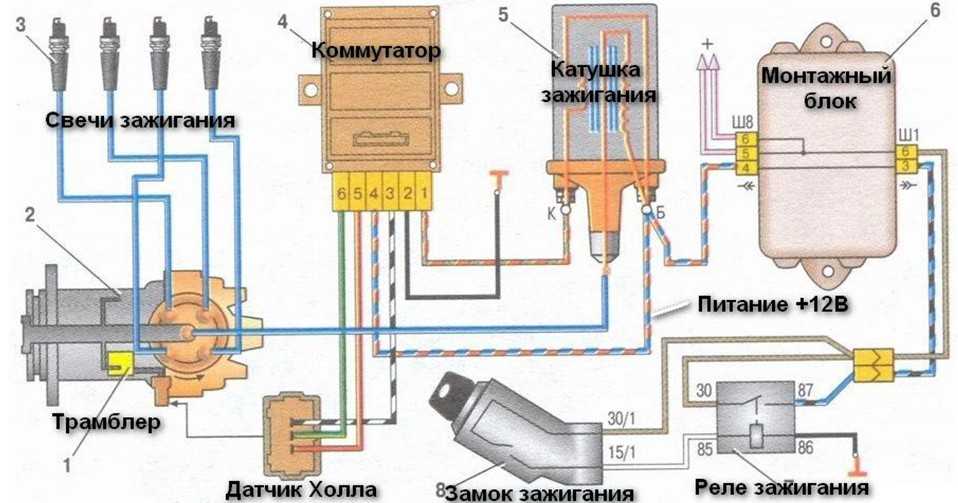

Схема зажигания Ваз 2109

игания Ваз 2109: подача питания на систему зажигания осуществляется через реле. Пока ключ не будет в положении зажигания, реле не включится и не подаст питание на схему. Как только ключ повернут система зажигания запитывается. Питание +12В с аккумулятора подается на контакт Б катушки зажигания, 4-й контакт коммутатора. Датчик Холла запитывает сам коммутатор

Обратите внимание, что реле зажигания питается через монтажный блок, и если будет плохой контакт в разъемах Ш1,Ш8 или по какой-то причине окиснет или сгорит дорожка, система зажигания не будет запитана и Ваз 2109 не будет заводиться. Чтобы искра начала формироваться необходимо провернуть коленчатый вал двигателя

Вместе с ним провернется и распределительный вал и датчик Холла подаст импульс на коммутатор. Коммутатор в свою очередь соединит контакт К катушки зажигания с массой, в результате чего на центральном проводе появится искра. Когда бегунок трамблера соединит центральный провод и провод ведущий на конкретный цилиндр двигателя искра проскочит на свече, воспламеняя горючую смесь. Двигатель заведется. Когда необходимо заглушить двигатель, водитель с помощью поворота ключа в замке зажигания выключает реле, которое в свою очередь разбирает питание системы. Коммутатор, катушка зажигани становятся обесточены и перестают работать. Наиболее частые неисправности системы зажигания Ваз 2109: 1) Выход из строя коммутатора. 2) Выход из строя датчика Холла. 3) Плохой контакт бегунка в трамблере. 4) Отсутствие питания системы зажигания Ваз 2109. На Главную.

Коммутатор АС

Различается от DC коммутаторов возможностью обходиться без стабильного тока 12V. Устроен он немножко иначе, потому что, при наличии более обычной конструкции, обладает более сложным вариантом подсоединения к электрической цепи. В отличие от DC коммутаторов, АС коммутаторы бывают в большей степени без ограничителя предельных оборотов в силу небольших размеров и достаточно простой конструкции, они могут похвалиться возможностью отлично действовать при нехватке целого ряда узлов, без каких DC коммутатор трудиться не сумеет в принципе. Даже, если снять аккмулятор, реле-регулятор, замок зажигания, сохранить лишь высоковольтную катушку генератора и датчик Холла и все-равно скутер будет запускатся и ездить. Есть достаточно мудрено организованные коммутаторы предоставленного типа, которые способны соперничать с DC типом, но это редкость. Не глядя на отсутствие надобности в постоянном токе, АС очень сильно находятся в зависимости от переменного тока и взаимосвязи блока двигателя с рамой,и если Вы спалили или повредили одну катушку в генераторе, которая производит высокое напряжение, то мотороллер не запустится ни при каких обстоятельствах.

Как подключить коммутатор на скутере? Общие рекомендации

На территории России предлагается огромное количество 4т скутеров. В моделях бюджетного класса установлены низкокачественные коммутаторы, которым свойственно перегорать под воздействием повышенной нагрузки или влаги. Владельцев более дорогой аппаратуры этот вопрос тоже может коснуться, ведь с помощью коммутаторов производители ограничивают максимальную скорость передвижения. Перед тем как выполнять те или иные работы, следует внимательно ознакомиться с особенностями электронной начинки вашего транспортного средства. Это позволит сэкономить много денег на обращении к профильным мастерам, сделает процедуру максимально быстрой и комфортной.

Элементы цепи зажигания.

Одной из самых важных электрических цепей скутера является схема зажигания. В неё входят модуль зажигания CDI (1), катушка зажигания (2), свеча зажигания (3).

Модуль зажигания CDI.

Модуль зажигания CDI (1) выполняется в виде небольшой коробочки залитой компаундом. Это усложняет разборку блока CDI в случае его неисправности. Хотя модульная конструкция этого блока упрощает процесс его замены.

К модулю CDI подключается 5 проводников. Сам модуль CDI располагается в донной части корпуса скутера недалеко от аккумуляторного отсека и закрепляется на раме резиновым фиксатором. Доступ к блоку CDI затрудняется тем, что он расположен в донной части и закрыт декоративным пластиком, который приходится полностью снимать.

Катушка зажигания.

Катушка зажигания (2). Сама катушка зажигания располагается с правой стороны скутера и закреплена на раме. Представляет собой некий пластиковый бочонок с двумя разъёмами для подключения и выводом высоковольтного провода, который уходит к свече зажигания.

Конструктивно катушка зажигания расположена рядом с пусковым реле. Для защиты от пыли, грязи и случайных замыканий катушка закрывается резиновым чехлом.

Свеча зажигания.

С помощью высоковольтного провода катушка зажигания соединяется со свечой зажигания A7TC (3).

На скутере свеча зажигания оказалась хитроумно запрятана, и с первого раза её можно искать довольно долго. Но если «пойти» вдоль высоковольтного провода от катушки зажигания, то провод приведёт нас прямиком к колпачку свечи зажигания.

Колпачок снимается со свечи небольшим усилием на себя. Он фиксируется на контакте свечи упругой металлической защёлкой.

Стоит отметить, что высоковольтный провод подсоединяется к колпачку без пайки. Многожильный провод в изоляции просто накручивается на контакт-шуруп встроенный в колпачок. Поэтому сильно дёргать за провод не стоит, иначе можно выдернуть провод из колпачка. Устраняется это легко, но провод придётся укоротить на 0,5 – 1 см.

До самой свечи зажигания добраться не так-то просто. Для её демонтажа необходим торцовый ключ. С его помощью свеча просто вывёртывается из посадочного места.

Стартер (8). Стартер служит для запуска двигателя. Расположен он в средней части скутера рядом с двигателем. Добраться до него нелегко.

Спортивный коммутатор

Даже столь модернизированный мопед, как Альфа спорт нуждается в профессиональном и качественном тюнинге. Это необходимо для повышения скорости и динамики, а также для улучшения эксплуатационных качеств китайской модели.

Существенное влияние на динамику и скорость оказывает не только цилиндропоршневая группа, но и коммутатор.

Читать также: Обд сканер для андроид

Спортивный коммутатор напрямую влияет на скорость мопеда

Заводской коммутатор предполагает 2-5 тысяч оборотов двигателя в минуту. Благодаря этому обеспечивается экономичность и максимально эффективный крутящий момент.

Сложность заключается в том, что на средних и холостых оборотах работа двигателя, часто перегревающегося и периодически «стреляющего» в карбюратор, не будет устойчивой. Для того, чтобы обезопасить модель от рисков, ей необходим спортивный коммутатор. К сожалению, сегодня на рынке такой коммутатор встречается крайне редко.

Именно поэтому некоторые владельцы китайской мототехники изготавливают спортивный коммутатор самостоятельно, или обращаются за помощью в профессиональный сервис. По мнению большинства специалистов, тюнинговый коммутатор, предназначающийся для азиатского скутера (4 т.) является неплохим альтернативным решением. Учитывая то, что генераторы таких моделей имеют схожие с Альфа спорт параметры, проблем ни с подключением, ни с последующей эксплуатацией не возникает.

Тюнинг

Мопед сможет разгоняться до 13 километров в час, если использовать 15-17-ти зубую звезду

Важно помнить, что замене подлежат не только задняя и передняя звезды, но также и цепь

Для увеличения скорости мопеда можно установить 15-ти зубую звезду и заменить цепь

Оптимальным решением будет оснастить технику дополнительными:

  1. бардачком для необходимых инструментов;
  2. подставкой для стаканчика с водой.

Учитывая то, что эта модель имеет не очень удобное сиденье, его можно заменить более жестким, выполненным из качественной фанеры (15 мм).

Ремонт

Как и любая другая техника, этот мопед также периодически требует ремонта. Чтобы спортивная модель стала как новенькая, необходимо:

  • отрегулировать клапанные зазоры;
  • снять и переустановить цилиндрические головки;
  • в случае утраты клапанами герметизации, следует разобрать цилиндрические головки;
  • переустановить цепь, поршень и поршневые колеса.

Покупка коммутатора

Приобрести коммутатор – это самый простой и быстрый выход, так как вы не тратите времени, усилий, да и стоимость данного механизма не так велика, чтобы сильно на нем экономить. Это действительно самый разумный выход, который можно придумать в той ситуации, когда у вас сгорел коммутатор

Однако, опять же, очень важно, чтобы вы все правильно проверили, не пользовались только тестером, а провели полноценную процедуру проверки коммутатора, чтобы с точностью можно было сказать, что причина заключается именно в нем. Иначе вы просто потратите деньги на новую деталь, но ваш скутер все равно не будет функционировать

Стоковый коммутатор на скутер

Стоковый или оригинальный коммутатор — это тот, который устанавливается на ТС с завода. Основное его превосходство перед прочими в том, что он уже расчитан на ту технику, с какой функционирует, нередко он с ограничителем для того, чтоб двигатель не развивал обороты, опасные для жизни и ресурса коренных подшипников, всего кривошипно-шатунного механизма, цилиндро-поршневой группы и других конструкций и агрегатов. Стоковый коммутатор, это основной источник долговечности хорошо обдуманного двигателя, его экономичности и прочности. Те, кто берёт на себя риск сменить заводской коммутатор на спортивный (тюнинговый), тот рискует многим. Ещё более многим рискуют те, кто до конца не понимают, что намереваются совершить. Неумелая установка таких деталей и последующее их использование со обычным двигателем нередко приводят к уменьшению ресурса и смертельному финалу двигателя, иногда в тот же день.

Признаки поломки коммутатора

В процессе эксплуатации автомобиля могут возникать неприятные симптомы, свидетельствующие о неисправности системы зажигания.

Возможной причиной этого может быть некорректная работа коммутатора. Вот наиболее распространенные симптомы, которые должны навести на мысль о возможной поломке этого прибора:

  • Не получается завести двигатель. При работающем стартере отсутствует искра.
  • Двигатель заводится, нормально работает на низких и средних оборотах, но раскрутить его на высоких оборотах не получается. Двигатель не работает на полную мощность.
  • Автомобиль глохнет, трогаясь с места, хотя на холостых оборотах работает стабильно.
  • Двигатель заводится, но долго не работает, тут же глохнет.
  • Двигатель начинает работать нестабильно – «троить», достигая определенного уровня оборотов. На холодную может заводиться вполне нормально.
  • Двигатель периодически, без какой-либо закономерности, может глохнуть, затем опять работать нормально. Загорается датчик разрядки аккумулятора. Стрелка тахометра показывает резкие перепады количества оборотов.
