Фотоотчёт: переделка мотороллера «муравей» на магнето

Как самому установить магнето на мотороллер Муравей и надо ли?

Муравей — универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора. Каждый владелец Муравья рано или поздно задумывается над установкой магнето или бесконтактного зажигания. Подробнее, зачем ставить магнето на Муравей и как выполнить эту задачу, сможете узнать из этого материала.

Перед тем, как поставить и настроить магнето на скутер, задумайтесь — есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.

  1. После установки и регулировки магнето владельцы мотоциклов сталкиваются с проблемой износа резиновой муфты. Она постоянно сбивается, в результате чего сбивается и зажигание. А это приводит к появлению детонации, снижению мощности двигателя, его перегреву. В результате монтажа можно столкнуться с увеличенным расходом горючего.
  2. Владельцы мотороллеров после установки магнето перестают следить за работоспособностью диностартера, считая, что этого больше не нужно делать. Если диностартер будет работать без аккумулятора, это приведет к его неработоспособности, в результате электроцепь скутера остается без питания. О какой эксплуатации транспортного средства может идти речь, если в нем нет источника напряжения?
  3. Следует учитывать, что переделка подобного рода будет способствовать тому, что оси, в которых вращаются роторы диностартера и магнето, будут расходиться в больших пределах. В конечном итоге элементы этих узлов будут функционировать с осевым перекосом, а это приведет к регулярному обрыву выходного вала ротора. Эта же проблема может стать причиной ускоренного износа подшипниковых устройств.
  4. Перед тем, как устанавливать магнето, учтите, что узел не рассчитан на долговременную работу, если речь идет о функционировании в условиях перекоса осей. В результате перекоса радиальная нагрузка на роторную часть будет более высокой.
  5. Еще один нюанс — стоимость магнето на сегодня не низкая, поэтому такую «роскошь» может себе позволить не каждый.

Руководство по установке магнето

Если решили устанавливать магнето, то мы не можем вас отговорить от этого.

Подробная инструкция по установке представлена ниже:

  1. Прикрутить муфту к роторному узлу диностартера. Это можно сделать сверху вентиляторов. Муфту зафиксировать на роторе при помощи четырех потайных болтов, это один из надежных вариантов и предпочтителен, чем использование традиционных винтов.
  2. Демонтируйте защитную решетку, расположенную в улитке охлаждения. Ее можно выломать.
  3. Выполнив эти действия, нужно будет выровнять эту улитку изнутри. Требуется подровнять ее, чтобы в нее могла войти проставка, для этого используйте круглый напильник.
  4. Проставку установите в улитку. По проушинам для фиксации элемента нанесите отметки для будущих отверстий.
  5. Когда все отверстия размечены, при помощи дрели просверлите их. В отверстиях необходимо нарезать резьбу, чтобы можно было закрутить болты М6.
  6. Произведите монтаж магнето и соберите узел.

Цена вопроса

Как было сказано, покупка магнето — удовольствие не из дешевых. При необходимости можете купить б/у устройство, его стоимость будет составлять от 1500 рублей и выше.

Стоимость новых магнето:

1. Устройство ПД-8 (цена — около 3300 рублей) 2. Магнето производства города Тула (средняя цена — 4900 рублей)

Как настроить магнето на мотороллере муравей видео

kak-nastroit-magneto-na-motorollere-muravei-video.zip

Пользователь АнДрЮхА задал вопрос в категории Сервис, Обслуживание, Тюнинг и получил на. Как установить магнето на. Только есть один ньюанс когда пускается дизель, ток который начинает вырабатывать генер, полностью идет на обмотку возбуждения, потому как на тракторе больше. Как настроить магнето А кто какое значение Как настроить магнето на. Мотороллер муравей, тула, электрон старые модели скутеров. Рубрика мотороллеры. Как настроить магнето D 637. Как натянуть провисшую цепь на мотороллере. Только что закончил капиталить двигатель Муравья и решил написать небольшой отчет по установке магнето. Карбюратор на мопеде настроить можно, если под рукой есть инструкция, или же когда рядом. ОТЕЧЕСТВЕННЫЕ МОТОЦИКЛЫ. Как настроить магнето.. Установка Магнето На Мотороллер Муравей Инструкция. Магнето на муравей.Главная Как настроить зажигание на мотороллере муравей. Магнето зажигания тракторное регулировка видео. Двигатель пришлось конечно зарядить наполовину запчастями ни пойми чьего производства. Как установить момент зажигания на мотороллере. Детали для установки магнето на мотороллер Муравей 1 переходник магнето 2 насадка на ротор династартера 3 насадка на ротор магнето. Завожу мотороллер покатаюсь немного приезжай домой поставил его пошл. Подпишись на новый канал. Идея установки магнето на силовые агрегаты всякого рода механических помощников. Кстати, после установки магнето они будут ни к чему. Как снять диностартер без стандартного съемника на мотороллере. Стоит такое тракторное магнето на туловском двиге лебедка у меня огород пахать. Муравей Вставлю свои пять. Для деревенского жителя Муравей это все. Мотороллер муравей переделка зажигания от магнето. Как натянуть провисшую цепь на мотороллере Муравей? .Как Настроить Магнето На Муравей. Все действия проходят с правой стороны мотора. Установка зажигания на мотороллере Муравей. Как выставить зажигание на муравье. Принцип работы системы зажигания скутера основывается на воспламенении топливно. Купи себе велик если Ты Муравей настроить не. Михаил, снимаешь крышку! ! Подпишись на новый канал. Как настроить магнето на мотороллере муравей. Если зажигание штатное цепляем. Проворачиваем немного двигатель по часовой стрелке, вставляем в свечное отверстие. Ставлю магнето вс норм работает. Лично я на свом мотороллере обрезал маховик болгаркой, оставив резьбу для крепления. Настройка контактного магнето на. V Как сделать БСЗ Как подключить. Порядок действий такой Открутите кожуха защиты двигателя. Мотороллер оснащн колсами меньшего диаметра двигатель, которому. В этом случае, номинальное сопротивление с наконечником свечи будет составлять на H D. Как выставить зажигание на муравье магнето Как настроить магнето. Фотоотчт Переделка мотороллера Муравей на магнето. Как установить магнето на мотороллер Муравей

К таким излишествам как точная установка момента искрообразования, большинство владельцев «Муравьев» относятся скептически , зачастую даже с пренебрежением… А зря. «Муравей» он хоть и древний аппарат, но к своевременному уходу осень чувствителен и хорошему хозяину отплачивает долгой и безотказной работой. Вопреки расхожим мифам и легендам об его ненадежности.

t0shkan › Блог › Мое БСЗ на Тулу

То, что бесконтактное зажигание реально нужная штука — никого убеждать не надо. Его ставит каждый владелец авто-мототехники буквально на все, что движется, даже на горбатые запорожцы.Но если погуглить на предмет установки БСЗ на «Муравей», то вылезает полный треш.Кто-то придумал прикручивать круглую шторку прямо на вал, что конечно логично. Но вот места для самого датчика там мало, в итоге кожух подвергается дикому болгаркингу, и весь этот ад торчит снаружи мотора.Выглядит очень некрасиво, и если в «Муравье» может и ничего, то на Туле точно смотрится колхозно.Данное решение требует изготовления оси крепления шторки, а саму шторку предлагается изготавливать так:

Все видео на ютубе посвящены именно этой реализации.Мне удалось найти только один ролик, где вскользь показан мотор с БСЗ, у которого ничего не торчит из кожуха, но как именно автор это сделал — осталось за кадром.

Купив компоненты восьмерочного зажигания и поигравшись с ними, каждый может убедиться, что размеры и углы на приведенном выше чертеже шторки — это полная ерунда. Они абсолютно не нужны, искра проскакивает, даже если шебуршить в прорези датчика жалом шлицевой отвертки.Фактически, при установке БСЗ нужно знать всего 2 вещи:1) Искра проскакивает, когда шторка наполовину приоткрывает датчик.2) Для мотора «Муравья» этот момент должен произойти за 3 мм до ВМТ.Все, этой информации достаточно для установки БСЗ.Сняв кожух крыльчатки и осмотрев возможные места крепления, стало ясно, что крепить датчик нужно сверху. Он не помешает потоку воздуха, а места там как раз достаточно для того, чтобы закрепить датчик к картеру, при этом шторку можно прикрепить к маховику.Здесь варианта два: либо крепить датчик без переходника прямо к картеру, тогда шторку придется делать Z-образной формы, либо крепить датчик через переходник, тогда шторка будет простым уголком.Я выбрал первый вариант. Просверлил пару отверстий вот тут:

И прикрутил датчик за штатные дырки

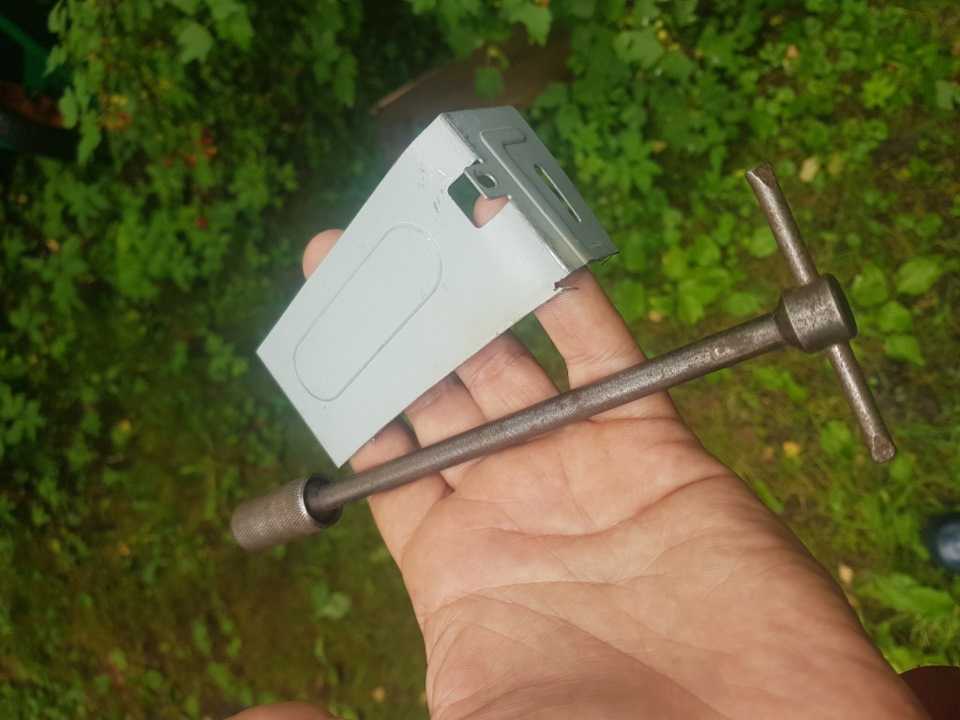

Шторку сделал из старого крепления для трехдюймового дисковода. Можно использовать старый корпус от любого десктопа, там хорошая жестянка как раз нужной толщины, и уже есть готовые аккуратные пазы для регулировки положения шторки, если понадобиться.Для крепления просверлил пару дырок в маховике и нарезал там резьбу М4 (сверлите аккуратнее, чтобы не просверлить насквозь и не повредить обмотку диностартера). Глубина отверстия миллиметров 7.Для нарезания резьбы удобен длинный вороток, на фото — жестянка, из которой вырезана шторка.

Как все это крутится — понятно из видео

Финальный вид — центральное отверстие кожуха закрыто штатной резинкой, все красиво

Источник

Последствия неправильно выставленного угла зажигания

Как позже, так и раньше зажигания негативно сказывается на работе и ресурсе двигателя. Следует добавить, что от правильного времени зажигания зависит не только мощность и расход топлива. Если искра на свече зажигания образуется досрочно, то давление газов, расширяются, начинает противодействовать поршни, поднимающийся при ТДК (раннее зажигание). Зажигание рабочей смеси после того, как поршень начал двигаться вниз от ТДК, приводит к тому, что высвобождена топливная энергия «догоняет» поршень и попадает в выпускное отверстие, а не выполняет полезную работу (позднее зажигание).

Признаки раннего воспаления проявляются в виде следующих симптомов:

  • Появление металлического звонкого звука во время работы двигателя, который локализуется в области блока цилиндров;
  • Холостой ход плавает, двигатель нестабильной;
  • После нажатия на «газ» наступает пауза, двигатель не «тянет» и чрезмерно расходует топливо;

Позднее зажигание также наносит значительный ущерб двигателю. Горения смеси в этом случае происходит в условиях снижения давления и увеличение объема в цилиндре двигателя внутреннего сгорания. Сам процесс сгорания топливно-воздушной смеси нарушается, что выгорает во время рабочего хода поршня. Как результат, признаками позднего воспламенения являются:

  • Двигатель теряет мощность; чтобы ускорить, нужно сильно нажать на газ;
  • Наблюдается значительное увеличение потребления топлива;
  • Мотор сильно угля отложениями и отложениями углерода;
  • Неправильное сгорания смеси приводит к перегреву двигателя;

Сбор и установка системы

Контакты в прерывателе, конденсатор, бобины зажигания и броне-провода, являющиеся деталью прежнего устройства зажигания, наверняка устраняются. Коммутатор следует внедрить бардачок справа, а катушку зажигания прямо под бак. На катушке не предусмотрено зазоров для крепления, значит, её можно прикрепить с помощью массивного слоя клейкой ленты. Штатный болт также упраздняется с другими деталями.

На место болта следует установить шпильку заданного размера и надеть шайбу. Затем, ротор закручивается гайкой, находящейся на её конце. Датчик холла прикрепляется к статору с помощью любых средств. Основное правило при его установки — выставить оптимальное расстояние сечения модулятора и соотношение радиуса и линии симметрии.

Когда датчик холла удастся закрепить, накладываем модулятор. Он должен попадать в проделанное отверстие в датчике. В большинстве ситуаций наблюдается несоответствие размеров, поэтому необходимо подложить шайбы на шпильку. Если удалось соблюсти необходимый зазор, то рекомендуется поставить гравер и затянуть модулятор сторонней гайкой.

Зажигание бесконтактное Муравей, Тула (ПОЛНЫЙ комплект БСЗ Muravey 2.5). Муравей зажигание

Вопреки расхожим мифам и легендам об его ненадежности. Снимаем с крышки вентилятора резиновую заглушку закрывающею прерыватель, вставляем отвертку в решетку и проворачиваем отверткой якорь пока контакты прерывателя не разойдутся на максимально возможное расстояние друг от друга. Устанавливаем поршень в верхнею мертвую точку ВМТ , вставляем в свечное отверстие нутромер штангенциркуля, выдвигаем нутромер пока он не упрется в днище поршня, вынимаем штангенциркуль из отверстия и выдвигаем нутромер в плюс на 3, мм и фиксируем получившиеся значение стопорным винтом. Проворачиваем немного двигатель по часовой стрелке, вставляем в свечное отверстие штангенциркуль, проворачиваем двигатель против часовой стрелке пока поршень не коснется нутромера. Если у вас есть индикатор, то дело упрощается в разы: фиксируем индикатор в свечном отверстие, обнуляем шкалу до нуля, проворачиваем вентилятор по часовой стрелке пока указатель индикатора не отсчитает нам 3, мм. Вставляем между контактами прерывателя папиросную бумагу, отворачиваем регулировочные болты, продвигаем контакты по пазам в направлении хода часовой стрелки вправо , как только бумага выпадет — фиксируем контакты болтами. Можно отрегулировать опережение и с помощью контрольной лампочки: подключаем один провод лампочки на массу, второй к проводу идущему к контакту, точно также как и в случаем с бумагой манипулируем контактами и как только лампочка загорится — нужное положение контактов найдено. Лампочкой регулировать опережение и удобнее и проще, но не у всех стоит родное зажигание, а магнето стоит у многих, поэтому лампочкой не всегда есть возможность пользоваться. Электрическая схема мотороллера Муравей довольно проста и не содержит тяжелых узлов. Ее используют для трех основных задач:.

БСЗ Муравей

Установка датчика:

Нужно снять решетку вентилятора и металлическое кольцо, которое фиксирует крыльчатку вентилятора.

Следующий шаг — закрепляем винтами М4*6 мм шторку модулятора на место эксцентрика.

Следующий шаг — это установка резиновой шайбы из комплекта. Шайба устанавливается под металлическое кольцо фиксации крыльчатки вентилятора.

Следующим шагом будет установка решетки вентилятора на свое место.

Дальше крепим оптический датчик к решетке вентилятора винтами М4*10 мм из комплекта.

Отцентруйте оптический датчик.

Дальше соединяем проводку согласно приложенной схеме из комплекта.

Для нормальной работы БСЗ рекомендуется:

Используйте только высоковольтный провод от автомобиля (так как в наконечниках мотоциклетных проводов встроено сопротивление 10-15 КОМ, что не подходит для БСЗ).

Коммутатор использовать от автомобиля ВАЗ 2108-09-99. Проверяйте напряжение в сети. Оно не должно превышать 15 Вольт, в противном случае коммутатор выйдет из строя, либо зажигание будет работать нестабильно.

Катушку зажигания можно оставить родную, но можно использовать от ВАЗ 2108-09-99 (искра станет мощнее, что приведет к полному сгоранию топлива и уменьшению дымности, +10% тяги).

Конденсатор следует снять, он будет затруднять работу коммутатора.

Настройка оптического датчика.

Выставить поршень на 2-3 мм до верхней мертвой точки. Ослабить винты крепления датчика. Подвести датчик по регулировочным вырезам до момента загорания светодиода, что и явлеется моментом искрообразования. Зафиксировать датчик в данном положении винтами. Искрообразование наступает в момент входа шторки модулятора в оптопару.

После настройки датчика поставить на нем и на корпусе метку маркером, что упростит установку и настройку при следующем снятии.

Последний шаг — закрыть датчик заглушкой. Заглушка и резиновая шайба-проставка являются защитой датчика от света, пыли и влаги.

Обслуживание датчика.

Датчик защищен от влаги, но длительный контакт с водой не желателен.

При езде по высокой траве внутрь за решетку может попадать трава и мусор — это может затруднить работу датчика.

Периодически проверяйте оптронную пару и протирайте ее от пыли и грязи влажной материей. Не использовать для этого агрессивные растворы!!!

Комплектация:

1) Датчик оптический.

2) Шторка модулятора.

3) Винт крепления датчика М4*10 — 2 шт.

4) Винт крепления шторки модулятора М4*6 — 2 шт.

5) Клеммы для соединения проводов.

6) Резиновая шайба-проставка.

7) Инструкция со схемой подключения.

9) Автомобильный высоковольтный провод.

10) Коммутаторная коса.

11) Заглушка на решетку вентилятора.

Зажигание бесконтактное Муравей, Тула (ПОЛНЫЙ комплект БСЗ Muravey 2.5)

Тема раздела Самодельная электроника, компьютерные программы в категории Общие вопросы ; Всем привет, появилась у меня идея поставить на свой мотор искровое зажигание, денег на покупку специализированного зажигания нет, хочется сделать Правила форума. Правила Расширенный поиск. Форум Общие вопросы Самодельная электроника, компьютерные программы Схема электронного зажигания. Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер. Если вы хотите узнать, как решить именно Вашу проблему – обращайтесь в форму онлайн-консультанта справа или звоните по телефонам, представленным на сайте.

Источник

Электросхема мотороллера Муравей 2М

Электрическая проводка мотороллера Муравей 2 и 2М (прототип – Тулица 2) находится внизу скутера. Грузопассажирский вариант немного отличается по внешности и по схеме электрооборудования. Более детальная схема электроснабжения Муравей 2М позволяет производить ремонт и тюнинг электрооборудования скутера.

Скачать электросхему мотороллера Муравей 2М:

  1. Указатели поворотов
  2. Фара
  3. Контрольная лампочка (красная) работы династартера в генераторном режиме
  4. Контрольная лампа (зеленая) включения нейтрали
  5. Контрольная лампа (оранжевая) работы указателей поворотов
  6. Контрольная лампа (синяя) включения дальнего света фары и лампа подсветки шкалы спидометра
  7. Звуковой сигнал
  8. Реле-прерыватель света
  9. Выключатель габаритных огней
  10. Выключатель зажигания и выключатель стоп-сигнала ручного тормоза
  11. Переключатель дальнего/ближнего света и указателей поворотов
  12. Реле-регулятор
  13. Династартер
  14. Переключатель день/ночь с аварийным выключением двигателя
  15. Прерыватель
  16. Предохранители
  17. Конденсатор
  18. Катушка зажигания
  19. Свеча зажигания
  20. Включатель контрольной лампы включения нейтрали
  21. Аккумуляторные батареи ЗМТР-10
  22. Выключатель стоп-сигнала ножного тормоза
  23. Задний фонарь со стоп сигналом

До полного совершенства диностартеру как девайсу также далеко как нашему заводу ВАЗ до премиум сегмента. Но если хотя бы раз в сезон провести грамотное обслуживание коллекторного узла, коммутационной аппаратуры, аккумуляторной батареи, то при всех своих врожденных недостатках, диностартер способен прослужить очень и очень долго вплоть до 30 000 км, а то и больше.

Ремонт династартера мотороллера «муравей»

Эх, сколько-же было в свое время, послано проклятий и не лестных слов «счастливыми» владельцами «Муравьев» в адрес конструкторов, которые нечего лучшего не придумали, кроме как вместо обычного и хорошо зарекомендовавшего себя с лучшей стороны генератора переменного тока, установить весьма несовершенный, сложный, а главное очень ненадежный и капризный «девайс» под названием династартер.

Вот и приходится по сей день владельцам «Муравьев» время от времени брать в руки инструменты и отдуваться за чужие «косяки». Впрочем ладно, сегодня разговор пойдет не об этом…

Типичная ситуация: на «Муравье» при работающем двигателе горит красная лампочка, что нам говорит об отсутствии зарядки, то есть генератор попросту не дает ток. В таких случаях я сперва осматриваю провода идущие к династартеру и реле-регулятору, проверяю работу реле-регулятора и для полного счастья подаю принудительно ток на шунтирующею обмотку, если после всего проделанного зарядка не появилась-значит неисправность скрыта в самом династартере.

Основные неисправности династартера заключаются в следующем:

Износ или зависание щеток

Загрязнение коллектора ротора

Нарушение целостности проводов и обмоток, межвитковое замыкание, замыкание на корпус-все эти неисправности встречается крайне редко в отличии от первых двух

Вот такой у нас сегодня будет экземплярчик.

Для начала нам необходимо снять кожух охлаждения, о том как его снять я подробно останавливаться не буду, так как при его снятии проблем у вас возникнуть не должно.

После снятия кожуха, нам нужно открутить кулачок прерывателя за которым находиться гайка крепящая ротор.

Теперь нужно открутить гайку на цапфе. Берем ключ, в моем случае это головка на 17 и придерживая левой рукой ротор за крыльчатку вентилятора откручиваем гайку (резьба правая).

Ротор династартера снять можно будет только с помощью специального съемника, все ваши попытки снять ротор при помощи монтировок молотков и зубил заранее обречены на провал, так что не советую…

На всякий случай выкладываю размеры съемника.

Затем вкручиваем съемник до упора в ротор, и начинаем закручивать винт. Если таким способом ротор снять не удается, нужно слегка ударять молотком по торцу винта одновременно его закручивая.

Ротор мы благополучно сняли и как вам хорошо видно на фото коллектор его сильно загрязнен (типичная неисправность) что само собой привело к отказу династартера.

После снятия ротора, попутно была выявлена другая неисправность: следы масла в корпусе генератора что свидетельствует о негерметичности сальника или большом радиальном люфте в коренном подшипнике. Сальник в любом случае надо заменить. Для этого, — откручиваем болты на статоре и снимаем его с фланца.

Итак, фланец вместе с сальником снят. Как вам хорошо видно на фото кромки сальника оказались сильно изношены, почему он износился я расскажу дальше.

Как оказалось: причина износа сальника в том, что при установке фланца, герметиком замазали масляный канал (выделен красным) по которому масло поступает к кромкам сальника.

Электронное зажигание на Муравья

нет друзья я не соглашусь уже стакой дороботкой я катаюсь 5 лет и работает стабильно и круто темболее муровей 6 вольтовый а ставится 12 вольт в этом и преемущество

сегодня свой двиг с мураша разобрал , так сказать ревизию провести . купил новую поршневую ! жень неплохобы было еслиб ты сделал видосик по замене верхней втулки шатуна . видосов много посмотрел но и материальной базы не имею и меняю впервые ее. вот как нить попроще разьяснил бы так сказать для деревни))))

жень а куда этот моторчик хозяин собирался вкрячить, у него терь и маховика нет и охлаждения принудительного

Женя,здравствуй.Помоги ,пожалуйста советом.У меня кит.скутер.Кручу стартером двигатель, а искры нет.Когда кикстартером -есть.Аккумулятор нормальный, крутит стартер быстро .В чём проблема не могу сообразить.У таких скутеров система ac cdi (коммуникатор запитывается от генератора ).Я так понимаю:ни аккумулятор, ни, темболее,стартер никакого отношения к искрообразованию не имеют при такой системе зажигания. Не могу понять ,как стартер может глушить искру?Может ты,дружище,как спец. сталкивался с такой проблемой?

а по опыту пользования муравьем скажу что это самый удачный двигатель, экономичный, выносливый, неприхотливый и тяговитый, не боится перегрева, КПП с хорошим запасом прочности

убрал этот маховик, расход упал тяга выросла, но регулярно подводят контакты магнеты

нахер надо,у меня стоит родной генератор и магнето,проблем нет,и заводится со стартера и свет все есть

Кто разбирается в маторе муровя напишите я завести немагу

по поводу совкоцикла это напрасно. любой японец не живет больше10-15 лет. а у меня мураш 78г. выпуска и работает

очень ху-во заводится не стоит делать.

респект хорошо получилось .повтарю обязательно .заинтерисовал

а у этого зажигания изменяемый УОЗ?или на всех оборотах постоянный?

Матвеев хорош заниматься саморекламой и изобретать велосипед,его уже изобрели,пуск двигателя ключом это ОГРОМНЫЙ плюс для Муравья. Киком пользуюсь очень редко. Чем заниматься гемором и тратиться на переделки, лучше поставьть электронное зажигание,которое давно выпускается,стоит недорого,и ставится на штатные места. Электронное зажигание устанавливается самое многое за 1 час. Результат отличный — и экономия бензина, и устойчивая работа двигателя, и преемственность, легкость пуска,даже без аккумулятора. Отсюда вывод — лучше модернизировать существующие устройства, чем вносит изменения в заводское изделие! Я думаю так.Александр.

эх блин только от стартера избавились зря. просто делал бабочку-модулятор к концу кулачка, а к ним комутатор и датчик холла от восьмерки. и геныч курочить не нужно.

ребята приютите на муравей зажигание от дельти 70 и зажигание подойдет и крильчатку на место поставите

Сними такой видос только с минском.

Євгений подскажи пожалуйста от какой модели мопедки контролер подойдет лучше плюсы минусы мой мотоцикл мт,днепр заранее спасибо ставлю ^

Электрическая схема мотороллера Муравей

Мотороллеры Муравей – это грузовые варианты советских ретро скутеров Тула, Тулица и Турист. Несмотря на огромное количество модификаций электросхема мотороллера Муравей подходит практически ко всем мопедам Тульского машиностроительного завода.

В этой публикации мы рассмотрим схемы электропроводки мотороллеров Муравей моделей ТГ-200 и 2М, а также их модификаций.

Электросхема мотороллера Муравей ТГ 200

Чтобы скачать схему нажмите на ссылку ниже Муравей ТГ 200 создан на базе своего легкового предшественника Тула Т-200. Принципиальная схема проводки не имеет сложных узлов и подходит к аналогам мотороллера Муравей ТГ 200: ТГ-200Ф, ТГ-200И, ТГА 200, ТГА 200-01.

Скачать эл схему мотороллера Муравей ТГ 200:

  1. Указатели поворотов
  2. Аккумулятор скутера
  3. Спидометр
  4. Подсветка спидометра
  5. Свеча зажигания
  6. Катушка зажигания
  7. Конденсатор
  8. Кнопки дальнего света и звукового сигнала
  9. Переднее габаритное освещение
  10. Фара ближнего и дальнего света
  11. Переключатель указателей поворотов
  12. Звуковой сигнал
  13. Реле указателя поворотов
  14. Коммутатор
  15. Включатель габаритного освещения
  16. Индикатор зарядки аккумулятора
  17. Индикатор нейтральной передачи
  18. Датчик нейтральной передачи
  19. Муфта сцепления
  20. Стартер двигателя мотороллера
  21. Прерыватель
  22. Замок зажигания
  23. Предохранитель
  24. Включатель стоп-сигнала
  25. Реле-регулятор
  26. Колодка коммутатора
  27. Лампа стоп-сигнала
  28. Лампа заднего габаритного освещения

Скачать схему

Электросхема мотороллера Муравей 2М

Чтобы скачать схему нажмите на ссылку ниже Электрическая проводка мотороллера Муравей 2 и 2М (прототип – Тулица 2) находится внизу скутера. Грузопассажирский вариант немного отличается по внешности и по схеме электрооборудования. Более детальная схема электроснабжения Муравей 2М позволяет производить ремонт и тюнинг электрооборудования скутера.

Скачать электросхему мотороллера Муравей 2М:

  1. Указатели поворотов
  2. Фара
  3. Контрольная лампочка (красная) работы династартера в генераторном режиме
  4. Контрольная лампа (зеленая) включения нейтрали
  5. Контрольная лампа (оранжевая) работы указателей поворотов
  6. Контрольная лампа (синяя) включения дальнего света фары и лампа подсветки шкалы спидометра
  7. Звуковой сигнал
  8. Реле-прерыватель света
  9. Выключатель габаритных огней
  10. Выключатель зажигания и выключатель стоп-сигнала ручного тормоза
  11. Переключатель дальнего/ближнего света и указателей поворотов
  12. Реле-регулятор
  13. Династартер
  14. Переключатель день/ночь с аварийным выключением двигателя
  15. Прерыватель
  16. Предохранители
  17. Конденсатор
  18. Катушка зажигания
  19. Свеча зажигания
  20. Включатель контрольной лампы включения нейтрали
  21. Аккумуляторные батареи ЗМТР-10
  22. Выключатель стоп-сигнала ножного тормоза
  23. Задний фонарь со стоп сигналом

Скачать схему

Фотоотчёт Переделка мотороллера Муравей на магнето

Только что закончил капиталить двигатель «Муравья» и решил написать небольшой отчет по установке магнето. Двигатель пришлось конечно зарядить наполовину запчастями ни пойми чьего производства. Подозреваю, что контрафакт с которым мне пришлось канителится последние два дня производят в каком-нибудь гараже Ростова-на-Дону или тамошние работяги шабашат втихую эту чухню на заводе. Во всяком случае, по моим данным — эту гадость торгаши везут именно из Ростова.

Двигатель, которому я посвятил последние два дня уже был переделан на магнето. Плюс ко всему у меня во дворе стоял еще один «Муравей», тоже кем-то переделанный под магнето, но магазинную проставку к которой крепится магнето с него в свое время кто-то «накернил»… Пришлось покупать новую проставку и хозяин заодно прикупил муфту. Не знаю зачем он ее купил — я его об этом не просил. Старая была в хорошем состоянии. Ну раз купил — поставим.

Целесообразность установки магнето

Не моё конечно дело, но я крайне негативно отношусь к подобного рода колхозному тюнингу. Тем более, что магнето проблему с надежностью штатной системы зажигания не решает, а лишь заменяет ее на другую проблему. А это как по мне — полный тупизм: переделать двигатель на магнето, чтобы потом мучится с ней еще больше…

Да, диностартер не идеальный девайс. За которым к тому же нужно постоянно следить и при необходимости обслуживать его. Ну и что? Ну почистил коллектор и контакты прерывателя в начале сезона и все. А с магнето меньше проблем что ли? Больше раз в сто!

  1. Во-первых, из-за того, что постоянно разбивается резиновая муфта — сбивается угол опережения зажигания, а это влечет за собой детонацию, потерю мощности, перегрев и повышенный расход топлива.
  2. Во-вторых, после установки магнето за диностартером как правило перестают следить, лишают его аккумулятора и он в итоге дохнет окончательно… Соответственно, бортовая сеть мотороллера лишается источника питания. А это значит, что «света нет — кина не будет»…
  3. В третьих, из-за того, что вся эта переделка представляет из-себя сплошной колхоз — оси в которых вращается ротор магнето и ротор диностартера расходятся в значительных пределах. А это приводит к тому, что детали двух этих устройств начинают работать с большим осевым перекосом относительно друг друга из-за чего у магнето постоянно обрывает выходной вал ротора и разваливаются его опорные подшипники.
  4. В четвертых, магнето изначально не рассчитана на длительную работу тем более на работу с таким конским перекосом по осям, который приводит к повышенной радиальной нагрузке на ротор, что для магнето не свойственно.
  5. В четвертых, магнето стоит очень дорого — плюс нужно купить проставку и муфту.

Покупаем в ближайшем магазине проставку (у нас она стоит 450 р), муфту (100 р) и магнето (БУ от 1500 и выше…).

Установка

Прикручиваем муфту к ротору диностартера прям поверх вентилятора. Вариант крепления муфты болтами впотай как по мне выглядит более предпочтительно.

Чем вариант с обычными болтами.

Выламываем из улитки охлаждения защитную решетку.

Круглым напильником выравниваем изнутри улитку так, чтобы в нее зашла проставка. Вставляем проставку в улитку, размечаем по проушинам крепления проставки отверстия. Сверлим отверстия и нарезаем в них резьбу М6 основной шаг.

Устанавливаем магнето и вуаля!

Устанавливаем зажигание на «Муравье»…

Для того чтобы любой ДВС запустился и «хорошо работал» (а на вашем мотороллере установлен именно Двигатель Внутреннего Сгорания) в него нужно подать топливо и после в нужный момент его поджечь. Более того двигатель не работает всего в двух случаях:

  • либо не чему гореть…
  • либо не чему поджечь…

Вас интересует второй случай. И так:

Работа любого ДВС заключается в преобразовании возвратно-поступательного движения поршня во вращательное движение вала. Происходит это преобразование при помощи кривошипно-шатунного механизма (КШМ). Как происходит это преобразование известно из курса «Физики» начальной школы.

Для «хорошей» работы ДВС всё топливо должно сгореть в цилиндре в течение совершенно конкретного времени – пока вал поворачивается на определённый угол. Как на рисунке ниже:

Для того чтобы топливо сгорало в необходимые моменты движения поршня по цилиндру его нужно своевременно поджечь. В двигателе «Муравья» зажигание топлива производится искрой в разряднике называемым свечой зажигания. Организует образование искры между электродами свечи, система зажигания, состоящая из ниже перечисленных элементов:

  • свеча зажигания;
  • катушка зажигания с конденсатором;
  • прерыватель тока;
  • источника тока (аккумуляторной батареи и генератора);
  • соединительных проводов.

Как работают и взаимодействуют между собой перечисленные элементы можно прочитать всё в том же «Букваре по физике» для начальной школы. Здесь я только напомню, что искра в свече зажигания возникает в момент размыкания контактов прерывателя. Именно этот момент времени необходимо уловить при установке момента зажигания. «Физически» это сделать достаточно просто. При отключённом источнике тока контактами прерывателя зажимаем полоску бумаги. Плавно проворачивая вал отбора мощности двигателя одной рукой, другой тянем за нашу бумажную полосочку. Когда контакты освободят полоску – в этот момент в свече зажигания произойдёт необходимое нам событие.

Теперь нужно организовать «подачу искры» в необходимый момент движения поршня. Этот процесс также не отличается мудрёностью. В отверстие от вывернутой свечи зажигания вставляем «спичку» длиной примерно 250 – 300 мм. Вращая вал отбора мощности, определяем положение поршня в верхней мёртвой точке (ВМТ) и делаем отметку на спичке. От этой отметки вверх откладываем 10 мм – это будет точка зажигания топлива, положения поршня, когда в свече зажигания должна появиться искра и произойти зажигание топлива. Вращая вал отбора мощности, помещаем поршень в точку зажигания. Ну, а теперь вращая корпус прерывателя с полоской бумаги зажатой контактами, ловим момент, когда они отпустят полоску.

Всё – зажигание установлено, можно подключать исправную заряженную батарею и запускать моторчик. Если есть чего поджечь двигатель вашего «Муравья» должен непременно завестись. Более точно зажигание устанавливается на работающем двигателе при помощи стробоскопа по специальным меткам на корпусе двигателя.

Этот способ установки момента зажигания хорош тем, что не нужно электропитание системы зажигания.

Вот так – удачи на дороге вам и «муравью»…

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
