Основные неисправности контактной системы зажигания

Долой механический распределитель

На самом деле не все схемы, формально относящиеся к электронным, можно назвать честными, с точки зрения отсутствия подвижных механических контактов. Существуют такие основные их разновидности:

  • с распределителем;
  • прямого зажигания.

В первом случае механическое устройство всё же присутствует. Это тот самый распределитель, управляющий подачей высокого напряжения для искры на свечах.

Второй вариант более интересный, потому как такого узла у него уже нет, и абсолютно все процессы в системе происходят без каких-либо контакты

Давайте заострим своё внимание на схеме прямого зажигания

Проверка классической системы

Классическая система работает по принципу генерации высокого напряжения для каждого установленного в автомобиле цилиндра. Искра от катушки распределяется к свечам через трамблер, который соединяет катушку со свечей друг за другом, в определенном порядке. Зачастую катушка и трамблер располагаются отдельно и соединяются ВВ – проводом, который называется центральным.

Определение неисправности по осциллограммамВ конструкцию классической системы входят:

  • колпачки свеч;
  • трамблер;
  • провода с высоким вольтажом;
  • катушка;
  • центральный провод.

Если не включается или не выключается зажигание в классической системе диагностика автомобиля осуществляется при помощи емкостного датчика. Он устанавливается на центральный провод на максимально близкое расстояние к катушке для получения наиболее точных показателей проверки.

Важно: Классическая система включает в себя два промежутка искры. Один из которых расположен в свече, а другой в трамблере

Данные зазоры, совместно с проводами, образуют так называемый делитель напряжения.

Емкостный датчик позволяет с высокой точностью определить почему глохнет двигатель или не выключается зажигание автомобиля после выключения путем анализа показателя напряжения на делителе. Из-за того, что делители склонны к изменениям из-за колебаний параметров горения искры и промежутка в трамблере, осциллограмма неправильно срабатывает и получается не соответствующей действительным процессам, происходящим в катушке и показывает неправильные данные.

Зачастую причиной того, что машина не заводится, являются проблемы с ее системой зажигания. Для того, чтобы выявить проблему, нужно выполнить диагностику зажигания. Порой бывает сделать это нелегко, поскольку, во-первых, велико количество диагностируемых узлов (проблемы могут быть в свечах, различных датчиках, трамблере и других элементах), а во-вторых, для этого нужно пользоваться дополнительным оборудованием — мотор-тестером, омметром, сканером для выявления ошибки на машинах, оборудованных ЭБУ. Далее рассмотрим эти ситуации детальнее.

О чем мы расскажем.

Система зажигания автомобиля.

Неисправности коммутатора зажигания

В бесконтактных системах зажигания с трамблером устанавливается коммутатор, он предназначен обеспечивать бесперебойное искрообразование на свечах, также служит для образования стабильной искры на всех оборотах двигателя, в том числе и холостых. В случае отказа коммутируемого устройства мотор начинает плохо запускаться, а во многих случаях совсем не заводится.

Основной признак неисправного коммутатора – его сильный нагрев, определить перегрев можно, прикоснувшись рукой к корпусу устройства. Как правило, вместе с коммутатором также сильно нагревается и катушка. Часто эти детали нагреваются и выходят из строя на старых автомобилях «Газель» и «Волга» ГАЗ 31029-3110 с двигателем ЗМЗ 402. Причина столь частых поломок – низкое качество запчастей, поставляемых различными производителями.

Как искать неисправности в электропроводке автомобиля, подробно

Если какой-то исполнительный механизм или электрический прибор перестал функционировать, не стоит сразу менять его. Не исключено, что причина отказа скрывается в нарушении работоспособности электропроводки, а значит монтаж нового оборудования не решит проблему.

Любое заводское руководство к автомобилю рекомендует начать поиск причины поломки с прозвона электропроводов, которые соединяют этот механизм или прибор с другими элементами. Для этого вооружитесь мультиметром или сигнальной лампочкой на 12 В с соединительными проводами.

проверяем напряжение

Итак, если один из электронных элементов в автомобиле перестал работать, в первую очередь следует проверить напряжение электрической цепи, соединяющей его с иными устройствами. Для этого:

  • Включите на мультиметре режим вольтметра.
  • Подсоедините один из щупов устройства к отрицательной клемме АКБ (если проверяемый прибор расположен под капотом) либо к массе ТС, стараясь выбрать на кузове точку с хорошим контактом.
  • Подсоедините второй щуп к подающему кабелю в проверяемой цепи, заранее демонтировав его с клеммы прибора или устройства.

Проводка системы зажигания заслуживает наибольшего контроля

Если на мультиметре появится значение, значит провод исправен и напряжение в нем присутствует. Проделайте операцию с прочими проводами, и когда обнаружите точку, где напряжение отсутствует, можно сделать вывод, что источник поломки находится в данном отрезке.

Важно! В некоторых электроцепях автомобиля напряжение присутствует лишь тогда, когда ключ в замке зажигания стоит в определенном положении

ищем короткое замыкание

Лучше не доводить провода в автомобиле до такого состояния

Эта процедура характеризуется полным отсутствием напряжения в цепи.

  • Нужно извлечь плавкий предохранитель, который отвечает за проверяемую цепь.
  • Переведите мультиметр в режим омметра.
  • Подсоедините один из щупов к клеммам предохранителя в момент, когда остальное оборудование и приборы данной цепи обесточены.
  • Далее пошевелите провод — если при этом на мониторе будут появляться значения, то провод закорачивает.

Зачастую такое происходит с проводами в тех местах, где протерлась изоляция.

проверяем качество заземления

Так как подавляющее большинство ТС имеют однопроводную схему электропроводки, а все электрооборудование получает «-» через металлический корпус автомобиля, качество заземления механизмов и приборов отыгрывает решающую роль. Однако в ходе эксплуатации элементы корпуса:

Такие контакты в первую очередь попадают под подозрение

  • Разбалтываются.
  • Окисляются.
  • Ржавеют.

Поэтому у подключенного к корпусу электрооборудования теряется электрический контакт и они начинают функционировать с перебоями. Чтобы проверить их исправность, проверьте надежность заземления:

  • Отсоедините АКБ и подключите один провод мультиметра к массе ТС.
  • Второй провод подсоедините к точке заземления либо к проверяемому соединению.
  • Если на экране появятся значения, нужно сверить их с заводскими. Если они близки, то заземление в порядке.

проверяем целостность цепи

Порядок действий:

С таким контактом электрическое оборудование не будет работать

  • Отключаем напряжение от цепи, отключив клемму на аккумулятор или вытащив плавкий предохранитель.
  • Проверяем электроцепь на целостность, подсоединив ее концы к щупам мультиметра.
  • Далее присоединяем один щуп к массе ТС.
  • Если на мониторе появятся значения, разрывы в цепи отсутствуют.
  • Если монитор остается статичным, это говорит о разрыве в электроцепи.

Ремонт автоэлектрики, восстановление электропроводки

Ремонт электропроводки следует выполнять в условиях специализированного сервиса «Автопартнер на Оболони». Наши специалисты подберут провода соответствующие характеристикам вашей модели авто. Замена проводки автомобиля производится при отключенном питании (отсоединяется аккумуляторная батарея). Данная мера позволяет предохранить электронику от короткого замыкания при выполнении ремонта. Данная работа должны выполняться специалистами высокой квалификации, так как ошибки при подключении могут привести к повреждению дорогостоящего оборудования.

Популярные услуги от автосервиса «Автопартнер на Оболони» • Диагностика электрооборудования • Компьютерная диагностика автомобиля • Проверка и замена аккумуляторной батареи • Диагностика, ремонт и замена генератора • Диагностика, ремонт и замена стартера • Замена реле и ЭБУ • Установка дополнительного электрооборудования.

Специальное оборудование для диагностики

В случаях, когда не включается или, наоборот, не выключается зажигание для выявления неисправности используется специальное оборудование – мультиметр или мотортестер. Прибор позволяет проверить работу, выявить симптомы проблемы, а также параметры зажигания, к которым относятся:

  • сила искры;
  • общее время горения;
  • пробивное напряжение.

Каждый из параметров отображается на приборе в формате осцилограммы. Если в одном из компонентов систем автомобиля есть неполадки, то при включении зажигания на приборе будут отображены все симптомы, влияющие на корректную работу двигателя

Важно учитывать, что неисправности. Которые можно выявить мотортестером могут быть спорадическими, проявляющимися на определенном этапе работы мотора, либо постоянными

Результаты осцилограммы позволяют с высокой точностью выявить, почему глохнет двигатель и подсказать автолюбителю пути решения проблемы.

Подключение

Вначале соединяем проводкой с фишками коммутатор и трамблер. Там все просто, попутать стороны установки невозможно будет, поскольку и на трамблере и на коммутаторе есть направляющие, которые дадут подсоединить фишки только в правильном положении.

Черный провод, выходящий от коммутатора должен быть закреплен на массу. Контакт этого провода с кузовом должен быть очень хорошим, поэтому не помешает зачистить кузов в месте крепления от краски.

Красный провод, идущий от коммутатора присоединяется к установленной на авто катушке зажигания, к выводу «К». Со старой катушки отсоединяем два провода, подсоединенных к выводу «Б». Если проводка на авто не менялась, то эти провода имеют синий и голубой с черной прожилкой окрасы.

При подсоединении к выводам новой катушки, не стоит ориентироваться на старую. Дело в том, что в новой катушке эти выводы имеют зеркальное положение по сравнению со старой. Это нужно учитывать, чтобы не перепутать.

Устанавливаем на трамблер крышку и подсоединяем все провода высокого напряжения. Также от карбюратора подсоединяется трубопровод, идущий на вакуумный регулятор. На этом можно считать, что бесконтактное зажигание на 2101 полностью установлено и подключено.

Ремонт электронных систем зажигания

Любая неисправность сильно будет влиять на работоспособность машины, поэтому её необходимо устранить в кратчайшие сроки. Для этого можно воспользоваться услугами профессионалов либо попытаться выполнить его самостоятельно. В первую очередь необходимо проверить состояние свечей. В среднем свечи заменяются в БСЗ каждые 18 — 20 тысяч километров пробега независимо от их состояния. Если замена выпадает на зимний период, а свечи визуально в рабочем состоянии, то их можно отложить и использовать в весенне-осенний период.

Изношенные свечи, которые имеют изолятор светлого серо-коричневого оттенка свидетельствуют о том, что детали совместимы с данным типом двигателя, а мотор работает исправно и стабильно. Нагар чёрного цвета свидетельствует о том, что свечи не подходят для данного движка либо топливная смесь переобогащена горючим. Выгорание электродов указывает на проблему в работе ДВС.

Неправильная работа может быть вызвана некачественным топливом, неверными пропорциями рабочей смеси, некорректной установкой системы зажигания.

Если не запускается движок, то возможны следующие причины поломки:

  1. Электрический ток не поступает на контакты прерывания из-за того, что они загрязнились, окислились либо пригорели.
  2. На контактах появились деформации.
  3. Обрыв проводов либо их замыкание на массу.
  4. Поломка выключателя зажигания из-за чего не происходит замыкание контактов цепи.
  5. Выход из строя конденсатора вследствие замыкания.
  6. Обрыв в катушке зажигания. Дефект проявляется преимущественно в нарушении целостности первичной обмотки. В некоторых случаях причиной может стать повреждение вторичной обмотки.
  7. Утечка электрического тока в роторе распределителя. Данный процесс возможен при попадании во внутрь влаги либо образовании нагара на внутренней стороне крышки.
  8. Не поступает питание на свечи. Помимо повреждения целостности проводов причиной такой неисправности может стать неправильная посадка свечей в гнёздах, их замасление либо окислении наконечников.

Все эти причины решаются переборкой системы зажигания и переустановкой некоторых деталей. Иногда может потребоваться регулировка работы движка, которую лучше произвести в специализированном автосервисе.

Другим признаком неисправности может стать неустойчивая работа движка либо остановка его работы на холостом ходе. Причиной такой неисправности чаще всего становится:

  • преждевременное зажигание в цилиндрах, что не позволяет полноценно работать мотору;
  • увеличенное расстояние между электродами свечей;
  • послабление пружины грузиков в регуляторе, который отвечает за контроль за опережением зажигания.

В основном причины данных поломок кроются в неправильной регулировке. Повторная настройка или корректировка положения позволит за короткий срок забыть о проблеме. Все манипуляции удобно проводить самостоятельно, но необходимо заранее подготовить ветошь, так как чаще всего в процессе работы сильно пачкаются руки.

Если в работе двигателя наблюдаются сбои при различной частоте вращения, то причинами такой неисправности со стороны бесконтактной системы зажигания могут стать:

  • повреждения проводов, послабление их креплений, окислительные процессы на наконечниках;
  • повреждение контактов прерывателя: сгорание, окисление, загрязнение, сдвиги;
  • нарушение работоспособности конденсатора;
  • ослабление пружинки уголька, её надлом либо износ;
  • подгорание контактов в роторе;
  • проблемы со свечами.

Если вариант со свечами исключён, то лучше обратиться в автоцентр для проведения комплексной диагностики всего авто и выявления причин нестабильной работы ДВС.

Ещё одной характерной неисправностью, которая появляется из-за неправильной работы зажигания, выступает невозможность развить полную скорость. В таком случае причинами могут выступать:

  • неправильный монтаж момента зажигания;
  • чрезмерный износ втулки в прерывателе;
  • заедание грузиков либо послабление их пружин в регуляторе опережения зажигания.

Если нет уверенности, что ремонт будет проведён качественно, то стоит обратиться в центры, которые специализируются на данных устройствах. Опытные мастера не только восстановят работоспособность авто, но и могут дать несколько советов, которые существенно улучшат качество поездок, а также продлят срок службы деталей.

Конструкция

Выход из строя этого чрезвычайно ценного элемента бортовой электроцепи не предвещает ничего хорошего. Машина становится неподвижной, поскольку мотор не заводится, печка не дает тепло, свет не работает. Необходим полноценный, качественный ремонт катушки зажигания и наконечника. Чтобы его осуществить своими руками, надо изучить устройство этого узла.

Катушка состоит из следующих компонентов:

  • изолятор;
  • корпус;
  • изолирующая бумага;
  • обмотка первичная;
  • обмотка вторичная;
  • изолирующий слой между обмотками;
  • выводной контакт первичной обмотки;
  • винт контактный;
  • контакт центральный;
  • крышка;
  • выводной контакт первичной и вторичной обмоток;
  • пружина центрального контакта;
  • остов вторичной обмотки;
  • внешний изолирующий слой первичной обмотки;
  • скоба для крепления катушки;
  • внешний магнитопровод;
  • сердечник.

Данная деталь является трансформатором с сердечником из металла. Сверху на нем находится первичная обмотка, внизу под ней размещена вторичная. Стальной корпус герметично закрыт. Вместе с сердечником внутрь залито масло.

Чтобы была возможность обслуживания трансформатора, имеется пластмассовая крышка. Она с успехом выдерживает высокое напряжение. Устанавливают катушку в бесконтактной электронной системе зажигания с низковольтной и высоковольтной цепями.

Техническое обслуживание системы зажигания

Военная Энциклопедия — историко-архивный военно-патриотический портал

главная☆советская военная энциклопедия☆военная техника☆военная наука☆военное обозрение☆история оружия☆форум

военная техника ☆ статьи по устройству ВАТ ☆



При ТО-1 очищают поверхности приборов зажигания от пыли и грязи, проверяют плотность крепления всех разъемов экранирующих шлангов проводов высокого напряжения и разъемов проводов низкого напряжения.

При ТО-2 смазывают валик и втулку ротора распределителя зажига­ния; осматривают распределитель и проверяют установку зажигания; вы­ворачивают свечи, проверяют и регулируют зазор между их электродами; протирают съемные детали свечей, проверяют состояние изоляции проводов и их крепление.

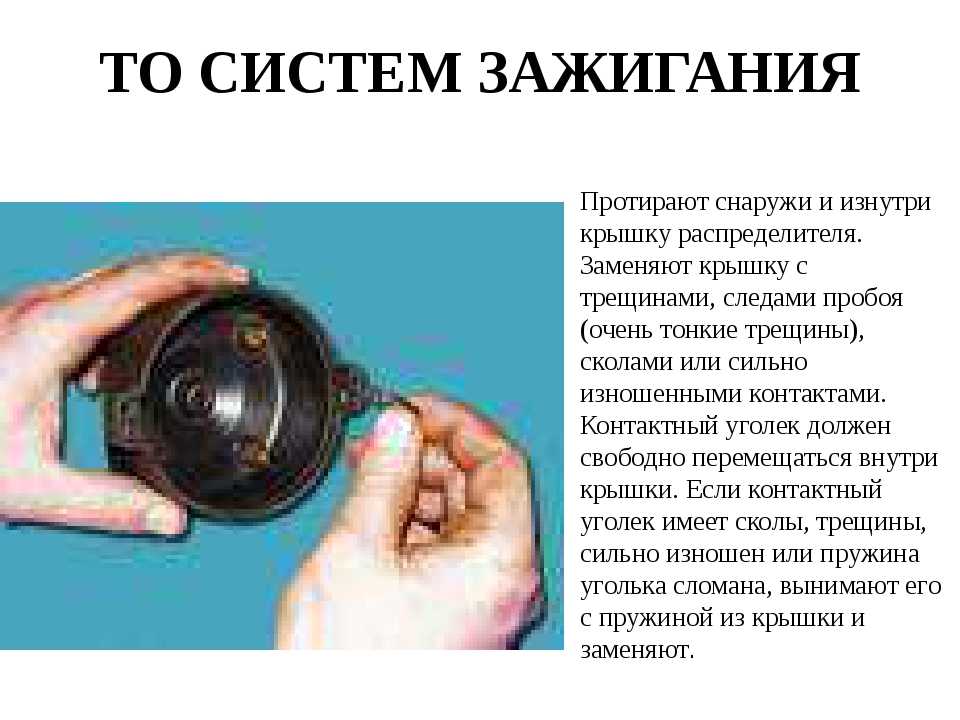

При четвертом ТО-2 снимают, осматривают и устраняют неисправ­ности распределителя зажигания.

При СТО проверяют систему зажигания, чтобы избежать затруднен­ного пуска холодного двигателя зимой.

Валик распределителя смазывают через колпачковую масленку, ввернутую в его корпус. С этой целью масленку поворачивают на 1/2…1 оборот; если требуется в масленку закладывают смазку Литол-24. Втулку ротора смазывают 4…5 каплями масла, применяемого для двигателя.

Зазор между электродами свечей проверяют с помощью специального круглого щупа. Установка нормального зазора производится подгибанием бокового электрода.

При снятии распределителя зажигания с двигателя его разбирают, осматривают все элементы, очищают от грязи и пыли, собирают и прове­ряют его работу на специальном стенде.

Рис. 76. Установка зажигания: 1 — указатель установки зажигания; 2 — шкив коленчатого вала; 3 -риска, на фланце корпуса привода распределителя; 4 — верхний фланец корпуса привода распределителя; 5 — паз на валу привода распределителя: 6 — нижний фланец корпуса распределителя.

Установку зажигания выполняют в случае снятия с двигателя рас­пределителя или при нарушении опережения зажигая. Порядок выполнения этой работы следующий:

  1. устанавливают поршень первого цилиндра в положение за 4,5 до ВМТ. Для этого выворачивают свечу, закрывают отверстие бумажной пробкой и провертывают коленчатый вал до выталкивания пробки, после чего устанавливают метку на шкиве коленчатого вала (рис.76) между цифрами 3 и 6 на шкале указателя установки зажигания;
  2. устанавливают паз 5 на верхнем торце вала распределителя так, чтобы он находился на одной линии с дисками 3 на верхнем фланце корпуса привода распределителя и был смещен влево и вверх от центра вала;
  3. вставляют привод распределителя в гнездо блока, обеспечивая перед этим соосность отверстий под болты в нижнем фланце корпуса привода и резьбовых отверстий в блоке;
  4. в установленном на место приводе распределителя располагают паз валика параллельно оси, соединяющей отверстия на верхнем фланце кор­пуса привода;
  5. проворачивают коленчатый вал на два оборота при этом метка на шкиве должна быть между цифрами 3 и 6 на указателе зажигания; ставят на место распределитель так, чтобы пластины октан- корректора были направлены вверх, снимают крышку экрана, экран и крышку распределителя и поворотом корпуса распределителя совмещают красные метки на роторе и статоре датчика импульсов, при этом ротор отжимают против хода часовой стрелки для выбора зазоров. В этом положении закрепляют корпус распреде­лителя и затягивают болт крепления верхней пластины октан-корректора;
  6. устанавливают крышку распределителя и экран, проверяют правиль­ность установки проводов, подведенных к крышке распределителя в соответствии с порядком работы цилиндров (1-5-4-2-6-3-7-8).

Проверяют правильность установки зажигания пробегом. При движении на прямой передаче со скоростью 30 км/ч на ровной дороге резко нажимают на педаль дроссельных заслонок. Если при этом скорость возрас­тает до 50 км/ч и слышны слабые быстроисчезающие детонационные стуки, то зажигание установлено правильно. Если стуки «отсутствуют, то угол опережения зажигания увеличивают, если стуки, сильные — уменьшают. Кор­ректировку угла зажигания производят октан-корректором. Перед пробе­гом автомобиля двигатель должен быть прогрет до 75-80°.

Метки: техническое обслуживание ☆ устройство автомобиля ☆ электрооборудование автомобиля ☆

Устройство и работа приборов системы зажигания < Пред. След. > Неисправности системы зажигания

Только качественная недорогая мебель производства России. Вся мебель проверена специалистами.

  • Контакты:
  • +7
  • с 9:00 до 20:00 ежедневно
  • Москва

Военная Энциклопедия. Карта сайта.

Снятие и установка замка зажигания своими руками

Итак, понятно, что для снятия замка зажигания должны появиться существенные причины, о ряде которых сказано выше. Замена замка целиком может потребоваться не только при поломке механизмов, но и при утере ключей. Чтобы достать зажигание, нужно действовать согласно следующей последовательности:

  1. С рулевого вала удалите кожух и отверните винтики укрепления замка зажигания.
  2. Для отключения противоугонного аппарата оставьте ключ в нулевом положении.
  3. Через дырочку в кронштейне, отверткой надавите на специальный фиксатор.
  4. Затем достаньте сердцевину из кронштейна, а ключи из замка.

Запомните или запишите расположение всех подключенных проводов. Только после этого отсоедините их от места подключения.

Проверьте работу контактов, помещая ключ в различные положения. Определите работоспособность противоугонного аппарата. Запорный стержень может выдвигаться или утапливаться.

После проведенного анализа и проверки определитесь, можно ли устройство отремонтировать. Иногда можно обойтись без полной замены замка зажигания.

Перед установкой устройства поверните ключ внутри в состояние I. Это обезопасит фиксатор блокировки рулевого вала, который не будет препятствовать монтажу. После установки нового устройства не зажимайте сразу все болты. Убедитесь, что механизм находится в нужном месте и положении, работоспособен.

Подключите провода через старый снятый разъем от старого замка.

Проверка работы замка зажигания

Чтобы убедиться в том, что все контакты были подключены правильно, нам нужно вновь подключить «-» клемму аккумулятора, и вставить ключ в замок зажигания. При постановке ключа зажигания в положение «0», все механизмы системы должны быть отключены. Когда ключ перемещается в положение «I», включается двигатель и подается питание на электроприборы. В положении «II» к этому еще прибавляется запуск стартера.

Так же обращаем внимание на стержень противоугонного механизма. При перемещении ключа из позиции «0» в позицию «I» и наоборот он будет выдвигаться и задвигаться обратно

Положения ключа в замке

Как видите, в замене поврежденного замка зажигания нет ничего сверхсложного. Имея немного терпения и желание, вы можете самостоятельно устранять поломки, не прибегая для этого к помощи специалистов

Главное, не забывайте о мерах предосторожности! Удачи на дорогах!

Удачи на дорогах!

Диагностика модуля зажигания


Схема диагностики

Проверка модуля зажигания начинается с анализа проводной колодки с контактами, поступающими к нему. Для этого необходимо отсоединить колодку, взять тестер и присоединить один из его щупов на контакт А, а другой на массу двигателя. После включения зажигания требуется посмотреть на показания, выдаваемые прибором – нормальное напряжение варьируется в районе 12 В. При его полном отсутствии проверяется предохранитель, который имеет непосредственный контакт с модулем зажигания.

В рамках следующего шага подсоединяется контрольная лампочка на 12В к контактам А и В. После запуска стартера лампа, в идеальном случае, срабатывает. Если мигание не происходит, то это говорит о факте разрыва цепи на контакте А.

Существует целый ряд способов, позволяющих осуществить проверку модуля зажигания, если не включается зажигание:

  1. Замена старого модуля на новый, рабочий, является самым простым способом проверки. Необходимо всего лишь взять элемент с донорской машины и подсоединить. Несмотря на простоту исполнения способ имеет один существенный недостаток – модуль зажигания подойдет далеко не от любого автомобиля.
  2. Если глохнет двигатель после выключения, то можно проверить модуль путем его шевеления. Наличие плохого контакта определяется после соотношения воздействия на модуль к работе двигателя. Данная неисправность не критичная, а индикатор «чек» сразу даст знать о проблеме и загорится.
  3. Проверка с помощью тестера. В режиме омметра при включении зажигания определяется показатель сопротивления на парных выводах. В идеальном случае, после измерения, сопротивление должно быть одинаковым на всех контактах в пределах 5,5 кОм.

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора.

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача – обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ – стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

>Особенность схемы – возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести:

Диапазон напряжений – от 6 до 16 Вольт;
рабочий уровень напряжения – 13,5 Вольт;
обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов;
ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора.

Одним из главных симптомов неисправности коммутатора — потеря искры. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой — важно убедиться в причине, ведь потеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее

По этому в первую очередь необходима комплексная диагностика. Самым быстрым и эффективным способом в данном случае может послужить автомобильный диагностический сканер. В большинстве своём данного рода приборы достаточно просты в эксплуатации и имеют демократичную цену

Из представленных на нашем рынке можем посоветовать обратить внимание на мультимарочный сканер Scan Tool Pro Black Edition

К преимуществам этой модели можно отнести диагностику не только двигателя, но и остальных узлов. Совместим с 99% новых и старых автомобилей, начиная с 1993 года, достаточно прост в использовании и имеет широкий функционал.

Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами.

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы.

Во-первых, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Алгоритм действий по проверке коммутатора:

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.

При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).

В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.

При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.

Тем более, теперь вы знаете, как проверить коммутатор на ВАЗ 2109 и других моделях отечественной марки. Остается выделить время и подготовить минимальный набор инструментов. Удачной дороги и конечно же без поломок.

Катушка зажигания (индукционная катушка)

Работоспособность катушки определяют испытанием на стендах КИ-968, Э-208 и др. На стенд устанавливают исправный распределитель и к нему подключают первичную обмотку проверяемой катушки и аккумуляторную батарею или используют прерыватель и конденсатор стенда. Вывод катушки соединяют с разрядником, установив зазор между его иглами 7 мм для катушек, работающих в контактной системе зажигания, и 10 мм — для транзисторных.

Индукционные катушки контактно-транзисторной системы зажигания (Б-114) следует испытывать со своим прерывателем-распределителем (Р-137, Р-133, Р4-Д) и транзисторным коммутатором при максимальной частоте вращения вала распределителя. Заметные на глаз и слух перебои в искрообразовании не допускаются.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
