Принцип работы автоматического корректора фар, устройство прибора, установка и подробная схема подключения

Регулировка фар в США

Для фар, отвечающих Федеральному законо­дательству США, все большее распростране­ние получает визуальная (только вертикаль­ная) регулировка, разрешенная с 1.05.1997. Регулировка света фар по горизонтали не производится.

До этого самым распространенным в США методом регулировки фар было использование механических регулирующих устройств. При­боры головного освещения оснащены тремя упругими прокладками на рассеивателе — одна для каждой из трех плоскостей регулировки. Напротив этих прокладок устанавливается калибровочное устройство. Регулировка про­веряется по уровнемеру. С помощью метода VHAD (Vehicle Headlamp Aiming Device, устрой­ство регулировки автомобильных фар), раз­решенного с 1993 года, фары регулируются относительно фиксированной опорной оси автомобиля. Эта процедура выполняется с использованием уровнемера, прочно за­крепленного на фаре. В результате эти три прокладки на рассеивателе больше не по­требовались.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Регулировка фар: что говорит закон



В рамках проведения техосмотра для получения диагностической карты обязательно проводится проверка регулировки передних фар.

В настоящий момент на территории России действует Постановление Российской Федерации от 12.02.2018 года № 148 «О внесении изменений в Правила проведения технического осмотра транспортных средств». Согласно этому постановлению, в России ужесточились требования к проведению обязательного техосмотра автотранспорта. Так, после вступления в силу постановления регулировка фар теперь регулируется не ГОСТом Р 51709-2001, а техническим регламентом Таможенного союза «О безопасности колесных транспортных средств».

Вот эти требования к регулировке фар:

 3.8.4. Угол наклона плоскости (рисунок 3.1), содержащей левую (от транспортного средства) часть верхней светотеневой границы пучка, именуемый углом регулировки ближнего света фар типов C, HC, DC, CR, HCR, DCR, должен быть в пределах 0,2% в вертикальном направлении от нормативного значения угла регулировки, указанного в эксплуатационной документации и (или) обозначенного на транспортном средстве.  При отсутствии на транспортном средстве и в эксплуатационной документации данных о нормативном значении угла регулировки, фары типов C, HC, DC, CR, HCR, DCR должны быть отрегулированы в соответствии с указанными значениями угла регулировки ближнего света фар на рисунке 3.1, а или б и в таблице 3.2. Нормативы угла регулировки заданы в зависимости от высоты H установки оптического центра фары над плоскостью рабочей площадки. Правый участок следа светотеневой границы пучка ближнего света фар типов C, HC, DC, CR, HCR, DCR на экране может быть наклонным или ломаным. 3.8.5. Угловое отклонение в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар типов C, HC, DC, CR, HCR, DCR от вертикальной плоскости, проходящей через ось отсчета, должно быть не более 0,2%. 3.8.6. Сила света каждой из фар в режиме «ближний свет», измеренная в вертикальной плоскости, проходящей через ось отсчета, должна быть не более 750 кд в направлении 34′ вверх от положения левой части светотеневой границы и не менее 1600 кд в направлении 52′ вниз от положения левой части светотеневой границы. Проверку силы света фар в режиме «ближний свет» проводят после регулировки положения светового пучка ближнего света в соответствии с пунктом 3.8.4. При несоответствии силы ближнего света установленным нормативам проводят повторную регулировку в пределах 0,1% в вертикальном направлении от номинального значения угла по таблице 3.2 и повторное измерение силы света. 3.8.7. Максимальная сила света всех фар, которые могут быть включены одновременно в режиме «дальний свет», не должна превышать 300 000 кд. Силу света фар типов R, HR, DR измеряют в направлении оптической оси фары после проведения регулировки в соответствии с настоящим пунктом. Фары типов R, HR, DR должны быть отрегулированы так, чтобы центр светового пучка лежал на оси отсчета фары. N 29)

и размещение контрольных точек на экране:

 а) для режима «ближний свет» с наклонным правым участкомсветотеневой границы б) для режима «ближний свет» с ломаным правым участкомсветотеневой границы в) для противотуманных фар(введено  Совета Евразийской экономической комиссииот 16.02.2018 N 29) Геометрические показатели расположения светотеневой границыпучка ближнего света фар на матовом экране в зависимостиот высоты установки фар(в ред.  Совета Евразийской экономической комиссии от 16.02.2018 N 29) Таблица 3.2

Расстояние от оптического центра фары до плоскости рабочей площадки H, мм Угол регулировки ближнего света фары
угл. мин. процентов
Не более 800 от -34 до -52 от -1,0 до -1,5
Свыше 800, но не более 1000 от -34 до -69 от -1,0 до -2,0
Свыше 1000 от -52 до -69 от -1,5 до -2,0
Для транспортных средств категории N3G с высотой установки фар более 1200 мм от -69 до -87 от -2,0 до -2,5

  3.8.8. Противотуманные фары должны быть отрегулированы в соответствии с указаниями изготовителя транспортного средства в эксплуатационной документации, или если они недоступны или отсутствуют, то светотеневая граница должна находиться ниже линии H в соответствии с таблицей 3.3 (рисунок 3.1в). Однако во всех случаях угол регулировки света противотуманной фары типа B не должен быть менее угла  регулировки фары ближнего света(в ред. решения Совета Евразийской экономической комиссии от 16.02.2018 N 29).

Указания по настройке

Процедуру корректировки световых потоков необходимо выполнять в темное время суток. Соответственно, настроечный шаблон на стене желательно подготовить засветло. Чтобы отрегулировать фары самостоятельно, следуйте простой инструкции:

  1. Откройте крышку капота и включите ближний свет. Если хотите сберечь ресурс аккумуляторной батареи, запустите двигатель, оставив работать на холостом ходу.

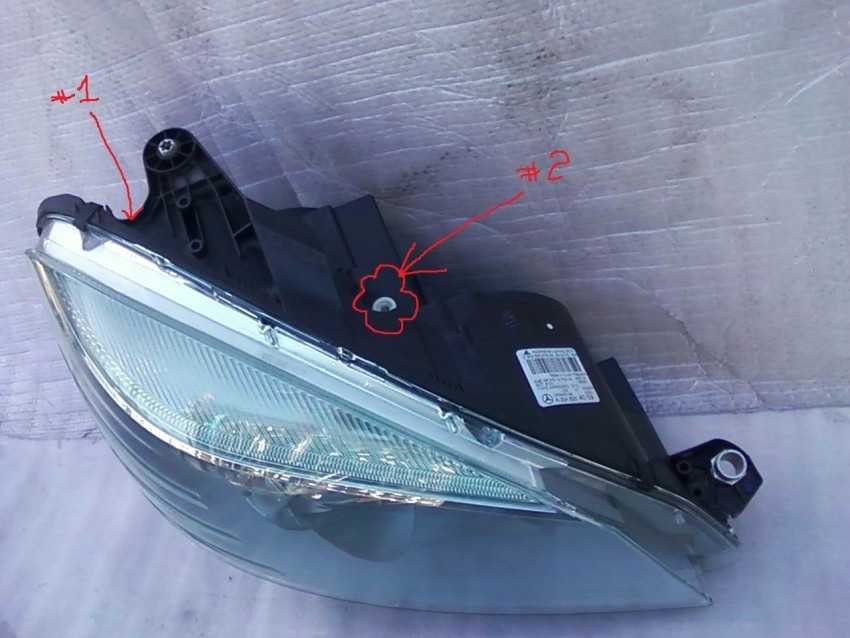

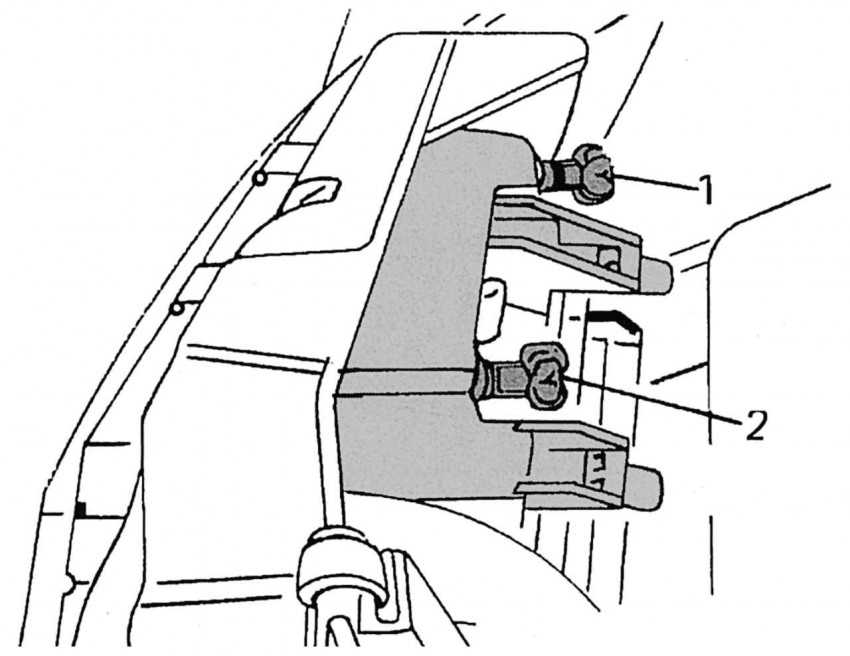

  2. Закройте один «глаз» автомобиля щитком. На втором вращайте винт вертикальной настройки, пока верхняя граница светового пучка не совместится с горизонтальной линией.
  3. Отрегулируйте оптику в горизонтальной плоскости таким образом, чтобы в перекрестие линий попала точка проекции, где световой поток начинает отклоняться вверх и вправо под углом 15–20°. Повторите операцию на второй фаре.
  4. Для раздельной оптики регулировка производится по каждой из четырех ламп. Только дальний свет выставляется по верхней линии, а приборы ближнего освещения – по нижней.

В некоторых современных автомобилях производители устанавливают элементы автоматического управления световыми приборами. Система реагирует на вращение руля и колес, и направляет оптику в соответствующую сторону, машина как бы «заглядывает» за поворот. Правильно отрегулировать фары с автоматическими приводами помогут специалисты автосервиса, в гаражных условиях их настраивать не рекомендуется.

Общие сведения о наружном освещении автомобиля

Система освещения современного автомобиля объединяет множество осветительных приборов. Кроме внешнего система также обеспечивает освещение салона, капота и даже багажного отделения (в некоторых автомобилях). Внешние осветительные приборы включают: фары ближнего и дальнего света, расположенные спереди, противотуманные фары, фары-поворотники, габаритные огни, стоп-сигналы и осветители номерного знака.

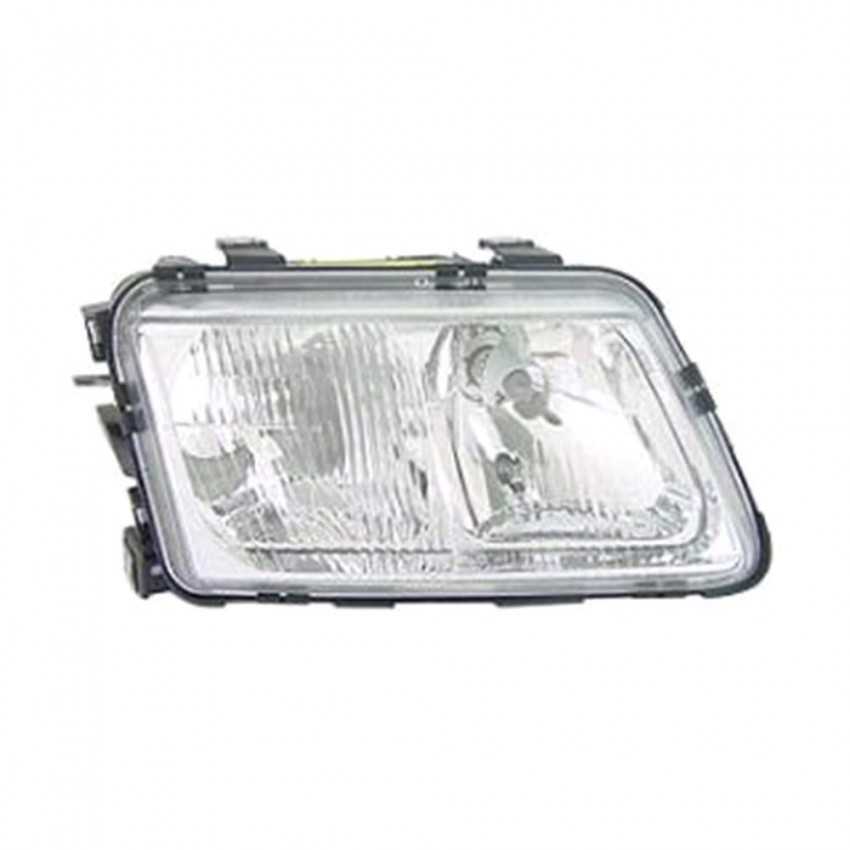

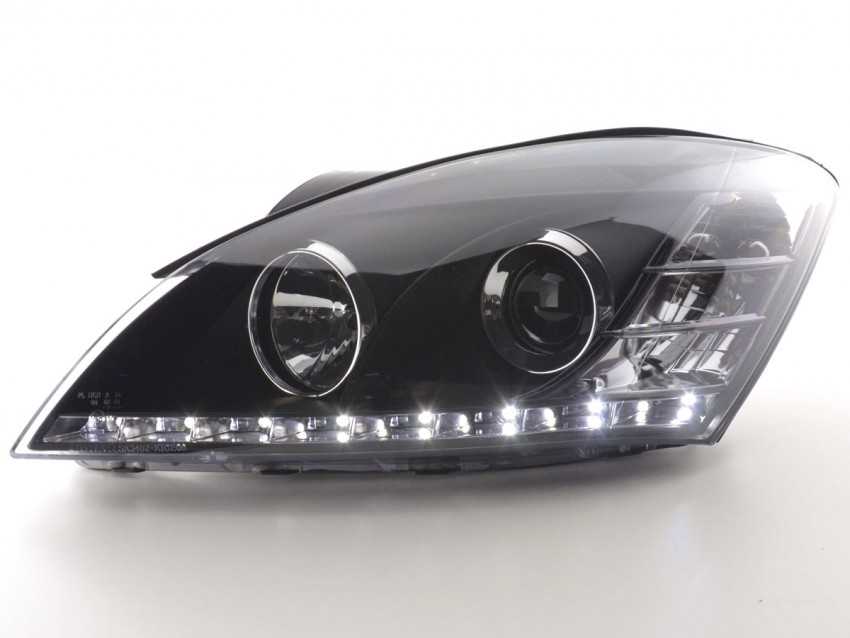

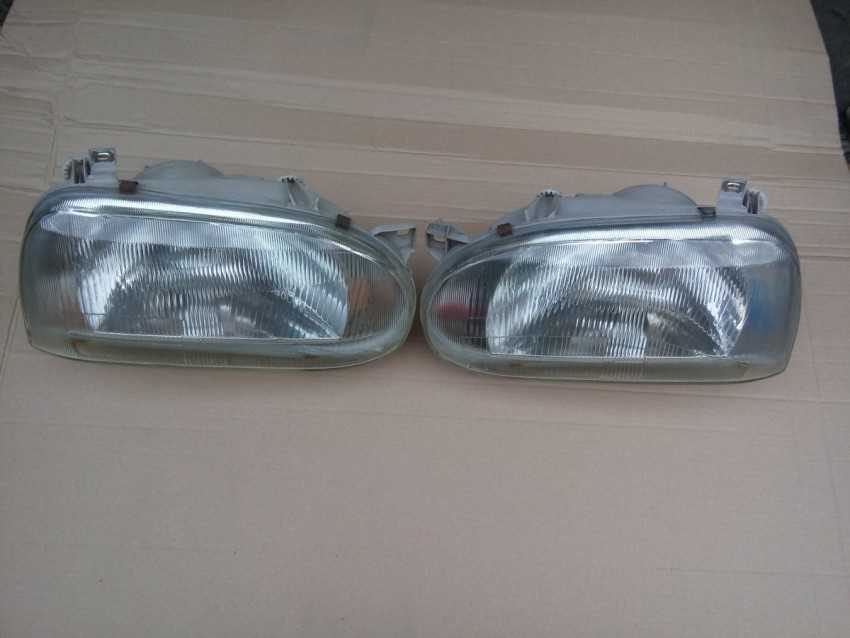

Передние фары

Фары, расположенные спереди, обеспечивают хорошую видимость дороги в условиях отсутствия естественного или искусственного освещения последней либо его недостаточность. Эти фары также предназначены для того, чтобы водители, приближающиеся по встречной полосе, были в курсе наличия встречного движения. На большинстве современных автомобилей передние фары имеют единую конструкцию, в состав которой входит фара дальнего и ближнего света.

Ближний свет фар является ассиметричным и обеспечивает лучшее освещение по бокам дороги. Дальний свет фар, напротив, обеспечивает лучшее освещении впереди, по ходу движения, но его не рекомендуется использовать при наличии встречного потока, так как такой свет очень яркий и может ослепить других водителей. Более того, использование дальнего света после подачи другими водителями специальных сигналов о просьбе переключить на ближний, считается грубым нарушением ПДД и может привести к ДТП и административной ответственности.

Фары-поворотники

Фары-поворотники нередко встраиваются в конструкцию вместе с фарами ближнего и дальнего света. Они управляются рычагом, находящимся на левой стороне от руля. Этот рычаг, при его перемещении, включает один из поворотников, затем, при повороте рулевого колеса, фиксирует положение характерным щелчком и, после завершения маневра, автоматически возвращается в исходное положение. Фары-поворотники устанавливаются как спереди, так и сзади автомобиля. А у некоторых транспортных средств эти фары имеются и по бокам (как правило, у большегрузных и маршрутных транспортных средств). Некоторые дублирующие фары-поворотники устанавливаются в тыловую часть зеркал заднего вида.

Габаритные и дневные ходовые огни

Габаритные огни представляют информацию о размерах автомобиля другим водителям. Они расположены и в передних и в задних блок-фарах. Огни автоматически включаются при торможении автомобиля, а также когда двигатель автомобиля работает на остановке или стоянке.

Дневные ходовые огни значительно улучшают видимость автомобиля другими участниками движения. Отличаются от габаритных более интенсивным светом.

Противотуманные фары

Противотуманные фары не являются обязательными и могут быть установлены, по желанию автовладельца, уже после приобретения автомобиля. Свет этих фар достаточно специфичный и расфокусированный. При движении в тумане, он как будто «прорезает» дымку насквозь, освещая различные препятствия впереди, в виде других транспортных средств, упавших деревьев, камней и т.д. Противотуманные фары, как правило, устанавливаются спереди, снизу от основных осветительных приборов.

Остальные световые приборы

Особыми внешними световыми приборами являются проблесковые маячки. Эти приборы устанавливаются на автомобили специальных служб (МВД, ФСБ, МЧС, скорая медицинская помощь и т. д.) и предназначены для привлечения внимания других участников дорожного движения, чтобы те были готовы в нужный момент уступить дорогу такому транспортному средству. Эти приборы представляют собой два маячка, вращающихся вокруг своей оси.

Маячки, как правило, бывают синего и красного цвета. Кроме вышеупомянутых транспортных средств, проблесковые маячки также устанавливают на транспортные средства, перевозящие опасные грузы и водители специальных инженерных машин

Но такие маячки не дают им преимущества в движении, а лишь информируют водителей о необходимости соблюдения осторожности

Это интересно: Где приобрести б/у корейский автомобиль?

Отдельной категорией внешних световых приборов являются световозвращающие элементы (знак аварийной остановки, обозначения габаритов груза и т. д.). Но их регулировка не вызывает особого труда, т. к. они всегда устанавливаются вручную и временно.

Как правильно отрегулировать фары самому

Светотехника своими руками что под запретом

Итак, вы, к примеру, поменяли лампочку в одной из фар. Проверить, туда ли она светит, можно непосредственно у магазина. Достаточно подъехать к стенке на расстояние примерно в пять метров, включить ближний свет (хорошо если это будут сумерки или ночь, но и днем в принципе на таком расстоянии разглядеть световой пучок возможно) и посмотреть, синхронно ли у вас светят фары.

По отражению на стенке сделать это несложно. Главное, чтобы площадка, на которой стоит автомобиль, была более или менее ровной. Если разница по высоте пучка от фары, где была заменена лампочка, с той, в которой лампа не менялась, не видна, значит вам повезло, регулировать не нужно. Если же фара светит чуть ниже или выше, то для начала проверьте, встала ли лампа на свое место. Если лампа четко стоит в посадочном месте, а светит не туда, то приступайте к регулировке. Для этого на фаре есть специальный винт, задействовав который, вы легко сможете либо опустить, либо приподнять световой пучок. Кстати, чтобы понять, правильно ли светят у вашего автомобиля фары в принципе, достаточно попросить встать перед машиной на расстоянии пяти метров человека. У правильно отрегулированных фар светотеневая граница будет находиться примерно на уровне колен.

Более точную регулировку фар можно провести при помощи лазерного строительного уровня. Для этого вам потребуется поставить автомобиль, но в этот раз уже на идеально ровную площадку, опять же на пять метров от экрана, коим может быть ровная стена дома или ремонтного бокса. Далее выставляем строительный уровень перпендикулярно ходу автомобиля с таким расчетом, чтобы лазерный луч проходил точно посредине ламп ближнего света или линзы, и его проекция отображалась на «экране», куда будут светить фары. Затем открываем капот и смотрим маркировку фары. На фаре обязательно будет указана цифра в процентах, которая характеризует отклонение луча к дорожному полотну от горизонта, называемая первоначальной направленностью. Как правило, это 1%, хотя может быть и больше.

А дальше дело техники. Включаем ближний свет и смотрим, где находится светотеневая граница пучка. Если она выходит за лазерную линию сверху, это говорит о том, что ваши фары светят неправильно. Причем они не только слепят встречных водителей, но и существенно сокращают видимость вам, потому как светят не на дорожное полотно, а вверх. Если граница пучка значительно ниже, то дорога по большому счету освещается только перед машиной, но никак не на том расстоянии, когда тормозной путь будет меньше границы видимости или как минимум равен ей. А это опять же плохо. Идеально, если граница светового пучка будет находиться ниже уровня лазера на 5 сантиметров, что при расстоянии до экрана в пять метров и составляет тот самый «1%» уклона. В этом случае фары будут правильно отрегулированными. Если же это не так, то вращение регулировочных винтов позволит вам легко привести их в норму.

Для более же точной и профессиональной регулировки фар можно обратиться на сервис. Впрочем, как показывает практика, после описанного выше метода регулировки, корректировка на профессиональном оборудовании потребуется небольшая, если и вовсе потребуется. К тому же не всякий специалист умеет правильно работать на таком оборудовании. Если, к примеру, вам перед регулировкой фар не проверили давление в шинах, это уже может сказать о «квалификации» мастера.

По правилам, перед регулировкой фар на специальном оборудовании должно быть проверено и выровнено давление в шинах, полностью заполнен топливный бак и остальные заправочные емкости, за рулем должен сидеть водитель или человек, схожий с ним по комплекции, опрессована подвеска, а ручной салонный корректор фар выставлен в положение «0». Только в этом случае можно гарантировать стопроцентный результат. Кстати, последний пункт – одно из обязательных условий при любой регулировке.

Так что не ленитесь проверять, куда светят фары вашего автомобиля. И тогда, будучи на границе света и тьмы, вы и сами никогда не заблудитесь, и встречного с пути истинного не собьете.

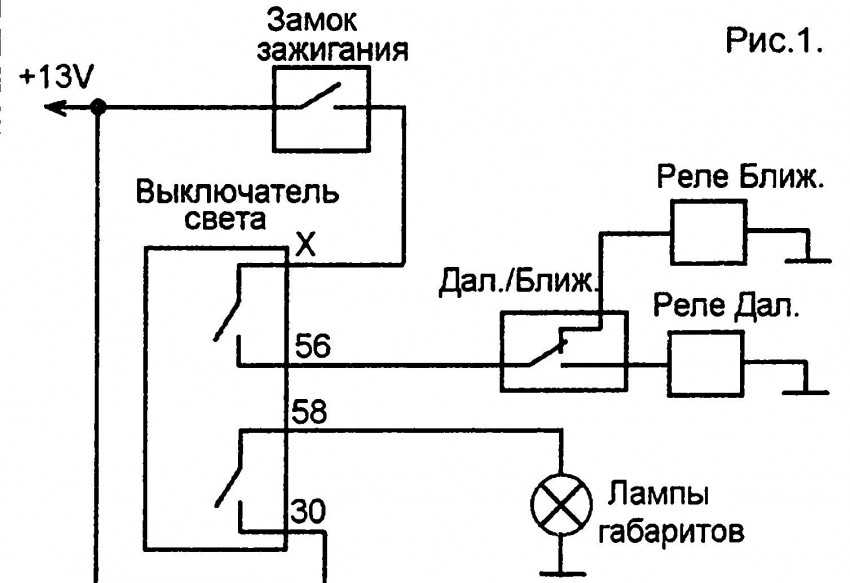

Улучшаем питание

Старая проводка автомобиля дает большие потери напряжения на многочисленных контактах. Поэтому вместо напряжения батареи, равного 14,2–14,4 В, на колодке включенной лампы порой оказывается менее 11 В. А расчетное напряжение производители ламп принимают равным 13,5 В.

Перебирать всю проводку старого автомобиля — дело неблагодарное и не так чтобы реальное. Гораздо проще запитать лампы через дополнительное реле короткими, толстыми проводами напрямую от аккумуляторной батареи. При этом штатный провод на лампу будет запитывать вместо нее обмотку реле, силовые контакты которого выдадут напряжение через предохранитель сразу на спирали ламп.

Некоторые автоконцерны, заботясь (и рекламируя) о продлении срока службы ламп с помощью регуляторов напряжения, снижают напряжение на лампах. У некоторых автомобилей группы Volkswagen измеренное напряжение составляет всего 11 В вместо привычных 13,5. Напряжение можно перепрограммировать, но для этого нужен либо дилерский сканер, либо соединительный кабель со встроенной электронной начинкой, а также ноутбук с программным обеспечением. Тогда напряжение можно увеличить программно.

Когда и для чего нужно регулировать фары автомобиля

В идеале настройка света фар автомобиля должна проводиться как минимум 1 раз в год, кроме случаев преждевременных изменений конструкции авто, замены лампочек и других вмешательств. Проверку нужно осуществлять вне плана, если на дороге ощущается недостаточная или неправильная освещённость.

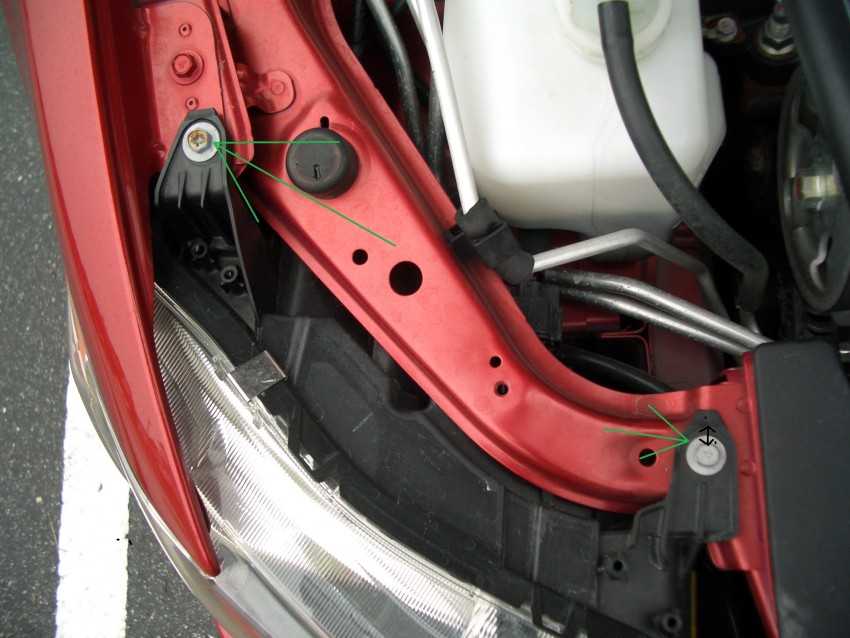

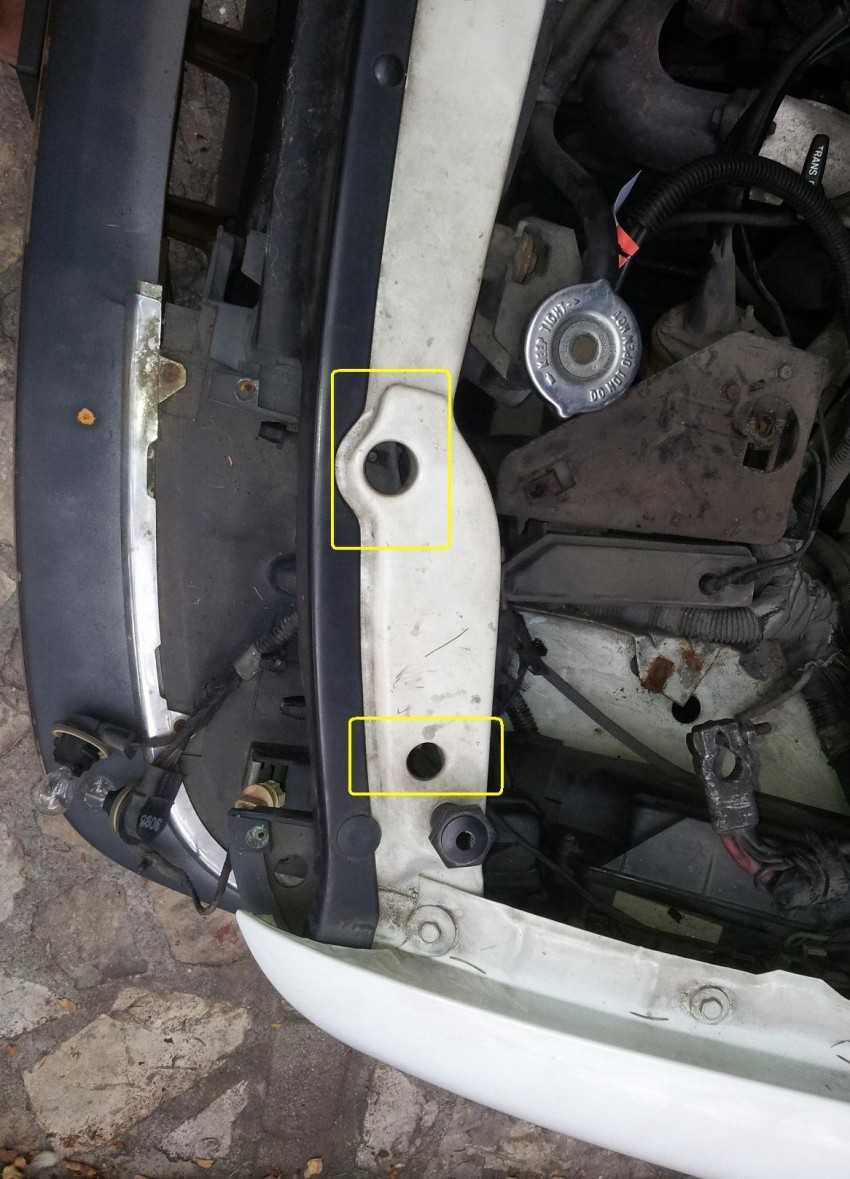

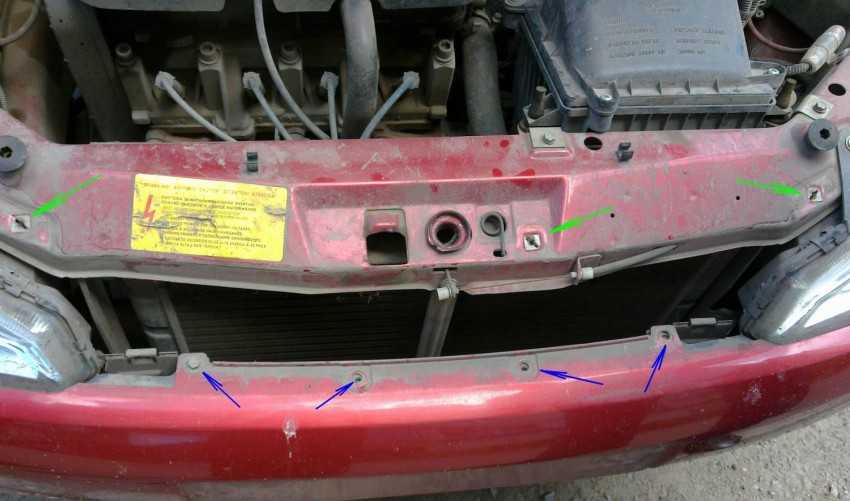

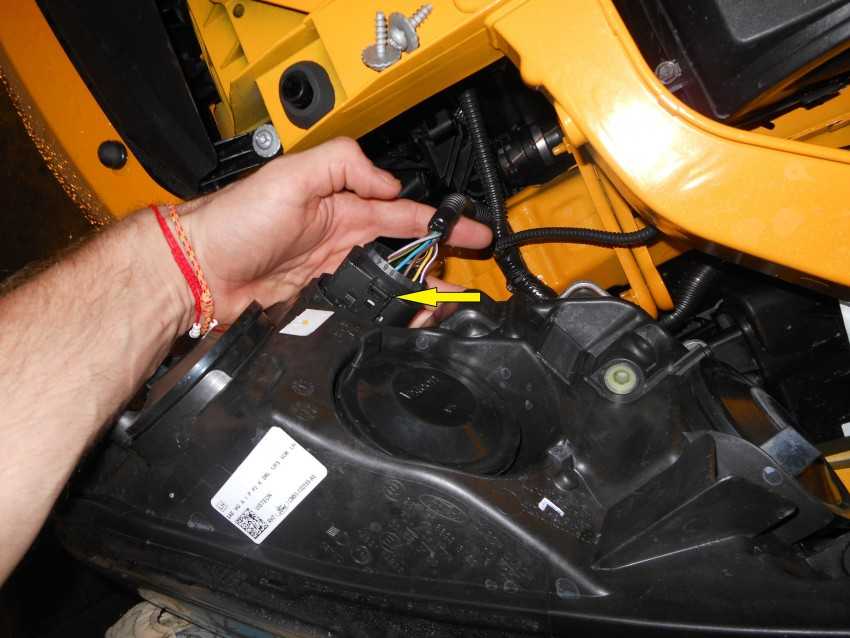

С течением времени от фар может поступать поток недостаточной силы из-за их покрытия грязью, не исключение и внутреннее загрязнение. Для очистки стекла или отражателя иногда приходится снимать фару полностью. Когда оборудование будет вымыто, его приходится снова монтировать в посадочное место, только обязательно нужно проверить направление света. При нарушении угла падения потока и местоположения светового пятна нужна повторная настройка.

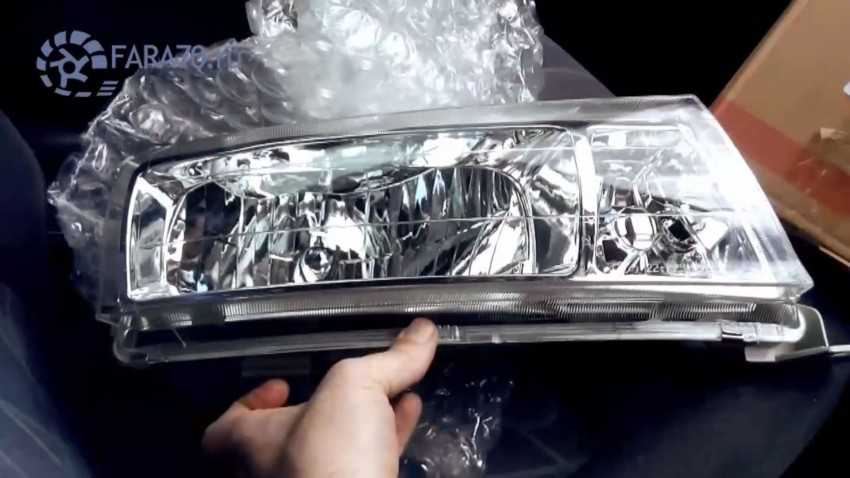

Регулировка проводится обязательно при установке нового светового прибора. Не играет принципиальной роли, что конкретно было заменено, лампочка, вся фара или элемент электрической цепи. Если работы проводились в автосервисе, нужно убедиться в проведении подстройки. В других случаях выполняется регулировка света фар своими силами.

Современные автомобильные лампы излучают очень яркий свет, который при неправильной установке фары ослепляет встречных водителей

Профессионалы отмечают необходимость проводить проверку фар при смене шин и дисков, а также при ремонте или замене элементов подвески, а также багажника. Изменение нагрузки на одну из сторон авто или несущественное изменение высоты подвески приводит к задиранию или опусканию света фар. Стоит следовать правилу – лучше проверить, чем попасть в неприятную ситуацию

Особенно тщательно нужно следить за состоянием освещения при планировании дальних поездок, на трассе заметить и вовремя среагировать на препятствие особенно важно

Наименьшей, но наиболее вероятной неприятностью, может стать штраф за неверную настройку света, цена ошибки – 500 рублей. Если халатность повлекла к ущербу – 2,5–5 тыс. рублей, а при нанесении вреда человеку или сильного ущерба – до 25 000 рублей с лишением прав на 2 года.

Как узнать, что фары должны быть отрегулированы?

Если фары установлены слишком низко, вы должны увидеть, что световой конус слишком мал, а дорога плохо освещена. Если же передние фары отрегулированы слишком высоко, обычно об этом информируют другие участники дорожного движения, движущиеся вам навстречу. Как правило, вам начинают мигать дальним светом, предупреждая вас о том, что ваша машина слепит встречное движение.

Все дело в том, что ваши лампы ближнего света из-за неправильной регулировки фар превращаются для водителей встречного автотранспорта в дальний свет. Поэтому если вам в темное время суток часто мигают дальним светом, вам необходимо срочно проверить настройку головного освещения автомобиля.

Вот как настроить фары правильно, и зачем это нужно.

Когда передние фары светят слишком высоко, это нехорошо; когда слишком низко, то также ничего хорошего. Но самое плохое, что если передняя оптика вашей машины светит слишком высоко, то она ослепляет водителей встречных автомашин, а когда бьет слишком низко, качество освещения становится неудовлетворительным, что сказывается на безопасности. Также вы должны помнить, что за неправильно отрегулированные фары вас могут привлечь к административной ответственности

Вы обязательно должны обратить на это внимание!

Функциональное освещение является обязательным условием для пригодной эксплуатации автомобиля по дорогам общего пользования. Согласно действующему законодательству транспортное средство не имеет права выезжать на дорогу с неработающими фарами или с не полностью исправной оптикой. Вот почему если в вашей машине перегорела лампочка, вы должны заменить ее как можно скорее на новую.

В противном случае вас ждет штраф. То же самое касается регулировки фар. Убедитесь, прежде чем выезжать на дорогу в темное время суток, что передние фары хорошо освещают дорогу. Также вы должны видеть других участников дорожного движения.

Да, конечно, большинство машин также едет с включенными габаритами и ближним светом фар. Так что не заметить такие автомобили, даже на дороге без освещения, тяжело. Но не забывайте, что на дороге может оказаться автомобиль без габаритов и включенных фар. В этом случае без хорошо работающих фар в вашей машине не обойтись.

Однако если фары в вашей машине отрегулированы неправильно, они могут ослепить других водителей, а также значительно сократить вам собственный обзор дороги в ночные часы. Например, это может произойти, если вы сильно загрузите свой автомобиль. Естественно, под грузом машина просядет, и фары могут начать бить слишком высоко, ослепляя водителей.

Регулировка фар для ВАЗ 2110

После того как вы помыли фары, внимательно осмотрите их поверхность. Нашли дефекты – трещинки или сколы? Регулировка вряд ли поможет: вам нужно сначала заменить стекла фар на новые. Также при наличии дефектов следует заменить и отражатель. Как еще усилить поток света?Установите на автомобиль ксеноновые или галогеновые лампы, их использование очень эффективно.Регулировка фар ВАЗ 2110 выполняется вот таким способом:

  • найдите большую по размерам площадку с ровной и достаточно высокой стеной;
  • поставьте машину на расстоянии в 5 м. от стены;
  • попросите кого-то посидеть за рулем: вес помощника должен быть примерно таким же, как и ваш;
  • начертите линии, которые будут проходить через центральные точки автофар, симметрично к осевой линии автомобиля;
  • дополнительные линии будут проходить: первая – там, где находится центр фар (замер следует делать от пола), и вторая – на 6 сантиметров ниже первой линии;
  • включите ближний свет одной из авто фар, вторую закройте картоном. Проверьте, чтобы свет фар соответствовал размеченным линиям и точкам. У вас все совпадает? Значит, регулировка прошла успешно, а если нет, повторите все сначала.

Фото процесса регулировки фар своими руками

Также рекомендуем просмотреть:

  • Замена масла в двигателе своими руками
  • Регулятор оборотов своими руками
  • Ремонт двигателя своими руками
  • Бампер своими руками
  • Покраска авто своими руками
  • Полировка автомобиля своими руками
  • Полировка фар своими руками
  • Замена порогов своими руками
  • Регулировка карбюратора своими руками
  • Как заменить свечи
  • Багажник своими руками
  • Замена лобового стекла своими руками
  • Замена подшипников своими руками
  • Химчистка салона своими руками
  • Ремонт кузова своими руками
  • Камера заднего вида своими руками
  • Промывка форсунок своими руками
  • Прицеп своими руками
  • Замена сцепления своими руками
  • Ремонт стартера своими руками
  • Ремонт АКПП своими руками
  • Минитрактор своими руками
  • Ремонт рулевой рейки своими руками
  • Шумоизоляция автомобиля своими руками
  • Тюнинг ваза своими руками
  • Ремонт генератора своими руками

Настройка

Если нет возможности настроить систему в автосервисе, это можно сделать самостоятельно. Для этого потребуется ровная площадка со стенкой или сплошным забором напротив нее. Это обязательное условие при любом варианте регулировки.

Ближний свет

В этом случае проще использовании универсальный способ, который почти одинаков для всех авто. Различаться может только расстояние от стены до машины, чаще всего оно составляет 7,5 метров, но некоторые модели ставятся в 5 метрах, данный момент лучше уточнить отдельно, чтобы правильно настраивать свет. Далее надо подготовить разметку.

  1. Машина подгоняется вплотную к стене или забору, после на поверхности делаются метки четко посередине фар ближнего света и напротив их. Это будут основные ориентиры.
  2. Далее машину можно отогнать и приступать к расчерчиванию. На 5 см ниже центра фар ставятся еще две метки и соединяются горизонтальной линией. Также рисуются вертикальные линии через точки, чтобы был четкий ориентир.
  3. Определяется центральная ось машины и тоже обозначается на стене. В итоге должно получиться примерно так же, как на схеме ниже.

Все параметры определяются индивидуально, так как размеры машин и расположение фар всегда отличаются.

Далее можно приступать к настройке

Важно, чтобы в машине было залито как минимум полбака бензина, а на водительском сиденье сидел человек или лежал груз, по весу примерно равный водителю. Отрегулировать фары возле стены проще всего так:

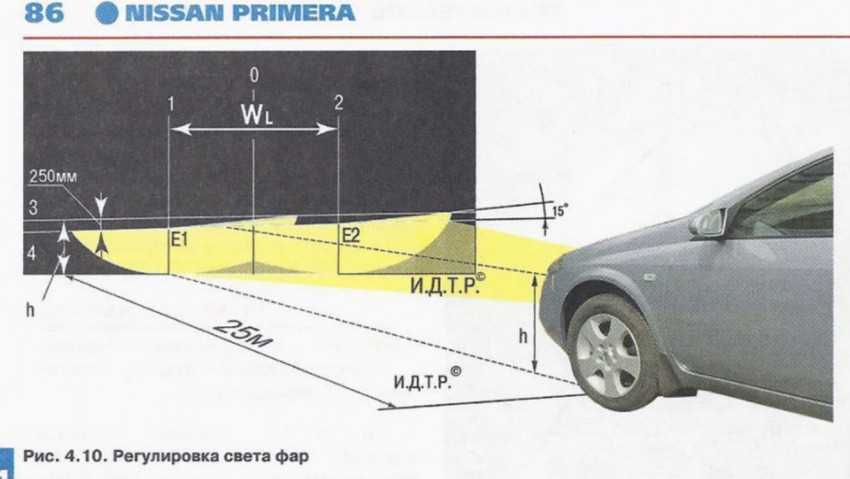

Машина располагается на расстоянии 5 или 7,5 метров, при этом центральная линия должна совпадать с серединой капота

Важно выставить авто правильно.

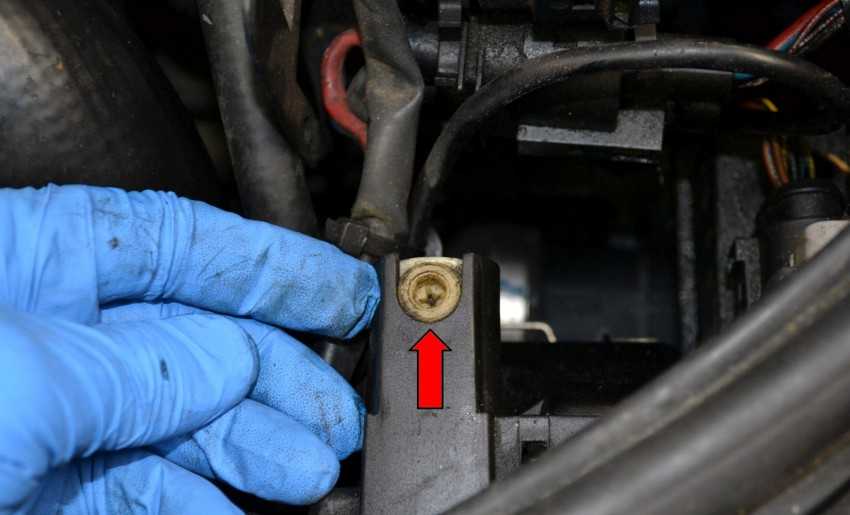

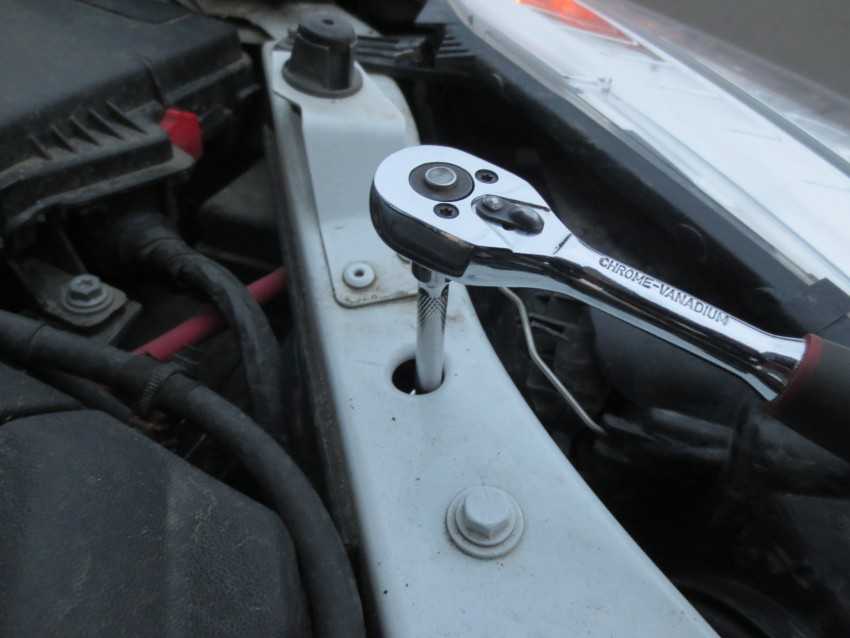

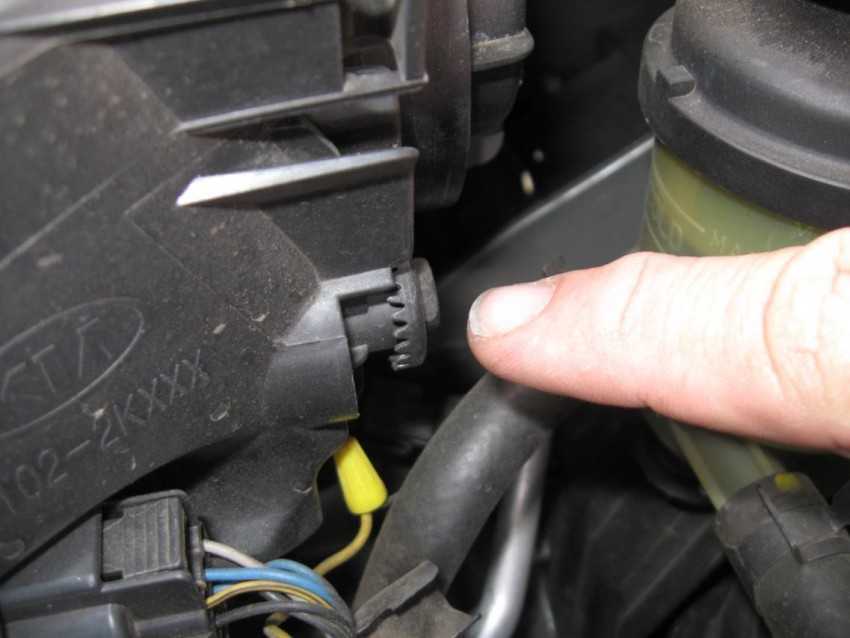

Открывается капот и подготавливается отвертка или другой инструмент для регулировки. Включается свет и одна фара закрывается картонкой или любым другим непрозрачным элементом.
Верхний край светового потока (он четко виден) должен располагаться по линии

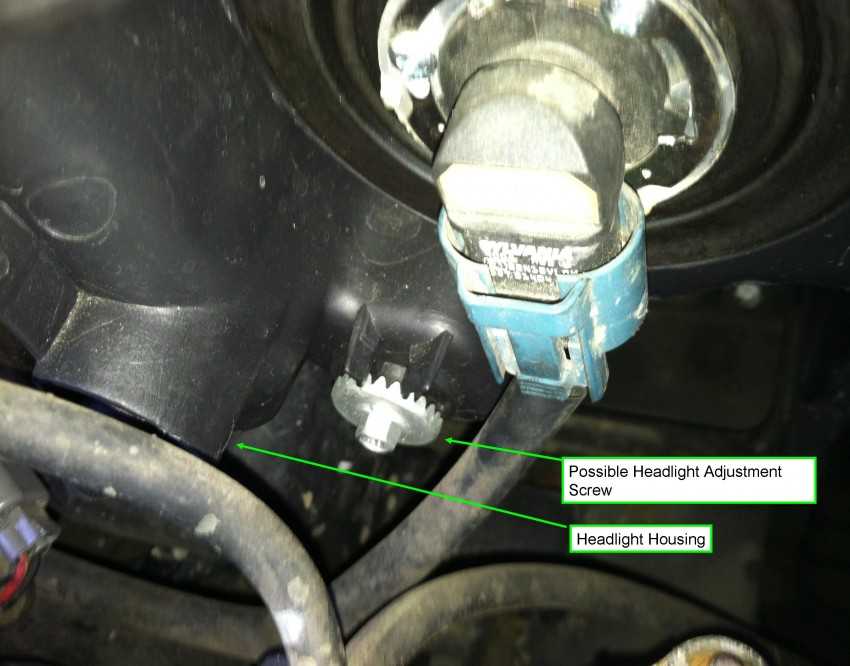

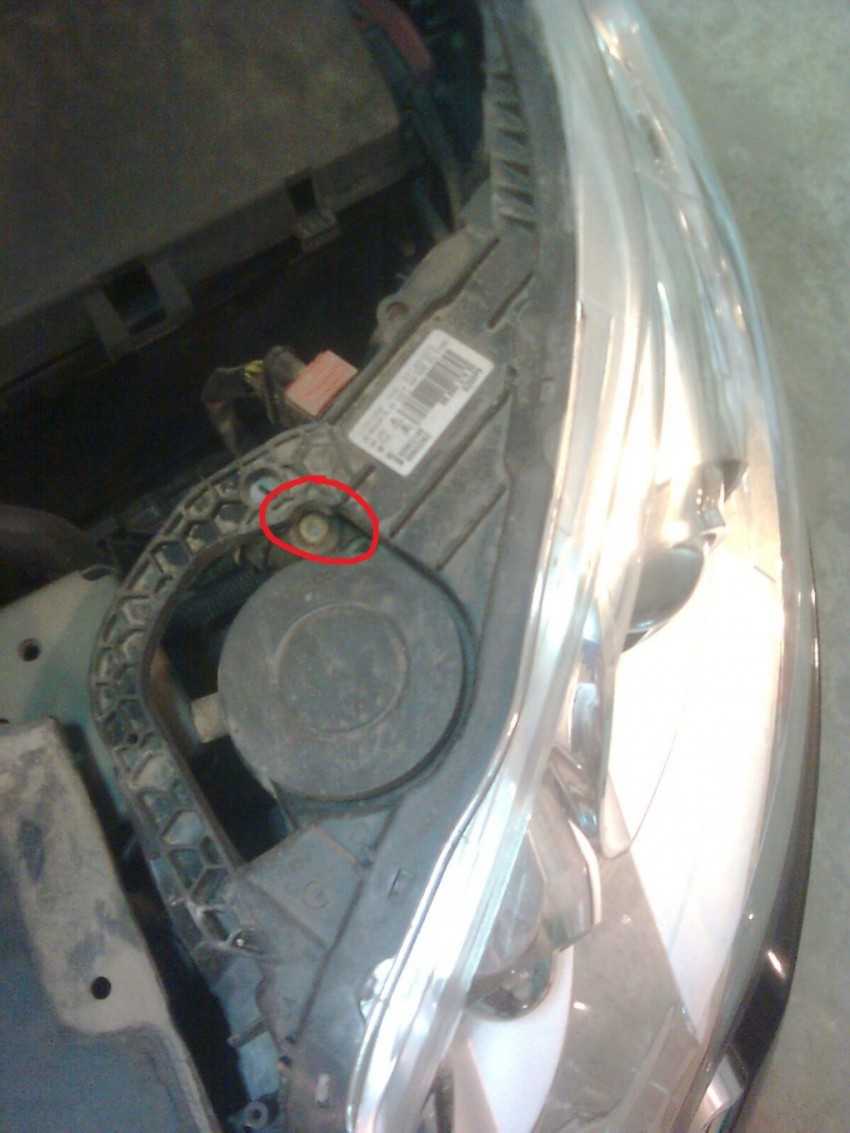

Если он смещен, проводится корректировка соответствующим винтом, регулирующим свет в вертикальной плоскости.
Регулировку в горизонтальной плоскости нужно делать так, чтобы место, где световой поток начинает подниматься вверх приходилось на вертикальную метку напротив фары.

Так выглядит настроенный световой поток.

Второй способ во многом похож на первый, но в этом случае потребуется расположить машину на расстоянии 10 метров от стены. Горизонтальная линия в этом случае чертится на 12 см ниже центра. Некоторые утверждают, что увеличение расстояния обеспечивает большую точность настройки, поэтому если хватает места, можно попробовать этот вариант.

Видео: Наглядный пример настройки головного света.

Дальний свет

У фар дальнего света нет четких линий, они распределяют свет равномерно, поэтому настройка будет на порядок проще. Процесс подготовки практически такой же, как с ближним светом, основным ориентиром будет горизонтальная линия на 5 см ниже центра фар и вертикальные линии напротив лампочек.

В этом случае нужно настраивать свет так, чтобы центр пучка приходился на пересечение вертикальной и горизонтальной линии соответствующей фары. Тут точность не настолько важна, так как дальнее освещение используется только тогда, когда встречного транспорта нет. Если ближний и дальний свет совмещены в одной лампочке, то регулировки одного варианта хватает для того, чтобы фара работала как нужно.

Дальний свет распределяется не так, как ближний.

В ролике выставляют дальний свет на Хундай туксон.

Противотуманки

В этом случае нет винтов для регулировки и менять положение светового потока можно только в вертикальной плоскости. Перед тем как начать работу, следует ослабить крепления противотуманных фар. Зачастую они окисляются, поэтому желательно заранее обработать их проникающей смазкой.

На стене проводится линия, ее высота должна быть на 10 см ниже расположения противотуманок. После этого машину нужно отогнать на 7,6 метра, выставить напротив разметки и включить фары. В этом случае верхняя граница светового потока должна совпадать с линией, только такое положение обеспечит нормальную видимость в туман.

Противотуманные фары также требуют настройки для нормальной работы.

Для чего проводят регулировку фар

Возможность движения в темное время суток на автомобилях обеспечивается оптическими элементами, которыми оборудована передняя часть авто – фарами.

Основной задачей этих фар является освещение пути впереди и частично сбоку автомобиля.

У многих современных моделей в комплектацию входят и дополнительные осветительные приборы – поворотники, дневные ходовые огни. Хотя изначально все фары включали в себя только основной свет и габаритные огни.

Основной свет и обеспечивал освещение дороги, при этом он бывает двух типов: дальний и ближний.

При дальнем освещении пучок света идет в горизонтальном направлении, обеспечивая максимальную возможное освещение дороги впереди.

Чтобы исключить возможность ослепления, используется ближний свет фар.

Световой пучок при таком освещении идет под углом к оси авто, то есть он светит вниз.

Порядок перехода от дальнего света к ближнему и обратно прописан в правилах ПДД.

И вроде бы все просто – дальний свет обеспечивает освещение дороги максимально вперед, а ближний светит «под ноги», но в этом вопросе еще существует такой фактор, как погодные условия.

Неправильное направление пучка света, со стороны кажущийся правильным, при обоих режимах работы фар может привести к тому, что в условиях тумана или осадков, произойдет эффект экранирования пучка света, и он не только будет ослеплять водителей встречного транспорта, но и самого владельца авто.

Поэтому фары должны быть отрегулированы соответствующим образом, для чего и существует возможность корректировки света.

Виды корректоров

Автовладельцы часто задаются вопросом, что такое корректор фар и можно ли его установить самостоятельно. В зависимости от устройства различают несколько видов систем:

  • электромеханическая;
  • гидромеханическая;
  • механическая;
  • автоматическая.

Автоматическая технология — самая дорогостоящая и эффективная. Такая система считывает данные положения кузова и самостоятельно подстраивает световой луч. Остальные типы управляются вручную с помощью шайбы или колесика, расположенного в салоне.

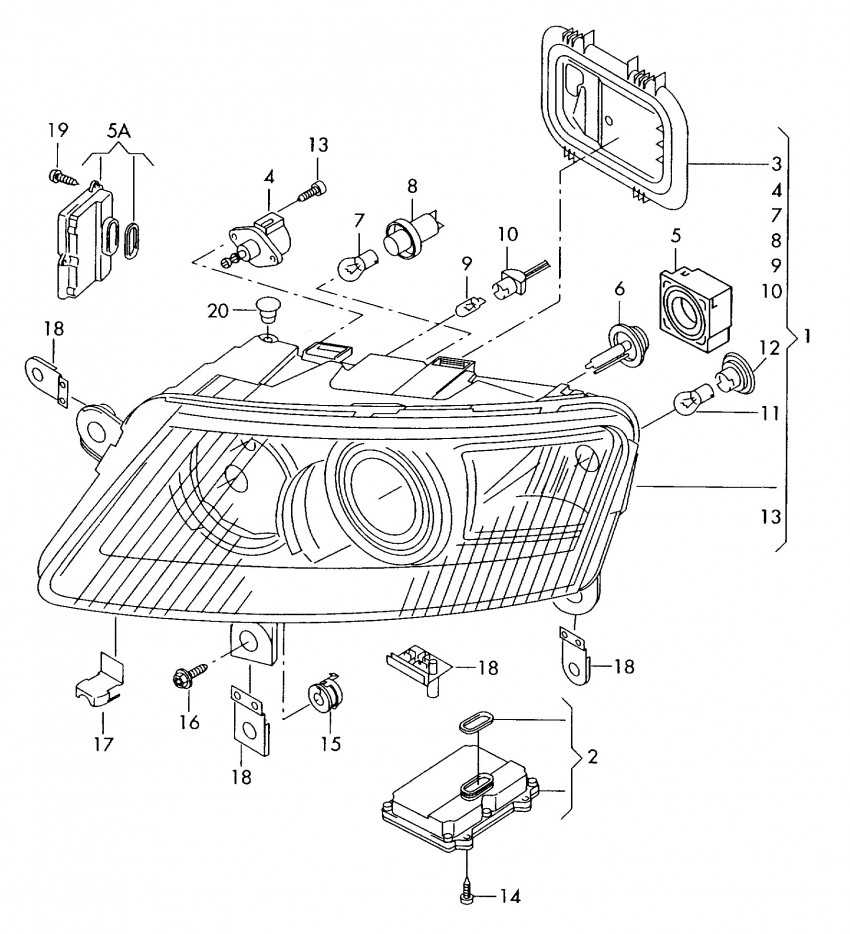

Электромеханический

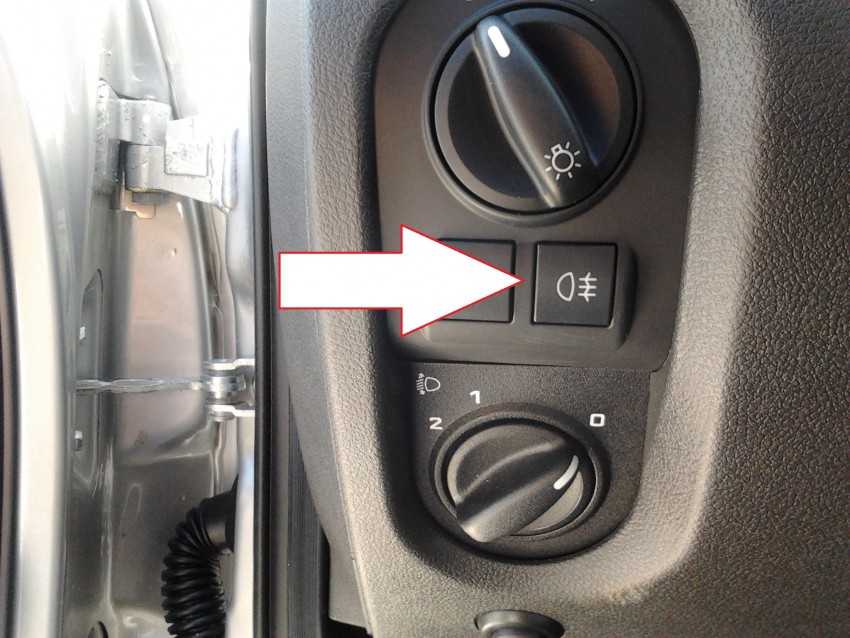

Электрокорректор фар позволяет настраивать угол света из салона. Водитель самостоятельно выбирает положение шайбы в зависимости от загруженности авто.

Система не имеет дополнительных датчиков на рычагах автомобиля, поэтому в случае неправильного выбора угла возможна неверная корректировка света. В таком случае лампы ближнего света будут ослеплять другой автомобиль при движении в темноте.

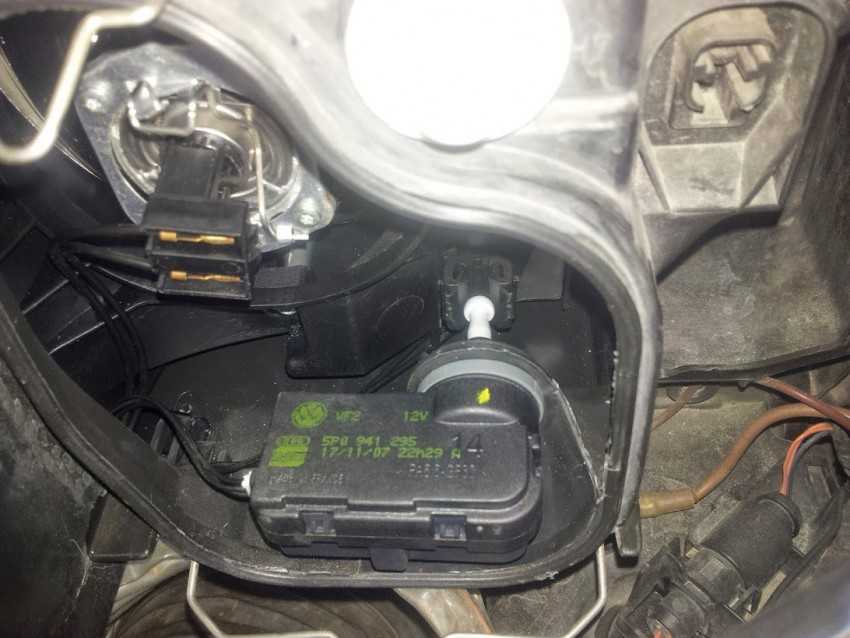

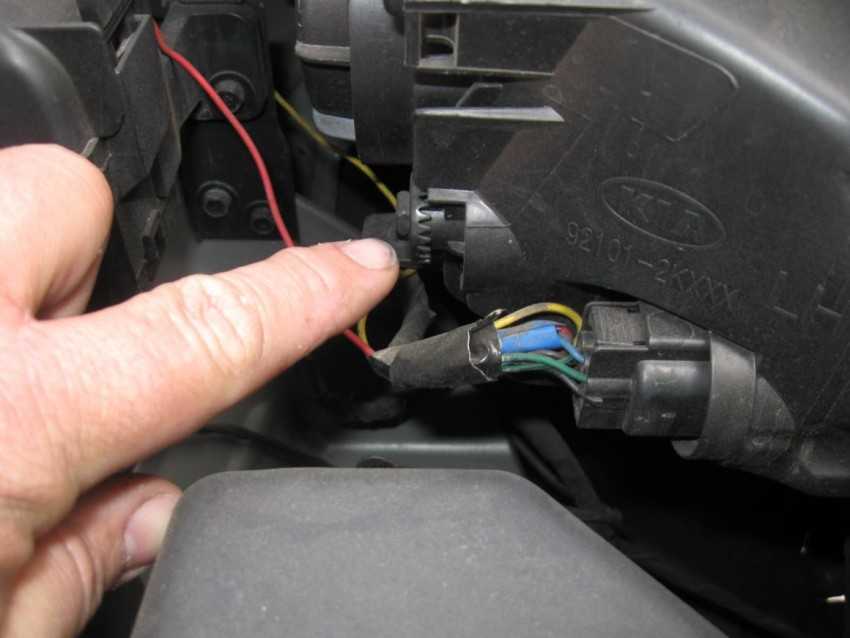

В электрическом корректоре моторчики меняют положение штока в зависимости от выбранной индикации клавиши в салоне.

Составляющие:

  • электрический элемент управления;
  • регулятор угла наклона;
  • моторчики.

Гидромеханический

Гидрокорректор фар в настоящее время встречается редко. В салоне устанавливается ручка, которая напрямую соединена с магистралями, наполненными жидкостью. При повороте рычага появляется давление, которое передается на гидропоршни. Далее передается усилие на шток, и части корпуса рефлектора приводятся в движение.

Системой полностью управляет водитель из салона. В зимнее время жидкость подмерзает и становится заметно гуще. Чтобы управлять штоком, воздействующим на угол света, требуется приложить больше усилий.

Магистрали постоянно находятся под давлением и со временем выходят из строя. Каналы начинают подтекать, и система не набирает нужной тяги при повороте ручки.

При выборе неверного угла возможна засветка и ослепление других участников движения.

Механический

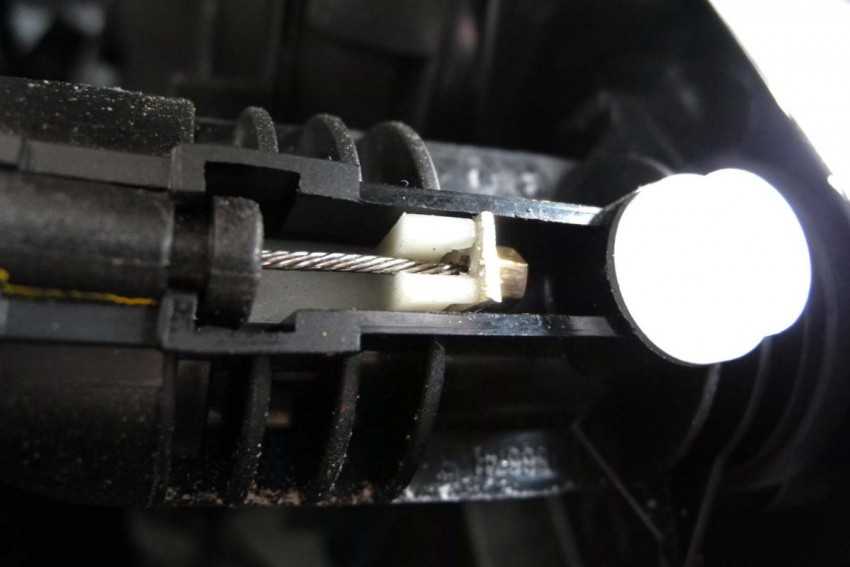

Механический корректор с тросами, которые приводят в движение шток для регулировки угла рефлектора в фаре, устанавливался только на старые автомобили. Система оказалась ненадежной и часто выходила из строя после попадания воды в рубашку троса. Такой эффект приводит к закисанию устройства.

Ручным механическим корректором нужно пользоваться минимум 2-3 раза в месяц и периодически смазывать систему маслом. В зимнее время система часто закисала и не позволяла настроить угол луча фар. Вернуть работоспособность помогала полная смазка тросов.

Корректор состоит из комплектующих:

  • силовые тросики;
  • ручка управления;
  • редуктор со штоком.

В настоящее время такой вид корректора, требующий постоянного внимания, не используется из-за дорогостоящего обслуживания системы.

Автоматический

Автокорректор фар наиболее точен в подборе угла света. Опция устанавливается только в автомобили с ксеноновыми лампами и обеспечивает наилучшую видимость в темное время суток.

В салоне не устанавливается дополнительных клавиш для регулировки, система все делает самостоятельно в автоматическом режиме.

Срок службы опции — 10-15 лет в зависимости от условий эксплуатации. Ремонта может потребовать только датчик корректора фар, который установлен на рычаге автомобиля и передает сигнал в блок.

Также к узлам, требующим особого внимания, относится тяга положения шасси. Деталей для контроля загрузки устанавливается от 1 до 3 в зависимости от сложности шасси. Со временем подвижные шарики закисают и выламываются под нагрузкой. Для предотвращения поломок требуется смазывать шаровые соединения медной смазкой каждые 40-50 тысяч километров пробега. Это не регламентируется в литературе по эксплуатации автомобиля, но поможет сохранить компоненты корректора и избежать неприятных инцидентов.

Итоги

Автокорректор фар обязателен для автомобилей, которые укомплектованы штатным освещением. Данный модуль положительно повлияет на качество и направление освещения, даже если ваш автомобиль будет загружен по максимуму. С автокорректором вам не придется переживать про то, что свет вашей машины может негативно повлиять на комфорт передвижения водителей встречной полосы. Если автомобиль будет оборудован автокорректором, то легкое и беспрепятственное прохождение очередного технического осмотра вам обеспечено. Пусть свет в вашем автомобиле будет правильным.
