Устройство и принцип работы раздаточной коробки

Основные неисправности раздаточных коробок

  • Течь масла. Может быть как сквозь сальники, так и по стыкам корпуса. В случае с сальниками следует не только заменить их, но и проверить целостность посадочных мест под сальники — на них могут быть каверны либо трещины, сквозь которые также может уходить масло, даже если сальник будет исправен. Следует также проинспектировать поверхности, которые облегает губа сальника — если на ней будет выработка или борозды, то новый сальник также придёт в негодность. Люфт подшипников, валов или фланцев также приводит к тому, что губа сальника деформируется и становится неспособной удерживать герметичность. В случае, если течь проходит по стыкам корпуса, раздаточную коробку нужно разобрать вплоть до места течи, стыки зачистить, обезжирить, а затем нанести качественный герметик, пользуясь инструкцией по его применению.
  • Ось сателлита раздаточной коробки NV-242 протёрта абразивом

    Гул, рокот подшипников. Определяется в процессе эксплуатации и при прослушивании отдельных узлов в процессе диагностики автомобиля на станциях тех.обслуживания. Проявляется в движении постоянным воем, могут быть звуки частых лёгких ударов. Изношенные подшипники следует заменить.

  • Результат воздействия абразива на зубья сателлита межосевого дифференциала раздаточной коробки NV-242. Видны раковины и задиры на рабочей поверхности, которая должна быть абсолютно гладкой.

    Растяжение цепи, передающей крутящий момент. Типичные раздаточные коробки имеют прямой вал от коробки передач до заднего кардана, а примерно посередине вала при помощи цепи Морзе крутящий момент передаётся на параллельны вал, ведущий на передний кардан. Растянутая цепь выдаёт себя проскальзыванием относительно зубьев шестерён, на которых она сидит. Лучше всего это можно понять, вывернув до упора колёса в любую сторону и резко тронувшись с места. Звонкий треск из раздаточной коробки даст понять, что цепь растянута. В самых запущенных случаях цепь провисает настолько, что стачивает зубья шестерён, а также начинает протирать корпус раздаточной коробки.

  • Износ межосевого дифференциала. Дифференциал представляет собой планетарную передачу, наибольшую нагрузку в которой испытывают сателлиты. Их поверхности постоянно подвергаются трению, а некачественная смазка или её отсутствие, твёрдые инородные частицы вроде песка или металлических крошек убивают дифференциал за несколько десятков километров пробега. Для улавливания стального абразива в раздаточных коробках используют магнитный вкладыш, который обычно находится на дне раздаточной коробки, возле маслозаборной трубки.
  • Остатки медной оплётки электромагнитной муфты включения полного привода в раздаточной коробке автомобиля Ford Explorer.

    Износ электромагнитного сцепления подключения полного привода. Некоторые раздаточные коробки для удобства пользователя оснащены электромагнитом, который при включении питания сцепляет разомкнутую цепь передачи крутящего момента, и появляется полный привод. Медная оплётка электромагнитов чувствительна к резким нагрузкам, что нередко приводит к выходу из строя механизма подключения полного привода.

  • Износ вискомуфты. Выдаёт себя потерей управляемости в поворотах, неустойчивым прохождением неровностей, «козлением», низкочастотными скрипами в трансмиссии, в тяжёлых случаях самым очевидным становится неравномерный износ покрышек. При снятии одного из карданных валов (если есть такая возможность) симптомы полностью пропадают. Изношенную вискомуфту следует отремонтировать или заменить.

Режимы работы

Раздаточная коробка работает в пяти режимах.

1. Включена нейтраль.

2. Разблокирован дифференциал при включенной повышающей передаче: крутящий момент делится в соотношении 1:2.

3. Заблокирован дифференциал при включенной повышающей передаче: крутящий момент делится в зависимости от сцепления колес с дорожным покрытием.

4. Разблокирован дифференциал при включенной понижающей передаче: крутящий момент раздается в соотношении 1:2.

5. Заблокирован дифференциал при включенной понижающей передаче: передний и задний мосты работают как единое целое. Крутящий момент раздается в зависимости от степени сцепления колес с дорогой. В таком режиме проходимость автомобиля самая высокая.

Видео: раздаточная коробка.

Буду надеяться, что статья получилась интересной и полезной!

Типы привода и их влияние на управление раздаточной коробки

Раздаточная коробка хоть и проще АКПП, но она также имеет передачи, в ней осуществляется подключение осей и это обеспечивается механизмом управления раздатки. Причем способ управления и режимы работы этой коробки зависят от типа привода и конструктивного исполнения самого узла.

На автомобилях применяется три разных типа привода – Part-Time (с ручным управлением), Full-Time (постоянный привод 4х4), On-Demand (с электронным управлением). Последний вариант применяется по большей части на легковых авто, но встречается он также и на некоторых внедорожных версиях.

Устройство и виды полного привода

Особенность привода On-Demand заключается в том, что раздаточная коробка управляется электроникой и распределение моментов между осями происходит в полностью автоматическом режиме (водитель на работу раздатки не влияет). В этом случае основное назначение привода – обеспечение максимальной управляемости машины на разных режимах движения. Но стоит отметить, что на некоторых кроссоверах водитель все же может задать режимы работы раздатки, вот только количество их ограничено, да и электроника будет постоянно вносить свои коррективы.

А вот в приводах Part-time и Full-Time управление раздаткой – более обширно, и включая определенные режимы водитель существенно может повлиять на проходимость авто. Такие типы привода обычно применяются на внедорожниках и кроссоверах, в этом случае его основное назначение – повышение внедорожных качеств.

Поэтому более подробно рассмотрим, как пользоваться раздаткой на внедорожниках. Существует целый порядок действий, который необходимо выполнить, чтобы включить требуемый режим. И отметим, что также многое зависит от конструктивного исполнения узлов трансмиссии.

Сказывается еще и механизм управления раздаточной коробкой. При полностью механическом управлении в салоне установлен дополнительный рычаг, которым водитель задает режим работы (по принципу МКПП – вводом в зацепление требуемых шестерен осуществляется изменение ступени, подключение второго моста, блокирование дифференциала). Но сейчас обычно используется электронный привод. В нем переключение режимов работы выполняется селектором или клавишами. В этом случае переключение внутри раздатки выполняется электроприводами.

Назначение узлов и принцип работы раздаточной коробки

Дифференциал межосевой

Эта деталь служит для того чтобы поделить крутящий момент на каждую ось. Именно это приводит к работе приводных валов с разной скоростью. Данная особенность важна при развороте или повороте автомобиля. Каждое колесо проходит определенное расстояние, поэтому требуется чтобы они крутились с неодинаковой скоростью. В случаях, когда автомобиль не имеет раздаточной коробки с межосевым дифференциалом, решить эту проблему можно отключив одну из осей. У неопытных водителей это не вызовет затруднений.

Сейчас читают

Двигатель Cummins Газель: технические характеристики

Воздушный фильтр нулевого сопротивления: есть ли смысл…

Существует два вида таких дифференциалов:

  • симметричные;
  • несимметричные.

Отличаются они по работе тем, что на первом крутящий момент распределяется на равные части, а на втором он в определенной зависимости. Дифференциалы имеют высокую себестоимость, поэтому и ремонт их обходится недешево.

Блокиратор для межосевого дифференциала

Чтобы транспортное средство могло чувствовать себя комфортно в полевых условиях, дифференциал между осями имеет блокиратор. Эта деталь предназначена для того, чтобы при необходимости обеспечить вращение колес с одинаковой скоростью. На таком устройстве можно блокировать колеса автоматически или самостоятельно. Ремонт блокиратора — процесс трудоемкий.

Блокиратор для межосевого дифференциала очень часто осуществляет свою деятельность с помощью вискомуфты. Она является простым и незамысловатым устройством, которое позволяет выполнять блокирующие функции. Работает вискомуфта следующим образом: она имеет специальные диски, которые находятся внутри специальной жидкости. Определенное количество дисков присоединены к корпусу, а все остальные со ступицей. Когда колеса автомобиля начинают буксовать, одни диски начнут движение быстрее чем другие, за счет этого температура жидкости повышается, что обеспечивает соединение корпуса и ступицы.

  • «запоздалое» срабатывание, из-за чего колеса автомобиля начинают буксовать;
  • все блокирование дифференциала невозможно выполнить;
  • при наличии в машине ABS, блокиратор нельзя использовать из-за функциональных несостыковок;
  • устройство перегревается при постоянной работе.

Дифференциал Torsen

Устройство работает за счет использования червячных передач. Когда автомобиль ровно идет по дороге, дифференциал делит крутящий момент равномерно на каждую сторону оси. Но когда начинается буксировка, за счет использования червячной передачи, крутящий момент переходит на другую ось. Водители отмечают, такие устройства не обладают большим запасом прочности, поэтому часто приходится осуществлять ремонт. Ставится дифференциал Torsen на кроссоверах.

Фрикционная муфта с множеством дисков

Данное устройство представляет собой несколько дисков, которые имеют определенную степень сжатия. Оно предоставляет возможность распределить вращающий момент исходя из предоставленных условий. При обычной работе, момент распределяется равномерно. Во время буксировки муфты сжимаются, из-за чего происходит полная или частичная буксировка дифференциала. Чтобы муфта работала, к ней прикрепляют специальный привод, который бывает как электрическим, так и гидравлическим.

Не многие знают что проводится блокировка дифференциала вручную с помощью разных приводов. Некоторые транспортные средства могут блокироваться как в автоматическом режиме, так и в ручном.

Передача за счет цепи

Цепь в раздатке была создана для перераспределения крутящего момента. Цепная передача является взаимодействием двух колес с зубьями и самой цепи. Бывают случаи, когда в коробке вместо цепной передачи используют зубчатую передачу. Если говорить о надежности, зубчатая считается лучше.

Классификация раздаточных коробок

Существует в конструктивном исполнении много разных типов и классификаций раздаточных коробок (РК). Поэтому механизмы разделяются на следующие категории:

  1. По способу распределения мощности механизмы могут быть:
    • подключённый постоянный привод на оба моста;
  2. возможность отключения одного из мостов;
  3. возможность отключения и включения любого из мостов.
  4. По числу передач коробки бывают:
    • одноступенчатые;
  5. двухступенчатые;
  6. трёхступенчатые. Это обозначает что передаточное число на колесо равно 1, 2 или 3. Чем больше число, тем больше усилие на колесо.
  7. По типу механизма управления существует следующая классификация раздаточных коробок (РК):
    • РК с автоматическим, электронным подключением с помощью сервопривода или гидропереключателя. Очень эффективна такая система при гололёде, при торможении система отключает задний мост, остаётся тормозная трансмиссия заднего моста, а передний мост продолжает двигать транспорт и держит машину прямолинейно.
  8. Полуавтоматическая РК работает от кнопок управления на машине. Позволяет в необходимый момент принудительно включить или выключить привод РК.
  9. Ручная РК имеет специальные рычаги управления расположенные обычно между передними креслами. Управление выполняется исключительно ручное, механическое, что обеспечивает при рабочем состоянии системы её полную безотказность. Распространена на российских семействах УАЗ, КАМАЗ, МАЗ, а так же на иностранных джипах с ручной коробкой передач.
  10. По расположению валов механизмы делятся на следующие:
    • РК имеют соосные приводные валы к мостам, обеспечивается единое использование главной передачи для обоих мостов.
  11. Привод РК может заблокировать привод моста обеспечивается движение без пробуксовки, мост подключается на труднодоступных участках. При движении по шоссе мост дополнительный отключается. РК имеют дифференциальный привод мостов.
  12. Передний мост постоянно подключён, для прохода трудного участка дороги следует включить дифференциал.

Выбор масла

Для раздаточных коробок производят два типа смазывающих жидкостей – это традиционные густые трансмиссионные масла, и второй тип – жидкость ATF для автоматических коробок. Если автомобиль оснащен АКПП, тогда и при замене масла используют ATF. Если установлена механическая трансмиссия, тогда необходимо заливать трансмиссионные смазки.


На заметку!

Обуславливается это тем, что связи КПП и раздаточной коробки сделана на едином валу. Также КПП и раздатка могут соединятся друг с другом своими корпусами. Если две разных жидкости смешаются между собой, тогда образуется эмульсия, вспенивание и другие неприятные побочные эффекты.

Для большинства современной техники с раздаточной коробкой производители рекомендуют заливать трансмиссионные масла классом не ниже GL-5. Они имеют высокие защитные свойства и разработаны для гипоидных передач. Масла этого класса способны эксплуатироваться в самых тяжелых условиях – для этого в состав масла вводят модифицирующие противоизносные присадки.

Не последнюю роль при выборе масла играет и вязкостная характеристика. Например, для трансмиссионного масла 80W90 уровень вязкости в условиях низких температур будет 80. Символ «W» означает, что жидкость всесезонная. При высоких пробегах автомобиля вязкость составит 90.

На заметку!

Если автомобиль с АКПП, то здесь выбирать не приходится и для замены масла в раздаточной коробке следует применять только оригинальные жидкости или аналоги с соответствующими допусками.

Читайте еще: Как обманывают в автосалонах при покупке нового автомобиля

Назначение раздаточной коробки

Назначение раздаточной коробки (РК) состоит в распределении передающего усилия между ведущим и дополнительными мостами. Так же раздатка позволяет включать либо выключать ведущий мост и в некоторых случаях понижать или повышать передаточное число и тем самым увеличивать в двое количество существующих передач применяемых для коробки передач машины.


Схема полного привода с раздаточной коробкой передач

Такое вождение особенно важно при движении по хорошей автостраде, раздаточная коробка передач позволяет отключить дополнительный мост, тем самым снимается нагрузка на двигатель, трансмиссию уменьшается расход топлива. Создание раздаточной коробки идёт с начала двадцатого века, когда начинались развиваться гонки на автомобилях по шоссе и в условиях бездорожья. Особенно применение такого агрегата нужно для грузовой техники, где планировалось использование дополнительного осевого моста

Необходимо было как то сбалансировать крутящийся момент между двумя мостами

Особенно применение такого агрегата нужно для грузовой техники, где планировалось использование дополнительного осевого моста. Необходимо было как то сбалансировать крутящийся момент между двумя мостами.

Как только автомобиль попадает в условия бездорожья, то применение раздатки совместно с межосевым дифференциалом помогают двигателю распределить вращающийся момент к мостам в необходимом пропорциональном соотношении веса нагрузки, обеспечивая равномерно колёсам разных мостов вращаться с одинаковой скоростью, тем самым снижается нагрузка в трансмиссии и уменьшается износ механизмов, а главное, автомобиль преодолевает препятствия и движется равномерно в плохих дорожных условиях.

Как работает коробка и нужна ли она?

Как работает?

Для начала разберёмся, как работает раздаточная коробка. Принцип работы раздаточной коробки заключается в том, что дифференциалы, которые бывают двух типов (симметричные и несимметричные) делят крутящий момент на оси. Первый вид механизма распределяет крутящий момент поровну, а второй — не поровну, в зависимости от заданных показателей. Так или иначе, благодаря этому прибору приводные валы могут работать с разной скоростью, что увеличивает манёвренность и устойчивость машины при повороте и при езде по бездорожью.

Принцип действия раздатки:

Также под дифференциалом может быть установлен блокиратор. Это устройство помогает заблокировать дифференциал, распределяющий крутящий момент. После такой блокировки колёса будут вращаться строго с одинаковой скоростью. Управлять этой функцией можно самостоятельно из салона автомобиля либо можно настроить автоматическую блокировку. Такая функция востребована на тех машинах, которым приходится ездить, например, по длинным полям.

У раздаточной коробки существует несколько режимов работы. Она может функционировать:

  • при двух активных мостах и блокировке дифференциала, которая осуществляется в автоматическом режиме;
  • при двух активных мостах, но на понижающей передаче с условием перманентной блокировки дифференциала;
  • при двух работающих мостах и с условием перманентной блокировки дифференциала;
  • при двух работающих мостах;
  • при условии работы только заднего моста.

Если коробка не работает

Неисправности раздаточной коробки бывают разными. Однако существует несколько наиболее часто встречающихся недугов прибора:

  • Сложно включаются передачи. Если у вас наблюдается такая проблема, проверьте штоки и вилки прибора. Они могли износиться в результате долгой эксплуатации. Если это так, следует заменить их как можно скорее. Также причиной могут стать задиры, образовавшиеся на зубчатых колёсах. Если ни одна из указанных причин не касается вас, остаётся лишь проверить фиксаторы. Возможно, указанная проблема вызвана их расхлябанностью.
  • Передачи автоматически выключаются на ходу. Скорее всего, необходимо заменить шестерни. Их зубья наверняка уже успели износиться. Если шестерни в порядке, проверьте целостность креплений вилок. Они могут соскакивать.
  • Коробка ужасно шумит. Для начала вспомните, какие смазывающие вещества вы используете? Возможно, их вязкости недостаточно и нужно подобрать что-то более густое. Зубчатые колёса могли прийти в негодность. Тогда их нужно заменить. Эта же причина может быть вызвана проблемами при работе сцепления или стиранием подшипников.
  • Вытекает масло из РК. Если вы определили, что масло течёт именно из неё — просто купите новые прокладки и попросите мастера их установить.

К сожалению, самостоятельно починить коробку любителю почти невозможно. Единственное, что новичок в ремонтном деле сможет сделать своими руками — произвести замену масла. Для всех остальных процедур потребуется помощь специалиста.

ПОЧЕМУ РАЗДАТОЧНАЯ КОРОБКА ИМЕЕТ ТАКОЕ НАЗВАНИЕ

Именовать раздаточную коробку стали из-за близости понятий с КПП. Крутящий момент передается при незначительной скорости транспортного средства, так как раздатка имеет демультипликатор или понижающую передачу. Таким образом машина способна передвигаться в тяжелых условиях, при отсутствии дороги. Кроссоверы не имеют такого устройства из-за того, что они не созданы для бездорожья. Демультипликатор помогает машине уменьшить скорость вращения валов привода. По этой причине не теряется большой крутящий момент. Понижающий ряд позволяет автомобилю иметь еще несколько передач. В случае различных дорожных ситуаций у водителя будет больше возможностей правильно определить необходимое передаточное число.

Как работает коробка и нужна ли она?

Как работает?

Для начала разберёмся, как работает раздаточная коробка. Принцип работы раздаточной коробки заключается в том, что дифференциалы, которые бывают двух типов (симметричные и несимметричные) делят крутящий момент на оси. Первый вид механизма распределяет крутящий момент поровну, а второй — не поровну, в зависимости от заданных показателей. Так или иначе, благодаря этому прибору приводные валы могут работать с разной скоростью, что увеличивает манёвренность и устойчивость машины при повороте и при езде по бездорожью.

Принцип действия раздатки:

Также под дифференциалом может быть установлен блокиратор. Это устройство помогает заблокировать дифференциал, распределяющий крутящий момент. После такой блокировки колёса будут вращаться строго с одинаковой скоростью. Управлять этой функцией можно самостоятельно из салона автомобиля либо можно настроить автоматическую блокировку. Такая функция востребована на тех машинах, которым приходится ездить, например, по длинным полям.

У раздаточной коробки существует несколько режимов работы. Она может функционировать:

  • при двух активных мостах и блокировке дифференциала, которая осуществляется в автоматическом режиме;
  • при двух активных мостах, но на понижающей передаче с условием перманентной блокировки дифференциала;
  • при двух работающих мостах и с условием перманентной блокировки дифференциала;
  • при двух работающих мостах;
  • при условии работы только заднего моста.

Если коробка не работает

Неисправности раздаточной коробки бывают разными. Однако существует несколько наиболее часто встречающихся недугов прибора:

  • Сложно включаются передачи. Если у вас наблюдается такая проблема, проверьте штоки и вилки прибора. Они могли износиться в результате долгой эксплуатации. Если это так, следует заменить их как можно скорее. Также причиной могут стать задиры, образовавшиеся на зубчатых колёсах. Если ни одна из указанных причин не касается вас, остаётся лишь проверить фиксаторы. Возможно, указанная проблема вызвана их расхлябанностью.
  • Передачи автоматически выключаются на ходу. Скорее всего, необходимо заменить шестерни. Их зубья наверняка уже успели износиться. Если шестерни в порядке, проверьте целостность креплений вилок. Они могут соскакивать.
  • Коробка ужасно шумит. Для начала вспомните, какие смазывающие вещества вы используете? Возможно, их вязкости недостаточно и нужно подобрать что-то более густое. Зубчатые колёса могли прийти в негодность. Тогда их нужно заменить. Эта же причина может быть вызвана проблемами при работе сцепления или стиранием подшипников.
  • Вытекает масло из РК. Если вы определили, что масло течёт именно из неё — просто купите новые прокладки и попросите мастера их установить.

К сожалению, самостоятельно починить коробку любителю почти невозможно. Единственное, что новичок в ремонтном деле сможет сделать своими руками — произвести замену масла. Для всех остальных процедур потребуется помощь специалиста.

Нужна ли раздаточная коробка?

Как и у любого механизма, у РК есть свои преимущества и недостатки.

Начнём, пожалуй, с минусов. Точнее, с одного, но существенного минуса раздаточной коробки. Дело в том, что большинство её деталей довольно дорого стоят. Поэтому их замена обойдётся недёшево. А те детали, которые продаются по приемлемым ценам, сложны в починке, поэтому тоже могут потребовать средств от автовладельца на работу мастера.

  • При работе «раздатки» во время движения автомобиля на низкой скорости крутящий момент передаётся на оси. Это увеличивает проходимость внедорожника.
  • Примечательно, что при работе «раздатки» большой крутящий момент не может потеряться. Это достигается благодаря демультипликатору. Он является помощником машины в сокращении интенсивности кручения валов привода.
  • Также у водителя автомобиля, оснащённого раздаточной коробкой, есть возможность самостоятельно определять число передачи.
  • При езде в сложных условиях РК станет другом и помощником автомобилиста, помогая его «железному коню» эффективно преодолевать ландшафтные препятствия.
  • Ну и, конечно, одно из ведущих преимуществ заключается в том, что работа раздаточной коробки продляет жизнь трансмиссии.

Но не стоит забывать, что никакая раздаточная коробка не умаляет важности мастерства водителя, решившего проехать на внедорожнике по сложным участкам. Ведь даже при управлении самым «навороченным» авто неопытность ездока может сыграть с ним злую шутку

Классификация

В целом, конструктивных исполнений раздаток – множество, поэтому и используется классификация их. Она разделяет все существующие виды раздаточных коробок по таким критериям как:

  • Способ распределения мощности;
  • Число передач;
  • Тип механизма управления;
  • Расположение валов.

Распределение мощности

Способ распределения мощности – один из основных критериев, по которым разделяются раздатки. Он характеризует, как именно осуществляется передача вращения между осями.

По этой классификации коробки делятся на обеспечивающие:

  • Постоянный привод на обе оси без возможности отключения какого-либо мостов;
  • Возможность отключения переднего или заднего моста (он в этой компоновке трансмиссии является вспомогательным);
  • «Равноправное» отключение. Такая раздатка позволяет отключать любой из мостов (позволяет на авто сделать любой тип привода – передний, задний, полный).

Трансмиссия с постоянным приводом используется как на легковых авто, так и некоторых внедорожниках. В раздатке таких трансмиссий отсутствует механизм управления, и ведущими являются постоянно все колеса.

Отметим, что в современных конструкциях раздаток полноприводных трансмиссий дифференциал не используется, вместо него устанавливаются разного рода муфты (электромеханические, фрикционные, магнитные). Их особенность заключается в том, что они могут обеспечивать меняющееся соотношение распределения вращения. Управление этими муфтами осуществляется электроникой, что позволяет системе привода быстро реагировать на дорожные условия и направлять больший момент на требуемую ось.

Раздаточные коробки с отключаемым одним из мостов – самая распространенная компоновка для кроссоверов. Ее особенность заключается в том, что водитель самостоятельно решает, когда нужен полный привод. В такой конструкции также нередко используются муфты в качестве межосевого дифференциала. Управление коробкой может быть, как полностью механическим, так и электроприводным.

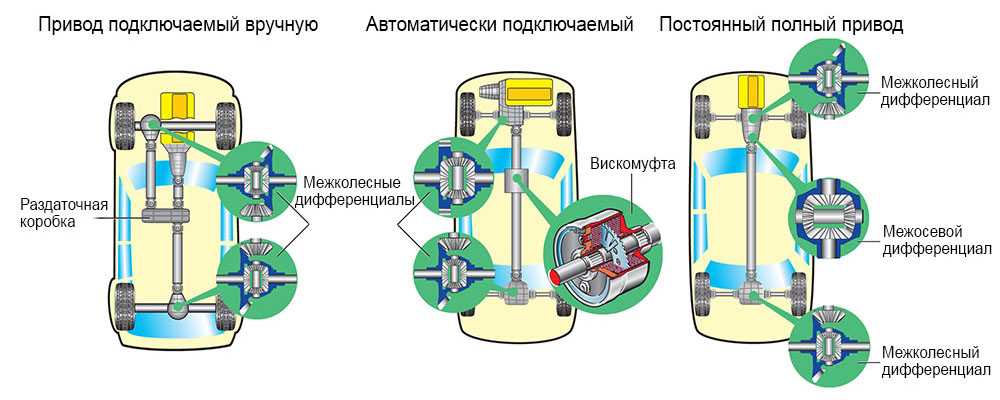

Схема видов полного привода

«Равноправное» отключение мостов встречается нечасто. Обусловлено это более сложной конструкцией самой коробки.

Количество ступеней

По количеству передач существующие типы коробок передач делятся на одно-, двух- и трехступенчатые. На легковых автомобилях и кроссоверах обычно используется одноступенчатая передача. Это означает, что передаточное число раздаточной коробки равно 1, то есть она его не изменяет и на колеса передается тот момент, который задан КПП.

На внедорожниках же часто встречается двухступенчатая раздатка. В ней имеется две передачи, у которых передаточное число равно 1 и 2. Нередко такую коробку еще называют «раздаткой с делителем». Наличие двух передач позволяет при надобности на этом узле изменить передаточное число, повысив тяговое усилие на колесах. Но при этом автомобиль движется вдвое медленнее. В обычной коробке это делается всего лишь наличием дополнительной пары шестерен.

Трехступенчатые раздаточные коробки на автотранспорте обычно не встречаются, их используют на спец. технике.

Механизм управления

Что касается типа механизма управления, то он бывает ручным, полуавтоматическим и полностью автоматическим. Первый вариант – самый надежный, поскольку в конструкции отсутствует какая-либо электроника. В такой раздаточной коробке водитель самостоятельно, при помощи системы рычагов вводит в зацепление шестерни, включая дополнительный мост.

В полуавтоматическом механизме задействование дополнительного моста осуществляется механизмом управления с электронным приводом. То есть, включение и выключение дополнительного моста проходит без участия водителя. Но такая система управления позволяет и самому водителю включать полный привод.

Ручной и полуавтоматический механизм управления раздаткой

Автоматическое же управление подразумевает, что работу раздаточной коробки полностью контролирует электроника. Она на основе показаний датчиков определяет момент, когда нужен полный привод и задействует его.

Положение валов

Последний критерий, по которым делятся раздаточные коробки – положение валов. Оно бывает соосным и несоосным. Первый вариант указывает на то, что ведомый и вал привода переднего моста расположены на одной оси. Ведущий же вал располагается параллельно им.

В несоосной конструкции на одной оси располагаются ведущий и ведомый валы, а вал переднего моста установлен параллельно.

Особенности работы раздатки на УАЗе

Раздатка на УАЗ «Буханку» и другие модели Ульяновского завода включает несколько элементов. Она состоит из:

  • ведущего вала;
  • дифференциала;
  • блокировки дифференциала;
  • приводов задней/передней оси;
  • зубчатой и понижающей передач;

Чтобы управлять раздаткой, в салон автомобиля выводятся специальные рычаги, позволяющие, не выходя на улицу управлять мостами: включить или выключить передний, включить оба одновременно и т. д.

Важным элементом конструкции выступает картер с крышкой, который закрепляется на задней стенке КПП. Для центрирования в устройстве используется шариковый подшипник раздатки УАЗ.

Картер с крышка связываются между собой штифтами и небольшими болтами. За раздаткой размещен механизм ручника. На подшипниках размещены: ведущий, промежуточный валы и валы, необходимые для одновременного привода обоих мостов.

Механизм блокировки межосевого дифференциала

Чтобы автомобиль мог полноценно реализовать свои внедорожные возможности, межосевой дифференциал оснащают блокирующим механизмом, назначение которого в том, чтобы принудительно заставить колеса обеих осей вращаться с одинаковой скоростью. Блокирование может происходить либо принудительно, либо вручную, в зависимости от типа механизма. В настоящее время используются следующие виды блокировок:

  • дифференциал самоблокирующийсяTorsen;
  • фрикционная многодисковая муфта;
  • вязкостная муфта (вискомуфта).

Первыми двумя механизмами оснащается раздаточная коробка кроссоверов в силу недостатков, описанных ниже.

Вискомуфта

Вискомуфта построена на базе специальной жидкости, которая находиться между многочисленными, крутящими относительно друг друга с малыми зазорами, пластинами раздатки. Пластины связаны с выходными валами и когда разница между оборотами пластин становиться очень большая (одна из осей буксует) жидкость резко повышает свою вязкость и связывает (жестко склеивает) пластины между собой, блокируя дифференциал.

Но долго она в таком состоянии не может быть потому что жидкость перегревается и теряет свои свойства.

Дифференциал Торсен

Такой дифференциал создан на основе червячных передач и его главное умение быстро и точно перераспределять крутящий момент между осями. Очень хорошая механическая конструкция на основе червячных шестерен, но главный его недостаток ненадежность, то есть в критических ситуациях он склонен к быстрому разрушению.

Многодисковая муфта

Это более надежный механизм, на который переходят все современные кроссоверы.

Ее устройство представляет из себя набор дисков, которые между собой трутся в зависимости от силы, которая на них давит. И чем больше сила тем сильнее они блокируют дифференциал.

Прижимом командует компьютер на основе показаний от датчиков и положения селектора.

Следует сказать, что две предыдущие системы не требовали от водителя участия и работали самостоятельно.

Многодисковая муфта тоже, при длительной пробуксовке начинает перегреваться, и чтобы сохранить механизм, электроника отключает ее работу, автомобиль становиться моноприводным. Это мудрое решение для «нежных» паркетников, которых иногда испытывают, по незнанию, на внедорожность, сохраняя их от поломки.

Так же немаловажным фактором является в кроссоверах отсутствие пониженного ряда в трансмиссии.

Что же касается внедорожников, то стоит заметить высочайшую надежность их трансмиссии при езде по бездорожью. Блокировки в них осуществляются жестко, без возможности плавного изменения крутящего момента между осями.

Да, это плохо сказывается на управлении при высоких скоростях, зато буксовать можно сколько угодно, без боязни перегрева.

Кроме того, в раздатке таких автомобилей есть демультипликатор, для включения пониженной передачи. Может быть один или два пониженных режима.

Благодаря этому, внедорожники могут вскарабкаться на гору очень большой крутизны или ехать по грязи без опасения, что не хватит тяги двигателя.

Так же пониженная передача дает возможность двигаться на очень малых скоростях (1-2 км/ч), что дает время водителю без остановки машины точнее выбрать траекторию движения.

Подводя итоги, можно заметить, раздаточная коробка очень полезный агрегат. И если не насиловать его зря, а учитывать предназначение транспортного средства то срок службы будет очень долгим.
