Устройство и принцип работы

С технической точки зрения дифференциал устроен достаточно просто, но при этом он способен выдерживать огромные нагрузки. Что внутри этого узла и как он работает?

Устройство типового дифференциала

По своему типу это планетарный редуктор со всеми необходимыми элементами.

Шестерня главной передачи – подает вращение от КПП на дифференциал.
Ведомая шестерня связана и с главной передачей, и с шестернями-сателлитами.
Сателлиты – закреплены в «чашке» ведомой шестерни, так что вращаются вместе с ней.
Шестерни полуосей – соединены с сателлитами и не контактируют с остальными элементами дифференциала.

Детально показано на видео-ролике, ниже.

От КПП выходит вал главной передачи, от которого вращение передается на ведомую шестерню.
Ведомая шестерня и скрепленная с ней «чашка» (водило) принимают крутящий момент.
Вращаясь, ведомая шестерня и чашка приводят в движение шестерни-сателлиты.
Сателлиты, в свою очередь, передают вращение на полуоси.
При равной нагрузке на полуоси (когда автомобиль движется по прямой дороге с равномерным покрытием) сателлиты не вращаются. Работает только ведомая шестерня, в чашке которой закреплены сателлиты, и они описывают обороты вместе с ней, при этом не совершая вращения вокруг своей оси. Таким образом, момент вращения распределяется на полуоси поровну, 50:50.
Когда автомобиль поворачивает и одно из колес должно замедлить, а второе – ускорить движение, сателлиты приходят в движение. За счет конической зубчатой передачи они, вращаясь, замедляют одну полуось и ускоряют вторую. Другими словами, перераспределяют момент вращения в нужной пропорции, вплоть до 0:100 без потери усилия.
При пробуксовке одного колеса включается механизм блокировки, без которого на то колесо, которое вращается быстрее, ушел бы весь момент вращения. Без блокировки автомобиль останавливается при попадании хотя бы одного колеса на скользкую поверхность.

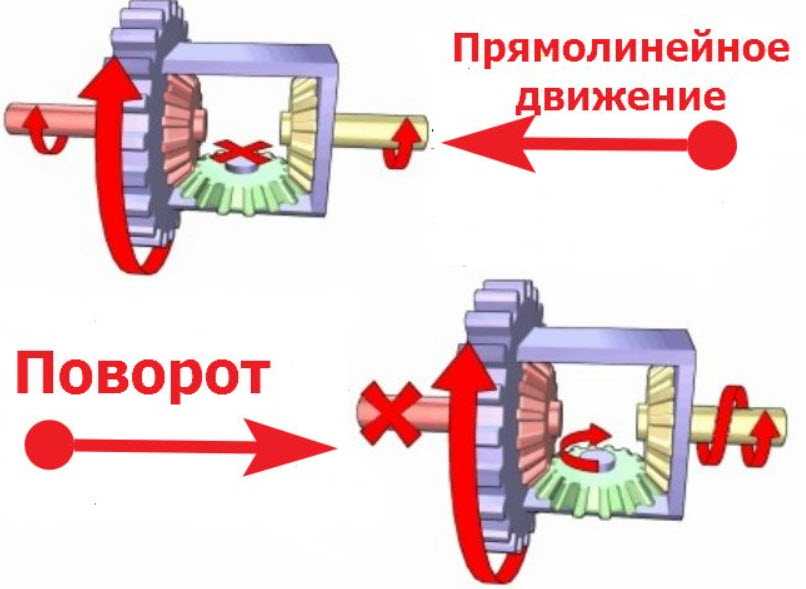

При прямолинейном движении

Когда автомобиль движется прямолинейно по гладкой поверхности с твёрдым сухим покрытием, обе полуоси вращаются с одинаковой угловой скоростью. Полуосевые шестерни находятся в покое одна относительно другой, весь дифференциал сильно похож на монолитную конструкцию.

Сателлиты, будучи связанными через свои зубья с обеими полуосевыми шестернями, относительно своих осей не вращаются. Момент распределяется поровну между осями, если дифференциал симметричный и свободный, то есть лишён блокировок. Впрочем, с блокировками в таком идеальном случае будет то же самое.

При повороте

В повороте, а это обычный режим работы дифференциала, поскольку идеальных прямых в природе не существует, одно из колёс всегда будет вращаться быстрее. Сателлиты придут в движение относительно своих осей, но связь между полуосевыми шестернями и корпусом не утратят. То есть момент продолжит передаваться от корпуса к колёсам, причём всё в том же соотношении 50/50.

Это очень любопытно рассмотреть с точки зрения мощности. Момент одинаков, а скорость у внешнего от поворота колеса больше, то есть и мощность на него передаётся пропорционально большая.

И это неудивительно, так как чем больше скорость, тем выше потери, которые компенсируются добавкой мощности. При этом ни малейших помех вращению колёс с разной скоростью создаваться не будет, в отличие от жёсткой связи.

При пробуксовке

Гораздо менее приятно дела обстоят в том случае, когда одно из колёс попало на относительно скользкий участок дороги и сорвалось в пробуксовку при разгоне. Сцепления с дорогой нет, а значит момент сопротивления покрытия резко падает. Но этот момент всегда равен тяговому, это закон физики. Значит и тяговый момент упадёт.

Свободный симметричный дифференциал делит тягу пополам между колёсами. Всегда 50/50. То есть при падении момента на одном до нуля, на втором он обнулится автоматически. Автомобиль начнёт терять скорость, а если речь идёт о трогании с места на льду или жидкой грязи, то он просто там и останется, не сумев выехать из засады.

В этом главный недостаток свободного дифференциала. Он может передать усилие только то, которое способно переварить колесо, находящееся в худших условиях. Даже если второе будет на сухом чистом асфальте, автомобиль никуда не поедет. Вся энергия уйдет на быстрое и бесполезное вращение буксующего колеса.

Разновидности механизмов

Чтобы избавиться от пробуксовок на скользком дорожном покрытии либо в условиях бездорожья, производители комплектуют транспортные средства дифференциальными устройствами следующих конструкций:

механизм свободного типа с принудительной блокировкой от привода;
частично блокирующийся дифференциал повышенного сопротивления;
самоблокирующаяся червячная передача типа Torsen.

В первом варианте применяется рассмотренный выше шестеренчатый узел, дополнительно оснащенный блокировочным устройством. Система функционирует просто: в случае необходимости водитель активирует привод, фиксирующий сателлиты в неподвижном состоянии. Крутящий момент начинает делиться ровно пополам, оси вращаются с одинаковой скоростью и транспортное средство успешно преодолевает проблемное место.

Принудительная блокировка межосевого дифференциала включается с помощью различных приводов:

механический – от рычага раздаточной коробки;
электрический;
пневматический;
гидравлический.

Аналогичные приводные элементы применяются для остановки и удержания сателлитов переднего либо заднего моста.

Автомобили дорогой комплектации производители оснащают антипробуксовочной системой. Она «обманывает» дифференциальное устройство другим способом: по сигналу датчика, фиксирующего быстрое вращение одного колеса, электроника отдает команду его притормозить. Тогда сателлитные шестеренки начинают передавать больше мощности на другую ось и авто прекращает «грестись» на месте.

Устройство повышенного сопротивления

Помимо сателлитов, ведущих и ведомых шестерен, дифференциал повышенного трения включает такие элементы:

корпус, жестко прикрепленный к планетарной шестеренке;
пакет фрикционных дисков, установленных на каждой полуоси;
стальные диски, чьи выступы зафиксированы в корпусе;
распорная пружина, вставленная между коническими шестернями полуосей.

Стальные и фрикционные диски (похожие применяются в сцеплении) установлены поочередно, первые вращаются вместе с корпусом, вторые – с осями. Конусообразная шестеренка надета на шлицы оси и способна смещаться на определенное расстояние. Пружина поддавливает 2 противоположных осевых шестерни.

Частичная блокировка дифференциала происходит следующим образом:

На прямолинейном сухом участке дороги сателлиты неподвижны, а диски вращаются друг относительно друга.
При попадании одной шины на скользкий участок начинается пробуксовка. Благодаря конусной форме зубьев шестеренки со стороны остановившегося колеса начнут взаимно отталкиваться.
Шестерня полуоси сдвинется и сожмет пакет дисков. Возникнет сила трения, заставляющая ось вращаться вместе с корпусом напрямую от «планетарки» в обход сателлитов.

Подобное устройство самостоятельно регулирует степень блокировки – чем медленнее крутится покрышка с хорошим сцеплением, тем сильнее сжимаются диски и подается больше крутящего момента.

Самоблокирующиеся передачи Torsen

Принцип работы данных механизмов базируется на одной особенности червячной пары: шестеренка способна передавать вращение сателлиту, но обратное действие невозможно. Все шестерни, включая сателлитные, сделаны в виде цилиндров с косыми дугообразными зубьями. Всего в механизме применяется 3 пары червячных сателлитов, установленных вокруг шестеренок полуосей.

Самоблокирующийся дифференциал работает так:

Во время прямолинейного движения червячные сателлиты ведут себя аналогично конусным – не крутятся сами, но вращают оси от главной передачи.
На повороте число оборотов одной полуоси вырастет и она придаст вращение парам сателлитов – мощность начнет распределяться по-разному.
Поскольку каждая пара сателлитов связана между собой прямозубой передачей, пробуксовка одного колеса исключается. Ось способна крутить свой сателлит, тот вращает соседний, который уже не может поворачивать вторую полуось. Механизм блокируется автоматически.

В среде любителей экстремальной езды по бездорожью известен простейший способ избежать пробуксовок – блокировка заднего дифференциала с помощью сварки. Сателлиты намертво привариваются к осям и всегда находятся в неподвижном состоянии. Правда, подобные автомобили предназначены только для езды по грунту и снегу – эксплуатировать их на твердом покрытии чересчур неудобно и дорого.

Поиск нового дифференциала

Несмотря на то, что межколесный или центральный дифференциал легко найти на рынке автозапчастей, его стоимость достаточно высока (новая деталь может стоить от сотни до тфсячи долларов). По этой причине большинство автомобилистов редко соглашаются на полную замену механизма.

Новый механизм или его отдельные элементы можно найти так же, как и обычные автозапчасти. Легче всего прийти в магазин и попросить конкретную деталь для данного автомобиля. Однако это действует в случае, если автомобиль не модернизировался. В противном случае деталь подбирается по коду узла или по модели авто, из которого была снята запчасть.

Лучше всего искать деталь по данным автомобиля, а не по коду изделия, так как эти символы можно найти только после демонтажа механизма. Данный узел имеет очень много модификаций. Даже для одной и той же марки машины могут использоваться разные дифференциалы.

Учитывая этот момент, крайне сложно найти идеальный аналог с другого автомобиля. Что же касается покупки дифференциала на вторичном рынке, то это оставлено на страх и риск самого автовладельца, так как разобрать и проверить состояние детали никто не даст. Это увеличивает риск купить сильно изношенный механизм.

Подводя итог, стоит сказать, что без дифференциала невозможно создать безопасный и эффективный автомобиль, хотя любители покрутить пятаки на сухом асфальте с этим поспорят.

Что такое дифференциал?

Итак, основная тема данного материала – LSD-дифференциал: что это такое, как это работает и так далее. Но сначала вам стоит все же узнать о том, что вообще представляет собой дифференциал

Многие автолюбители уже знают определение этого понятия, но если вам оно все еще неизвестно, то данная информация станет очень важной для вашего дальнейшего изучения темы

Дифференциал в автомобильной терминологии – это механизм, который составляет часть трансмиссии. Он служит для передачи мощности, однако у него есть одна интересная особенность, из-за которой он и получил такое название. Дело в том, что мощность в дифференциале делится в процессе вращения либо на два дифференциально связанных потока, либо же два потока мощности суммируются в один

Стоит обратить внимание на то, что два потока мощности связаны между собой именно дифференциально, то есть в сумме они дают сто процентов мощности, однако при этом у них нет конкретного показателя. Другими словами, они могут давать как 50 на 50 процентов мощности, так и 70 на 30 процентов, и 100 на 0 процентов и, наоборот, 0 на 100 процентов мощности

Что ж, это базовая информация, касающаяся дифференциала как такового. Однако тема статьи является немного другой, поэтому стоит перейти к рассмотрению соответствующего вопроса. Тема статьи – LSD-дифференциал, что это такое, как действует этот механизм и какие бывают у него виды. Именно об этом и пойдет речь далее.

Основные составляющие дифференциала

Рассмотрим, из каких основных элементов состоит Торсен:

Корпус или “чашка дифференциала”. Он передает крутящий момент от главной передачи на полуосевые шестерни через сателлиты. На нем крепится ведомая шестерня главной передачи. Внутри чашки дифференциала имеются оси, на которых установлены сателлиты.
Правая и левая полуосевые шестерни или “солнечные шестерни”. Они передают крутящий момент на оси/полуоси через шлицевое соединение.
Сателлиты правой и левой полуосевых шестерен. Соединяют чашку дифференциала и полуосевые шестерни. Торсен имеет в своей конструкции четыре сателлита.
Выходные валы.

заявление

Первые полноприводные автомобили Audi Quattro, представленные в 1980 году, изначально оснащались дифференциалами обычного типа с ручной блокировкой, которые затем были заменены дифференциалами Torsen типа A в ходе модернизации модели в 1986 году. В автомобилях Audi — и VW — Allrad, которые были основаны на поперечно установленных передних двигателях по отношению к направлению движения, были установлены муфты Visco и Haldex .

С 1990 года на Rover 220 Coupé 2.0 Turbo устанавливалась трансмиссия Torsen.

Третье поколение RX-7 (FD) от Mazda (1992-2002) имеет дифференциал задней оси Torsen, а также 1.9-литровую Mazda MX-5 (NB) и Honda S2000 . Toyota GT86 или Subaru BRZ , разработанная совместно Subaru и Toyota и представленная в 2012 году, также имеет дифференциал задней оси Torsen.

Среди переднеприводных автомобилей колеса в серии был установлен дифференциал Torsen, в том числе Ford Focus RS и специальной серии «Чемпионат White Edition» на Honda Civic Type R .

Peugeot установила дифференциал повышенного трения Torsen в свой RCZ R, выпущенный в 2014 году. Peugeot 308 GTi также имеет дифференциал Torsen.

По сей день дифференциалы Torsen используются в качестве центральных дифференциалов, особенно в автомобилях Audi с продольно установленными двигателями, как важная деталь и носитель имиджа.

Устройство и основные компоненты

Рассмотрим, из каких основных элементов состоит Торсен:

Корпус (другое название: «чашка дифференциала»). Он передает крутящий момент от главной передачи на полуосевые шестерни через сателлиты. На нем крепится ведомая шестерня главной передачи. Внутри чашки дифференциала имеются оси, на которых установлены сателлиты.
Правая и левая полуосевые шестерни (другое название: «солнечные шестерни»). Они передают крутящий момент на оси/полуоси через шлицевое соединение.
Сателлиты правой и левой полуосевых шестерен. Соединяют чашку дифференциала и полуосевые шестерни. Торсен имеет в своей конструкции четыре сателлита.
Выходные валы.

Схема дифференциала Torsen в трансмиссии автомобиля Audi Quattro Отметим, что данная разновидность самоблокирующегося дифференциала обладает наиболее совершенной конструкцией.

Назначение

Итак, для чего нужен данный механизм? Самый простой дифференциал способен распределять мощность или крутящий момент между двух колес одинаково, равномерно. Если одно колесо буксует и не может зацепиться за дорожное полотно, то крутящий момент на втором колесе будет равным нулю. Усовершенствованные модели, а подавляющее их большинство – это дифференциалы с механизмом самоблока, оснащены системой, блокирующей вывешенную полуось. Тогда крутящий момент распределяется так, чтобы максимальная мощность была на колесе, которое сохранило хорошее сцепление с дорогой.

Дифференциал “Торсен” – это наиболее оптимальное решение для полноприводного автомобиля, эксплуатируемого по большей части в тяжелых условиях. “Торсен” – это не фамилия разработчика, а аббревиатура. Это означает чувствительность к вращательному моменту или Torque Sensing.

Принудительно блокируемые дифференциалы [ править | править код ]

Ручная блокировка дифференциала

По команде из кабины шестерни дифференциала блокируются, и колёса вращаются синхронно. Таким образом, дифференциал стоит блокировать перед преодолением сложных участков пути (вязкий грунт, препятствия), и затем разблокировать после выезда на обычную дорогу. Применяется в вездеходах и внедорожниках.

При езде на таких автомобилях чаще всего не рекомендуется блокировать дифференциал, когда автомобиль движется, желательно включать блокировку на стоянке. Также нужно знать, что крутящий момент, создаваемый мотором, настолько велик, что может сломать механизм блокировки или полуось. Обычно производители автомобиля отдельно указывают рекомендованную максимальную скорость движения при заблокированном дифференциале, в случае её превышения возможны поломки трансмиссии. Включенная блокировка, особенно в переднем мосту, отрицательно влияет на управляемость.

Электронное управление дифференциалом

На внедорожниках, снабжённых антипробуксовочной системой (TRC и другие), если одно из колёс буксует, то оно подтормаживается рабочим тормозом.

Похожее решение было применено в «Формуле-1» в 1998 году. В болиде McLaren MP4/13 команды «Макларен» при повороте гонщик мог притормозить внутреннее колесо рабочим тормозом. Эту систему быстро запретили, однако в Формуле-1 прижилась конструкция фрикционного дифференциала, в котором фрикцион дополнительно управляется компьютером. В 2002 году технический регламент был ужесточён; с того же (2002) года и по сей день в Формуле-1 разрешены только дифференциалы простейшего типа.

Преимущество электронного управления в том, что повышается тяга в повороте, и степень блокировки можно настроить в зависимости от предпочтений водителя. На прямой совсем не теряется мощность двигателя. Недостаток в том, что датчики и исполнительные механизмы обладают некоторой инерцией, и такой дифференциал нечувствителен к быстро меняющимся дорожным условиям.

DPS

Dual Pump System — система с двумя насосами, автоматически подключающая вторую ось, когда не хватает одной. Применяется в системах полного привода Honda. Достоинства: работает автоматически, на хорошей дороге экономит бензин. Недостатки: ограниченная проходимость, сложность, ограничения на буксировку.

Устройство и принцип работы

Устройство типового дифференциала

По своему типу это планетарный редуктор со всеми необходимыми элементами.

Шестерня главной передачи – подает вращение от КПП на дифференциал.
Ведомая шестерня связана и с главной передачей, и с шестернями-сателлитами.
Сателлиты – закреплены в «чашке» ведомой шестерни, так что вращаются вместе с ней.
Шестерни полуосей – соединены с сателлитами и не контактируют с остальными элементами дифференциала.

Детально показано на видео-ролике, ниже.

От КПП выходит вал главной передачи, от которого вращение передается на ведомую шестерню.
Ведомая шестерня и скрепленная с ней «чашка» (водило) принимают крутящий момент.
Вращаясь, ведомая шестерня и чашка приводят в движение шестерни-сателлиты.
Сателлиты, в свою очередь, передают вращение на полуоси.
При равной нагрузке на полуоси (когда автомобиль движется по прямой дороге с равномерным покрытием) сателлиты не вращаются. Работает только ведомая шестерня, в чашке которой закреплены сателлиты, и они описывают обороты вместе с ней, при этом не совершая вращения вокруг своей оси. Таким образом, момент вращения распределяется на полуоси поровну, 50:50.
Когда автомобиль поворачивает и одно из колес должно замедлить, а второе – ускорить движение, сателлиты приходят в движение. За счет конической зубчатой передачи они, вращаясь, замедляют одну полуось и ускоряют вторую. Другими словами, перераспределяют момент вращения в нужной пропорции, вплоть до 0:100 без потери усилия.
При пробуксовке одного колеса включается механизм блокировки, без которого на то колесо, которое вращается быстрее, ушел бы весь момент вращения. Без блокировки автомобиль останавливается при попадании хотя бы одного колеса на скользкую поверхность.

При прямолинейном движении

При повороте

При пробуксовке

Разновидности автомобильных дифференциалов

Помимо конического, цилиндрического и червячного, существуют и успешно используются следующие разновидности дифференциалов: дифференциал с полной блокировкой, дифференциал Торсен, дифференциал Квайф, вискомуфта.

Дифференциал с полной блокировкой

Дифференциалы этого типа чаще всего используются на грузовиках и внедорожниках. Их блокировка включается и отключается непосредственно из салона с помощью специальной клавиши водителем. Они используются для повышения проходимости автомобилей.

Межосевой дифференциал с блокировкой типа Torsen

Конструкция рабочего привода данной системы состоит из следующих единиц:

корпус;
правая полуосевая шестерня;
левая полуосевая шестерня;
сателлиты правой и левой полуосевых шестерен;
выходные валы.

Стоит отметить, что дифференциал Torsen имеет наиболее совершенную конструкцию.

Принцип работы:

Межосевой блокируемый дифференциал Torsen состоит из ведомых и ведущих червячных колес, иначе называемых полуосевыми и саттелитами. В такой системе блокировка случается вследствие особенностей функционирования шестерен данного типа. В нормальном состоянии им задается определенное передаточное число. Если колеса имеют хорошее сцепление с поверхностью и движутся плавно, работа дифференциала происходит точно так же, как и у симметричного. Но как только происходит резкое увеличение момента, саттелит пытается начать движение в обратную сторону. Полуосевая червячная шестерня перегружается, и происходит блокировка выходных валов. При этом лишний крутящий момент двигателя переходит на другую ось. Максимальная степень перераспределения момента для дифференциалов Torsen – 75 на 25.

Наиболее известной разновидностью данной системы является Torsen Audi Quattro. Это один из самых популярных механизмов в конструкциях современных полноприводных автомобилей. Его неоспоримыми преимуществами являются широкий спектр переброса вращающего момента, мгновенная скорость срабатывания и отсутствие негативного влияния на тормозную систему. А вот к недостаткам можно отнести сложность конструкции со всеми сопутствующими последствиями.

Преимущества дифференциалов этой конструкции

Преимуществ у данной конструкции достаточно много. Данный механизм устанавливают за то, что точность его работы чрезвычайно высокая, при этом работает устройство очень плавно и тихо. Мощность распределяется между колесами и мостами автоматически – какое-либо вмешательство водителя не нужно. Перераспределение момента никак не влияет на торможение. Если дифференциал эксплуатируется корректно, то обслуживать его не нужно – от водителя требуется только проверять и периодически менять масло.

Именно поэтому многие водители ставят дифференциал “Торсен” на “Ниву”. Там также применена система постоянного полного привода и никакой электроники, поэтому нередко любители экстрима меняют штатный дифференциал на данный узел.

Недостатки

Есть и минусы. Это высокая цена, ведь внутри конструкция устроена достаточно сложно. Так как дифференциал работает на принципе терния, из-за этого повышается расход топлива. При всех преимуществах КПД довольно низкий, если сравнивать с похожими системами другого типа. Механизм имеет высокую предрасположенность к заклиниванию, а износ внутренних элементов довольно интенсивный. Для смазки нужны специальные продукты, так как при работе узла выделяется много тепла. Если на одной оси установлены разные колеса, то детали изнашиваются еще более интенсивно.

Дифференциалы Квайф

Отличительной особенностью дифференциалов этого типа является то, что сателлиты в них располагаются параллельно оси вращения корпуса (чаши), причем в два ряда. Кроме того, при функционировании этих агрегатов образуются силы трения, которые при необходимости автоматически осуществляют блокировку, повышают проходимость и силу тяги автомобиля. Чаще всего дифференциалы Квайф используются для тюнинга легковых автомобилей и внедорожников.

Вискомуфта

Функционирование этот типа дифференциала основано на том же принципе, что и работа гидротрансформатора. Чаще всего вискомуфты используются в автомобилях с полным приводом и используются для того, чтобы обеспечивать связь передних колес с задними по следующему принципу: если одни из них проскальзывают, то крутящий момент транслируется на другие, за счет чего и решается проблема пробуксовки. Конструктивно вискомуфта представляет собой цилиндр, в которой находится погруженный в вязкую жидкость пакет металлических дисков, имеющих перфорацию, и соединенных с валами (как ведущим, так и ведомым). В зависимости от температуры вязкость жидкости меняется, на чем и основывается принцип работы этого агрегата.

Виды

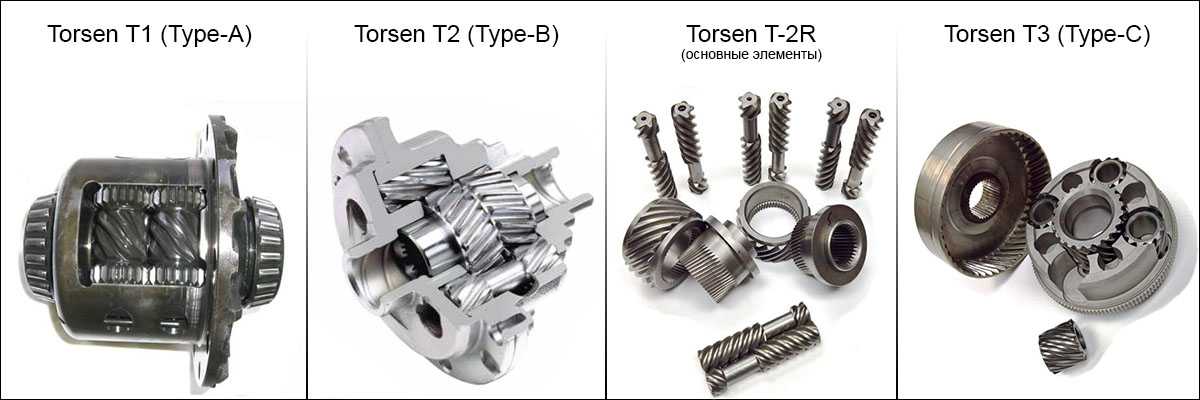

Конструкторами разработано три типа дифференциалов Torsen, которые обозначаются буквенным индексом «Т» с цифровой приставкой. Различия между ними сводятся к компоновке узла и форме рабочих элементов, что в свою очередь сказывается на эксплуатационных показателях.

Виды конструкций Torsen

Первый тип – Torsen Т1. Его отличительными особенностями являются перпендикулярное полуосям расположение сателлитных пар и использование винтовых зубьев, как на полуосевых шестернях, так и сателлитах. Между собой сателлиты пары взаимодействуют прямозубым зацеплением. Принцип работы, описанный выше, рассмотрен именно на примере версии Т1. Имеет высокую степень «естественного» трения.

Torsen Т2 является вторым поколением этого самоблокирующегося дифференциала. От первого типа он отличается параллельным расположением сателлитов. У него винтовые зубья проделаны только на сателлитах, а вот полуосевые шестеренки косозубые. Зацепление сателлитов между собой также осуществляется винтовыми зубьями, которые участвуют в процессе блокирования (они тоже могут расклиниваться).

Это поколение имеет более низкую степень «естественного» трения, раннем схватывании при меньшей степени блокировки по сравнению с Т1. Он получил распространение на гражданских авто. Но есть модификация T2R, который выдерживает большой крутящий момент и применяется исключительно на мощных автомобилях, таких как Ford Mustang. По конструкции он отличается только тем, что используется шлицевая муфта с винтовыми зубьями, через которые она вводится в зацепление с солнечной шестерней. В такой конструкции характеристики «естественного» трения могут меняться в зависимости от условий движения.

Последний тип – Т3. Конструктивно он во многом схож с версией Т2 (параллельное расположение сателлитов с винтовыми зубьями, косозубые полуосевые шестеренки), но компоновку его несколько пересмотрели и использовали в его конструкции планетарную структуру. Это позволило не только уменьшить габаритные параметры узла, а и обеспечить возможность задавать соотношение распределения момента по осям. Из-за этой особенности Torsen Т3 применяется только в качестве межосевого дифференциала, в то время Т1 и Т2 как между осями, так и в качестве межколесного дифференциала.

Устройство

Данный механизм устроен из привычных элементов – устройство аналогично любому планетарному узлу. Можно выделить основные детали – это корпус, червячные шестерни, сателлиты.

Что касается общей концепции, то здесь не очень много отличий, если сравнивать с обыкновенными механизмами. Корпус жестко крепится на ведущем узле трансмиссии. Внутри корпуса установлены сателлиты. Они закреплены на специальных осях. Сателлиты находятся в жестком зацеплении с шестернями полуосей. Шестеренки полуосей закреплены на валы, на которые и передается крутящий момент.

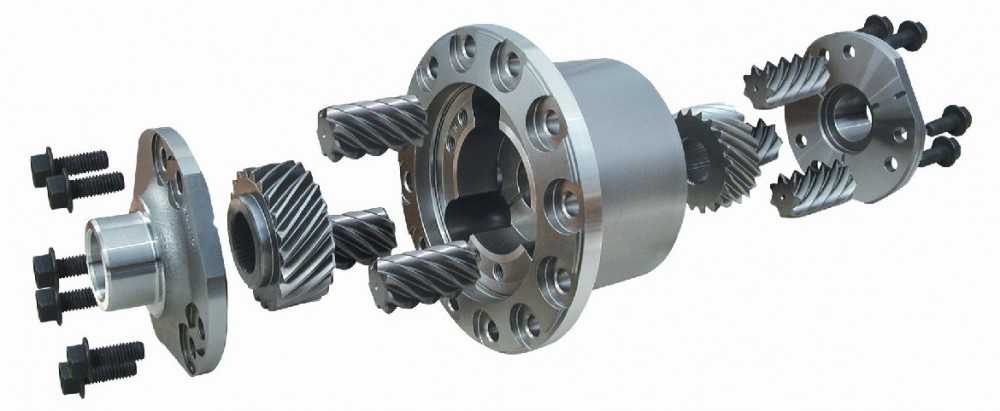

А теперь что касается непосредственно механизма “Торсен”. В данном узле шестерня полуосей имеет винтовые зубья. Это не что иное, как традиционный червячный вал.

Сателлиты представляют собой пару косозубых шестерен. Один элемент этой пары формирует с шестерней полуоси червячную пару. Пара шестеренок-сателлитов может взаимодействовать и между собой за счет прямозубого зацепления. В конструкции имеется целых три сателлита, каждый из которых представляет пару шестерен.

Виды самоблокирующегося дифференциала Торсен

Существует единственная классификация данных изделий в зависимости от поколения и времени выпуска:

Первое поколение, именуемое Т1, в своей конструкции имеет косозубое крепление полуосей к осям. Эта особенность позволяет при помощи распределения момента вращать колеса с различной скоростью, повышая эффективность движения. Также в данном устройстве оси сателлитов (ведущих шестерен) будут расположены перпендикулярно полуосям. Такая конструкция довольно эффективна, а при этом такая схема отличается большой выносливостью, так как имеет простую конструкцию.
Второе поколение с индексом Т2 отличается продольным расположением осей, а также расположение ведущих шестерен – они находятся в специальных карманах корпуса, что по заявлениям производителей уменьшает общее трение и износ данных деталей на автомобилях с дифференциалом torsen.
Третье самое современное поколение устройства с индексом Т3 отличается наличием принципиально новой компоновки для данных устройств – планетарного типа. Ввиду наличия такой системы удалось уменьшить общие габаритные показатели агрегата, стало возможным устанавливать на небольшие автомобили. Расположение оси и сателлитов здесь параллельное. В целом такое расположение не отразилось на общей надежности системы при правильной ее эксплуатации.

Важно! Различные автопроизводители используют разные поколения системы в зависимости от целей и задач, которые ставят перед машиной. Поэтому перед приобретением необходимо узнать, какая именно система стоит на конкретной модели, а также каковы правила ее эксплуатации
