Как сделать то газового оборудования на авто самостоятельно

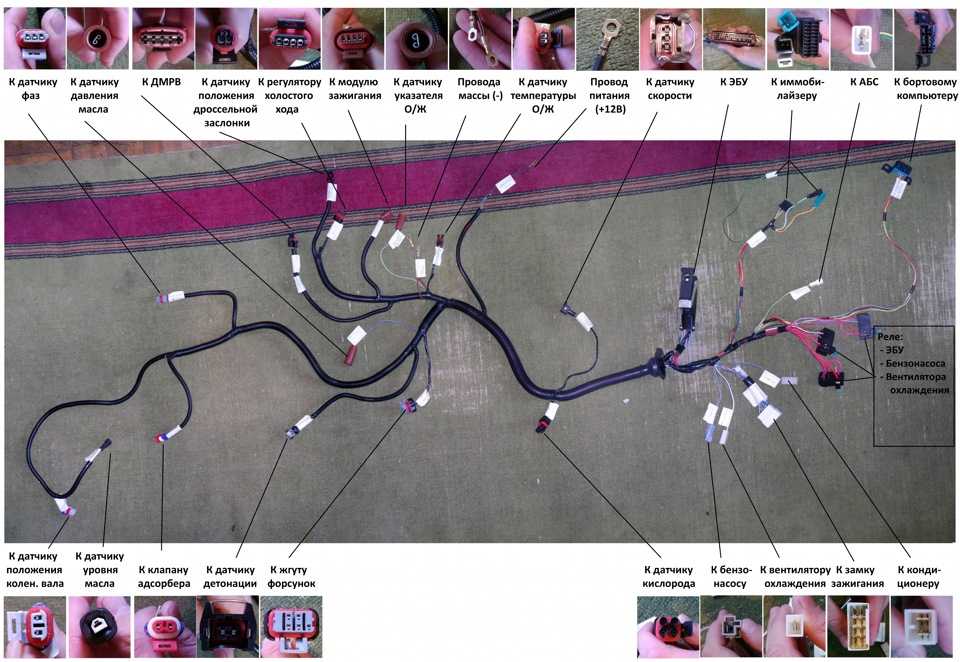

Особенности инжекторной проводки

Связано это с тем, что инжектор – узел тонкой настройки, требующий широкого информирования о работе многих узлов автомобиля. Данный аспект функционирования инжекторной системы сказался на добавлении в её структуру множества датчиков, работающих совместно с головным узлом (электронным блоком управления). Уточняя этот момент, выделим следующие новые устройства в конструкции инжекторных машин:

• Датчик положения коленвала, необходимый для регуляции впрыска топлива в мотор;
• Датчик массового расхода воздуха, устанавливаемый для регулировки состава топливной смеси;
• Датчик детонации, при помощи которого регулируется угол опережения зажигания;
• Датчик положения дросселя, требующийся для отклика инжектором на нажатие педали газа;
• Регулятор холостого хода, отвечающий за устойчивую работу мотора на холостых оборотах;
• Датчик температуры, оценивающий температуру антифриза в двигателе;
• Датчик скорости, благодаря которому электронный блок управления (далее – ЭБУ) осуществляет подбор состава топливной смеси.

Отметим, что сложность салонной и подкапотной проводки автомобилей зависит от многих факторов. В числе основных из них лежат марка машины и комплектация конкретной модели. То есть – чем более функционально оснащён автомобиль, тем больше электроники имеется в его конструкции и тем сложнее её схема подключения. В сегодняшнем материале наш ресурс решил рассмотреть не особо сложную систему подключения проводки инжектора и иных устройств на машинах марки «ВАЗ». Подробней об этом поговорим далее.

Способы чистки форсунок

В процессе эксплуатации топливные форсунки засоряются. Это происходит по причине некачественного топлива, а также несвоевременной замены топливного фильтра тонкой и грубой очистки. Впоследствие падает производительность форсунки, а это чревато повышением температуры в камере сгорания, а значит скором износе поршня.

Проще всего промывать форсунки распределенного впрыска, так как их проще демонтировать для качественной чистки на стенде, при этом есть возможность выровнять пропускную способность и угол распыла.

Чистка моющей жидкостью типа Wynns на стенде. Форсунки устанавливают на стенд, в бачок заливается жидкость, минимум 0.5 литров, сопло каждой форсунки погружено в колбы с делением в мл, что позволяет проконтролировать производительность форсунок. В среднем чистка занимает 30-45 минут, после чего меняются уплотнительные кольца на форсунках и они устанавливаются на свое место. Периодичность чистки зависит от качества топлива и диапазоне замены топливного фильтра, в среднем каждые 50 000 км.

Чистка жидкостью без демонтажа. К топливной рейке подключается система с жидкостью. Шланг, по которому будет подаваться чистящая жидкость, подключается к топливной рейке. Смесь подается под давлением 3-6 атмосфер, двигатель работает на ней около 30 минут. Способ также эффективен, однако отсутствует возможность корректировки угла распыла и производительности.

Чистка при помощи присадки в топливо. Метод часто подвергается критике, так как эффективность смешивания моющей присадки с топливом сомнительна. На деле это работает в том случае, если форсунки еще не забиты, как в качестве профилактики — отличное средство. Вместе с форсунками чистится бензонасос, проталкиваются мелкие частицы через топливопровод.

Чистка ультразвуком. Работает способ только при снятии форсунок. Специальный стенд оборудован ультразвуковой установкой, эффективность которой доказана. После чистки удаляются смольные отложения, которые ни одна моющая жидкость не смоет. Главное не забыть сменить фильтр-сетку, если ваши форсунки дизельные или инжекторные с непосредственным впрыском.

Помните, что после очистки форсунок желательно заменить топливный фильтр, а также фильтр грубой очистки, который установлен на бензонасосе.

Особенности устройства инжекторного двигателя

Для того чтобы грамотно , у которого имеется система питания бензинового двигателя с впрыском топлива, необходимо иметь представление о его работе. Особенно когда речь идет об отечественных автомобилях, инжекторной системе подачи топлива ВАЗ 2114 и других машин.

Без этого будет сложно самому понимать и устранять возможные неисправности машины. Усвоив особенности конструкции, принцип работы, устройство инжекторного двигателя можно разобраться в неисправности и даже устранить ее, не обращаясь на СТО.

Инжекторным двигателем управляет контроллер. В отечественных машинах его обычно размещают справа под приборной панелью. Задача этого прибора — непрерывно обрабатывать информацию о состоянии мотора и обеспечивать надежную работу его систем. Блок управления включает различные реле, форсунки, .

С помощью встроенной системы диагностики происходит распознавание неполадки в двигателе, сигнализируя контрольной лампой, хранит коды диагностики неисправностей. Она располагает тремя запоминающими устройствами, позволяющими оперативно анализировать техническое состояние за разные периоды времени.

Принципиальной особенностью является наличие форсунок, которые обеспечивают дозированный впрыск топливовоздушной смеси во впускную трубу после получения команды от управляющего блока. При этом необходимый воздух подается при помощи дроссельного узла и регулятора холостого хода. Форсунки крепятся к рампе, которая установлена на впускной трубе.

Форсунка представляет собой электромеханический клапан, который при помощи пружины запирается иглой. Когда от блока управления подается на обмотку электромагнита форсунки импульс, игла поднимается, открывая сопло распылителя. Через него смесь подается во впускную трубу мотора. Форсунки требуют постоянного контроля. Малейшее их засорение может негативно сказаться на работе двигателя.

Устройство электромагнитной форсунки бензинового двигателя

Также важной частью этого двигателя является нейтрализатор, который преобразует вредные компоненты отработанных газов

Ремонт и чистка форсунок

Существуют несколько способов очистки форсунок.

В гаражных условиях, можно почистить с помощью химии. Для этого заливают в топливный бак специальный очиститель форсунок, который в процессе работы автомобиля удаляет значительную часть загрязнения

Для того чтобы почистить форсунки ультразвуком, необходим специальный стенд. Суть метода заключается в том, что форсунки погружаются в специальную жидкость, в которой под воздействием ультразвуковых волн образуются пузырьки, благодаря которым и удаляются загрязнения.

Данный способ очень сложно реализовать в гараже, поэтому придется обращаться на СТО и платить за данную процедуру деньги.

Топливные форсунки являются основным элементом инжекторной системы. Стоит следить и поддерживать их в рабочем состоянии, не допускать засорения и периодически делать профилактику, которая заключается в движении со скоростью 100-110 км/ч.

Как сделать диагностику и ремонт инжектора своими руками

Здравствуйте, уважаемые автолюбители! Количество автомобилей на наших улицах с системой впрыска топлива, типа инжектор, неуклонно растет. Бензиновые двигатели, оборудованные данной системой, уверенно вытесняют с рынка двигатели со знакомым, нам всем, карбюратором.

Применение инжектора значительно улучшает эксплуатационные характеристики двигателя и увеличивает его ресурс, заметно снижается расход топлива, уменьшает токсичность отработавших газов.

Но надо помнить, что инжекторная система впрыска топлива намного сложнее карбюраторной, поэтому диагностика инжектора, а тем более его ремонт, требуют более квалифицированного подхода.

Диагностика инжектора своими руками

Диагностика инжектора ВАЗ 2109

Эксплуатируя автомобиль с двигателем, оборудованным инжектором, вы должны знать что, после каждых 20-30 тыс. км. пробега, необходимо проводить чистку инжекторов. В процессе работы системы, в результате применения отечественного не совсем качественного топлива, в инжекторе, под действием высокой температуры, образовываются твердые отложения, значительно снижающие его пропускную способность.

Это отрицательно сказывается на работе двигателя. Кроме того, нередки случаи, особенно на отечественных автомобилях, когда инжектор просто перестает работать.

Диагностика инжектора может быть визуальной или с применением специального прибора для диагностики инжектора.

Характерными признаками неисправности инжектора являются:

• затрудненный пуск двигателя;
• загорание лампочки Check Engine на приборной доске во время работы двигателя;
• работа двигателя на холостом ходу становится неустойчивой;
• ощутимое снижение мощности двигателя;
• расход топлива увеличивается, и это заметно «неворуженным глазом».

Если одна из форсунок инжектора полностью перестает функционировать, наряду с неустойчивой работой двигателя или его полной остановкой, под капотом появляется задымление, а при вскрытии крышки воздушного фильтра — плотный дым и следы вытекающего моторного масла.

Осуществить диагностику инжектора, также можно с помощью прибора для диагностики инжектора. Как правило, это ноутбук, с установленной, адаптированной под ваш автомобиль программой, соединенный с бортовым компьютером специальным кабелем.

Являясь уверенным пользователем компьютера и обладая минимальным набором необходимых знаний, вы в состоянии самостоятельно провести диагностику двигателя своего автомобиля.

Еще одним прибором для диагностики инжектора самостоятельно, является адаптер «BT-ECU» или «USB-ECU» c программой «Check-Engine».

Адаптер, подключенный к бортовому компьютеру автомобиля, передает сигнал на программу «Check-Engine», установленную на ваш планшет, ноутбук или мобильный телефон. Программа расшифровывает коды неисправности и выдает владельцу комментарии для принятия решения.

Ремонт инжектора своими руками

Ремонт инжектора своими силами, обычно, сводится к поиску неисправных деталей, датчиков и элементов инжекторной системы впрыска топлива, и замены их новыми. Вот поэтому и необходимо проведение качественной и полной диагностики инжектора, для точного определения причины неисправности.

Если у вас возникли проблемы с инжекторной системой впрыска топлива, и вы не уверены в том, что сможете их решить своими силами, не стоит искать местного «самоделкина» и пытаться воспользоваться его услугами.

Лучше обратится к специалистам специализированной СТО. В подавляющем большинстве случаев, именно это позволит сохранить вам нервы, деньги и техническое состояние вашего верного автомобиля.

Признаки неисправности топливных форсунок

Основные признаки засорения или повреждения инжекторов приведены ниже:

• перебои в работе силового агрегата;
• провалы при резком нажатии педали газа;
• ухудшение разгонной характеристики и падение количества оборотов — когда внутрь цилиндров распыляется больше топлива чем надо, происходит заброс бензином и динамика автомобиля ухудшается;
• детонация во время маневров и повышения скорости — все это сопровождается частыми вибрациями;
• загорание лампочки чек на панели приборов;
• увеличение расхода горючего — это может быть связано с утечкой топлива через неисправный уплотнитель;
• поломка кислородного датчика, катализатора;
• повышение токсичности выхлопа — часто газы выходят с хлопками;
• затруднение пуска на холодную — когда сопла форсунок засоряются, внутрь цилиндров не поступает достаточное количество топлива, нарушаются пропорции смеси.

Основные симптомы

Отсутствие топливной смеси в инжекторе. Зачастую наличие данного признака свидетельствует не о сбое в работе самого инжектора, а о выходе из строя бензонасоса, либо о неправильной его установке после проведения ремонтных работ. В некоторых случаях причина может заключаться в засорении отверстия входа топливной смеси в бензонасос.

Вышел из строя бензонасос Значительное увеличение расхода топлива. Достаточно распространенное явление, которое свидетельствует о засорении инжектора. Благодаря маленькому диаметру сопла форсунки даже небольшое загрязнение способно существенно нарушить процесс смесеобразования, снизив процент коэффициента полезного действия двигателя. Объясняется это тем, что забитое сопло уже не формирует конусообразное облако из бензина, а значит, существенный объем топлива начинает прогорать в выпускном коллекторе. Следствием данных процессов является ухудшение динамических характеристик транспортного средства и возрастающая нагрузка на различное электронное оборудование машины: катушка, свечи зажигания, проводка и т.д.

Требуется замена датчика холостого хода

Нестабильный холостой ход системы впрыска топливной смеси. Такой симптом может являться следствием множества неисправностей. Наиболее вероятной причиной является сбой в работе регулятора холостого хода или засорение внутренней поверхности дроссельного патрубка.

Проблемы с пуском двигателя. Если мотор транспортного средства не запускается, в то время как слышны звуки работы бензонасоса, возникает необходимость проверки наличия у инжектора искры. Для этих целей специалисты советуют использовать разрядник.

Троит из-за отказа цилиндра

«Троит» инжектор. В большинстве случаев виновником такого симптома является наличие одного или нескольких неработающих цилиндров. Устранить поломку можно методом выявления нерабочих цилиндров с последующим их ремонтом либо заменой на новые детали.

Перелив топливной смеси в инжекторе. Данный симптом также требует детальной диагностики, которую лучше всего начать с проверки датчика, отвечающего за положение дроссельной заслонки.

Профессиональная промывка инжектора

Перечисленные выше признаки неисправности инжектора свидетельствуют о необходимости проведения ремонтно-профилактических работ. Не следует самостоятельно заниматься диагностикой и чисткой инжектора, если нет стопроцентной уверенности в своих знаниях и опыте. Специализированные станции технического обслуживания имеют в своем оснащении высокотехнологичное оборудование, которое, помимо очистки сопла инжектора, проводит его комплексную диагностику, показывающую механический износ иглы, реальную производительность форсунки и т.д.

Замена форсунок

Для существенного увеличения эксплуатационного срока инжектора настоятельно рекомендуется постоянно использовать только качественную топливную смесь. Бензин с большим процентом содержания различных сторонних примесей способствует быстрому образованию нагара, который с течением времени засоряет сечения каналов форсунок, вплоть до их полного перекрытия. В результате расход бензина стремительно возрастает, а форсунки нуждаются во внеочередной очистке от мелких механических частиц.

Как работает инжектор автомобиля?

Инжектор представляет собой электронный механизм впрыска топлива в автомобиль, а если быть точным, в двигатель. Производит этот впрыск специальный насос в виде форсунки. Эта деталь состоит из главного сопла, приёмной и смешивательной камер, а также диффузора. Вкратце рассмотрим принцип работы. Сначала бензин из бака по каналам под атмосферным давлением подается в насос. Затем топливо проходит регулятор, а только потом попадает в форсунки. Количество топлива, которое дойдет в форсунку, регулируется самим изделием. И чем дольше открыта форсунка, тем больше топлива соответственно туда попадет.

Чтобы инжектор прослужил вам долгую и верную службу, необходимо промывать и чистить его. Определить, загрязнен он или нет, легко по работе двигателя. Так как производительность форсунок уменьшается с загрязнением, то соответственно повышается расход топлива, которое будет накачивать насос. При движении это очень легко заметить, ваш автомобиль станет подергиваться, и начнутся резкие провалы во время разгона. На холостом ходу могут появиться нестабильные обороты. В холодное время при загрязненном впрыскивателе топлива автомобиль будет заводиться с трудом. Если тщательная промывка и чистка вам не помогла, то необходим ремонт инжектора.

Самостоятельная проверка форсунок

Начнем с того, что автомобильные форсунки делятся на несколько типов, из которых в разное время широкое применение нашли два вида: механические форсунки и электромагнитные (электромеханические) инжекторы.

Электромагнитные форсунки имеют в основе специальный клапан, который осуществляет открытие и закрытие форсунки для подачи топлива под воздействием управляющего импульса ЭБУ двигателем. Механические форсунки открываются в результате роста давления топлива в форсунке. Добавим, что на современных авто зачастую устанавливаются электромагнитные устройства.

Чтобы проверить форсунки своими руками без снятия с машины можно воспользоваться несколькими способами. Наиболее простым и доступным способом, который позволяет быстро проверить инжекторные форсунки не снимая их с машины, является анализ шумов, издаваемых двигателем в процессе работы.

Методика проверки

Проверку топливной части форсунки необходимо начинать с подключения к автономной установке, которая может создать на входе в форсунку рабочее давление. При этом из форсунки не должно капать или литься топливо. При кратковременном подключении форсунки к питанию 12 в (высокоомные форсунки 14-17 Ом, низкоомные — от 2 до 7 Ом через добавочное сопротивление 10-15 Ом) должны раздаваться звонкие щелчки запирающего клапана, втягиваемого магнитным полем соленоида. Если форсунка «не щелкает», то, вероятно, всё внутри забито ржавчиной. Такая форсунка отправляется «в последний путь». Если первичные проверки дают положительный результат, проверяем форму факела и степень распыла топлива, а также производительность форсунки в единицу времени — это обычно 80 — 90 мл. за 30 сек (50 — 60 мл. для малообьёмных двигателей).

Замена распылителя форсунки

В процессе эксплуатации дизельного автомобиля могут возникать ситуации, когда заметно увеличивается расход топлива, снижается мощность двигателя вплоть до полной остановки. Часто причиной этого являются неисправные распылители. Ремонтные работы в этих случаях желательно провести в максимально короткие сроки.

Причиной снижения мощности двигателя и повышенного расхода топлива часто является неисправный распылитель форсунки

Симптомы неисправности распылителя форсунки

Необходимость замены распылителя можно определить по следующим признакам.

1. Топливо подаётся в избыточном объёме. Оно продолжает поступать в двигатель даже после завершения рабочего цикла. Появляются подтёки.
2. Двигатель работает неустойчиво, плохо запускается после длительной стоянки и плавают обороты на холостом ходу. Причиной этого является недостаток топлива в системе.
3. Из-за неполного сгорания топлива выхлоп становится чёрным и более плотным.

В результате снижается мощность двигателя. В этом случае требуется замена распылителей.

Необходимые инструменты

Обычно форсунки установлены в головке блока цилиндров на резьбе. Для их демонтажа не стоит пользоваться рожковыми ключами. Даже если получится таким способом форсунки снять, то установить обратно не удастся — выполнить затяжку ключом с требуемым усилием невозможно.

Основная часть корпуса форсунок представляет собой шестигранник. Для их снятия можно использовать стандартные торцевые головки на 24 и 27 и вороток. Они должны быть удлинёнными. Кроме этого, потребуется ёмкость с топливом для промывки форсунок.

Видео: демонтаж и ремонт форсунок

Порядок действий при замене форсунки

После снятия форсунок из форсуночных каналов удаляют шайбы и загрязнения. Шайбы вытаскиваются с помощью самостоятельно изготовленных крючков. После очистки каналов следует обязательно прокрутить стартер в течение 10 секунд. Это обеспечит полную очистку каналов от мусора. Кроме этого, рекомендуется проверить работоспособность свечей накаливания и систему управления.

После снятия форсунок проверяется их работоспособность по следующим критериям:

• при подаче топлива под определённым давлением форсунка должна открываться;
• до открытия форсунок топливо из распылителя вытекать не должно;
• распыление должно быть равномерным;
• при прекращении подачи топлива давление внутри форсунки в течение некоторого времени должно оставаться неизменным.

При разборке форсунки удобно использовать тиски, но прилагать излишние усилия не стоит

Если распылители неисправны, на форсунки следует надеть защитные колпачки и подготовить место для работы. Поверхность должна быть чистой и ровной. Потребуются:

• тиски;
• ёмкость с чистым топливом;
• накидные ключи.

Форсунки японских авто, имеющие обратку через рампу, в тисках зажимать не стоит, поскольку деталь может быть повреждена. В тиски закрепляют ключ и уже в него помещают форсунку.

Форсунки немецких двигателей можно зажимать в тисках. При этом не рекомендуется использовать рожковые ключи — только торцевые ключи и удлинённые головки.

Порядок замены распылителя следующий.

1. Ослабляется и откручивается накидная гайка. Иногда она снимается вместе с распылителем. В этом случае её выбивают любой подходящей наставкой, очищают от загрязнений и промывают.
2. Снимается и промывается в ёмкости с топливом промежуточный корпус.
3. С корпуса форсунки сливается оставшееся топливо.
4. Извлекается из упаковки и промывается новый распылитель.
5. Промежуточный корпус вынимают из ёмкости таким образом, чтобы вместе с топливом удалялись частицы загрязнений.
6. Форсунка собирается, затягивается гайка.
7. На стенде проверяется работоспособность форсунки.
8. Перед установкой форсунки посадочное место смазывается графитной смазкой. Затягивание производится с усилием 6–7 кг-м. Закручивать форсунку в канал следует руками — она должна идти легко.

Процесс сборки не представляет каких-либо сложностей, если при разборке трубки и штуцера были помечены. Трубки высокого давления перед установкой промывают топливом как снаружи, так и изнутри. После присоединения на трубки устанавливаются зажимы, предотвращающие их вибрацию и преждевременную поломку. Затем из системы удаляется воздух, и запускается двигатель.

Устроиство системы насос-форсунки

В состав системы насос-форсунка входят такие элементы, как: плунжер, поршень запорный, управляющий и обратный клапаны, игла распылителя.

Плунжер предназначен для создания рабочего давления внутри форсунки. При этом движение плунжера поступательного характера обеспечивается кулачками распредвала, а возвратное движение – пружиной. Основной функцией управляющего клапана является впрыск топлива, а точнее управление впрыском. В подобных системах может применяться два вида клапанов – электромагнитные и пьезоэлектрические. Клапан на основе пьезоэлемента является более совершенным за счет высокого быстродействия. Главным элементом конструкции управляющего клапана является его игла. Пружина распылителя необходима для обеспечения надежной посадки иглы распылителя в седле. Пружинное усилие дополняется усилием давления топлива, и осуществляется это все при помощи запорного поршня, установленного с одной стороны от пружины и обратного клапана, расположенного с противоположной стороны от пружины. Игла распылителя обеспечивает непосредственный впрыск дизельного топлива в камеру сгорания двигателя. Управляются насос-форсунки посредством блока управления двигателем, который на основании данных, получаемых с датчиков, управляет работой клапана насос-форсунки.

Как работает система насос-форсунки

Эффективное получение и распределение ТВС в системе насос-форсунки происходит в три этапа – предварительного, основного и дополнительного впрыска топлива. Предварительный впрыск Этап предварительного впрыска предназначен для обеспечения плавного сгорания ТВС на этапе основного впрыска. Этап основного впрыска в свою очередь обеспечивает бесперебойную подачу топливной смеси на всех рабочих режимах ДВС. Итак, на предварительном этапе подачи топлива насос-форсунка работает по следующей схеме. Кулачек распредвала передает механическое усилие на коромысло, которое опускает плунжер вниз. Топливная смесь начинает подаваться по каналам, расположенным в корпусе форсунок. Далее происходит закрытие клапана с временным прекращением подачи топлива. При этом создается высокое давление ТС, достигающее 13 МПа. При таком уровне давления игла, преодолевая усилие, которое оказывает на нее пружина, осуществляет предварительный впрыск горючей смеси. Завершением этапа предварительной подачи топлива служит открытие входного клапана. Топливо попадает в магистраль, одновременно снижается его рабочее давление. На данном этапе может быть произведен один или два впрыска ТС в зависимости от режима работы дизеля.Основной впрыск Начало этапа основного впрыска сопровождается последующим опусканием плунжера. После закрытия клапана давление ТС продолжает нарастать и достигает 30 МПа. При таком давлении происходит поднятие иглы и основная подача топлива. Высокое давление обеспечивает значительное сжатие топлива, вследствие чего в камеру сгорания поступает его большее количество. Самый большой объем горючей смеси подается при максимально возможном давлении в 220 МПа, чем достигается максимальная мощность двигателя. Завершение этапа основного впрыска происходит аналогично предыдущему этапу после открытия входного клапана. Это сопровождается снижением давления топлива и опусканием распылительной иглы.Дополнительный впрыск Завершающим этапом является дополнительный впрыск, который используется для очистки сажевого фильтра от копоти, сажи и загрязнений. Дополнительная подача топлива осуществляется при опускании плунжера по схеме, аналогичной основному впрыску. На данном этапе, как правило, проводится два впрыска дизельного топлива.

Причины и способы устранения неисправностей

Главной проблемой при эксплуатации форсунок выступает низкое качество дизельного топлива. Оно может быть вызвано с продажей некачественного горючего на автозаправочных станциях, использованием различных красителей и присадок для дизтоплива, слишком большим количеством тяжелых фракций углеводородов или элементарным загрязнением топлива мелкими частицами различных веществ.

В любом из перечисленных случаев возникают крайне неприятные последствия в виде повышенного уровня износа и быстрой эрозии поверхности деталей и узлов дизельной форсунки. Следствием этого становятся очевидные проблемы в работе двигателя в целом, которые обычно выражаются в следующем:

· ослабление или перепады мощности в процессе эксплуатации автомобиля;

· трудности при запуске двигателя;

· порывистое движение при увеличении оборотов;

· заметный рост расхода дизельного топлива;

· увеличение количества выбросов или их качества (черный или сизый дым из выхлопной трубы) и т.д.

Современное диагностическое оборудование позволяет заблаговременно выявить возможные проблемы с форсунками двигателя. Поэтому для длительной и бесперебойной работы агрегата целесообразно регулярно проходить техническое обслуживание, причем в солидной специализированной организации.

Для устранения выявленных проблем применяются различные современные и весьма эффективные методы, требующие наличия соответствующего оборудования и навыков и обслуживающих его специалистов:

· промывка при помощи специальных присадок, добавляемых в дизельное топливо;

· промывка специальными техническими жидкостями на стенде;

· ручная промывка форсунок дизельного двигателя.

Своевременно проведенная диагностика и ремонт форсунок обеспечат длительную и беспроблемную эксплуатацию. В свою очередь, это гарантирует владельцу транспортного средства эффективную и экономную работу всего дизельного двигателя, установленного на автомобиле.

Расположение и принцип работы

По типу топливной системы форсунка может находится в нескольких местах, а именно:

• центральный впрыск — это моноинжектор, обозначающий, что в топливной системе используется лишь одна форсунка, установленная на впускном коллекторе, непосредственно перед дроссельной заслонкой. Представляет собой промежуточное звено между карбюратором и полноценным инжектором;
• распределенный впрыск — инжектор. Форсунка установлена во впускном коллекторе, смешивается с воздухом попадая в цилиндр. Отмечается стабильной работой, благодаря тому, что топливо омывает впускной клапан, он менее подвержен обрастанию нагаром;
• непосредственный впрыск — форсунки вмонтированы непосредственно в головку блока цилиндров. Ранее система использовалась только на дизельных моторах, а к 90-м годам прошлого века автоинженеры начали тестировать непосредственный впрыск на инжекторе, с применением ТНВД (топливный насос высокого давления), благодаря чему получилось повысить мощность и экономичность, относительно распределенного впрыска. Сегодня непосредственный впрыск широко применен, особенно на турбированных моторах.

Подключение эмулятора форсунок

В первую очередь стоит отметить, что подключение эмулятора форсунок ГБО 2 поколения лучше всего поручить опытному мастеру установщику, дабы при самостоятельном подключении не вывести из строя электронику автомобиля.

При самостоятельном подключении устройства обязательно убедитесь в следующих моментах:

• Большинство бензиновых инжекторов имеют сопротивление 100 Ом. Убедитесь в том, что устройство, которое Вы хотите установить, поддерживает именно это сопротивление. Обычно сопротивление указывают в технических характеристиках изделия.
• Убедитесь, что разъем на эмуляторе такой же, как и на Вашем автомобиле.
• Убедитесь, что устройство поддерживает нужное Вам кол-во цилиндров ДВС.
• Внимательно изучите схему подключения, она должна ити в комплекте вместе с устройством.

Общая схема подключения эмулятора форсунок выглядит следующим образом:

• Эмулятор инжекторов обычно содержит два провода — синий провод это плюс, черный провод это минус.
• Само устройство подключается на разрыв к штатным инжекторам, между ними и ЭБУ автомобиля.
• При подачи +12 В эмулятор отключает бензиновые форсунки и начинает свою работу в штатном режиме, учитывая выставленное время задержки.
• +12 В обычно берется с кнопки переключения режимов работы газ/бензин либо электроклапана.

Ремонт дизельных форсунок

Загрязнение каналов внутри форсунки, по которым проходит топливо, способствует ухудшению распыления топлива и нарушению образования воздушно-топливной смеси. Максимально равномерную пульверизацию нарушают смолы, содержащиеся в соляре. Проблему нарушения подачи топлива форсунками помогает устранить промывка. Данная процедура обеспечивает удаление загрязнений внутри топливных каналов. Для ее осуществления применяются следующие способы:

1. Чистка при помощи ультразвука. Эффективный способ удаления грязи, который проводится на специальном оборудовании. Снятые форсунки помещают в специальную жидкость и воздействуют ультразвуковыми колебаниями, при которых грязь в сопле разрушается в течение короткого времени.

2. Промывка топливом, содержащим специальные присадки. Наиболее популярен среди автолюбителей, так как не требует применения дорогого оборудования. Представляет собой добавление присадки в топливо, которое при прохождении через форсунку будет растворять отложения. Эффективность метода не доказана.

3. Промывка на стенде при помощи специальных жидкостей. Очищение происходит при высоком давлении за счет циркуляции. Способ отличается надежностью и высокой эффективностью.

4. Ручная промывка, при которой имитируется работа форсунки. Достаточно эффективный и недорогой способ, не требующий применения специального оборудования. Для его проведения форсунки демонтируют вместе с рейкой и фиксируют над емкостью. Подача очищающей жидкости производится по прозрачной силиконовой трубке. Дозатор форсунки активируют электрическим током, подведенным по проводам от аккумулятора. Полная очистка происходит после 5-10 мин. распыления жидкости. Сам процесс состоит из следующих этапов:

Достаточно часто некачественный впрыск происходит по причине засорения или износа сопел форсунки, что достаточно хорошо видно в процессе диагностики неисправностей. Для устранения поломки корпус детали разбирают и тщательно промывают в керосине, наружный нагар удаляют деревянным скребком, а отверстия прочищают мягкой стальной проволокой, диаметр которой меньше отверстия сопла. При увеличении размера сопла более чем на 10 %, или разнице в диаметре отверстий на 5%, распылитель заменяют на новый.

Иногда форсунка может давать течь, которую возможно устранить притиркой иглы к седлу. Течь может возникать и при нарушении уплотнения в торце иглы (уплотняющем конусе). Притирка производится разведенной в керосине пастой ГОИ, при которой избегают ее попадания в зазор между направляющей и самой иглой. После притирки все делали промывают в керосине или чистом дизтопливе, продувают сжатым воздухом, и после сборки снова тестируют на герметичность.

Что бы ваши форсунки служили долго, используйте фильтр дизельного топлива тонкой очистки.

Ремонт форсунок ВАЗ 2110–2112

Ремонт форсунок — это выполнение чистки изделия и замены уплотнительных колец. Простые меры по восстановлению работоспособности форсунок способны значительно увеличить мощность автомобиля и облегчить пуск «на холодную». Ремонт форсунок возможен в следующих случаях:

• нет видимых деформаций на корпусе;
• форсунка ещё не выработала свой ресурс;
• автовладелец хочет оптимизировать работу силового агрегата.

Во всех остальных случаях (трещины и деформации, долгий срок службы) рекомендуется заменять форсунки на новые.

Как продуть и прочистить маслоформунки

На автомобилях десятого семейства чистка форсунок может понадобиться уже после 40–50 тысяч километров пробега. При этом лучше всего выполнять процедуру своими руками, так как всегда можно самому наблюдать истинное состояние мотора и его элементов, к тому же сэкономить солидную сумму на услугах СТО.

Многие водители предпочитают использовать самый простой способ очистки форсунок — присадки в топливо. Специальные жидкости вместе с бензином заливаются в бак и проходят по всем элементам топливной системы, очищая их. Такая мера обоснована для новых автомобилей, в которых степень загрязнения находится на минимальном уровне. Но качественно очистить форсунки и другие элементы системы присадки не смогут.
