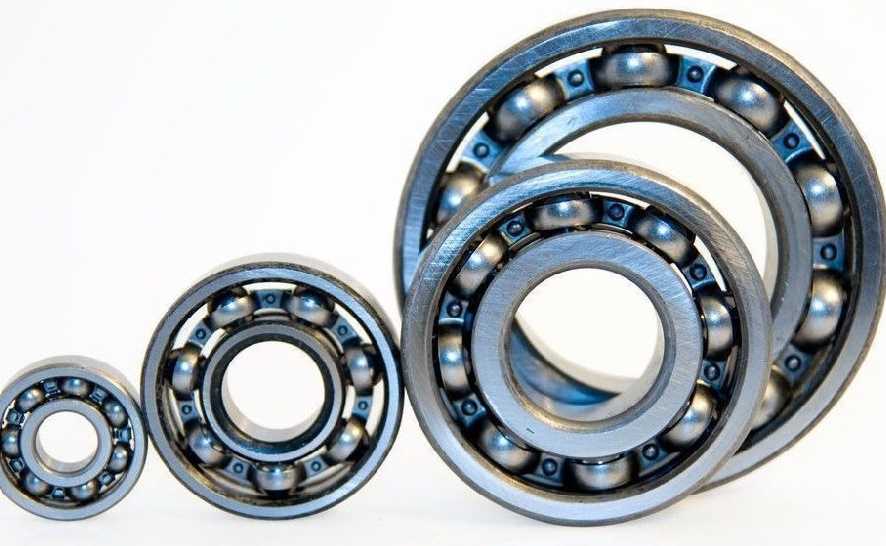

Таблица размеров шариковых подшипников

Диагностика и ремонт передней подвески

Ремарка: для того, чтобы не повторятся каждый раз, нужно чтобы вы для себя поняли прописную истину: в 80% случаев при выявлении неисправностей каких-либо деталей подвески, их необходимо менять. В понятие «ремонт подвески» входит именно работа по замене неисправных деталей передней и задней подвески.

Наиболее характерные работы по ремонту подвески:

1. Амортизаторы.

Проверка внешнего вида и работоспособности амортизаторов, опорных чашек, пружин. Визуальными критериями оценки исправности амортизаторов является наличие подтеков жидкости. В этом случае нужно думать о замене амортизатора, в крайнем случае, о ремонте. Но, ремонт амортизаторов – это ненадолго.
Недостаточное сопротивление амортизатора при сжатии, говорит об износе или разрушении внутренностей: штока, направляющей втулки или дисков клапана сжатия

Здесь же обратите внимание на пружины. Замена пружин передней подвески дело несложное, и вполне выполнимое в одиночку

Наиболее характерная неисправность пружин – лопается наконечник первого витка.
Скрип или стук амортизатора сигнал к замене резиновых втулок или подтяжке гаек крепления амортизатора. Либо, неприятное – внутренности нужно менять. Если у вас разборные амортизаторы, то ремонт амортизатора в данном случае – реальное дело. Не забудьте – замена или ремонт амортизаторов производится только парой на одной оси. Так же, как, например, замена тормозного диска.

2. ШРУСы, шаровые опоры, рулевые наконечники.

• Эти узлы проверяем дедовским способом – в поддомкраченном состоянии, дабы разгрузить подвеску, монтировкой и руками ищем люфт всех узлов по очереди.
• Визуально определите целостность резиновых (силиконовых) защитных чехлов. При наличии люфта в том или ином узле наиболее правильное решение – замена детали. Не нужно испытывать судьбу в состоянии «аещёпоездит». Когда ШРУС начнет трещать при повороте, а шаровую вы услышите, может быть уже поздно.

3. Рычаги подвески. Из строя выходят не так уж и часто, но внимания требуют.

• ремонт рычагов подвески производится в случае деформации полки усилителя верхнего рычага.
• если в результате деформации оси нижнего рычага, не регулируются углы установки передних колес, то требуется замена рычагов передней подвески. Замена рычага передней подвески не является парной операцией, как замена амортизаторов или замена тормозных дисков.

4. Подшипники ступиц колес. В случае износа либо повышенного зазора: регулируется зазор или производится замена подшипника.

5. Тормозная система. Диагностика или ремонт тормозных дисков, тормозных колодок, барабанов и шлангов производится по технологии описанной в руководстве для конкретной модели. Нужно учитывать нюансы каждой системы.

6. Все резинометаллические шарниры, резиновые втулки и прокладки в случае их деформации, ослабления в гнёздах или видимых дефектов в виде трещин (разрывов) желательно менять сразу. Зачастую именно они служат причиной надоедающих стуков подвески.

Удачи вам при ремонте подвески своими руками.

Главная →

Обслуживание и Ремонт → Ходовая часть →

Устранение люфта

Для устранения люфта 1-1.5 мм процедура почти одинакова для всех автомобилей:

• Ослабляются болты на ступице, которая подвергается регулировки;
• Выбивается защитный колпачок, закрывающий гайку регулировки, для этого можно использовать отвертку и молоток;
• Вытаскивается стопор, предварительно сжав его круглогубцами, или отогнав фиксирующие усики;
• С помощью специальных ключей или отвертки закручивается ступичная гайка до упора, после чего ее необходимо ослабить на одну четверть оборота;
• Далее ещё раз проверяется люфт, затем прокручивается колесо в обе стороны. Если гул, пощелкивание, или другие посторонние звуки, остались необходима замена обойм.

На заметку! Цилиндрические ступичные подшипники не регулируются.

Давайте для примера рассмотрим замену ступичного обойм автомобиля ВАЗ – 2110

Для выпрессовки ступичного подшипника потребуется инструмент:

• специальные зажимы или слесарные тиски;
• набор для выпрессовки и запрессовки ступичных подшипников;
• набор, отверток и тонкие плоскогубцы;
• гаечные ключи, съемник для снятия втулок, молоток;
• динамометрический ключ;
• смазка литол или зарубежный аналог

Ступицы переднеприводных и заднеприводных автомобилей различные. Поэтому отличаются и операции для смены. Схожесть конструкций в том, что изделий два – внутренний и наружный. Наружный подшипник всегда находится в ступице, а у внутренних конструкция разная, например, у переднеприводного автомобиля внутренний находится в поворотном кулаке. Имея навыки по замене обойм с этими также проблем не возникнет. Еще для заднепроходного автомобиля скорее всего потребуется специальный съемник. Все приспособления нужны для того чтобы не повредить посадочную поверхность под внутренние и наружные втулки.

Снимается передний колпачок с диска

При его снятии необходимо обратить внимание на плотность посадки в гнезде. Плотная посадка хорошо защищает от грязи внутреннюю часть втулки;
При помощи отвертки выводим стопор ступичной гайки, предохраняющий ее от раскручивания;
Затем слегка ослабляется гайка ключом, но полностью не откручивается;
Откручиваются гайки крепления нужного колеса

Для этого предварительно ослабляются гайки крепления на неподдомкраченном колесе;
Снимается суппорт тормозных дисков, открутив болты их крепления. Лучше сразу его подвесить его на проволочные петли чтобы не мешали дальнейшей работе;
Снимается тормозной диск, открутив крепление диска к ступице;
Выкручивается до конца ступичная гайка и снимается шайба;
Специальный съемником снимается ступица из поворотного кулака;
У заднеприводных автомобилей марки ВАЗ это процедура не займет по времени. Переднеприводные автомобили требуют чуть больших усилий: откручивается крепление шаровой опоры к поворотному кулаку; снимается ШРУС;
Зажимается поворотный кулак специальные зажимы или тисы, снимается стопорное кольцо с помощью специального приспособления достаются обоймы;
Для заднеприводных автомобилей выпрессовываются подшипники из втулочной части, для этого может понадобится съемник;
Очищаются поверхности втулок от загрязнений;
Устанавливается внутренний подшипник в поворотный кулак с помощью специального набора для выпрессовки и запрессовки ступичных подшипников;
На автомобилях ВАЗ заднего привода подшипники запрессовываются в ступицу. Имеющиеся уплотнительные сальники лучше заменить на новые;
Смазываем посадочную поверхности втулок литолом;
Производится сборка ступиц в обратной последовательности;
Гайка ступицы затягивается с усилием в соответствии с руководством на ремонт данной марки. Контроль производится динамометрическим ключом.

Подставка своими руками — готовые схемы

Сделать подставку под автомобиль можно своими руками. В сети представлены чертежи и схемы. Но нарисовать макет можно и самим.

Как видно по фото подставок под автомобиль, сделанных своими руками, обычно создают простые треноги из дерева без регулировки. Они применяются для ремонта и обслуживания легковых машин. Подпорки легкие, но выносливые.

Но встречаются и схемы более сложных конструкций, позволяющих регулировать высоту. Их создание обычно требует опыта работы с металлом и занимает чуть больше времени. Но зато такая подставка под машину своими руками подходит для сложного ремонта и тяжелого транспорта.

Для чего нашей машине ступичный подшипник?

Этот элемент обеспечивает свободное вращение или качение, в зависимости от детали, которую он фиксирует. Также у него есть вторая функция, которую он выполняет, это надежное восприятие нагрузки и стабильная передача на другие элементы. Если рассматривать этот подшипник, то он, чаще всего, применяется в конструкции легковых и грузовых автомобилей.

Как передний, так и задний ступичный подшипник, выдерживает огромное количество нагрузок, поэтому обладает высокой прочностью. Высокое давление оказывается на них при торможении или при наборе скорости во время езды. Принцип работы данной детали очень прост: она обеспечивает ровное вращение колеса вокруг своей оси. Задние и передние подшипники выполняют одну и ту же функцию, но само устройство деталей отличается друг от друга.

Замена переднего ступичного подшипника

Замена переднего ступичного подшипника требует тщательной подготовки рабочей зоны. Следует внимательно осмотреть детали, с которыми предстоит иметь дело, прикинуть, как лучше снимать подшипник, подготовить необходимые инструменты

Следует принять во внимание, что на передних ступицах ведущих колес может устанавливаться по два подшипника

Чтобы заменить подшипник ступицы на переднем колесе, необходимо:

1. С помощью отвертки снять заглушку подшипника с переднего колеса и расконтрить и ослабить ступичную гайку.
2. Вывесить колесо.
3. Суппорт подвязать к детали подвески для исключения зависания его на шланге переднего тормоза. После этого отжать его отверткой и снять с поворотного кулака.
4. Открутить болты тормозного диска от ступицы и снять.
5. Отверткой поддеть стопорное кольцо и снять.
6. С помощью съемника выпрессовать подшипник ступицы.
7. Осмотреть посадочное место подшипника, очистить его от коррозии и грязи, старой смазки, нанести новую смазку.
8. Новый подшипник, не допуская его перекоса, запрессовать в ступицу с помощью съемника.
9. Поставить на место стопорное кольцо.
10. Подшипник закрепить на оси упорной шайбой и гайкой.
11. Затягиванием гайки отрегулировать вращение колеса для исключения люфта.

Завершив работы, сделать пробный заезд для проверки наличия шумов в подшипнике. После этого еще раз проверить наличие люфта в рулевом управлении. Существуют и другие способы как заменить передний ступичный подшипник. Может использоваться метод выколачивания с помощью обрезка трубы подходящего диаметра, нагрев ступицы и пр

Они требуют внимания и осторожности

Опытные автомастера знают, как заменить задний ступичный подшипник. Эта процедура значительно проще, чем при замене переднего. Ступицы этих подшипников на задней независимой подвеске практически такие же, как передние. Разница только в отсутствии поворотного кулака. Вид подшипника может меняться в зависимости от модели машины.

Как запрессовать подшипник ступицы своими руками

И только в случае «мертвого» прикипания обоймы прибегать к экстренным мерам. Принцип выпрессовки и запрессовки заднего ступичного подшипника ничем не отличается от работы, проделанной с передней осью.

Если вы меняете шарикоподшипник переднего колеса кустарным методом, уделите внимание следующим советам:

1. старый подшипник можно использовать в качестве обоймы для запрессовки.
2. в качестве обоймы для выпрессовки можно использовать торцевую головку подходящего диаметра;

ударять по обойме следует с равномерным усилием. Бить нужно по противоположным сторонам либо, равномерно продвигаясь в одном направлении. Главное, чтобы не было перекосов.

Поскольку отверстие расширилось, то с выполнением данной задачи не должно возникнуть каких-либо проблем. Когда все детали остынут, можете попробовать вытащить подшипник – вряд ли у Вас это получится. Естественно, что второй вариант будет стоить дороже.

Универсальный съемник подшипников ступицы своими руками

Покупка съёмника не всегда оправдывается, так как применяется при эксплуатации и ремонте авто не так часто, поэтому если есть желание, можно сделать инструмент своими руками.

Так же у самодельных инструментов есть преимущества:

• Проверенный материал.
• Возможность сделать под свои размеры.
• Стоимость ниже, чем у покупного приспособления.
• Возможность доделки или переделки.

Трех захватный самодельный инструмент

Данный тип инструмента самый сложный в изготовлении, так как имеют своеобразную форму деталей, и нуждается в точных размерах для их сопряжения.

Требуемые инструменты и материалы:

1. Болгарка с отрезным диском по металлу;
2. Лист 1 м2 толщиной 10-20 мм;
3. Шпилька М18х1,5х 400 мм;
4. Две гайки М18х1,5 высота 20 мм;
5. Отрезок трубы наружный диаметр 89 мм, толщина стенки 7 мм;
6. Болты М10 для подвески лапок в проушины;
7. Сварочный аппарат.

Лапы вырезают из листа 10-20 мм, L = 200-220 мм, крестовину изготавливают из гайки М18х1,5, либо вырезают болгаркой из цельного листа. Размечают контуры крестовины, вырезают, по центру сверлят отверстие, затем метчиком М18х1,5 нарезают резьбу.

Второй вариант: приварить к листу гайку, вместо нарезки резьбы. В проушинах делают отверстия под болты М8 или М10.

Видео: «Изготовление трех захватного приспособления»

Чашечный съёмник

Основная часть инструмента: шпилька М18, чашка и сменные диски. Болт с резьбой и гайку можно подобрать в магазине, а вот остальные детали придется заказывать у токаря по эскизу или чертежу.

На ВАЗ 2108, 2109, 2110, 2111 подойдут шайбы— 30, 34, 37, 77 мм, чаша (кольцо) — 77 мм. Для других марок автомобилей найдите оригинальный номер детали и её размеры, а далее вырежьте подходящие шайбы и чашки.

Видео: «Чашечный съемник своим руками»

Двух захватный съемный инструмент

Имея любительские навыки сварочных работ, двух захватное приспособление изготавливают из пластин, гаек, шпилек.

Не самый простой способ изготовить ССП в гаражных условиях, для его сборки этого понадобится:

1. Лист 5 мм;
2. Болт М 14х1,5х 240;
3. Болты с гайками М6;
4. Гайки М14.

Видео: «Двух захватное приспособление своими руками»

Съёмная траверса для выпрессовки

Данный вариант подходит для выпрессовки и запрессовки шарикоподшипника из ступицы, не снимая её с кулака. На фото представлен пример такой конструкции.

1. Берётся один или две прочные стальные пластины, сверху просверливается отверстие под болт и приваривается гайка.
2. Снизу соосно приваривается вторая гайка.
3. Далее делают отверстия под болты М10 с равными интервалами. Лапки вырезаны из пластины 10 мм.
4. Две пластины стянуты болтами. Между ними находится длинный болт М16.

Единственная покупка — коронка под размер обоймы шарикоподшипника. Нужные шайбы вырежьте из полосы 10 мм.

Потребуется инструменты и материалы:

1. Болгарка;
2. Сварочный и сверлильный аппарат;
3. Отрезок трубы внутренний D 75 мм;
4. Полоса 70х30х5, 2 штуки;
5. Болты М6 с гайками 4 штуки, контр гайки 8 штук
6. Шайба толстостенная Д 45мм.

Чертежи для самостоятельного изготовления съемников:

Нажмите на интересующий вас чертеж для его увеличения.

Как то давно пришло время менять передний ступичный подшипник. Съемника нет, в магазинах не во всех имеется, на рынок далековато, Но есть кучка металлолома. Включил МОЗЪГЬ, в руки штангель и понеслось. Единственное что купил такой съемник для шаровых, надоело и неудобно их монтировкой выковыривать.

Вот такой весь набор.

Кусок 75мм трубы длинной 50мм, две полоски 70х30х5 скрепленные болтами на 6,шайба очень толстостенная D45мм, болт М16 и самое главное коронка для розеток на 65.Из коронки надо удалить победитовые зубы, мне повезло и за меня это сделала арматура в бетонной стене)))

Для того чтобы снять ступицу две шпильки или болты с полной резьбой длинной 75мм.

Так их устанавливаем.

Под гайки подложить шайбы и смочить ведешкой. Крутить надо гайки чтобы не завальцовывало резьбу. Ну а дальше все понятно по фотографиям.

Так вытягиваем подшипник.Очень толстая шайба изнутри.

Для начала надо забить слегка подшипник молотком. Обычно внутренняя обойма остается на ступице.Подрезаем болгаркой, наставляем зубило и лупашим молотком.Обойма ломается и снимается легко руками.Можно и с обратной стороны подрезать и расколоть ее пополам.

Съемник предназначения для снятия подшипников ступиц колес. Данное приспособление выбиралось исходя из задач, которые должны были решаться с его применением в процессе ремонтов и межремонтного обслуживания автомобильного транспорта.

Состав: Сборочный чертеж (СБ), Спецификация

Софт: Компас v13

Дата: 2012-02-07

Просмотры: 37 197

256 Добавить в избранное

Критерии выбора

При выборе автомобильных подшипников, необходимо учитывать следующие критерии:

• Тип. Выбирая подходящий расходник, необходимо правильно подобрать разновидность. Для того чтобы сделать правильный выбор, необходимо изучить модель, которая предусмотрена на автомобиле с завода.
• Материал, из которого изготовлен подшипник. Чаще всего используются стальные детали. Сталь проверена временем и прослужит длительный период. Однако также существуют керамические модели. Чаще всего используются такие детали на спортивных автомобилях.
• Вид. Выбирая подходящее изделие необходимо знать, что детали могут быть открытого и закрытого типа. Открытые модели имеют небольшую стоимость, однако требует регулярного смазывания. Закрытие типы содержат смазку в нужном количестве, и прослужат длительный период.
• Комплектация. При замене, необходимо дополнительно приобретать гайки, лифты и прочее. Многие популярные бренды предлагают такой расходный материал в комплекте.

Если автомобиль эксплуатируется часто, предпочтение необходимо отдавать проверенным маркам, которые неоднократно доказывали качество своего товара.

Неисправности и ремонт передней подвески

Передняя подвеска подвержена наибольшим нагрузкам, поскольку именно передняя ось первой встречает все дорожные препятствия. Кроме того, элементы управления автомобилем также располагаются спереди.

Каждая машина обладает своими особенностями. Это касается и подвески. Поэтому перед тем, как начать ремонт, рекомендуется обзавестись книгой для ремонта автомобиля, подвеску которого вы планируете ремонтировать.

В чем конкретно заключается ремонт? Следует запомнить, что почти в 100 % случаев потребуется заменить изношенные элементы на новые. Единственное, возможен ремонт амортизатора, но только в том случае, если он разбирается.

Какие узлы следует проверить в первую очередь:

1. Амортизаторы. На неисправность данного элемента указывает наличие подтеков под колесом. Если амортизатор не производит необходимое сжатие, это также говорит о неисправности штока, пружины или клапана сжатия.

   Как уже говорилось, ремонтировать можно только разборные амортизаторы, но все же рекомендуется производить полную замену изношенных узлов.

   Ремонт амортизаторов производится на всей оси автомобиля — то есть, если заменили под левым задним колесом, потребуется заменить и под правым задним.

Рулевые наконечники, шаровые, ШРУСы. Для диагностики этих элементов подвески потребуется приподнять автомобиль при помощи домкрата и воспользоваться монтировкой с целью обнаружения люфтов. Если в каком-то узле обнаружен хоть небольшой люфт, этот узел потребуется заменить.

Уделите особое внимание ШРУСам или шаровым. При обнаружении хоть малейшего треска производите замену изношенных узлов

В противном случае ШРУС может рассыпаться прямо во время движения, а это приведет к тому, что колесо вывернет, и машина сама больше двигаться не сможет.

Иногда выходят из строя рычаги подвески. Неисправность очень редкая, но, тем не менее, встречается у любителей ездить по бордюрам и ямам. Если рычаги повреждены или деформированы, потребуется их замена. Либо придется ездить с нарушенным развалом, что приведет к «поеданию» резины и сложностям в управлении авто.

Требуют замены и резинометаллические элементы подвески, если на них были найдены повреждения.

Подшипники скольжения

Данные детали служат опорой для вращающегося вала. Их конструкция включает в себя вкладыш, который выполнен из специального материала с антифрикционными качествами, и вал из закаленной стали.

Преимущества подшипников скольжения:

• небольшая чувствительность к вибрациям и ударам;
• осуществление работы на больших скоростях, в воде и агрессивных средах;
• разъемная конструкция;
• малые размеры в радиальном направлении;
• повышенная точность установки валов.

Слабые стороны этих деталей:

• довольно сложная смазочная система;
• потери мощности в процессе трения больше, чем у деталей качения;
• необходимость в использовании дефицитных материалов.

Разновидности подшипников скольжения:

1. Радиальные. Способны воспринимать радиальное воздействие.
2. Опорные. Призваны обеспечивать вспомогательную поддержку валов и осей в процессе вращения при осевой нагрузке.
3. Самоустанавливающиеся. Могут быть с разъемной и цельной конструкцией. Основная отличительная черта – наличие опорной шаровой поверхности у вкладыша.

Ходовая часть: устройство,принцип работы,ремонт,диагностика

Без ходовой части автомобиль попросту не смог бы двигаться, поскольку силовой установке вместе с трансмиссией и приводом попросту некуда бы было передавать крутящий момент.

Ходовая часть авто включает в себя колеса, которые и воспринимают этот крутящий момент, вращаются и передвигают автомобиль. Однако это не основная задача ходовой части. Автомобиль передвигается не по идеально ровной поверхности, всегда на дороге имеются изгибы, выступы, ухабы, ямы и т. д.

Если бы колеса крепились к кузову авто или раме без подвески – второй составляющей ходовой части, то о комфортабельности говорить бы не приходилось – практически все неровности сразу бы передавались на кузов, лишь немного снижаясь амортизацией пневматической шиной колеса. Так что ходовая часть не только приводит в движение авто, но еще и обеспечивает комфортабельность путем снижения колебательных движений от колеса на кузов.

Подвеску, снижающую колебательные движения, начали применять еще до появления самого автомобиля. Некоторые кареты оснащались элементами из пружинистой листовой стали. Данные элементы состояли из двух стальных дуг, соединенных между собой шарнирно. Верхняя дуга крепилась к самой карете, а нижняя – к оси колес. При движении эти пружинистые дуги частично воспринимали на себя и гасили вибрацию от оси колес. Подвеска кареты и стала прообразом зависимой подвески автомобиля.

Суть же самой подвески – возможность вертикального перемещения колеса относительно кузова или рамы при движении по неровностям. Благодаря элементам подвески воздействие, которое воспринимает колесо от дорожного покрытия, не передается на кузов, а поглощается. То есть, крепление колеса в автомобиле является не жестким относительно кузова.

УСТРОЙСТВО ХОДОВОЙ ЧАСТИ

Ходовая часть автомобиля состоит из колес, моста, подвески и рамы или кузова. Может иметь место наличие дополнительных элементов, однако главная роль отдана вышеперечисленным деталям. Каждый элемент играет свою роль, но их общая цель – свести к минимуму колебания, тряску и иные вибрации автомобиля во время езды – в этом и заключается функция ходовой части.

Рама и кузов являются костяком, к которому крепятся основные элементы подвески. Рама принимает участие в формировании ходовой. Для легковых автомобилей используется кузов, и именно к нему крепятся элементы ходовой части, а остальные элементы крепят к каркасу.

Чем прочнее железо кузова, тем лучше автомобиль будет переносить тяготы бездорожья. Остальные участки обшивают профильным листом, который стоек к коррозии.

Подвеска служит для смягчения неровностей и гасит колебания, провоцирующие неровности на поверхности дорожного покрытия за счет исключения жесткого сцепления между кузовом и колесами и других деталей.

Подвеска имеет большой срок службы, однако он зависит от условий эксплуатации автомобиля. Нужно своевременно проводить диагностику и бережно эксплуатировать авто.

Подвески бывают зависимыми и независимыми. Если подвеска зависимая, то задние колеса будут связаны между собой при помощи соединяющей балки. На независимой подвеске соединяющая балка отсутствует.

Мосты служат для соединения двух колес, а также для осуществления опорной функции для остова автомобиля. На легковом авто они крепятся к кузову, на грузовом – к раме. Предназначение мостов – удерживать не только вес самого авто, но и его пассажиров, поэтому материалом для их изготовления служит прочное железо.

Колеса первыми берут на себя удар и страдают от несовершенств дорог, попадая в ямы и наезжая на кочки. Чем бережнее вы относитесь к своему автомобилю, тем дольше прослужат его детали.

Фото процесса замены подшипников своими руками

Также рекомендуем просмотреть:

• Замена масла в двигателе своими руками
• Регулятор оборотов своими руками
• Ремонт двигателя своими руками
• Бампер своими руками
• Покраска авто своими руками
• Полировка автомобиля своими руками
• Полировка фар своими руками
• Замена порогов своими руками
• Регулировка карбюратора своими руками
• Как заменить свечи
• Багажник своими руками
• Замена лобового стекла своими руками
• Химчистка салона своими руками
• Ремонт кузова своими руками
• Камера заднего вида своими руками
• Промывка форсунок своими руками
• Прицеп своими руками
• Замена сцепления своими руками
• Ремонт стартера своими руками
• Ремонт АКПП своими руками
• Регулировка фар своими руками
• Минитрактор своими руками
• Ремонт рулевой рейки своими руками
• Шумоизоляция автомобиля своими руками
• Тюнинг ваза своими руками
• Ремонт генератора своими руками
