Универсальный съемник подшипников своими руками: как сделать для снятия со ступицы или генератора и других конструкций, чертежи и видео

Процесс в деталях – пошаговая инструкция для новичков

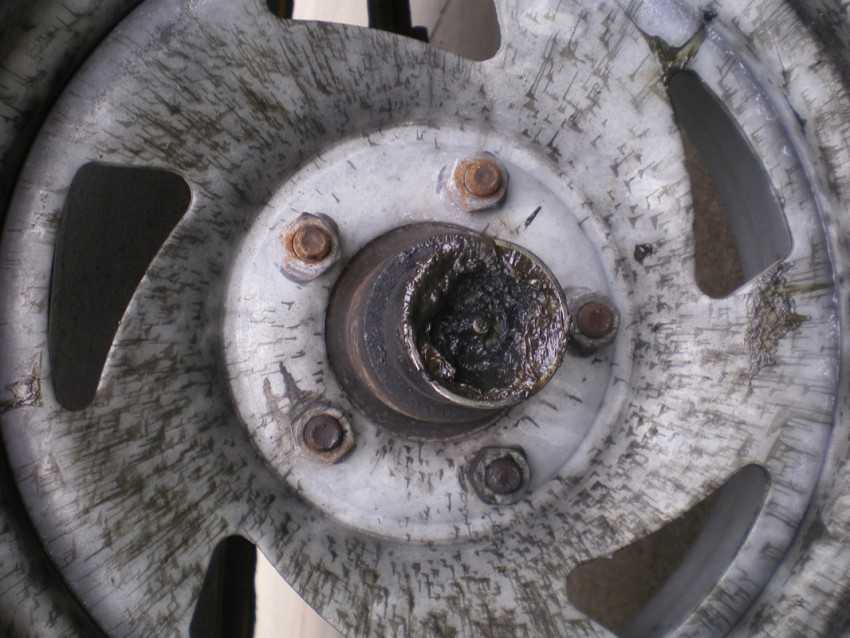

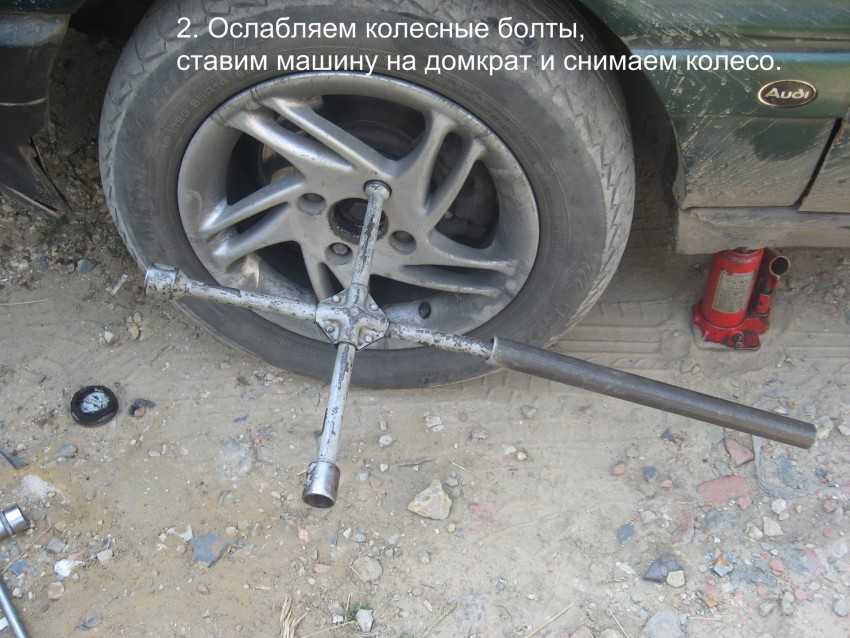

После выполнения этих процедур снимите переднее колесо, далее используя широкую отвертку, удалите защитный колпачок ступицы. Следующий этап – это снятие суппорта с тормозного диска. Поверните барабан вместе со стойкой на себя и открутите болты крепления суппорта, после этого отведите его в сторону, что бы он вам не мешал.

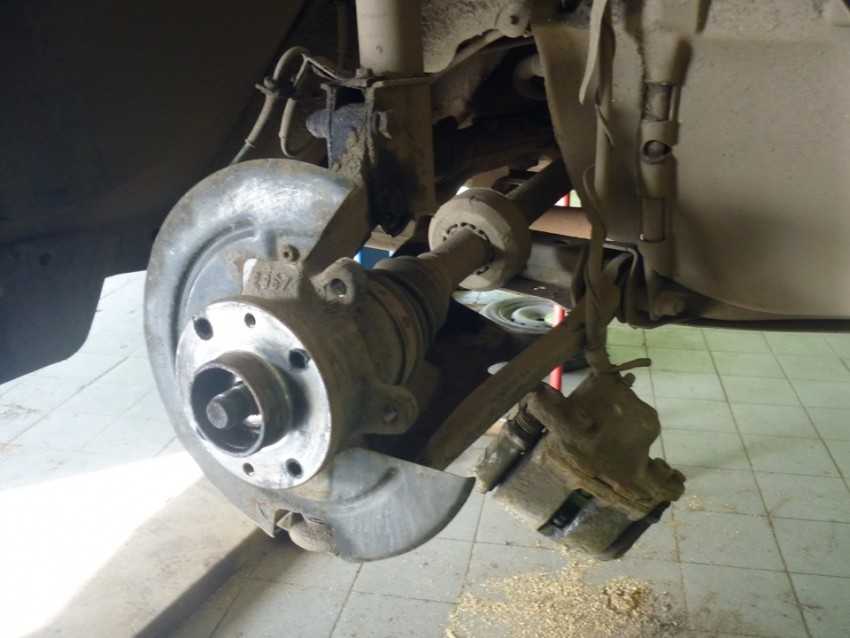

Потом приступаем к снятию шаровых опор и рулевого наконечника. При выполнении этих работ нужно предварительно обработать их веществом, которое удаляет ржавчину и облегчает процесс откручивания. Чтобы снять тормозной диск, достаточно открутить два болта, которые вкручены в ступицу, после этого открутить центральную гайку ступицы. Попробуйте это сделать ключом, если провернуть её не получается, тогда примените зубило. В центральной гайке есть канавка, которая позволяет вставлять зубило. На следующем этапе открутите стойку и вытяните ступицу с гранаты.

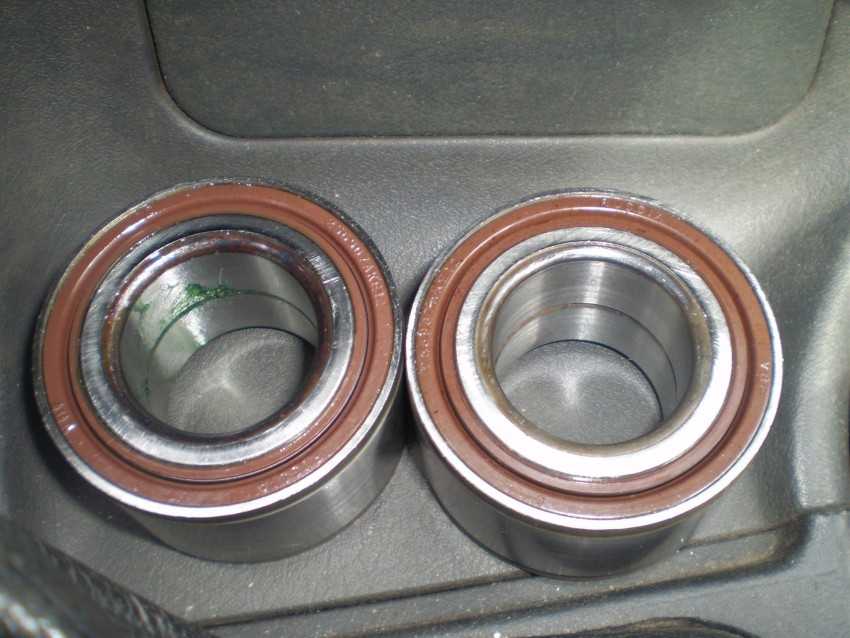

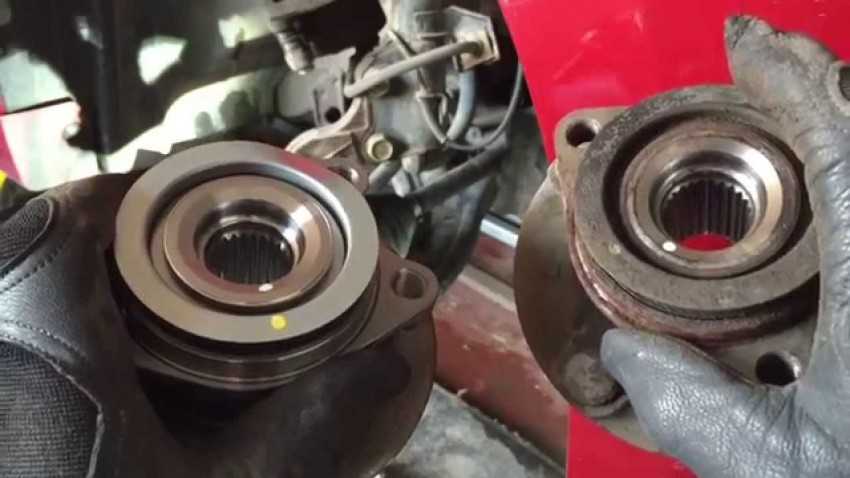

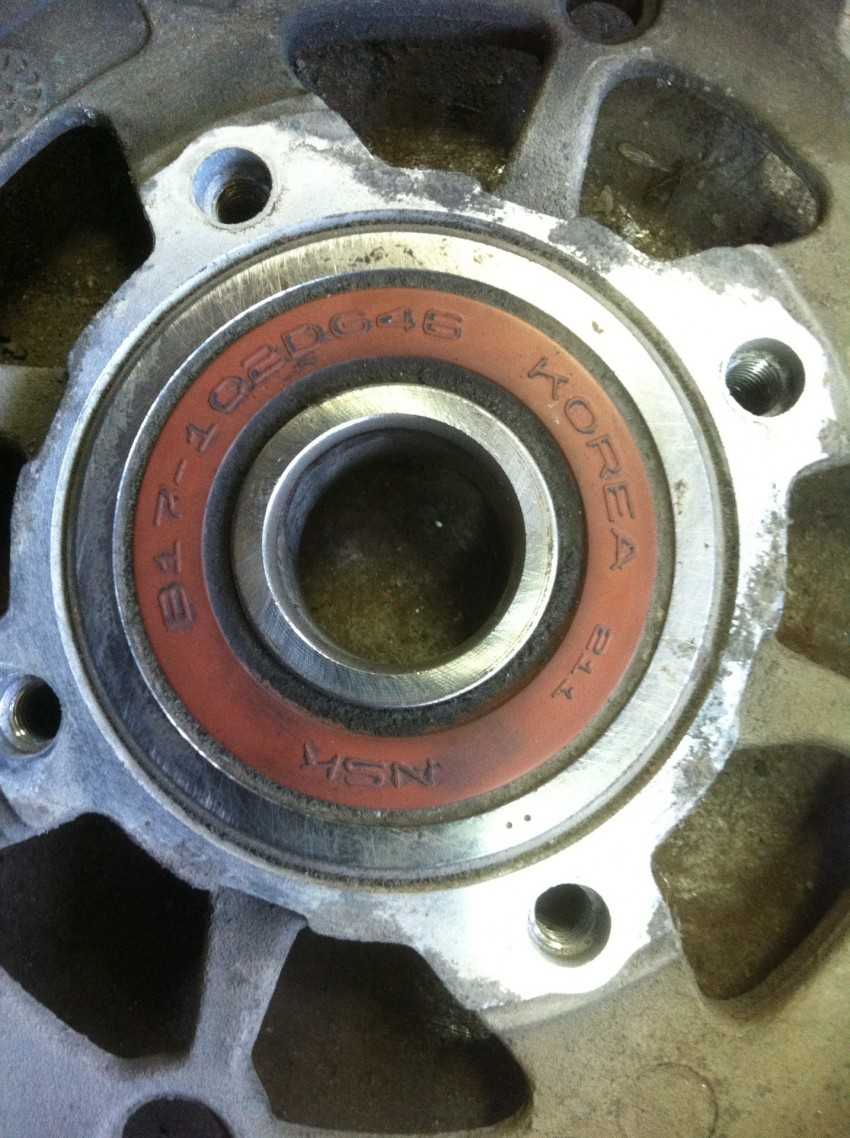

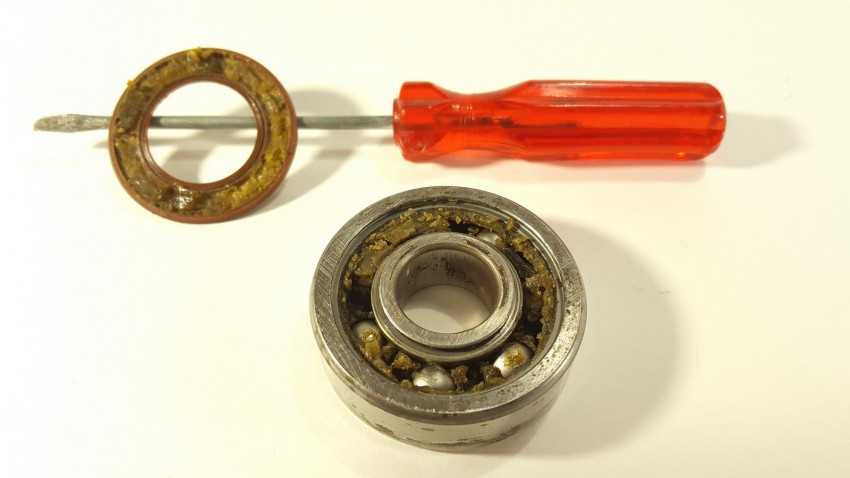

После того, как ступица снята, приступайте к ее ремонту. Подшипник ступицы стоит выбивать аккуратно, чтобы не повредить устройство механизма и гнезда. Если не получается сделать руками, тогда необходимо выполнить данную работу на прессовочном станке

Очень важно не повредить штопорное кольцо подшипника, так как в комплекте оно не всегда идет, поэтому действуйте аккуратно

Подшипник задней ступицы колеса снимается намного легче и не разрушается при демонтаже, да и срок службы у него побольше. После замены подшипника соберите все аккуратно в обратном порядке и отправляйтесь на СТО –вам нужно сделать развал-схождение колес авто, так как при снятии рулевой тяги предыдущие настройки сбиваются.

  • Ступица переднего колеса – как вычислить поломку?
  • 1. Причины поломки ступицы: почему нагревается?
  • Ремонт ступицы переднего колеса своими руками
  • Как произвести замену или ремонт в деталях

Главное, на чем должно быть сосредоточено внимание любого водителя — это безопасность на дороге и касается это не только выполнения правил дорожного движения

Не последнюю роль в избежании возможных аварийных ситуаций играет техническое состояние транспортного средства, поэтому для любого владельца автомобиля так важно вовремя заметить и устранить появившиеся неисправности. В первую очередь это утверждение касается деталей ходовой системы, к которой относят ступицы передних и задних колес

Тему исправной работы последних мы с Вами уже обсуждали чуть ранее, а сегодня поговорим про устранение проблем в передней ступице

В первую очередь это утверждение касается деталей ходовой системы, к которой относят ступицы передних и задних колес. Тему исправной работы последних мы с Вами уже обсуждали чуть ранее, а сегодня поговорим про устранение проблем в передней ступице.

1. Причины поломки ступицы: почему нагревается?

Определить неисправности ходовой системы автомобиля, опытный водитель сможет исходя из характерных признаков, таких как:

– неравномерное стирание протекторов покрышек;

– чрезмерное раскачивание кузова в процессе поворота или при торможении; частое отклонение машины от прямолинейного движения;

– протекание и сжатие амортизаторов; повышенный уровень вибрации; появление посторонних звуков, сопровождающих движение транспортного средства.

Выход из строя данной детали довольно распространенная проблема, особенно учитывая качество дорожного покрытия в нашей стране. Она обеспечивает крепление колеса, которое за счет вращения гранаты заставляет двигаться и саму ступицу. Также, кроме колесного диска, к ней крепятся шаровые опоры и тормозной диск. Учитывая специфическое устройство ступицы, нельзя сразу определить, что именно с ней не так, поскольку причин поломок может быть несколько. Однако, не заметить проблему очень трудно, поскольку все неисправности довольно ощутимы. Так, например, первым признаком выхода из строя этой детали является появление в процессе движения неприятного звука (гула), интенсивность которого может меняться в зависимости от скорости езды и силы торможения. Но даже опытный водитель не всегда сможет понять с какой стороны транспортного средства появилась проблема, поэтому, для полной диагностики лучше поднять машину на домкрат и вручную покрутить оба колеса.

Разберем, что представляет собой конструкция съемника для подшипника

Съемник для подшипника — это приспособление, как правило, выполненное из стали и состоящее из нескольких лап захвата и металлического стержня. Такой вид инструментов применяется для жесткого захвата подшипника с целью снять его. Процесс снятия подшипника происходит за счет стягивающего усилия. От качества конструкции зависит легкость работы съемника и отсутствие риска травм.

Виды механических съемников:

  1. Съемники с двумя лапами захвата.
  2. Съемники с тремя лапами захвата.
  3. Внутренние съемники.

Съемники с двумя лапами захвата это довольно простой и надежный механизм. Выполнен из сплавов стали высокой прочности. Позволяет легко контролировать процесс работы.

Съемники с тремя лапами захвата это те же съемники с двумя лапами, но усовершенствованные. Как правило, выполнены из инструментальной стали твердых сплавов.

Внутренние съемники используются для снятия валов муфт, когда деталь прочно прикреплена к конструкции.

Также существует еще один негласный вид съемника — это специальный. Как правило, с помощью него снимают генераторы, цилиндры, моторы. Такие съемники эксклюзивные, изготовлены по вашим конкретным размерам. В этом главный плюс такого изделия, вы можете быть уверены, что съемник на все сто процентов выполняет свои обещания.

Сегодня мы разберем, как сделать надежный, а главное простой съемник, который вас выручит в трудную минуту. Для этого нам понадобятся:

  • Кусок толстой трубы.
  • Пластина из стали.
  • Гайка, болт.
  • Краска.
  • Стержень.
  • Сварочный аппарат.
  • Болгарка.
  • Дрель.
  • Токарный станок.
  • Шлифовальный диск.

Делаем съемник для подшипников

Очень крутая и полезная вещь. Съемник для подшипников. Пригодится труба, железная пластина, большая шайба, болт, гайка.

Для начала отметим на трубе размер, который необходимо отпилить. Полученному отрезку приварить шайбу. Ровно поставим на отверстие гайка и приварим. Почистим неровности болгаркой. Отмерить 1,5 сантиметра, сделаем пропил. С другой стороны тоже самое. Отрежем два небольших кусочков от пластины. Они будут вставлены в две прорези. Получился съемник.

Как работает этот инструмент? Одеваем на подшипника. Заходим за него две пластинки. Вращаем болт. Он упирается в вал и стягивает подшипник с него. С помощью этого приспособления можно без проблем убрать его с генератора и электродвигателя. Наружный диаметр детали не должен превышать внутренний размер трубы.

Видео AVTO CLASS.

КУПИТЬ

Вторая идея

Айрат Валиахметов — ведущий одноимённого канала на youtube разработал свою оригинальную идею. В магазине такие инструменты стоят недешево. Поэтому решила сделать сам. Взял металлическую полосу шириной 30, толщиной 4 миллиметра. Нарезал её полосками. Сварил. Пластины. Зацепы, чтобы захватывать подшипника. Делаются два пропила болгаркой. Вставлены две гайки, приварены. Червяка взял от старой советской струбцины. Сталь каленая. Чтобы инструмент получился универсальным, сделал по 4 отверстия с каждой стороны. Можно ставить на любую ширину. Если надо, лапы вытаскиваются, переворачивается на другую сторону. Можно вытаскивать подшипник.

На изготовление инструмента понадобилось 2 часа.

izobreteniya.net

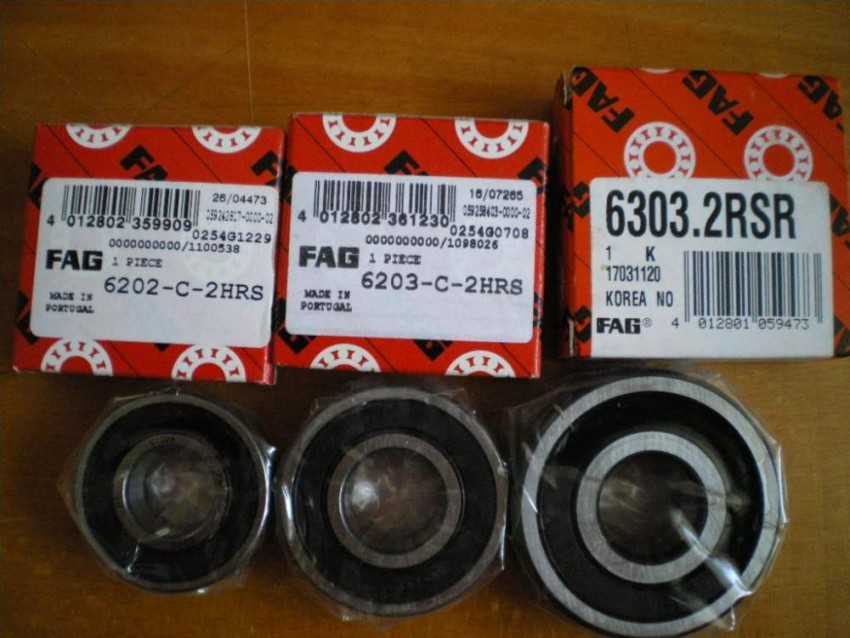

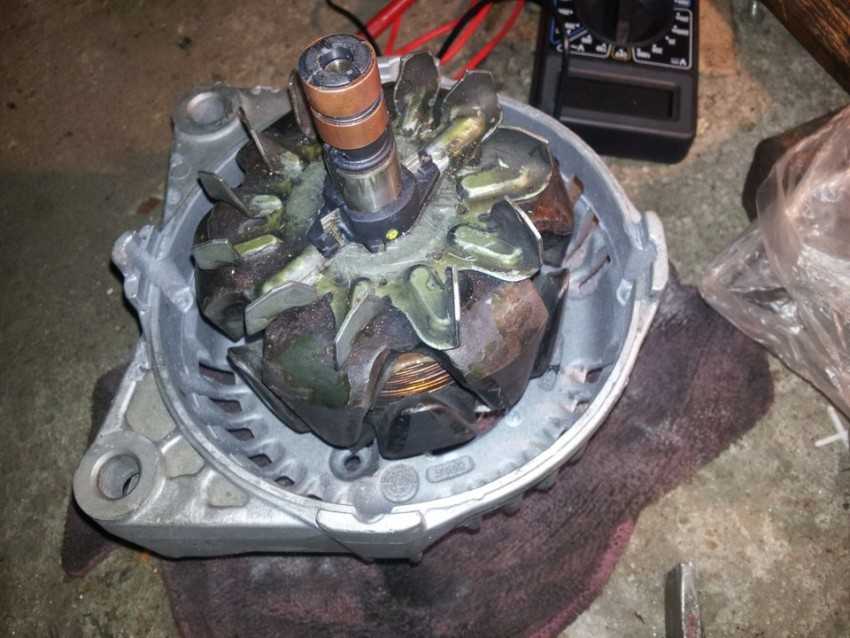

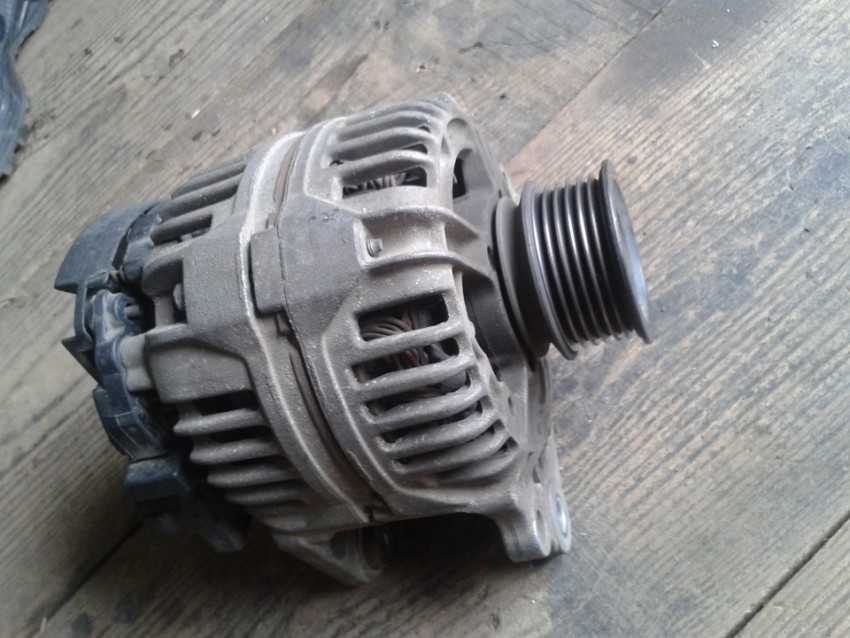

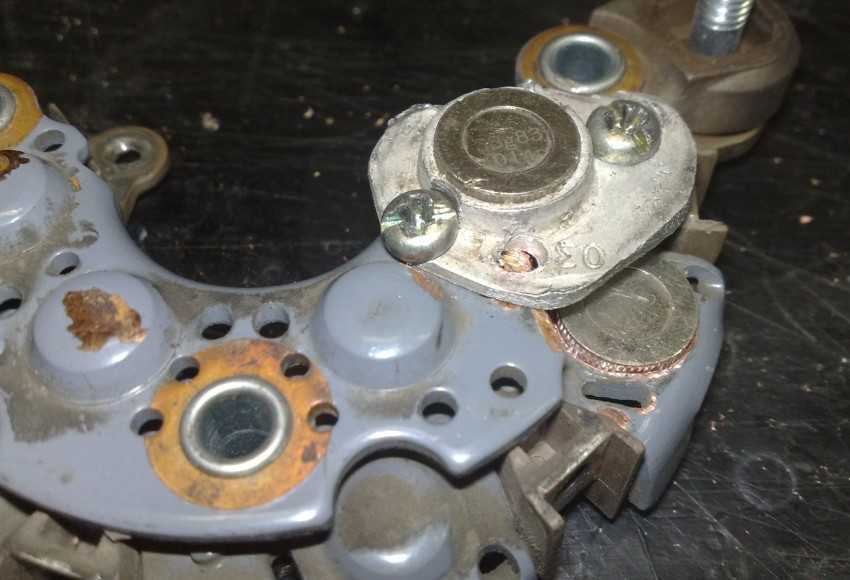

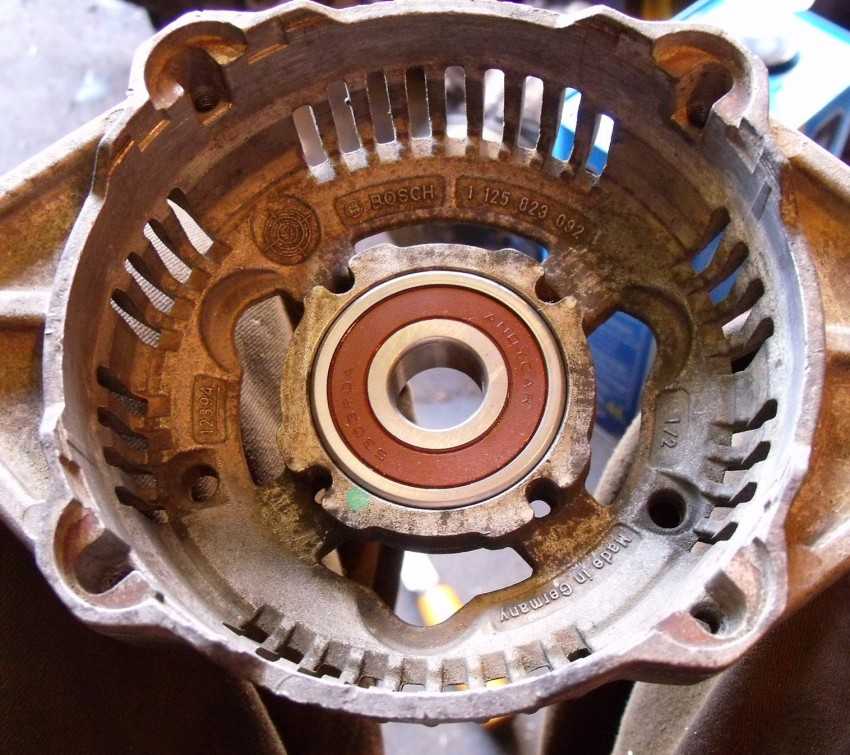

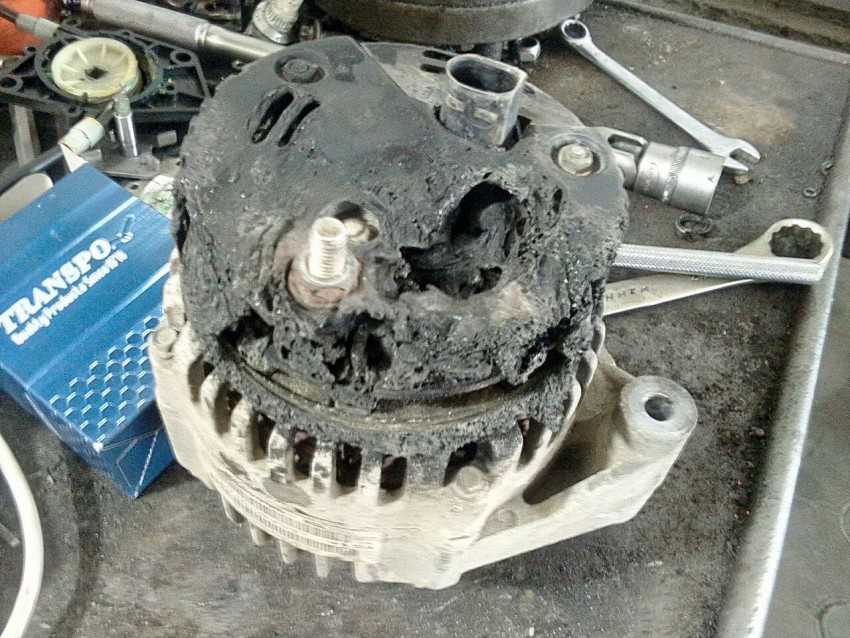

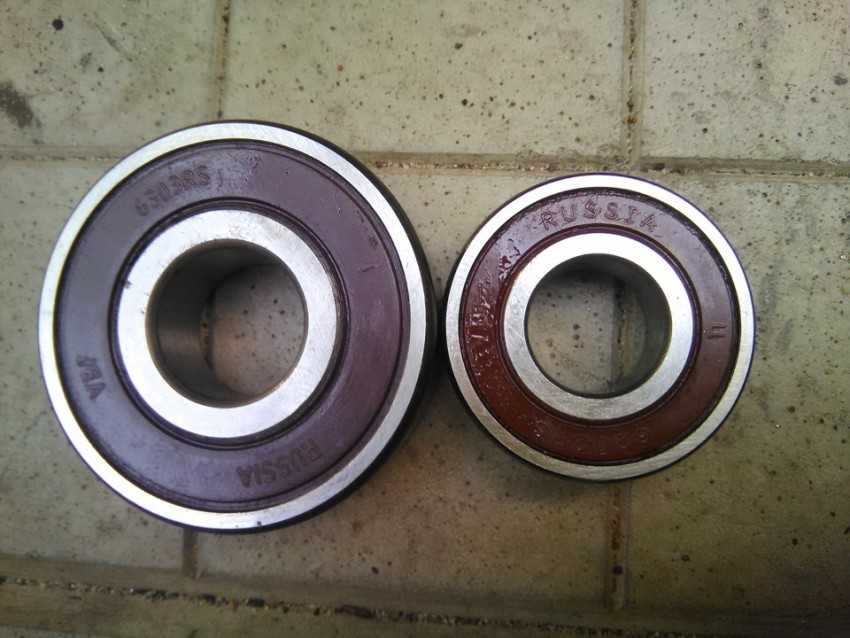

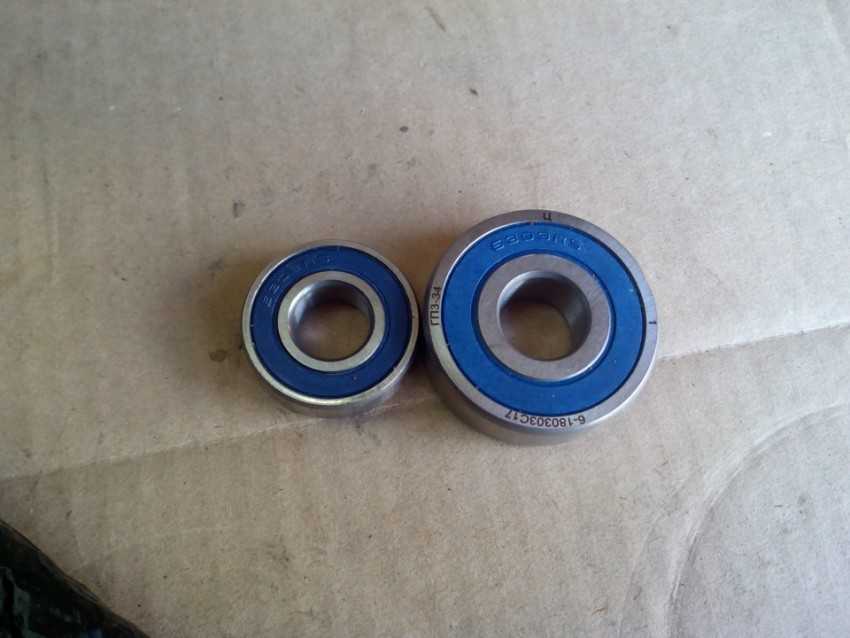

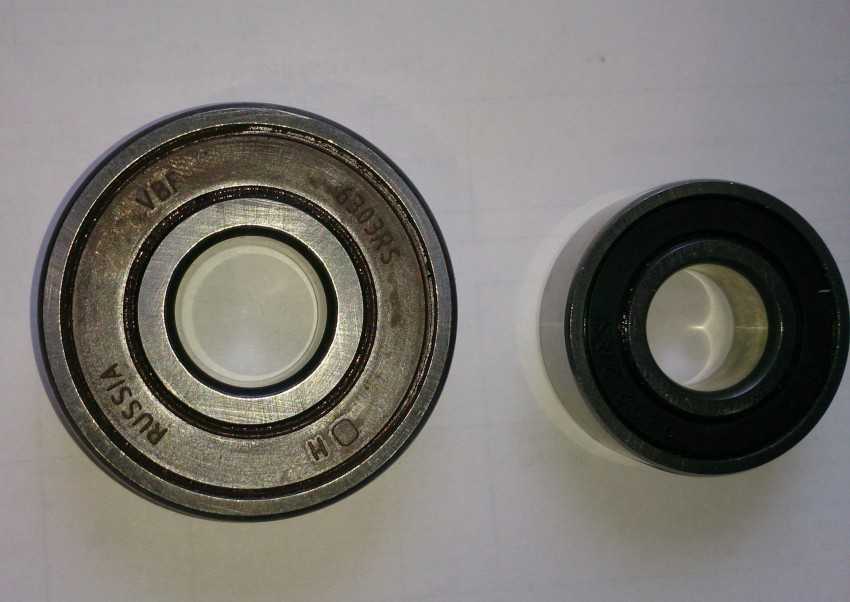

Фото процесса замены подшипников своими руками

Также рекомендуем просмотреть:

  • Замена масла в двигателе своими руками
  • Регулятор оборотов своими руками
  • Ремонт двигателя своими руками
  • Бампер своими руками
  • Покраска авто своими руками
  • Полировка автомобиля своими руками
  • Полировка фар своими руками
  • Замена порогов своими руками
  • Регулировка карбюратора своими руками
  • Как заменить свечи
  • Багажник своими руками
  • Замена лобового стекла своими руками
  • Химчистка салона своими руками
  • Ремонт кузова своими руками
  • Камера заднего вида своими руками
  • Промывка форсунок своими руками
  • Прицеп своими руками
  • Замена сцепления своими руками
  • Ремонт стартера своими руками
  • Ремонт АКПП своими руками
  • Регулировка фар своими руками
  • Минитрактор своими руками
  • Ремонт рулевой рейки своими руками
  • Шумоизоляция автомобиля своими руками
  • Тюнинг ваза своими руками
  • Ремонт генератора своими руками

Делаем съемник

Для работы вам потребуется болгарка, а также сварочный аппарат. Потребуется просверлить отверстие, поэтому запаситесь дрелью. Для создания такого приспособления, вам потребуется металлический профиль и уголок. Сборка устройства производится следующим образом:

  • Сначала подбираем подходящую по размеру металлическую трубу. От нее отрезают кусок 5-10 см.;
  • Берем толстое железо (8-9 мм.), и вырезаем из него круг, по диаметру полностью соответствующий трубе;
  • Привариваем получившийся кружок к трубе;
  • Берем профиль, и отрезаем от него 2 одинаковых куска. Длину нужно подбирать к своему автомобилю. Обычно, этот показатель выбирается из расчета 20-30 сантиметров;
  • Отрезаем от уголка 2 небольших кусочка;
  • Привариваем уголки к профилям. У вас должны получиться своеобразные крючки;
  • Замеряем диаметр ступицы;
  • Из листа железа вырезаем квадрат со стороной, равной диаметру ступицы;
  • В середине получившегося квадрата высверливаем отверстие;
  • Привариваем лист к торцам профилей;
  • На отверстие наваривается гайка. Она по размеру должна быть чуть меньше дырки;
  • Вкручиваем в гайку длинный болт, он будет выполнять роль толкателя;
  • На конец болта приваривается заготовленная труба с заваренным торцом.

Краткий обзор съёмников ступичных шарикоподшипников

Выбрать универсальный набор на все виды ремонта авто невозможно, так как диапазон действий ограничен:

  • разнообразием форм, размеров для зарядки в исходную позицию;
  • ограниченным рабочим пространством.

Чашечный – «Форсе 9T0311»

  1. Внутренние оправки 34-80 мм.
  2. Наружные оправки 44-90 мм.
  3. Размеры наружного диаметра чашек 44-90 мм.
  4. Шток (шпилька) с гайками.
  5. Пластины соответствуют широкому диапазону размеров.
  6. Поворотный кулак остается на месте.
  7. Набор входит в комплект пресса мастерской.
  8. Запрессовка-выпрессовка проходит одним приемом.

Трехзахватный – «KS TOOLS 630.3002»

Инструмент гаражного пользования. Применим в рабочей зоне ограниченного доступа.

  1. Долгий срок службы, если следовать руководством.
  2. Шарнирная конструкция лап входит в надежное зацепление.
  3. Снятие прикипевших детали с валов, осей машин.
  4. Широкий диапазон захвата — 20-230 мм.
  5. Максимальное усилие — 4,5 тонны.
  6. Размеры винтового штока — M18 x1,5 x 240.
  7. Размеры болтов под шарниры — 19 мм.

Двух захватный универсальный – «Kukko K-2030»

Инструмент из набора немецкого производителя Kukko — это продуманные формы захватных механизмов. На траверсе лапы двигаются по направляющим, винты подвески фиксируют заданное положение.

  1. Захват лапок под углом, параллельным оси силы натяжения.
  2. Надежность зацепления.
  3. Максимальное натяжение — 5,5 тонны.
  4. Лапки разворачиваются на 180 градусов.
  5. Широкий диапазон захвата.
  6. Двухстороннее действия.
  7. Применим в зоне ограниченного пространства.

Гидравлические съемники

Так же на рынке можно встретить гидравлические съёмники. Принцип действия гидравлических ССП схож с домкратами. Предназначен для слесарей ремонтных мастерских, не понадобится мускульная сила, ускорится время ремонта

Обращайте внимание на качество металла, вращение винтового штока, состояние шарниров

  1. сила воздействия на впрессовываемый узел достигает 20 т,
  2. сокращается время выполнения операции,
  3. снижается доля физических затрат.
  1. ограничение рабочей зоны применения,
  2. цена выше механического инструмента.

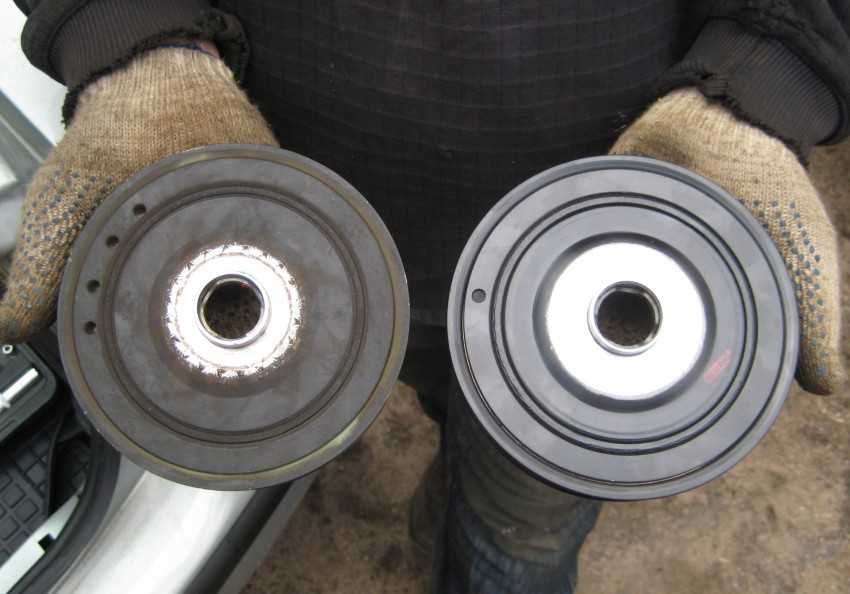

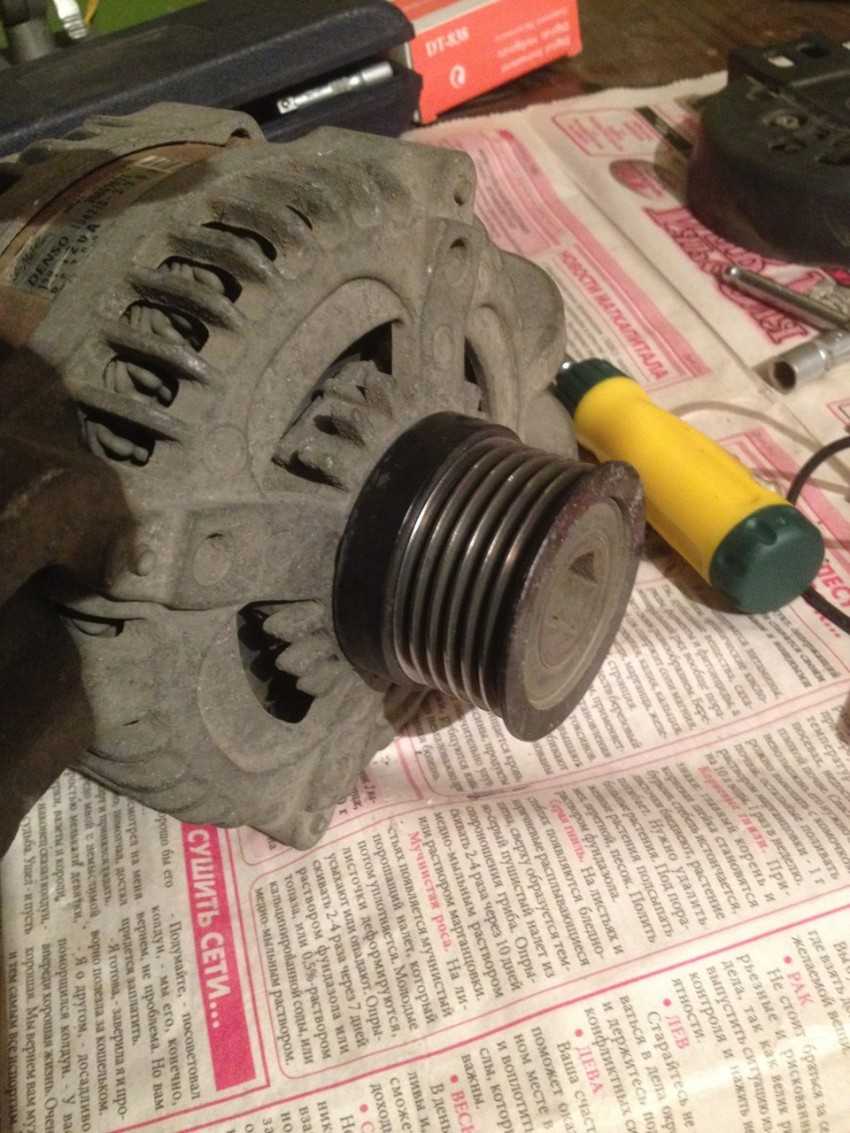

К чему может привести неисправный шкив

Сперва нужно разобраться с причинами поломки данного элемента, для того чтоб уберечь автовладельца от незапланированного ремонта. Поломка может случиться даже от маленького удара, это связано с тем, что при производстве эту деталь, также ее внутреннее кольцо, не закаливали. И от этого они являются довольно хрупкими.

Итак, к чему же могут привести неисправности шкива?

Неисправности чреваты последствиями не только лишь для работы основного узла, да и для коленчатого вала. Дело в том, что во время движения автомобиля коленвал также находится в неизменном движении. Таким макаром, появляются малозначительные колебания, но этого довольно, чтоб коленчатый вал сломался. Итак вот, он служит некоторой его защитой и потому он так важен. Также он благоприятно влияет на работу ремня, бота которого происходит без сильных колебаний. Так же ремень меньше растягивается, что позволяет ему подольше находиться в исправном состоянии. А если не впору поменять, то даже лопнуть.

Очень принципиально смотреть за работой шкива, потому что его неисправность может негативно сказаться на работе вашей машины.

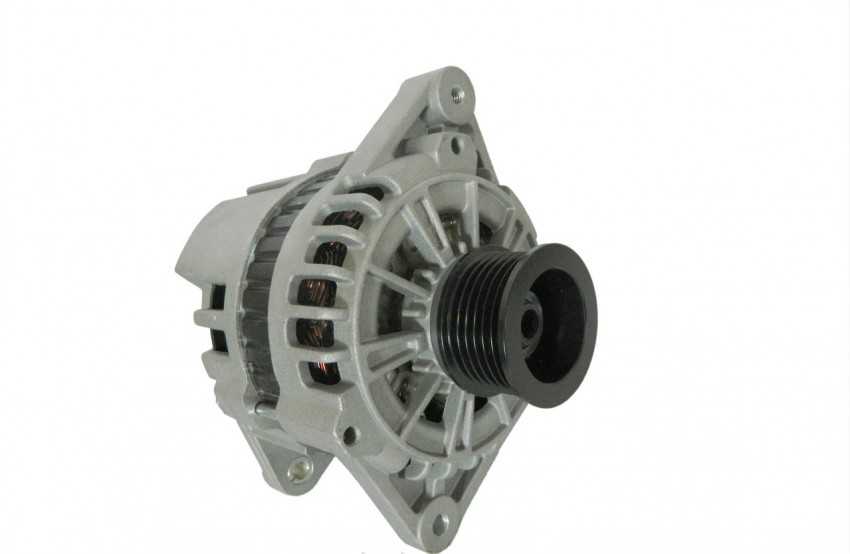

Своевременна подмена шкива генератора может продлить жизнь, как определенным маленьким деталям, так и огромным узлам автомобиля.

Первым делом необходимо разобраться с причинами поломки данного элемента, для того чтобы уберечь автолюбителя от незапланированного ремонта. Поломка может случиться даже от небольшого удара, это связано с тем, что при производстве эту деталь, а также ее внутреннее кольцо, не закаливали. И от этого они являются достаточно хрупкими.

Вполне возможно, что он может разрушаться от присутствия даже самого незначительного люфта. Поэтому необходимо его хорошо крепить при монтаже. В процессе производства данного элемента на его поверхности образуются микро царапины. Эти царапины со временем могут разрастись, что приведет к неисправности детали и к необходимости в ее замене.

Неисправности чреваты последствиями не только для работы основного узла, но и для коленчатого вала. Дело в том, что во время движения автомобиля коленвал также находится в постоянном движении. Таким образом, возникают незначительные колебания, но этого достаточно, чтобы коленчатый вал сломался. Так вот, он служит некой его защитой и поэтому он настолько важен. Также он положительно влияет на работу ремня, робота которого происходит без сильных колебаний. Так же ремень меньше растягивается, что позволяет ему дольше находиться в исправном состоянии. А если не вовремя заменить, то ремень может даже разорваться.

Этот элемент способствует тихой и стабильной работе привода ремня.

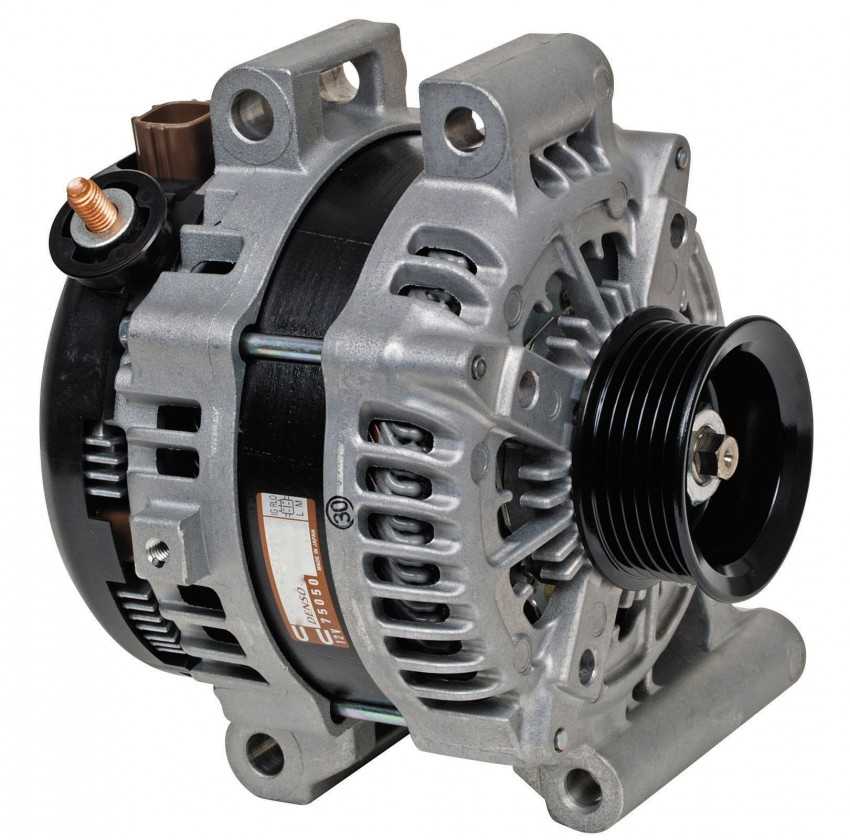

Во время работы автомобиля на повышенных оборотах, работа генератора происходит под влиянием большой нагрузки, что может привести к скоропостижному износу этого узла. Так вот, шкив обладает механической способностью снимать нагрузку с него, что, в свою очередь, увеличивает срок службы.

Работа аккумулятора, его заряд, также зависит от правильной работы этой детали. Если он работает неисправно, то аккумулятор будет разряжаться слишком быстро. Если замена будет произведена вовремя, то и батарее прослужит дольше.

Замена способствует изменению передаточного числа, что позволяет немножко сэкономить топливо, так как в режиме холостого хода он будет крутиться медленнее обычного, а значит, менее будет расход.

Своевременна замена шкива генератора может продлить жизнь, как конкретным мелким деталям, так и большим узлам автомобиля.
