Что такое автомобильные форсунки - виды, устройство и принцип работы

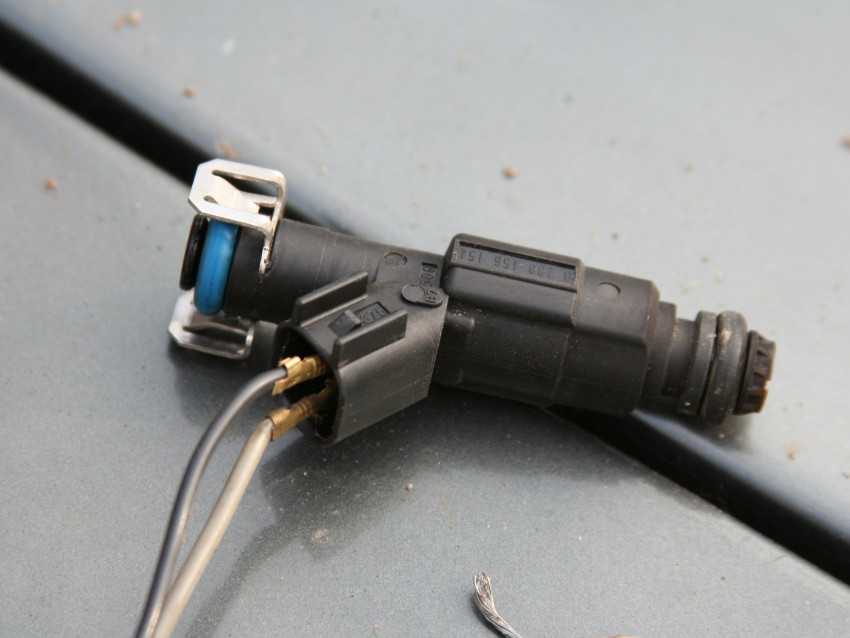

Устройство форсунки

По сути, современная форсунка представляет собой клапан на базе электромагнита с программным управлением. Она включает в себя следующие конструктивные элементы:

резиновая прокладка;
фильтр;
коннектор;
индукционная катушка с подвижным сердечником, управляемый ЭБУ;
возвратная пружина сердечника;
входной коллектор;
распылительная игла;
сопло.

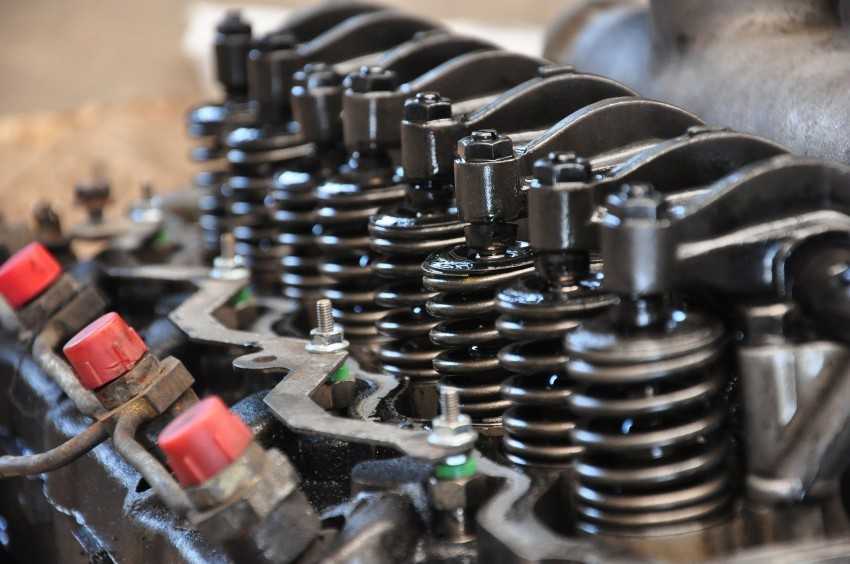

Находятся форсунки на головке цилиндроблока. Сколько их там, зависит от общего количества цилиндров, так как для каждого требуется по одной. В подавляющем большинстве легковых автомобилей их 4.

Что касается схемы расположения, то в большинстве «легковушек» форсунки выстроены в один ряд и закреплены на полой металлической трубке, по которой в них и поступает топливо.

Узнать, есть ли форсунки в конкретном двигателе и где они расположены проще всего прочитав технический паспорт транспортного средства.

До того, как форсунки начали использовать на инжекторных двигателях совместно с блоком управления, они имели несколько другое устройство. Вместо индукционной катушки с подвижным сердечником в них стоял клапан высокого давления, который срабатывал после нагнетания горючего топливным насосом при достижении определенного давления. Подобные устройства до сих пор используются на некоторых моделях дизельных двигателей.

Рабочие параметры и неисправности инжекторов

Одной из основных характеристик форсунки является факел распыла. Для обеспечения корректной работы двигателя топливо должно распыляться под высоким давлением и на большую площадь. При этом размеры капель горючего должны быть как можно меньше. Это позволяет ускорить процесс сгорания и уменьшить расход топлива. Если же подача бензина или дизеля будет осуществляться струей, возникнут провалы в работе мотора, увеличится количество сажи в выхлопе. Происходит это, когда распылитель инжектора загрязняется.

Также важным параметром является время впрыска форсунок, или лаг открытия и закрытия. Он зависит от множества параметров напряжения, уровня давления и типа топлива. Измеряется лаг лабораторным методом, в ходе которого определяется количество пролитого топлива за единицу времени.

Несмотря на сложное устройство, топливные инжекторы имеют длительный срок эксплуатации. В среднем он составляет от 100 до 150 тысяч километров пробега. Основным требованием для обеспечения продолжительности работы форсунок является качество топлива и своевременный технический осмотр автомобиля.

(2 оценок, среднее: 5,00 из 5) Загрузка…

Установка

Если у вас на авто стояли струйные форсунки, тогда вам потребуется взять:

комплект вееров;
клапан обратного типа;
шланги;
тройник.

Обратный клапан нужен для создания стабильного давления в системе и для защиты от стекания омывателя обратно в бак после отключения насоса. За счет клапана после включения омывателя жидкость сразу начинает подаваться через веерные форсунки на стекло.

Клапан используется только один. Его монтируют перед тройником. Если ставить по клапану перед каждой из форсунок, вы просто своими руками снизите давление, из-за чего сократится сила подачи струи.

После установки старые струйные устройства не выбрасывайте. Можете поставить их внутрь отдельного кармашка в органайзере для багажника . Не исключено, что когда-то пригодится. Либо вам не понравится, как работает веерная система.

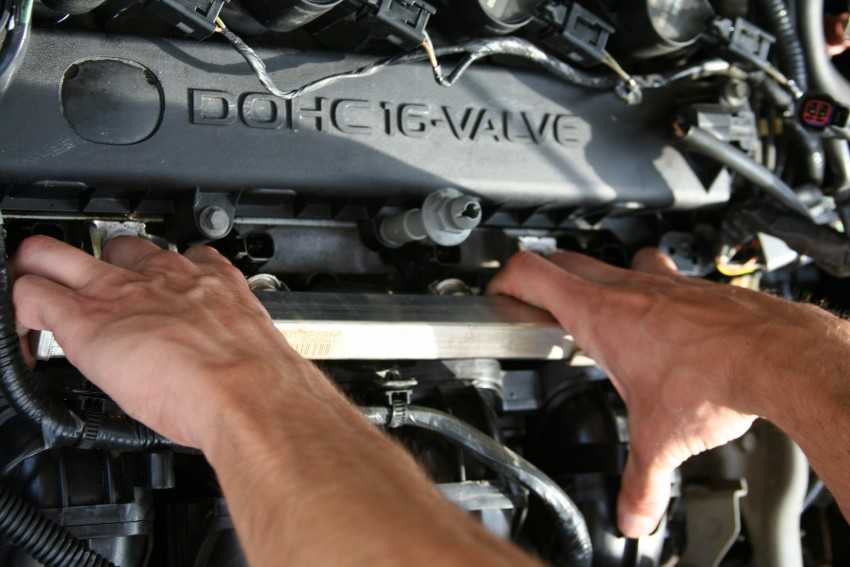

Последовательно монтаж выглядит так:

понимается капот и снимается обшивка;
демонтируются трубки подачи со старых форсунок;
снимаются старые распылители (зажимы разжимаются, форсунки выталкиваются вверх);
подключается обратный клапан (на некоторых авто он уже есть, потому устанавливать не придется);
монтируются новые вееры;
к форсункам подключаются шланги подачи.

Все, работа завершена. Тут не нужно иметь особых навыков. Если вы справились с установкой автоодеяла для двигателя или заменой масла, то и с этой задачей проблем не будет.

Регулировка

Очень часто задается вопрос касательно регулировки, настройки веерных форсунок.

Такая регулировка, как в случае со струйными устройствами, здесь не сработает. Если вы начнете ковыряться в форсунках иглой, за последствия отвечаете сами.

Вообще вееры считаются нерегулируемыми. При правильном подборе и установке ничего менять не нужно. В корпусе размещается обычно только сама форсунка веерного типа, то есть подвижные элементы там отсутствуют.

Если жидкость распыляется высоко, либо низко, разрешить ситуацию позволит 2-3 слоя изоленты. Их подкладывают впереди или сзади форсунки, в зависимости от того, выше или ниже нужного уровня происходит распыление.

На этом у меня все

Всем спасибо за внимание! Подписывайтесь, оставляйте комментарии и задавайте вопросы!

(4 оценок, среднее: 3,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Удобство вождения зависит от множества факторов, один из которых хороший обзор дорожной ситуации. Для выполнения таких задач используют форсунки омывателя лобового стекла, которые есть в каждом автомобиле. Выпадение осадков, запылённость дороги или внешние факторы снижают видимость и могут стать причиной аварии. В таком случае следует немедленно избавиться от загрязнения, и подача моющего вещества на стекло обеспечит удаление грязи и хороший обзор. Такая технология находится в постоянном развитии, и веерные форсунки омывателя наиболее удобны для автомобиля.

Преимущества инжектора и его недостатки

Если бы в этой системе не было преимуществ, инжекторы не получили бы столь широкое распространение. Надежность инжектора многие могут оспорить, ведь автомобилисты нередко сталкиваются с проблемами и неизлечимыми болезнями системы. Тем не менее, в технологии намного больше плюсов, которые привлекают покупателей и дарят определенные выгоды в поездке.

+ Преимущества	— Недостатки
реальное понижение расхода топлива — инжектор может экономить, благодаря интеллектуальному управлению подачей топлива;	чистка форсунок — если вы заливаете не слишком качественный бензин или не меняете вовремя фильтры топлива, форсунки будут забиваться и перестанут распылять бензин;
полное сгорание бензина — при правильных настройках инжектор обеспечивает полное сгорание топлива и определенную интенсивность поездки;	прошивка «мозгов» в нужных режимах — на старых машинах иногда получается достичь невероятных результатов от перепрошивки, ведь технологии движутся вперед;
более выразительная динамика двигателя — водителю не приходится долгое время ожидать реакции при нажатии педали газа;	замена бортового компьютера на более функциональный вариант ЭБУ для вашей модели автомобиля с подходящими настройками;
возможность смены прошивки — с помощью простой процедуры чип-тюнинга можно полностью изменить параметры авто;	регулярная смена фильтров, как воздушного, так и топливного, с целью обеспечения нормальной работы инжектора;
технологичность и современность — машина с инжектором зачастую выбрасывает в атмосферу значительно меньше вредных веществ;	использование качественного топлива в соответствии с предписанными производителем нормами и подходящим октановым числом;
устойчивая работа в любых условиях — для хорошей работы инжектора не требуется ручное управление заслонкой воздуха, двигатель хорошо заводится в мороз.	регулярный сервис, своевременное обращение внимания на определенные недостатки работы автомобиля.

Несмотря на то, что инжектор дороже в обслуживании и более прихотлив к качеству бензина, его надежность и возможность широкой настройки параметров опережает на сотни шагов вперед карбюратор

В конце концов, за определенный пробег два типа мотора могут выйти одинаково в цене, только карбюратору нужно будет чаще уделять внимание, а инжектор сделать один раз и надолго

И напоследок представляем вашему вниманию видео для более полного понимания принципа работы инжектора.

https://youtube.com/watch?v=OpIEJqh1t24

Как выбрать устройство

Все приборы, по сути, универсальны, отличаются лишь по количеству цилиндров двигателя и вольтажу бортовой сети машины. Подобрать нужный вариант можно по маркировке указанной на корпусе или в документации. Но также необходимо знать, какого типа бензиновые форсунки установлены на ваше авто, т.к. это поможет определить конструкцию разъёмов к вашим форсункам.

К примеру, некоторые эмуляторы комплектуются косой проводки именно с разъёмами инжекторов фирмы БОШ, другие подходят к старым японским инжекторам 80-90-х годов выпуска.

Бывают версии 3 в 1 – эмулятор форсунок, лямбда-зонда + кнопка переключения вида топлива.

Также продаются унифицированные варианты эмуляции. Без разъёмов, с возможностью монтажа на любой автомобиль.

Таблица самых популярных эмуляторов, с ценами:

Марка	На 6 цилиндров, цена в рублях	На 4 цилиндра, стоимость в рублях
АЕБ (AEB)	2600	1800
СТАГ (Stag)	800	680
ТОРЕЛЛИ (Torelli)	750	600
ЛОГО (Logo)	980	650
АТИКЕР (Atiker)	690	495
ЕГ ГАЗ (Eg Gas)	1500	780

Признаки неисправности

Форсунки могут быть неисправны не только на бензиновом инжекторном двигателе, но и на дизельных агрегатах. Основные симптомы неработоспособности этих деталей идентичны, поэтому вне зависимости от вида топлива, на котором работает двигатель, на неисправность этой детали могут указывать следующие признаки:

Повышенный расход топлива;
Нестабильная работа двигателя в режиме «холостого хода»;
Затруднённый пуск, напоминающий «перелив» карбюраторного двигателя;
Рывки при равномерном движении, и провалы при резком ускорении.

Это основные признаки неисправности, но проверка форсунок должна производиться только после того, как будут полностью исключены другие возможные причины таких проявлений. Двигатель может работать нестабильно при неисправности бензонасоса, когда текут шланги или происходит забивание просвета патрубка различными отложениями. Засорившийся топливный фильтр также может негативно повлиять на приёмистость двигателя. Причиной рывков на бензиновом двигателе может также стать неисправная система зажигания. Все вышеперечисленные варианты поломок двигателя должны быть полностью исключены, прежде чем приступать к полноценной диагностике форсунок двигателя.

Необходимые инструменты

ГБО на авто можно установить самому или обратиться в сервисный центр. В любом случае, чтобы работу провести качественно, понадобится заранее позаботиться о нужном инструменте и оснащении. Так, необходимы:

комплект газобаллонного оборудования четвертого поколения;
газовые шланги с хомутами, длина которых составляет 0,6-0,8 м, а диаметр – 4-5 мм и 12 мм для 0,5-1 м (для двигателя с 4 цилиндрами);
газовые трубки длиной 40-70 см и диаметром 6 мм;
шланг системы охлаждения с двумя металлическими тройниками соответствующие размеру входа/выхода на редукторе;
газовая трубка из термопластика. Подойдет также изделие из меди и алюминия;
автомобильные инструменты;
дрель;
плоскогубцы;
шуруповерт;
сверла по металлу диаметром 4,8 мм, коронка 3 см;
метчик резьбы – 6 мм;
изолента, стройфен, термоусадочная трубка;
паяльник и все необходимое для пайки проводов;
мультиметр;
хомуты из металла иди скобы с саморезами – понадобятся для крепления магистралей под дном ТС;
автоэмаль или средство для антикоррозийной обработки;
болты, гайки;
прокладка впускного коллектора ДВС

Внимание! Длина все трубок, шланг и диаметр хомутов определяется с учетом модели автомашины. Работы удобно проводить в смотровой яме или на эстакаде

Инструкция по установке евро оборудования поможет не допустить ошибок. Но без инструмента это сделать вряд ли удастся

Работы удобно проводить в смотровой яме или на эстакаде. Инструкция по установке евро оборудования поможет не допустить ошибок. Но без инструмента это сделать вряд ли удастся.

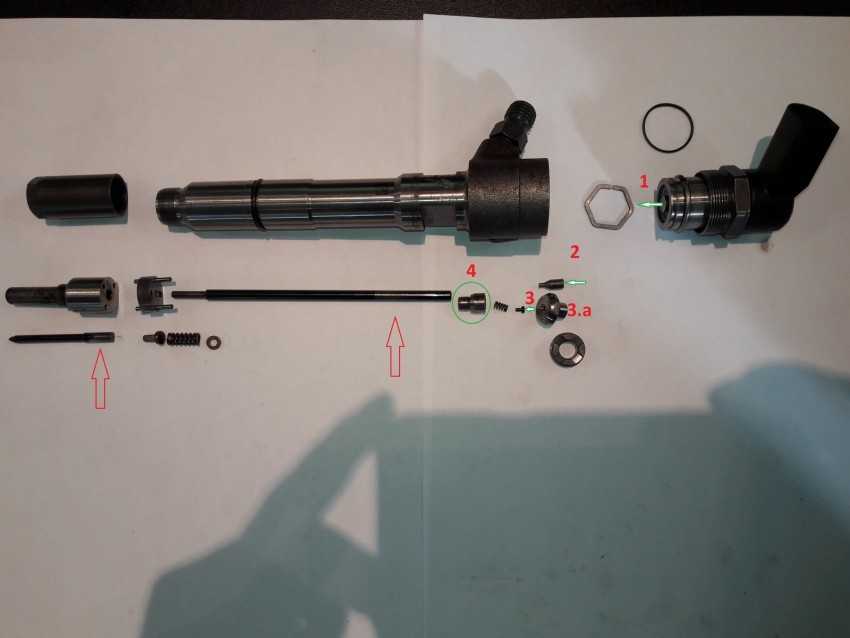

Конструкция и принцип функционирования электрогидравлической форсунки

Фотография устройства электрогидравлической форсунки

Электрогидравлическое оборудование такого плана применяют на дизельных двигателях, включая и те, которые оборудованы системой впрыска под названием «Common Rail». Конструкция устройства данного типа объединяет в себе электромагнитный клапан, сливную и впускную дроссели, камеру управления.

Принцип работы данного оборудования основан на применении давления топлива, и при впрыске, и после его прекращения. Электромагнитный клапан в исходном положении обесточен и полностью закрыт, игла устройства прижата к седлу с помощью силы давления на поршень топлива в камере управления. В таком положении впрыск топлива не осуществляется. Следует отметить, что в такой ситуации давление топлива на иглу в связи с разностью площадей контакта менее давления, осуществляемого на поршень.После команды электроблока управления происходит срабатывание электромагнитного клапана и осуществляется открытие сливной дроссели. При этом, топливо, находящееся в камере управления, вытекает в сливную магистраль через дроссель. Впускной дроссель служит препятствием тому, чтобы произошло быстрое выравнивание давлений не только во впускной магистрали, но также и в камере управления. Постепенно давление на поршень уменьшается, но не изменяется давление топлива, осуществляемое на иглу — в результате этого происходит поднятие иглы и, соответственно, впрыск горючего.

Принцип работы форсунки

Работу автомобильной форсунки для большей наглядности можно разделить на несколько этапов:

топливо под давлением поступает на входной коллектор устройства;
ЭБУ в зависимости от степени нажатия на акселератор посылает на катушку электроток того или иного напряжения;
сердечник катушки перемещается, в результате чего игольчатый клапан переходит в открытое положение;
топливо начинает поступать в сопло, располагающееся на конце иглы, после чего оказывается в цилиндре и формирует смесь с нагнетенным туда воздухом.

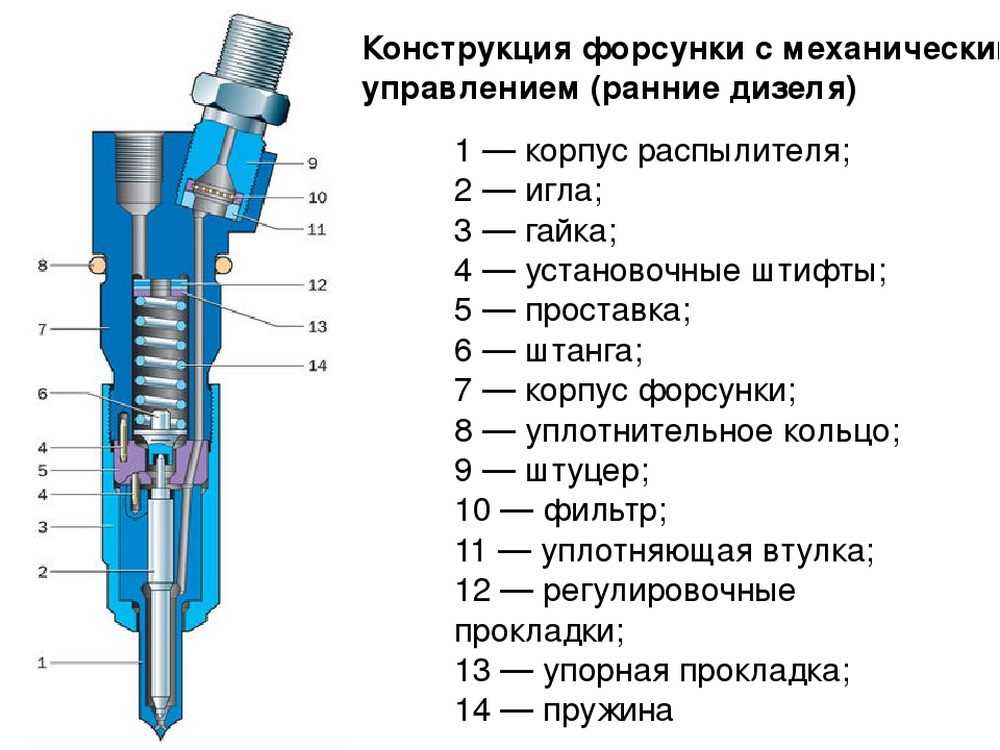

Если речь идет о механической форсунке, то принцип ее работы будет несколько отличаться:

под действием топливного насоса на 3-м такте двигателя горючее начинает поступать во входной коллектор форсунки;
под воздействием интенсивного давления, обеспеченного насосом, клапан устройства открывается и топливо попадает в цилиндр.

Подобным образом форсунки работают на дизельных двигателях.

Схема подключения и установка

Мы рекомендуем не выполнять подключение эмулятора в ГБО 2 поколения своими руками. Отсутствие опыта препятствует правильной установке прибора. Если же у вас нет возможности воспользоваться помощью профессионалов, необходимо внимательно изучить инструкцию по установке, которой всегда комплектуются эти устройства.

Ниже приведены варианты подключения эмулятора бензиновых форсунок при использовании ГБО 2 поколения.

Как изображено на схемах, эмуляторы форсунок обычно соединен с клапаном газа либо кнопкой переключения видов топлива синим проводом, черный провод – это «масса» или «корпус». Современные эмуляторы могут комплектоваться универсальными разъемами для форсунок, поэтому вам не придётся «врезаться» в штатную проводку автомобиля. Установка устройства осуществляется в разрыв бензиновых форсунок, между инжектором и электронным блоком управления двигателя. После того как на эмулятор подаётся питание, бензиновые форсунки отключаются.

Что это такое

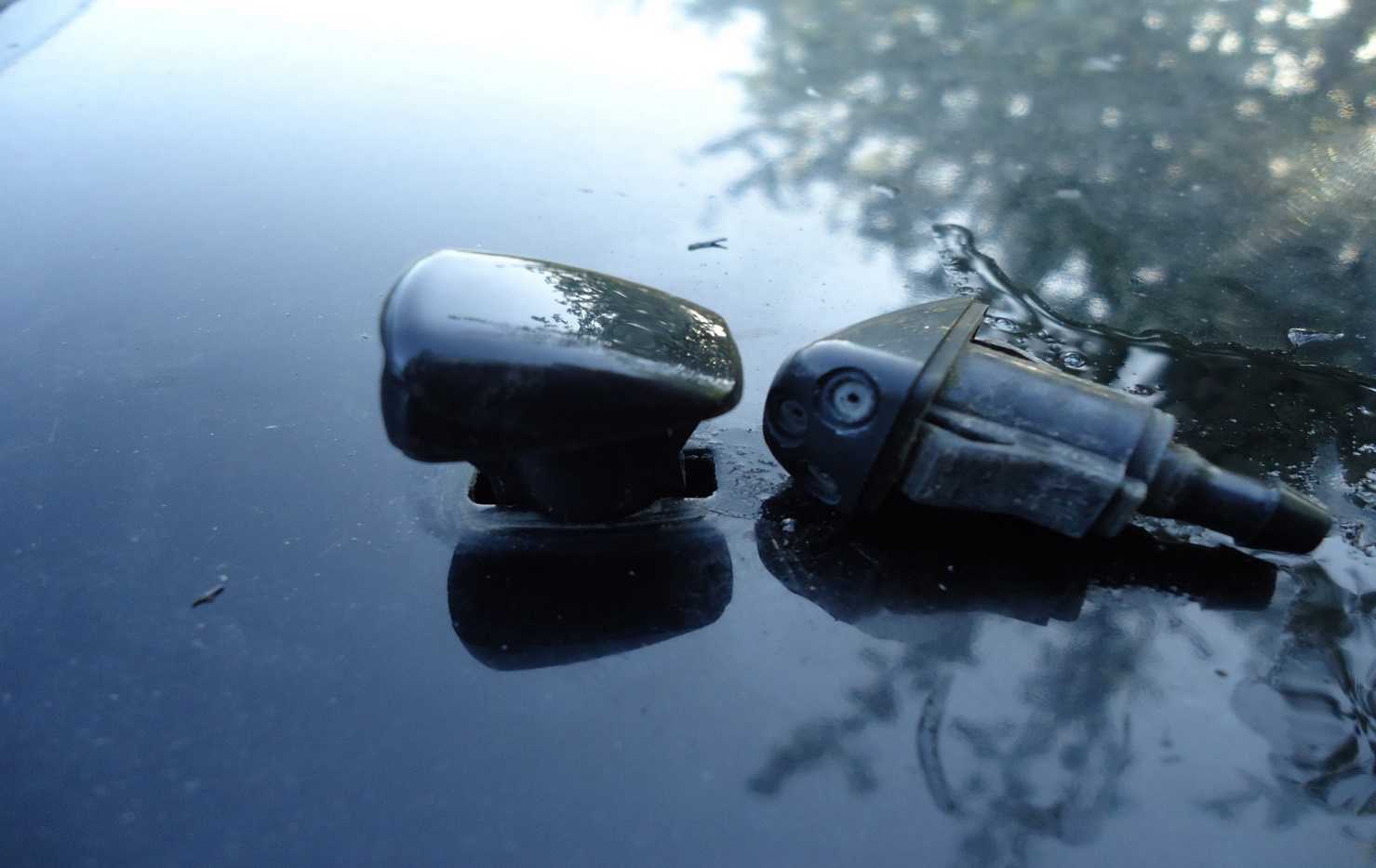

Мы уже с вами обсуждали форсунки омывателя для лобовых стекол автомобиля. Но в этот раз хочется более подробно остановиться именно на веерных устройствах.

Если вы заметили, то в последнее время многие современные авто оснащаются новыми, полезными и просто интересными решениями. Даже в базовых комплектациях недорогих машин можно встретить сиденья с подогревом, подогрев заднего стекла, ряд других девайсов и решений.

Среди них стоит выделить и веерные форсунки на стеклоочистителе. Все чаще именно их ставят на машины автопроизводители.

Отличительной особенностью веера является способ подачи воды. Если обычные струйные устройства подают 2-3 отдельные струи через специальные сопла, то здесь создается сплошной фронт из капель воды. Это позволяет одновременно покрыть большую часть лобового стекла. Внешне это похоже на раскрытый веер. Отсюда и соответствующее название.

И тут многие думают, стоит ли себе купить на Рено Логан или Меган, ВАЗ 2114, Хендай Солярис, Рено Дастер, Киа Рио или любой другой автомобиль подобное решение. Будет ли от них польза, и как изменится поведение стеклоомывателя после смены форсунок, понимают не все.

Но давайте будем откровенными. На автомобилях Тойота, Ниссан, Вольво и многих других современных иномарках уже с завода стоят вееры. Следовательно, на то есть объективные причины. Они очевидно лучше обычных струйных распылителей. Но даже если у вас Приора, Калина или Шевроле Нива, никто не запретит поменять форсунки. К тому же, других серьезных доработок в систему стеклоочистителя вносить не придется.

Преимущества и недостатки

Даже в Москве ездить на машине со струйными форсунками не стыдно. Автовладельцы должны учитывать все преимущества и недостатки своего решения, прежде чем его принимать. Ведь сколько споров ходит вокруг автомобильных мини кондиционеров .

Потому предлагаю посмотреть на сильные и слабые стороны веерных форсунок. Это позволит вам окончательно решить, стоит ли покупать их и устанавливать, либо нет.

Начнем с положительных качеств. К ним относят:

омывающая жидкость подается более равномерно и распределяется по всему стеклу;
щетки работают эффективнее, проходя по влажному стеклу, а не по сухой пыли и грязи;
лучше удаляются твердые загрязнения, налет и прилипшие насекомые;
снижается риск поцарапать сухими щетками стекло;
в некоторых машинах снижается расход омывающей жидкости.

Цена у них не такая высокая, потому завышенную стоимость точно не назовешь недостатком.

К негативной стороне веерных форсунок относят два основных момента.

Во-первых, из-за конструктивных особенностей такие девайсы чаще обмерзают при отрицательных температурах. Потому жителям регионов с суровой зимой лучше выбирать сразу форсунки с системой подогрева.

Во-вторых, за счет обработки большой площади лобового стекла, иногда водитель теряет контроль над происходящим впереди. То есть жидкость покрывает все стекло. Пока щетка не пройдет по нему, обзор снижается.

Недостатки условные, но и на них стоит обращать внимание

Эмулятор форсунок – что это?

Эмулятор газового оборудования 2 поколения является специальным устройством, которое создает имитацию работы форсунок бензинового типа, что позволяет механизмам функционировать в штатном режиме. При включении форсунок эмулятивного (эмитирующего) характера начинается подача газа. Механизм является очень важным приспособлением, которое сохраняет возможность полноценной работы без ошибок и повреждений.

Для установки эмулятора форсунок ГБО 2 поколения и его подключения необходимы определенные навыки, так как при данном процессе придется проводить еще и настройку. Этот процесс лучше доверить профессиональным механикам, так как в противоположном случае могут возникнуть небольшие неполадки, которые будут проявляться в слишком медленной или ускоренной работе механизмов.

Кроме этого, необходимо учитывать, что прогрев двигателей производится бензином, а не газом. В ином случае система отключится или может получить повреждение.

У инжектора есть ряд необходимых датчиков. Для эмулятора лямбда зонд для ГБО 2-го поколения является очень сложным механизмом, который, в основном, регулирует ЭБО при работе на бензине для поступления топлива. При переходе на газ цепь передачи данных разрывается, и вторичный эмулятивный лямбда зонд создает передачу сразу на контроллер. Если использовать первичный датчик, то машина сразу перейдет в аварийное состояние, так как ЭБУ покажет, что датчик неисправен.

Электроника у инжекторной машины очень чувствительная, поэтому лучше установкой и настройкой заниматься самостоятельно, только при наличии определенного опыта.

В целом, у эмулятора несколько функций, которые являются очень важными. Эти функции регулируют работу всего перехода и дальнейшего процесса:

отключение форсунок бензинового типа;
переход на работу на газе с имитированием бензинового форсуночного механизма;
обман ЭБУ штатного типа в виде имитации рабочего процесса бензиновых форсунок;
исключение перехода в аварийный режим;
регулировка ряда процессов, в том числе с датчиками.

Вам будет интересно >> Как подобрать газовое оборудование на машину

Также стоит учитывать, что у инжектора с правильно настроенным электронным механизмом есть преимуществ при автоматическом режиме, то есть переход с бензина на газ произойдет практически моментально после поворота зажигания. Но для этого необходима температура двигателя около сорока градусов.

На нашем сайте есть статьи про различные газовые форсунки:

Ловато;
Валтек;
Барракуда;
AEB.

Настройка ГБО

Настройку ГБО 4 поколения следует производить при заправленном баллоне. В первую очередь проверяются все соединения. Для этого используется мыльный раствор. Если утечка будет, то пузыри станут надуваться. Далее используется компьютер и программное обеспечение. Если установка ГБО своими руками на инжектор выполнена самостоятельно, то настройку следует выполнять в сервисном центре.

Вам будет интересно >> Установка гбо на дизельный двигатель

Как мы видим, установить оборудование можно, но лучше доверить это специалистам. Количество «плюсов» все-таки намного меньше, чем количество «минусов». Только в случае полной уверенности в своих силах можно попытаться выполнить все операции самостоятельно. Иногда даже незначительные ошибки приводят к поломке двигателя. Но проблемы владельца не закончатся на этом, поскольку перед эксплуатацией автомобиля на дорогах необходимо зарегистрировать его в ГАИ. Если все это не пугает, то установка ГБО своими руками возможна.

Рабочие параметры и неисправности инжекторов

(2 оценок, среднее: 5,00 из 5) Загрузка…

Расположение

ПУСКОВАЯ форсунка обычно расположена во впускном коллекторе таким образом, чтобы её широкий факел распылённого топлива (до 90 градусов) попадал в район впускных клапанов всех цилиндров.

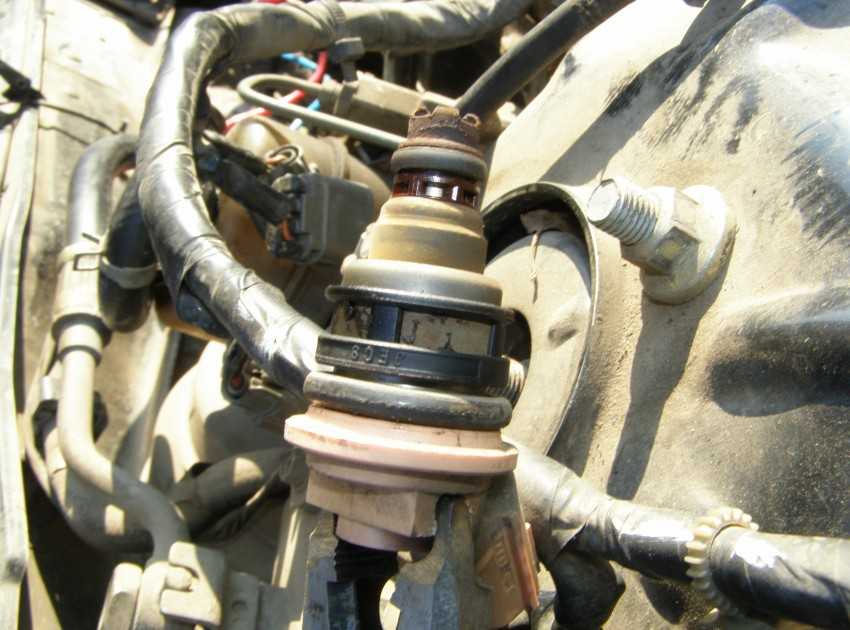

Форсунка МОНО впрыска расположена на месте обычного карбюратора и топливо впрыскивается в общий объём впускного коллектора.

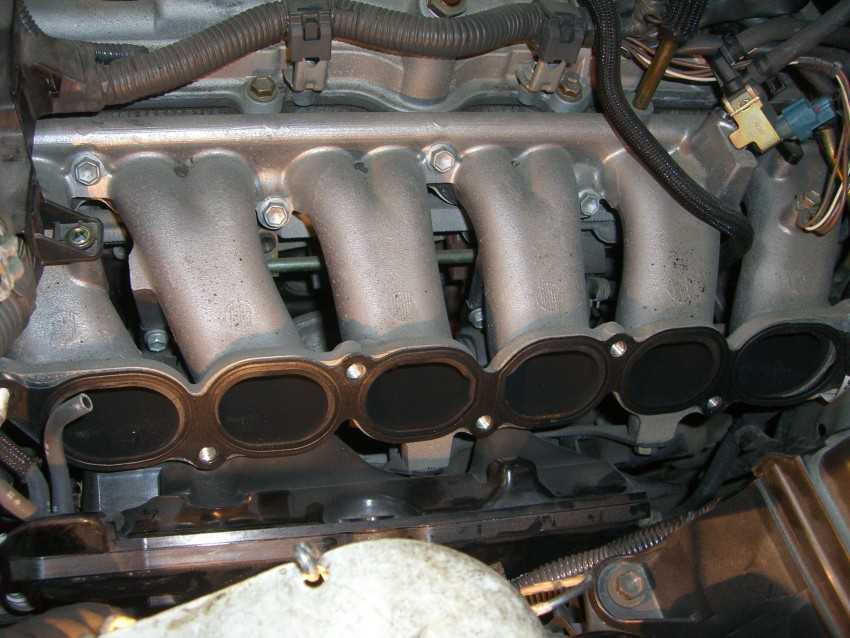

Форсунки РАСПРЕДЕЛЕННОГО впрыска расположены на впускном коллекторе в районе впускных клапанов каждого цилиндра. Если впускных клапана два, то факел распылённого топлива состоит из двух частей, каждая из которых направлена под один из клапанов.

Форсунки ПРЯМОГО впрыска расположены в головке блока. Распылитель расположен в цилиндре и имеет узкую щель, формирующую факел, направленный под углом к днищу поршня.

Одно из принципиальных отличий систем прямого впрыска топлива в том, что в зависимости от режима работы двигателя давление топлива регулируется в пределах 80-130 атм. Система управления контролирует как момент впрыска, происходящий во время такта всасывания, так и порцию топлива, изменяя давление в трубопроводе и длительность открытия форсунки.

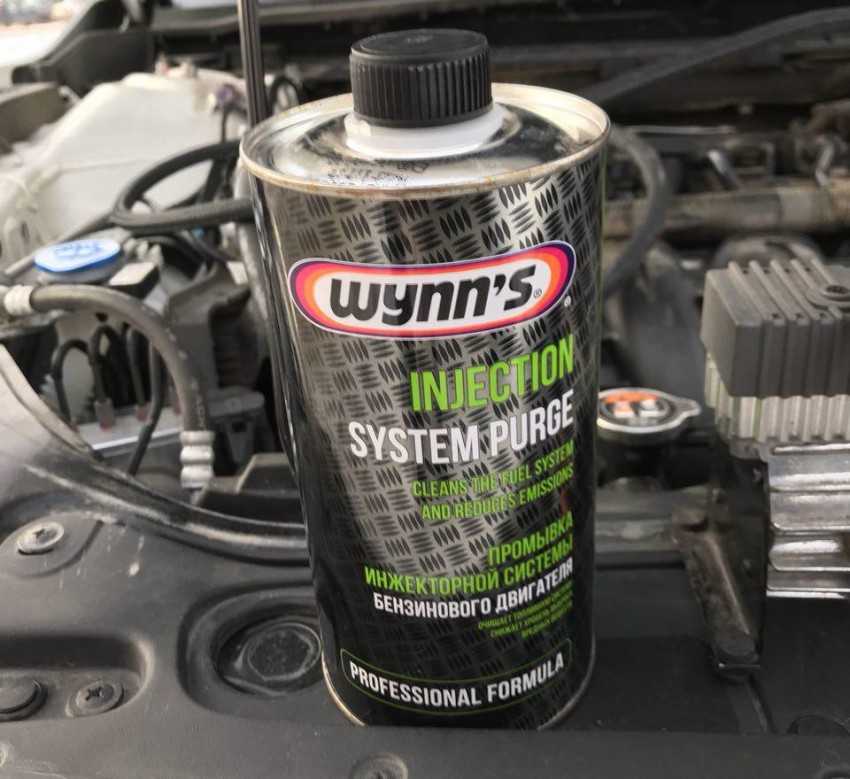

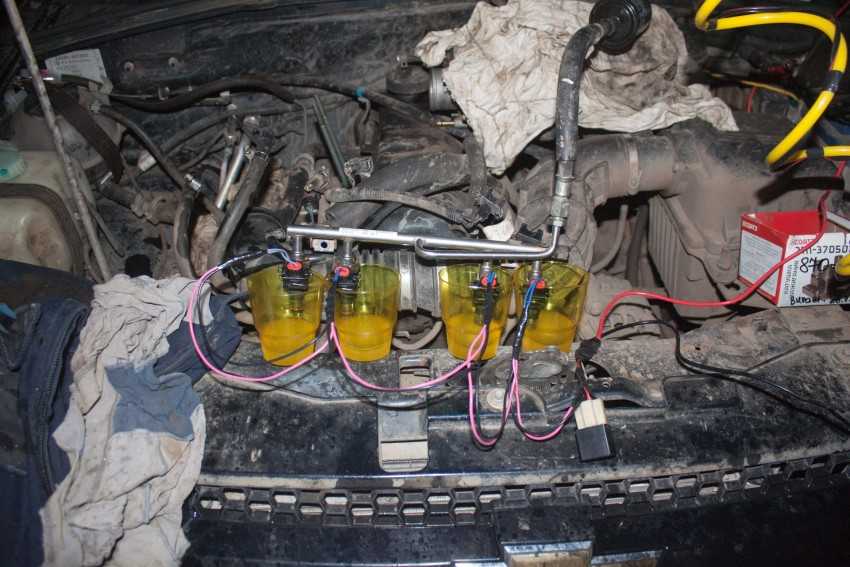

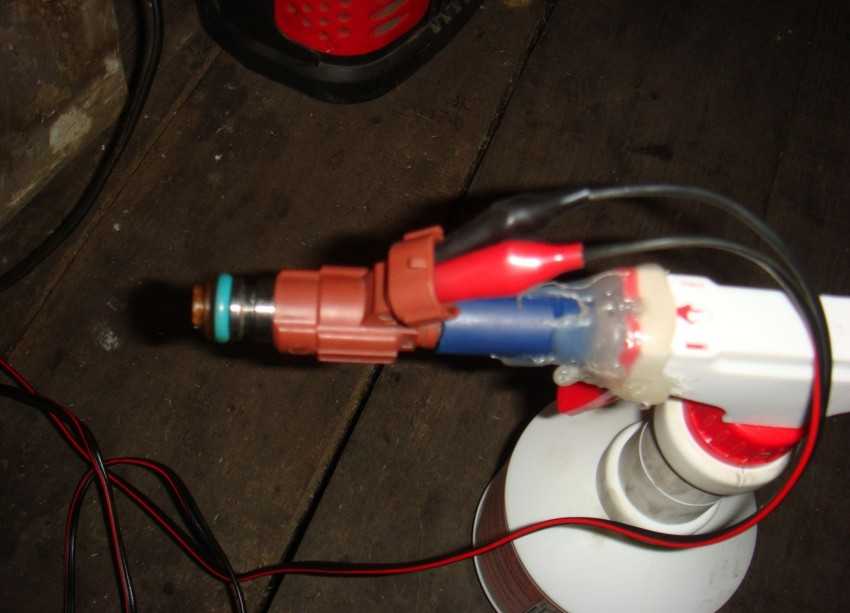

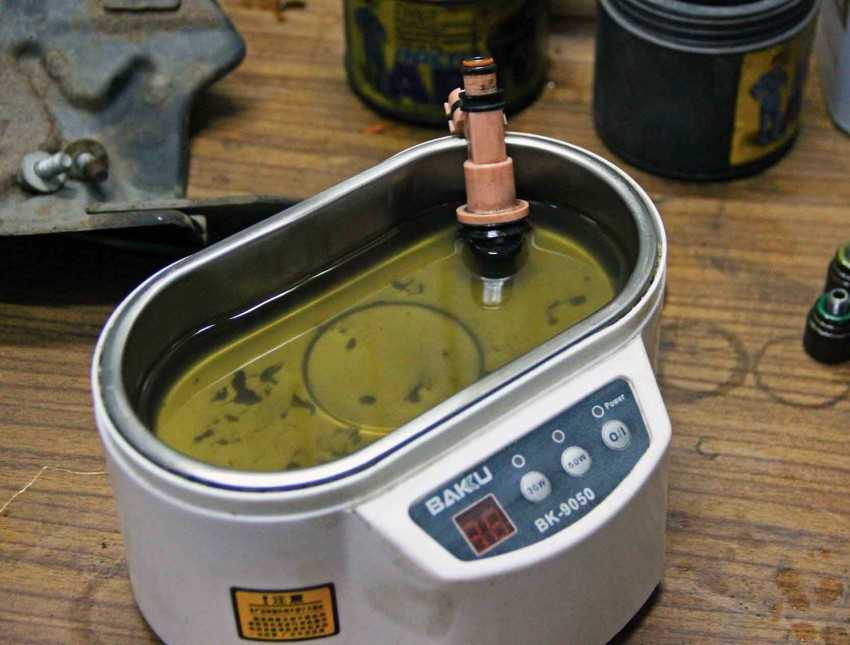

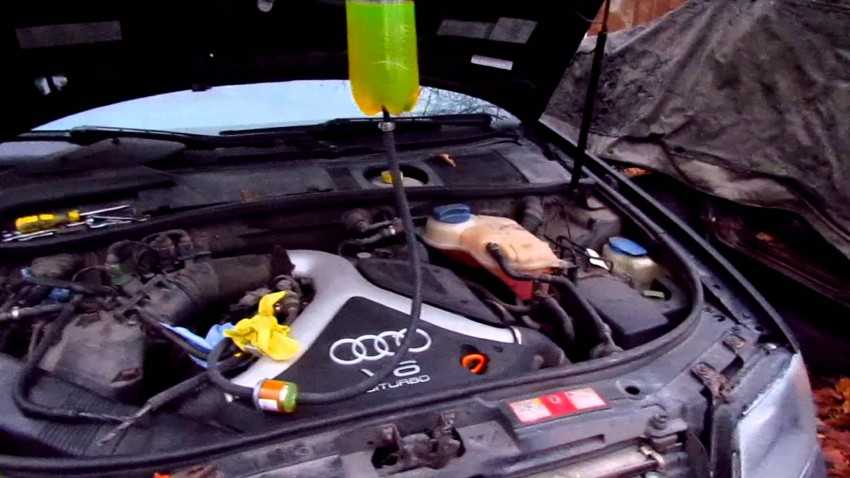

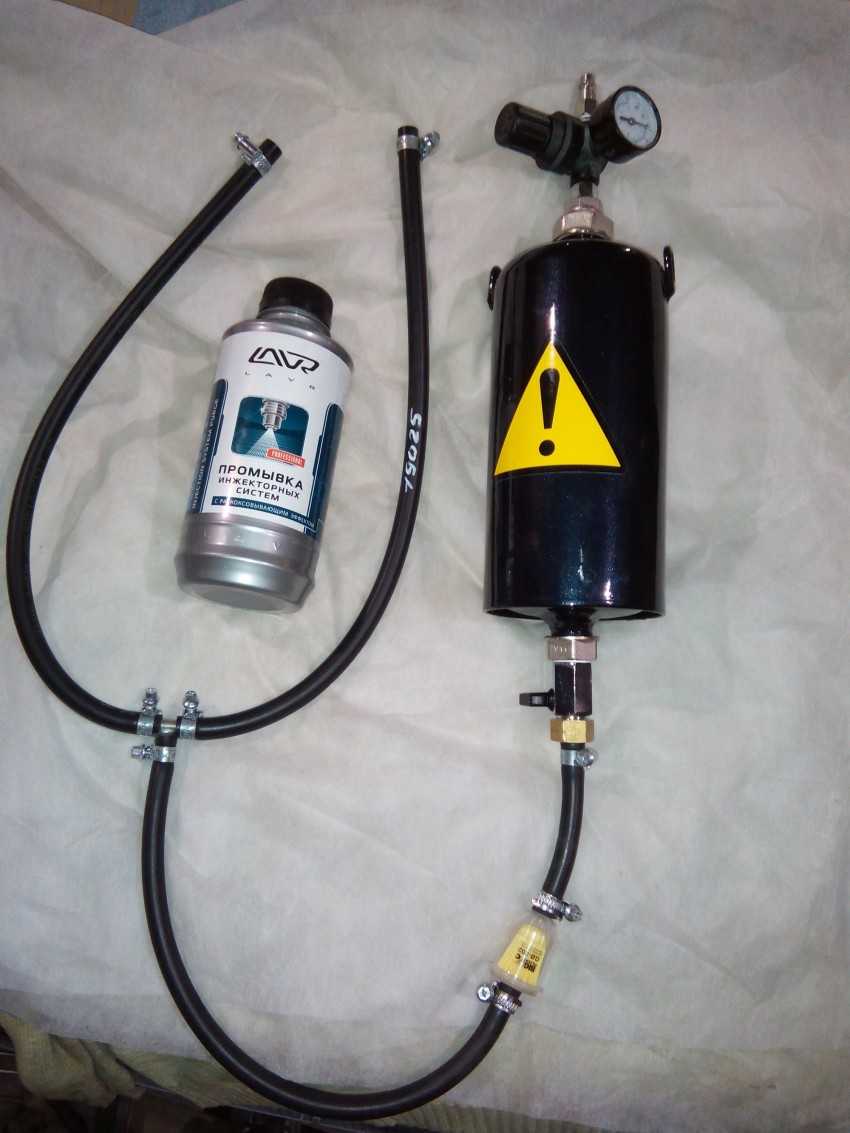

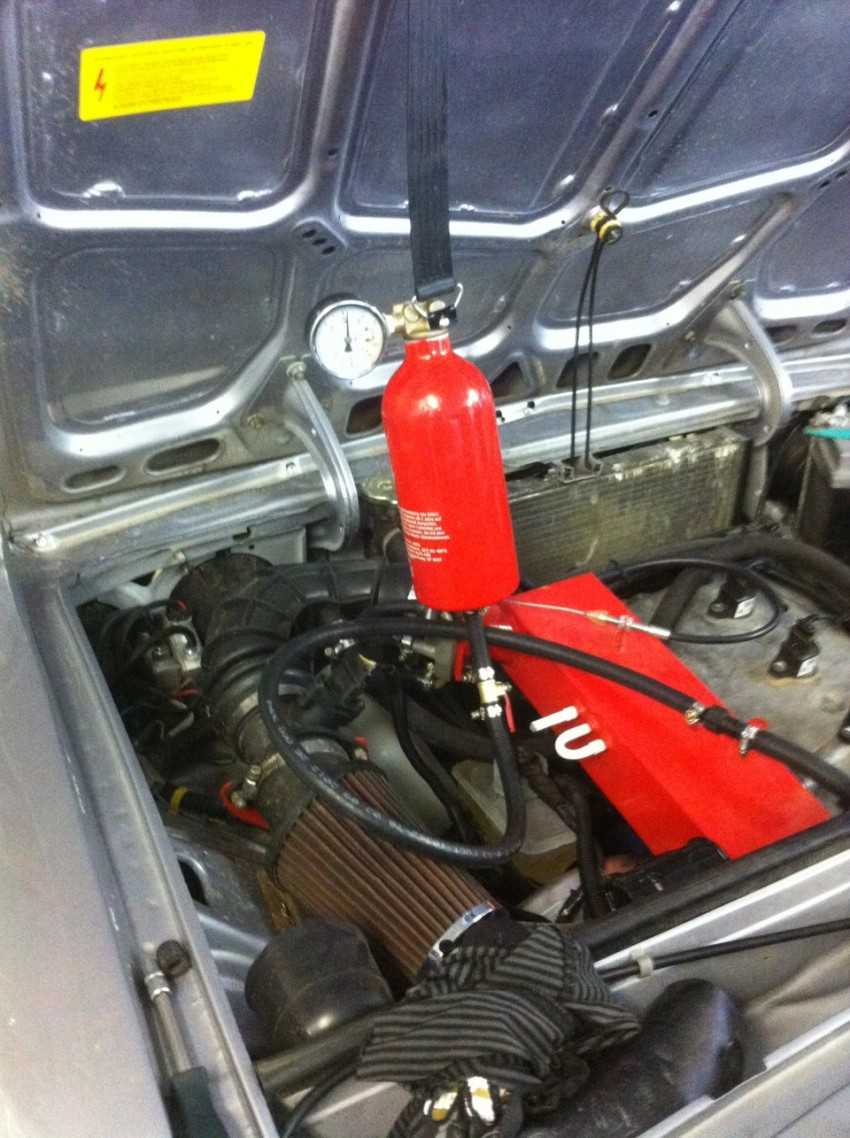

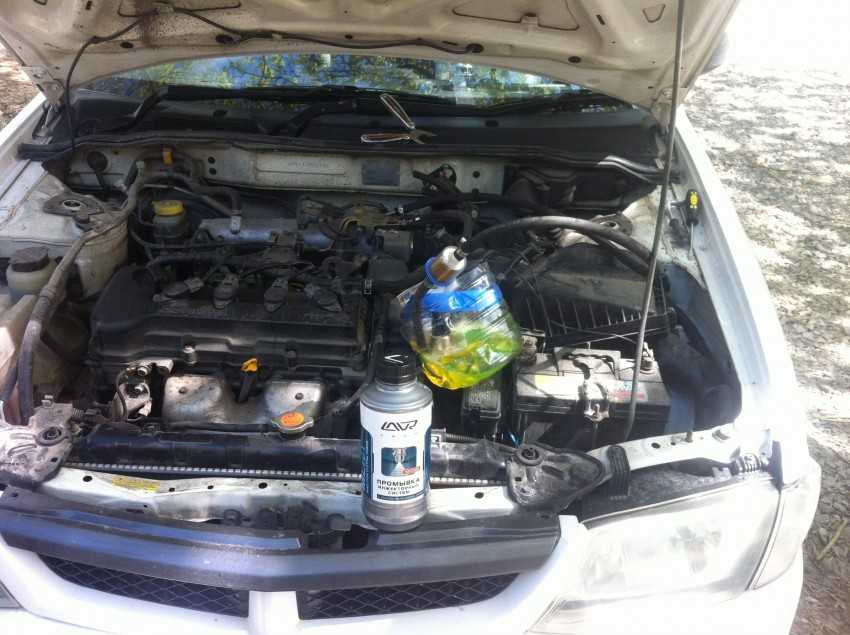

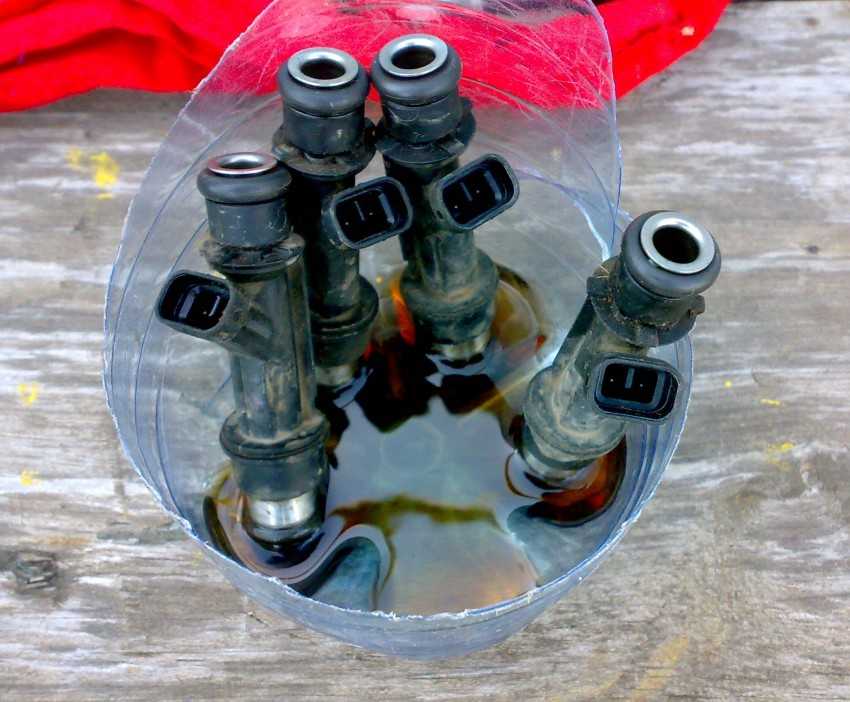

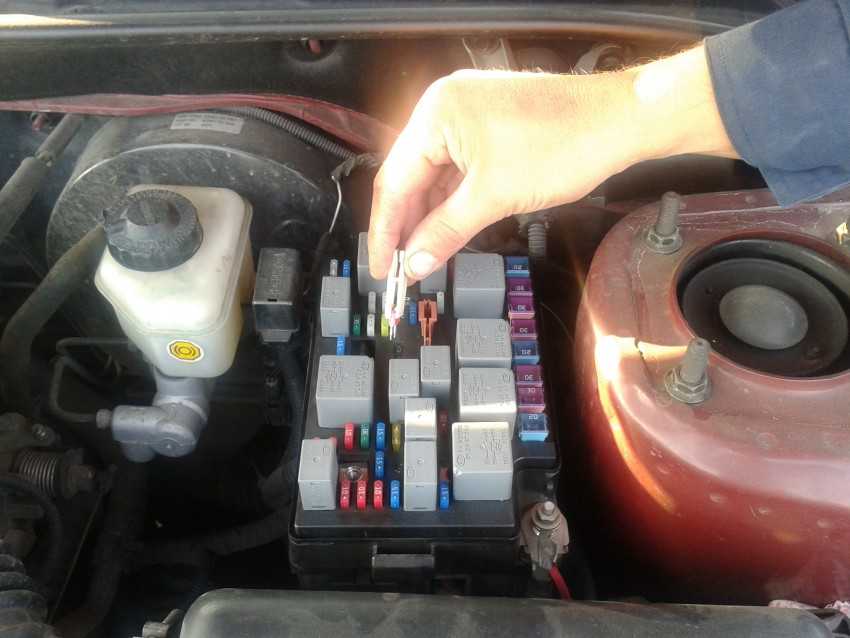

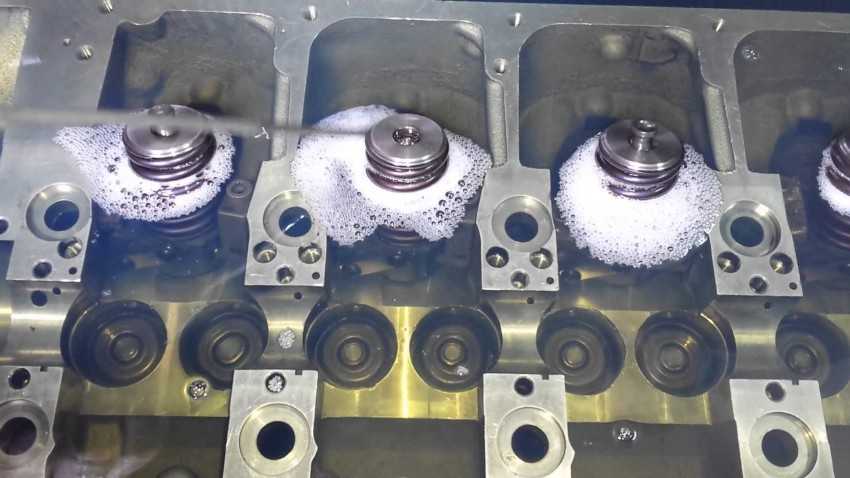

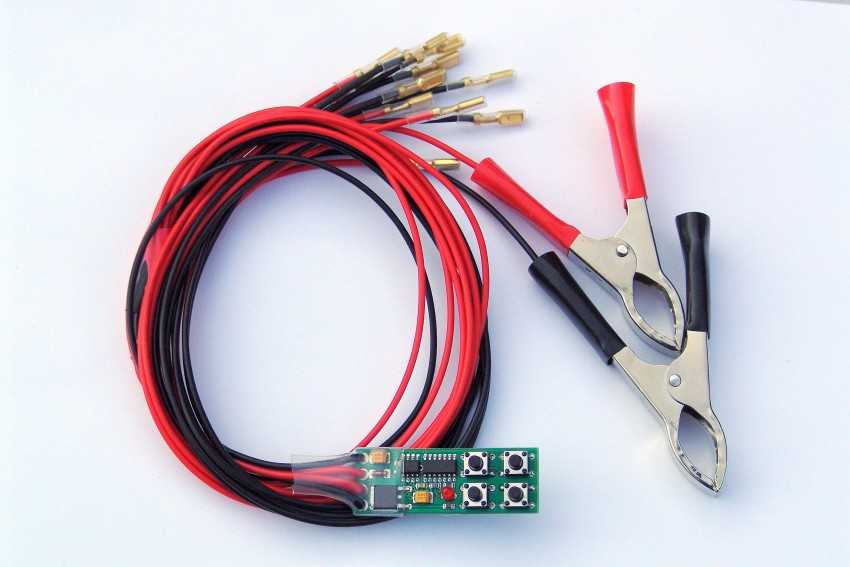

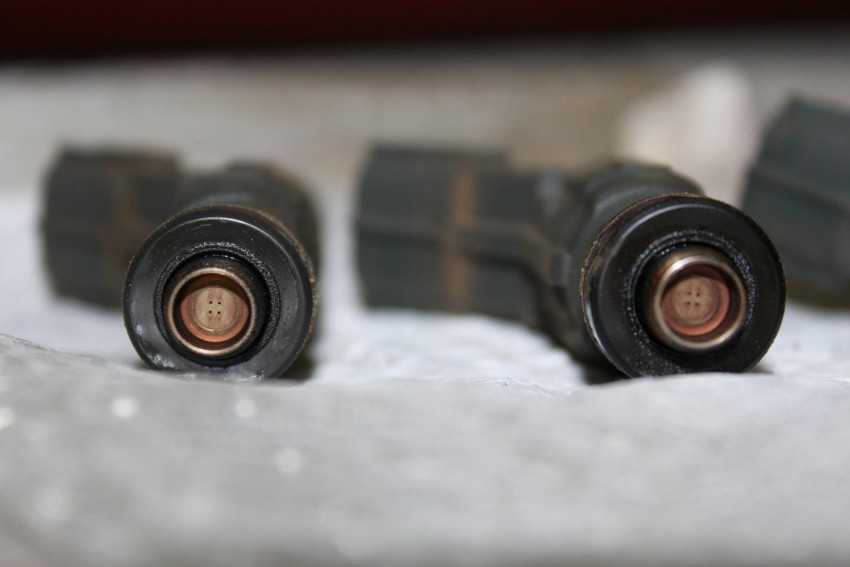

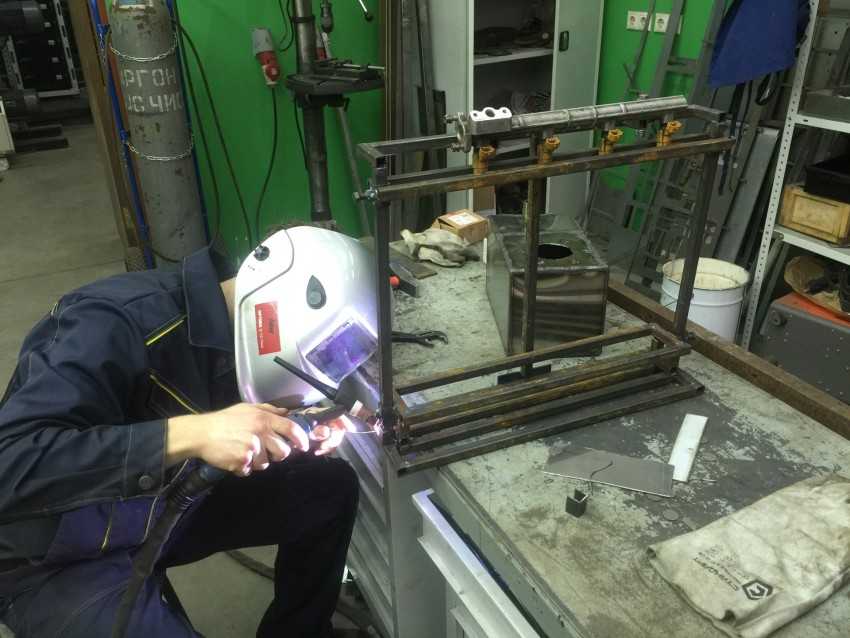

Фото промывки форсунок своими руками

Также рекомендуем просмотреть:

Замена масла в двигателе своими руками
Регулятор оборотов своими руками
Ремонт двигателя своими руками
Бампер своими руками
Покраска авто своими руками
Полировка автомобиля своими руками
Полировка фар своими руками
Замена порогов своими руками
Регулировка карбюратора своими руками
Как заменить свечи
Багажник своими руками
Замена лобового стекла своими руками
Замена подшипников своими руками
Химчистка салона своими руками
Ремонт кузова своими руками
Камера заднего вида своими руками
Прицеп своими руками
Замена сцепления своими руками
Ремонт стартера своими руками
Ремонт АКПП своими руками
Регулировка фар своими руками
Минитрактор своими руками
Ремонт рулевой рейки своими руками
Шумоизоляция автомобиля своими руками
Тюнинг ваза своими руками
Ремонт генератора своими руками

Установка оборудования на карбюраторное авто

Теоретически ГБО 3 поколения можно подключить и на карбюраторное авто, поскольку данное оборудование оснащается своим блоком управления.

При установке на такое авто не потребуется эмулятор форсунок, зато понадобиться бензиновый клапан, перекрывающий поступление бензина.

Но без лямбда-зонда и датчика дроссельной заслонки оборудование работать не сможет, поэтому придется решать эту проблему, что не так просто.

Можно конечно заменить распределитель с электронным блоком управления на обычный вакуумный редуктор-регулятор, но тогда оборудование будет относиться к 1 поколению.

Неисправности форсунки

Сопротивление обмотки форсунки должно соответствовать справочным данным. Обычно форсунки на входе имеют мелкую сетку, которая может забиться мелкими частичками примесей или ржавчины из бака и топливных магистралей.

Если впускная сетка не задержала примеси, то проходя через запирающий элемент и седло форсунки, эти части получают дополнительный износ из-за абразивных свойств посторонних частиц. Постепенно форма факела меняется или вообще пропадает и форсунка льёт топливо обычной струйкой, что не способствует правильной работе двигателя.

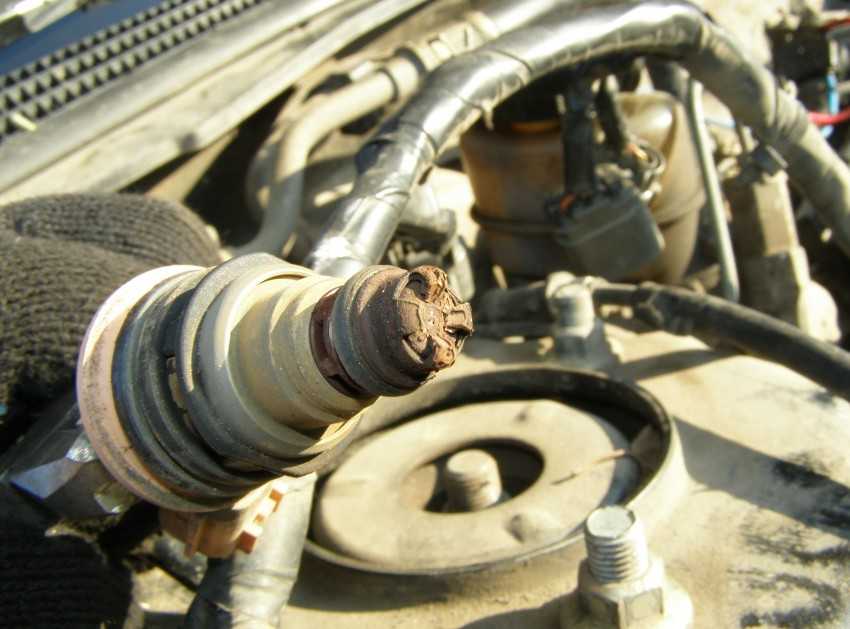

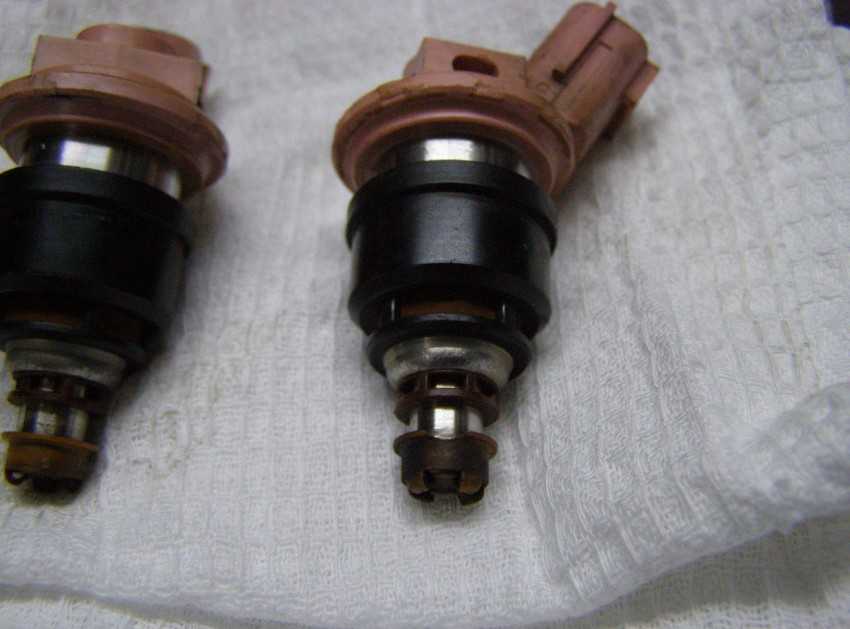

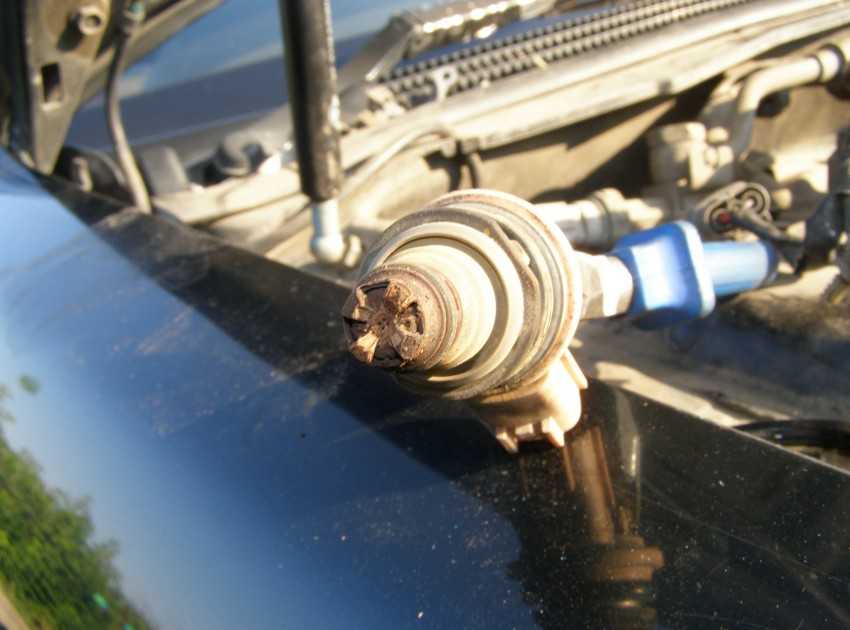

На распылителе форсунки постепенно скапливаются смоляные отложения. Иногда отложения образовываются в результате использования на двигателе газовой установки.

Принцип работы форсунки

Устройство электрической форсунки может быть разным(примеры конструкций приведены на рисунке), но принцип работы одинаков для всех типов форсунок.

Форсунка представляет собой определённой формы ёмкость с топливом. С одной стороны топливо под давлением поступает из топливной магистрали через фильтровочную сетку, а с другой стороны в распылённом состоянии попадает в рабочую область ДВИГАТЕЛЯ, если подано напряжения на солсноццальный клапан форсунки.

MOНO впрыск — форсунка одна (обычно рядный двигатель до 4-х цилиндров)
ДУБЛЬ MOНO впрыск — две форсунки, работающие на две половины, обычно 6-ти цилиндрового, V-образного двигателя
РАСПРЕДЕЛЁННЫЙ впрыск — по одной форсунке на цилиндр, рабочая часть расположена во впускном коллекторе
ПРЯМОЙ впрыск — по одной форсунке на цилиндр, рабочая часть расположена внутри цилиндра
ПУСКОВАЯ — одна на двигатель, рабочая часть расположена во впускном коллекторе

Форсунки бывают НИЗКООМНЫЕ (от 1 до 7 Ом) и ВЫСОКООМНЫЕ (от 14 до 17 Ом). Низкоомные форсунки управляются пониженным напряжением или в цепях управления имеются добавочные сопротивления (5-8 Ом). Фрагмент схемы с добавочными сопротивлениями (152) приведен на рисунке.

Осциллограмма, отображающая форму импульса на форсунке, с системой впрыска от порта (PFI) и системы последовательного впрыска (SFI), которые используют привод выключаемого транзистора насыщения, изображена рядом и отмечена буквой А. Соленоиды форсунок включаются блоком управления двигателем. Напряжение резко падает, когда клапан открыт, а затем, при выключении напряжения, резко возрастает (из-за индуктивности соленоида). Ширина импульса изменяется в зависимости от нагрузки двигателя.

Осциллограмма, отображающая форму импульса на форсунке системы моновпрыска (TBI). Такие системы для включения и выключения форсунок используют формирователи пиковых токов и токов синхронизации. Клапаны соленоидов форсунок включаются при наличии высокого тока питания, подаваемого от блока управления двигателем.

После срабатывания, ток уменьшается и поддерживает клапан в открытом состоянии. Наблюдается резкое падение напряжения при первом открытии клапана, а затем резкое увеличение напряжения, когда формирователь тока создаст меньший ток синхронизации, чем высокий ток включения. Когда соленоид отключается(после периода синхронизации) создаётся амплитуда напряжения, обусловлештя индуктивностью катушки соленоида (схема В).

Некоторые формирователи пиковых токов и токов синхронизации производят быстрые переключения напряжения во время периода синхронизации из-за низкого сопротивления обмотки соленоида форсунки (схема С).

Примером может служить осциллограмма форсунки автомобиля ФОРД «Сиерра» 1,6i, EEC 4 приведённая ниже.

Ниже приведены схемы подключения форсунок при одновременном, групповом и фазированном впрыске топлива.

При одновременном и групповом методе все форсунки, соединённые параллельно впрыскивают топливо одновременно, причём за один оборот коленвала впрыскивается половина полной порции топлива.

Такой метод соединения форсунок использовался на а\м выпуска 80 х — начала 90 х годов.

Современные системы управления двигателями используют последовательный или фазированный впрыск топлива. Такой метод управления позволяет увязывать момент впрыска с моментом открытия впускного клапана в конкретном цилиндре, изменять количество подаваемого топлива в цилиндр.

На схемах использованы следующие обозначения: 1,2,3,4 — форсунки, 5 — ЭБУ двигателем.

Форсунки систем прямого впрыска топлива отличаются от форсунок, применяемых на системах впрыска топлива во впускной коллектор. Распылитель форсунки расположен непосредственно в камере сгорания и испытывает большие температурные нагрузки и нагрузки высокого давления. Форсунка прямого впрыска длиннее, т.к. необходимо пройти толщину головки блока. Давление топлива значительно выше, чем в обычных системах впрыска и факел распыла имеет свои особенности для каждого двигателя. Эти особенности систем прямого впрыска можно отнести к бензиновым и дизельным двигателям. На рисунке показана форсунка и её осциллограмма двигателя HDI СИТРОЕН. Сопротивление обмотки соленоида форсунки 0,3 — 1 Ом.

Краткое описание

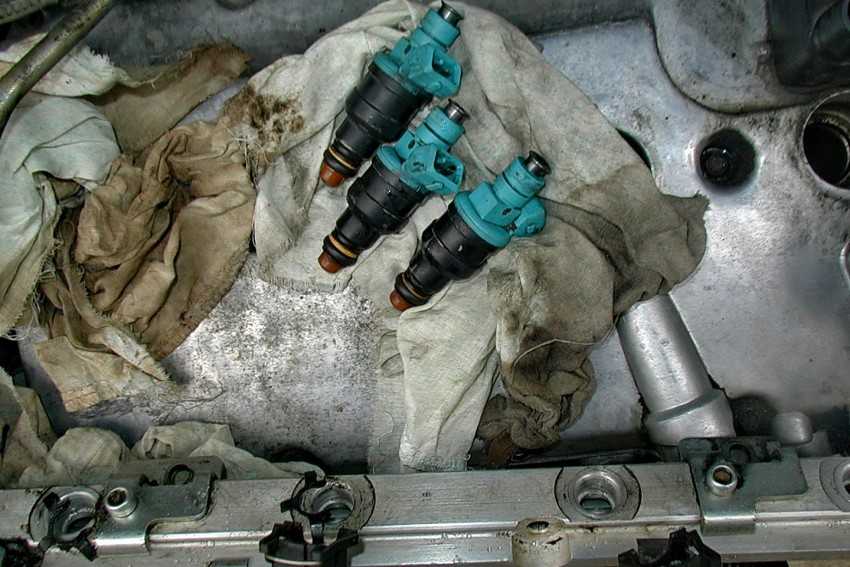

Форсунка представляет собой нагнетательный насос, он так и переводится с английского языка. Такое устройство можно встретить и в бензиновых, и в дизельных автомобилях. Форсунку также называют инжектором. При помощи нее топливо дозируется, подается в определенном количестве. На сегодняшний день различают электрогидравлические, электромагнитные и пьезоэлектрические инжекторы, или форсунки.

ИНЖЕКТОР ОТВЕЧАЕТ ЗА СЛЕДУЮЩИЕ МОМЕНТЫ:

дозирование топлива, которое постепенно впрыскивается,
приготовление струи топлива, управление им,
отделение камеры сгорания и системы впрыска,
определение кривой скорости сброса.

В устройстве форсунки главной деталью является сопло. За работу инжектора отвечает два канала. При помощи первого канала подается распыляемая жидкость. Второй канал обеспечивает распыление первой жидкости, которое происходит при помощи пара, газа и жидкости. Во многих устройствах за работой форсунки следит электронный блок управления. Он отвечает за подачу напряжения в клапанную систему.

ОБЪЕМ ФОРСУНОК НЕ КОТОРЫХ ДВИГАТЕЛЕЙ

Частично полная таблица от компании Accel здесь. Еще момент, кроме как сопротивления, форсунка имеет обхъем как я говорил выше. Точно вам скажет только производитель, KEIHIN. В общем существуют только 2 объема 180 (190) и 235(240). В процентом соотношение это 5 и 2 процента разницы, соотвественно. Разница между 240 и 190 составляет 25 процентов. D14A2 — 190 cc D14A3D14A4 — 190 cc D14A5 — 190 cc D14A7 — 190 cc D14A8 — 190 cc D14Z1 — 190 cc D14Z2 — 190 cc D14Z3D14Z4 — 190 cc D15A3 — 180 cc D15B6 — 180/235 cc D16B2 — 190 cc D15B7 — 235 cc D15Z6 — 190 cc D15Z8 — 190 cc D16A6 — 235 cc D16B2 — 190 cc D16W4 — 190 cc D16Y5 — 190 cc D16Y7 — 180 cc D16Y8 — 240 cc D16Z6 — 235 cc H22A1 — 235 cc H23A1 — 235 cc B20A5 — 235 cc B18C1 — 235 cc B16A3 — 235 cc
