шкворень поворотного кулака КамАЗ 5320-3001019

Шкворень 5320-3001019 представляет собой стержень цилиндрической формы из стали 18ХГТ. Имеет покрытие хромом для игольчатых подшипников.

Шкворни 5320-3001019

применяются для передних осей автомобилей КАМАЗ — 5320, 53205, 53229, 65115, 6540 и т.п.

Передняя ось и поворотные кулаки автомобилей Камаз

1 — болт; 2,30 — шайбы пружинные; 3 — крышка нижняя поворотного кулака; 4 — прокладка крышки; 5 – втулка шкворня; 6 — кулак левый поворотный переднего моста; 7, 27, 29 — гайки; 8 — шплинт разводной; 9 — масленка; 10 — шкворень; 11 — клапан предохранительный; 12 — крышка верхняя поворотного кулака; 13 – кольцо уплотнительное; 14 – обойма сальника; 15 — шайба кулака; 16 — шайба регулировочная; 17 — полукольцо сальника; 18 — кольцо опорного подшипника; 19 — штифт; 20 — шайба опорного подшипника; 21 — кулак правый поворотный; 22 — сегментная шпонка; 23 — рычаг правый поворотного кулака к тяге рулевой трапеции; 24 — балка переднего моста; 25 — рычаг поворотного кулака к тяге сошки рулевого механизма; 26 — упор поворотного кулака; 28 — рычаг левый поворотного кулака к тяге рулевой трапеции; 31 — клин шкворня

Между верхними торцами проушин балки и кулаками установлены шайбы 15 и 16 толщиной 1,5 мм и 0,25 мм, с помощью которых регулируют осевой зазор в шкворневом соединении. Подшипники скольжения и опорные подшипники смазывают «через масленки 9.

Верхний 25 и нижние 23 и 28 рычаги закреплены в кулаках передней оси Камаз гайками 7 со шплинтами 8. Рычаги от проворачивания в кулаках зафиксированы сегментными шпонками 22. Углы поворота кулаков Камаз ограничены упорами 26, ввернутыми во фланцы поворотных кулаков и зафиксированными гайками 27.

Упоры при максимальном повороте колес упираются в бобышки на балке оси. На цапфах кулаков (см. рис.1) гайкой 6, контргайкой 10 и замковыми шайбами 7 и 8 закреплены ступицы 13 колес

На ступице Камаз имеются пять спиц, равномерно расположенных по окружности. Концы спиц заканчиваются коническими опорами, предназначенными для посадки конической поверхности обода.

Угол конуса 28о обеспечивает при затяжке гаек 3 с моментом 245… 294 Нм (25… 30 кг/см) силу трения, необходимую для надежного соединения обода со ступицей и предохранение обода от поворота при торможении.

В теле ступицы Камаз между спицами имеются пять отверстий, предназначенных для болтов 15 крепления тормозного барабана 17.

Гайки 16 болтов самоконтрящиеся. Для уменьшения износа шин и улучшения устойчивости и управляемости автомобиля Камаз ступица в сборе с тормозным барабаном балансируется.

Ступица Камаз вращается на двух конических роликовых подшипниках 11 и 14. На внутренней и внешней обоймах подшипников имеется маркировка, которая должна в точности совпадать для обеих обойм. Внутренняя обойма подшипника 14 упирается в упорное кольцо18.

Подшипниковая сборочная единица снаружи защищена от пыли и грязи крышкой 9 с прокладкой 12, с обратной стороны — манжетой 31, установленной в расточке ступицы, рабочие кромки манжета опираются на кольцо 19.

Тормозные механизмы 32 передних колес Камаз смонтированы на суппортах, которые крепятся болтами к фланцам поворотных кулаков.

Рулевая трапеция передней оси автомобиля Камаз включает поперечную тягу 30, шаровые пальцы которой коническими хвостовиками плотно входят в конические отверстия рычагов и закреплены гайками со шплинтами. Аналогично крепится продольная рулевая тяга 23 к рычагу поворотного кулака и к тяге сошки рулевого механизма.

Поперечный угол наклона шкворня поворотного кулака Камаз и угол развала колес обеспечиваются при изготовлении деталей переднего моста. Эти углы не регулируются.

Продольный угол наклона шкворня определяется положением переднего моста, относительно рессоры – обеспечивается кронштейнами амортизатора.

Шкворни на Газель

Шкворневое соединение применяется в передвижной технике очень давно – оно использовалось еще в повозках и конных экипажах. Шкворневая подвеска устанавливается на автомобилях Волга и УАЗ, на грузовиках ГАЗ 53/ 3307, КАМАЗ, ЗИЛ.

На автомобили Газель для ремонта подвески продаются ремкомплекты, в стандартный набор входит четыре бронзовые втулки и два шкворня. Промышленностью также выпускается ремкомплекты нового образца, в них втулки заменены на игольчатые подшипники. Цена ремкомплекта с бронзовыми втулками находится в районе 900-1700 рублей, с самими запчастями проблем никаких нет – их можно купить практически в любом специализированном автомагазине.

Также в автомагазинах продаются полные наборы, в которые входят:

  • клинья (2 шт.);
  • сферические втулки (2 шт.);
  • шкворни (2 шт.);
  • резиновые уплотнители (2 шт.);
  • прокладки заглушек (2 шт.);
  • бронзовые втулки (4 шт.);
  • шайбы;
  • гайки.

Часто автовладельцы коммерческих автомобилей ГАЗ интересуются, сколько стоит ремонт шкворней на Газели. Следует отметить, что сама работа по замене шкворней (ЗШ) достаточно трудоемкая, требует немалых физических сил и времени. Расценки на работы по ЗШ в автосервисах разные, цена зависит от уровня станции техобслуживания, региона (местонахождения), степени сложности замены. Здесь дело в том, что в запущенных случаях (когда подвеска долго не смазывалась)  шкворни практически не выбиваются из своих посадочных мест, и тогда приходится полностью снимать переднюю балку в сборе, при разборке применять газовую горелку. Стоимость ЗШ на авто Газель в среднем начинается от 2-2,5 тыс. рублей за одну сторону, цена замены может доходить и до 10-12 тысяч рублей.

В заводской инструкции прописан регламент периодичности смазывания подвески на Газели – через 15 тыс. км пробега, но бывалые водители советуют набивать смазку в шкворневые соединения приблизительно через каждые 5-8 тыс. км. Смазка существенно продлевает срок службы шкворней, с регулярным шприцеванием детали могут проходить без ремонта до 150 тысяч километров. Смазывать соединения нетрудно, главное, не лениться это делать.

Шприцевание производим следующим образом:

Такие масленки имеются с каждой стороны передней оси автомобиля. Но здесь есть один нюанс – даже новые пресс-масленки литолом порой не пробиваются. Надежнее производить шприцовку с помощью гибкого шланга. Поступаем следующим образом:

Закачивать смазку необходимо до тех пор, пока она не начнет выступать из соединений. Сначала будет идти грязь, но нужно дождаться, когда из соединений начнет появляться чистый литол. Промазав шкворень, выкручиваем шланг, устанавливаем на место пресс-масленку. Так смазываем все четыре точки на подвеске.

Шланги для шприца продаются в автомагазинах, они стандартные, и должны подходить по резьбе.

У автовладельцев насчет смазки мнения расходятся, некоторые хозяева Газелей считают, что же такие шкворневые соединения необходимо промазывать густым трансмиссионным маслом, например, ТАД-17. Все-таки литолом или другой консистентной смазкой Газель шприцевать надежнее – «трансмиссионка» слишком жидкая, из шкворней она быстро вытекает. А вот на «Волге» шприцуют в основном нигролом (ТАД-17), для этого можно использовать даже не слишком грязную отработку.

Регулировка рулевого управления

Проводится в обязательном порядке, иначе неизбежны проблемы с управлением автомобиля и возможен преждевременный износ резины передних колес.

Регулируется рулевое прокладками. Для стандартной шкворни подойдет 4 штуки, а для роликовой – 5 штук по 0,5 мм. После пробной поездки нужно потрогать колесо и шкворень. При нагреве колеса пару прокладок стоит убрать, если же накалилась шкворень, то добавить.

От состояния шкворни зависит качество управления УАЗом. При ее неисправности будут ощущаться удары в руль, поэтому следует вовремя заменять ее. Своими руками вполне можно осуществить этот ремонт, однако, при возможности обратиться к мастеру, не стоит этим пренебрегать.

Замена шкворней на Газели своими руками

На сегодняшний день большинство водителей предпочитают выполнять ремонтные работы самостоятельно. Однако для этого требуется знание устройства и принципа работы автомобильных узлов. Так, если необходима замена шкворней на УАЗ, логично, что водитель должен знать местоположение и назначение данного узла. Соответственно, этих знаний требует и замена шкворней на Газели.

Успешность выполненного ремонта во многом зависит от технической грамотности исполнителя. Благо, на сегодняшний день не составляет труда получить рекомендации относительно того, как менять шкворня на Газели.

В целом, шкворня представляют собой стержни шарнира на поворотном соединении автомобильных частей.

По сути, этот узел является осью поворота управляемого автомобильного колеса. Данная ось имеет вид стержня, изготовленного из закаленного металла. С помощью этой оси осуществляется крепление к подвеске поворотного кулака. Кулак, в свою очередь, является несущим элементом для ступицы и колеса.

Чтобы обеспечить нормальные ходовые параметры автомобиля, важно знать не только как менять шкворня, но и как впоследствии выставить углы наклона шкворня

Чтобы осуществить ремонт шкворней на Газели, необходим следующий инструмент:

  • развертка и держатель,
  • втулки шкворней и шкворни,
  • уплотнительные кольца,
  • прокладки для крышки шкворня и для цапфы левого кулака,
  • сальники полуосей,
  • упорный подшипник и клин шкворня,
  • регулировочная шайба,
  • угловая пресс-масленка,
  • шплинты,
  • приспособления для замены сайлентблоков и ступичных подшипников,
  • слесарный инструмент,
  • газовая горелка,
  • подкатная доска,
  • набор головок.

Также понадобится целый ряд расходных материалов, в частности:

  • смазка шкворней,
  • герметик резьбы,
  • смазка ШРУС,
  • ВД-40,
  • очиститель для карбюратора.

Следует отметить, что неисправности шкворней могут быть причиной такой неприятности, как стук в передней подвеске. В целом, работа всех узлов в автомобиле взаимосвязана, поэтому если вы будете знать, как поменять шкворня на Газели, это поможет вам избежать будущих возможных неприятностей.

Последовательность замены шкворней на «Газели»

Для облегчения работы вам понадобится весь указанный выше перечень инструментов, включая подкатную доску. Вы также должны позаботиться о том, чтобы все расходные материалы были в наличии в необходимом количестве на момент начала выполнения работ.

Следует также особо оговорить еще один момент: если до настоящего времени вы не сталкивались с тем, как заменить шкворня, лучше запастись лишними втулками, сальниками и клином шкворня. Это убережет вас от нерациональной траты времени впоследствии. Понятно, что замена шкворней, как и замена подшипника ступицы, требует выполнения действий в определенной последовательности.

Последовательность замены шкворней:

  • необходимо слить масло из моста, после чего мост вывешивается, ставятся упоры и снимаются колеса,
  • откручивается тормозной суппорт и диск,
  • нужно открутить тормозной щит и убрать привод в сборе с корпусом подшипника,
  • затем снимается рулевой наконечник, а также выворачивается нижняя масленка,
  • снимается крышка шкворня и клапан смазки,
  • выворачивается пробка из нижнего шкворня,
  • разобранные шкворни следует замочить и разобрать вторую сторону в той же последовательности,
  • снятые узлы нужно тщательно очистить от загрязнений и провести визуальный осмотр,
  • втулки следует смазать снаружи ШРУСом и затем перепрессовать их. При этом верхняя втулка прессуется вровень с корпусом. На данном этапе следует проверить видимость отверстия для выхода смазки. Втулки устанавливаются вертикально, при этом поливаются маслом. Также очищается развертка. Шкворня должна устанавливаться при нажатии пальцем,
  • канал спирали смазки необходимо очистить от стружки и осмотреть,
  • сальники полуосей при необходимости следует заменить, после чего их кромки смазываются маслом,
  • по завершению работ следует проверить шкворни в цапфе. Все резьбовые соединения проверяются на ШРУСе. Следует также просмотреть осевое перемещение кулака,
  • устанавливается масленка, крышка шкворня,
  • клапан шкворня смазывается до выхода смазки,
  • после окончательной проверки смазывается маслом шейка привода и вставляется привод,
  • сборка узлов производится в обратной последовательности.

Устройство шкворней УАЗ «Буханки»

Конструкция Т-образных шкворней представляет собой сочетание двух цилиндров различного диаметра, выточенное из единой заготовки. На торце верхнего цилиндра большего диаметра выточены два канала для установки стопорного штифта и пресс-масленки. На торце нижней части меньшего диаметра выточен кольцевой канал для распределения смазки. Также в шкворне предусмотрен сквозной канал для смазки всей детали целиком.

Широкой частью шкворень запрессован в корпус поворотного кулака и зафиксирован стальной накладкой, его проворачивание во время движение предотвращается штифтом. Узкой часть шкворень устанавливается в бронзовую (пластиковую) втулку, запрессованную в шаровую опору. Размер втулки предусматривает возможность беспрепятственного проворота шкворня. Между корпусом шаровой опоры и широкой частью шкворня размещаются металлические прокладки, осуществляющие центровку всего узла.

Принцип работы Т-образного шкворня следующий: при выполнении маневра поворотный кулак отклоняется от среднего положения, оба шкворня проворачиваются в бронзовых втулках, запрессованных в корпусах шаровых опор. Во время поворота смазка из канала шкворня попадает в кольцевидную выточку нижней части детали и распределяется в пространстве между втулкой и шкворнем, что снижает трение деталей и сокращает их износ.

Конструкция в виде шкворня с подшипником является достаточно сложной. Такой шкворень состоит из трех деталей: нижней половины, на которую запрессовывается конический подшипник, а также обоймы подшипника, которая запрессовывается в корпус поворотного кулака. В обойме подшипника предусмотрены каналы: центральный для установки пресс-масленки и боковой для установки штифта.

Конструкция шкворня с коническими подшипниками обеспечивает повышенную устойчивость к осевым нагрузкам. Работает шкворень с подшипниками просто: при повороте колеса обе половины детали проворачиваются на подшипнике, что позволяет значительно снизить силы трения, а следовательно, и снизить износ узла.

Регулировка

Перед тем как заняться регулировкой, подготовьте все необходимое: втулки в цапфу (если на цапфе есть выработка), упорные втулки 4 штуки, а также сальники. Основное условие регулировки заключается в том, чтобы две половины шруса не болтались, как при прямолинейном движении, так и при повороте! Порядок действий следующий:

  1. Возьмите шаровую опору и запрессуйте туда втулку так, чтобы половина шруса не болталась в шаровой.
  2. Сверху идет упорная шайба, обязательно поставьте новую, даже если старая на вид в хорошем состоянии.
  3. Возьмите металлический вал (можете сделать его из клапана, например) с двух сторон которого находятся конусы и оденьте на него шайбу диаметром как центральный шарик, то есть 27 мм. Одним краем уприте его в центр шкворня. В идеале второй край тоже должен приходиться на центр шкворня. Если это не так, подложите регулировочные шайбы туда же, где стоит упорная, а точнее — под нее.

Регулировка

Необходимо поверх шаровой опоры примерить корпус поворотного кулака и проследить за тем, чтобы центр большого отверстия в поворотном кулаке совпадал с центром опоры. Если он будет сдвинут хотя бы на 3 мм, шрус собрать не получится, поскольку там уже стоит втулка. А чтобы отрегулировать по центру, подложите под левый или правый шкворень определенное количество регулировочных шайб, в зависимости от того — в какую сторону и на сколько мм необходимо подвинуть центральную ось.
Шкворня необходимо затягивать так, чтобы усилием руки можно было поворачивать шаровую опору вперед-назад. Если посадочное место под шкворень разбито, а шкворень проворачивается вместе с шаровой — сточите несколько миллиметров на шкворне и установите его через втулку. Проворачивание или люфт недопустимы, поскольку они приводят к скорейшему износу как шкворня, так и посадочного места под него.
В самой цапфе (как передней, так и задней) лучше заменить втулку. При необходимости — подгоните размер разверткой. Важно отметить, для каждой половины шруса нужно делать по своему. Люфта быть не должно, но если половина шруса идет слишком туго, значит лучше снять разверткой побольше.
Крайне важно наличие втулок в местах, как показано на изображении. Если поставить втулку только с одной стороны, то при повороте колеса большая часть нагрузки будет приходиться именно на нее, как результат — быстрый износ, появление люфта, а там и шрус под замену. В этих местах должны стоять бронзовые втулки В процессе сборки после ремонта необходимо смазать все болты нигролом, чтобы в следующий раз все легко открутить. Все привалочные поверхности (место соединения цапфы и корпуса поворотного кулака) необходимо почистить от грязи. Не рекомендуется смазывать шрус солидолом, поскольку он густой. При нагреве под действием центробежной силы весь солидол разбросает по стенкам шаровой опоры, а надо, чтобы и шарики шруса обильно смазывались. Для этого рекомендуется разбавить солидол наполовину нигролом.

После окончательной сборки и ремонта, необходимо сделать еще одну важную регулировку. Речь идет об регулировочном поворотном болте. Это тот болт, который ограничивает максимальный угол поворота колеса

Важно не переборщить, не затягивайте болт до упора — иначе колесо будет подклинивать. Затяните почти до конца, а затем попробуйте провернуть колесо (точнее вал на котором оно будет стоять)

Необходимо выкручивать назад болт до тех пор, пока колесо не перестанет клинить. Угол поворота при этом должен получиться не ниже заводского. Ну вот, теперь и вы сами сможете отремонтировать передний мост на 469 УАЗе!

Когда о ремонте стоит задуматься всерьёз

Как показывает практика, замена шкворней требуется при существенном люфте, возникающем на поворотном кулаке. Определить неисправность достаточно просто – вывешиваем переднее колесо и, захватив его в положении 6 и 12 часов, совершаем резкие рывки вниз-вверх. Если ощущается люфт, значит, шкворень отработал свой ресурс и нуждается в замене. Наглядное подтверждение проблемы можно получить, вывернув колесо наружу и пошатав его – излишнее перемещение кулака по отношению к передней балке не заметить весьма проблематично.

В основе подобной неприятности может лежать целый ряд факторов, но наиболее часто первопричиной выступает следующее:

  • Агрессивное преодоление проблемных участков дороги;
  • Неисправности колёс и рулевых наконечников;
  • Отсутствие своевременного обслуживания, в том числе и шприцевания;
  • Неправильный момент затяжки подшипников на передних колёсах.

Признаки неисправности поворотного кулака

Довольно часто на автомобилях УАЗ «Патриот» выходит из строя такой важный элемент передней подвески, как поворотный кулак. Со временем он подвергается деформации, выходит из строя шаровая опора.

Ремонт поворотного кулака на УАЗ «Патриот» необходимо провести, если:

  1. Производилась замена сальника и вкладышей данного узла.
  2. Износился шаровый шкворень.

Часто поворотный кулак выходит из строя в результате некачественного подбора комплектующих запчастей, установленных при его ремонте. К примеру:

  • диаметр опоры больше вставляемой в нее полусферы;
  • толщина сальника меньше, чем посадочное место, предназначенное для его запрессовки;
  • толщины вкладышей недостаточно для герметизации механизма, в результате чего в поворотный кулак попадает дорожная грязь и пыль.

Как снять шкворень

Извлечь шкворень из кулака можно несколькими способами. Его можно выдавить прессом или просто выбить, а можно включить фантазию и придумать собственный метод. Но пока стоит разобрать два основных варианта.

Выбивание шкворня

Первый и наиболее распространённый способ достать закисший в балке стержень — это простое выколачивание балдой или тяжёлым молотком. Делать это нужно аккуратно, без фанатизма, чтобы не повредить поворотный кулак.

Для такой процедуры понадобится молоток потяжелее, поскольку удар должен быть сильным, а также наставка. Она должна быть диаметром на 2-3 мм меньше, чем сам шкворень. Перед началом желательно что-нибудь подложить под балку, чтобы создать хорошее сопротивление. Затем направляем наставку на закисший стержень и наносим по ней мощные удары.

Выбивание шкворня при помощи молотка и наставки

Процесс может затянуться, так как для начала его нужно будет сорвать с места. Если вам удалось это сделать, можно считать, что дело в шляпе

В этом моменте важно учитывать твёрдость наставки, поскольку, если металл мягче стержня, то он расплющится и застрянет в поворотном кулаке. Если наоборот, наставка тверже, то можно заклепать шкворень, вследствие чего он увеличится в диаметре и не пролезет в гнездо балки

Тогда его оттуда вообще не достать. По словам механиков, лучшей наставкой является старая ось, обработанная на токарном станке. Её твёрдость с размерами будут подходящими и стержень без особых проблем легко извлечётся.

Подробнее про выбивание шкворней можете посмотреть в видео:

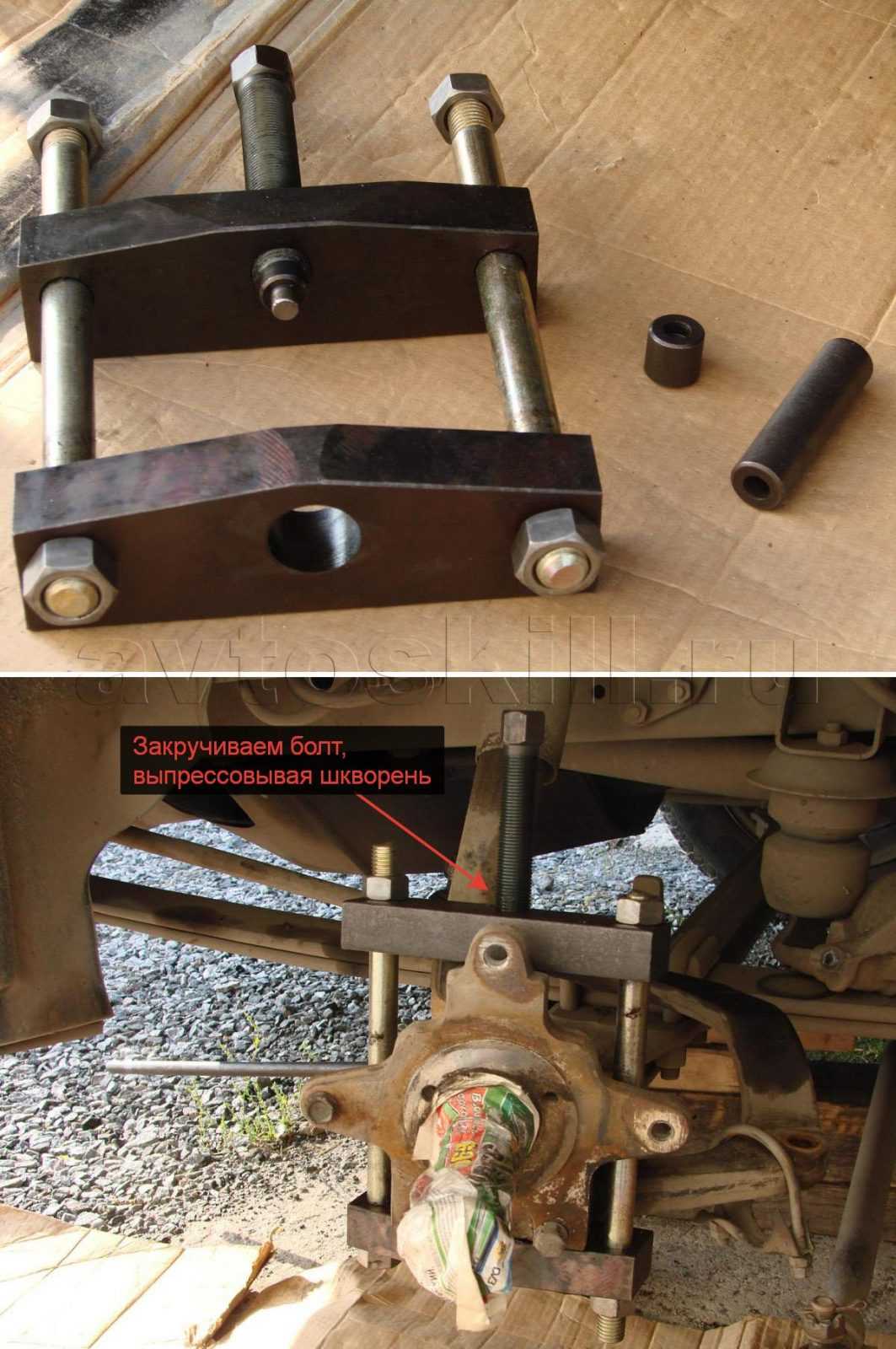

Выпрессовка шкворня

Второй способ немного проще, правда требует специального инструмента. Зачастую им пользуются, когда достают шкворня на грузовых автомобилях, но можно применить и для легковушки. Для начала нужно самостоятельно изготовить (или купить, но стоимость такого прибора будет от 70 000 рублей и выше) некий съёмник, который представляет собой прямоугольную конструкцию. Берётся небольшая толстая плита и две шпильки, которые необходимо приварить к ней на определённом расстоянии (около 30 см). Затем применяется вторая плита, с проделанными для них отверстиями. Вся конструкция ставится соосно под шкворень, а плита с отверстиями прикручивается сверху гайками. Таким образом получается замкнутый остов, который будет служить упором при выдавливании закисшего стержня.

Полдела сделано! Теперь осталось поставить гидравлический домкрат (грузоподъёмностью желательно не менее 50 тонн), подобрать под шкворень наставку и начать сам процесс. Получается так, что сверху поворотный кулак упирается в верхнюю плиту, прикрученную гайками к шпилькам, а снизу давит домкрат. Он в свою очередь наталкивается на основную, нижнюю плиту, что и создаёт большое усилие. При определённом давлении стержень сам начнёт вылазить из балки.

Выпрессовка шкворня при помощи специального съемника и гидравлического домкрата

Можно обойтись без домкрата, однако это дольше по времени и чуть сложнее в реализации. Придется изготовить или заказать съемник, который показан на рисунке ниже. Он крепится к колесной ступице таким образом, чтобы болт сверху попадал в отверстие шкворня. Затем болт вручную вкручивается в это отверстие, тем самым выпрессовывая шкворень.

Выпрессовка шкворня при помощи съемника

Подробнее про процесс выпрессовки шкворней можете посмотреть в видео:

Это два основных способа, которыми можно извлечь даже намертво засевший шкворень. Они были придуманы автовладельцами, которые когда-то столкнулись с этой проблемой. Конечно, это не совсем технологично, но зато эффективно и по-мужски. Причём, если вы своевременно промасливали кулак, то выбить стержень не составит труда, и, возможно, не понадобится грубая сила. Правда, бывает такое редко.

Как снимать старые шарниры

Вне зависимости от типа шарнира основные операции демонтажа одинаковы. Для замены или регулировки шкворней потребуется ровная площадка. Кроме того, вам потребуются:

  • домкрат и страховочная подставка;
  • набор торцевых и рожковых ключей;
  • набор отверток;
  • набор головок и ключ-трещотка;
  • динамометрический ключ;
  • мощный вороток и удлинитель из куска трубы;
  • чистые тряпки;
  • противооткатные упоры;
  • невысокая табуретка;
  • помощник или помощница.
  • никогда не оставляйте машину на домкрате, всегда ставьте страховочную подпорку, которую продают в любом автомагазине или широкий ровный чурбак;
  • обязательно подпирайте колеса противооткатными упорами;
  • никогда не выполняйте любые работы под автомобилем в одиночку – если что-то пойдет не так, то помощник сможет позвать помощь или самостоятельно помочь вам;
  • не пейте спиртное, не употребляйте наркотические или психотропные вещества перед ремонтом автомобиля.

Пошаговое руководство

Мы разбили весь процесс на отдельные операции, которые необходимо выполнять последовательно. Это поможет не только в разборке поворотного кулака, но и в его сборке после установки новых или регулировки старых шарниров:

Как проверить люфт в шкворнях Газель

Есть определенные признаки, по которым можно понять, что в шкворнях на Газели появился люфт:

Сравнение для очистки клиньев для регулировки натяжения ракеты. Окисленные прокладки нового прокладочного химически вытравленного клиновидного поддона, снятого механическим истиранием. Превосходство химического метода очевидно. Лучший результат: все удерживается в одном шаге: всего 10 минут.
. Окисленные прокладки и маринованные прокладки.

Вы также должны быть осторожны, чтобы не повредить их при обращении или хранении. Прокладки будут сохранены после того, как они будут удалены и смазаны маслом, а затем сохранены в водонепроницаемом пакете или в жирной бумаге. Хорошая привычка состоит в том, чтобы разместить их между двумя слоями картона или листа, чтобы защитить их от деформации или складок.

  • происходит неравномерный преждевременный износ протектора шин;
  • в подвеске появился стук;
  • автомобиль плохо слушается руля.

Проверить подвеску на люфты достаточно просто, для этого необходимо вывесить машину на домкрате и покачать каждое колесо сверху вниз. Если люфт ощущается (более 2-3 мм), необходимо вставать не ремонт.

Газель – машина очень живучая, и даже с люфтами в подвеске может ездить довольно долго. Но с разбитыми втулками эксплуатировать авто крайне нежелательно, могут быть нехорошие последствия:

  • разобьется посадочное место под втулки в передней балке, тогда сама балку придется менять, а она стоит недешево;
  • резина быстро износится, придется менять колеса;
  • ездить на Газели с большими люфтами опасно, можно попасть в аварию.

Процесс замены шкворней КамАЗа

В рамках возникновения люфта в поворотном кулаке, можно осуществить такой процесс, как замена шкворней на КамАЗе своими руками. Вы поймете, что шкворни не в порядке по неустойчивому состоянию колес и по стуку в передней балке во время езды. Да, можно доверить ремонтные работы такого рода автосервису, но большая часть шоферов осуществляют замену этого элемента самостоятельно.

В рамках замены шкворни на КамАЗ 6520 необходимо сначала демонтировать старую деталь. Для этого нужно поднять кабину, а затем демонтировать суппорт и колесо. Затем необходимо демонтировать крышки поворотного кулака. Замена шкворней на КамАЗ 65115 осуществляется специальным инструментом и пятидесяти тонным домкратом (гидравлическим). С тем же успехом можно использовать наставки и кувалду.

Чтобы вытащить шкворень, необходимо выбить стопорящий клин. Его место расположения — в теле проушины кулака. Следует открутить удерживающую гайку и, помогая наставкой, с помощью ударов кувалдой необходимо сдвинуть стопорящий клин. Когда он будет сдвинут, клин следует продолжать выбивать. Если сдвинуть его не удалось, нужно просверлить отверстие в 8 мм на две трети длины. Клин после таких процедур вынимается ударами кувалдой.

Чтобы легко было выбить шкворень, следует нагреть балку резаком. Процедура эта должна происходить быстро, иначе нагреется шкворень. Специалисты советуют в таком случае использовать жидкий азот. Эффект тот же, а вероятность испортить балку сводится к нулю.

Регулировка схождения и развала передних колес автомобиля

Расстояние между бортами шин передних колес должно быть спереди меньше чем сзади на 8—12 мм у автомобиля ЗИС-150 и на 1,5—3 мм — у автомобиля ГАЗ-51. Такая установка колес уменьшает износ шин.

Для регулировки схождения колес нужно передние колеса установить в положение, соответствующее движению автомобиля по прямой, ослабить гайки болтов наконечников поперечной рулевой тяги и, повернув трубным ключом поперечную тягу, установить нормальную величину схождения.

Схождение и развал передних колес проверяют специальной раздвижной линейкой.

Раздвижная линейка состоит из двух стержней, раздвигаемых пружиной. На концах стержней шарнирно укреплены скобы, имеющие плоские упоры. На скобах укреплены зубчатые секторы, зацепленные с цилиндрическими шестернями, на оси которых укреплены стрелки. При проверке установки колес линейку ставят между колесами так, чтобы упоры скоб плотно прижимались к закраинам дисков колес, а скобы были строго вертикальны. Правильность установки линейки определяют по уровням на нижних упорах скоб. Небольшое отклонение скобы вызывает значительное отклонение стрелки по циферблату (предусмотренное передаточным числом зубчатой передачи). Отклонение стрелки от нулевого положения показывает угол отклонения колеса в градусах или в миллиметрах. Этой же линейкой проверяют и развал колес.
