Ремонт жидкостного насоса системы охлаждения двигателя

Номенклатура и применяемость водяных насосов ГАЗ

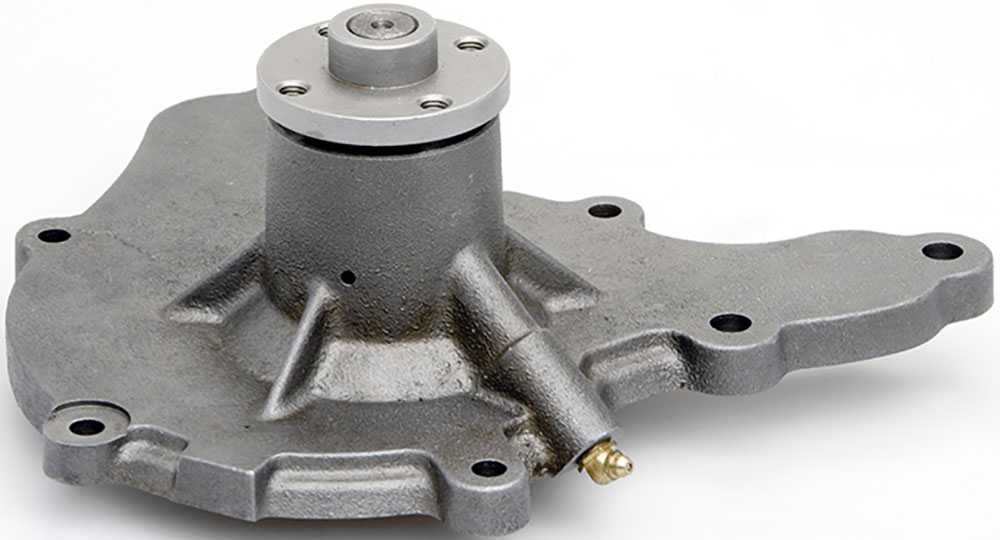

Водяной насос двигателей ГАЗ-53, ГАЗ-66

Водяной насос двигателей семейства УМЗ-421

Водяной насос двигателей ЗМЗ-405

Водяной насос двигателей Cummins

Автомобили ГАЗ различных моделей в разное время комплектовались двигателями Заволжского моторного завода (ЗМЗ — ранние ЗМЗ-53 и 513, более современные ЗМЗ-405, 406, 409), Ульяновского моторного завода (УМЗ — семейство УМЗ-421, современные УМЗ-А274), Горьковского автозавода (ранние ГАЗ-51, 52, более современные ГАЗ-560 по лицензии Steyr на нескольких модификациях), Минского моторного завода (дизельные агрегаты Д-245), а также иностранного производства Cumminsи Chrysler. На этих агрегатах применяются различные по конструкции и характеристикам водяные насосы. Полную информацию о помпах можно найти в специализированных справочниках, здесь же приведены основные сведения о наиболее распространенных водяных насосах.

Для среднетоннажных грузовых автомобилей:

  • 12-1307010 — для двигателей ГАЗ-51, 52, подача жидкости через верхний патрубок;
  • 66-1307010-22 для двигателей ЗМЗ-53 (на ГАЗ-53), ЗМЗ-513 (на ГАЗ-66), ЗМЗ-5231.10 (для ГАЗ-3307, 3309), двухулиточный, без патрубков (подача жидкости из блока);
  • 245-1307010 нескольких модификаций — для дизельного двигателя Д-245 на ГАЗ-3309, 3308 «Садко»;
  • 245-1307015 — то же с электромуфтой.

Для двигателей УМЗ:

  • 421-1307010 для двигателей УМЗ-4215, 4218;
  • 421-1307100-40 для двигателей УМЗ-421, 4213 Евро-3;
  • 421.1307010-50 для двигателей УМЗ-4216 Евро-3;
  • 421-1307010-97 для двигателей УМЗ-4213, 4216;
  • 4216-1307100 для двигателей УМЗ-4216 Евро-4, дополнительный штуцер 16 мм;
  • 4216.1307010-10 для двигателей УМЗ-4216 Евро-3, Евро-4, дополнительный штуцер;
  • 4216.1307010-06 для двигателя УМЗ-А274 (для ГАЗель NEXT).

Все помпы для насосов УМЗ имеют изолированную крыльчатку, закрытую снизу плитой с отверстиями для подачи охлаждающей жидкости.

Для двигателей ЗМЗ:

  • 4022.1307010 для двигателей ЗМЗ-402.1/4021.1 (для ГАЗ-2410 «Волга»), с нижней плитой (закрытая крыльчатка), с верхним патрубком;
  • 4061-1307010для двигателя ЗМЗ-406, двухулиточный, с верхним патрубком;
  • 4061-1307010-02 — то же, но имеет литую крыльчатку закрытого типа в виде колеса;
  • 4062.1307010 для двигателей ЗМЗ-4062, 4052, 4092, с верхним патрубком, под ГУР;
  • 4062-3906629-10 для двигателей ЗМЗ-4062, 4052, 4092, с верхним патрубком, под ГУР;
  • 4062-3906629-20 для двигателей ЗМЗ-40524, 409 Евро-3, без кондиционера;
  • 4062.3906629-30 для двигателей ЗМЗ-40524, 40904 Евро-3, под кондиционер;
  • 4062.1307010-42 для двигателей ЗМЗ-40524, 40904 Евро-3;
  • 4063-1307010 для двигателя ЗМЗ-40522 Евро-2, оснащается электромуфтой.

Для двигателей ГАЗ:

560.1307008 для двигателя ГАЗ-560 Steyr («Штайер»).

Для двигателей иностранного производства:

  • 4694307AE/4694307AB для двигателей Chryslerна ГАЗ-31105 «Волга»;
  • 5333148F/5269784/5269897/5333148 для двигателей CumminsISF2.8;
  • 5263374/5288908/5257960/533303 для двигателей CumminsISF 3.8.

Различные насосы производятся компаниями ОАО «ГАЗ», УМЗ, ЗМЗ, МТЗ, АДС, «Лузар», «Пекар», Sollers, Herzog, Espra, Movelex, KENO и другими. Агрегаты поставляются в различной комплектации — без дополнительных деталей, со шкивом, со шкивом и муфтой, с крепежом и без.

Охлаждение змз 406 инжектор. Система охлаждения двигателя газель

Система охлаждения ЗМЗ-40524 — жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости

Система охлаждения двигателя состоит из рубашек охлаждения блока цилиндров 6 и головки цилиндров 1, водяного насоса 5 с электромагнитной муфтой, термостата 2, сливной пробки 7, датчика температуры охлаждающей жидкости системы управления 3.

Циркуляция охлаждающей жидкости в системе создается центробежным водяным насосом, приводимым от коленчатого вала.

Насос подает жидкость в рубашку охлаждения 6 блока цилиндров, откуда жидкость поступает в рубашку 1 головки цилиндров и далее в корпус термостата 2.

Термостат 2 автоматически регулирует подачу охлаждающей жидкости в радиатор в зависимости от её температуры.

Через штуцер крышки термостата в расширительный бачок отводится воздух при заполнении системы и возникающий в системе охлаждения пар.

Слив охлаждающей жидкости из двигателя осуществляется через отверстие на левой стороне блока цилиндров, закрытое пробкой 7.

Оптимальный температурный режим охлаждающей жидкости с точки зрения минимума износов и расхода топлива лежит в пределах плюс 80-90°С.

Контроль температурного режима двигателя осуществляется по указателю температуры и сигнализатору перегрева (контрольная лампа), находящихся в составе комбинации приборов автомобиля.

Указатель температуры охлаждающей жидкости управляется сигналом, формируемым блоком управления на основании информации от датчика температуры 3, размещенного в корпусе термостата.

В комбинации приборов автомобиля, с указателя температуры охлаждающей жидкости снимается информация о текущей температуре двигателя, и в случае превышения предельно-допустимого значения 105°C, производится зажигание лампы сигнализатора перегрева охлаждающей жидкости. Цвет индикации сигнализатора — красный.

Термостат

Термостат — с твердым наполнителем, двухклапанный, с автоматическим дренажным клапаном ТС 107-05, ТР 2-01 или ТА 107-05.

Термостат расположен в алюминиевом корпусе, установленном на выходном отверстии рубашки охлаждения головки цилиндров, и соединен шлангами с водяным насосом, радиатором и расширительным бачком.

Основные схемы установки и подключения

Чаще всего встречаются следующие схемы:

  • Схема прямого подключения устройства в подающий трубопровод.
  • Схема с накопительным баком.

Прямое подключение подразумевает размещение станции между водозабором и внутридомовым трубопроводом. Вода напрямую засасывается из скважины и подаётся потребителю. При такой схеме установки аппаратура находится в обогреваемом помещении – в цоколе или подвале. Это обусловлено боязнью пониженных температур. Замерзание воды внутри устройства может становиться причиной его выхода из строя.

Впрочем, в регионах с относительно мягкими зимами, допускается помещение водонапорной станции непосредственно вверху скважины. Для этого над ней сооружают заглублённый в землю колодец, который утепляют во избежание замерзания воды внутри трубопровода. При необходимости возможно использование электрического греющего провода. Более подробно все аспекты выбора места установки разберём ниже.

Схема подключения станции с накопительным баком выглядит несколько иначе. Вода из источника подаётся не прямо во внутридомовую систему, а в специальный объёмный бак-накопитель. Сама насосная станция размещается промеж накопителя и внутреннего трубопровода. Вода к местам водоразбора перекачивается насосом станции из накопительного бака.

Таким образом, в такой схеме используется два насоса:

  1. Глубинный насос, качающий воду в накопитель.
  2. Насосная станция, подающая воду из бака-накопителя в водопровод.

Плюсом схемы с баком накопителем является наличие достаточно большого количества воды в нём. Объём бака может составлять несколько сот литров, и даже кубометров, а средний объём демпферного бачка станции равняется 20-50л. Также подобный вариант водоподающей системы подходит для артезианских скважин, когда так или иначе приходится задействовать глубинный насос.

Внешний вид Газ 31029

Легковой автомобиль «Волга» Газ-31029 относится к легковым автомобилям среднего класса и предназначен для эксплуатации по дорогам с твердым покрытием. Этот автомобиль выпускается Акционерным обществом «ГАЗ» (г. Нижний Новгород) с 1992 г. Автомобиль ГАЗ- 31029 — базовая модель, имеет несколько мо- дификаций. ГАЗ-31022 — грузопассажирский, с пятидверным кузовом типа «универсал» с тремя рядами сидений. При складывании сидений второго и третьего рядов образуется ровная площадка для груза. В связи с увеличенной нагрузкой автомобиль имеет усиленные задние рессоры.

ГАЗ-31023 — медицинской службы. Предназначен для перевозки больных и выезда врача для оказания срочной медицинской помощи. Кузов автомобиля типа «универсал». Санитарное отделение, в котором размещены носил- ки для перевозки больных и два места для сопровождающих, отделено от мест врача и водителя перегородкой. Автомобиль оборудован опознавательным фонарем с эмблемой Красного креста на крыше и дополнительной фарой — искателем на левом переднем крыле. Кроме указанных модификаций АО «ГАЗ» предусмотрен вы- пуск автомобилей ГАЗ- 31029 с оборудованием для работы на сжиженных углеводородистых газах.

Внешний вид ГАЗ 31029

2. Расширительный бачок.

3. Регулятор напряжения.

4. Горловина маслоналивная.

5. Бачок стеклоомывателя.

6. Воздушный фильтр.

11. Ремень безопасности.

12. Амортизатор задний.

13. Бак тотпливный.

14. Рессора задняя.

17. Карданный вал.

18. Ручка регулировки наклона спинки сиденья.

19. Дополнительное сопротивление системы зажигания.

20. Рулевая колонка.

21. Главный цилиндр привода сцепления.

22. Педаль сцепления.

23. Вакуумный усилитель тормозов.

24. Рулевой механизм.

25. Главный тормозной цилиндр.

26. Передняя подвеска.

27. Катушка зажигания.

28. Транзисторный коммутатор.

29. Указатель поворота.

30. Аккумуляторная батарея.

31. Датчик распределитель зажигания.

32 Масляны и фильтр двигателя.

34. Радиатор системы охлаждения.

35. Жалюзи радиатора.

36. Масляный радиатор.

37. Противотуманная фара.

описание системы охлаждения на автомобиле Волга ГАЗ 31105

скачать фото на мобильник

описание автомобиля Волга ГАЗ 31105 руководство технического обслуживания и ремонта

система охлаждения двигателя ЗМЗ 406 автомобиля Волга ГАЗ 31105 Схема системы охлаждения автомобиля Волга ГАЗ 31105 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата;

А — термостат закрыт; В — термостат открыт

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Система охлаждения автомобиля Волга ГАЗ 31105 состоит из насоса, радиатора двигателя, вентилятора, термостата, расширительного бачка, рубашки охлаждения (протоков в блоке и каналов в головке блока цилиндров двигателя ЗМЗ 406), соединительных шлангов и трубок, а также радиатора и крана отопителя. Насос охлаждающей жидкости — центробежного типа, установлен в передней части блока цилиндров и приводится от шкива коленчатого вала поликлиновым ремнем. Насос обеспечивает постоянный поток охлаждающей жидкости в двигателе. Тепловой режим двигателя ЗМЗ 406 задается параметрами термостата и датчика включения вентилятора радиатора. Распределением потоков жидкости управляет термостат с двумя клапанами; основным и байпасным. На холодном двигателе основной клапан закрыт, и вся охлаждающая жидкость циркулирует по малому кругу — через рубашку охлаждения блока и головки блока цилиндров, минуя радиатор двигателя и сразу возвращаясь в насос. Это ускоряет прогрев холодного двигателя. При температуре 80-84°С основной клапан термостата начинает открываться, пропуская часть жидкости по большому кругу, а байпасный клапан термостат закрывается. При температуре 94°С основной клапан термостата открыт полностью, а байпасный закрыт и вся жидкость циркулирует через рубашку охлаждения, затем через основной клапан термостата и радиатор двигателя, образуя большой круг циркуляции. Охлаждающая жидкость, проходя через радиатор, охлаждается, отдавая часть тепла окружающему воздуху. Радиатор — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновые уплотнительные прокладки обжатием опорных пластин по фланцам бачков. На пластинах остова радиатора имеются кронштейны для крепления радиатора к кузову автомобиля ГАЗ 31105, а также для крепления кожуха вентилятора к радиатору. Вентилятор — с шестилопастной пластмассовой крыльчаткой. Приводится во вращение электродвигателем. Электродвигатель включается по команде датчика, установленного в левом бачке радиатора при температуре охлаждающей жидкости 92 °С. В малый круг системы охлаждения включен радиатор отопителя. Количество охлаждающей жидкости, проходящей через радиатор отопителя, не зависит от термостата и регулируется только краном отопителя. С 2005 г. на автомобили Волга ГАЗ 31105 устанавливается кран отопителя с пневмоприводом (см. «Система отопления и вентиляции»). Расширительный бачок — пластмассовый, установлен на кронштейнах над вакуумным усилителем тормозов. Расширительный бачок соединен пароотводящими шлангами с патрубком левого бачка радиатора (вверху) и со штуцером в крышке корпуса термостата, а также наполнительным шлангом — с насосом через тройник, установленный в нижнем шланге радиатора. На расширительном бачке имеется метка МАХ, показывающая верхний уровень охлаждающей жидкости в расширительном бачке. Расширительный бачок закрыт резьбовой пробкой. Герметичность системы обеспечивается клапанами в пробке расширительного бачка. Выпускной клапан поддерживает избыточное давление в системе на горячем двигателе (за счет этого температура кипения жидкости повышается до 115°С и уменьшаются ее потери на испарение). Впускной клапан открывается при понижении давления в системе охлаждения (на остывающем двигателе). Система охлаждения заполнена 10,5 л незамерзающей жидкости «Тосол». Для слива охлаждающей жидкости в нижней части правого бачка радиатора выполнено сливное отверстие, закрытое резьбовой пробкой, а на левой стороне блока цилиндров предусмотрен сливной кран.

марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна! car-exotic.com

Технические характеристики

Габаритные размеры ГАЗ 3307:

  • длина – 6550 мм;
  • ширина – 2380 мм;
  • высота – 2350 мм;
  • дорожный просвет – 265 мм;
  • колесная база – 3770 мм;
  • колея задняя – 1690 мм;
  • колея передняя – 1630 мм;
  • длина платформы – 3490 мм;
  • ширина платформы – 2170 мм;
  • высота платформы – 510 мм.

Полная масса автомобиля составляет 7850 кг, снаряженная масса – 3200 кг. Автомобиль способен перевозить до 4500 кг груза.

Прочие характеристики и расход топлива:

  • максимальная скорость 90 км/час;
  • разгон до 80 км/час – 64 сек;
  • расход топлива при 60 км/час – 19,6 л/100 км;
  • расход топлива при 80 км/час – 26,4 л/100 км;
  • объем топливного бака – 105 л;
  • максимальный преодолеваемый подъем – 25%.

Для ГАЗ 3307 используются диски размерностью 152Б-508, шины – 8,25R20.

Устройство

Самосвал ГАЗ 53 оснащен генератором модели Г-250 с максимально вырабатываемым током 40 Ампер и состоит из следующих элементов:

  • Корпуса, состоящего из двух частей – передней и задней крышки. На задней крышке предусмотрены вентиляционные отверстия для охлаждения генератора;
  • Обмотка статора, она проложена вдоль стенок внутри корпуса и стягивается крышками;
  • Ротора (якоря). Якорь является вращающейся деталью и при вращении создает возбуждение на обмотках статора. Находится ротор внутри генератора по его центральной оси, вращается в подшипниках, находящихся в передней и задней крышке корпуса;
  • Диодный мост. Предназначен для преобразования переменного тока в постоянный. Расположен в самой задней части корпуса;
  • Щеточный узел. Щетки работают с контактными кольцами якоря и создают возбуждение в генераторе;
  • Шкив генератора. Шкив крепится в передней части на роторе, фиксируется на шпонке и удерживается с помощью гайки. Через ремень и шкив приводится во вращение само устройство.

Схема подключения генератора очень проста – на задней крышке устройства находится клемма, на которое подается питание от аккумулятора (+12 Вольт). К корпусу подсоединяется минусовой провод, на щеточный узел подается напряжение для возбуждения ротора.

Правильно ТО двигателя

Сам по себе двигатель хороший, и нареканий не вызывает, главное поддерживать его техническое состояние.

Так выглядит ДВС для автомобиля ГАЗ 53

При проведении технического обслуживания головку блока цилиндров необходимо подтягивать.

Не стоит забывать и про температурный режим.

Чтобы двигатель прослужил дольше, при первой же необходимости заменяйте поршневые кольца. О том, что пора заменять поршневые кольца, вам скажет сам автомобиль. В этом случае после каждых 100 км. пробега масло будет уменьшаться примерно на 400 грамм. Если же давления масла в системе упало, то тут дело во вкладышах коренных подшипников коленчатого вала, которые также необходимо сразу заменить.

Двигатель для ГАЗ 53 в разрезе

Генератор «Газели» (402 двигатель)

Немного расскажем о навесном оборудовании. Двигатель ЗМЗ-402 комплектуется 65-амперным генератором модели 1631.3701. Это трехфазный синхронный генератор со встроенным выпрямителем на кремниевых диодах. Приводится в действие он посредством ремня от шкива коленвала. Ротор вращается на шариковых подшипниках, что находятся в крышках. Стоит отметить, что смазка на вал ротора заложена на весь его срок службы. Внутри задней крышки имеется выпрямительный блок, что регулирует напряжение. Выпрямитель состоит из шести диодов, что установлены в подковообразные пластины. Данный генератор может выдавать ток от 12 до 14 Вольт. В статоре – две трехфазные обмотки, подключенные друг другу параллельно. Охлаждение – воздушного типа, через окна в крышке.Для возбуждения на роторе генератора находится обмотка. Ее выводы идут на два медных контакта, что соединяются с кольцами вала ротора. Питание подается через угольные щетки. Среди проблем данного генератора владельцы выделяют малую мощность. Для полноценной эксплуатации необходимо минимум 80 Ампер-часов. Также часто из строя выходят щетки генератора и «шоколадка» (регулятор напряжения).

Особенности ГАЗ 3307

Данная модель считалась переходной, поэтому автопроизводителем не рассматривалась как объект для серьезной модификации. От предшественника было унаследовано:

  1. Шасси;
  2. Силовой агрегат;
  3. Кузов, включая и его грузовые модификации;
  4. Основные элементы управления.

Новая кабина

Новым элементом автомобиля ГАЗ 3307 была современная кабина. Она отличалась:

  1. Угловатым оперением капота и крыльев;
  2. Новой светотехникой;
  3. Отделкой внутреннего убранства;
  4. Регулируемыми сиденьями с ремнями безопасности.

Кроме того, благодаря установке на шасси новой кабины повышенной функциональности, видоизменилась и электропроводка ГАЗ 3307. Этого требовало появление на автомобиле:

  1. Эффективной системы вентиляции и отопления;
  2. Гидроусилителя рулевого управления;
  3. Новой панели приборов.

Электрооборудование

Что касается электрооборудования, то в связи с экспериментами производителя, пытавшегося подобрать оптимальный силовой агрегат, подкапотная проводка ГАЗ 3307 также подверглась модернизации.

  1. Вместо ранее использовавшегося генератора постоянного тока автомобиль получил генератор переменного тока модели Г250-Г2;
  2. Для защиты электрооборудования в него был интегрирован регулятор напряжения модели 222.3702.

Система зажигания также подверглась небольшой модернизации:

  1. Вместо старой катушки зажигания Б114-Б устанавливалась более мощная Б116;
  2. Старый трамблер Р133-Б заменили на модернизированный 24.3706;
  3. Появился электронный коммутатор зажигания модели ТК102А. В дальнейшем вместо него автомобиль укомплектовывался универсальным коммутатором 13.3734, а также его модификацией – 13.3734-01;
  4. В схеме используется резистор СЭ107, а на ряд моделей устанавливался универсальный 14.3729 (см.также схему электропроводки Газель).

Схема, элементы системы охлаждения и их работа

Основные элементы, из которых состоит схема системы охлаждения двигателя, встречаются и схожи у разных типов моторов: инжекторных, дизельных и карбюраторных.

Общая схема жидкостной системы охлаждения двигателя

Жидкостное охлаждение мотора дает возможность в равной мере забирать тепло со всех узлов и деталей двигателя не зависимо от степени тепловой нагрузки. Двигатель с использованием водяного охлаждения создает меньше шума, чем двигатель с воздушным охлаждением, обладает большей скоростью прогрева при пуске.

Система охлаждения двигателя содержит следующие детали и элементы:

  • рубашка охлаждения (водяная рубашка);
  • радиатор;
  • вентилятор;
  • термостат;
  • жидкостный насос (помпа);
  • расширительный бачок;
  • соединительные патрубки и сливные краны;
  • отопитель салона.
  • Рубашкой охлаждения («водяной рубашкой») принято считать сообщающиеся между двойными стенками полости в тех местах, где наиболее нужен вывод избыточного тепла.
  • Радиатор. Предназначен для рассеивания тепла в окружающую атмосферу. Он конструктивно состоит из множества изогнутых трубочек с дополнительными ребрами для увеличения теплоотдачи.
  • Вентилятор, включающийся электромагнитной, реже гидравлической муфтой, при срабатывании температурного датчика охлаждающей жидкости усиливает набегающий на авто воздушный поток. Вентиляторы с “классическим” (постоянно включенным) ременным приводом встречаются в наши дни редко, в основном, на старых автомобилях.
  • Центробежный жидкостный насос (помпа) в системе охлаждения обеспечивает постоянную циркуляцию охлаждающей жидкости. Привод помпы чаще всего реализован с помощью ремня или шестерней. Двигатели с турбонаддувом и с непосредственным впрыском топлива, как правило, снабжены дополнительной помпой.
  • Термостат – главный узел, регулирующий потоки охлаждающей жидкости, устанавливается обычно между входным патрубком радиатора и «водяной рубашкой» двигателя, конструктивно выполнен в виде биметаллического или электронного клапана. Назначение термостата – поддержание заданного рабочего температурного диапазона охлаждающей жидкости при всех режимах работы двигателя.
  • Радиатор отопителя очень похож на радиатор системы охлаждения меньших размеров и расположен в салоне авто. Принципиальное отличие состоит в том, что радиатор отопителя передает тепло в салон, а радиатор системы охлаждения – в окружающую среду.

Принцип работы

Принцип работы жидкостного охлаждения двигателя состоит в следующем: цилиндры окружены «водяной рубашкой» из охлаждающей жидкости, отбирающей лишнее тепло и переносящей его к радиатору, откуда оно передается в атмосферу. Жидкость, непрерывно циркулируя, обеспечивает оптимальную температуру двигателя.

Принцип работы системы охлаждения двигателя

Охлаждающие жидкости – антифризы, тосол и вода – в процессе эксплуатации образуют осадок и накипи, нарушающие нормальную работу всей системы.

Вода не бывает химически чистой в принципе (за исключением дистиллированной) – в ней содержатся примеси, соли и всевозможные агрессивные соединения. При повышенной температуре они выпадают в осадок и образуют накипь.

В отличие от воды антифризы не создают накипи, но в процессе эксплуатации разлагаются, а продукты распада отрицательным образом сказываются на работе механизмов: на внутренних поверхностях металлических элементов появляется коррозионный налет и наслоения органических веществ.

Кроме этого, в систему охлаждения могут попадать различные посторонние загрязняющие субстанции: масло, моющие средства или пыль. Также могут попасть и специальные герметики, используемые для аварийной заделки повреждений в радиаторах.

Все эти загрязнения оседают на внутренних поверхностях узлов и агрегатов. Они характеризуются плохой теплопроводностью и забивают тонкие трубки и соты радиатора, нарушая эффективную работу системы охлаждения, что приводит к перегреву двигателя.

Технология разборки водяного насоса осуществляется в следующей последовательности:

1) Отгибается стопорная шайба

2) Выворачивается гайка-колпак

3) При выполнение разборных действий необходимо удерживать вал водяного насоса от проворачиваний.

Схема технологии ремонта водяного насоса

После чего необходимо воспользоваться съемником и снять крыльчатку с сальником, затем снять уплотнительное кольцо и упорные кольца. После чего снимается шкив привода водяного насоса и выбивается шпонка. Следующим этапом является снятие пылеотражателя и стопорного кольца, далее выпрессовываем вал водяного насоса с шариковым подшипником в сборе. Заключительным этапом будет снятие уплотнений из корпуса насоса. Все уплотнения заменяются новыми.

Водяной насос:

1 — шкив привода водяного насоса;

2 — болт крепления шкива;

3 — упорная шайба;

4 — передний шариковый подшипник;

6 — задний шариковый подшипник;

7 — сальник, удерживающий смазку в полости подшипников;

8 — уплотнение валика водяного насоса, предохраняющее вытекание воды из водяной полости водяного насоса.

Источник

Схема, элементы системы охлаждения и их работа

Основные элементы, из которых состоит схема системы охлаждения двигателя, встречаются и схожи у разных типов моторов: инжекторных, дизельных и карбюраторных.

Общая схема жидкостной системы охлаждения двигателя

Жидкостное охлаждение мотора дает возможность в равной мере забирать тепло со всех узлов и деталей двигателя не зависимо от степени тепловой нагрузки. Двигатель с использованием водяного охлаждения создает меньше шума, чем двигатель с воздушным охлаждением, обладает большей скоростью прогрева при пуске.

Система охлаждения двигателя содержит следующие детали и элементы:

  • рубашка охлаждения (водяная рубашка);
  • радиатор;
  • вентилятор;
  • термостат;
  • жидкостный насос (помпа);
  • расширительный бачок;
  • соединительные патрубки и сливные краны;
  • отопитель салона.
  • Рубашкой охлаждения («водяной рубашкой») принято считать сообщающиеся между двойными стенками полости в тех местах, где наиболее нужен вывод избыточного тепла.
  • Радиатор. Предназначен для рассеивания тепла в окружающую атмосферу. Он конструктивно состоит из множества изогнутых трубочек с дополнительными ребрами для увеличения теплоотдачи.
  • Вентилятор, включающийся электромагнитной, реже гидравлической муфтой, при срабатывании температурного датчика охлаждающей жидкости усиливает набегающий на авто воздушный поток. Вентиляторы с “классическим” (постоянно включенным) ременным приводом встречаются в наши дни редко, в основном, на старых автомобилях.
  • Центробежный жидкостный насос (помпа) в системе охлаждения обеспечивает постоянную циркуляцию охлаждающей жидкости. Привод помпы чаще всего реализован с помощью ремня или шестерней. Двигатели с турбонаддувом и с непосредственным впрыском топлива, как правило, снабжены дополнительной помпой.
  • Термостат – главный узел, регулирующий потоки охлаждающей жидкости, устанавливается обычно между входным патрубком радиатора и «водяной рубашкой» двигателя, конструктивно выполнен в виде биметаллического или электронного клапана. Назначение термостата – поддержание заданного рабочего температурного диапазона охлаждающей жидкости при всех режимах работы двигателя.
  • Радиатор отопителя очень похож на радиатор системы охлаждения меньших размеров и расположен в салоне авто. Принципиальное отличие состоит в том, что радиатор отопителя передает тепло в салон, а радиатор системы охлаждения – в окружающую среду.

Принцип работы

Принцип работы жидкостного охлаждения двигателя состоит в следующем: цилиндры окружены «водяной рубашкой» из охлаждающей жидкости, отбирающей лишнее тепло и переносящей его к радиатору, откуда оно передается в атмосферу. Жидкость, непрерывно циркулируя, обеспечивает оптимальную температуру двигателя.

Принцип работы системы охлаждения двигателя

Охлаждающие жидкости – антифризы, тосол и вода – в процессе эксплуатации образуют осадок и накипи, нарушающие нормальную работу всей системы.

Вода не бывает химически чистой в принципе (за исключением дистиллированной) – в ней содержатся примеси, соли и всевозможные агрессивные соединения. При повышенной температуре они выпадают в осадок и образуют накипь.

В отличие от воды антифризы не создают накипи, но в процессе эксплуатации разлагаются, а продукты распада отрицательным образом сказываются на работе механизмов: на внутренних поверхностях металлических элементов появляется коррозионный налет и наслоения органических веществ.

Кроме этого, в систему охлаждения могут попадать различные посторонние загрязняющие субстанции: масло, моющие средства или пыль. Также могут попасть и специальные герметики, используемые для аварийной заделки повреждений в радиаторах.

Все эти загрязнения оседают на внутренних поверхностях узлов и агрегатов. Они характеризуются плохой теплопроводностью и забивают тонкие трубки и соты радиатора, нарушая эффективную работу системы охлаждения, что приводит к перегреву двигателя.

Видео о том, как устроено охлаждение мотора, принцип работы и неисправности

Ещё кое-что полезное для Вас:

  • Плохо греет печка в салоне, причины, что делать и профилактика
  • Почему двигатель автомобиля не заводится: как найти причину
  • Радиатор охлаждения двигателя: устройство и принцип работы

Новый двигатель для ГАЗ 53А

В 1964 году Заволжский моторный завод на базе двигателя ЗМЗ 41 разрабатывает новый двигатель, которым комплектовался ГАЗ 53. Следует отметить, что на второе поколение «газонов» (ГАЗ 53А) шестицилиндровые ДВС уже не устанавливались, и в дальнейшем на «пятьдесят третьих» шли только V-образные 8-цилиндровые моторы.

Новый ДВС получил индекс ЗМЗ 53А. Так же, как и ЗМЗ 13, мотор получил алюминиевый блок и две головки блока цилиндров (ГБЦ) из этого же металла. ЗМЗ 53А имел ряд явных преимуществ перед устаревшим шестицилиндровым ДВС:

  • Двигатель меньше весил;
  • Обладал большей мощностью и объемом цилиндров;
  • Реже выходил из строя;
  • Был более удобен в ремонте и обслуживании.

Так почему закипала Газель?

Кто бы знал? Оказывается, во входящем патрубке системы отопления (идущем на радиатор печки), в салоне автомобиля (под панелью приборов), предусмотрено наличие небольшого, прям совсем маленького (который хрен заметишь, пока не залезешь) краника.

Работает сие чудо инженерной мысли (без сарказма, на самом деле штуковина хорошая) по типу крана маевского. Немного приоткрыл винтик, воздух стравило и закрутил. Все! Вы, понимаете, все!

Вот эта вот блядская маленькая штуковина, как раз и предназначена для стравливания воздуха в самой верхней точке системы охлаждения.

Собрали. Залили новый антифриз. Шатаем. Проблем нет. Все.

Устройство

ГАЗ 3307 имеет одновременно простую и продуманную конструкцию. Агрегат грузовика дополняет надежная трансмиссия. 4-ступенчатая механическая коробка передач работает совместно с зависимыми подвесками, представленными совокупностью шестерней и валов. Переключение скоростей реализовано за счет сцепления. Корпус трансмиссии имеет вторичный и первичный валы. Последний соединяется с маховиком силовой установки, первый – управляет вращением колес. Для управления 1-ой и 2-ой передачами применяется рычаг переключателя, 3-ей и 4-ой – муфта. В нее также заливается и сливается масло. Отверстие для заливки располагается сбоку чугунного корпуса, для слива – внизу. Индикатором окончания заливки служит отверстие, выполненное сбоку корпуса. Когда из него начинает течь избыток жидкости, то заливку нужно завершать.

Вопросы выбора, замены и обслуживания водяных насосов ГАЗ

При выборе нового насоса необходимо ориентироваться на рекомендации по типу и характеристикам агрегатов, которые можно использовать на данном конкретном двигателе. Вместе с насосом обязательно нужно покупать прокладку, при необходимости — крепеж, шкив, муфту. Менять насос нужно в соответствии с инструкцией по ремонту двигателя, для этой работы требуется слить охлаждающую жидкость, снять вентилятор (не всегда) и приводной ремень, демонтировать насос, очистить посадочное место и установить новый агрегат, не забыв про прокладку. После сборки необходимо заполнить систему охлаждающей жидкостью — если все выполнено верно, система охлаждения будет эффективно функционировать на всех режимах работы двигателя.
