Ремонт карбюратора

Основные принципы настройки карбюратора озон

Для того, чтобы ответить на вопрос, как отрегулировать карбюраторы семейства озон, необходимо проверить несколько моментов. Поплавковая камера регулируется винтами первым делом, так как количество топлива в ней должно соответствовать требованиям для нормальной работы двигателя. Поплавок должен быть зафиксирован в крепежном механизме, плавность хода, отсутствие заеданий. Игольчатый клапан закрывается винтом, убирается в сторону, настраивается расстояние между поплавком и крышкой, оно не должно превышать 7 мм, а после погружения с установленной иглой – 2 мм. Расстояние между поплавком и иглой должно составлять примерно 15 мм.

Регулировка пусковой системы происходит следующим образом:

  • Демонтируется корпус воздушного фильтра;
  • Полностью оттянуть на себя привод подсоса в салоне автомобиля;
  • Привод на карбюраторе ВАЗ, озон закреплен винтом с отверстием, при полностью открытой заслонке, пуск и обороты двигателя должны составлять от 3.1 до 3.3 тысячи в минуту.

Настройка холостого хода

Отдельной частью, как настроить карб и сделать ремонт, является проверка, регулировка винтами холостого хода. Для регулировки выступают винты качества и количества. Для того, чтобы ответить на вопрос, как настроить карбюратор озон, он регулируется только по достижению рабочей температуры, на холодный двигатель регулировка холостого хода на карбюраторе озон не допускается, будет не верна. Винт качества выкручивается до максимальных оборотов.

Винтом количества регулируется уровень оборотов на 100 выше требуемых, приборы которых составляют 700-900 в минуту, при зависимости от условий эксплуатации. Далее требуется достигнуть требуемого значения оборотов путем регулировки винтом качества. После проверки работоспособности системы холостого хода, необходимо собрать корпус воздушного фильтра, проверить затяжку винтов проверить на дороге поведение автомобиля. Холостой ход должен оставаться на уровне регулируемых оборотов даже после резкого сброса педали газа.

Таблица: разновидности модификаций карбюраторов К-151

Модель Автомобили Размеры топливного жиклёра ГДС Размеры воздушного жиклёра ГДС Диаметр диффузоров, мм
К-151 Волга ГАЗ-2410, -31029, 3102, 3110; Газель ГАЗ-33021, -33023, -33027, -2705, -27057 225/380 330/330 23/26
К-151В, К-151Г УАЗ-31512, -31514, -3741, -3962, —2206, -3303, -3909 225/330 330/230 23/26
К-151Д Волга ГАЗ-3110 ЗМЗ-406; Соболь ГАЗ-2752, -2217, -22171; Газель ЗМЗ-406 (кроме ГАЗ-33021) 225/340 330/330 23/26
К-151Е УАЗ-3153, -33036, -39094, -39095 230/330 330/330 23/26
К-151И Волга ГАЗ-31029; Газель ГАЗ-3302 225/380 330/330 23/26
К-151Л УАЗ-31601 225/340 330/330 23/26
К-151Н ИЖ-412ИЭ, -21251, -2715-01, -27151-01 225/330 330/230 23/26
К-151П ИЖ-2126 Ода 225/330 310/280 23/26
К-151С Волга ГАЗ-3102, -31029, -3110 ЗМЗ-402.10; Газель; Соболь 205/330 260/330 23/26
К-151Т Газель УМЗ-4215.10 235/330 280/330 23/26
К-151У УАЗ-31512 ЗМЗ-402.10 225/380 330/330 23/26
К-151Ц УАЗ-33036, -31512 205/280 260/330 23/26

Когда нужна регулировка?

Настройка карбюраторного узла не сложнее, чем регулировка привода сцепления на VAZ 2107 , поскольку предполагает всего лишь юстировку жиклеров. В некоторых случаях их нужно очистить от смол и прочих загрязнений, наличие загрязнений ощущается мощностными провалами в процессе набора скорости. Многие автовладельцы утверждают, что карбюраторы Озон не совсем хороший вариант, и рекомендуют заменить их на Солекс.

Тем не менее, признаки того, что прибор начал готовить обогащенную смесь, и нужна его настройка, одинаковы для обеих типов агрегатов:

  • Повышенный расход горючего.
  • Частый перегрев мотора.
  • Черный дым из выхлопной трубы и хлопки.
  • Потеря мощности.

Приготовление обедненной смеси характеризуется следующими признаками:

  1. Хлопки в карбюраторе.
  2. Потеря мощности.
  3. Перегрев двигателя.

Само собой, не всегда нужно сразу же хвататься за отвертку и крутить регулировочные винты – возможно дело в другом. Например, когда холостые обороты плавают, возможен подсос воздуха через прокладку впускного коллектора, а может быть и пробой диафрагмы усилителя тормозов. Но даже перечисленные причины – это еще не все варианты, поэтому конкретных рецептов для устранения определенных неполадок дать нельзя. Вопрос следует решать комплексно, учитывая связь между системами автомобиля.

Карбюратор – ликбез по вопросам устройства и работы узла

Спрашивается, зачем нам знать устройство карбюратора, ведь сегодня на каждом углу имеется станция техобслуживания, где всегда найдут поломку и своевременно ее устранят. Каждый читал в ПДД о неисправностях, с которыми нельзя двигаться вообще или же можно доехать до ближайшей СТО, а как определить, где на самом деле поломка и опасна ли она для перемещения? Вот поэтому и следует хотя бы на базовом уровне знать строение своего авто и основных его узлов.

Карбюратор – что это и как работает?

Это устройство выполняет в двигателе две основные функции. Первая заключается в распылении и смешивании горючего с воздухом. Происходит данный процесс таким образом: в струю топлива под большим давлением вводится воздушная струя, из-за разности скоростей происходит распыление первого. Причем стоит четко разделять то, что карбюратор распыляет, а не испаряет горючее. Последнее же происходит уже в цилиндре двигателя и во впускном коллекторе.

Другой задачей карбюратора считается создание оптимального соотношения топливно-воздушной смеси, чтобы обеспечить эффективное сгорание. В основном, это соотношение равно 14,7 части воздуха к 1 части горючего. Однако оно меняется, так, например, для движения на высоких скоростях, разгона и запуска холодного движка необходима обогащенная смесь (менее 14,7:1). Для движения со средней скоростью или запуска уже теплого двигателя потребуется обедненная смесь (количество воздуха должно превышать 14,7 части). В целом, колеблются эти значения в пределах от 8:1 до 22:1.

Устройство карбюратора: принцип работы

Состоит этот узел авто из следующих элементов: поплавковая камера, дроссельная заслонка, жиклер с распылителем и диффузор. Схема карбюратора, вернее принцип его работы, выглядит примерно так. Топливо (из топливного бака) течет по специальному шлангу и попадает в поплавковую камеру, где находится латунный пустотелый поплавок, который при помощи запорной иглы и регулирует его количество. Но, как только вы заведете двигатель, горючее будет расходоваться, и соответственно его уровень опускается, вместе с поплавком и запорной иглой.

Таким образом, в поплавковой камере постоянно поддерживается одинаковый уровень бензина, что весьма важно для работы двигателя. Далее в ход идут жиклеры, именно через них топливо из поплавковой камеры попадает в распылитель

Благодаря специальной воздушной подушке, в которой находится диффузор, в цилиндр также попадает и наружный воздух. Для того чтобы скорость подачи воздуха была максимальной, распылитель располагают в наиболее узкой части диффузора. Дроссельные заслонки регулируют количество топлива, которое попадает в цилиндр. В автомобилях дроссельные заслонки приводятся в движение при помощи ножного привода, в мотоциклах – за счет ручного

Далее в ход идут жиклеры, именно через них топливо из поплавковой камеры попадает в распылитель. Благодаря специальной воздушной подушке, в которой находится диффузор, в цилиндр также попадает и наружный воздух. Для того чтобы скорость подачи воздуха была максимальной, распылитель располагают в наиболее узкой части диффузора. Дроссельные заслонки регулируют количество топлива, которое попадает в цилиндр. В автомобилях дроссельные заслонки приводятся в движение при помощи ножного привода, в мотоциклах – за счет ручного.

Схема карбюратора и сбои в ее работе

Так как карбюратор непосредственно связан с двигателем автомобиля, то и любые проблемы, возникшие с ним, могут нанести значительный урон вашему «железному коню». Абсолютно все его неполадки отражаются на работе двигателя. В некоторых случаях он вообще отказывается работать, в других – работает плохо. Ниже приведены основные неполадки, которые могут возникнуть в карбюраторе и их характерные признаки:

  • Если засорились жиклеры карбюратора, тогда, несмотря на то, что и уровень топлива в норме, и сам двигатель автомобиля в порядке, он все равно не будет запускаться. Это весьма серьезная проблема и ее причиной, чаще всего, служит нарушение режима самоочистки.
  • Если засорился эмульсионный жиклер, то двигатель будет глохнуть сразу же после того, как вы отпустили педаль газа.
  • Черный дым валит из выхлопной трубы – это характерный признак того, что в поплавковой камере топлива больше, чем должно быть. Вам следует проверить состояние поплавка и клапанов.
  • Маленький зазор в контактах прерывателя приведет к неустойчивой работе двигателя.
  • Если герметичность клапанов бензонасоса нарушена, то топливо в карбюраторе может испариться. В этом случае придется долго крутить стартер, прежде чем заполнится поплавковая камера.

О главном жиклере

Нужный состав смеси при полностью открытом дроссельном золотнике определяется правильным подбором главного жиклера. Работники карбюраторного завода, конечно, выполнили эту работу достаточно точно. Все жиклеры обычно имеют маркировку, обозначающую их пропускную способность (более подробно об этом можно прочитать в № 9 «За рулем» за 1970 год).

Главный жиклер изготовлен по первому классу точности, поэтому, прежде чем брать в руки дрель и рассверливать его (если вдруг возникло такое желание), убедитесь в том, что у вас есть хоть один «нормальный» жиклер в запасе! Кажущееся небольшим увеличение диаметра часто приводит к непоправимому обогащению смеси, падению мощности и перерасходу бензина

На пропускной способности жиклера отражается также состояние его входного и выходного отверстий и их фасок, чистота обработки канала, поэтому обращаться с жиклером нужно очень осторожно, категорически запрещается чистить его твердыми металлическими предметами. В процессе эксплуатации главный жиклер практически не изнашивается, но в калиброванном отверстии могут откладываться смолы, выделяющиеся из бензина и масла, здесь же могут задерживаться соринки

Отложения смол хорошо смываются ацетоном, растворителями «647», «649», спиртом. Если мотоциклист не знает о том, что бензобак нужно основательно промывать хотя бы раз в три-четыре года, у него бывают неприятные приключения. Как правило, двигатель «любит» отказывать во время рискованных обгонов, когда на него вся надежда, на крутом подъеме по горной тропе, над обрывом или, что не менее волнующе, где-нибудь на перекрестке двух широких улиц в часы «пик». Часто это случается и ночью.

В процессе эксплуатации дорожного мотоцикла обычно не бывает нужды заменять главный жиклер. Но в отдельных случаях, например при подготовке форсированного двигателя, при установке карбюратора другого типа или воздухоочистителя, необходима иная производительность главного жиклера. В этих случаях надо подобрать его опытным путем.
Основным показателем правильности выбора является максимальная скорость мотоцикла. Кроме того, двигатель не должен давать перебоев и «захлебываться» при резком и полном открытии дроссельного золотника. Подбирая главный жиклер, всегда идут от богатой смеси к бедной (в противном случае легко можно повредить мотор). Слишком бедная смесь резко повышает температуру двигателя, что часто заканчивается заклиниванием поршня, приводит к прогоранию его днища или стенки у выпускного окна, где поршень больше всего соприкасается с горячими газами. Наилучший жиклер тот, при котором достигнута наибольшая скорость. Иногда для обеспечения лучшей смазки двухтактного двигателя останавливаются на жиклере, который дает даже немного большее (на 5—10 процентов) обогащение. Одновременно с проверкой скорости оценивают качество смеси по состоянию свечи зажигания непосредственно после работы двигателя на максимальной нагрузке и высоких оборотах. При правильном ее составе концы электродов свечи бархатистые, от темно-серого до светло-черного цвета, изолятор центрального электрода — коричневый. Если электроды и центральный изолятор черные, значит смесь богатая. Светлосерый или белый цвет электродов — свидетельство бедной смеси.

Требуемая пропускная способность жиклера зависит от типа воздухоочистителя и его чистоты. Чем меньше сопротивление, оказываемое им потоку воздуха, тем слабее разрежение над соплом распылителя и беднее смесь, и наоборот. Об этом не следует забывать при любых переделках. Некоторые воздухоочистители, особенно с микрофильтрующим бумажным элементом (как на «Яве»), очень чувствительны к скапливающейся в них пыли. На мотоцикле Ява, например, необходимо периодически заменять фильтр, иначе смесь, постоянно обогащаясь, начинает заметно снижать мощность двигателя.

Основные функции карбюратора

Механическая обработка недопустима, так как это легко приведёт к трансформации штатных размеров главных дозирующих компонентов.
Устройство поплавковой камеры От бензобака топливо поступает в карбюратор по специальным трубкам. Также в зависимости от модели К жиклеры могут устанавливаться разного сечения — многое зависит от характеристик и объема двигателя.
Рычаг привода ускорительного насоса; 5. Цена нового карбюратора К достаточно высокая в среднем 5,,5 тыс. После этого проводится регулировка тяги, соединяющей рычаг управления с осью воздушной заслонки.
Кликните по картинке и она увеличится 1. Поэтому с не полностью закрывающейся воздушной заслонкой запустить ДВС достаточно проблематично, еще от возникающих вибраций крепление оси заслонок часто откручивается. Патрубок для отсоса партерных газов; 4. Система отключения подачи топлива экономайзер принудительного холостого хода вступает в работу на режиме принудительного холостого хода при торможении автомобиля двигателем, когда нет необходимости в подаче топлива в двигатель.
Объясняется это тем, что герметик легко может забить каналы карбюратора, после чего данный узел не сможет нормально справляться со своими функциями. Воздушная заслонка:

Схемы и устройство


Абсолютно легально статья Положение иглы зависит от положения кольца: чем оно выше, тем смесь богаче, и наоборот.

Регулировка производится с помощью подгибания язычка на поплавке. Все эти проблемы в большинстве случаев вызваны недостаточно обогащенной или, наоборот, чрезмерно обогащенной кислородом смеси, и исправить их можно, правильно настроив карбюратор.

Электромагнитный клапан перекрывает подачу топлива в систему холостого хода и переходную систему первой камеры. Для того чтобы бензин поступал не беспрерывно, а в нужном количестве, карбюратор оснащен специальной системой с поплавком и клапаном. Ускорительный насос — диафрагменного типа. Нормальное состояние клапана напряжение не подается — закрытое. Рычаг привода дроссельной заслонки второй камеры:
Ремонт и принцип работы бензопильного карбюратора

Принцип работы и устройство карбюратора

Карбюратор – это обязательный узел питания двигателя внутреннего сгорания автомобилей и мотоциклов. До конца XX века карбюраторы устанавливались на большинство автомобилей, но в наши дни их прочно вытеснили более удобные и функциональные инжекторные системы. Сейчас они часто встречаются в автомобилях возрастом 20 и более лет. статьи:

Принцип работы и устройство простейшего карбюратора

В первом устройстве, изобретенном Л. Христофорисом в 1876 году, топливо нагревалось, испарялось, образовавшиеся пары и потоки воздуха смешивались. Спустя год решение усовершенствовали, использовав принцип топливного распыления, который стал основой для следующих проектов.

До широкого распространения привычных нам устройств были барботажные модели и мембранно-игольчатые. Первые — в виде бензинового бака, в котором близко от поверхности располагалась доска и пара патрубков для подачи из атмосферы и забора смеси топлива и воздуха в мотор.

Воздух перемещался под доской, непосредственно над топливом, обогащался парами и становился горючей смесью. Это была простая, но рабочая система. Дроссельная заслонка находилась отдельно. На функционирование мотора с барботажным узлом влияли природные условия — испаряемость зависела от температуры.

Такую систему было сложно регулировать, она была взрывоопасна. Схема барботажного карбюратора.

Мембранно-игольчатое устройство размещается отдельно от бензобака. В нем было нескольких камер, жестко связанных с помощью штока. Седло клапана, через который подавалось топливо, запиралось иглой на штоке. Камеры были соединены топливным каналом и смесительной зоной. Параметры устройства определяли пружины, на которые надавливали мембраны. Такой карбюратор работал независимо от условий на улице и местоположения, был популярен в начале 19 века, когда его устанавливали на автомобилях и мототехнике, в самолетах с поршневыми моторами внутреннего сгорания. Схема мембранно-игольчатого карбюратора.

Устройство карбюратора наших дней

Сегодня используются поплавковые модели, которые являются самыми усовершенствованными. Их можно увидеть на большинстве машин.

Устройство и работа карбюратора: 1 — регулировочный винт пускового устройства; 2 — штифт рычага 24, входящий в паз рычага 3; 3 — рычаг управления воздушной заслонкой; 4 — винт крепления тяги привода воздушной заслонки; 5 — регулировочный винт приоткрывания дроссельной заслонки первой камеры; 6 — рычаг дроссельной заслонки первой камеры; 7 — ось дроссельной заслонки первой камеры; 8 — рычаг привода дроссельной заслонки второй камеры; 9 — регулировочный винт количества смеси холостого хода; 10 — ось дроссельной заслонки второй камеры; 11 — рычаг дроссельной заслонки второй камеры; 12 — патрубок отсоса картерных газов в задроссельное пространство карбюратора; 13 — дроссельная заслонка второй камеры; 14 — выходные отверстия переходной системы второй камеры; 15 — корпус дроссельных заслонок; 16 — распылитель главной дозирующей системы второй камеры; 17 — малый диффузор; 18 — корпус топливного жиклера переходной системы второй камеры; 19 — распылитель ускорительного насоса; 20 — патрубок подачи топлива в карбюратор; 21 — распылитель эконостата; 22 — воздушная заслонка; 23 — шток пускового устройства; 24 — рычаг воздушной заслонки; 25 — крышка пускового устройства; 26 — штифт рычага 24, действующий от штока 23 пускового устройства; 27 — ось воздушной заслонки; 28 — крышка карбюратора; 29 — трубка с топливным жиклером эконостата; 30 — топливный фильтр; 31 — игольчатый клапан; 32 — эмульсионная трубка второй камеры; 33 — поплавок; 34 — главный топливный жиклер второй камеры; 35 — перепускной жиклер ускорительного насоса; 36 — рычаг привода дроссельных заслонок; 37 — рычаг привода ускорительного насоса; 38 — диафрагма ускорительного насоса; 39 — регулировочный винт качества (состава) смеси холостого хода; 40 — патрубок забора разрежения вакуумного регулятора опережения зажигания. 41 — корпус карбюраторов. 42 — электромагнитный запорный клапан; 43 — регулировочный винт добавочного воздуха заводской подрегулировки системы холостого хода; 44 — диафрагма пускового устройства.

Новый или б/у?

Можно купить новый «Солекс» на классику, но есть возможность приобрести и бывший в употреблении карбюратор. Во втором случае необходимо провести ему ревизию – тщательно прочистить каналы, отполировать диффузоры. Кроме того, лучше приобрести и заменить жиклеры.

Но при этом не стоит покупать современные изделия – лучше попросить у знакомых и друзей те, которые делались в СССР. Современные жиклеры, находящиеся в ремонтных комплектах, часто не соответствуют тарировочным размерам.

Чтобы диффузор работал эффективно, с его элементов надфилем убирают заусенцы и выступы. Такие дефекты создают завихрения воздуха, а это не лучшим образом влияет на наполнение цилиндров.

Разборка и ремонт корпуса дроссельных заслонок ВАЗ 2106

Порядок выполнения

Крестообразной отверткой отворачиваем два винта крепления втулки…

…и снимаем ее вместе с винтом регулировки количества смеси.

Снимаем со втулки прокладку и отворачиваем винт, посчитав количество его оборотов. Сняв с винта уплотнительное кольцо, промываем его в ацетоне и обдуваем сжатым воздухом.

Тонкой отверткой заворачиваем винт качества до упора, записав количество сделанных при этом оборотов, а затем полностью выворачиваем винт…

…и вынимаем его. Сняв с него резиновое уплотнительное кольцо, промываем винт в ацетоне и обдуваем сжатым воздухом.

Отверткой расконтриваем гайку оси дроссельной заслонки первой камеры.

Ключом «на 11» отворачиваем гайку.

Снимаем стопорную пластину,…

…рычаг привода дроссельных заслонок,…

…шайбу,…

…рычаг, ограничивающий открытие дроссельной заслонки второй камеры,…

…втулку,…

…пружинную шайбу,…

…рычаг связи с воздушной заслонкой,…

…шайбу,…

…рычаг-упор дроссельной заслонки,…

…пружину…

…и золотник системы вентиляции картера двигателя
Запомните положение, в котором он установлен на ось, чтобы при сборке установить его правильно.

Тщательно промываем золотник и корпус дроссельных заслонок в ацетоне или растворителе, после чего продуваем каналы корпуса сжатым воздухом.

Приоткрыв заслонки, проверяем состояние переходных отверстий, при необходимости прочищаем их тонкой медной проволокой.

Собираем корпус дроссельных заслонок в порядке, обратном разборке, обращая особое внимание на правильное положение рычагов на оси.

Перед затягиванием гайки убеждаемся, что рычаг-ограничитель расположен ниже выступа рычага дроссельной заслонки второй камеры.

Винт качества заворачиваем на место до упора (предварительно смочив его резиновое кольцо моторным маслом) и отворачиваем, сделав записанное при разборке количество оборотов.
Винт количества заворачиваем на посчитанное ранее количество оборотов.
Для надежной работы системы холостого хода дроссельные заслонки должны закрывать свои каналы плотно, без зазора. Допускается еле заметная щель, которую можно увидеть только при взгляде на свет
Иногда устранить зазор удается, изменив положение заслонки в прорези оси. Но делают это обычно в крайнем случае. Карбюратор нового автомобиля в такой регулировке, как правило, не нуждается.

Приоткрыв заслонку, надфилем стачиваем резьбовую часть винтов – при сборке их контрят, сминая резьбу. Для сборки потребуются новые винты.

Крестообразной отверткой отворачиваем два винта и заменяем их новыми.

Ослабляем упорный винт рычага заслонки. Изменяя положение заслонки, добиваемся наименьшего зазора по всему ее периметру.
Для лучшего прилегания заслонки к стенкам можно подточить ее с торца. Стачивать лучше мелким плоским надфилем

Границы избытка металла определяем на просвет, пометив их карандашом.

Перед сборкой убеждаемся, что заслонки не клинят (особенно это важно для второй камеры) – при необходимости регулируем их упорным винтом, а новые винты крепления заслонок контрим, расклепывая резьбу.

Упорные винты стопорим, разжимая их прорезь.

Собирая карбюратор, поврежденные и деформированные прокладки меняем.

При установке крышки на корпус карбюратора убеждаемся, что поплавок не касается стенок поплавковой камеры.

Затягивая винты крепления крышки, не прилагайте чрезмерных усилий во избежание деформаций.
Установив карбюратор на двигатель, проверяем обороты холостого хода, при необходимости регулируем их винтом количества. Рекомендуем также проверить концентрацию СО-СН в отработавших газах.

Видео про «Разборка и ремонт корпуса дроссельных заслонок» для ВАЗ 2106

Устранение люфта оси дроссельной заслонки карб. Солекс.

Ремонт дроссельной заслонки( у себя в гараже) с гарантией 1 года

Чистка дросселя. Ремонт авто своими руками. Почему плавают обороты.

Карбюраторный узел

В силу экономического фактора при появлении высокотехнологичных систем изготовления топливной смеси и ее распределения по цилиндрам ДВС все пользователи не могут поголовно перейти на машины с инжекторными двигателями. Другими словами – до сих пор эксплуатируются транспортные средства с карбюраторными моторами, которые необходимо обслуживать, ремонтировать и заменять более совершенными модификациями.

Назначение

Чтобы поменять карбюратор своими силами, необходимо знать его назначение. В камерах сгорания двигателя в принципе невозможно сжечь бензин без воздуха, в котором содержится необходимый для воспламенения кислород. У мотора существует несколько основных режимов: пуск, холостой ход и работа под нагрузкой, для каждого из этих режимов требуется топливная смесь с не одинаковым количеством воздуха.

Расположение

При настройке, ремонте и замене «топливного смесителя» потребуется снятие карбюратора, поэтому пользователю важно знать, где находится карбюратор, и в какой последовательности снимать подведенные к нему топливопроводы. Горючее всегда подается в автомобилях электронасосом, а воздух можно отбирать из атмосферы без дополнительных приспособлений после предварительной очистки, поэтому расположен карбюратор непосредственно под воздушным фильтром, а подача горючего осуществляется к нему принудительно от насоса по топливопроводам

При движении поршня внутри цилиндра из верхней мертвой точки в нижнюю создается вакуум для всасывания очередной порции топливной смеси, поэтому проблем с дальнейшим перемещением приготовленной в карбюраторе смеси внутрь цилиндров не возникает в принципе безо всяких насосов.

В зависимости от компоновки механизмов под капотом карбюраторы могут располагаться неодинаково, но всегда находятся в непосредственной близости от блока цилиндров. Алгоритм поиска предельно простой:

  • между бензонасосом и блоком цилиндров;
  • под воздушным фильтром.

Конструкция

Существуют карбюраторы разных конструкций, однако состоят они из стандартных узлов:

  • подогреватель;
  • пусковое устройство;
  • ускорительный насос;
  • экономайзеры режимов и ХХ;
  • перепускные системы;
  • поплавковая камера;
  • дозирующие системы;
  • механизм блокировки;
  • отсос газов картерных;
  • система ХХ;
  • корпус и крышка;
  • дроссельные заслонки.

При первичном запуске ДВС в салоне вытягивается рукоятка подсоса, поворачивающая через рычаг воздушную заслонку в положение «Закрыто». В это же время дроссельная заслонка открывается в предварительно отрегулированное винтом положение. В момент запуска работает только одна камера, чтобы исключить провалы двигателя.

Затем вступает в действие система холостого хода:

  • компоненты смеси (топливо и воздух) подаются через жиклеры ХХ;
  • на малых оборотах дополнительно всасывается недостающее количество воздуха из диффузора;
  • винтом качества регулируется зазор дроссельной заслонки;
  • после нажатия акселератора начинает работать переходная система внутри камеры;
  • смесь обогащается топливом из щели перепускной системы поверх заслонки, чтобы исключить провалы при изменении оборотов холостого хода в рабочий режим;
  • во время движения смесь обогащается аналогичным образом, но уже из другой камеры через круглое отверстие перепускной системы;
  • экономайзер мощности контролирует чрезмерное открытие заслонок и разряжение в коллекторе впуска, добавляет топливо в обход главного жиклера;
  • ускорительный насос включается при разгоне;
  • после выключения двигателя экономайзер ХХ принудительно перекрывает канал холостого хода, чтобы топливо не заливало свечи.

Общая схема подключения карбюратора имеет вид:

  • шланг вакуумного регулятора;
  • шланг системы ЭПХХ;
  • шланг вентиляции картера;
  • шланг разряжения ЭПХХ клапана;
  • шланги подачи и отвода топлива.

Последним подключается специальной колодкой микровыключатель.

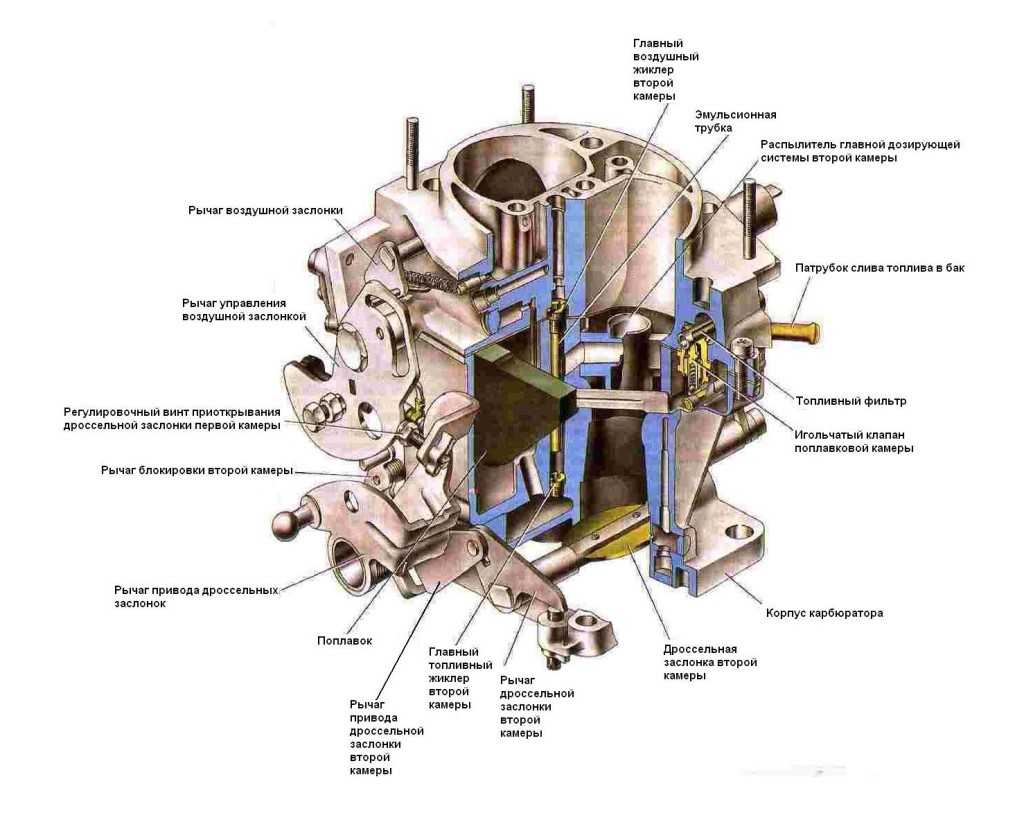

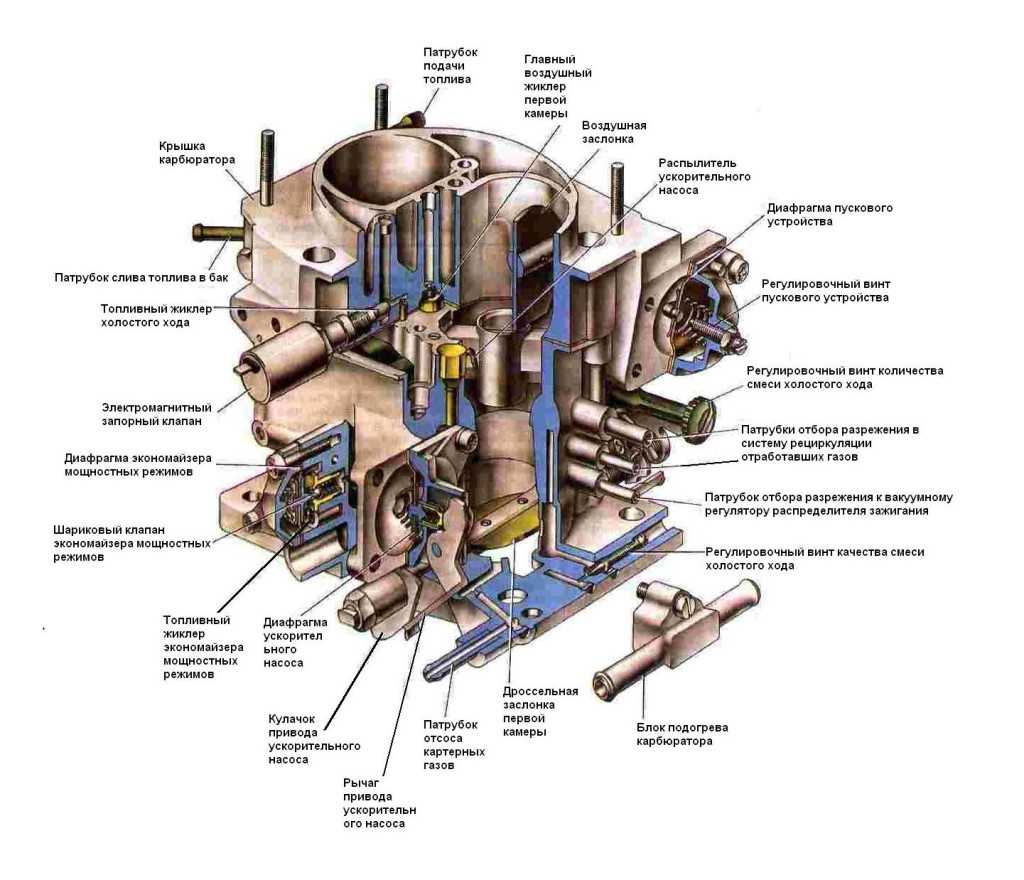

Конструкция «Солекса»

Карбюратор «Солекс» служит для точной дозировки топлива при образовании топливно-воздушной смеси, а также своевременной подачи этой смеси в камеры сгорания двигателя. Его конструкция предусматривает два канала для прохождения воздуха. В нижней части этих каналов установлены дроссельные заслонки. Их привод устроен так, что при нажатии на педаль акселератора заслонки открываются поочерёдно: сначала первая, а за ней вторая.

Каждая из камер внизу имеет сужение на конус — диффузор, в котором во время работы двигателя создаётся разрежение. Под его воздействием топливо из поплавковой камеры всасывается в камеру. Нужный уровень бензина в поплавковой камере поддерживается благодаря специальному механизму, состоящему из двух поплавков и запорной иглы.

Карбюратор «Солекс» состоит из двух основных частей: крышки и корпуса. В крышке установлены штуцеры для топливных шлангов, фланец и шпильки для крепления воздушного фильтра. Конструкция корпуса включает:

  • поплавковую камеру;
  • первичную и вторичную смесительные камеры с диффузорами;
  • воздушные и топливные каналы;
  • ускорительный насос;
  • эмульсионные колодцы;
  • экономайзер;
  • эконостат;
  • дроссельные заслонки и механизм их привода.

Части соединены между собой пятью винтами.


Карбюратор «Солекс» состоит из двух частей: крышки и корпуса

Основные системы, механизмы и устройства карбюратора «Солекс»

В карбюраторе «Солекс» предусмотрены следующие системы, механизмы и устройства:

  • система холостого хода;
  • дозирующие системы первичной и вторичной камер;
  • переходные системы первичной и вторичной камер;
  • поплавковый механизм;
  • эконостат;
  • экономайзер режимов мощности;
  • экономайзер принудительного холостого хода (ЭПХХ);
  • пусковое устройство;
  • насос-ускоритель;
  • механизмы привода дроссельных заслонок.

Зачем провода на карбюраторе

Карбюратор «Солекс» не является исключительно механическим устройством. Одна из его деталей имеет электромеханическую конструкцию. Это электромагнитный клапан. Он служит для остановки подачи топлива к карбюратору при торможении двигателем, а также выключении зажигания. Такое решение позволяет сэкономить от 300 мл до 1л топлива на 100 км.


Клапан соединен проводом с блоком управления ЭПХХ

Электромагнитный клапан приводится в действие блоком ЭПХХ. Он подключён к выводу «К» катушки зажигания, а также к специальному контакту винта количества, замыкающегося на «массу» при отпущенной педали газа. Это позволяет ему считывать частоту вращения коленвала и отправлять соответствующий сигнал на клапан.


Блок ЭПХХ расположен в моторном отсеке

И клапан, и контакт винта количества подключены к блоку ЭПХХ при помощи проводов. Никаких других электрических устройств в карбюраторе нет.


Контакт винта количества соединен с блоком управления ЭПХХ

Устранение других неисправностей

Среди мелких неполадок чаще всего встречаются проблемы с холостым ходом. Они решаются в зависимости от причины:

  1. Не срабатывает электрический клапан, открывающий жиклёр холостого хода. Проверьте подачу напряжения к нему при включённом зажигании, а потом выкрутите клапан и посмотрите, как он втягивает иглу. Если этого не происходит, замените деталь.
  2. Засорился жиклёр холостого хода. Опять же, открутите клапан и продуйте калиброванное отверстие.
  3. Раскисло резиновое уплотнительное кольцо на клапане. В результате возникает подсос воздуха, отчего мотор работает нестабильно. Поменяйте уплотнение.
  4. Порвалось или раскисло резиновое колечко, уплотняющее канал холостого хода. Надето на тонкую трубочку из латуни, запрессованную в корпус карбюратора. Чтобы до неё добраться, надо демонтировать крышку агрегата.
  5. Засорились каналы, подающие топливную смесь для работы на холостом ходу. Вопрос решается промывкой и продувкой, как это описывалось в предыдущем разделе.

Клапан холостого хода с жиклером

Замена диафрагмы пускового устройства

Когда машина глохнет при холодном запуске, нужно поменять диафрагму пускового механизма. Из-за прорыва она не оттягивает воздушную заслонку, отчего двигатель «задыхается». Узел находится с правой стороны (по ходу движения), его квадратная крышка держится на 4 винтах. Открутите их и смените диафрагму.

Замена диафрагмы насоса — ускорителя

Когда при нажатии на акселератор и разгоне авто ощущается «провал», ваши действия должны быть такими:

  1. Проверьте диафрагму насоса — ускорителя, расположенную под крышкой на левой стенке карбюратора (по направлению движения машины). Если она порвалась, замените.
  2. Демонтируйте корпус воздушного фильтра и верхнюю крышку «Солекса». Под ней отыщите распылители, встроенные в диффузоры подачи топлива. Подденьте их отвёрткой, вытащите и продуйте. Поменяйте резиновое колечко, если оно порвалось.
  3. Попробуйте, насколько хорошо рычаг насоса-ускорителя нажимает на диафрагму. При обнаружении люфта смените этот рычажок.

Распылители извлекаются с помощью отвёртки

Последняя неисправность кроется в электронном блоке ЭПХХ, управляющем работой электрического клапана. Если «восьмёрка» глохнет при движении накатом на передаче, то причина — именно этот блок. Поменять его не проблема, цена этой детали невелика.

Замена блока ЭПХХ

Как правило, после устранения перечисленных неполадок регулировка карбюратора не требуется. Но если вы заметили изменение оборотов в ту или иную сторону, то настройки можно слегка подкорректировать.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
