Подушки безопасности в автомобиле (airbag) - что это такое: назначение, устройство и принцип работы

Как осуществляется диагностика подушек безопасности?

Индикатор системы airbag SRS может постоянно гореть или моргать

Подушки безопасности включают в себя три составляющих :

датчики ударов;
блок управления;
и исполнительные механизмы.

Эти элементы системы связаны между собой электрической цепью, которая является «слабым звеном».

Чтобы исключить вероятность неправильного срабатывания подушек безопасности, в конструкции предусмотрена функция самодиагностики, которая каждый раз проверяет состояние элементов и в случае обнаружения проблем оповещает об этом водителя. Для этого на приборной панели установлена сигнальная лампа подушек безопасности, которая обозначается надписями «Airbag», «SRS» или специальным значком.

После включения зажигания блок управления (ЭБУ) задействует функцию самодиагностики и на время проверки системы около 7 секунд сигнальная лампа Airbag должна гореть или мигать. Если проверка не обнаружила неисправностей, лампочка гаснет, указывая на то, что система airbag в работоспособном состоянии и сработает в случае ДТП. Если при самодиагностике выявлены проблемы, то блок управления отключает подушки безопасности, чтобы они не сработали ошибочно.

Некоторые причины влияют на результаты первичной самодиагностики (к примеру, сильная просадка напряжения в бортовой цепи при запуске мотора). Блок управления в этом случае просадку воспримет как неисправность электрической цепи подушек безопасности и деактивирует систему. Тогда загорается сигнальная лампа Airbag и в память вносится код ошибки по которому можно выявить, в какой ветке электрической цепи нарушение.

Чтобы избежать отключение из-за «ложной» проблемы, блок управления после первичной диагностики через определенное время проводит еще одну – вторичную. Если во время проведения повторной проверки неисправность не обнаружена (после запуска мотора напряжение восстановилось до нормального значения), то блок управления стирает занесенную в память ошибку и гасит сигнальную лампу. Но когда и вторичная проверка нашла ту же неисправность, сигнальная лампа подушек безопасности будет гореть постоянно. При этом подушки будут деактивированы и не сработают при ДТП.

Как убрать ошибку подушки безопасности

Для того, чтобы установить код неисправности и убрать ошибку «airbag» используют различные диагностические устройства, которые подключают к разъёму OBD2 (обычно расположен под рулевой колонкой). При использовании сканера требуется специальный переходник и компьютер (ноутбук) с необходимым программным обеспечением. Доступнее всего использовать MULTITRONICS – готовый модуль бортового компьютера со всеми функциями самостоятельной диагностики.

Разъём OBD2

Варианты устранения ошибки – пошаговые действия:

Мультитроникс

Мультитроникс подключают к колодке OBD2, предварительно повернув ключ в замке зажигания в положение (включить цепь, не заводя двигатель). Синхронизируют устройство по «Bluetooth» с ноутбуком, либо смартфоном с установленной программой диагностики (скачать можно в интернете в свободном доступе, например, INCarDoc free). В главном меню нажать «Подключить OBDII»: система сама распознает устройство и активирует режим сканера. Далее в журнале следует найти раздел SRS (подушки безопасности) и последовательно сбросить ошибки, нажав «OFF» вместо «ON». Полный список кодов ошибок дан в техническом описании автомобиля – в зависимости от марки они могут различаться. После сброса устройство отключают и запускают двигатель.

Другие способы

Диагностика в ручном режиме позволяет определить ошибку по сигналам индикации.

Включить режим самодиагностики, включив зажигание два-три раза через интервалы в 3 секунды, не заводя двигатель.
При следующем включении чек индикации значка «airbag» на приборной панели будет мигать определённое кол-во раз:

Индикатор мигнул два раза – неисправность в одной из подушек.
Семь включений подряд – поломка датчика диагностики.
Восемь мерцаний – нарушена электрическая цепь в подушках.
Один раз – нарушены контакт одного из правого натяжителя ремня безопасности.
Три раза – нарушен контакт одного из левого натяжителя ремня безопасности.
Три раза с периодом в 2 секунды – неисправны датчики в правой боковой цепи.
Четыре раза с периодом в 2 секунды – неисправны датчики в левой боковой цепи.
Один раз с периодом в 2 секунды – нарушения цепи в правой подушке.
Два раза с периодом в 2 секунды – нарушения цепи в левой подушке
Пять раз с периодом в 2 секунды – неисправность в правой боковой подушке.
Шесть раз с периодом в 2 секунды – неисправность в левой боковой подушке.
Постоянное мерцание с частотой 1-2 секунды – требуется перезапустить двигатель, система в порядке.

После сброса ошибки необходимо вновь перезапустить двигатель в режиме самодиагностики, чек аварийного срабатывания «airbag» на приборной панели должен погаснуть.

Тест на практике:

Ответы на эти вопросы можно получить из следующего практического тестирования. На старом заводе по переработке отходов в Нордерштедте, Германия, немецкие коллеги демонтировали несколько комплектов подушек и натяжителей из старых автомобилей, которые должны были пойти на слом.

Автомобили и аэрбеги были выпущены: Opel Vectra (1996 год), Audi 80 (1993 год), Audi A4 (1997 года), Nissan Almera и Fiat Punto (обе машины были произведены в 1996 году).

Результат проведенного эксперимента показал, что все представленные подушки сработали без проблем. Одна сработала в машине, остальные – лежа на земле. При этом никаких отклонений по скорости развертывания и срабатывания у систем не наблюдалось. По крайней мере, визуально.

Второй этап эксперимента был инициирован с проверкой натяжителей ремней. Они были сняты с автомобилей VW Polo с 1995 года выпуска, Ford Mondeo (1997 года), Audi A4 (1996 года) и VW Passat (1997 года). Последние два должны были быть активированы механически, для чего их просто подбросили, и при ударе о бетон один из них, стоявший на Audi, благополучно сработал. Второй, с Passat, не смог показать работоспособность.

Общие причины

Выполнение электромонтажных работ с подключенной батареей

Отключение компонентов, таких как стереосистема, сиденье, подушка безопасности, датчик системы подушек безопасности без отсоединения аккумулятора, является одной из наиболее распространенных причин появления предупреждения Volvo SRS.

Хорошей новостью является то, что вам не нужно доставлять автомобиль к дилеру для сброса предупреждающего сообщения SRS Airbag. Хотя вы не можете сбросить предупреждения о подушках безопасности с помощью стандартного сканера OBD2 или отсоединив аккумулятор, вы можете использовать сканер Volvo для удаления кода неисправности из модуля подушки безопасности.

Не забывайте всегда отсоединять аккумулятор при работе с электрической системой.

Комбинация приборов/DIM

Информационный модуль водителя (DIM), который Volvo называет комбинацией приборов, может выйти из строя. При сбое DIM появляется предупреждение о подушке безопасности SRS. Вы также заметите неустойчивые электрические проблемы на приборной панели , такие как другие сигнальные лампы, датчики не работают или спидометр не работает.

Вы можете узнать больше об этой проблеме здесь: Проблемы DIM Volvo Instrument Cluster.

Предыдущая авария

Если ваш Volvo попал в аварию, , даже если он незначительный, может загореться индикатор подушки безопасности. Аварийное событие будет сохранено в модуле SRS. После автомобильной аварии такие элементы, как натяжители ремней безопасности, срабатывают подушки безопасности, и их необходимо заменить .

После замены подушек безопасности и натяжителей ремней безопасности вам необходимо либо заменить модуль SRS, либо выполнить его сброс. Замена модуля SRS стоит 1000 долларов США +, но менее затратным решением было бы снять модуль SRS с центральной консоли и отправить его на ремонт специалисту.

Проверьте эти места, которые предлагают ремонт модуля подушки безопасности Volvo SRS.

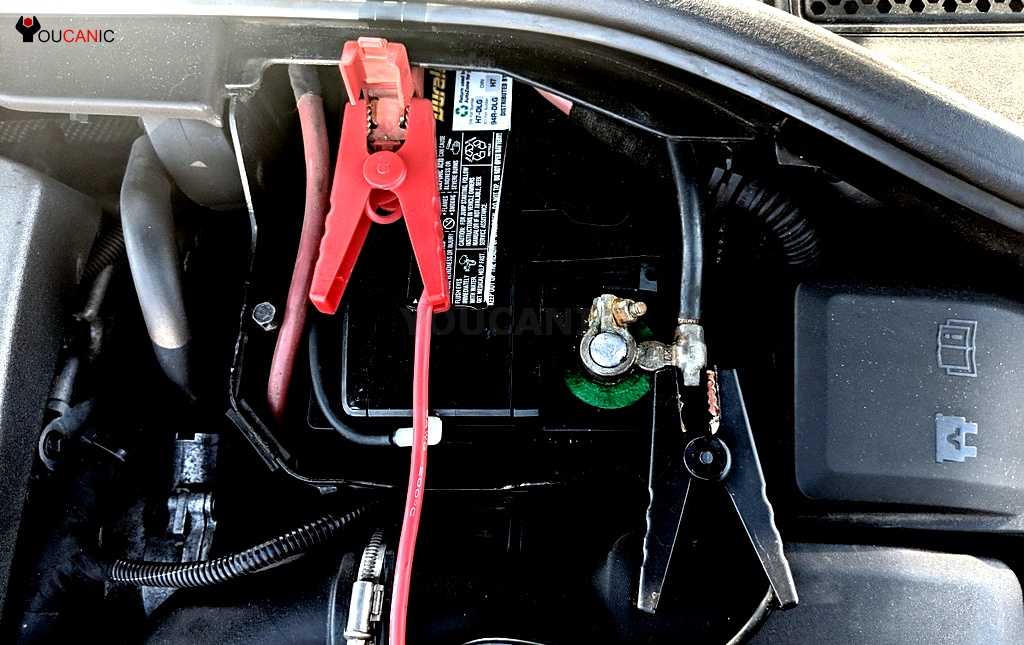

Разряженная батарея | Прыжок Старт

Сообщение о подушке безопасности Volvo SRS может также появиться, когда вы замените аккумулятор или запустите автомобиль, если он разрядился.

Это связано с тем, что модуль Volvo SRS не работает должным образом при низком напряжении. Поэтому он сохраняет код неисправности низкого напряжения в модуле SRS , который вызывает Срочное сообщение службы безопасности SRS . Коды, связанные с низким уровнем заряда батареи, можно удалить с помощью сканера Volvo.

Ниже приведены инструкции по сбросу света подушки безопасности Volvo.

Датчик веса пассажира (OWS)

Датчик веса пассажира (OWS) установлен в подушке сиденья пассажира. Он определяет вес пассажира на переднем сиденье. Датчик пассажирского сиденья иногда является виновником.

Еще одна связанная с этим проблема, которая возникает довольно часто, заключается в том, что провода под сиденьем, которые подключаются к датчику OWS пассажира, повреждаются или отсоединяются.

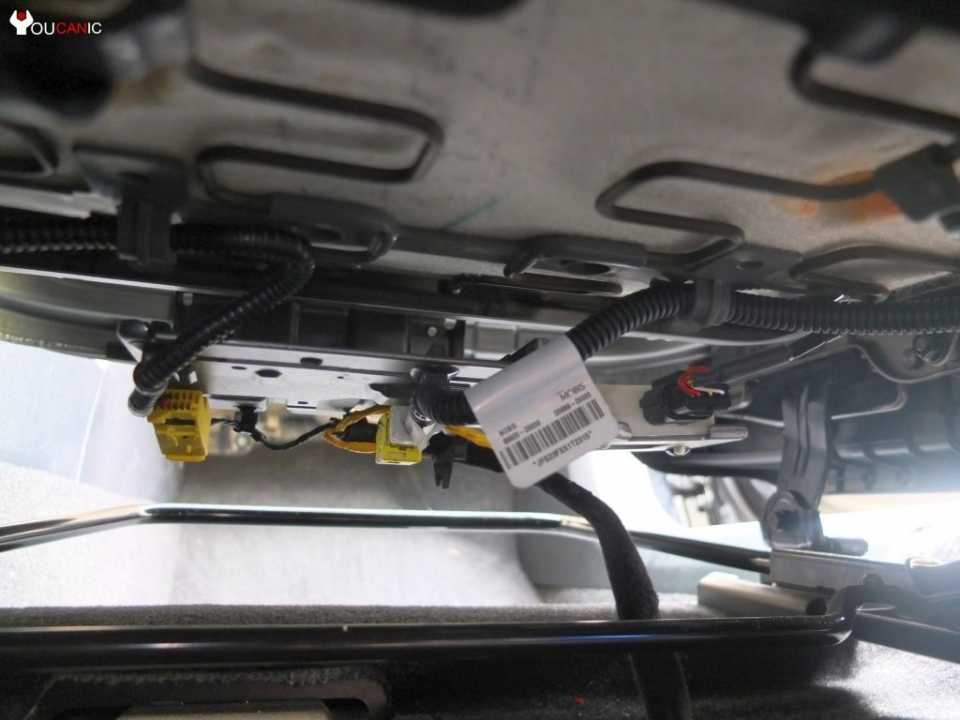

Осмотрите желтый разъем под сиденьем пассажира.

пряжка ремня безопасности

Пряжка ремня безопасности имеет небольшой датчик, который определяет, используете ли вы ремень безопасности или нет. Если провода к датчику ремня безопасности (который является не чем иным, как микровыключателем) отсоединяются, вы получите код неисправности, указывающий на разрыв цепи на пряжке ремня безопасности.Вы можете использовать мультиметр для проверки переключателей в пряжке ремня безопасности.

Модуль SRS

Модуль управления Дополнительной удерживающей системой (SRS) расположен под центральной консолью за переключателем. Он может потерпеть неудачу, особенно при воздействии жидкости. Не очень распространенная проблема.

Проблема с программным обеспечением

Программное обеспечение SRS может потребоваться обновить. Это может выполнить только дилер Volvo. Позвоните своему дилеру Volvo и спросите, есть ли отзыв модуля подушки безопасности или обновление программного обеспечения. В зависимости от того, сколько лет вашему Volvo, вы можете получить обновление бесплатно.

Блок SIPS

Система защиты от бокового удара (SIPS) – это пассивная система безопасности в Volvo, предназначенная для защиты от травм при боковом столкновении. Несмотря на то, что это редко, блок SIPS может выйти из строя и, возможно, потребуется заменить.

Детский вопрос

Согласно правилам перевозки маленьких детей в автомобилях, маленькие пассажиры должны находиться на заднем сидении. Но, если малыш отличается излишней активностью, то наиболее безопасное место для него – рядом с водителем на переднем сидении. В таком случае, неожиданно сработавшая подушка, представляет для ребенка серьезную опасность. Производители, например Мерседес и Опель, учли возможность возникновения подобной ситуации, и разработали автоматическую систему, которая распознает наличие детского автокресла на переднем сидении. Airbag отключается автоматически.

Дополнительная информация, касающаяся дезактивации подушек безопасности, предоставляется в инструкции к каждому автомобилю. Здесь же можно найти сведения о том, есть ли разрешение на перевозку детских автокресел на переднем сидении. Если такого разрешения производитель не дает, это значит, что автоматического отключения не последует, а значит, ребенок должен находиться исключительно на заднем сидении машины. Не стоит игнорировать запрет, и брать на себя ответственность за жизнь и здоровье малыша.

Тест на устойчивость

Цель испытания – определить, насколько надежно зафиксированы багажник и насадка с установленным грузом, при длительном воздействии сил в различных направлениях (вперед, назад,вправо, влево).В реальной жизни подобные ситуации возникают, когда Вам приходится применять аварийное торможение или резко поворачивать в сторону.

Содержание теста

Для испытания устойчивости, создается напряжение в различных направлениях. Сила напряжения определяется в зависимости от типа насадки:

вверх (направление Z)
вперед, назад (направление Х)
вращение (20 вращений)
вправо, влево (направление Y)

Тесты проводятся согласно стандартам:

DIN 75302 и ISO 11154-4. В проекте испытание RMS согласно ISO 15263-4
Время,за которое достигается максимальная нагрузка – 5-10 секунд, если иное отдельно не оговаривается. (Согласно DIN 75302 и ISO 11154-1)

Испытательное оборудование:

Платформа для проведения теста оборудована согласно требованиям DIN 75302 и ISO 11154
Максимальная сила: 20000N
Максимальная длина хода: 320 мм
Таблица измерений: 0 2000*2000 мм
Хранение данных: Mecmesin AFI
Измерение силы: Внешние ячейки груза Mecmesin

Напряжение испытывается с помощью гидравлического оборудования.

Система безопасности

Система безопасности автомобиля включает в себя два направления: активное и пассивное. К пассивному относятся разработка дизайна и технические решения в оформлении конструкции автомобиля, которые сводят к минимуму последствия автомобильной катастрофы для человека. Это и элементы кузова, которые поглощают часть энергии при столкновении, и смягчающие, без острых углов фрагменты интерьера, и ремни безопасности.

Помимо этого предусмотрена система подушек безопасности, известная как SRS. Ее назначение заключается в том, чтобы фиксировать положение пассажиров и водителя при столкновении, предотвращая их инерционное движение в салоне. Система включает в себя основные компоненты, такие как: механизмы управления самих подушек, датчики, ремни безопасности и блок управления. Стоит отметить, что ремни являются неотъемлемой часть безопасности пассажиров и системы SRS.

Что касается расположения подушек безопасности, то здесь стоит отметить следующие части кузова автомобиля:

Панель приборов и ступица руля — это фронтальные подушки, предназначенные обеспечить безопасность водителя и пассажира на переднем сидении. Водительская подушка, как правило, имеет объем ок. 50 л, а пассажирская — ок. 80-90 л, поскольку расстояние от панели до человека больше, чем у водителя до руля. Защита приходится на грудь, плечи и голову.
Над проемами дверей, а также в боковой части спинок сидений — это боковые подушки. Они обеспечивают дополнительную безопасность, защищая область таза.
Нижняя часть панели приборов и пол — нижние, напольные подушки безопасности. Их задача обезопасить от травм область ног.

Теперь немного о датчиках. Их основная задача заключается в том, чтобы передавать сигналы на блок управления. Они бывают двух типов: механические и электронные. Усовершенствуя систему SRS, разработчики позаботились о том, чтобы в новых поколениях системы использовалось большее количество датчиков и более усовершенствованных моделей.

Задачей блока управления является прием сигналов датчиков, их обработка и, в случае опасности, запуск необходимого участка системы безопасности (преднатяжители ремней, подушки и пр.). Помимо этого, блок управления подушками безопасности проводит диагностику всей системы, сообщая о неисправностях световым сигналом

Ввиду особой важности роли блока в системе, его устанавливают в наиболее защищенном месте: в полу, под панелью или же рядом с коробкой переменных передач

Плюсы, гарантирующие безопасность

Главная проблема, которая вызывает опасения у владельцев автомобилей – случайное срабатывание подушки безопасности во время движения. Действительно, такая опасность существует, если люди находятся в салоне старой модели авто. В современных машинах airbag оснащены специальным блоком, который контролирует состояние системы. В случае появления малейшей неполадки, водитель будет немедленно оповещен о ней.

Также блоки диагностики, благодаря дополнительным устройствам, гарантируют исправную работу системы безопасности даже в том случае, если вследствие аварийной ситуации был выведен из строя аккумулятор.

Случайное срабатывание пугает, в первую очередь, силой удара, который получает сидящий в салоне автомобиля человек. И если в условиях аварийной ситуации сломанный нос – меньшее из зол, то в спокойной обстановке такой подарок вряд ли кому-то придется по вкусу. Учитывая эту особенность работы подушек безопасности, инженеры многих автомобильных компаний постарались устранить проблему с помощью специальной технологии, которая обеспечивает поэтапное раскрытие airbag.

Полезные советы

Необходимо отметить, что около 25-30% стоимости современного автомобиля, а иногда и больше, составляют решения в плане безопасности. Получается, только новая система подушек в сборе может стоить столько же, сколько и двигатель, кузов или трансмиссия для подержанного авто.

Получается, после ДТП восстановить систему Airbag выходит достаточно дорого и сложно. Само собой, если речь идет о подержанном 5-7 летнем авто, на котором комплексно сработали подушки, полностью восстанавливать такую машину экономически нецелесообразно.

Более того, во многих развитых странах машины после срабатывания подушек не допускаются к дальнейшей эксплуатации до момента полного восстановления подушек. Это закреплено на законодательном уровне.

Естественно, с учетом развитого страхования, никто не будет ремонтировать такую машину и вкладывать в нее, например, 5-10 тыс. долларов США, когда рыночная стоимость аналогичного не битого и полностью исправного варианта может быть ниже, чем сумма, необходимая на восстановление кузова и замену подушек.

На деле, проще сразу купить целый автомобиль, а также получить страховую выплату. Однако, в странах СНГ ситуация иная. На авторынке недобросовестные продавцы реализуют огромное количество сильно битых машин, которые имеют восстановленные после ДТП кузова, однако неработающую систему безопасности.

При этом в последние годы набрал обороты бизнес, когда сильно битые авто за предельно низкую стоимость приобретают на страховых аукционах за границей, далее машину доставляют в СНГ, регистрируют и устраняют только внешние повреждения (часто с использованием запчастей б/у или заменителей низкого качества).

Далее ТС реализуют по цене всего лишь на 10-15 % ниже рыночной и по схеме «автомобиль имеет подкрасы после легкого ДТП». Естественно, с учетом высокой стоимости никто не занимается восстановлением подушек безопасности в такой машине.

Чтобы скрыть следы их срабатывания, приборную панель обычно обшивают, в руль вместо подушки ставится заглушка-имитатор, боковые шторки зачастую попросту срезают и т.д. Однако, примечательно то, что индикатор Airbag в таких машинах не горит.

В двух словах, когда водитель заводит автомобиль, значок подушки загорается и гаснет. Казалось бы, все в норме. Но на деле это не так

Необходимо обратить внимание на то, как именно горит и гаснет значок в рамках самодиагностики. На большинстве исправных авто он должен моргать, а не гореть постоянно, а также обычно подушки гаснут чуть раньше или позже остальных индикаторов.

Если это не так, высока вероятность того, что лампочка подушек безопасности просто подключена к датчику давления масла или любому другому. Естественно, чтобы не стать жертвой недобросовестных продавцов, необходимо производить полную профессиональную диагностику всей системы безопасности.

Даже если продавец утверждает, что лампочка так стала себя вести после какого-то несерьезного сбоя (например, после замены АКБ или после мойки салона), верить на слово никак не стоит.

Точно также следует с особым вниманием осматривать машину, где лампа подушек и вовсе не гаснет. Возможно, машина целая и виновником является всего лишь окислившаяся клемма, а может быть и так, что машина после тяжелого ДТП и горит датчик подушек безопасности

Помните, покупая автомобиль, как минимум, 25-30% его стоимости составляет именно безопасность, при этом от Airbag напрямую зависит здоровье и жизнь водителя, а также пассажиров. Вполне очевидно, что машина после ДТП со «стреляными» и неисправными/отсутствующими подушками далеко не самый лучший вариант.

Более того, подобное предложение никак не может стоить всего лишь на 10-15% ниже средней цены по рынку и должно терять в цене намного больше. По этой причине такие авто лучше или не покупать вовсе, или заранее учитывать все нюансы при такой покупке. Такой вариант также имеет право на жизнь, если в дальнейшем планируется полное восстановление системы подушек безопасности.

Что делать, если горит лампочка подушки безопасности

Как было отмечено ранее, система SRS каждый раз при зажигании проверяет состояние всех элементов. Если при диагностике выявляется та или иная проблема, система сохраняет код ошибки. Он необходим для того, чтобы установить вид неисправности и убрать ее. Для этого не обязательно обращаться к специалистам. Сначала можно попробовать сделать все своими руками.

Начать нужно с самого легкого – проверить аккумулятор и подключение клемм, а также вспомнить дату последней замены батареи. Может уже пора купить новую?
Если машину только что вымыли, стоит исключить попадание влаги в системы. В случае подтверждения этой догадки, можно не волноваться. Вода испарится, и проблема исчезнет.
Требуется дополнительно проверить подключение разъемов и состояние проводки, если недавно датчик натяжения ремня безопасности отключали или самостоятельно меняли его детали.

Если после всех этих действий и даже после замены подушки безопасности лампочка по-прежнему горит, лучше продолжить поиск проблемы, подключив к этому профессионалов. Но неполадки будут устранены гораздо быстрее, если предварительно вы сами исключите основные возможные причины.

При дорожно-транспортном происшествии обычно срабатывают определенные узлы системы ПБ. Если этого не происходит, вероятнее всего прерван контакт с одним или несколькими электронными устройствами. Так, в «Пежо 307», к примеру, основные системы расположены в совершенно разных местах:

Блок управления системой безопасности обычно можно найти в центральной консоли. Он имеет лишь цифровую подпись. Поэтому чтобы выяснить, точно ли это то самое, что вы ищете, нужно вбить номер блока в поисковую систему.
Датчиков удара в этой модели «Пежо» четыре. Лампочка будет гореть, даже если один из них перестанет функционировать. При этом сама система, скорее всего, будет работать в прежнем режиме.
Пиропатроны преднатяжителей безопасности. Они требуются для того, чтобы при ударе ремни были жестко зафиксированы.
Задние, передние и боковые подушки безопасности.
Выключатель SRS.

Подушки безопасности водителя и пиропатроны преднатяжителей ремней срабатывают при любом лобовом столкновении.

Подушки безопасности пассажира срабатывают только в той ситуации, когда человек занимает свое место. Его присутствие мониторит специальный датчик. Он находится под пассажирским креслом.

После того как однажды подушки и преднатяжители уже сработали, нужно поменять ПБ и пиропатроны на новые. Иначе система не будет функционировать, а в автомобиле будет просто небезопасно.

Подушку безопасности, которая находится в рулевом колесе, заменить гораздо сложнее.

Когда загорается индикатор неисправной подушки безопасности

Как уже было сказано, свечение индикатора об ошибке указывает на несколько причин, но чаще ошибка возникает из-за прерывания цепи.

Например, отключение разъема под каким-либо из сидений. В некоторых автомобилях (Fiat Stilo), из-за резкого сдвигания сиденья пассажира. Индикатор загорается и при уборке салона, когда по невнимательности кабели задевают, щеткой пылесоса. Иногда достаточно подключить разъем снова и лампочка погаснет. Но некоторые модели автомобилей потребуют подключения диагностического компьютера.

Разрушаются из-за возраста провода, соединяющие подушки безопасности с коммутатором управления, в том числе жгут airbag под рулем. Некоторые электрики ремонтируют проводку, другие рекомендуют заменять жгуты новыми.

Повреждается мат присутствия пассажира. Благодаря ему, в ситуации, когда рядом с водителем никто не сидит, в случае лобового столкновения, не должна выстрелить ни одна из подушек безопасности для защиты пассажира. Поломки матов происходят или по причине старения, или по вине самих пользователей – датчики не любят, когда о них опираются коленом. А так делают в ситуации, когда достают вещи, лежащие на заднем диване, или во время уборки салона автомобиля, чтобы добраться до скрытых уголков. Маты не ремонтируют. Следует найти б/у рабочий или купить новый. Не рекомендуется подключать эмулятор, который погасит индикатор подушек, но сделает так, что они сработают даже тогда, когда кресло будет пустым.

Не исправны датчики удара. Они устанавливаются, на лонжеронах или на шасси. Задача датчиков заключается в приведении в действие соответствующих подушек при столкновении. Датчики выходят из строя из-за коррозии, повреждения жгута проводов, хотя они устойчивы к негативным воздействиям.
