Тонкости подключения сигнализаций pantera

Что представляет собой Пантера

Возможно, у вас есть опыт в установке автомобильных сигналок, в том числе оборудованных автозапуском. Тогда вам известно, что питание на основной модуль подается через разъем, содержащий 6 отдельных контактов. Для охранных систем Рantera все будет по-другому:

Файлы и сайт pantera.ru

Сигнализация Pantera рассматриваемой здесь модели не работает без оборудования, поставляемого в комплекте с ней. Комплект содержит набор следующих устройств:

  • Основной модуль автосигнализации Пантера SLK;
  • Комплект брелков: один основной пульт, один дополнительный;
  • Клеммник Molex с проводкой на 16 контактов;
  • Клеммник Molex для подключения к модулю ЦЗ либо напрямую к актуаторам по схеме «с двумя реле»;
  • Датчик удара;
  • Силовой клеммник, используемый только в схеме с автозапуском;
  • Модуль сирены;
  • Модуль радио с двусторонней связью;
  • Терморезистор;
  • Светодиод;
  • Кнопочный выключатель Valet;
  • Руководство, текст которого повторяет содержимое файлов, которые можно скачать.

На фото показана упаковка, в которую набор помещается.

Фирменная упаковка

Терморезистор выглядит как «ушко», закрепляемое на кожухе. Разъемы для подключения всех модулей расположены на основном блоке.

Охранные возможности системы SLK-868RS

Используя охранный комплекс, наделенный обратной связью, можно контролировать температуру двигателя, заряд АКБ и т.д. К подобным системам относятся и сигнализации Pantera, в том числе модель SLK-868. Но с ее помощью владелец узнает только температуру ДВС. Зато, множество опций в ней активируется дистанционно, а поставить авто на охрану получится даже в отсутствие брелков. Управление автозапуском, в том числе продление работы двигателя, тоже можно осуществлять на дистанции.

Основной блок SLK-868RS

На большом расстоянии от авто брелок может только принимать сообщения, но не отдавать команды. В таких случаях кнопки брелков нельзя нажимать много раз (больше 50), иначе теряется синхронизация. Данное свойство характерно для систем, использующих динамический код вместо диалогового. Чтобы исправить ошибку, дважды нажимают клавишу «Закрыть» либо «Открыть», находясь на малой дистанции от авто. Заметим, что совет подходит только для сигнализаций Pantera.

Есть одно важное обстоятельство. Устойчивой обратной связью, то есть возможностью получать сообщения, пульт будет обладать и при отсутствии синхронизации. Тут беспокоиться особо не о чем

Тут беспокоиться особо не о чем.

Лирическое отступление

Выше говорилось, что для сигнализаций Pantera рассматриваемой модели скачать можно все, кроме прошивок. В действительности образ прошивки хранится в памяти EEPROM, а в его последних байтах записаны параметры пользователя. В моменты записи могут возникать ошибки, и тогда значения сохраняются неверно. Отдельные фирмы берутся решать проблему.

Восстановление образа прошивок

По идее, скачать микрокод для сигнализаций вам не позволит ни один изготовитель. А прошивку брелока предлагают скачать только «хакеры». В ней, между прочим, находятся значения «ключей». Новый брелок можно прописать в блок сигналки, при этом «ключи» передаются ей по радиоканалу. Внутрь брелока они записаны изготовителем и являются секретными.

Брелок Пантера, если брелок сломан или утерян, как подсоединить новый брелок к сигнализации, пошаговая инструкция

Если какая-то часть системы сломалась, вы можете провести такое мероприятие, как прошивка автосигнализации Pantera. Иными словами, необходимо заменить сломанный элемент на новый, подключив его к системе. Сделать это можно самостоятельно.

Если вы сломали либо потеряли брелок, купите новый и подсоедините его к автосигнализации, для чего вскройте старый брелок и посмотрите, какой тип входит в комплект к устройству. Существует два вида брелков:

  1. Частота передачи сигнала — 308 MHz.
  2. Частота передачи сигнала — 434 MHz.

Вскрыть брелок можно при помощи отвертки, внутри которого вы найдете кварцевый генератор. На нем вы и увидите цифру частоты передачи сигнала.

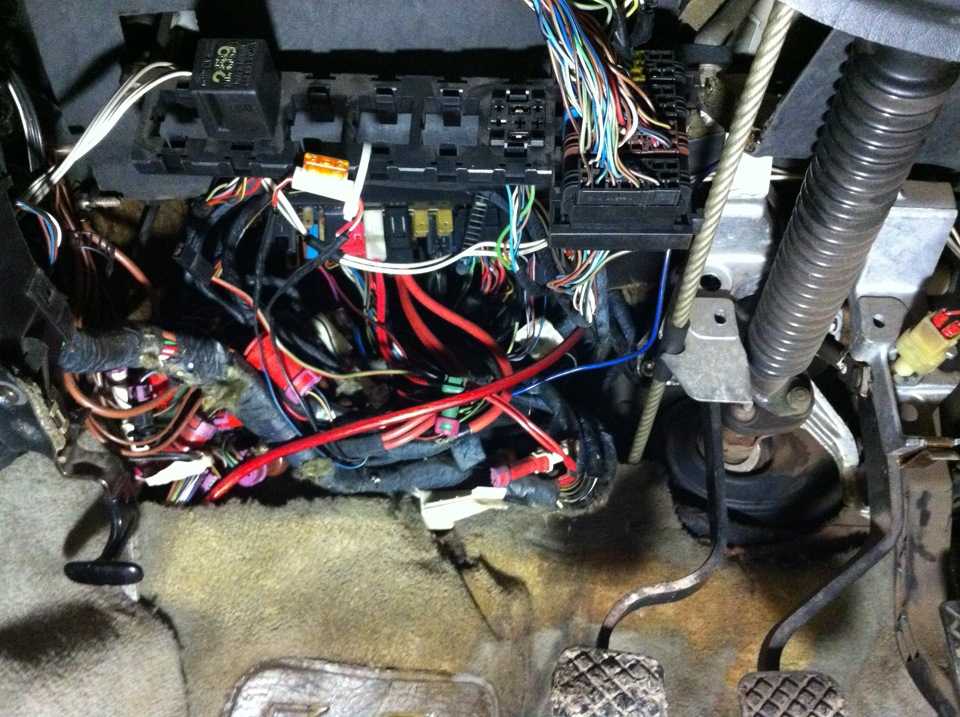

Когда необходимый комплект приобретен, приступите к прошивке автосигнализации. Под рулевым колесом транспортного средства вы увидите размещенные там педаль сцепления, рычаг открытия капота и блок предохранения.

Для установки нового брелка необходимо найти переключатель, что находится в переднем отделе предохранительного блока. Поставьте его в позицию «Установить». Далее нажмите на одном брелке любую кнопку, после чего на втором. Затем поменяйте положение выключателя в позицию «Выключить». Прошивка сигнализации Пантера даст возможность новому брелку подсоединиться к системе.

Автосигнализация Pantera представлена на рынке массой различных типов, которые способны удовлетворить требования безопасности даже самых капризных автовладельцев. Некоторые из них являют собой достаточно простые устройства, которые могут лишь издавать звук тревоги во время несанкционированного открытия багажника либо дверей.

Варианты посложнее характеризуются уникальным предупредительным сигналом, который в случае опасности легко идентифицировать. Посредством нескольких датчиков, которые подключены к центральному компьютеру, автосигнализация срабатывает под влиянием раздражителей, таких как звон бьющегося стекла либо подозрительная активность, которая происходит в непосредственной близости.

Приобретение нового транспортного средства является немалыми инвестициями, поэтому есть смысл подумать о его безопасности. Масса вариантов моделей автосигнализации Пантера дает большие возможности как для вашего бюджета, так и для личных предпочтений.

Обновлено: 02.07.2019

103583

Стандартные функции PANTERA SLK-868RS:

Один 5-кнопочный программируемый брелок с двусторонней связью и ЖК-дисплеем

Функция звукового или вибрационного оповещения брелка с ЖК-дисплеем

Радиус действия в режиме управления до 1000 м

Один 4-кнопочный программируемый брелок-передатчик

Усовершенствованный динамический код с защитой от сканирования и перехвата

Часы, будильник, таймер обратного отсчета в передатчике с двусторонней связью

Усовершенствованный режим Anti-Hi-Jack (AVR)

Дистанционный запуск двигателя

Программируемый 1- или 2-цифровой персональный код отключения системы

Блокировка стартера встроенным нормально разомкнутым реле

Яркий синий светодиодный индикатор

Раздельное управление правыми/левыми указателями поворота с помощью встроенного реле

Возможность подключения двух дополнительных блокировок двигателя

2-уровневый датчик удара с разъемным соединением

Дистанционное управление замками дверей с помощью встроенного реле

Постановка на охрану без помощи передатчика

Разъем для подключения дополнительного 2-уровневого датчика

Сервисный режим Valet / Дистанционный режим Valet / Предупреждение о включенном режиме Valet

Постановка системы в режим охраны с раздельным отключением зон датчиков

Возможность дистанционного «бесшумного» включения режима охраны

Бесшумная постановка и снятие системы с охраны

Выход 2-го канала для управления замком багажника или дополнительными устройствами

Усовершенствованный дистанционный режим «Паника«

Возможность управления закрыванием окон автомобиля, внутрисалонным освещением, возможность раздельного отпирания дверей

Выход 3-го канала для управления дополнительными устройствами

7 независимых зон охраны

Возможность реализации функции центрального замка

Входы отрицательных триггеров капота и багажника

Входы отрицательного и положительного триггера дверей

Память на 2 последних срабатывания системы с указанием зоны/триггера

Предупреждение о разряде батарейки брелка-передатчика

Дистанционное измерение температуры в моторном отсеке автомобиля, салоне автомобиля

Обход неисправной зоны при постановке на охрану с указанием зоны/триггера

Возможные неисправности и их устранение

Возникновение проблем при передаче сигналов от пульта связано со снижением напряжения элемента питания. Для восстановления рабочих параметров требуется заменить батарейку. При длительной эксплуатации (более 3-4 лет) наблюдается разрушение механизмов кнопок. Ремонт заключается в замене изношенных компонентов или приобретении нового пульта. Частые ложные срабатывания автомобильной сигнализации указывают на повышенную чувствительность сенсора удара, после корректировки параметра дефект исчезает.

Повреждение коммутационных кабелей автосигнализации Pantera приводит к некорректной работе компонентов. Аналогичная ситуация возникает при попадании жидкости на электронные элементы процессорного блока. Ремонт заключается в поиске неисправных цепей и восстановлении изоляции или замене деталей. Для качественного выполнения работ рекомендуется обращаться в сервисные центры, оснащенные специализированным оборудованием для тестирования и восстановления оборудования.

При покупке автомобиля первостепенной задачей для любого автовладельца становится обеспечение эффективной защитой от угона или повреждения машины злоумышленниками. Одной из популярных автосигнализаций, присутствующих на отечественном рынке, является автосигнализация «Pantera». Обзор характеристик автосигнализации Пандора можно здесь. Особенности

Преимущества использования автосигнализации «Pantera»:

  • автосигнализация «Pantera» отличается широким модельным рядом;
  • лучшее соотношение цены и набора функций (охранных, сервисных, сигнальных, противоугонных), характерных для конкретной модели сигнализации;
  • автосигнализация «Pantera» способна функционировать в большом температурном диапазоне;
  • возможность дистанционного управления открыванием/закрыванием дверей автомобиля;
  • функция автозапуска;
  • автосигнализация «Pantera» обладает надежным и взломоустойчивым каналом передачи сигнала.

Виды и модели

Также запуск двигателя может производиться по определенному времени. Очень удобна функция автоматического запуска двигателя по значению низкого значения аккумулятора.

Сигнализация «Pantera SLK-625RS» оснащена функцией автозапуска двигателя. Дальность действия в режиме управления равняется одному километру, в режиме оповещения дальность действия может достигать двух километров. Сигнализацию данной модификации можно устанавливать на автомобили как с автоматической, так и с механической коробкой передач. Читайте обзор видов автосигнализации Шериф на этой странице.

Автосигнализация «Pantera XS-1000» оснащена функцией защиты от нападения «Anti-HiJack», оборудована защитой от ложных срабатываний (например, при грозе), оснащена усовершенствованным режимом «Паника».

Сигнализация «Pantera» с обратной связью позволяет, посредством передачи на брелок соответствующих сигналов, автовладельцу контролировать изменения состояния автомобиля, находящегося на определенном от него удалении.

Сигнализация «Pantera QX 270» с обратной связью оснащена функциями «Комфорт», «Турбо», «Anti-HiJack». Дальность действия в режиме оповещения достигает восьми ста метров, в режиме управления радиус действия сигнализации достигает трехсот метров.

«>

Преимущества и недостатки сигнализации

Современная сигнализация «Пантера» с автозапуском имеет все необходимые функции, позволяющие осуществлять запуск двигателя в абсолютно любых условиях. Завести мотор автомашины можно:

  • дистанционно, используя брелок;
  • при программировании достижения определенной температуры двигателя в автоматическом режиме;
  • по таймеру в заданное время.

На дизельных автомобилях предусмотрена функция турботаймера, выключающая двигатель через некоторое время после включения охранного режима.

Предусмотрена дополнительная блокировка двигателя в режиме Anti-HiJack в экстремальных случаях при захвате автомобиля. Имеется возможность дистанционного управления некоторыми внутренними системами автомашины.

На некоторых моделях имеется функция управления стеклоподъемниками.

Особых нареканий к работе сигнализации «Пантера» не отмечалось. Некоторые пользователи жалуются на непродолжительный срок эксплуатации брелоков, но скорее всего это связано с частыми механическими воздействиями вследствие падения на твердую поверхность.

Как программировать брелок?

Процедура привязки пульта будет отличаться в зависимости от модели системы.

Процедура программирования пейджера в сигнализации CLK 355 осуществляется так:

  1. Отключите защитный режим.
  2. В течение 5 секунд после отключения охраны выключите зажигание.
  3. За пять секунд надо успеть быстро нажать три раза на сервисную клавишу Валет.
  4. Подождите, пока сирена не издаст один звуковой сигнал.
  5. Выполните активацию зажигания, при этом сирена должна издать один протяжный и один короткий сигнал. Диодный индикатор будет моргать.
  6. На протяжении десяти секунд кликните на любую клавишу пейджера. Если сирена издаст один длинный сигнал, это говорит о том, что пейджер успешно привязан к системе. Аналогичным образом выполняется привязка других девайсов. Также можно выполнить привязку пультов от систем 375 и 455.

Чтобы привязать брелок в сигнализации 625RS, выполните действия:

  1. Выключите охранный режим.
  2. На протяжении пятнадцати секунд три раза нажмите на клавишу Валет.
  3. Диодный индикатор будет медленно моргать. Когда это произойдет, кликните на любую кнопку пейджера.
  4. Сирена издаст один звуковой сигнал, это говорит об успешной привязке. Аналогичным образом привязываются другие пульты.

Алгоритм привязки брелка в модели 35SC:

  1. Охранный режим отключается.
  2. Установите ключ в замок зажигания и выполните его активацию.
  3. Три раза кликните на клавишу Валет. Сирена комплекса издаст два звуковых сигнала, диодный индикатор будет мигать.
  4. Выберите кнопку, которая будет управлять первым каналом. По умолчанию она используется для отключения или включения охраны. Нажмите на клавишу. Сирена издаст один протяжный сигнал, это говорит о том, что привязка успешно выполнена. Процедура определения соотношения кнопок и каналов будет выполнена охранным комплексом автоматически.
  5. Когда процедура привязки завершится, нажмите на сервисную клавишу Валет и отключите зажигание. Если не трогать кнопки на пейджере, то из режима программирования система выйдет автоматически через пятнадцать секунд. Это руководство позволит произвести привязку пейджеров в моделях 100SC, 7I, 200SC, SLK-4I и SLK-5I.

В память сигнализации Пантера можно записать не более четырех брелков.

Канал Bilarm рассказал о проверке корректной работы охранного комплекса Пантера.

Процедура привязки в модели 75SC производится так:

  1. Отключается охранный режим машины.
  2. Производится активация зажигания.
  3. Для программирования первой кнопки пейджера сервисная клавиша Валет нажимается один раз, для привязки второй кнопки – два раза.
  4. Затем клавиша Валет зажимается до момента, пока не раздастся звуковой сигнал.
  5. Зажигание машины отключается.

Процедура сброса брелка осуществляется в соответствии с техническим руководством.

Как правильно установить?

Чтобы сигнализация Пантера выполняла свои функции, ее элементы необходимо собрать по иснтуркции и установить в местах, недоступных для похитителей. Заблаговременно нужно снять обшивку стоек и приборную панель.

Рекомендации по размещению и монтажу

Перед тем как приступить к монтажу системы, необходимо определиться, где именно разместить элементы комплекса:

Блок управления сигнализации нужно устанавливать в таком месте, где его будет тяжело, а то и невозможно достать без демонтажа дополнительных элементов. Неплохим вариантом для установки является внутренняя полость под панелью приборов. Там нет большого скопления влаги и воздействия высокой температуры от работающего двигателя. Блок должен быть надежно закреплен стяжками или шурупами во избежание дребезжания и лишних вибраций.
Сирену лучше всего разместить под капотом автомобиля. Но место стоит выбирать внимательно, так как высокая температура быстро выведет элемент из строя. Ее также необходимо надежно крепить к кузову через кронштейн, что идет в комплекте.
Системы с автозапуском оснащаются датчиками температуры, которые устанавливаются в патрубках охлаждения

Чтобы они не вышли из строя преждевременно, их необходимо монтировать подальше от выпускного коллектора.
Для охранных комплексов с контроллером чувствительности, которые оснащаются специальным датчиком, важно, чтобы он располагался в самом центре кузова. Наиболее оптимальным местом монтажа является перегородка между ДВС и салоном

Устанавливается он на саморезы без посторонних проставок, так как они искажают реальный уровень вибраций.
Антенна для лучшего приема должна монтироваться под приборной панелью.
Светодиод необходимо установить на видном месте. Это позволит психологически отпугнуть грабителя.
Контактные и бесконтактные «концевики» размещаются в заземленных точках, где они не подвержены воздействию влаги, и при этом не будут мешать нормальному открытию и закрытию дверей, капота или крышки багажника.

Сигнализация Пантера предназначена для установки на легковые автомобили и грузовики, имеющие бортовую сеть напряжением 12 В. Оборудование оснащается пультами с поддержкой 2-стороннего канала связи, имеется функция дистанционного или автоматического пуска мотора. Часть комплексов позволяет установить радиореле, дополнительно защищающие силовой агрегат от несанкционированного пуска.

Проблемы с реализацией автозапуска

В большом количестве можно найти отзывы, где сказано следующее: подключили сигнализацию, а работает все, кроме автозапуска. Еще, чтобы заставить автозапуск работать, на авто с МКП приходится использовать неправильный вариант настройки, то есть «АКП». И чаще всего нельзя даже найти ошибок – все подключено правильно, но система ведет себя непонятно. Почему получается так, рассмотрим подробнее.

Тонкости подключения контроля ручника

Казалось бы, что сложного – подключить один провод к концевику ручника. Сам этот провод, идущий от сигналки, будет замыкаться на «массу». Еще в схему могут добавлять диод, чтобы защитить «штатные» цепи:

Стандартная схема подключения к ручнику

На клеммах диода, если речь идет не о диоде Шоттки, падение напряжения превосходит 0,5 Вольта. Что не учитывают.

Иногда подключение выполняют без диода, как и рекомендует инструкция:

Рекомендуемая схема подключения

Кажется, если нет лишних деталей, не будет и проблем. Но, ничего подобного! Часть напряжения падает на контрольной лампе. Напряжение на входе сигналки, когда контакты разомкнуты, не должно быть намного меньше 12-ти Вольт. Выполните проверку.

Понятно, что все зависит от сопротивления лампы – если оно слишком большое, сигналка работает неправильно. Решением можно считать установку второй микрокнопки. Вместо лампы тогда подключают резистор (1000 Ом). Все, сказанное в этой главе, имеет отношение к авто с МКП.

Провода, отвечающие за автозапуск

Для начала посмотрим, как выглядит силовой 6-контактный разъем:

Схема подключения силовых кабелей

Оба красных шнура подключают к 30-й клемме замка. Фиолетовый шнур будет питать стартер. Розовый кабель обязательно подключают к 15-й клемме. Ну а розово-белый шнур в действительности дублирует розовый. Этот факт подтверждают отзывы.

Напряжение на оранжевом проводе пропадает при работе стартера. Может быть, этот шнур вы подключите к клемме 15/2 – все зависит от конструкции авто

В сигнальном разъеме тоже есть кабели, подключить которые будет важно:

Схема подключения основного разъема

Фиолетово-желтый шнур, как сказано в инструкции, должен получать плюсовой потенциал в момент запуска «с ключа». Красно-белый шнур – это питание сигналки. А фиолетово-белый кабель тоже желательно подключить, и подключают его к тахометру.

Получается, что фиолетовый силовой и фиолетово-белый сигнальный шнур включают в разрыв кабеля, питающего стартер.

Желто-черный провод – это управление обходчиком. Провод замыкается на «массу», и обходчик срабатывает. По умолчанию длительность срабатывания равна времени работы двигателя. Другой вариант – включение на 1 секунду для эмуляции нажатия педалей.

Замок с клеммой 15/2

Трудно ли контролировать мотор?

Желательно, чтобы сигнализация получала сведения о том, заведен ли в данный момент двигатель. К охранным функциям контроль двигателя отношения не имеет. В общем, если выполняете подключение без автозапуска, эту главу можно пропустить. Сразу заметим, что контрольный шнур лучше подключать к таходатчику.

Наилучший вариант контроля двигателя

В этом случае в схему добавляют резистор и конденсатор.

Конечно, возможен еще один вариант. Шнур соединяют с клеммой, получающей при запуске потенциал «+12». Резистор с конденсатором в таком случае не нужны! Таблица настроек, в свою очередь, содержит три варианта:

Таблица опций автозапуска

Установки, сделанные «по умолчанию», выделены шрифтом Bold.

Реализуя контроль по таходатчику, нужно будет выполнить «обучение»:

Процедура обучения холостым оборотам

Перечислим все действия по шагам:

  1. Зажигание включают, заводят двигатель;
  2. Не позднее чем через 5 секунд после поворота ключа к метке START нажимают кнопку Valet, подключенную к основному блоку;
  3. Когда светодиод, который тоже подключен к основному блоку, начнет гореть постоянно, кнопку отпускают;
  4. Световая индикация, если она подключена, сработает 1 раз.

Рисунок, размещенный выше, скопирован из инструкции к сигналке 625RS ver 3. Если что-то не получается, ищите другую точку подключения или используйте другой метод контроля.

По напряжению бортсети мотор контролировать не получится. В крайнем случае, если автозапуск не срабатывает, можно попробовать выключить контроль (значение 1 для опции 2.9). Как выполнять программирование, рассмотрим сейчас.

Плюсы и минусы

Какими достоинствами обладает комплекс:

  1. Большой выбор различных систем. Потребителям на выбор предлагаются разные виды сигнализаций с различным набором опций. При наличии ограниченного бюджета можно подобрать модель по карману, которая будет обладать не менее эффективными функциями.
  2. Управление практически всеми функциями, в том числе настройкой охранного режима и удаленного запуска ДВС, возможно с использованием пейджера.
  3. Стабильный канал передачи импульсов. Благодаря современным технологиям шифрования каналы надежно защищены от перехвата данных.

В соответствии с отзывами, выделим следующие недостатки:

  1. Несмотря на то, что сигналка практически не разряжает аккумулятор, батарейка в пейджере садится достаточно быстро. Отзывы показывают, что автовладельцам приходится менять ее в среднем один раз в три месяца.
  2. На многих системах Пантера для передачи сигналов используется динамический код. Сегодня он является устаревшим и не таким эффективным, как диалоговый.

Пользователь Илья Войтов показал, как работает комплекс Пантера 625 на ВАЗ 2109.

Запись пейджеров автосигнализации с односторонней связью

Охранная система Пантера представлена моделями с односторонней связью: CL-500, QX-44, CL-700, СЛ-600, XS2500, CL-550, SLK-25SC. Привязка пультов этих моделей к системе производится по алгоритму.

  1. На проведение каждой операции отводится пятнадцать секунд.
  2. Включите режим «Снято с охраны». Сядьте в машину.
  3. Активируйте, деактивируйте, вновь включите зажигание.
  4. В отведённое время (15 с) нажмите на кнопку «Валет» три раза. Система издаст один короткий сигнал сирены. Светодиод замигает медленно. Сигналка готова к записи пультов.
  5. Нажмите и удерживайте клавишу «Закрытый замок» до длинного писка сирены. Светодиод будет гореть постоянно, пока вы держите нажатой кнопку.
  6. Отпустите клавишу «Закрытый замок». Светодиод медленно замигает. Система готова к записи следующего коммутатора.
  7. Пропишите оставшиеся датчики в памяти охранного комплекса.
  8. Для выхода из записи выключите зажигание.

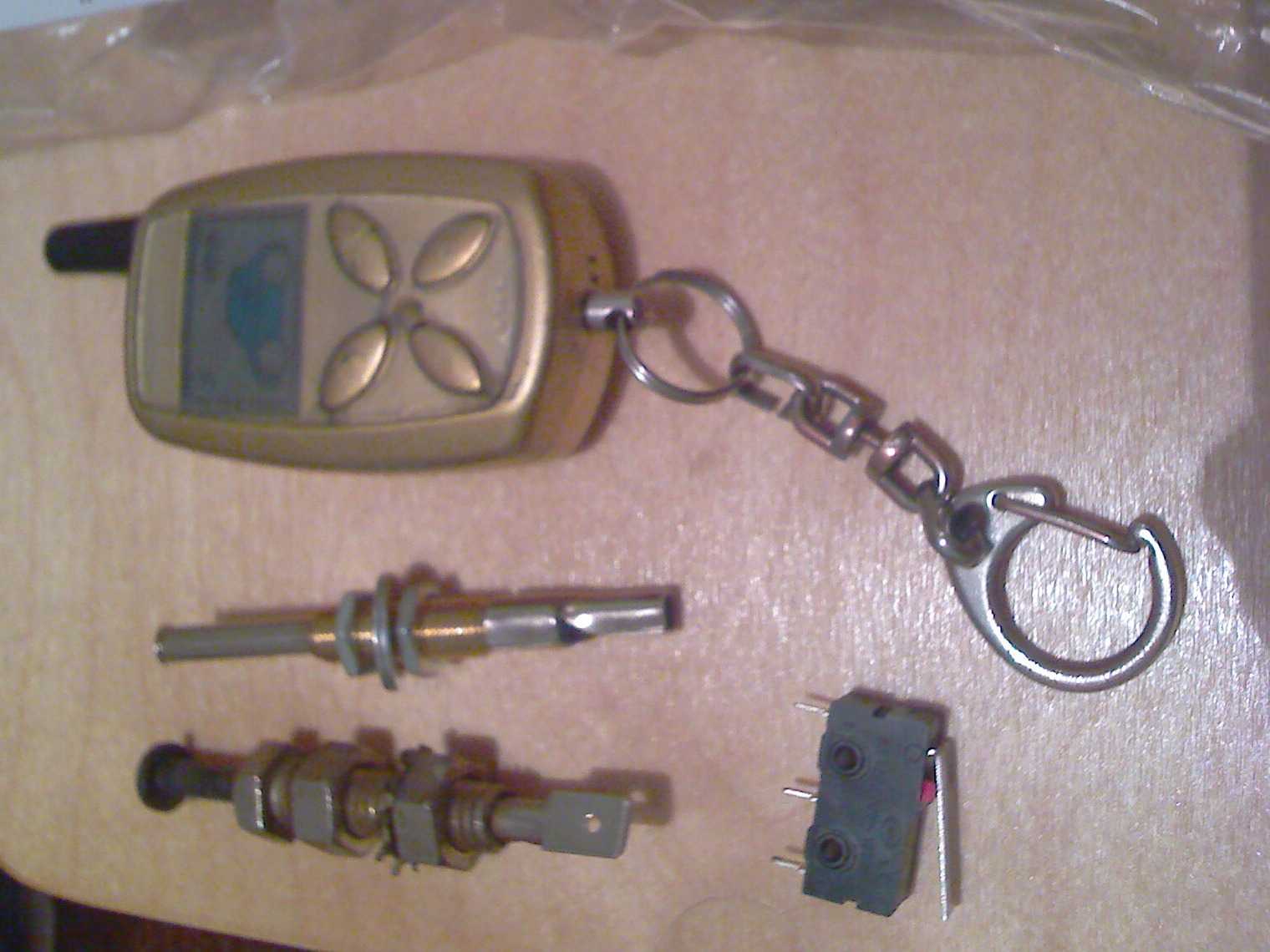

Комплект поставки

Эта система состоит из нескольких частей. После покупки их нужно аккуратно установить. Если у водителя есть какие-то навыки по работе с подобной аппаратурой, то он может без особого труда произвести установку. Если же это кажется слишком трудным, то имеет смысл обратиться к соответствующему специалисту. Перечислим основные устройства, составляющие «Пантера».

  • Основной электронный блок.
  • Брелок, на котором имеется дисплей и пять кнопок управления.
  • Дополнительный брелок. На нём дисплей не предусмотрен и имеются только три управляющих кнопки.
  • Датчик удара двухуровневый.
  • Сирена для подачи громкого звукового сигнала.
  • Реле, которое предназначено для блокировки двигателя по команде охранной системы.
  • Специальная колодка с проводами, предназначенная для установки реле блокировки.
  • Светодиодный индикатор, вместе со своим кабелем.
  • Кнопочный переключатель для режима работы Valet. Иногда может возникнуть вопрос о том, для чего предназначен этот режим. Речь здесь идёт о том, чтобы отключить некоторые защитные функции тогда, когда это необходимо водителю. Такая ситуация, например, может возникнуть в процессе мойки машины.
  • В комплекте поставки предусмотрен концевой выключатель.
  • Комплект проводов.
  • Инструкция.
  • Упаковка.

Отметим, что речь идёт здесь о стандартном комплекте поставки. Предусматривается возможность расширения.

В качестве примера можно сказать о возможности установки GPS-датчиков. Такие дополнения позволят повысить уровень безопасности для автомобиля.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
