Диагностирование и то системы впрыска бензиновых двигателей

Каталитический нейтрализатор отработавших газов в системе выпуска

Каталитический нейтрализатор состоит из впускной воронки, выпускной воронки и моно­лита (см. рис. «Каталитический нейтрализатор с керамическим монолитом» ). Монолит содержит большое количество очень тонких, параллельных кана­лов, покрытых активным катализатором. Плот­ность каналов составляет от 60 до 190 ячеек на кв. см. Принцип действия активного каталити­ческого слоя описан ниже (см. «Каталитиче­ская очистка отработавших газов»).

Монолит может представлять собой ме­таллический или керамический материал.

Металлический монолитный блок

Металлический монолитный блок изготав­ливается из гофрированной металлической фольги толщиной 0,05 мм, намотка и пайка которой твердым припоем осуществляется при высокой температуре. Благодаря очень тонким стенкам между каналами, металлический монолитный блок оказывает отработавшим газам чрезвычайно низкое сопротивление. Это свойство часто используется на автомобилях с двигателями большой мощности. Металли­ческий монолитный блок может быть приварен непосредственно к воронкам.

Керамический монолитный блок

Керамический монолитный блок изготовлен на основе кордиерита. В зависимости от плотности ячеек, толщина стенок между ка­налами составляет от 0,05 мм (при плотности 190 ячеек/кв. см) до 0,16 мм (при плотности 60 ячеек/кв. см).

Керамические монолитные блоки обладают чрезвычайно высокой стойкостью к высоким температурам и тепловым ударам. Однако они не могут устанавливаться непосредственно в металлическом корпусе и требуют специаль­ных креплений. Эти крепления необходимы для компенсации различных коэффициентов температурного расширения стали и керамики, и защиты чувствительного монолитного блока от ударов

В процессе производства требу­ются чрезвычайная осторожность и внимание, в особенности в отношении тонкостенных монолитных блоков (Монтажный мат изготавливается из керамического волокна. Он обладает высокой эластичностью, что необходимо для сведения к минимуму механических нагрузок на моно­литный блок

Монтажный мат также служит в качестве теплоизолятора.

Один каталитический нейтрализатор может содержать несколько монолитных блоков с различными покрытиями. Для обеспечения равномерного прохождения отработавших газов через монолитный блок особое внима­ние следует уделить форме впускной воронки Внешняя форма керамического монолитного

блока зависит от пространства под кузовом автомобиля и может быть треугольной, оваль­ной или круглой.

Техобслуживание двигателя автомобиля в основной период эксплуатации

В общем виде техническое обслуживание движка автомобиля включает в себя:

  • очистку ДВС и навесных агрегатов от загрязнений, удаление смолистых отложений масел, нагара;
  • проверку и подтяжку резьбовых соединений;
  • замену масла и тосола/антифриза, фильтров в топливной, масляной и воздушной системах;
  • регулировку при необходимости.

Особое внимание при первом техническом обслуживании (ТО-1) автомобиля уделяют протяжке болтов и гаек в системах крепления выпускного коллектора, глушителя и опор двигателя. При втором техническом обслуживании (ТО-2) делают проверку и протяжку (если есть необходимость) крепления головок цилиндров, регулировку тепловых зазоров клапанов в газораспределительной системе, проверку и регулировку натяжения ремня генератора, ГРМ и т

п.

В течение основного периода эксплуатации автомобиля проводится техническое обслуживание разных видов:

  • ЕО — ежедневное обслуживание;
  • ТО-1 — первое техническое обслуживание;
  • ТО-2 — второе техническое обслуживание;
  • СО — сезонное техническое обслуживание.

1. Ежедневное обслуживание двигателя.

Данный вид технического обслуживания включает следующие действия:

  • Визуальный осмотр движка.
  • Проверка уровня масла и охлаждающей жидкости, при необходимости их доливка.
  • Оценка работы мотора (по приборам на панели и на слух).

2. Первое техническое обслуживание.

Данный вид технического обслуживания включает следующие действия:

  • Проверка надежности закрепления агрегатов движка на раме и кузове.
  • Проверка надежности фиксации оборудования непосредственно на двигателе (генератора, бензонасоса, глушителя).
  • Проверка надежности крепления передних опор.
  • Проверка картерного поддона на подтекания, при необходимости — подтяжка болтов.
  • Регулировка.
  • Проведение операций согласно карте смазки.

3. Второе техническое обслуживание.

Второе техническое обслуживание включает следующие действия:

  • Выполнение всех пунктов первого технического обслуживания.
  • Проверка и затяжка (если нужно) гаек крепления головки цилиндров.
  • Регулировка тепловых зазоров клапанов и, при наличии, толкателей и коромысел.
  • Проверка компрессии в цилиндрах.
  • При необходимости — удаление нагара.

Операции первого технического обслуживания не требуют разбора движка, тогда как при втором ТО необходимо снять клапанные крышки с головок цилиндров для диагностики и регулировок зазоров в ГРМ.

Каждый автопроизводитель разрабатывает методические рекомендации по профилактике неполадок и ремонту двигателя. Так, момент затяжки головки бензиновых двигателей ниже, чем у дизельных. При этом производить оценку крепления алюминиевой головки цилиндров нужно на холодном движке, а чугунной — на прогретом.

При отрицательных температурах подтяжка головок цилиндров запрещена. Мотор необходимо прогреть и только потом приступать к затяжке креплений. Затягивать болты следует равномерно, в два приема, согласно рекомендованной изготовителем схеме, где учтены особенности конструкции двигателя. Для протяжки используют специальный динамометрический ключ. Данный вид работы проводят одновременно с затягиванием болтов крепления выпускной системы. Завершить процедуру следует проверкой зазоров в клапанах и, при необходимости, их регулировкой, специфика которой обусловлена конструкцией движка.

В период эксплуатации автомобиля нередко меняется допустимый зазор между клапанами и толкателями, в результате ухудшается заполнение камеры сгорания цилиндров топливной смесью и затрудняется выведение выхлопных газов. Все это приводит к повышенному расходу топлива и снижению мощности ДВС.

Как работает выпускной коллектор

Устройство выпускного коллектора, который сегодня активно используется при выхлопе, появилось практически в одно время с первыми двигателями внутреннего сгорания. По своей конструкции, это оборудование, которое навешивается на двигатель. Состоит коллектор из нескольких труб, главная задача которых – соединение всех цилиндров мотора с катализатором выхлопной системы (каталитическим конвертером). Наиболее распространенный материал для изготовления коллекторов – чугун или нержавейка. В последнее время не так часто можно встретить керамические устройства такого типа.

По поводу того, какой коллектор лучше, чугунный или из нержавеющей стали, говорить можно долго. Но, сегодня многие сходятся во мнении, что предпочтительнее приобретать автомобили с подобным агрегатом из нержавейки. Учитывая тот факт, что выпускной коллектор практически постоянно находится под сильным воздействием высоких температур, после работы остается конденсат. Чугунные конструкции рано или поздно начинают подвергаться коррозии, в то время как нержавеющая сталь устойчива перед ней. Керамические же коллекторы хороши только своей дешевизной, однако работают они недолго и не могут выдерживать действительно экстремальные температуры, которые порой возникают внутри агрегата.

Принцип работы устройства совсем не сложен. Все газы, которые уже отработаны в цилиндре, благодаря выпускному клапану отправляются в коллектор. Оттуда им прямая дорога дальше – в катализатор выхлопной системы. Кроме того, что коллектор отводит газы, он также работает в качестве устройства, которое помогает двигателю продуваться. Это возможно благодаря разнице давления в камерах мотора и коллекторе. Так как в нем давление ниже, внутри образуется своеобразная волна, идущая после отражения от резонатора обратно в сторону камеры сгорания. Чем больше обороты двигателя, тем быстрее двигается такая волна. Соответственно, на больших оборотах избавление от выхлопных газов происходит значительно быстрее. Стоит также отметить, что выпускной коллектор сегодня является самым популярным элементом устройства выхлопов автомобиля в плане тюнинга.

Устройство конструкции и назначение её составных частей

Детали, составляющие данную конструкцию, имеют различную функциональную нагрузку и собственные обозначения, отражающие этапность их работы. Сама схема выхлопной системы и наименования её частей, выглядят следующим образом:

  1. коллектор выпускной;
  2. приёмная труба выхлопных газов;
  3. катализатор или по-другому каталитический нейтрализатор;
  4. резонатор или пламегаситель;
  5. глушитель.

Коллектор выпускной, представляет собой навесной тип оборудования силового агрегата, и предназначен для поступления в него отработавших частиц и газов топливной смеси с камер сгорания каждого из цилиндров, и изготавливается в основном из керамики, сплавов чугуна или нержавеющей стали, обладающих повышенной термоустойчивостью.

Конструкция выхлопной системы

Приёмная труба, именуемая автолюбителями как «штаны», из-за схожего внешнего вида, предназначена для объединения нескольких потоков выхлопных газов в один, и для дальнейшего их продвижения к каталитическому нейтрализатору (катализатору). Труба зачастую оснащается так называемой гофрой, с помощью которой происходит гашение вибрации, передаваемой на всю конструкцию выхлопной системы работающим мотором.

Катализатор, представляет собой керамические соты, поверхность которых покрыта слоем сплава из платины и иридия, что позволяет вступить в химическую реакцию с ними выхлопным газам, в результате чего происходит их разделение на кислород и оксид азота. Выделенный кислород в катализаторе помогает более эффективно сгорать остаткам топливной смеси, в результате чего к глушителю подаётся исключительно азотно-диаксидноуглеродная смесь. Работу каталитического нейтрализатора контролирует специальный датчик лямбда зонд, передавая сигнал на блок управления силового агрегата автомобиля. Аналогичный датчик, устанавливается и на выпускной коллектор, для анализа показателей токсичности поступающих в катализатор отработанных газов.

Все составные части выхлопной системы соединены друг с другом через фланцы с помощью крепёжных болтов и термостойких уплотнителей, отвечающих за герметичность данной конструкции, без которой невозможна полноценная работа двигателя современного автомобиля.

Схема выхлопной системы

Анализ окиси и двуокиси углерода

Оба газообразных соединения анализируются с помощью анализатора инфракрасного поглощения NDIR (инфракрасный бездисперсионный анализатор).

Он использует тот факт, что все многоатомные неэлементарные газы поглощают инфракрасное излучение в определенных областях спектра, особых для каждого газа. Отобранный для измерения газ проходит через измерительную ячейку, расположенную на пути измерительного луча. Газ, который не поглощает излучение определенной длины волны, находится в базовой ячейке на пути второго луча. Колесико прерывателя направляет излучение вначале к одной стороне, а затем к другой и в соответствующую ячейку детектора. Каждая из ячеек детектора заполнена анализируемой составляющей газа и отделена от другой металлической диафрагмой в форме пластины конденсатора. Подающее излучение поглощается только в определенной области спектра поглощения соответствующего газа, т.е. отдельно. Разница в количестве поглощенной энергии приводит к разнице в температуре и давлении между двумя ячейками детектора, которая преобразуется в напряжение, пропорциональное концентрации измеряемого соединения.

Почему дымит двигатель

Наверное, многие из вас замечали, что дым из выхлопных труб различных автомобилей бывает белым, черным или сизым. Это – важный диагностический признак, напрямую указывающий на различные неисправности в двигателе и его системах. В дальнейшем речь пойдет именно о них.

Чаще всего двигатель начинает дымить при различных неполадках системы подачи топлива, системы зажигания или даже системы охлаждения, поломки или износа узлов газораспределительного механизма и (или) цилиндропоршневой группы. В зависимости от вида и характера неисправности, двигатель начинает сильно дымить при избытке топлива, поступающего в цилиндры или при нарушении условий его сгорания, а также при попадании в цилиндры различных технических жидкостей (вода, масло, антифриз). В зависимости от типа неисправности, выхлопные газы приобретают характерный для нее цвет.

Разные цвета выхлопных газов

Часто бывает так, что неисправность одной системы двигателя обуславливает появление другой, которая, в свою очередь, служит причиной его дымления. Например, нарушение циркуляции жидкости в системе охлаждения может обуславливать систематический перегрев двигателя и как следствие, приводить к сильному износу поршневых колец. В результате чего, в цилиндры двигателя начинает поступать больше моторного масла. Сгорая, оно придает сизый оттенок выхлопным газам.

Определяя неисправность двигателя по цвету выхлопных газов, необходимо также сопоставлять его с другими сопутствующими неполадками:

  • падение мощности;
  • появление детонационных стуков;
  • повышенный расход масла или тосола;
  • масляные пятна в расширительном бачке;
  • белесо-молочный цвет моторного масла и т.д.

Также необходимо помнить, что появление дыма может возникать в результате влияния различных факторов окружающей среды (температура воздуха, влажность и т.д.)

Принцип работы системы выхлопа

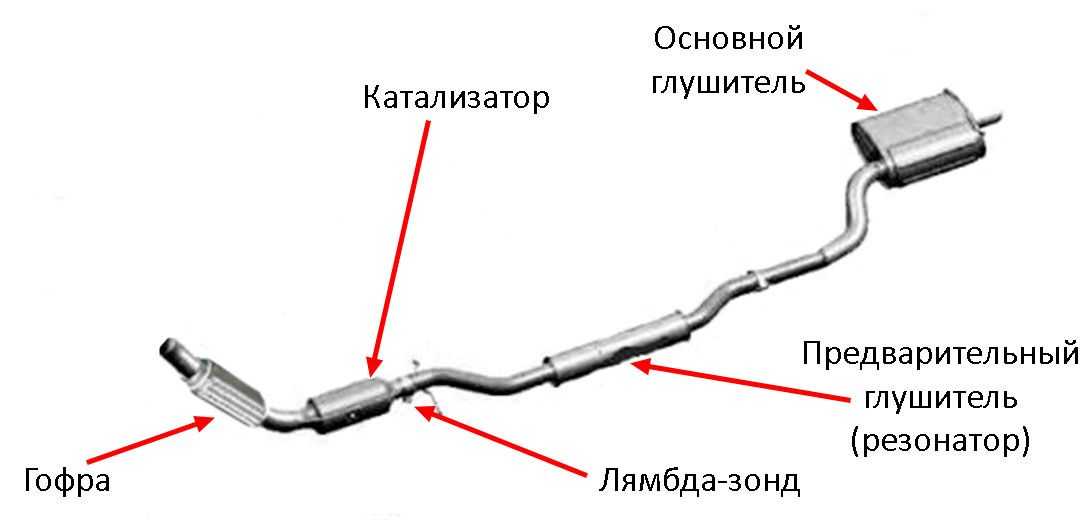

Расположение выхлопной системы

В классическом варианте для бензиновых двигателей выхлопная система автомобиля работает следующим образом:

  • Выпускные открываются, и отработавшие газы с остатками не сгоревшего топлива выбрасываются из цилиндров.
  • Газы из каждого цилиндра попадают в выпускной коллектор, где объединяются в один поток.
  • По приемной трубе отработавшие газы из выпускного коллектора проходят через первый лямбда-зонд (кислородный датчик), который фиксирует количество кислорода в составе выхлопа. На основе этих данных электронный блок управления корректирует топливоподачу и состав топливовоздушной смеси.
  • Далее газы попадают в катализатор, где вступают в химическую реакцию с металлами-окислителями (платиной, палладием) и металлом-восстановителем (родий). Рабочая температура газов при этом не должна быть ниже 300°С.
  • На выходе из катализатора газы проходят второй лямбда-зонд, с помощью которого происходит оценка исправности работы каталитического нейтрализатора.
  • Далее очищенные отработавшие газы попадают в резонатор, а затем в глушитель, где потоки выхлопа преобразуются (сужаются, расширяются, перенаправляются, поглощаются), что снижает уровень шума.
  • Из основного глушителя отработавшие газы уже попадают в атмосферу.

https://youtube.com/watch?v=sNVJ_RJ9FK4

Система выхлопа дизельного двигателя имеет некоторые особенности:

  • Выходя из цилиндров, отработавшие газы попадают в выпускной коллектор. Температура выхлопных газов дизельного двигателя варьируется в диапазоне 500-700 °С.
  • Далее они попадают в , осуществляющий наддув.
  • После этого выхлоп проходит через кислородный датчик и попадает в сажевый фильтр, в котором удаляются вредные компоненты.
  • В завершении выхлоп проходит через автомобильный глушитель и выходит в атмосферу.

Эволюция системы выхлопа неразрывно связана с ужесточением экологических стандартов эксплуатации автомобиля. Так например, начиная с категории Евро-3,  установка катализатора и сажевого фильтра для бензиновых и дизельных моторов обязательна, а их замена на пламегаситель считается нарушением закона.

Очистка и мойка двигателя автомобиля

Первым этапом технического обслуживания мотора является его внешняя очистка, которая проводится перед контрольным осмотром, диагностикой и регулированием или ремонтными работами.

Поверхность двигателя обдувают воздухом под давлением и протирают ветошью.

Основательную мойку проводят для определения мест подтекания масел или технических жидкостей, а также для того, чтобы удалить плотный налет из засохшей грязи и скопившегося загустевшего масла, мешающего нормальному охлаждению двигателя.

Использовать бензин или керосин для этих целей опасно, лучше всего применять очиститель для холодной очистки, который может быть аэрозольным или жидким. В последнем случае для его нанесения используется кисть и воду: очиститель растирают по поверхности движка, периодически смачивая в воде. По истечении времени воздействия, указанного на упаковке выбранного средства, нужно смыть очиститель водой, предварительно закрыв полиэтиленом генератор и трамблер.

Можно использовать и синтетические моющие средства (стиральный порошок, шампунь, средство для мытья посуды и т. д.), нанося их так же кистью.

После такой «бани» движок должен как следует обсохнуть.

Проводить внешнюю очистку двигателя нужно по мере необходимости. Что касается внутренней «чистки», то для профилактики нагара, смолистых и мазевых отложений применяют специальные присадки, которые добавляют в топливо, масло и антифриз примерно раз на три–пять тысяч километров пробега.

Проверка герметичности питания дизелей.

Негерметичность топливопроводов и соединений системы приводит к утечке топлива (на участках, находящихся под давлением) или подсосу воздуха в систему (на участках, где создается разрежение). Утечку топлива обнаруживают осмотром топливопроводов и приборов, а наличие в системе воздуха — по мутному цвету или присутствию пузырьков воздуха в струе топлива, вытекающей во время работы двигателя из под ослабленной пробки отверстия в крышке фильтра тонкой очистки или из под ослабленной пробки в топливном канале насоса высокого давления. При наличии прозрачных топливопроводов попадание в систему воздуха может быть обнаружено их осмотром.

Неисправность устраняют подтягиванием соединений после предварительного удаления воздуха из системы.

Удаление воздуха из топливной системы.

Во время работы двигателя слегка вывертывают пробку в крышке фильтра тонкой очистки топлива. Когда в струе вытекающего из-под пробки топлива не будет пузырьков воздуха, и топливо станет прозрачным, пробку фильтра плотно завертывают. Такую же операцию поочередно проделывают сначала с пробкой у переднего конца топливного канала ТНВД, затем с такой же пробкой у заднего конца этого канала.

Удалять воздух из системы можно также при неработающем двигателе, создавая давление в топливопроводах насосом ручной подкачки или пользуясь специальным прибором.

6.3. Контрольные вопросы:

— проверка системы питания дизелей на герметичность;

— удаление воздуха из топливной системы дизелей.

Отчет.

Лабораторная работа №10.

1. Тема: ТО и ТР системы питания дизельных двигателей.

2.Цель: Изучить технологический процесс поверки и регулировки форсунок при помощи прибора, а также технологический процесс выполнения работ по ТО системы питания дизельных двигателей.

3. Задачи: Получить навыки по ТО и ТР системы питания дизелей.

4. Студент должен знать:

Характерные неисправности форсунок дизельных двигателей, их причины. признаки и способы устранения.

Должен уметь:

Проверять форсунки на исправность на двигателе и на стенде КП-1609А; регулировать форсунки на давление впрыска и распыление топлива.

5. Методические указания для студентов при подготовке к занятию.

5.1 Литература«Техническое обслуживание и ремонт автомобилей» Епифанов.»Автомобили» Богатырев «Устройство и эксплуатация транспортных средств» Роговцев и д.р.

5.2 Вопросы для повторения:

— неисправности, способы их устранения и объем работ по ТО системы питания дизельных двигателей;

— диагностирование системы питания дизелей с помощью приборов.

6. Контроль и коррекция знаний (умений) студентов.

6.1.Провести инструктаж по технике безопасности при выполнении лабора-торной работы.

6.2.Методические указания по выполнению работы.

6.2.1. Инструменты, оборудование и приборы:

— прибор КП-1609А для регулировки и проверки форсунок.

— набор гаечных ключей;

6.2.2. Проверка и регулировка форсунки на давление впрыска и качество распыления топлива.

Производятся на стенде КП-1609А.

Регулировка форсунки на давление впрыска(давление подъема иглы) производится регулировочным винтом при снятом колпачке и отвернутой контргайке. При ввертывании винта давление момента открытия иглы повышается, при вывертывании — понижается. Каждая форсунка должна быть отрегулирована на давление впрыска 15 МПа(18 МПа).

При регулировке давления впрыска и проверке форсунки на качество распыления топлива ее закрепляют гайкой 3 в корпусе 6 стенда. Топливо к форсунке подается из бачка 4. Краном 7 включается манометр 5,

а рычагом 8 повышают давление, наблюдая за показаниями манометра и началом впрыска топлива из распылителя форсунки 2 в сборник 1 топлива.

При исправной и отрегулированной форсунке топливо впрыскивается из всех отверстий распылителя в атмосферу в виде тумана и равномерно распределяется во все стороны. В это время возникает глухой треск. Начало и конец впрыска топлива из каждого отверстия должны быть одновременными без подтекания топлива.

Основная информация о выхлопной системе Стингер

Основной задачей выхлопной системы stinger является отвод отработанных газов из цилиндров автомобильных двигателей, а также их охлаждение, снижение уровня шума и токсичности. Функционирование представленной системы очень тесно связано с газораспределительным механизмом, а если конкретнее, то с клапанами и коллектором выпуска.

Система выхлопа оснащается множеством конструктивных элементов, к которым относятся:

  • Резонатор. Так называемая банка глушителя, в которой проходит разделение потока переработанных продуктов горения. К тому же, здесь уменьшается скорость отдачи продуктов горения, а производится резонатор из устойчивого к огню металла;
  • Глушитель. Является металлической емкостью, так называемой банкой, в середине которой размещается несколько преград. Перегородки размещаются в середине банки, для проведения перемены направления выхлопного потока отработанных газов, а значит, уменьшения уровня шума.
  • Датчик (зонд-лямбда). Датчик является чувствительным кислородным элементом, который устанавливается на соединение резьбы, при этом он обязан касаться чувствительным элементом отработанных газов;
  • Катализатор. Катализатор является устройством для очищения выхлопного потока. Производится эта емкость из устойчивого к огню металла. В середине данной ёмкости размещается основа катализатора, которая условно разделяется на несколько категорий, керамическую и металлическую. Металлическая часть катализатора изготавливается из гофрированной фольги, которая покрывается активным покрытием. Керамическая часть катализатора изготавливается из трех компонентов нейтрализации выхлопа, к которым относится проволочная сеточка, керамическая подушка и теплоизоляция;
  • Трубка приема. Имеет вид изогнутой трубки, которая изготавливается из устойчивого к огню металла (очень редко из нержавеющей стали).

Все элементы конструкции этой системы располагаются под днищем транспортного средства. Процесс доработки выхлопной системы является первой операцией, так как именно с нее начинается тюнингование транспортного средства. Представленная операция является первой из-за того, что она не требует особых затрат денежных средств на приобретение запчастей, а эффективность достаточно ощутима. Выхлопная система stinger оснащается выпускающим коллектором, который еще называется пауком и имеет 2 основные схемы (4-2-1 и 4-1), прямоточный резонатор и основной глушитель, прямоугольной формы.

Как функционирует система выхлопа?

Функционирование выхлопной системы stinger заключается в открытии выпускающего клапана, причем переработанные продукты переходят в выпускающий коллектор. На бензиновых автомобильных двигателях переработанные продукты проходят по трубке приема, а на дизельных по трубкам компрессора и уже после этого в трубку приема. После этого газы переходят к катализатору, а там они оседают на поверхности активного элемента вредоносных добавок

Стоит обратить ваше внимание на то, что катализатор может функционировать исключительно на высоких температурах, которые составляют около 250⁰. При помощи датчиков передается руководящий сигнал к системе руководства и зависимо от количества вредоносных добавок подается воздухо-топливная смесь к цилиндрам. Также стоит обратить ваше внимание на то, что уровень эффективности перехода выхлопных газов напрямую зависит от степени очищения глушителя, катализатора и диаметра трубок

В ином случае переработанные продукты горения будут накапливаться в цилиндрах, а это может привести к понижению уровня мощи автомобильного двигателя, а иногда даже полной поломке топливной системы

Неисправности сцепления, их причины и признаки.

Не удается выключить сцепление (педаль нажата до пола, но рычаг переключения передач не перемещается свободно из или в положение «реверс»)

1. Загрязнение сцепления маслом. Снимите ведомый диск сцепления и осмотрите.

2. Ведомый диск деформирован или поврежден.

3. Усталостная утрата упругости диафрагменной пружины. Снимите в сборе ведомый диск/нажимной диск и осмотрите.

4. Утечка в гидравлической системе сцепления. Проверьте главный цилиндр, рабочий цилиндр и трубопроводы.

5. Воздух в гидравлической системе сцепления. Удалите воздух из системы.

6. Недостаточен ход педали. Проверьте и отрегулируйте.

7. Деформировано или повреждено уплотнение поршня в рабочем цилиндре.

8. Недостаток пластичной смазки на направляющей втулке.

Сцепление пробуксовывает

(при увеличении оборотов двигателя скорость автомобиля не возрастает)

1. Ведомый диск изношен или на него попало масло.

2. Ведомый диск не приработался. Для приработки нового сцепления может потребоваться от 30 до 40 нормальных включений.

3. Диафрагменная пружина ослабла или повреждена. Снимите в сборе ведомый диск/нажимной диск и осмотрите.

4. Маховик деформирован.

5. Металлические частицы в главном цилиндре препятствуют возвращению поршня в нормальное положение.

6. Повреждена гидравлическая линия сцепления.

Схватывание (вибрация) при включении сцепления

1. На ведомый диск попало масло. Снимите диск и осмотрите. Устраните причину протечки масла.

2. Изношены или ослабли крепления двигателя или коробки передач. Эти агрегаты могут немного перемещаться при выключении сцепления. Осмотрите крепления и болты.

3. Изношены шлицы на входном вале коробки передач. Извлеките детали сцепления и осмотрите.

4. Деформирован нажимной диск или маховик. Извлеките детали сцепления и осмотрите.

5. Усталостная утрата упругости диафрагменной пружины. Снимите в сборе крышку сцепления и нажимной диск и осмотрите.

6. Отверждение или деформация накладок сцепления.

7. Ослаблены заклепки накладок сцепления.

При полностью включенном сцеплении (педаль отпущена) раздаются визжащие или грохочущие звуки

1. Неправильная регулировка педали. Отрегулируйте величину свободного хода педали.

2. Отпустите крепление подшипника на вале коробки передач. Извлеките элементы сцепления и осмотрите подшипник. Удалите все заусенцы или зазубрины; перед установкой на место заново очистите и смажьте.

3. Направляющая втулка изношена или деформирована.

4. Ослаблены заклепки накладок сцепления.

5. На ведомом диске сцепления имеются трещины.

6. Усталость торсионных пружин ведомого диска сцепления. Замените ведомый диск.

При полностью выключенном сцеплении (педаль нажата) раздаются визжащие или грохочущие звуки

1. Износ, дефект или поломка подшипника выключения сцепления.

2. Износ или поломка секторов диафрагменной пружины нажимного диска

Педаль сцепления остается на полу после отпускания

Заедание рычагов и тяг привода сцепления или подшипника выключения сцепления. Осмотрите рычаги и тяги привода сцепления или извлеките элементы сцепления.

Что нужно учесть при расчете диаметра

Неопытные поклонники тюнинга часто применяют трубу с большими диаметрами, что ухудшает мощность. Однако при расчете значение имеет не только величина вывода, но и иные факторы: особенности потока, скорость движения газов. Конструкции с большим диаметром делают поток медленнее, изделия с небольшими размерами – наоборот, быстрее. Важен баланс между скоростью движения газов и впуском объема двигателя. Следует избегать создания обратного давления, когда газы, для которых не обеспечен быстрый вывод, задерживаются в системе.

Идеальная система: несколько труб различных размеров для каждого диапазона оборотов. Однако это решение не является доступным для многих людей, поэтому устанавливается система, подходящая под все обороты, в том числе и под высокие.

В некоторых автомобилях установлена система двойного диаметра, что повышает мощность, но уменьшает крутящие параметры. Выхлопные трубы рекомендуется полировать для того, чтобы вывод газов был быстрее за счет уменьшения трения.

Характерные неисправности карбюратора

_Если двигатель не запускается или же глохнет сразу же после запуска._ Возможно, это вызвано тем, что в поплавковой камере отсутствует топливо или же нарушен состав смеси (допустим, смесь слишком обогащенная или наоборот).

_Двигатель на холостом ходу работает нестабильно или регулярно глохнет._ При исправной деятельности других систем карбюратора подробнее неисправности возможны из-за следующих факторов:

  • Засорение каналов или жиклеров холостого хода;
  • Сбои в работе электромагнитного клапана;
  • Сбои в работе элементов ЭПХХ и блока управления;
  • Сбои в работе и деформирование резинового уплотнительного кольца – винта «качества».

Так как переходная система первой камеры взаимодействует с системой холодного хода, при неполных оборотах возможен провал, а порой и полная остановка двигателя в процессе плавного пуска автомобиля. При помощи промывки или же продувки каналов можно устранить засорение, однако необходимо будет частично его разобрать. Также необходимо сменить неисправные детали.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
