Подсос воздуха системы впуска, как обнаружить?

Когда тракт негерметичен

Данная проблема актуальна для обоих типов моторов – и бензиновых, и дизельных. Они одинаково чувствительны к наличию «лишнего» воздуха. Поэтому проверка герметичности впуска необходима, если обнаружились определенные симптомы.

Это проявляется ошибкой электроники, увеличением расхода топлива, постоянным перегревом двигателя, троением, неустойчивой работой на холостом ходу.

Для начала нужно проверить наиболее уязвимые места – трубки и шланги, прокладку впускного коллектора, регулятор холостого хода, прокладку дросселя, усилитель тормозов, адсорбер.

Ведь герметичность систем неразрывно связана с понятием «хорошо работающий мотор». Поэтому появление признаков неисправностей в одном узле нарушит слаженную работу всей машины.

Назначение выпускного коллектора двигателя

Выпускной коллектор — одна из важнейших деталей системы выпуска отработанных газов двигателей внутреннего сгорания. Коллектор выполняет две ключевых функции:

• Сбор и отвод отработанных газов из цилиндров, сбор газов от всех цилиндров в одну приемную трубу;
• Помощь в продувке цилиндров и эффективном заполнении цилиндров новой порцией горючей смеси.

Неправильно считать, что коллектор — это просто сборщик выхлопных газов (собственно, это слово является калькой с английского collector — сборщик или собиратель). В действительности это деталь, с помощью которой осуществляется настройка выхлопа, повышающая эффективность и мощность двигателя. Это легко объясняет теория ДВС и коллектора.

Работа двигателя происходит циклично, в обычных четырехтактных моторах удаление отработанных газов из каждого цилиндра (а равно и заполнение цилиндра горючей смесью) происходит один раз в два оборота коленчатого вала. Об этом нужно помнить, чтобы понять суть происходящих в выхлопной системе процессов.

Отработанные газы, выходящие из цилиндра при открытии выпускного клапана, имеют высокое давление, поэтому они с высокой скоростью устремляются в коллектор. За этой порцией газа образуется разрежение (падение давления воздуха), которое играет важнейшую роль в продувке цилиндра. Непосредственно перед достижением поршня ВМТ наступает момент, когда открыты как выпускные, так и впускные клапаны. Поэтому воздух спокойно проходит через цилиндр из впуска в выпуск, обеспечивая удаление остатков отработанных газов и более полное заполнение цилиндра топливно-воздушной смесью.

Однако газы из цилиндра не просто выходят — они движутся по коллектору, достигают приемной трубы и ударяются о катализатор или глушитель (в зависимости от того, как устроена система выпуска ОГ конкретного автомобиля). Катализатор и глушитель — это довольно ощутимые препятствия для движущихся с большой скоростью газов, поэтому часть газов (около половины всего объема) не проходит дальше, а отражаются и возвращаются к цилиндру, там они снова отражаются и идут в сторону глушителя, и т.д. Так в коллекторе возникает волновой процесс (резонанс), который оказывает серьезное влияние на работу двигателя.

Дело в том, что газы могут вернуться к цилиндру до начала или в самый момент открытия выпускного клапана, и ухудшить выход новой порции отработанных газов. Это снизит эффективность работы двигателя и его мощность. Если же газы вернутся к цилиндру и отразятся до начала открытия выпускного клапана, то здесь вновь образуется разрежение воздуха, которое будет помогать выходить новой порции отработанных газов.

Здесь есть и еще один важный момент. Обычно коллекторы всех или двух цилиндров сходятся в одной точке, поэтому отработанные газы одного цилиндра будут оказывать влияние на работу других цилиндров. Например, в двигателях с порядком работы цилиндров 1-3-4-2 газы из первого цилиндра могут столкнуться с газами из третьего цилиндра, что ухудшит их отвод и снизит эффективность мотора. С другой стороны, газы от третьего цилиндра могут идти вслед за газами первого цилиндра, и в этом случае порция газа первого цилиндра вследствие образуемого ща ним разрежения будет «тянуть» за собой порцию газов третьего цилиндра, повышая эффективность их отвода и продувки цилиндра.

Поэтому важнейшая задача конструкторов заключается в том, чтобы подобрать оптимальную длину выпускного коллектора, при которой отработанные газы образовывали бы стоячие волны с областями разрежения в некоторых определенных областях — у выпускного клапана, в месте встречи потоков газов от двух цилиндров и т.д. Это называется настройкой выпуска, и благодаря ей современные двигатели максимально полно используют свой потенциал.

Настройка выпуска имеет свои сложности, например — коллектор малой длины эффективен на высоких оборотах, а коллектор большой длины проявляет себя на малых оборотах. А так как обычный двигатель может работать в широком интервале оборотов, то приходится идти на компромисс и рассчитывать коллектор только на какой-то средний интервал оборотов.

Цели, которые ставятся перед выпускными коллекторами, достигаются с помощью различных технических решений, что проявляется многообразием конструкций коллекторов.

Как происходит проверка?

Порядок проведения самостоятельной диагностики двигателя автомобиля с помощью компьютера и смартфона одинаков. Отличие только в сопряжении используемых устройств.

Подключение ноутбука выполняется в диагностический разъем OBD-II, который находится рядом с рулевой колонкой или в зоне доступной для водителя. На старых моделях он может быть расположен под капотом. Причем может отличаться от OBD-II, поэтому, возможно, придется покупать специальный переходник.

Подключение к разъему диагностического оборудования выполняется через специальный адаптер и провод для диагностики автомобиля. Можно купить готовый сканер для конкретного автомобиля либо универсальный. Возможен вариант изготовления самодельного адаптера, пользуясь схемами, размещенными на разных ресурсах

При выборе автосканера нужно обращать внимание на порт подключения. Порт USB универсален, так как к нему можно подключить любой девайс

После подключения к ноутбуку либо другому устройству, нужно запустить программу для диагностики. За исключением ELM327, у каждого диагностического устройства есть программное обеспечение, но принцип работы у них похож. Разобраться с интерфейсом просто. Запускается сканирование ошибок и выполняется их анализ. Расшифровка кодов обычно высвечивается вместе со списком ошибок.

Диагностика при помощи телефона или смартфона отличается способом подключения. Для связи используется Bluetooth или Wi-Fi. Чтобы подключиться к устройству тестирования, нужно на телефоне активировать канал связи.

После расшифровки ошибок их следует устранить. Пока не будут ликвидированы все неполадки, не стоит стирать коды ошибок из памяти блока управления. Неисправленные ошибки появятся при следующей диагностике.

Камера сгорания

В зависимости от вида камеры сгорания различают камеры раздельного типа и камеры нераздельного типа. Раздельная камера сгорания представляет собой дополнительную камеру небольшого объема, которая соединяется каналом с верхней частью цилиндра. Эта камера обычно находится в полости ГБЦ. Топливо через форсунку впрыскивается именно в эту, так называемую, предкамеру. В момент воспламенения топлива продукты горения распространяются по соединительному каналу в цилиндр и давят на поршень.

Основным плюсом таких моторов является мягкость работы. То есть во время работы такого двигателя почти не слышен характерный «дизельный стук». Это обусловлено тем, что взрывная волна при воспламенении топлива образуется внутри предкамеры и не воздействует непосредственно на поршень. На таких моторах в распылителях форсунок было, как правило, одно отверстие, что упрощало и удешевляло их изготовление. Но были и минусы в такой конструкции. Это сложность изготовления самой предкамеры и её рубашки охлаждения.

Моторы с раздельными камерами сгорания обладали довольно высоким расходом топлива. Двигатели с нераздельными камерами сгорания получили большее распространение. Такие моторы чаще называют двигатели с непосредственным впрыском. То есть на них топливо впрыскивается непосредственно в цилиндр в надпоршневое пространство. Камера сгорания может быть выполнена в днище поршня, в полости ГБЦ или частично там и там. По геометрической форме камеры сгорания могут быть разные. В некоторой степени это зависит от формы факела распыла топлива форсункой. Некоторые формы камеры сгорания способствуют образованию завихрений внутри цилиндра, что улучшает сгорание топлива.

Двигатели с непосредственным впрыском обладают рядом преимуществ по отношению к моторам с раздельными камерами сгорания. Самый главный показатель – это экономичность. Нераздельная камера сгорания имеет компактную форму, поэтому обладает малыми тепловыми потерями при работе двигателя. Это позволяет мотору быстрее выходить на рабочий тепловой режим и соответственно меньше тратить топлива. При нераздельной камере сгорания уменьшается высота ГБЦ и сложность её изготовления. Одним из минусов таких моторов является высокие ударные нагрузки, которые действуют на КШМ.

При использовании в форсунках распылителей с несколькими отверстиями малого диаметра удалось обеспечить более плавное горение топлива. Что послужило снижению ударных нагрузок, действующих на КШМ. Но производство таких форсунок довольно трудоемко и предъявляет к себе высокую точность изготовления, что сказывается на их стоимости. Тем не менее, именно моторы с непосредственным впрыском получили большое распространение в современном автомобилестроении. Такие моторы постоянно модернизируются и получают новые технологии, в частности по повышению прочности материалов КШМ.

Поиск подсоса воздуха с помощью очистителя карбюратора

Если у Вас нет возможности собрать самодельный дымогенератор, то можно попробовать еще более простой метод поиска подсоса воздуха – с помощью очистителя карбюратора. Метод является не менее эффективным, просто потребуется больше терпения и смекалки. При данном способе, результат, будет зависеть от вашего упорства, так как подсос воздуха, скорее всего, удастся обнаружить не с первого раза и плюс ко всему работы необходимо производить при запущенном ДВС.

Очиститель карбюратора (карбоклинер)

1. Для начала необходимо купить в автомагазине очиститель карбюратора, либо жидкость “Быстрый пуск” или “Холодный пуск”. В состав этих жидкостей входят эфиры, которые очень легко воспламеняются в ДВС.
2. Прогрейте двигатель до рабочей температуры. На холодном двигателе обнаружить вредоносный подсос не получиться.
3. Как только двигатель прогрелся до рабочей температуры распыляйте очиститель карбюратора на все места, где может подсасываться воздух: все соединительные трубки, дроссельный узел, места стыка впускного коллектора с ГБЦ, места крепления форсунок, места крепления датчиков, в общем надо побрызгать все места где может быть подсос воздуха.
4. Как только очиститель карбюратора попадет на место подсоса воздуха, то у автомобиля моментально изменятся обороты двигателя. Это обусловлено тем, что вместо воздуха в камеру сгорания попадет очиститель карбюратора.
5. Если с первого раза не удалось обнаружить подсос воздуха, то повторите пункт 3 снова. Дело в том, что щель, через которую неучтённый воздух попадает в систему впуска, может быть настолько мала, что обнаружить её с первого раза не удастся. В таком случае не стоит жалеть очиститель карбюратора, проливайте им все места тщательно.

Вот таким простым и дешевым способом можно найти неисправность в системе впуска. Можно еще обнаружить не герметичность в системе при помощи мыльного раствора, но такой способ менее эффективен и со временем теряет свою популярность.

Как только обнаружите дефект в системе впуска, его следует немедленно устранить. Как правильно подобрать и купить нужную деталь я подробно описал в данной статье.

Особенности проверки на Форд Фокус 2

В большинстве случаев для иномарок методы диагностики расходометра аналогичны, но все же там есть свои особенности. Все зависит от модели авто и марки установленного MAF-сенсора.

К примеру, на Форд Фокус 2 встречаются датчики с четырьмя или шестью проводами. Оригинальное изделие FORD 1072308.

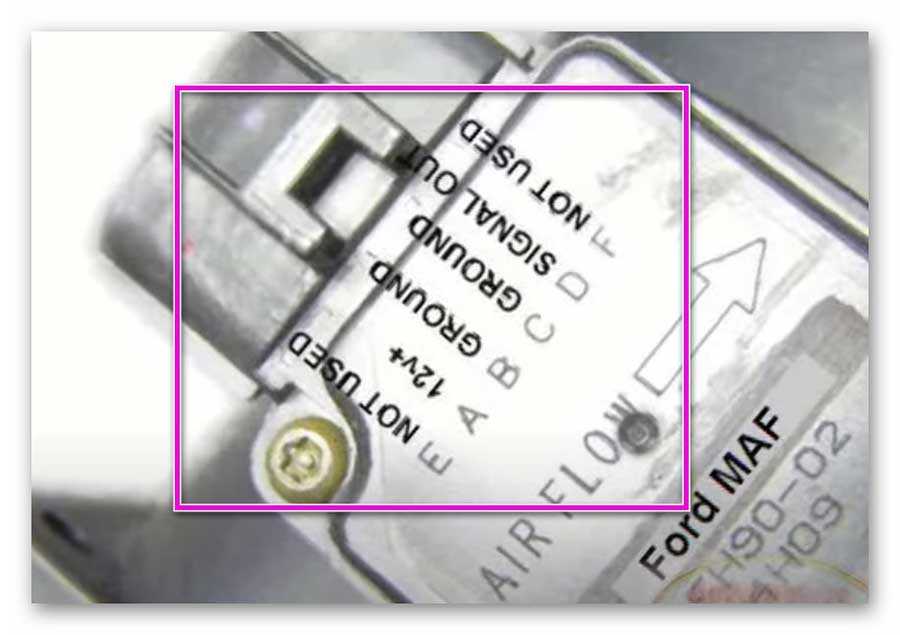

Распиновка показана ниже на примере 4-х проводного датчика.

• А – напряжение 12V.
• B – «–» (масса).
• C – «–» земля обратная (перевод дословный).
• D – выходной сигнальный SIG к ЭУБ.

К 6 контактным датчикам подключаются два дополнительных провода: датчики IAT (температуры всасываемого воздуха).

Для проверки ДМРВ на Форд Фокус 2 сделайте следующее:

1. Отсоедините фишку от расходометра.
2. Включите зажигание.
3. «–» мультиметра подсоедините к «B» (масса) на жгуте проводов (смотрите на рисунке выше).
4. «+» прибора к плюсовому «А» (12V).

На мультиметре должно показать 12В. Если нет, то ищем по какой причине на датчик не поступает U.

Дальнейшие действия (понадобиться помощник):

1. Подключите фишку обратно.
2. Не выключая зажигания, используя острые щупы мультиметра «+» подключите (проколите провод) к сигнальному «D», а «–» к «С» (обратная земля). Норма 0.9 – 1.0V.
3. Попросите помощника завести машину погреть и выставить обороты на отметке 1500. Прибор должен показать 1.4 – 1.6V. На 2500 оборотах – 1.8 – 2.0V.
4. При полной выжатой педали газа (по мере увеличения оборотов) прибор долен показывать от 0.2 до 5V.

Диапазон нормативных показателей указан не случайно. Он будет варьировать в зависимости от объема двигателя.

Также провести диагностику Форд Фокус 2 сканером (читайте выше). Нормативный показатель расхода воздуха 9–12 кг/ч или около 2.8 гр/с на холостых оборотах.

Простой дымогенератор

В общем, стоял я на днях на блокпосту. И чтобы не терять время зря, решил воплотить в жизнь давно волнующую меня идею — собрать простой дымогенератор для проверки впускного коллектора.

Из подходящего инструмента у меня нашлись только небольшой нож и треугольный напильник без ручки

Также была освобождена от воды в горло полтора литровая пластиковая бутылка. Также была куплена пол литровая бутылка некого напитка, которая была быстро осушена доченькой

Первым делом, разрезал большую и маленькую бутылку на две части. Верхнюю часть маленькой бутылки выкинул. Итого, осталось две нижних части (маленькая и большая) и одна верхняя. Думаю понятно.

Снял со штуцера клапана вентиляции картера шланг. В крышке от бутылки напильником проделал отверстие, чтобы снятый шланг вошёл в него с усилием. Накрутил на крышку верхнюю часть большой бутылки. Получилась вот такая картина

С другого ракурса

Всё плотненько получилось

Потом проковырял отверстие на донышках обеих нижних частей. В меньшей под диаметр сигареты, а в верхней под диаметр шланги от компрессора для подкачки колёс.

Стрельнул у водителя соседней машины сигарету, подкурил её и вставил в отверстие меньшей бутылки, и всё это дело в сборе впихнул вверх ногами в большую бутылку

Это всё всунул в верхнюю часть бутылки и подключил автомобильный компрессор

Вот общий вид сего конструктора

Водители соседних машин долго не могли понять, чем я так усердно занят, хотя многие, наверное, так и не поняли

Как показал эксперимент, данное решение имеет право на жизнь из-за своей простоты и быстроты сборки. Я потратил от силы пол часа. И то, это пока покупали и пили напиток, пока долбал отверстия напильником на коленке и стрелял сигареты

Только его нужно немного модернизировать. Можно вставлять не одну сигарету, а несколько, чтобы дыма было больше. А ещё лучше вспомнить детство и использовать вместо сигарет бумагу, пропитанную силитрой. Не знаю как Вы, а мы в детстве часто шухарили дымовухами из такой бумаги. Дыму было…

Также крышку на бутылку необходимо закручивать через марлю, чтобы пепел не летел в коллектор.

Буду дальше усовершенствовать. Правда, этот экземпляр пришлось выкинуть, так как при проверке на блокпосту могли принять за наркомана

Советую посмотреть, какое интересное решение использовал наш участник сообщества Павел для изготовления дымогенератора из подручных материалов

Новые наработки

Конструкторы постоянно совершенствуют устройство составных частей двигателя, касается это и системы впуска.

Они улучшают используемые датчики, чтобы повысить их точность и долговечность. В основном, это сводится к использованию новых принципов работы.

Более интересными являются наработки, касающиеся конструкции элементов исполнительного механизма, в частности – коллектора.

К примеру, инжекторные моторы с прямым впрыском оснащаются коллекторами с дополнительными заслонками – впускными (они же – вихревые). При этом вносятся конструктивные изменения и в головке блока. Такая впускная система подразумевает наличие двух каналов подачи воздуха к впускным клапанам. И разделение этих каналов делается в головке блока. Используемые впускные заслонки применяются для перекрытия этих каналов.

1. Послойное
2. Обедненное гомогенное
3. Стехиометрическое гомогенное

А суть этой доработки сводится к тому, что на определенных режимах впускные заслонки перекрывают тот или иной канал, чтобы получить требуемое смесеобразование.

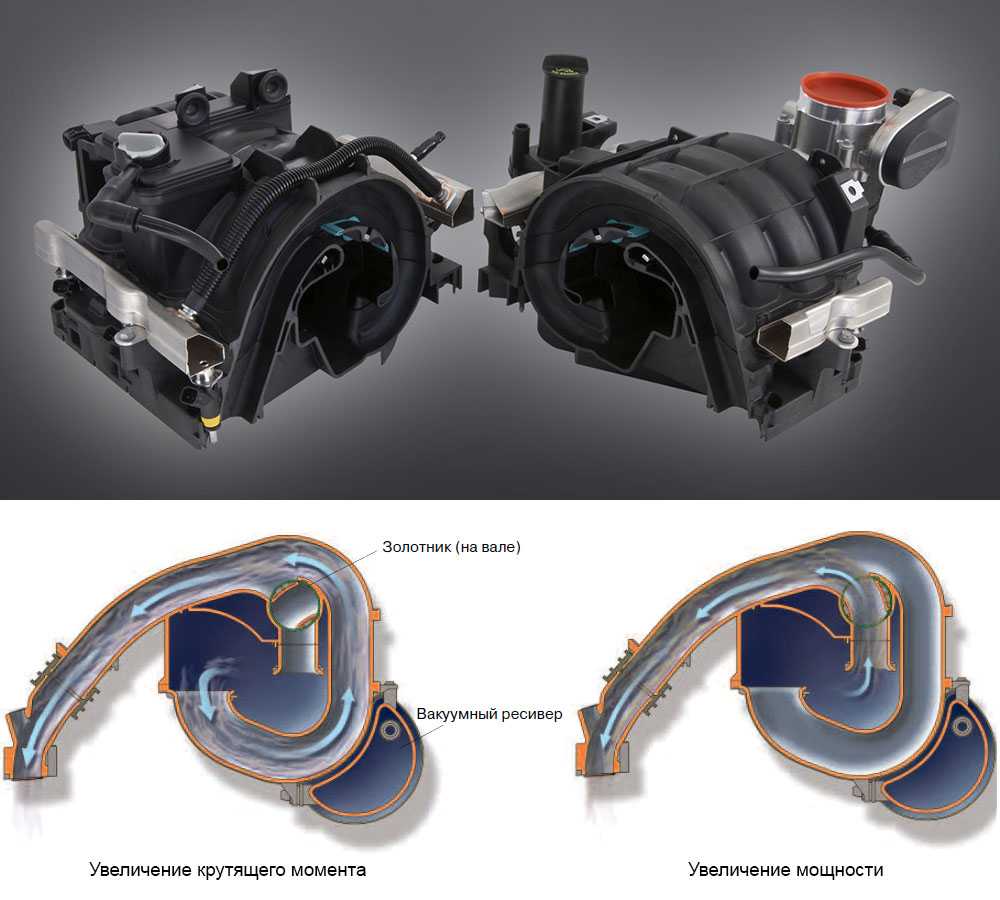

Еще один вариант конструктивного исполнения коллектора впускной системы – переменной длины. Суть работы этого коллектора сводится к тому, что при холостом ходу воздух движется по длинному пути, но при начале работы мотора под нагрузкой открывается специальный клапан, который сокращает путь движения воздуха, что обеспечивает более быстрое наполнение цилиндров воздухом.

Коллектор двигателя HEMI

В дальнейшем, возможно появление еще каких-то более интересных решений для получения максимальной эффективности работы этой составляющей силового агрегата.

Для чего нужна автодиагностика?

Если автомобиль начинает работать с перебоями, падает мощность, увеличивается расход горюче-смазочных материалов и т.д., необходимо найти причину неисправности и устранить ее. Современный автомобиль состоит из большого количества узлов и систем, поэтому без специальных знаний найти, в чем причина неисправности почти нереально. Приходит на помощь компьютерная диагностика, которая доступна любому автолюбителю при наличии необходимого оборудования.

Прежде чем проводить диагностику автомобиля своими руками, следует разобраться, в чем она заключается, и какие цели при этом преследуются. Во время проверки считываются коды ошибок, возникших в различных узлах и системах транспортного средства. Благодаря новейшему диагностическому оборудованию можно обнаружить даже незначительные неполадки в работе двигателя, особенно инжекторного, где задействовано много электроники.

Цель самостоятельной диагностики авто – выявление неисправностей и настройка блока управления для улучшения работы различных механизмов и систем автомобиля.

Используя диагностическое оборудование и специальное программное обеспечение, автолюбитель получает следующие возможности:

• регулировать подачу горючего, то есть менять лямбда-характеристики;
• если есть плагины, можно создать интерфейс электроники транспортного средства;
• с помощью настроек автоматизировать диагностику электрики автомобиля, если возникли отклонения в работе агрегатов и механизмов.

Необходимость продиагностировать авто своими руками возникает в следующих случаях:

1. Если на панели приборов контрольные лампочки датчиков сигнализируют о возможных неполадках в системах.
2. Если возникает подозрение в некорректной работе агрегатов и узлов. Проверка выполняется, чтобы убедиться, что они действительно неисправны.
3. При покупке б/у автомобиля желательно проверить работу инжектора, трансмиссии, ходовой части и других систем.
4. Чтобы избежать затратного ремонта и держать авто в исправном техническом состоянии, выполняется профилактическая диагностика. Специалисты рекомендуют ее проводить не реже одного раза в год.

Существует ряд признаков, по которым можно сделать вывод, что следует проверить конкретную систему или узел машины:

1. Автодиагностика инжектора выполняется при повышенном расходе топлива, неустойчивой работе двигателя, если он заводится с трудом, долго прогревается. Силовой агрегат нуждается в проверке, если снизилась его приемистость, при работе слышаться посторонние звуки, холостые обороты либо слишком высокие, либо слишком низкие. В этом случае в проверке нуждается электрическая часть, система зажигания, кроме того, следует замерять компрессию в цилиндрах.
2. Необходимость в проверке подвески возникает при неравномерном износе резины, появлении гула или стука во время выполнения поворота, других посторонних звуков либо появление их при движении по неровной дороге. Кроме того, диагностику подвески следует выполнять, если при повороте обнаружен снос одной из осей, преждевременное срабатывание системы АБС, увеличенный свободный ход руля.
3. Трансмиссия требует проверки, если не включается одна из передач, появляется пробуксовки, рывки и вибрации при переключении передач. Тестирование трансмиссии следует проводить при повышенном расходе горючего, утечке жидкости из автоматической коробки передач.

С помощью специального оборудования считываются коды ошибок, блок управления обрабатывает сведения о работе регуляторов и датчиков, анализируя работу всей системы или узла.

Система впуска автомобиля

Двигатели автомобиля постоянно совершенствуются, что в свою очередь приводит не только к осложнению конструкции узлов и механизмов, но и появлению новых систем. Таковой, к примеру, является система впуска, которая появилась с широким внедрением электроники в конструкции силовых установок.

На карбюраторных моторах впускная система отсутствовала как таковая, хотя ее некоторые составные части использовались – воздухозаборник, фильтрующий воздушный элемент, коллектор. В их задачу входила подача воздуха в двигатель, а после прохождения воздушного потока через карбюратор – топливовоздушной смеси в цилиндры. С появлением инжекторов с электронным управлением, конструкция элементов, обеспечивающих наполнение воздухом камер сгорания, усложнилась, добавились новые, в результате образовалась полноценная система впуска.

Система продолжает выполнять все ту же задачу – наполнение цилиндров воздухом. Но за счет использования электронного управления, удается обеспечить заполнение цилиндров оптимальным количеством воздуха в любых режимах работы мотора. Это позволяет поддерживать требуемые пропорции топливовоздушной смеси для получения максимального выхода мощности при минимально возможном расходе топлива. Оптимальная пропорция для смеси является 14,7 частей воздуха на 1 часть топлива. Именно этот состав и старается поддерживать впускная система практически на любом режиме работы мотора.

Устройство впускного коллектора

К такому впускному коллектору, фото которого размещено на нашем интернет-портале, подведены патрубки, идущие от системы охлаждения. При диагностике работы этого компонента системы пуска двигателя требуется следить за плотностью сочленения этих деталей со штуцерами коллекторной системы и изнашиваемостью стяжных хомутов.

По своей конструкции коллектор впускной ВАЗ 2106, цена на который не является заоблачной, а находится в допустимом диапазоне, представляет достаточно надежный механический узел и редко выходит из строя. Из выявленных дефектов необходимо отметить некорректную установку такой детали, как прокладка впускного коллектора, которая возникает из-за неверной установки запчасти на автомобиль либо водителем, либо автослесарем на станции технического обслуживания. Редко, но все-таки случается, что впускной коллектор подвергается коррозийному воздействию и появляется излишняя подача воздуха, что, конечно, требует проведения его замены на новое изделие.

Штатный коллектор можно приобрести во всех специализированных ВАЗовских магазинах автозапчастей. Рассмотрим впускной коллектор, устройство которого весьма несложно. Он состоит из впускной трубы, дренажной трубки и штуцера, через который отводится жидкость-охладитель и производится охлаждение для нормальной эксплуатации транспортного средства.
