Автосканер elm327 для диагностики авто: описание, функции, программы

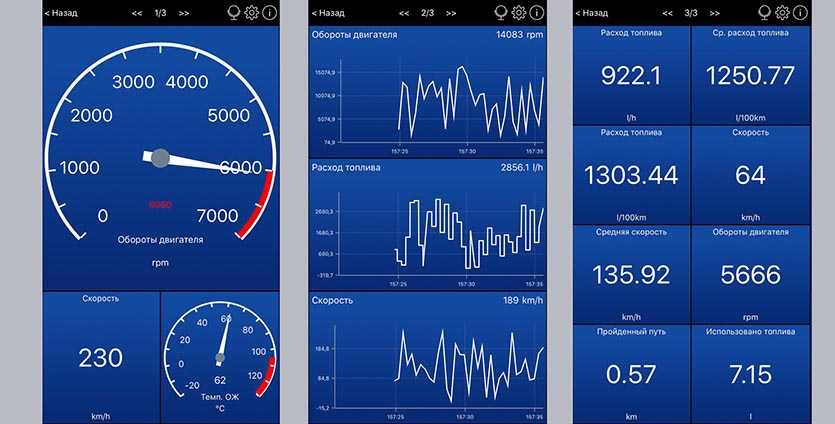

Отображение графиков и приборной панели

В таком режиме экран смартфона может превращаться в дополнительную панель приборов, которая гибко настраивается под потребности водителя. Связь по Bluetooth достаточно быстрая, все изменения отображаются в программе через долю секунды.

Панель может содержать данные об оборотах двигателя, скорости, потреблении топлива, средней скорости, продолжительности поездки и т.п. Если изначально автомобиль не оборудован дисплеем с дополнительными данными или какая-то информация там отсутствует, сканер поможет это исправить.

Из необычных показателей, которые не отображают большинство штатных систем, есть:

  • данные о количестве и температуре охлаждающей жидкости;
  • температура и работоспособность всех датчиков в автомобиле;
  • положение тумблеров, заслонок и электрических переключателей;
  • моментальная мощность и крутящий момент;
  • расширенные данные о батарее (для гибридных или электро-автомобилей);
  • все сервисные коды, системные данные и показатели.

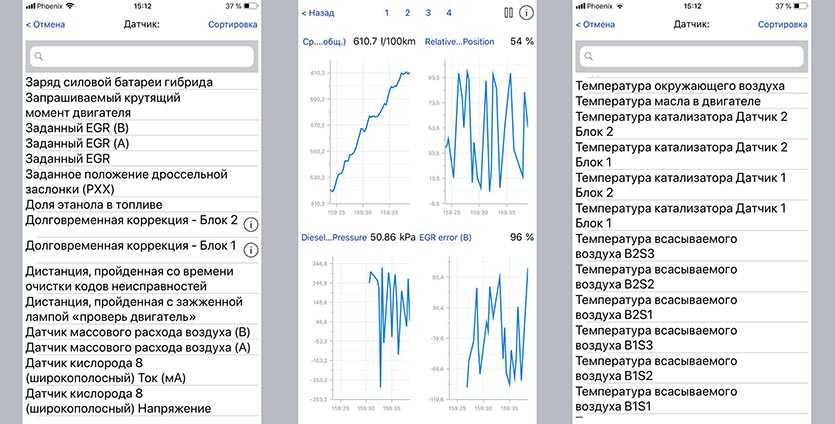

Меняющиеся показатели удобно отслеживать в виде графиков.

Как решить проблему самостоятельно?

В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.

Как известно, адаптеры этого типа позволяют осуществлять подключение к блока управления в большинстве транспортных средств зарубежного производства, выпущенных после 1996 года. Итак, как же решить проблему своими силами?

Для начала следует правильно осуществить подключение адаптера:

  1. В первую очередь, необходимо подключить устройство к гнезду бортового компьютера транспортного средства. Как правило, проблем с подключением у автовладельцев не возникает, но на некоторых моделях авто приходится дополнительно использовать переходники. В большинстве случаев гнездо для подключения расположено под рулем авто, иногда оно находится в вещевом ящике либо под ним. Также разъем может находиться неподалеку от прикуривателя.
  2. Далее, необходимо завести двигатель машины — не включить зажигание, а именно завести. В зависимости от модели авто, блок управления может попросту не видеть адаптер без запуска мотора.
  3. После этого нужно синхронизировать адаптер с мобильным гаджетом на платформе Андроид, для этого используется беспроводное соединение Bluetooth. Чтобы сделать это, зайдите в конфигурацию Bluetooth и сначала включите функцию, после чего осуществите поиск доступных элементов. Когда адаптер обнаружится, к нему нужно подсоединиться, для подключения используется специальный код. Это может быть 0000, 1111, 1234 либо 6789.
  4. Когда девайс успешно подключен к мобильному гаджету, необходимо зайти в утилиту. В программе следует найти конфигурацию и настроить ее в соответствии со всеми нужными параметрами, в зависимости от авто. Процедура настройки может различаться в зависимости от ПО, однако принцип везде один и тот же. Вам необходимо найти адаптер, синхронизированный с мобильным телефоном.
  5. Если вы все сделали правильно, то утилита должна начать работу. Вы сможете считать всю необходимую информацию о работе оборудования, систем и датчиков. Но если синхронизироваться не удалось, то можно попробовать решить проблему добавлением строк инициализации. Строки инициализации индивидуальны для каждой отдельной модели транспортного средства — они добавляются вручную. Список со строками инициализации, которые необходимо вводить при подключении оборудования, приведен ниже. Чтобы результат был правильный, необходимо в память добавлять только те строки, которые точно соответствуют модели транспортного средства.

Строки инициализации для гаджетаИнформация для разных автомобилей, которые нужно добавить в память

Моя практика

Вот лично я считаю, что у всех владельцев с АКПП, должен быть такой аппарат. Почему? ДА потому что просто вы можете считывать показания температуры, как с двигателя, так и с АКПП

Как известно перегрев автоматической трансмиссии — убивает ее, и неважно автомат у вас или вариатор. Перегрева быть не должно! Температура должна находиться в пределах 90 – 100 градусов Цельсия

Если она у вас выше, то износ АКПП идет в разы быстрее. И вам нужно что-то делать.

Перегрев может быть вызван старым маслом, забитым радиатором снаружи, нужно его промыть на мойке, внутри – опять же от износа масла могут быть отложения, от больших нагрузок резко «жарите с места» и держите темп уже в течение полчаса, банально тяните какой-то прицеп, либо просто не хватает штатного радиатора.

В общем если информация по перегреву получена, уже есть мысли куда думать! И вот такой вот маленький приборчик поможет вам в этом.

Сейчас небольшая видео версия смотрим.

Как подобрать адаптер ELM327

Итак, в продаже можно встретить большое количество устройств (например, ELM 327 USB, ELM OBD2 Bluetooth или WI-FI). Так вот, среди множества устройств типа ЕЛМ, присутствует большое количество изделий, отличающихся как по качеству, так и по функциональности.

Если одни решения позволяют в полной мере использовать все возможности, другие могут или работать некорректно, или же не подключаться к автомобилю, смартфону, ноутбуку и т.д

По этой причине перед покупкой важно обращать внимание на ряд нюансов

Первое, это сам тип подключения адаптера, так как есть несколько версий ELM327 с различными интерфейсами подключения. Как правило, наиболее распространены сканеры с Bluetooth, USB и Wi-Fi. Такие решения совместимы с ноутбуками или ПК, смартфонами, планшетами и т.д.

При этом версия Bluetooth  является самой дешевой, а сами сканеры  работают зачастую только со смартфонами и устройствами на Android. Аналоги с Wi-Fi стоят дороже, однако их отличает совместимость с устройствами как на Android, так и  iOS, а еще с ноутбуками и ПК. Версия сканера USB дешевле аналогов с Wi-Fi, но данное решение рассчитано только на работу с компьютерами. Кстати, у последнего варианта качество связи самое высокое, соединение стабильное.

Еще при покупке нужно обращать внимание на прошивку самого адаптера. Как правило, на оригинальных сканерах программное обеспечение обновляется, тогда как клоны могут идти со старой прошивкой

Примечательно то, что не всегда новое ПО лучше предыдущих версий, так что данный момент спорный.

Новые клоны, имеющие более современную прошивку, лишены многих протоколов связи. Также есть варианты, когда на упаковке указано, что версия ПО обновлена, однако на деле установленное программное обеспечение является старой версией. На практике, лучше искать ELM327 со старой, но оригинальной прошивкой, чем с обновленной, но урезанной оригинальной прошивкой.

Также важно учитывать особенности диагностического разъема на авто. Причина — на многих машинах, особенно иностранных моделях конца 90-х, а также отечественных авто, диагностический разъем отличается в плане колодки  от современных стандартов

Это значит, что просто напрямую подключить адаптер не получится. В этом случае будут также необходимы переходники, когда один разъем переходника подойдет под колодку автомобиля, а другой  будет иметь стандартный разъем OBD-II для подключения адаптера. Фактически, перед приобретением сканера нужно сначала уточнить, какой стандарт разъема использован на автомобиле. Если разъем отличается от стандартного, нужно заранее искать переходник.

После того, как сканер был приобретен (или же прямо на месте) необходимо его проверить

Важно, чтобы в ELM327 стоял чип PIC18F25K80. Если устройство прозрачное, можно попробовать рассмотреть маркировку на плате через корпус

Если такой возможности нет, нужно проверять адаптер специальным ПО.

Именно с учетом возможных рисков купить подделку, важно приобретать устройство в таких местах, куда сканер можно будет вернуть, если он окажется не оригинальным. Такими местами могут быть крупные магазины, различные центры по продаже автоэлектроники и т.д

Если же устройство заказывается в Интернете, тогда продавца следует предупредить, что если устройство не имеет нужного чипа, после проверки будет произведен его возврат. Как правило, недобросовестные продавцы в этом случае сразу откажутся продавать и высылать вам товар.

В любом случае, после того, как устройство окажется у вас в руках, для его проверки нужно установить специальное приложение для тестирования совместимости с протоколами диагностических шин, также приложение покажет версию ПО сканера.

Чтобы провести проверку, адаптер ELM327 вставляется в диагностический разъем автомобиля, затем следует включить зажигание. После на планшете или смартфоне следует открыть настройки Bluetooth или Wi-Fi, после чего выполнить сопряжение устройства с адаптером. Пароль стандартный, четыре ноля или 1234.

Затем на смартфон или планшет ставится приложение для проверки, после чего нажимается кнопка «соединить». После начнется сканирование, по окончании которого можно оценить результаты. Сканер будет успешно работать с авто разных моделей и марок в том случае, когда адаптер способен поддерживать все ревизии (до 1.4 или 1.4b).

Еще раз отметим, для ELM327 программы нужны как для проверки адаптера, так и для сканирования самого автомобиля. Зачастую все нюансы по настройке описаны в инструкции, идущей вместе с адаптером. Если коротко, чтобы поставить приложения для проверки самого сканера, подойдет бесплатное ПО ELM327 Identifier или Elm327 WiFi Check Version.

Диагностическое оборудование

Перед покупкой сканера для диагностики следует уточнить, какой ЭБУ установлен на автомобиле.

Существующие диагностические адаптеры можно разделить на следующие группы:

  1. USB- сканеры. В их основе лежит преобразователь COM-USB (RS232). Основной их недостаток — что они работают только с программным обеспечением для ПК. Кроме того, они больших размеров и ограничены длиной кабеля.


USB-сканер с диском Bluetooth-сканеры. В их основе используется микрочип ELM327. Они небольших размеров, для подключения не нужен шнур. Могут быть оборудованы кнопкой включения. К ним можно подключить большое количество устройств: планшет, ноутбук, смартфон, компьютер и др. устройства. Если в компьютере отсутствует bluetooth-модуль, можно купить USB-Bluetooth адаптер. Преимущество этих сканеров, что они не требуют установки драйверов.


Bluetooth-адаптер для авто Wi-Fi-сканеры предназначены для подключения устройств на базе iOS. К ним относятся iPhone, iPad или iPod. При этом они могут работать с устройствами, имеющими другую платформу: PC, Windows mobile/CE, Android, Windows mobile/CE. Они могут иметь разные размеры, кнопку включения. Кроме того, у них больше радиус действия, чем у bluetooth-сканеров.


Автомобильный Wi-Fi-сканер

Большинство моделей ВАЗ оснащены блоками управления с К-линией. Поэтому лучшим выбором является диагностический адаптер VAG-COM или диагностический адаптер K-Line.

Как подключить Elm327 к Android

Подключение Елм 327 к андроиду аналогично осуществляется через блютуз. Алгоритм использования сканера посредством платформы Android прост:

  1. Для подключения адаптера Elm327 USB к Android его вставляют в разъем. Он находится на бортовом компьютерном устройстве. Чаще всего разъем располагается под рулем, но все зависит от автомобиля.
  2. На смартфон нужно скачать ПО. Его можно найти в PlayMarket. Для этого в поисковую строку достаточно вписать Elm327. Существуют платные и бесплатные версии программы. Есть много утилит со встроенным русским языком.
  3. Затем нужно включить зажигание. У некоторых моделей сканера имеется выключатель, который также понадобится переключить для работы с мобильным/планшетом на платформе андроид.
  4. Далее следует включить Bluetooth на устройстве. Из выбранного списка необходимо выбрать сканер. Устройство может быть обозначено как OBD II, CBT, CHX, Vgate.
  5. Затем нужно включить сопряжение. Для этого понадобится ввести код, стандартный во всех заводских настройках 0000 или 1234.

Вышеописанный алгоритм поможет и пользователям Elm 327 mini подключить к андроид-устройству.

Если устройство не может выполнить сопряжение, следует проверить опцию «Видим для всех устройств». Она может быть отключена, и сканер по этой причине не может найти смартфон/планшет.

Обратите внимание! Для сопряжения вводить пин-код следует на обоих устройствах одновременно. После всех вышеописанных манипуляций Elm327 появится в списке сопряженных устройств, и в дальнейшем для его запуска не понадобится вводить пароль. После всех вышеописанных манипуляций Elm327 появится в списке сопряженных устройств, и в дальнейшем для его запуска не понадобится вводить пароль

После всех вышеописанных манипуляций Elm327 появится в списке сопряженных устройств, и в дальнейшем для его запуска не понадобится вводить пароль.

Диагностика автомобиля с помощью специальной программы сэкономит средства владельца

На старых версиях ОС данный адаптер может не работать. Поэтому можно использовать для Elm327 Wi-Fi подключение к Android. Необходимо делать все тоже самое, только для подсоединения использовать точку доступа. В списке сетей нужно выбрать ту, в которой будет написано название утилиты. После установки соединения получится перейти к настройкам.

Возможности ЕЛМ 327 OBD 2 Scan Tool Pro и инструкция по диагностике

Функционал ЕЛМ327 и список проверяемых параметров:

  1. Сброс ошибок бортового компьютера, таких как Check Engine.
  2. Считывание кодов неполадок с датчиков в двигателе, других узлах, электроники;
  3. Расшифровка показателей, ошибок, отображение их на устройстве приёмнике (телефон, ПК);
  4. Вывод данных и ошибок по состоянию автомобиля в реальном времени:
  1. частота оборотов двигателя, крутящий момент;
  2. нагрузка в двигателе;
  3. температура воздуха, масла;
  4. давление в топливной системе;
  5. состояние датчиков, их значение;
  6. затраты воздуха, топлива;
  7. положение заслонки дросселя;
  8. такт зажигания;
  9. корректирование режимов работы двигателя (лямбда-зонд).

Инструкция по Scan Tool Pro и описание программ (Torque, Auto Doctor, OpenDiag)

Порядок выполнения диагностики через ЕЛМ327 версии 1.5:

  1. Сначала найдите ОБД 2 16 pin разъем у вашего авто (под приборной панелью у руля);
  2. Включите зажигание у машины, далее подсоединяем гаджет, ждем, пока не произойдет соединение, загорится зеленый сигнал;

Совет:

  1. Теперь действуем, исходя из модели вашего адаптера:

3.1 Если вы купили сканер c Bluetooth, тогда включите Bluetооth на смартфоне, проверьте ближайшие устройства. В списке отобразиться устройство с наименованием «Scan Tool Pro» или «OBD2 ELM327». Выбирайте из списка сканер и подключитесь, это длиться 10-30 секунд.

3.2 Если вы выбрали и купили сканер с Wi-Fi , тогда включайте на смартфоне Вай-Фай, сделайте поиск ближайших сетей, в списке отобразиться сканер с названием «Scan Tool Pro» или Smart Scan Tool. Такой адаптер работает по принципу Вай-Фай роутера, поэтому выбирайте эту сеть и подключайтесь.

3.3 Кроме беспроводных моделей, купить автосканеры ELM327 можно и проводные. Подключается сканер через провод USB, который идет в комплекте. Проводной гаджет работает только через ПК, на который установлено приложение. Диск с драйверами на русском языке так же поставляется в комплекте с автосканером.

  1. Следующий этап – это запуск приложения и распознавание ЭБУ и датчиков автомобиля. Когда диагностика производиться через смартфон (iOS, Android или Windows), то потребуется скачать специальное приложение, на Google Play или Apple Store, а именно: Torque, Auto Doctor OBDII или Mobile OpenDiag. Предоставляются приложения бесплатно, на русском языке. Для ПК используют Auto Doctor OBD. Примеры работы приложений на русском языке приведены ниже.

Приложение Torque и виды программ на русском языке

Список программ, а так же описание читайте в подробной обзорной статье об Scan Tool Pro. Перед покупкой автосканера с Блютузом или другой модификаций, скачайте приложение и убедитесь, что оно работает на смартфоне без ошибок.

Приложение Mobile OpenDiag и список параметров на русском языке

  1. Интерфейс программного обеспечения (Torque, Auto Doctor OBDII или OpenDiag) простой и понятный, переведён на русский язык. После запуска программы, в случае правильного подключения сканера к разъёму ОБД, приложение оповестит вас о готовности начать работу.
  2. Далее действия зависят от установленного приложения, так как функционал и интерфейс у них различается.
  • Сделайте сканирование на ошибки, устраните их.
  • Посмотрите текущее техническое состояние авто, посредствам считывания данных автосканера с датчиков.
  • Поддерживается работа и мониторинг показателей в реальном времени.
  • Отслеживание состояние рабочих узлов авто, датчиков: температуру, напряжение, обороты и прочее.
  • Устройство оснащено функцией сохранения с распечаткой отчетов.

Приложение Auto Doctor

Алгоритм диагностики автомобиля

Итак, если все настройки выполнены, можно приступать к собственно диагностике. Первая задача – это подключение автосканера к бортовому компьютеру. Здесь всё просто: используем поставляемый в комплекте OBD-кабель, который подсоединяется к диагностическому разъёму ЭБУ. Если на сканере загорается зелёный светодиод – всё в порядке, если нет – следует искать причину неподачи на вход адаптера питания +12В (за это отвечает 16-й пин диагностического разъёма). Возможно, всё дело в сгоревшем предохранителе, защищающем этот участок цепи, если он цел – возможно, имеется разрыв цепи или её КЗ, которое нужно устранить. Для автономного сканера никаких дополнительных действий предпринимать не нужно. Но при использовании самого распространённого в нашей стране адаптера семейства ELM327 или аналогов потребуется его подключение к смартфону, ноутбуку или любому другому устройству с дисплеем (как настроить OBD2 адаптер к Андроид-устройствам или ноутбуку, работающему под ОС Виндовс, мы уже знаем). После подключения посредством беспроводного соединения (продвинутые сканеры могут иметь и LAN-порт) запускаем на компьютере диагностическую программу. Перечень такого ПО достаточно обширен (см. статью о выборе автосканера).

Первое, что необходимо выполнить – указать марку/модель авто, год выпуска и тип двигателя. После включения зажигания запустится режим самодиагностики (об этом будут свидетельствовать мигающие светодиодные лампочки на панели приборов), после чего запускается режим статического обнаружения неисправностей. Процесс диагностики должен сопровождаться миганием светодиодов на автосканере. По окончании процесса программа запросит у ЭБУ коды обнаруженных ошибок и выдаст их на экран в удобочитаемом виде. Если утилита русифицирована, сообщения будут на русском языке, но китайские производители часто грешат неточностью перевода, поэтому желательно записать также цифровой код ошибок, которые впоследствии следует проанализировать и попытаться устранить неисправность.

Большинство автосканеров имеет режим стирания ошибок из памяти бортового компьютера, этой опцией следует пользоваться после каждого сканирования. Выключаем зажигание и через несколько минут заводим двигатель, даём ему поработать 5 – 8 минут, после чего осуществляем небольшой заезд, сопровождающийся выполнением всех возможных манёвров (поворотов в обе стороны, торможения/ускорения, реверсного движения, включения всех световых приборов и по возможности – прочего электрооборудования). После контрольного заезда опять включаем режим диагностики, сравниваем результаты с предыдущими. Те ошибки, которые остались, и являются активными, требующими реакции со стороны автовладельца. Практически все автосканеры, кроме обнаружения неисправностей, позволяют наблюдать работу отслеживаемых систем в динамике при работающем моторе. Параметры их функционирования отображаются на дисплее в виде символьно-цифровой или графической информации, для интерпретации которой требуются определённые навыки и опыт – обычно это прерогатива профессиональных мотористов или автоэлектриков.

Автосканер ELM327 для диагностики авто: описание, функции, программы

Автосканер – это устройство, предназначенное для диагностики различных электронных систем в автомобиле. С появлением автосканеров диагностика автомобиля стала довольно быстрым и простым процессом. Современные автосканеры на базе контроллера ELM327 очень компактные, удобные в использовании и дают достаточно точные результаты.

При помощи автосканера ELM327 можно выявить и устранить некоторые неполадки двигателя еще на ранней стадии, что впоследствии позволит предотвратить серьезные поломки и существенно сэкономить семейный бюджет.

Также стоит отметить, что в отличие от классической диагностики, автосканер ELM327 могут использовать люди, не обладающие профессиональными знаниями в данной области. Благодаря простоте использования, в сети Интернет можно найти тысячи положительных отзывов об этом устройстве.

Описание и основные характеристики автосканера ELM327

Автосканер на основе контроллера ELM327 – это устройство, представляющее собой диагностический адаптер, предназначенный для считывания информации из электронного блока управления автомобиля и устранения незначительных неполадок в его «мозгах».

Автосканер ELM327, в частности, может помочь в решении следующих задач:

  • Считывание значений датчиков двигателя и других электронных систем автомобиля;
  • Определение неисправных датчиков и диагностика приборов на предмет их корректной работы;
  • Считывание и просмотр кодов неисправностей;
  • Сброс ошибок в памяти компьютера (выключение лампочки CHEK ENGINE).

Подробнее о возможностях автосканера мы расскажем чуть ниже в обзоре диагностических программ.

Автосканер ELM327 вставляется в специальный диагностический разъем, который чаще всего скрывается под крышкой блока предохранителей, в бордачке, либо под панелью приборов водителя. Связь диагностического адаптера с компьютером автомобиля происходит по протоколу OBD-II (On Board Diagnostic), но в интернете его чаще всего можно встретить под названием OBD2.

Стандарт OBD-II поддерживается практически всеми американскими машинами выпущенными с 1996 г., и европейскими – начиная с 2001-го (дизельными – с 2004 года). Но иногда бывает, что автосканер не работает и на машинах до 2003 года выпуска – это связанно с тем, что не все автопроизводители сразу же стали внедрять данный стандарт.

В зависимости от типа исполнения, соединение автосканера ELM327 со считывающим устройством возможно через:

  1. Bluetooth;
  2. Wi-Fi;
  3. USB-кабель.

Что такое ЕЛМ 327

ELM 327 — это название микроконтроллера, то есть это сканер для диагностики работы двигателя автомобиля. Современные машины имеют штекер под такие разъемы сканеров. Подключение происходит по протоколу OBD2.

Сколько стоит ЕЛМ327?

Цены в разных магазинах разные. Цена оригинального такого сканирующего устройства от 4 до 16 тысяч рублей. В самом дорогом варианте сканера есть дисплей.

Всем уже известно, что китайцу ничего не стоить сделать такой же, который внешне будет как оригинал. Покупают, разбирают, изготавливаются такие детали и собирают, считывают программную прошивку.

Как подключить ELM 327?

  • Беспроводное соединение (вайфай или блютус).
  • Проводное соединение через COM порт.
  • Проводное соединение через USB порт.

Но эффективность работы зависит не от способа подключения, а от программы. Подключить можно к ноутбуку, планшету или к телефону.

Если сканер имеет дисплей, то и комп и телефон даже не требуется подключать. Очень удобно.

CVTz50

Программа CVTz50 позволяет считывать и сбрасывать ошибки вариатора и двигателя, обнулять счетчики износа масла вариатора, настраивать уровень торможения двигателем, корректировать обороты холостого хода и угол опережения зажигания, проводить мониторинг параметров работы вариатора, включая старение масла, ошибки, давление, температуру, передаточные отношения. Программа отображает помесячную статистику температурного режима вариатора, оценивает уровень давления при определенных обстоятельствах, фиксирует случаи неудавшихся попыток переключения передач, а также подсчитывает пробег автомобиля, расход топлива и динамику старения жидкости вариатора. Программа предназначена для автомобилей «Ниссан».

Инструкция по эксплуатации

Есть вариант ELM 327 mini с соединением через Bluetooth (блютус). Это самый продаваемый сканер в мире.

  1. Если у вас телефон на программном обеспечении Андроид, то заходим в Плей маркет и скачиваем программу, например, Torque (Торки). Если айфон, то скачиваем через App Store.
  2. Бесплатная версия программы Торки называется Lite (легкая). Платная — Pro (профессиональная). ПРО вариант не дорогой, можно и купить, если очень надо. Отличия в том, что там больше функционал, сканирует больше узлов и деталей конструкции двигателя и выхлопной системы.
  3. Далее надо подключить автосканер в разъем в автомобиле. Разъем на разных марках и моделях авто находится в разных местах. В каких-то автомобилях под рулем, в каких-то в бардачке, в каких-то у двери, и т.д.
  4. Теперь включаем блютус на телефон и нажимаем найти устройства. Сканер обычно определяется с названием четыре ноля «0000» или «1234». Пока соединение подключается, на экране будет моргать значок машины. Как только устройство соединится, мигать перестанет.
  5. Для того, чтобы сканер видел датчики, надо нажать на значок шестеренка, потом настройка, потом управление дополнительными PID, потом добавляем нужные датчики. Дополнение ПИД не всегда бесплатный. Например, для машины KIA (Киа) такое дополнение платно, в плей маркете покажет цену сразу.

Описание ELM327

Прибор OBD-II ELM327 USB является универсальным сканером для диагностики, который осуществляет поддержку пяти протоколов, в их числе и CAN шина. Прибор нашел широчайшее применение в диагностировании легкового транспорта, оснащенного инжекторным двигателем, который производился после 1996-го года.

Современный адаптер характеризуется удобством и легкостью в эксплуатации и является оптимальным инструментом для полноценного диагностирования авто с помощью ПК. В устройстве также предусмотрена поддержка огромного числа специализированного бесплатного софта для диагностики.

Прибор отличается такими характеристиками:

  • Наличие 16 контактного OBDII-разъема. Адаптер с процессором ELM327 встроен в OBD2 вилку. Наличие USB кабеля
  • Наличие светодиодных индикаторов: USB Tx/Rx, OBD Tx/Rx, а также Power
  • С рабочим напряжением: 12V, наличие внутреннего защитного механизма от перенапряжения, а также коротких замыканий
  • Потребляет тока: 45 mA
  • Передает данные со скоростью 38400 кбит/с (начиная с версии прошивки 1.4, нет поддержки скорости обмена 9600)

Всем, кто интересуется беспроводной диагностикой данного сканера, рекомендуем ELM327 bluetooth.

Видеокурс. Как начать пользоваться OBD2 автосканером ELM327

Данное устройство позволяет:

  • Считывать и удалять DTC ошибки по мотору (из ECU), просматривать их расшифровки
  • «Гасить» MIL-индикатор Check Engine на панели приборов (после того, как удалены неисправности)
  • Выгружать данные в разных форматах и распечатывать их;
  • Записывать параметры и отображать в виде графиков
  • Считывать данные с датчиков в настоящем времени (Live Data).
  • Проводить измерения на основании показаний Live Data
  • Считывать VIN номер кузова (это касается машин с датой выпуска после 2004 г., но не всех)
  • Измерять моментальный расход горючего (только в том случае, если в авто есть сенсор MAF)
  • Считывать и удалять ошибки по ABS и АКП (реализуется далеко на со всеми машинами)
  • Фиксировать время для разгона от 0 до 100 км/ч и прочее

Сканер позволяет отображать разные показатели в режиме реального времени:

  • По оборотам мотора
  • По нагрузке двигателя
  • Показывает температуру охлаждающей жидкости
  • Данные по состоянию топливной системы
  • По скорости движения машины
  • Данные по краткосрочному расходу горючего
  • По долгосрочному расходу горючего
  • Данные об абсолютном давлении воздуха
  • По опережению зажигания
  • Показания температуры всасываемого воздуха
  • По массовому расходу воздуха
  • Данные относительно положения дроссельной заслонки
  • Данные по лямбда-зонду
  • По давлению горючего

Устройством поддерживаются все протоколы, которые применяются в авто:

  • SAE J1850 VPW (10.4 kbaud)
  • SAE J1850 PWM (41.6 kbaud)
  • ISO 14230-4 KWP (fast init, 10.4 kbaud)
  • ISO 9141-2 (5 baud init, 10.4 kbaud)
  • ISO 15765-4 CAN (29 bit ID, 500 kbaud)
  • ISO 14230-4 KWP (5 baud init, 10.4 kbaud)
  • ISO 15765-4 CAN (29 bit ID, 250 kbaud)
  • ISO 15765-4 CAN (11 bit ID, 500 kbaud)
  • ISO 15765-4 CAN (11 bit ID, 250 kbaud)
  • SAE J1939

Сканер ELM327 не работает с:

марками ЗАЗ, некоторыми ГАЗ.

Поддерживает не все французские марки авто концерна PSA: Renault, Citroen, Peugeot, а также ВАЗ. В связи с чем необходимо выяснить у менеджера, совместим ли ELM327 с данными авто.

В процессе работы с машинами концерна VAG: Seat, Volkswagen, Skoda, Audi, Porsche возможно считывание показаний в режиме реального времени, и, если выполнить подключение при помощи программы на Android, к примеру, Torque, можно ощутимо расширить возможности устройства.

Обзор меню программы ScanmasterELM 2.1 rus в работе

Универсальные программы ELM327 (для разных марок автомобилей):

  • Digimoto 5.0
  • Easy OBDII
  • PCMscan 2.4.12 rus
  • ProScan 5.9
  • ScanMaster ELM 2.1 rus. Как установить ScanMaster ELM и русифицировать
  • Scantool
  • ScanXL 3.5.1
  • TECU 2
  • TECU 3.

Программы для ELM327 для одной марки автомобиля:

  • ELM327 для ВАЗ
  • Diagnoz NK1 2.3b
  • FIAT ECU Scan для Fiat
  • FORScan 0.9.2beta для Ford
  • TiggoDiag 1.2.0.2 для китайцев
  • Vauxcheck для Opel.

Данный сканер работает с таким китайскими авто как:

  • Chery (Amulet, Tiggo, Kimo, Fora, A13, Beat, CrossEastar, Elara, Jaggi, M11, QQ)
  • Geely (CK2, MK new, MK-2, SL, EC-7, EC-7 RV, MK CROSS)
  • Great Wall (Hover H3, Hover H5, Hover M2, Wingle 3)
  • Lifan (X60, 520, 520i, 620)
  • и многими другими.

Комплектация

  • Кабель ELM327
  • Ссылка на самую полную подборку программ, либо диск с программами (по запросу, т.к. диск может повредиться при отправки, а также не все компьютеры их читают).

Зачем нужен и что он вам дает?

Любой диагностический прибор заточен на диагностику и считывание ошибок с вашего автомобиля. Например, если у вас загорелся CHECK ENGINE, вы подключаете в разъем этот прибор, подключаете смартфон, планшет или компьютер, считываете ошибку и далее по коду в интернете, можно найти что вышло из строя.

Кстати он может и «тушить» (сбрасывать) этот «CHECK» на панели приборов. Однако если вы не устраните проблему, то он опять загорится через определенное время.

Однако это профессиональные приборы, но у нас же «чудо из Китая» и он может намного больше, читает скорость, расход топлива, разгон, потребление воздуха температуры и т.д., некоторые функции реально полезные, лично мне они очень помогают (про это чуть позже).

Наиболее частые ошибки при подключении

Проблемы, которые могут возникнуть при соединении:

  • Сканер не подключается к ЭБУ. Такое может случиться по нескольким причинам: прибор не подходит для марки/модели авто, неверно подобран переходник или программа. Иногда водитель забывает пройти инициализацию. Реже подключения не происходит из-за банальной механической поломки – вышел из строя предохранитель, который отвечает за работу разъема OBD II.
  • ELM327 не показывает данные в реальном времени (например, расход топлива). Дело в том, что данная функция доступна только во время движения автомобиля.
  • Автосканер не считывает или не сбрасывает ошибки. Часто для активации устройства нужен работающий двигатель, поэтому достаточно просто запустить мотор. Некоторые дешевые модели ELM327 не умеют обнулять ошибки ABS, это решаемо, но требуется модификация прибора.

Подведем итоги

Как видно, диагностический адаптер ELM327 является не просто полезной, но и даже необходимой вещью, которая должна быть под рукой у каждого ответственного автолюбителя. Такой сканер позволяет быстро, регулярно и своевременно осуществлять диагностику автомобиля.

При этом сканер ELM327 обеспечивает возможность считывать ошибки и расшифровывать их, что часто дает возможность точно определить неисправность и принять соответствующие меры в рамках поиска и устранения неполадок.

Напоследок отметим, что  купить ELM327 сегодня можно по вполне доступной цене. Главное, не стоит покупать слишком дешевые решения у малоизвестных продавцов, так как в этом случае можно приобрести не просто клон, а копию изначально не самой удачной копии. Естественно, такое устройство или не будет работать совсем, или же функционал будет урезан до предела.

Чтобы избежать подобных ошибок, необходимо покупать автосканеры, бортовые компьютеры и другую автоэлектронику, автотовары и всевозможные аксессуары  для автомобиля только у проверенных продавцов, которые предоставляют  расширенные гарантии на свой товар.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
