Лучшие приложения OBD2

Самый удобный вариант использования адаптера – интеграция его в автомобиль и управление его функционалом при помощи мобильного приложения. В Play Market нет единого приложения для управления OBD2. Зато представлены варианты от различных разработчиков, так или иначе отличающиеся друг от друга. Вместе выберем наиболее подходящее приложение для автомобиля.

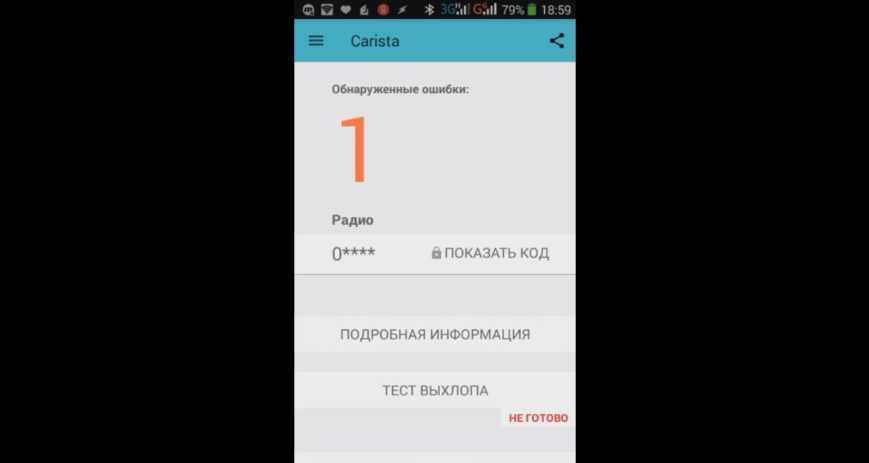

1. Carista OBD2

Одно из самых популярных приложений, предназначенных для проведения самостоятельной диагностики.

  • Сразу же после подключения Carista автоматически запускает поиск ошибок.
  • После непродолжительного поиска приложение предложит провести тесты в указанных роботом областях, удалить ошибки или предложить варианты их исправления.

Интерфейс в программе на любителя. Пригодится знание английского и определенные знания в области внутреннего устройства автомобиля. Разработчик продает собственные OBD2 адаптеры по 25.99 долларов за штуку, однако в России и странах СНГ их найти тяжеловато.

Преимуществом приложения можно назвать высокую точность показателей, а также возможность убирать загоревшийся «Check».

К тому же, на некоторых моделях автомобилей Carista предоставляет пользователю функционал в области настройки функций авто (фары, блокировка дверей и прочее). Список моделей есть на официальном сайте.

2. InCarDoc

Приложение, в котором чувствуется оригинальный подход разработчиков.

Помимо интерфейса в зеленых тонах, наше внимание привлекают сразу виртуальная приборная панель с датчиками и графиками. Все они работают в режиме реального времени, показывая:

  • скорость
  • температуру
  • давление
  • -угол поворота колес автомобиля.

Также InCarDoc позволяет сохранить все данные об ошибках, их коды и сопутствующие показатели датчиков. Это может пригодиться в том случае, если для исправления последних вы решили поехать в сервис.

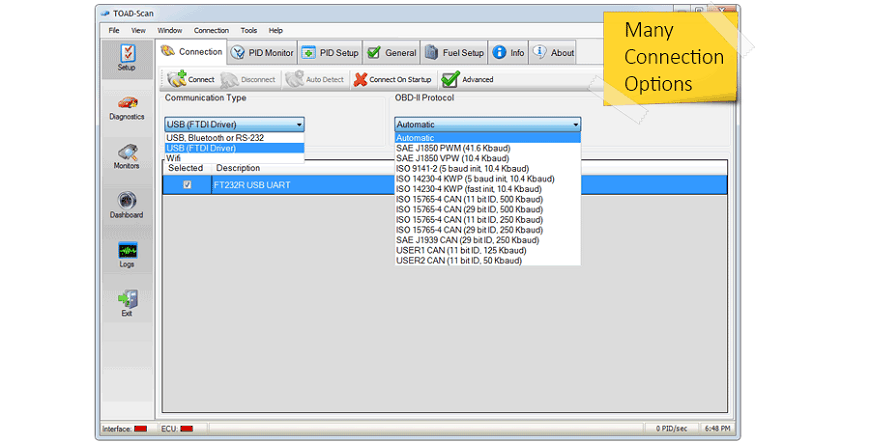

3. Toad PRO

Приложение не самое просто в использовании, однако обладает двумя существенными преимуществами: оно совместимо с огромным количеством автомобилей, и оно может распознавать больше 15 000 ошибок. Если собираетесь отправлять данные мастеру, то Toad PRO – лучший выбор.

Измеряет:

  • ошибки двигателя;
  • ошибки электроники;
  • ошибки прочих систем автомобиля.

4. Torque Pro

Самое распространенное приложение для самостоятельного анализа работы двигателя. Да, Torque Pro специализируется на диагностике только двигателя автомобиля. Однако это совсем не значит, что у вас его не должно быть на телефоне!

Удобный красочный интерфейс, понятные обозначения делают использование очень удобным.

Torque Pro умеет:

  • Определять и отслеживать расход топлива;
  • Предоставлять информацию о нагрузках;
  • Выводить данные по количеству оборотов;
  • Локально диагностировать топливную систему;
  • Определять и анализировать расход.

У приложения еще очень много функций, и оно способно стать отличным дополнением к основному диагностическому софту для Android.

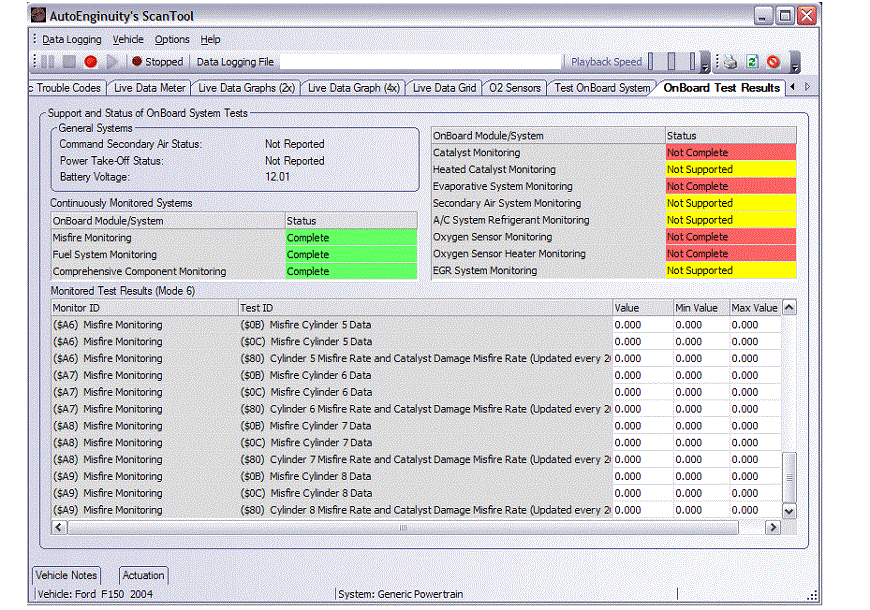

5. ScanTool AutoEnginuite

Не обошли мы стороной и пользователей iOS – ScanTool AutoEnginuite совместима и с ними! Отличное приложение с множеством датчиков и широкой базой определяемых неисправностей на самых разных моделях автомобилей.

Составляет:

  • графики с ошибками двигателя;
  • графики с ошибками электросистемы;
  • графики с ошибками прочих систем.
  • удобные таблицы для обработки.

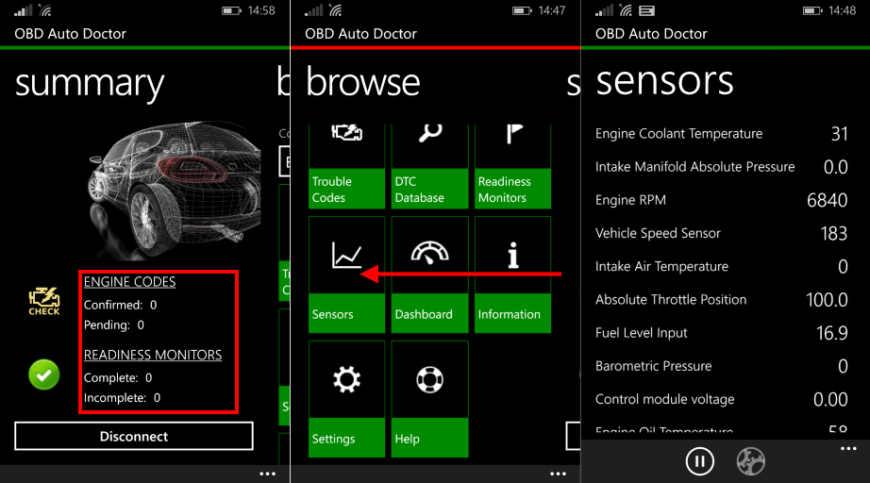

6. OBD II Auto Doctor

По отзывам не только пользователей, но и автомастеров со всего мира, OBD II Auto Doctor – лучшее приложение для диагностики и удаления ошибок, ведь оно определяет до 14 000 неисправностей! Однако для неопытного пользователя может быть местами сложным.

Определяет:

  • скорость;
  • температуру двигателя;
  • давление в двигателе.

7. Movi/Movi Pro

Бесплатная версия диагностирует большинство ошибок, платная же способна их устранить. Очень простой интерфейс и высокая точность показателей – несомненные преимущества программы. Однако цена заставляет задуматься над конкурентоспособностью проекта. Для начала попробуйте бесплатную Movi.

Определяет уровни:

  • разгона;
  • разогрева;
  • подъема температуры.

Провести самостоятельную диагностику ошибок и неисправностей своего автомобиля может каждый владелец. Для этого существует незаменимый помощник – адаптер OBD2. Выбирайте приложение для работы с ним и вперед – убирать ошибки системы.

Проверка токсичности ОГ в автомобилях с бензиновым двигателем и системой OBD

У новых систем OBD все чаще можно извлекать заданные значения проверки токсичности ОГ прямо из регулирующей электроники.

Это позволяет не вводить, как прежде, момент зажигания, холостые обороты, концентрацию СО на холостом ходу и не выполнять проверку контура регулировки. При проверке токсичности ОГ у автомобилей с OBD с бензиновым двигателем порядок действий следующий.

Подготовка к проверке токсичности ОГ:

  • проверка соответствия автомобиля и ПТС;
  • при необходимости определение, предоставление или считывание данных проверки токсичности ОГ;
  • определение пробега;
  • подготовка измерительного прибора к работе, проверка токсичности ОГ.

В этом перечне нет проверки и настройки оборотов холостого хода и момента зажигания. Включение возмущающего воздействия для проверки регулирующего контура больше не выполняется. В этом случае система OBD сразу бы распознала и зарегистрировала неисправности, имеющие отношение к системе выпуска.

Проверка функционирования у автомобилей с OBD:

  • Подключите тестер и включите зажигание.
  • Подождите, пока не установится связь между тестером и ЭБУ.
  • Контроль и функция индикатора MIL.
  • Проверка работы OBD.
  • Считывание системных данных, имеющих отношение к ОГ (соответствует проверке контура регулировки) :
    • холостые обороты ;
    • температура двигателя ;
    • считывание фактических значений, позволяющих сделать вывод о работоспособности системы;
    • измерительный прибор определяет коды готовности, поддерживаемые системой OBD.
  • Документирование кода готовности:
    • все поддерживаемые коды должны быть «0»;
    • при «1» в качестве эквивалентного значения считывается сигнал лямбдазонда.
  • При прогретых двигателе и катализаторе нужно считать коды из регистратора событий .
  • При необходимости определение данных Freeze Frame (окружающих условий) .
  • Температура двигателя должна составлять не менее 60 °С.
  • Выбор лямбда-зонда и регистрация фактических значений регулирующего лямбда-зонда:
    • зонд с релейной характеристикой «S». Минимально допустимый диапазон изменения напряжения при контрольной частоте вращения 0,3 В;
    • широкополосный зонд «В». Лямбда 0,97-1,03 при контрольной частоте вращения или силе тока или напряжении по данным изготовителя при контрольной частоте вращения.

При отсутствии данных изготовителя применяется вычисленное значение.

  • Измерение значения лямбда на повышенных холостых оборотах 2500-3000 мин^1 в течение не менее 30 с (даже если не зарегистрировано никаких неисправностей, значение СО может быть превышено).
  • Измерение СО на повышенных холостых оборотах не более 0,2 об.%.
  • Удаление кода неисправности системы выпуска после ремонта .
  • Оценка проверки токсичности ОГ и выдача либо отказ в выдаче одобрения.
  • Предоставление отчета о проверке и его архивирование.

Неисправности в системе выпуска автоматически означают непрохождение проверки токсичности ОГ. Не у всех автомобилей с OBD, особенно до 2003-го модельного года, проверка токсичности ОГ протекает без проблем.

Если между ЭБУ двигателя и контрольным прибором для проверки токсичности ОГ дважды не будет установлена связь, то проверку токсичности ОГ нужно прервать и задокументировать, как непройденную. В некоторых случаях допускается проверка в режиме для автомобилей с регулируемым катализатором с помощью разрешенного эквивалентного метода.

Как самостоятельно осуществить диагностику блока?

На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

Необходимые инструменты и оборудование

Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

Для выполнения проверки вам потребуются следующие устройства и элементы:

  1. Осциллограф. Понятное дело, что такое устройство есть не у каждого автолюбителя, поэтому если у вас его нет, то можно использовать компьютер с заранее установленным на него необходимым диагностическим софтом.
  2. Кабель для подключения к устройству. Вам нужно выбрать адаптер, который поддерживает протокол KWP2000.
  3. Программное обеспечение. Найти диагностический софт сегодня — не проблема. Для этого достаточно промониторить сеть и найти программу, которая подойдет для вашего транспортного средства. Программа подбирается с учетом авто, поскольку на разных машинах ставятся разные блоки управления.

Алгоритм действий

Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.

Итак, как проверить ЭБУ в домашних условиях:

В первую очередь используемый адаптер необходимо соединить с компьютером или ноутбуком, а также самим контроллером ЭСУД. Для этого один конец кабеля подключите к выходу на блоке, а второй — к USB-выходу на компьютере.
Далее, вам необходимо повернуть ключ в замке зажигания машины, но при этом двигатель запускать не нужно. Включив зажигание, на компьютере можно запустить диагностическую утилиту.
Выполнив эти действия, на экране компьютера должно выскочить окно с сообщением, которое подтверждает успешное начало диагностики неисправностей в работе контроллера. Если по каким-то причинам сообщение не появилось, нужно удостовериться в том, что компьютер успешно подключился к контроллеру

Проверьте качество подключения и соединения кабеля с блоком и ноутбуком.
Затем на дисплее ноутбука должна быть выведена таблица, где будут указаны основные технические характеристики и параметры работы транспортного средства.
На следующем этапе вам необходимо обратить внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут представлены все неисправности, с которыми работает силовой агрегат. Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр

Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео в домашних условиях — канал АВТО РЕЗ).

Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео в домашних условиях — канал АВТО РЕЗ).

Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.

В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.

После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.

Этапы диагностики автомобиля по OBD2

  1. Доступные функции и конечный результат диагностики

Доступные функции во многом зависят от возможностей ЭБУ и ПК. Поэтому, один и тот же сканер, на разных моделях автомобилей, будет иметь разные возможности.

Основные функции диагностики через OBD2:

  • Сканирование отдельных электронных блоков и всей системы в целом;
  • Считка кодов и вывод отчета, с расшифрованными кодами ошибок. Отчет может предоставляться в виде графика или списка;
  • Сброс ошибок – удаление из памяти ЭБУ сохраненные коды ошибок. Это нужно делать после устранения неисправности;
  • Возможность просмотра и коррекции параметров в динамичном режиме. Мониторинг текущих показаний датчиков;
  • Некоторые спец. функции – адаптация, программирование, кодирование и т. д.

Конечно, это не весь функционал диагностики по OBD2. Есть много интересных и нужных функций. Для каждого ПО предусмотрен свой функционал и набор инструментов для их использования.

  1. Алгоритм тестирования
  • Сканер подключен, связь налажена. В программе выбираем модель вашего авто. И Запускаем тестирование;
  • По результатам сканирования, выводится отчет. Кода выводятся с расшифровками. Запишите их на листке. Некоторые программы дают возможность послать на печать отчет. Воспользуйтесь этой функцией;
  • Далее делаем сброс кодов;
  • Заглушить мотор. Через 10 – 15 минут вновь запустить двигатель и желательно немного проехаться, с поворотами и набором скорости. Так мы помогаем ЭБУ набрать данные движения, так как все предыдущие были стерты (обучаем);
  • Снова просканировать и сравнить с предыдущими результатами. Повторно выведенные коды ошибок будете сбрасывать после устранения соответствующей неполадки;
  • Затем можно отрегулировать работу некоторых компонентов. Для этого в сканерах и их программах, предусмотрена функция просмотра в режиме реального времени. Список того, что можно поменять, предоставит ПО на мониторе ПК и зависит от характеристик ПО бортового компьютера автомобиля.
  1. Расшифровка кода

Большинство диагностических ПО предоставляют доступ к базам производителей. В них можно найти подробную расшифровку кода, с учетом особенностей вашей модели автомобиля. Информацию можно найти и в свободном доступе, введя в строку поиска, код и марку автомобиля, а также год выпуска и объем мотора.

Меры предосторожности самостоятельной диагностики

  • Аккумулятор должен быть достаточно заряжен, контакты прочно соединены.
  • Предварительно устраните все обрывы, электрическую сеть восстановите (если были разъединения).
  • Все электроприборы, подключенные к бортовой сети (в том числе и сканер), включайте после запуска двигателя. Возможные скачки напряжения могут их повредить.
  • ПО для автотестера выбирайте лицензионное, проверенных производителей. Некачественный продукт может навредить бортовой электронной системе.
  • Без полной уверенности в полном понимании, не пользуйтесь специальными функциями, не вносите коррективы в ПО ЭБУ.

Бортовой компьютер контролирует все процессы в автомобиле. Это очень точное и чувствительное устройство. Некорректное вмешательство, неминуемо, приведет к его выходу из строя. Это слишком дорогостоящее удовольствие

Поэтому, всегда соблюдайте меры предосторожности

Почему «страдают» форсунки

Принцип действия форсунок, регулируемых электромагнитным клапаном, заключается в подаче порции топливной смеси, после сигнала с ЭБУ на клапан. Тот раскрывается, образуя разность потенциалов давления. Под его напором, происходит подача смеси.

Итак, причинами неправильной работы или полного выхода из строя форсунок, могут быть:

  1. Нет сигнала с блока управления. Перегорание обмотки, отход контактов, обрывы и замыкания электросети
  2. Засорение. Плохое качества бензина, образование нагара и пыле-жировые отложения в каналах и отверстиях, блокирующие ток смеси

Своевременная чистка и проверка целостности электрической цепи, позволяет продлить срок его эксплуатации.

Возможности диагностики

Функционально компьютерная диагностика проводит электронную инспекцию систем автомашины и выводит полученные данные в виде графических показателей, а также в виде кодов ошибок, с помощью чего можно исправлять поломки или предупреждать их. Даже на начальном уровне овладения навыками компьютерной диагностики вам, кроме прочего, будет доступно:

  • Проверка качества проведенного техобслуживания;
  • Более точное планирование автосервисных работ и экономия бюджета;
  • Более точное определение состояния машины при ее покупке;
  • Самостоятельное определение характера неисправностей при сигнале лампы «Check engine».

Конечно, даже для такого короткого списка возможностей автомобилисту нужны некоторые базовые навыки:

  • Умение работать с компьютером и софтом на уровне обычного пользователя;
  • Базовое представление об электронных и электрических системах авто в привязке к марке/модели;
  • Умение работать с интернет-каталогами и базами DTC-ошибок, чтобы корректно расшифровывать поступившие данные.

Однако, даже если ваши знания совсем небольшие, то все равно вы получите много ценных и понятных любому водителю сведений просто из графических показателей программ. Причем все это можно проделывать совершенно бесплатно в любое время и любом месте, оперативно реагируя в соответствии с полученными данными.

Подключение адаптера OBDII

В Европе этот разъем появился только в начале двухтысячных годов. Сегодня вы уже не встретите автомобиля без «On-board Diagnostic 2»-системы, разве только на японских автомобилях 90-х годов выпуска. Для СНГ-автосегмента этот разъем стал обязательным в 2008 году.

OBD2 – простой и за счет этого довольно мощный инструмент исправления настроек и сброса ошибок, а также диагностики неисправности в автомобиле. Что самое интересное – он позволяет провести диагностику или сброс ошибок самостоятельно, не прибегая к помощи мастеров сервисов.

Как подключить (схема):

Шаг 1. Для того, чтобы начать подключение адаптера, убедитесь в том, что у вас именно тот сканер, про который мы говорим. Его полное название OBD2 ELM327, а самый распространенный тип подключения к нашему переносному электронному устройству на базе Android (смартфону или планшету) – Bluetooth.

Шаг 2. Далее находим в автомобиле разъем OBD2. Если вам не удается его найти, то откройте техническую инструкцию по эксплуатации автомобиля или просто «загуглите» местонахождение разъема в вашей модели автомобиля.

Шаг 3. Вставьте адаптер в разъем. Его форма имеет фигуру закругленной трапеции. Если у адаптера есть кнопка включения – смело нажимайте ее. Далее необходимо включить зажигание или осуществить пуск двигателя автомобиля.

Установка Bluetooth-соединения мультимедийного устройства и адаптера.

Шаг 4. Откройте настройки телефона и найдите раздел Bluetooth. В некоторых моделях мультимедийных устройств поиск новых подключений начнется автоматически, а где-то необходимо будет начать его вручную, нажав на «Поиск» или «Поиск новых устройств».

Шаг 5. В списке, который будет показан вам по результатам поиска, найдите Ваш адаптер OBD2. Название может быть моделью адаптера, а может носить «имя» фирмы-производителя. В любом случае, не спутаете. Главное не перепутать его с мультимедийной системой автомобиля и не выбрать MY CAR или название модели авто.

Шаг 6. Нажмите на адаптер. Если потребуется, то отыщите его в документации к адаптеру. Обычно это 4 повторяющиеся цифры: «0000» или «1111».
