Для каких авто подходит сканер elm327 obd2

Как работает диагностический сканер ELM327

Устройство совместимо с современными гаджетами: смартфонами, ноутбуками и планшетами. Подключение происходит посредством использования Bluetooth. К самым удобным гаджетам относят смартфон и планшет. В случае, если не удается подключиться, то следует использовать USB или Wi-Fi.

Obd2 bluetooth адаптер elm327 инструкция:

  • следует подключить устройство elm327 к специальному разъему в автомобиле obd2;
  • устанавливаем программное обеспечение на используемый гаджет, для этого следует воспользоваться установочным диском или закачать программное обеспечение с интернет-ресурсов;
  • включаем блютуз после того, как активируете программу, гаджет осуществляет поиск и подключение елм327. В большинстве случаев установка связи не требует специальных паролей, если же потребуется пароль, то используют стандартные: «0000», «1234», «9999»;
  • запускаем автосканер и осуществляем диагностику;
  • следующие шаги будут зависеть от версии программного обеспечения.

Если обнаруживается ошибка, то на бортовом компьютере автомобиля высветится надпись Check, что свидетельствует о проблемах в электронике автомобиля. Для их выявления пользователь заходит на гаджете в раздел «Считывания ошибок» и запустить процесс обнаружения неполадок.

Диагностический адаптер elm327 очень прост в использовании

Автосканер elm327 bluetooth вставляется в специальный разъем, который чаще всего находится под крышкой блока предохранителей, в бардачке либо под панелью приборов водителя.

Диагностический адаптер связывается с компьютером автомобиля по протоколу OBD-II, считывание диагностики происходит с помощью гаджета, который визуализирует этот процесс. Программа позволяет найти ошибки, просмотреть показания датчиков, а также исправить возникшую ошибку.

Все нарушения в работе компьютера машины имеют свои шифры, после выявления неполадки, устройство выводит ее на экран. В сети интернет можно, используя шифр, выяснить суть ошибки и с чем она была связана.

Это важно, если ошибка может оказать влияние на работу двигателя или связана с поломкой датчика, то целесообразнее будет обратиться в СТО, где специалисты проведут более детальную диагностику и заменят датчик

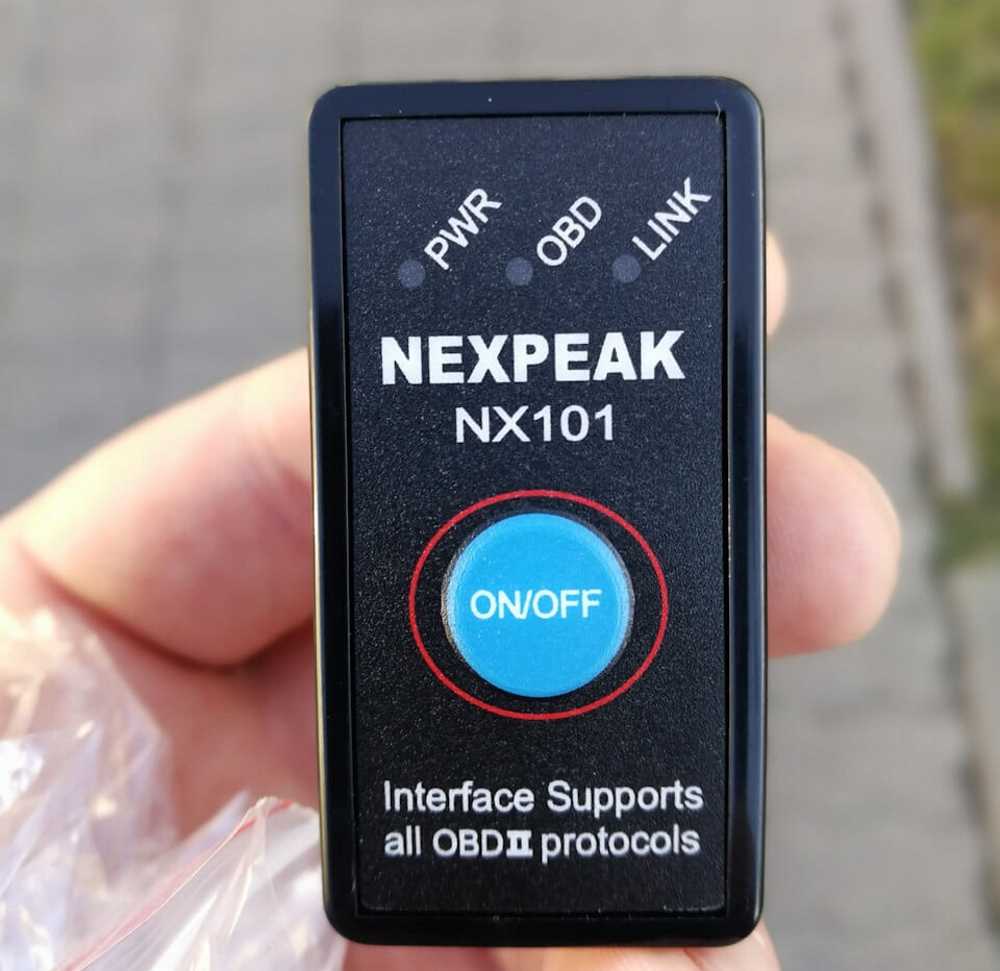

8 место – автосканер Nexpeak NX 101

Один из лучших сканеров для легковых и грузовых автомобилей. Главное преимущество – компактность. Предусмотрена кнопка для включения, что позволяет оставить устройство в машину и не вынимать его, когда автомобиль припаркован и не заведен.

Предусмотрел производитель и индикаторы, сообщающие диагносту о стадии подключения устройства: включение, соединение с ЭБУ для сканирования авто, запуск процесса синхронизации со смартфоном для передачи полученных данных.

Плюсы и минусы

Передача информации по Bluetooth
Компактный размер
Представлено две модификации
Более 3000 ошибок в базе
Поддержка российских автомобилей
Подключение через OBD-II
Поддержка Windows и Android
Индикация работы

Подходит не для всех автомобилей
Стандартная версия имеет урезанный функционал
Не обрабатывает команды ATPPS
Некорректно работает со следующими ЭБУ: «Январь», «Микас», «Делфи».
Показывает не все ошибки
Некорректно работает ATFCSD
Нет официального ПО
Нестабильная работа при проверке авто

Сканер подходит для российских авто.

Технические характеристики
Операционная система Windows, Android
Тип подключения Bluetooth
Поддерживаемые протоколы ISO15765-4, ISO14230-4, ISO9141-2, J1850 VPW, J1850 PWM
Марки авто Ford, Dodge, ВАЗ, Lexus, Opel, Mazda и другие
Дисплей нет
Страна-производитель Китай

89% автолюбителей рекомендуют этот сканер
Функциональность 4

Удобство 4

Качество работы 4

Итого 4

Мне нравитсяНе нравится

Apple iOS iPhoneiPad

Apple iOS (iPhone/iPad) поддерживает адаптеры Bluetooth LE (4.0)и Wi-Fi. Адаптеры, использующие классический Bluetooth (версии 1.х, 2.х, 3.х) невозможно использовать с устройствами Apple iOS из-за ограничений в операционной системе iOS.

При этом адаптеры Bluetooth 4.0 имеют ряд преимуществ перед адаптерами Wi-Fi:

Во-первых, адаптеры Wi-Fi мешают работе мобильного интернета (потому что ваш iPhone/iPad будет пытаться выйти в Интернет через Wi-Fi сеть адаптера), а адаптеры Bluetooth LE (4.0) — не мешают.

Во-вторых, Apple iOS позволяет Car Scanner работать с адаптерами Bluetooth LE в фоновом режиме, даже когда программа свернута. К сожалению, с Wi-Fi адаптерами работать в фоне нельзя — как только вы сворачиваете приложение, его работа будет приостановлена. К сожалению, это дело рук операционной системы Apple iOS и обойти его нельзя.

В-третьих, некоторые адаптеры Wi-Fi не совместимы с iOS 11: Apple iOS 11 просто отказывается направлять трафик в Wi-Fi сеть, создаваемую такими адаптерами (зависит от конфигурации сети Wi-Fi адаптера).

Чтобы не попасть на адаптер, которые не поддерживается новой версией iOS, я советую покупать адаптер с поддержкой Bluetooth 4.0.

Пожалуйста, обратите внимание на версию Bluetooth! Это чрезвычайно важно для iPhone/iPad. Ежедневно я получаю письма от невнимательных пользователей iOS, которые купили в Китае адаптер с классическим Bluetooth и я вынужден их расстраивать: использовать такие адаптеры с iPhone/iPad невозможно. Абсолютно

Абсолютно

Никак. Ни одна другая программа тоже не сможет использовать такой адаптер, потому что ограничения лежат в архитектуре операционной системы Apple iOS и их невозможно преодолеть

Абсолютно. Никак. Ни одна другая программа тоже не сможет использовать такой адаптер, потому что ограничения лежат в архитектуре операционной системы Apple iOS и их невозможно преодолеть.

Устройство и диагностика с помощью беспроводного Bluetooth автосканера

Перед тем как купить адаптер ELM327 Bluetооth, ознакомимся с технической стороной вопроса, рассмотрим всё по порядку. Что такое автосканеры ELM327? На самом деле так называется микросхема. Разработан контроллер канадской фирмой ELMElectronics. Внутренняя архитектура чипа считывает и преобразовывает данные по протокола авто любых марок в код, который расшифровывается программой.

Чтобы считать информацию, требуется её получить, а далее преобразовать, как раз для этого нужен контроллер OBD II — «мостик» между бортовым компьютером/ЭБУ автомобиля и адаптером ver. 1.5 ELMЗ27.

Особенности российского рынка

alexavias Блог Программы диагностики авто для сканеров ELM327, K line 409.1 адаптер, Autocom Delphi Хотя производители и заявляют о наличии программы для конвертации, на самом деле устройства, продающиеся на территории стран СНГ, являются только собственно адаптерами.

В них содержится только сам оригинальный чип, при этом весь софт для перекодирования нужно скачивать и устанавливать дополнительно.

Стоит отметить, что в СНГ и стоимость таких устройств ниже, чем в среднем по миру.

По причине такого сомнительного подхода, существуют некоторые сложности в работе с этим устройством. Оно не всегда гарантированно связывается с той или иной машиной. В работе могут происходить сбои и т. п.

Как подключить на Windows

Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

После этого необходимо:

  • Подключить сканер в разъем в автомобиле.
  • Завести двигатель машины.
  • Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
  • Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
  • Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
  • Повторно нажать «Далее».
  • В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
  • Снова нажать «Далее».
  • Дождаться автоматической интеграции устройства с ПК и нажать «Готово».

На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

Алгоритм диагностики автомобиля

Итак, если все настройки выполнены, можно приступать к собственно диагностике. Первая задача – это подключение автосканера к бортовому компьютеру. Здесь всё просто: используем поставляемый в комплекте OBD-кабель, который подсоединяется к диагностическому разъёму ЭБУ. Если на сканере загорается зелёный светодиод – всё в порядке, если нет – следует искать причину неподачи на вход адаптера питания +12В (за это отвечает 16-й пин диагностического разъёма). Возможно, всё дело в сгоревшем предохранителе, защищающем этот участок цепи, если он цел – возможно, имеется разрыв цепи или её КЗ, которое нужно устранить. Для автономного сканера никаких дополнительных действий предпринимать не нужно. Но при использовании самого распространённого в нашей стране адаптера семейства ELM327 или аналогов потребуется его подключение к смартфону, ноутбуку или любому другому устройству с дисплеем (как настроить OBD2 адаптер к Андроид-устройствам или ноутбуку, работающему под ОС Виндовс, мы уже знаем). После подключения посредством беспроводного соединения (продвинутые сканеры могут иметь и LAN-порт) запускаем на компьютере диагностическую программу. Перечень такого ПО достаточно обширен (см. статью о выборе автосканера).

Первое, что необходимо выполнить – указать марку/модель авто, год выпуска и тип двигателя. После включения зажигания запустится режим самодиагностики (об этом будут свидетельствовать мигающие светодиодные лампочки на панели приборов), после чего запускается режим статического обнаружения неисправностей. Процесс диагностики должен сопровождаться миганием светодиодов на автосканере. По окончании процесса программа запросит у ЭБУ коды обнаруженных ошибок и выдаст их на экран в удобочитаемом виде. Если утилита русифицирована, сообщения будут на русском языке, но китайские производители часто грешат неточностью перевода, поэтому желательно записать также цифровой код ошибок, которые впоследствии следует проанализировать и попытаться устранить неисправность.

Большинство автосканеров имеет режим стирания ошибок из памяти бортового компьютера, этой опцией следует пользоваться после каждого сканирования. Выключаем зажигание и через несколько минут заводим двигатель, даём ему поработать 5 – 8 минут, после чего осуществляем небольшой заезд, сопровождающийся выполнением всех возможных манёвров (поворотов в обе стороны, торможения/ускорения, реверсного движения, включения всех световых приборов и по возможности – прочего электрооборудования). После контрольного заезда опять включаем режим диагностики, сравниваем результаты с предыдущими. Те ошибки, которые остались, и являются активными, требующими реакции со стороны автовладельца. Практически все автосканеры, кроме обнаружения неисправностей, позволяют наблюдать работу отслеживаемых систем в динамике при работающем моторе. Параметры их функционирования отображаются на дисплее в виде символьно-цифровой или графической информации, для интерпретации которой требуются определённые навыки и опыт – обычно это прерогатива профессиональных мотористов или автоэлектриков.

Сканер ELM327 — что это?

Сканер для диагностики автомобиля ELM327 — один из самых эффективных способов проверить состояние основных модулей транспорта. Работает он по принципу протокола OBD2. Это позволяет датчику интегрироваться с электроконтролером практически любого современного автомобиля через одинаковый для них всех разъем.

Несмотря на западные корни, ELM327 поставляется на отечественный рынок в основном с Китая. В этом заключается его главная особенность, ведь предоставляя высокое качество, он, благодаря трудолюбивым азиатским партнерам, приобрел максимально дешевую по рыночным меркам стоимость. Все, что для этого потребовалось — купить у официального производителя, разобрать и повторить, заменив более дешевыми внутренностями.

Таким образом, мы заимели удобный, практичный и надежный автосканер, поддерживающий все современные форматы носителей. Речь идет о программном обеспечении, которое может устанавливаться как на планшет, так и на компьютер, а при должном желании автовладельца — даже на смартфон.

И все это при том, что подключается ELM327 с помощью проводного USB, который сегодня есть у всех. А в отдельных случаях может встраиваться даже через Bluetooth и Wi-Fi. Все, что нужно сделать — это подключить ELM327 к электронному контролеру авто и установить программу, которая будет выводить данные на экран.

Подключение к ПК

Лучше всего использовать ноутбук, на котором есть Bluetooth модуль, ведь подключаться мы будем по нему.

  1. Ищем в интернете программу «ScanMaster», скачиваем и устанавливаем. Если нужно, то воспользуйтесь «кряком», для активации.
  2. Подключение на ноутбуке аналогичное, как и на Андроид, вам нужно подключиться к самому аппарату. Для этого сначала подключаем его к авто и заводим аппарат.
  3. В Windows 10 в правом нижнем углу экрана в трее найдите «Bluetooth», нажмите правой кнопкой, включите и перейдите в «Добавление устройств Bluetooth». В Windows 7 это можно сделать через: «Пуск» – «Устройства и принтеры» – там добавляем «Bluetooth» подключение.
  4. При подключении нужно также ввести код: 1234, 0000, 4444, 1111. Код обычно дублируется на коробке аппарата.

Как подключить к iPhone или iPad

Чтобы заполучить свой собственный диагностический центр для проверки работы автотранспортного средства не обязательно подключаться к сканеру через блютуз. Более современные модели ЕЛМ оснащены Wi-Fi модулем, который позволяет использовать для получения данных практически любое портативное устройство.

Рассмотрим, как установить такое соединение:

  • Подключить сканер к разъему в авто.
  • Зайти в раздел, отвечающий за настройки беспроводного соединения и выбрать сеть «CLKDevices».
  • Справа будет синяя стрелка, на которую необходимо нажать.
  • В появившемся окне нужно ввести данные адреса IP и маршрутизатора: 192.168.0.11. Также нужно указать стандартную маску подсети: 255.255.255.0.
  • Чуть ниже необходимо указать порт 35000.

На этом настройка заключена. Зная, как пользоваться сканером ELM 327, достаточно установить любое приложение для быстрой диагностики и прописать в ее настройках те же самые параметры IP и порта.

Однако стоит учитывать, что при настройке частных сканеров могут возникнуть трудности.

ELM327 bluetooth сканер для диагностики автомобилей без проводов

Возможности elm 327 bluetooth:Адаптер ELM327 Bluetooth v 2.1 является и удобным и современным инструментом для проведения комплексной диагностики автомобиля на базе персонального компьютера. Поддерживаются все виды протоколов OBD-II и elm 327 bluetooth поддерживает огромное количество специализированных диагонстических программ. В отличие от USB версии elm 327 v2.1 , позволяет проводить диагностику на расстоянии, кроме того возможно использование не только с персональным компьютером, но и с КПК и мобильным телефоном (необходимо соответствующее программное обеспечение). В список поддерживаемых машин входят практически все легковые автомобили с инжекторным двигателем, выпущенные после 1996 года. Более подробную информацию о совместимости можно получить на этой странице Ревизия: ELM327 v 2.1 Интерфейс: Bluetooth

Поддерживаемые elm327 авто кратко (список больше) OBD-II: Audi, Opel, VW, Ford, Jaguar, Renault, Peugeot, Chrysler, Porsche, Volvo, Saab, Mazda, Mitsubishi Daewoo, Hyundai, KIA Honda, Infinity, Lexus, Nissan, Toyota, Audi, BMW, Mercedes, Porsche Buick, Cadillac, Chevrolet, Chrysler, Dodge, GM, Isuzu Ford, Lincoln, Mazda Поддерживаемые протоколы OBD-II:

  • SAE J1850 PWM (41.6 kbaud)
  • SAE J1850 VPW (10.4 kbaud)
  • ISO 9141-2 (5 baud init, 10.4 kbaud)
  • ISO 14230-4 KWP (5 baud init, 10.4 kbaud)
  • ISO 14230-4 KWP (fast init, 10.4 kbaud)
  • ISO 15765-4 CAN (11 bit ID, 500 kbaud)
  • ISO 15765-4 CAN (29 bit ID, 500 kbaud)
  • ISO 15765-4 CAN (11 bit ID, 250 kbaud)
  • ISO 15765-4 CAN (29 bit ID, 250 kbaud)
  • SAE J1939

Скорость передачи данных: 9600 или 38400 кбит/с Светодиодные индикаторы: OBD Tx/Rx, RS232 Tx/Rx, Питание Рабочее напряжение: 12В, встроенная схема защиты от перегрузки по питанию и короткого замыкания Потребляемый ток: 45 мА

Описание: При помощи адаптера ELM327 Bluetooth v 2.1 можно выполнять следующие операции:

• Читать диагностические коды ошибок, как стандартные, так и специальные коды производителя, а также отображать их значение (в базе данных приведены более 3000 кодов различных ошибок) • Производить очистку ошибок и выключать MIL (надпись «Check Engine» на приборной панели). • Отображать значения различных датчиков, включая: — Обороты двигателя — Нагрузка двигателя — Температура охлаждающей жидкости — Состояние топливной системы — Скорость движения автомобиля — Краткосрочный расход топлива — Долгосрочный расход топлива — Абсолютное давление воздуха — Опережение зажигания — Температура всасываемого воздуха — Массовый расход воздуха — Положение дроссельной заслонки — Лямбда-зонд — Давление топлива — Многое другое…

Программа OpenDiag Mobail

Это приложение больше подходит для владельцев инжекторных автомобилей семейства ВАЗ, ГАЗ, ЗАЗ, УАЗ. То есть, эта программа узкой направленности и рассчитана только на отечественного производителя.

Приложение рассчитано на работу с Android и полностью русифицировано, а возможность использование по средствам блютуза значительно упростит весь процесс сканирования. Существует основной список ЭБУ, с которыми совместима эта программа.

Семейство ВАЗ включает в себя:

  • BOSCH М1.5.4 R83;
  • BOSCH М1.5.4 Е2;
  • BOSCHМР7.0 Е3;
  • BOSCH МР7.0 Е2;
  • BOSCH МР7.9.7 Е3 и Е4;
  • BOSCH М7.9.7 Е2;
  • BOSCH МЕ17.9.7;
  • Январь 5 R83, 5 Е2 и 7.2 Е2;
  • Ителма VS5.1 E2 и R83;
  • Ителма М74, М74К, М74 CAN, М74 CAN МАР;
  • Ителма М75.

Программа OpenDiag Mobail

Семейство ГАЗ и УАЗ состоят:

  • из Микаса VS8 E2;
  • из Микаса 11 Е2.

Семейство ЗАЗ состоит из:

  • Микаса 10.3 и 11.3;
  • Микаса 7.6.

Приложение является бесплатным и скачать его можно через GooglePlay, подходит в основном для устройств на андроиде, но некоторые возможно установить и на айфоны.

Elm327obd2 bluetooth адаптер очень легок в использовании, если соблюдена инструкция, то не вызовет никаких проблем с подключением и настройкой связи между устройством и гаджетом.

Диагностика через OBD 2

Процедура проверки производится так:

  1. В зависимости от автомобиля, процесс диагностики может осуществляться при отключенном или включенном зажигании. Данный момент надо уточнить в сервисном руководстве. Перед началом процедура зажигания в машине отключается или включается.
  2. Запускается программа на компьютере для проверки.
  3. Выполняется подключение диагностического оборудования к разъему. Если это сканер, то колодку с проводом от него нужно вставить в штекер. При использовании ПК один конец адаптера устанавливается в USB-выход компьютера, а другой соединяется с разъемом.
  4. Нужно дождаться, пока программа не определит колодку после синхронизации. Если это не происходит, следует зайти вручную в меню управления и выбрать опцию поиска новых устройств.
  5. Запускается процедура диагностики на компьютере. В зависимости от программного обеспечения, у пользователя может быть возможность выбора нужного инструмента проверки. Некоторые программы поддерживают раздельную диагностику двигателя, трансмиссионного агрегата, электросети и других узлов.
  6. После завершения процедуры проверки на экране ПК появятся коды неисправностей. Эти ошибки надо расшифровать, чтобы точно определить тип поломки. В соответствии с полученными данными производится ремонт транспортного средства.

Выбор приложения для диагностики

Я думаю что здесь у Вас вопросов не возникнет. Заходим в Google Play (Плэй маркет) и скачиваем приложение “InCarDoc free” (Автомобильный доктор). Преимуществом является то, что программа на русском языке. Этим приложением я пользуюсь уже на протяжении длительного времени и проблем у меня с ним не возникало, тем более что в сети есть PRO версия которую можно установить бесплатно.

Есть так-же програмки под названием Torque, OpenDiag Mobile, Car Scanner ELM OBD2, ХобДрайв и другие. Torque например поможет вывести на экран дополнительные виджеты, а если у Вас магнитола на Android, то можно использовать эту программу как бортовой компьютер. Выбор на самом деле большой. Цель у всех одна – прочитать электронные блоки вашего автомобиля. Если по каким-то причинам Вам не нравиться “InCarDoc free” то попробуйте что-то из выше предложенного.

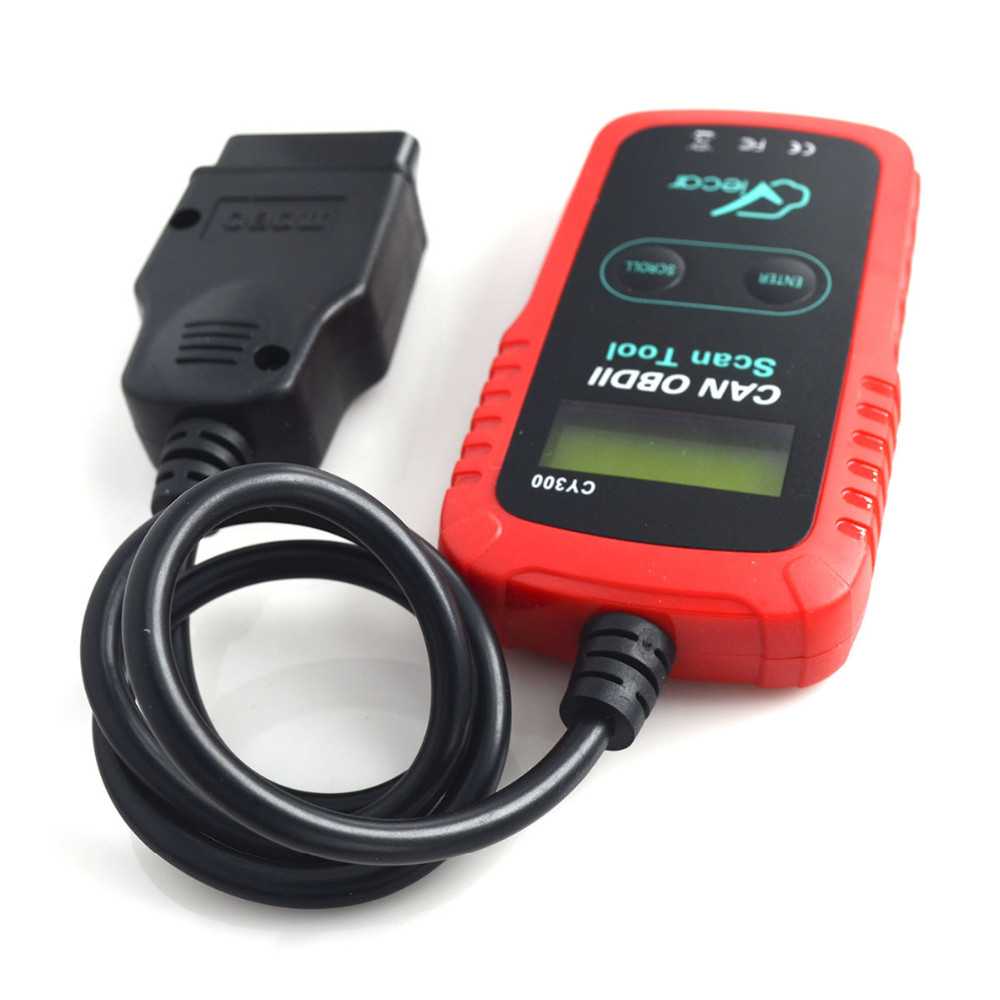

9 место – диагностический сканер OBD II Viecar

Это не самый лучший OBD2 сканер, но его достаточно, чтобы считывать параметры автомобиля. И делает это рассматриваемое устройство гораздо быстрее, нежели более известный ELM327 mini.

Поставляется автосканер в защитном пластиковом корпусе, владелец машины может выбрать цвет устройства: синий, черный, белый.

Плюсы и минусы

Беспроводное подключение
Не требуется наличие компьютера
Быстродействие
ПО доступно для скачивания в Google Play
Взаимодействует со многими известными программами
Поставляется в защитном чехле
Поддерживает OBD II
Компактный размер

Соединяется не со всеми автомобилями
Не всегда правильно считывает ошибки
Ограниченный функционал
В комплекте нет ПО для ПК
Не подходит для работы с iOS
Для официального ПО требуется регистрация
Те же функции, что и у более дешевых аналогов
Высокая цена

Подойдет для быстрой проверки показателей.

Технические характеристики
Операционная система Android, Windows
Тип подключения Bluetooth
Поддерживаемые протоколы ISO 9141-2, ISO 14230-4, ISO 15765-4
Марки авто Nissan, Kia, Renault, Volkswagen, Ford, BMW, Daewoo и другие
Дисплей нет
Страна-производитель Китай

84% автолюбителей рекомендуют этот сканер
Функциональность 3

Удобство 4

Качество работы 4.1

Итого 3.7

Мне нравится1Не нравится

Как пользоваться автосканером ELM327

OBD (On-Board Diagnostic) обозначает диагностику и контроль основных узлов автотранспортного средства (шасси, двигателя и некоторых вспомогательных устройств). Для проведения самостоятельной проверки систем чаще всего используется диагностический адаптер ELM327 – компактный прибор, который передает данные о работе авто в режиме реального времени. Все что необходимо для использования ЕЛМ – это ПК, работающий на ОС Windows, телефон или планшет на Андройд или iOS. Если говорить о том, как пользоваться ELM327, то справиться с подключением девайса сможет даже начинающий автовладелец.

Однако прежде чем приступить к эксплуатации устройства, необходимо уточнить совместимость сканера для диагностики с вашим автомобилем.

Сканер ELM327 — основы управления

Наконец, мы добрались до главной заслуги ELM327 — его управляемость. Несмотря на многозадачность, им способен овладеть даже далекий от электроники человек. Простое и последовательно управление дополняется его универсальностью к различным доступным ПО. Причем как платным, так и абсолютно бесплатным.

Все, что необходимо сделать для использования, это:

  • Установить любое понравившееся программное обеспечение на компьютер, планшет или телефон. Вне зависимости от платформы, будь-то iOS или Android, подойдет почти любая программа для диагностики авто;
  • Подключить в машине ELM327 к разъему OBD Он может находиться как под крышкой фронтальной панели, так и в бардачке, а в некоторых автомобилях — под панелью управления перед водителем;
  • Включаем передатчик данных, выбранный при установке. Это может быть как Bluetooth, так и Wi-Fi, а также проводной способ доступа;
  • В установленном приложении нужно выбрать используемый для вывода данных агрегат и ввести пароль для доступа. Здесь вариаций достаточно много, но чаще всего — это четыре нуля или от одного до четырех.

ELM327 подключено, а приложение готово выдавать вводимые запросы на диагностику. Единственный нюанс в доступе — это дополнительные настройки программы. Им стоит уделить отдельное время, ведь это позволит контролировать еще большее количество приборов, маркеров и датчиков, связанных с электроникой автомобиля.

Как правило, в ПО уже установлены стандартные марки авто, но при их отсутствии — не стоит трубить тревогу. Скорее всего, нужно порыться в настройках и добавить нужный комплект марки авто в основной список, после чего полная диагностика станет доступна.

Также необходимо обращать внимание на версию ELM327 при приобретении. Дело в том, что сегодня устройство поддерживает два программных чипа — версии 1.6 и 2.1

Каждый чип заточен под конкретный набор машин и марок и при их отсутствии в нем — устройство окажется бесполезным.

Инструкция ELM327

Итак у нас есть адаптер ELM327 Bluetooth версии 1.5, телефон на базе Android с установленной программой InCarDoc free, Автомобиль с разъемом OBD-II. Теперь можно приступить непосредственно к диагностике:

  1. При выключенном зажигании (обязательно) вставить адаптер ELM327 в разъём OBD-II, при этом он подаст признаки жизни (загорится светодиодный индикатор) ;
  2. Включить Bluetooth на телефоне и найти устройство под названием OBDII (название может отличаться), затем при сопряжении устройств потребуется ввести пароль: как правило это 1234 или 0000.
  3. Если все получилось тогда переходим в приложение InCarDoc free и нажимаем зелененькую кнопку “Подключить” (фото слева). Если всё выполнили правильно, то неактивные разделы меню станут активными (фото справа).

Подключение к авто в программе InCarDoc free

4. Как только Вы успешно подключились к автомобилю его следует завести.5. Диагностика автомобиля. Следуйте инструкции на картинке ниже. Что бы продиагностировать автомобиль перейдите во вкладку “Диагностика”, после нескольких секунд на экране появиться список ошибок которые есть в Вашем автомобиле. Сделайте скриншот экрана с ошибками, это необходимо для их дальнейшего изучения и поиска причины их возникновения. Теперь можете смело очистить их. Следуйте инструкции ниже:

сброс ошибок авто в программе InCarDoc free

6. Эта программа имеет функции вывода динамических параметров на экран телефона в режиме реального времени. Для примера я вывел на экран Обороты двигателя на холостом ходу (можно наблюдать как они у меня плавают) и температуру охлаждающей жидкости (автомобиль только прогревался). В этой программе достаточно широкий выбор вывода динамических параметров, поэтому я использую именно её.

Вывод на экран динамических параметров авто в программе InCarDoc free

7. Что бы закончить работу со сканером ELM327 просто нажмите кнопку “Отключить” в программе InCarDoc free. Заглушите двигатель автомобиля и извлеките сам сканер из диагностического разъёма OBD-II.

Подключение

Если покупается универсальное приспособление, то проблем с подключением не возникнет даже у студента, который проходит практику в автосервисе

Важно сделать всего три простых пункта:

  • Загрузить специальное ПО на ноутбук или компьютер;
  • Произвести подключение сканера посредством специального разъема;
  • Нажать на кнопку «Сканирование».

При выполнении операций с профессиональными устройствами, важно сохранять бдительность, потому что там присутствует специальная функция, которая способна сбросить все настройки бортового компьютера к нулю. Отчего автомобиль начнет испытывать трудности при работе

Также часто встречаются проблемы, когда мультимарочное оборудование не распознает некоторые автомобили, чаще это российский транспорт. В этом случае необходимо посмотреть на распиновку входов, тогда проблема решится быстро.

Зачем нужен и что он вам дает?

Любой диагностический прибор заточен на диагностику и считывание ошибок с вашего автомобиля. Например, если у вас загорелся CHECK ENGINE, вы подключаете в разъем этот прибор, подключаете смартфон, планшет или компьютер, считываете ошибку и далее по коду в интернете, можно найти что вышло из строя.

Кстати он может и «тушить» (сбрасывать) этот «CHECK» на панели приборов. Однако если вы не устраните проблему, то он опять загорится через определенное время.

Однако это профессиональные приборы, но у нас же «чудо из Китая» и он может намного больше, читает скорость, расход топлива, разгон, потребление воздуха температуры и т.д., некоторые функции реально полезные, лично мне они очень помогают (про это чуть позже).

Инструкция по эксплуатации

Есть вариант ELM 327 mini с соединением через Bluetooth (блютус). Это самый продаваемый сканер в мире.

  1. Если у вас телефон на программном обеспечении Андроид, то заходим в Плей маркет и скачиваем программу, например, Torque (Торки). Если айфон, то скачиваем через App Store.
  2. Бесплатная версия программы Торки называется Lite (легкая). Платная — Pro (профессиональная). ПРО вариант не дорогой, можно и купить, если очень надо. Отличия в том, что там больше функционал, сканирует больше узлов и деталей конструкции двигателя и выхлопной системы.
  3. Далее надо подключить автосканер в разъем в автомобиле. Разъем на разных марках и моделях авто находится в разных местах. В каких-то автомобилях под рулем, в каких-то в бардачке, в каких-то у двери, и т.д.
  4. Теперь включаем блютус на телефон и нажимаем найти устройства. Сканер обычно определяется с названием четыре ноля «0000» или «1234». Пока соединение подключается, на экране будет моргать значок машины. Как только устройство соединится, мигать перестанет.
  5. Для того, чтобы сканер видел датчики, надо нажать на значок шестеренка, потом настройка, потом управление дополнительными PID, потом добавляем нужные датчики. Дополнение ПИД не всегда бесплатный. Например, для машины KIA (Киа) такое дополнение платно, в плей маркете покажет цену сразу.

Какие гаджеты совместимы с этим прибором

Самая распространенная проблема с ELM327 заключается в том, что некоторые бюджетные сканеры имеют несанкционированные копии микроконтроллера. Эти чипы часто демонстрируют странное поведение. Кроме того, даже легальное оборудование отказывается работать с некоторыми аппаратами

Если пользователь хочет использовать гаджет iOS или Андроид в качестве диагностического прибора, то ему следует обратить внимание на вышеуказанные проблемы

Средства сканирования, которые включают микроконтроллер ELM327 и чип Блютуз, могут соединяться со многими устройствами, но есть определенные ограничения. В основном с этим инструментом работают смартфоны, планшеты и ноутбуки. Самый удобный способ осуществить подключение ELM327 Bluetooth — подсоединить сканер к телефону. Но не все смартфоны поддерживают данную технологию. В черный список попадают продукты Apple iOS, такие как iPhone, iPod Touch и iPad.

Причина, по которой вышеуказанные девайсы обычно не работают со сканерами ELM327, заключается в том, что у них своеобразный подход к обработке сигнала Блютузом. Большинство Bluetooth-сканеров не могут соединиться с продуктами Apple, и это означает, что их обладателям лучше использовать протоколы USB и Wi-Fi. Исключение составляют устройства Jailbroken, но их использование может привести к появлению неприятных побочных эффектов. В отдельных случаях у других смартфонов тоже могут возникать проблемы со сканерами ELM327. Обычно эти проблемы связаны с несанкционированными копиями микроконтроллеров, которые не содержат обновленный код.

Характеристики и возможности сканеров

  1. Bluetooth связь для подсоединения практически к любым современным устройствам и проведения качественной полноценной диагностики. Работает все безошибочно, просто и очень удобно.
  2. Наличие множества приложений и программ для компьютеров и смартфонов, что позволяет без затрат времени диагностировать машину прямо на ходу, выявлять распространенные проблемы и вовремя реагировать на возникновение неполадок.
  3. Простейшее подключение. Достаточно вставить устройство в диагностический разъем под рулевой колонкой и установить понравившееся приложение. Вы можете использовать любую программу, функционал которой для вас понятен и удобен.
  4. Профессиональные данные. Сканер автомобильный ELM 327 дает полнейшую информацию о состоянии вашей машины, считывает показания практически со всех установленных датчиков. Это значит, что вы сможете сэкономить на услугах диагностики на СТО.
  5. Минимальный комплекс необходимых настроек. Ничего настраивать вам не придется. Достаточно выбрать качественный вариант ПО, чтобы получить полноценные инструкции. Все настройки будут произведены максимально быстро и в автоматическом режиме.

Устройство и диагностика с помощью беспроводного Bluetooth автосканера

Перед тем как купить адаптер ELM327 Bluetооth, ознакомимся с технической стороной вопроса, рассмотрим всё по порядку. Что такое автосканеры ELM327? На самом деле так называется микросхема. Разработан контроллер канадской фирмой ELMElectronics. Внутренняя архитектура чипа считывает и преобразовывает данные по протокола авто любых марок в код, который расшифровывается программой.Чтобы считать информацию, требуется её получить, а далее преобразовать, как раз для этого нужен контроллер OBD II — «мостик» между бортовым компьютером/ЭБУ автомобиля и адаптером ver. 1.5 ELMЗ27.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
