Воздушная заслонка карбюратора: принципы настройки

Регулировка холостого хода карбюратора на УАЗе

К 151 «Пекар» не имеет винта качества, как его приемник ДААЗ 4178. Автомобиль не предусматривает установки тахометра, поэтому подключить его нужно будет самостоятельно на время выполнения работ. Теперь запустите мотор и прогрейте его до рабочей температуры.

Следующий порядок действий таков:

• Как на видео, при помощи винта количества и винта регулировки дроссельной заслонки, выставите нужные обороты холостого хода.
• Несмотря на отсутствие винта качества, система предусматривает обогащение и обеднение смеси путем регулировки количества подаваемого воздуха. Для этого установлен механизм регулировки положения дроссельной заслонки.
• После того, как обороты составят 800-900 об/мин, необходимо винт качества закручивать до того момента, когда двигатель начнет немного поддергивать. Такой режим является самым экономичным и оптимальным, с точки зрения сохранения мощности и убережет от неисправности, связанной с запуском.

Остались вопросы по регулировке холостого хода? Тогда посмотрите этот видео материл поможет их развеять!

Регулируем устройство пуска:

Эти работы можно выполнить прямо в автомобиле. Но придется предварительно снять крышку фильтра.

Выворачиваем пробку . Под ней находим винт регулировки.

Если работу проводите, не вынимая карбюратор из автомобиля, вытяните «подсос». Если же устройство у вас в руках, жмите на трехплечий рычаг. После того, как заслонка полностью закрылась, тягу до упора утапливаем его.

Смотрим, каков зазор выставлен между камерой и воздушной заслонкой. В этом нам поможет сверло на 5,5 миллиметра.

При необходимости производим настройку, с помощью отвертки провернув регулировочный винт.

1. Возвращаем пробку обратно.
2. Теперь нужно проверить расстояние между камерой и дроссельной заслонкой. Требуемый размер – 1 миллиметр. Для этого подойдет сверло с подобным диаметром. Настройка зазора производится с помощью тяги, которая либо переставляется в иное отверстие, либо подгибается.

Поплавковый механизм

Карбюратор «Солекс» 21073, на «Ниву» устанавливаемый, имеет поплавковую камеру из двух секций. Они находятся по обе стороны от основных камер устройства. Система представляет собой два поплавка из эбонита, которые закреплены на рычаге.

Последний качается на оси, запрессованной в приливах крышки прибора. На кронштейне имеется язычок. Элемент через специальный шарик нажимает на иглу игольчатого клапана. Поплавковый механизм служит для регулировки уровня топлива, необходимого для нормальной работы карбюратора. Игольчатый клапан — неразборного типа. Он не ремонтируется. Корпус клапана устанавливается на резьбе в карбюраторной крышке. Шарик сохраняет иглу от ударов при движении машины. Если камера окажется пустой (например, если водитель использует ГБО), тогда поплавки будут стучать.

Плавают обороты

Одни из наиболее частых неисправностей карбюратора на ВАЗ 2109 являются плавающие обороты. Подобные проблемы появляются на автомобиле, который прошел достаточно внушительный километраж.

Определить тот факт, что плавают обороты холостого хода на ВАЗе 2109, не сложно. Для этого включите холостой ход и поочередно запустите разные механизмы. Если обороты начнут плавать, требуется оперативно решить эту проблему.

Причин плавания холостого хода существует три:

Засорился жиклер

На это, кстати, специалисты рекомендуют обращать внимание в первую очередь;
Перегорело питание электромагнитного клапана;
Отсутствует питание электромагнитного клапана.. Если проблемы с карбюратором в итоге были обнаружены, настройку и регулировку можно выполнить самостоятельно, заручившись помощью друга

Если проблемы с карбюратором в итоге были обнаружены, настройку и регулировку можно выполнить самостоятельно, заручившись помощью друга.

Здесь лучше работать в четыре руки. А вот на станции технического обслуживания не спешите. Они возьмут за свои услуги много денег при относительной легкости работы, которую можно выполнить своими руками.

Чтобы карбюратор не создавал вам проблем, старайтесь использовать качественное горючее, смазывать винты качества, проверять исправность троса воздушной заслонки. Последний, кстати, требует периодической замены.

ЧИСТКА ЖИКЛЁРОВ

Перед регулировкой карбюратора необходимо очистить каналы и жиклёры от грязи и отложений. Для этого необходимо:

• выкрутить топливные и воздушные жиклёры;
• замочить их в ацетоне или каком-либо другом средстве для очистки карбюратора на десять минут;
• продуть жиклёры сжатым воздухом;
• установить очищенные и высушенные жиклёры в карбюратор.

Перед регулировкой карбюратора необходимо вынуть и промыть все воздушные и топливные жиклёры

Карбюратор ВАЗ 2106 представляет собой довольно сложное устройство, состоящее из множества мелких элементов. Тем не менее промыть жиклёры и сетчатый фильтр, а также произвести регулировку подачи топливно-воздушной смеси сможет любой автовладелец. Для этого необходимо лишь последовательно выполнять инструкции специалистов.

Когда нужно регулировать дроссельные заслонки?

Регулировать заслонку первой камеры необходимо:

• После любой работы производимой со снятием карбюратора, сюда так же входит его замена.
• А так же если производились какие либо работы связанные с заменой троса привода.
• Еще при неправильной регулировки обоих заслонок, автомобиль может развивать неполную мощность из-за того что дроссельные заслонки неполностью открываются.

Когда нужно и вообще нужно ли регулировать заслонку второй камеры?
Вообще по сути регулировать дроссельную заслонку второй камеры смысла нет, её следует лишь в некоторых ситуациях немного приоткрыть, что бы топливо которое на неё попадает не задерживалось. Как это сделать вы сможете найти в этой же статье, но только чуть ниже. (Рубрика называется: «»)

Где находятся обе дроссельные заслонки и воздушная заслонка?

• Воздушная заслонка располагается в самой верхней части карбюратора, это можно отчетливо видеть на фото приведенному ниже:

• А обе дроссельные заслонки располагаются во внутренне части карбюратора в самом низу. Порой их иногда бывает очень трудно заметить невооруженным глазом, особенно тяжело их заметить в темноте.

Примечание!
Вторая дроссельная заслонка располагается в камере где находится воздушная заслонка, точно на таком же расстояние как и первая заслонка!

Зачем нужны чистка и регулировка карбюратора

Заводские настройки карбюраторов Солекс/Озон рассчитаны на определенное качество топлива и усреднённую манеру езды водителя, и производятся на конкретном двигателе. И если автомобиль эксплуатируется в соответствии с инструкциями производителя и на качественном топливе, то регулировки карбюратора можно избегать достаточно длительное время.

При этом параметры содержания вредных веществ в выхлопных газах нужно проверять на техническом осмотре с периодичностью от двух лет (если машина не старше 7 лет) до одного года (что для автомобилей с карбюраторным двигателем более вероятно).

Процесс регулировки карбюратора осуществляется двумя винтами и вполне может быть выполнен самостоятельно (во всяком случае, на исправно работающем карбюраторе). Рекомендуем посмотреть видео в конце статьи.

Операции здесь простые: последовательным закручиванием винтов качества и количества добиваются устойчивой и плавной работы двигателя в диапазоне 800-900 об/мин (для зимнего времени рекомендуется диапазон 900-1000 об/мин).

При самостоятельной регулировке карбюратора необходимо помнить, что она производится на прогретом двигателе.

Иное дело, когда проявляются неисправности, которые могут быть связаны с работой карбюратора. Чаще всего это перелив бензина в поплавковой камере и неустойчивые обороты на холостом ходу. В первом случае необходима регулировка положения поплавка (соответственно игольчатого клапана) либо замена деталей камеры, а во втором чаще всего виноват не карбюратор, а «заедание» троса «газа», которое необходимо устранить.

Иногда неисправности карбюратора могут проявляться в провалах и рывках при езде или вялом наборе мощности. Однако схожие симптомы могут происходить и из-за неисправностей системы зажигания или топливоподачи, поэтому прежде чем разбирать карбюратор необходимо убедиться в исправности этих систем.

Качество топлива также может значительно влиять на работоспособность карбюратора, поэтому необходимо периодически (хотя бы раз в 50 тыс. км, а при заведомо плохом топливе чаще) чистить его от загрязнений и отложений. Средств для очистки сейчас достаточно много, следует только помнить, что наиболее агрессивные из них могут причинить вред неметаллическим деталям (например, материалу диафрагм).

Во избежание попадания внутрь карбюратора тканевых остатков удаление старого топлива обычно производят резиновой грушей.

Для очистки жиклёров обычно будет достаточно продуть их сжатым воздухом, и только в запущенных случаях может понадобиться прочистка с помощью мягкой медной проволоки.

Как отрегулировать «Солекс» ДААЗ 2108–1107–10

Процесс настройки и корректировки работоспособности карбюраторного механизма целесообразно начинать с поплавкового отсека. Это связано с тем, что здесь находится топливо, уровень которого должен быть строго фиксирован. Если уровень бензина ниже или выше нормы, то регулировка других компонентов становится бессмысленной.

Регулировка поплавка

Порядок выполнения регулировки включает в себя несколько этапов:

1. Сначала завести мотор и дать ему поработать в течение 3 минут, после чего заглушить.

2. Снять короб воздушного фильтра и убрать его в сторону, так как он препятствует свободному доступу к карбюратору.

3. От корпуса «Солекса» первым делом отсоединить патрубок, через который подаётся бензин.

4. Открутить плоской отвёрткой пять винтов на крышке, чтобы её снять.

5. Измерить расстояние от края поплавковой камеры до уровня топлива. Оно должно быть равным 25.5 мм. В случае если имеются различия, потребуется выставить нужный параметр посредством подгибания кронштейна поплавка.

6. А также потребуется выставить ось поплавка таким образом, чтобы он мог свободно перемещаться.

7. Регулировка поплавковой камеры и поплавка на этом считается завершённой.

Регулировка устройства пуска

Отрегулировать карбюратор на ВАЗ 2108 и 2109, как и произвести его ремонт, можно и своими руками. Эта работа должна выполняться на карбюраторе, который был снят с мотора и установлен на ровной поверхности. Если диафрагма пускового механизма была повреждена, то необходимо изначально провести её замену и только после этого приступать к регулировочным работам:

1. Провернуть рычажок регулировки воздушной заслонки и полностью её закрыть.

2. Опустить шток пускового механизма лезвием отвёртки и держать в таком положении.

3. Измерить ширину зазора между заслонкой и стеной камеры. Имеющийся показатель должен быть равен 1 мм. Если это не так, то потребуется корректировка.

4. Нужно будет ослабить контргайку, которая размещена на поверхности насоса-ускорителя и попутно отвёрткой провернуть винт качества. Если поворачивать винт в одну сторону, то зазор будет увеличиваться, при повороте в другую — уменьшаться.

5. Ещё раз замерить толщину зазора.

6. По такому же принципу производится регулировка воздушной заслонки на второй камере.

Измерить ширину зазора можно с помощью сверла с диаметром 1 мм

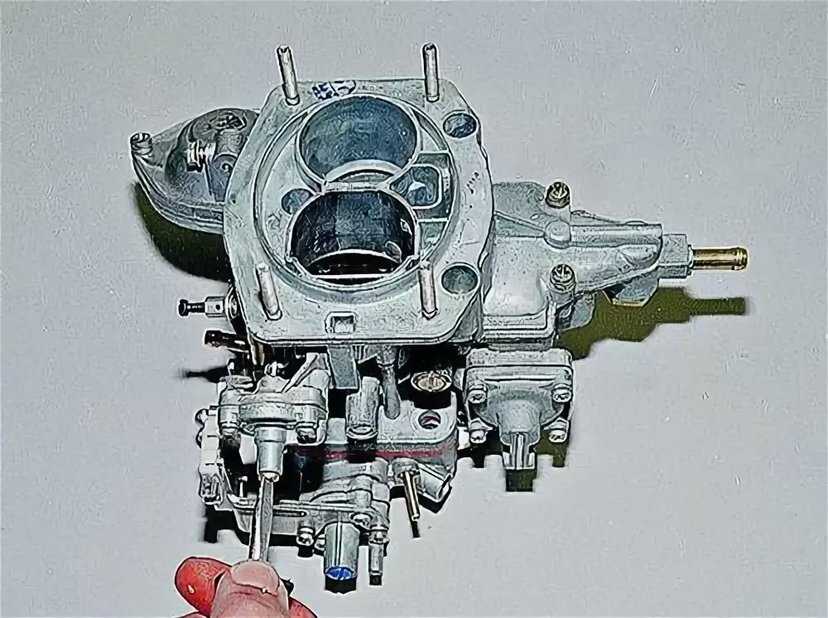

Как отрегулировать холостой ход

Эта процедура может быть проведена только на установленном в машине карбюраторе, после того, как двигатель хорошо прогрелся. При этом воздушный фильтр уже не станет препятствовать доступу, поэтому остаётся на своём месте под капотом:

1. Заглушить мотор.

2. До конца завернуть винт качества топливовоздушной смеси, а затем отвернуть его не более, чем на четыре оборота.

3. Снова завести мотор, попутно включить все осветительные приборы, акустику и печку для увеличения потребления энергии.

4. Работая винтом количества нужно выставить количество оборотов работающего мотора на 750–800 в минуту.

5. Винтом качества выставляется максимальный показатель холостого хода — 900 об/мин (в зимний период допускается увеличение этого параметра до 1000 об/мин).

6. После этого нужно будет закрутить винт качества обратно, пока не почувствуются перебои в работе двигателя. В этот момент нужно будет остановиться и сделать назад один оборот.

Регулировка холостого хода на ВАЗ 2108/2109 необходима для того, чтобы автомобиль показывал стабильную работу в установленном режиме без высокого потребления топливовоздушной смеси.

Как можно проверить уровень топлива?

Самое главное условие стабильной работы поплавка карбюратора — его свободное перемещение на оси и одновременно с этим важна герметичность корпуса

Следует обратить внимание, что игла клапана должна двигаться абсолютно свободно, без всяческих заеданий. А в тех случаях, когда они происходят, проблема оказывается в нарушении целостности корпуса поплавка — в этом случае регулировка уровня топлива в поплавковой камере будет практически невозможна

Как проверить герметичность поплавка? Сделать это можно, открыв карбюратор, вытащив поплавок и погрузив его в горячую воду. Если на поверхности появились пузырьки воздуха, что будет указывать на повреждения. Чтобы устранить неисправность, в этом месте делают прокол и просто удаляют остатки воды и топлива из поплавка. После этого остается лишь просушить и запаять отверстие. Подобная регулировка работы поплавка невозможна без учета его веса, которые не должен превышать 14 г (если получилось больше, нужно удалить излишки припоя).

Разновидности Pierburg

С момента запуска Pierburg 2Е в серию было произведено несколько модификаций устройства, различия между которыми хотя и можно назвать значительными, но касались они только принципов функционирования пусковой системы. Так, в серии 2Е1 реализована возможность механического (ручного) управления запуском двигателя. В серии 2Е2 появилась полностью автоматизированная пусковая система, дальнейшее совершенствование карбюратора привело к появлению серии 2Е3, в которой установлено полуавтоматическое устройство холодного пуска силового агрегата.

Наконец, самой совершенной разновидностью модели считается серия 2ЕЕ, в которой система пуска двигателя полностью электронная.

Приобрести новый карбюратор Pierburg 2Е практически невозможно – новые модели не выпускают уже более двух десятилетий, но на рынке встречаются предложения б/у устройств, стоимость которых может варьироваться в широких пределах в зависимости от модификации и состояния.

Ремонт карбюратора солекс

Ремонт карбюратора Солекс

Если ДВС стал работать неустойчиво (появились провалы при разгоне, спокойной езде, работе на ХХ) или замечен в повышенном аппетите не стоит сразу же бежать и покупать ремкомплект на solex. Возможно, устройство достаточно хорошенько осмотреть и отрегулировать. Прежде всего, осмотрите диффузоры и заслонки дросселей на предмет сторонних предметов и герметичности закрытия. Если все в норме, выверните электромагнитный клапан и снимите жиклер ХХ. Тщательно очищаем его от грязи с помощью чистящего средства и сжатого воздуха. Крышка также подлежит очистке, а заодно проверьте целостность диафрагмы холодного пуска и её зазор т.к. надрыв механизма входит в список основных неисправностей. Далее внимательно осмотрите поплавок поплавковой камеры, его уровень и геометрию. С помощью картонки убедится в том, что поплавок не соприкасается со стенками камеры. Настройка уровня и хода достигается регулировкой язычков поплавка.

Если повреждена прокладка, её нужно заменить. Для проверки герметичности запорного клапана достаточно в него подуть, закрыв отверстие языком.

Устанавливать электромагнитный клапан на место нужно аккуратно, смазав уплотнительное кольцо маслом, чтобы не повредить резьбу и точно чувствовать момент касания жиклера ХХ своего седла в крышке. Стоит также проверить усилие затяжки гаек карбюратора к впускному коллектору, не забывая проверить работу привода педали газа. Если при максимально утопленной педали дроссельные заслонки открыты не полностью (не стоят вертикально), нужно подрегулировать положение троса крепежными гайками. Обязательно оставьте небольшой отрезок троса под свободный ход, чтобы он немного провисал между местом зажима и кожухом крепления.

Карбюратор Солекс в автомобиле

Далее проверяется работа насоса-ускорителя. Если распылители засорены, будет ощущаться задержка при разгоне автомобиля. Нелишним будет и проверка диафрагмы привода ускорителя и его рычага на легкость его перемещения. Сломанную или поврежденную пружину необходимо заменить.

Демонтаж топливных жиклеров из колодцев удобно выполнить деревянной зубочисткой. Необходимо запомнить их расположение для последующей сборки. Воздушные жиклеры снимаются в сборе с эмульсионными трубками. Трубки очищаются ацетоном или бензином. Допускается прочистка жиклеров тонкой медной проволокой (её диаметр должен быть меньше диаметра отверстия жиклера). При ревизии экономайзера мощностных режимов будьте внимательны и не упустите из вида пружинку для проверки диафрагмы и чистоты жиклера. Поврежденная диафрагма напоминает о себе неустойчивой работой ДВС, повышенным расходом топлива, продолжением работы мотора при полностью перекрытом винте регулировки качества смеси.

Допускается использование сжатого воздуха, специальной химии и мягкой проволоки из меди. Продувать можно все подряд, чтобы засорения выходили наружу в атмосферу, а не внутрь ДВС. Соединяя трос подсоса, перепроверьте и отрегулируйте его работу. При задвинутой рукоятке в салоне, воздушная заслонка карбюратора должна быть полностью открытой. Без веских причин не рекомендуется снимать устройство с коллектора или полностью разбирать его. А вот иметь ремкомплект в багажнике не будет лишним, он стоит смешных денег и содержит все детали, позволяющие отрегулировать устройство практически в полевых условиях. Это как раз тот случай, когда теория с практикой расходиться не может! В ремкомплект карбюратора входят все заменяемые элементы устройства, однако можно ограничиться лишь некоторыми из них: пружина и диафрагма экономайзера, пружина пускового устройства, топливный фильтр, клапан топливный, жиклеры топливные и воздушные, уплотнительные колечки, распылитель топлива.

Устройство и принцип работы, схема

Карбюратор предназначен для высокоточной дозировки топливовоздушной смеси и последующей доставки её в цилиндры двигателя.

В карбюраторе К-151 имеются 2 параллельно расположенных канала, через которые проходит очищенный воздух из фильтра. В каждом из них есть поворотный дроссель (заслонка). За счет такой конструкции карбюратор назван двухкамерным. А привод дросселя устроен таким образом, чтобы в зависимости от усилия нажатия на педаль газа (т.е. изменения режимов работы ДВС), поочередно открывалась первая заслонка, а затем вторая.

В середине каждого воздушного канала расположены конусообразные сужения (диффузоры). Через них проходят потоки воздуха, за счет которых топливо всасывается через жиклеры из поплавковой камеры.

Помимо этого в карбюраторе присутствуют следующие компоненты:

1. Поплавковый механизм. Он предназначен для поддержания постоянного уровня топлива в поплавковой камере.
2. Главные дозирующие системы первичной и вторичной камеры. Предназначены для приготовления и дозировки топливовоздушной смеси для работы двигателя на разных режимах.
3. Система холостого хода. Она предназначена для работы двигателя на минимальных устойчивых оборотах. Состоит из специально подобранных жиклеров и воздушных каналов.
4. Переходная система. Благодаря ей происходит плавное включение в работу вторичной камеры. Функционирует на переходном режиме между холостым ходом и высокими оборотами двигателя (когда дроссельная заслонка открыта менее чем наполовину).
5. Пусковое устройство. Предназначено для облегченного запуска мотора в холодное время года. Вытягивая тягу подсоса, мы поворачиваем воздушную заслонку в первичной камере. Тем самым, перекрывается канал и создается необходимое разрежение для переобогащения смеси. Одновременно с этим на небольшой угол приоткрывается дроссельная заслонка.
6. Ускорительный насос. Топливоподающее устройство, которое компенсирует подачу горючей смеси в цилиндры при резком открытии дросселя (когда потоки воздуха быстрее смеси).
7. Эконостат. Дозирующая система вторичной смесительной камеры. Представляет собой распылитель, через который происходит дополнительная подача топлива в камеру при полностью открытом дросселе (когда скорость потока воздуха в диффузоре максимальна). Тем самым нивелируется обеднение смеси на высоких оборотах двигателя.
8. Клапан-экономайзер (ЭПХХ). Отвечает за отключение подачи топлива в карбюратор на режиме принудительного холостого хода (ПХХ). Необходимость в нем связана с резким возрастанием CO (окисей углерода) в отработавших газах при торможении автомобиля двигателем. Что губительно влияет на работу двигателя.
9. Система принудительной вентиляции картера. Через нее токсичные газы из картера двигателя попадают не в атмосферу, а в воздушный фильтр. Оттуда они уже с очищенным воздухом попадают в карбюратор для дальнейшего смешивания с топливом. Но система не работает на холостом ходу, т.к. не хватает параметров разрежения для всасывания. Поэтому придумана дополнительная малая ветвь. Она соединяет штуцер отвода картерных газов с пространством за дросселем карбюратора, где действует максимальное разрежение.

Ниже представлена подробная схема карбюратора К-151 с обозначениями:

Последовательности работы систем

Работа каждого из вышеперечисленных составляющих – это гарантия отличной производительности и самого карбюратора. Так, например, поплавковая система поддерживает постоянный уровень топлива в поплавковой камере. Воздушная заслонка позволяет заводиться холодному двигателю путем обогащения топливовоздушной смеси. Система холостого хода следит за тем, чтобы обеспечивалась подача двигателя, который необходим для работы двигателя на низких оборотах, когда дозирующая система еще не работает. А вот ускорительный насос создан, чтобы происходил впрыск дополнительного топлива для предотвращения остановки и перебоев в двигателе во время разгона автомобиля (обычно это происходит при резком открытии дроссельной заслонки).

Далее – дело за переходной системой. Она нужна для включения переходного режима между холостым ходом и работой главной дозирующей системы. А вот уже последняя как раз и формирует необходимый газовоздушный туман, то есть подачу топлива к двигателю во время движения автомобиля со средними скоростями.

И, наконец, при работе двигателя под нагрузкой необходима более богатая топливовоздушная смесь, чем в обычном режиме. Именно система экономайзера обеспечит подачу дополнительного топлива.

Разобрать и доработать

Убираем пружины

Первоначально необходимо вытащить пружины из вакуумного привода — они располагаются в дроссельной заслонке первичной камеры карбюратора. После удаления пружин процесс разгона автомобиля станет легче и ускорится. Первоначальное предназначение этих пружин — это экономия топлива, но на практике это оказалось совсем не так: без пружин расход бензина на 100 км возрастёт на 0,5 литра.

Проволока в помощь

Следующим шагом следует заменить вакуумный привод дроссельной заслонки. Следует произвести замену вакуумного привода на механический.

Сделать это можно следующим образом: берём небольшого размера ровную металлическую проволоку и сгибаем один край кольцом. Ищем гайку, которая держит дроссельную заслонку, и надеваем на неё кольцо из проволоки. В результате получится выступ, который снаружи рычага теперь будет располагаться между проволокой и другим рычагом привода.

Закрепляем гайку и тестируем автомобиль в процессе резкого нажатия газа при разгоне.

Задача этого способа — одновременная работа обеих камер карбюратора.

Воздух в карбюраторе

При правильном поступлении воздушных потоков в карбюратор повышается эффективность его работы. На стоковые карбюраторы ВАЗа обычно устанавливают диффузоры с маркировкой 3,5. Их можно заменить аналогом 4,5 и, таким образом, улучшить быстроту разгона авто. Вместе с этим можно провести и замену ускорителя распылителя насоса.

Такая модернизация никак не отражается на расходе топлива, поэтому многие тюнеры дорабатывают карбюраторы «Озон» именно таким способом.

Меняем жиклёры

Процедура непростая. После такой замены в значительной степени можно улучшить качественные характеристики смеси и добиться более высокой производительности.

Но самостоятельно заниматься заменой не стоит, лучше обратиться в профессиональные мастерские, специализирующиеся на настройках и ремонте карбюраторов. Подобрать нужные жиклёры без опыта и знаний самостоятельно практически невозможно.

Тюнингуем тепловой фильтр

Отечественный тюнинг предполагает ещё один способ модернизации карбюратора. На этот раз речь пойдёт о замене шланга в системе впрыска карбюратора. Этот шланг обеспечивает поступление воздуха к тепловому фильтру.

Весь процесс модернизации состоит лишь в замене имеющегося шланга на больший по длине и подведением его непосредственно к вентилятору, тем самым обеспечивая прямую подачу воздуха и убирая воздушные завихрения в фильтре. Этим способом в значительной степени можно улучшить разгонную характеристику машины.

Важно! Если перестараться, то можно подпортить двигатель и со временем вывести из строя сам карбюратор. Воздух, минуя фильтр, несёт с собой частички грязи, воды и пыли, напрямую попадает в карбюратор и двигатель

Тюнинг карбюратора «Озон» на этом не заканчивается, существует ещё огромное количество способов сделать свой автомобиль быстрее и мощнее. В статье мы постарались привести лишь те из них, которые наиболее распространены среди владельцев карбюраторных авто, и которые вы можете смело опробовать на своей машине без особого риска.

Как устроен карбюратор К-126Г

Карбюратор состоит из трёх основных элементов:

• дроссельного узла (корпуса камер смешивания);
• поплавковой камеры;
• крышки.

К-126Г имеет две камеры для смешивания топлива с воздухом. Первая работает во всех режимах, а вторая — только при высоких нагрузках, когда первый дроссель открывается больше чем на 2/3 хода.

В крышке устройства установлена воздушная заслонка с механизмом привода, а также механизм поплавка. В камере поплавка находятся диффузоры, топливные и воздушные жиклёры, ускорительный насос, эмульсионные трубки. В дроссельный узел вмонтированы заслонки (по одной в каждой камере) и регулировочные винты. Кроме этого, там предусмотрено переходное отверстие системы холостого хода, а также каналы для воздуха и горючего.

• холодного запуска;
• холостого хода;
• дозировки.

Также в нём имеются такие узлы и механизмы:

• поплавковый механизм (поплавок, ось поплавка, игольчатый клапан);
• экономайзер (клапан, распылитель, механизм привода);
• ускорительный насос (поршень, впускной и выпускной клапаны, механизм привода).

Карбюратор К-126Г имеет двухкамерную конструкцию с поочередным открытием дроссельных заслонок

Цифровые обозначения к схеме карбюратора К-126Г

1. Ускорительный насос.
2. Главный воздушный жиклёр вторичной камеры.
3. Малый диффузор вторичной камеры.
4. Балансировочный канал.
5. Распылитель экономайзера.
6. Воздушная заслонка.
7. Распылитель ускорительного насоса.
8. Нагнетательный (выпускной) клапан.
9. Кулисный механизм воздушной заслонки.
10. Воздушный жиклёр холостого хода.
11. Малый диффузор первичной камеры.
12. Главный воздушный жиклёр первичной камеры.
13. Топливный клапан.
14. Топливный фильтр.
15. Поплавок.
16. Смотровое окно.
17. Сливная пробка.
18. Главный топливный жиклёр первичной камеры.
19. Эмульсионная трубка первичной камеры.
20. Рычаг привода дроссельных заслонок.
21. Дроссельная заслонка первичной камеры.
22. Переходное отверстие холостого хода.
23. Винт регулировки качества смеси.
24. Топливный жиклёр холостого хода.
25. Дроссельная заслонка вторичной камеры.
26. Большой диффузор.
27. Эмульсионная трубка вторичной камеры.
28. Главный топливный жиклёр вторичной камеры.
29. Обратный (впускной) клапан.

Система холостого хода

Прибор оснащен системой холостого хода. Она предназначена для обеспечения возможности работы мотора на небольших оборотах. В этот момент разрежение в диффузорах очень маленькое. Топливо не может попадать в главную дозирующую систему. На холостых оборотах мотора, топливо подается под дроссельную заслонку первой камеры карбюратора. Там разрежение достаточно сильное для образования стабильной горючей смеси.

Воздух подается через главный жиклер и эмульсионный колодец первой камеры. Затем горючее попадет к топливному жиклеру холостого хода. После этого — смешивается с воздухом, который подается из воздушного жиклера ХХ. К этому элементу кислород подается через специальный канал. Данная схема работы позволяет обеспечить двигателю плавный переход от режима нагрузки к холостому ходу и не дает топливу вытекать из поплавковой камеры.

Корректировка угла зажигания

Вялый разгон машины и неустойчивость ХХ также часто связаны с неправильно выставленным зажиганием, в основном такую процедуру выполняют в автосервисах на специальной аппаратуре. Но при желании корректировку несложно произвести самостоятельно, к тому же и без стробоскопа, причем, достаточно точно:

• на остановленном двигателе ослабляем три гайки крепления трамблера (третье крепление находится внизу, его сверху не видно);
• заводим машину, поворачиваем прерыватель-распределитель по часовой стрелке (на «+»), и если стояло позднее зажигание, обороты ХХ будут заметно увеличиваться;
• выбираем оптимальное положение трамблера (работа ДВС должна быть ровная, без сбоев), винтом количества уменьшаем число оборотов, глушим мотор, фиксируем прерыватель-распределитель пока одной гайкой, проверяем результаты корректировки зажигания на ходу.

Если при большой нагрузке и резком разгоне начинают заметно «стучать пальцы» (появляется детонация двигателя), следует трамблер немного подвинуть на «минус», затем еще раз проверить машину на ходу. Так можно достаточно точно выставить зажигание, и даже порой лучше, чем со стробоскопом.

Модели карбюраторов, которые устанавливались на УАЗ-452

«Буханки» с первого дня своего выпуска оборудовались карбюраторами типа К-126, К-129 и их модификациями. Так продолжалось до 1985 года, когда автомобиль был полностью модернизирован. Одновременно с новыми, более мощными двигателями на УАЗ-452 стали устанавливать карбюраторы К-131 и, К-151, а также многочисленные их усовершенствованные версии.

Но наиболее простым, надёжным и ремонтопригодным из них оказался карбюратор К-126, который ко всему прочему, был самым экономичным. Если двигатель с К-131 и К-151 потреблял в среднем 15–17 литров бензина на сто километров, то К-126 позволял сэкономить 3–4 литра. Все последние модели карбюраторов УАЗ-452 взаимозаменяемы, разве что для К-126 требуется дополнительная прокладка между его «пятой» и впускной трубой.

Линейка К-126 — это поколение карбюраторов, выпускавшихся заводом «Ленкарз» (г. Ленинград), который впоследствии стал знаменитым «Пекаром». Первые модели двухкамерных К-126 были изготовлены в 1964 году для нового мотора ЗМЗ-53, сменившего морально устаревший ГАЗ-51.

Карбюраторы К-126Г отличаются надёжностью и экономичностью
