Как отремонтировать вариатор своими руками, + калибровка

Особенности езды при вариаторе

Самый главный принцип использования такого вида коробки заключается в том, что надо прогревать ее, если на улице низкая температура. Это связано с тем, что используемое в ней масло имеет свои особенные характеристики. Когда на улице холодно, происходит охлаждение масла, оно становится вязким, и нужно время, чтобы оно распространилось по всей трансмиссии.

Чтобы ездить на вариаторе, когда на улице сильный мороз, на прогрев должно уйти примерно 30 минут (не менее), а после можно безопасно управлять авто. Но и при движении некоторое время нужно соблюдать определенные правила. Эксплуатация на первых 5 км должна быть очень аккуратной, ездить надо без резких рывков. Это нужно, чтобы смазка распределилась на всю систему.

Замена масла необходима каждые 40 000 км. Обязательно применяйте только качественную жидкость, так как вариатор служит правильно только с ней. На Кашкае вариатор имеет свои особенности и «придирки» к качеству гидравлической жидкости.

Есть несколько правил при обгоне и поворотах на вариаторе Ниссан. Данный тип трансмиссии откликается на повышение оборотов двигателя. Следовательно, чтобы поменять передаточное число, потребуется повысить обороты. После вариатор, следуя выбранному режиму, сделает требуемые от него действия, хотя и с маленькой задержкой.

Исходя из этого же правила, управляемый обгон нужно делать, когда прибавили оборотов. А когда будете проходить повороты, надо нажать на газ точно в момент, когда поворачиваете руль.

Если пользоваться вариатором правильно, то эксплуатировать его можно много лет.

Мы рекомендуем прогревать вариатор. Как это правильно делать?

Итак эксплуатация холодного вариатора, особенно при очень низких температурах, вредна. Прогревать его желательно. Но среди владельцев автомобилей с вариатором нет единого мнения о том, как правильно прогревать авто с такой коробкой. На специализированных форумах постоянно идут споры о способах прогрева. При этом многие автовладельцы пытаются применять правила прогрева классической АКПП к вариаторам, а это в корне не правильно.

Прогрев в движении

Один из вариантов прогрева – это прогрев в движении. Смысл в том, что вы сразу начинаете движение без прогрева, но определенное время не «насилуете» авто. То есть передвигаетесь аккуратно, без резких разгонов и торможений, педаль газа нажимаете плавно, до высоких оборотов двигатель не разгоняете, на большой скорости не передвигаетесь. Кто-то ездит так всегда.

В этом случае и двигатель и вариатор прогреваются постепенно по мере движения, а щадящий режим «на холодную» не позволяет сильно изнашивать механизмы.

Прогрев на стоянке

Этот способ требует от вас дополнительных 5-20 минут до момента выезда. Выходим пораньше, заводим авто и сидим ждем, пока все прогреется.

Классический прогрев и начало движения только после того, как двигатель автомобиля нагрелся. А вместе с двигателем греется и вариатор, так как они собраны вместе.

Этот способ фактически используется всеми, у кого установлен автозапуск двигателя с пульта сигнализации. Правда вариатор прогревается хуже, потому что он только принимает тепло от двигателя. Сам вариатор тепло не выделяет при отсутствии движения. Фактически вариатор до конца прогреется только после начала движения.

Неправильный прогрев по аналогии с автоматической КПП

Многие привыкли прогревать АКПП на стоянке переключая его в режим «Drive
», либо поочередно переключая режимы «P-R-N-D»
и обратно. И по аналогии, а иногда и по чьему-то совету, начинают также прогревать вариатор. Да, для классической АКПП это правильный способ, так как он позволяет при переключении режимов «разогнать» масло по всем каналам «автомата». Но устройство вариатора кардинально отличается от классического автомата, поэтому переключение режимов практически ничего не меняет и не улучшает прогрев. Разве что, перед началом движения в мороз можно на несколько секунд воткнуть режим «
N
» (нейтраль), чтобы немного расшевелить стартовую гидромуфту (сцепление вариатора). Таким образом, дергать туда-сюда режимы коробки смысла нету, лучше просто подождать прогрева.

Правильный прогрев – это комплексный прогрев на стоянке и затем в движении.

Такой прогрев в холодный период будет залогом долгой и надежной службы вашего вариатора.

Время прогрева должно зависеть от внешней температуры. Приводим сводную таблицу правильного прогрева вариаторной коробки передач:

Температура воздуха

Предварительный прогрев на стоянке

Прогрев в движении

Выше 0 градусов

Не требуется

Не требуется

От 0 до -5 градусов

Не требуется

3-4 минуты

От -5 до -10 градусов

От -10 до -15 градусов

10-15 минут

От -15 до -23 градусов

10-15 минут

15-20 минут

От -23 до -30 градусов

15-20 минут

20-30 минут

От -30 до -35 градусов

20-30 минут.

Эксплуатация только по необходимости.

30-40 минут.

Желательна эксплуатация в щадящем режиме весь путь.

Ниже -35 градусов

Эксплуатация вариатора на свой страх и риск.

В таблице указаны примерное время, так как длительность прогрева очень сильно зависит от мощности и конструкции двигателя. Но ориентируясь на эти цифры можно составить свой план прогрева руководствуясь текущей температурой двигателя вашего автомобиля и своими ощущениями.

Тогда ваш вариатор будет вас только радовать своими достоинствами.

Напишите о своем опыте эксплуатации вариатора в морозы.

Автомобиль — это не только двигатель, но и трансмиссия, а так же другие важные узлы и агрегаты. Поэтому для правильной эксплуатации зимой недостаточно завести мотор и поехать

Важно соблюдать правила использования коробки передач, иначе поломок не избежать. Ведь порой алгоритмы прогревания одной трансмиссии противопоказаны для другой. Как же быть?

Как же быть?

Что чаще всего ломается в вариаторах?

Как я уже говорил, чаще всего у «вариков летят» шкивы подшипники и ремень.

Ремень представляет собой прочную цепь, состоящую из пластин (у пластинчатого) или штифтов (у штифтового). Основной проблемой пластинчатых ремней является износ боковых пластин, у штифтовых изнашиваются поперечные штифты.

Износ шкивов большинство сервисов решают путем их шлифовки, однако такая «косметика» не дает значительного эффекта, более того бытует мнение, что после таких процедур срок службы шкивов значительно сокращается. Сегодня данную методику практически никто не использует, так времена меняются и сегодня нет необходимости что-либо восстанавливать, любые запчасти, даже для самых «неходовых» коробок можно без проблем достать.

Подшипники и шкивы вариаторов в большинстве случаев меняются хотя есть среди вариаторов и такие, в которых это сделать невозможно или крайне сложно, по этой причине выполняется полная замена узла в сборе. Проблемы с подшипниками, как я уже говорил выше, дают о себе знать характерным гулом, который слышен при определенных условиях. Такой ремонт вариатора уже не является чем-то немыслимым и выполняется на большинстве СТО. Подшипники дифференциала выходят из строя по причине перегрева, однако большой проблемы в этом нет, подшипники меняются, равно как и ремень, процедура стандартная и сегодня найти специалиста, который правильно ее выполнит не составит труда.

Также к распространенным поломкам можно отнести износ посадочного места редукционного клапана, расположенного в корпусе маслонасоса. В данном случае причина неисправности вариатора заключается в том, что металлическая пыль, попадая на рабочие поверхности, приводит к нарушениям в работе узла. Клапан начинает клинить, в результате давление масла выходит из-под контроля, шкивы начинают не совпадать, а ремень начинает проскальзывать.

Гидротрансформатор вариатора в отличие от «автоматовского» не ремонтируется, однако и ломается он гораздо реже. Блоки управления вариаторной коробкой также реставрируются и перепрошиваются на фирмах, которые специализируются на данном типе услуг. Но следует отметить, что данная поломка встречается тоже крайне редко. Одним из важнейших моментов во время проведения ремонтных работ является тщательная промывка системы охлаждения вариатора. Нередко встречались случаи, когда не выполнив данный пункт, весь ремонт вариатора был насмарку.

Капитальный ремонт вариаторной коробки переключения передач удовольствие недешевое и зачастую цена варьируется в диапазоне от 100 до 200 тыс. руб. в зависимости от марки авто и сложности работы. Это при том, что за эти деньги можно купить новый вариатор или как минимум бу. Также следует отметить, что за вышеуказанную сумму можно отремонтировать две АКПП.

Надежность

Во многих машинах Кашкай 2021 года стоят вариаторные коробки от японского завода Jacto. Хорошая гарантия на вариатор дается производителями данного устройства тем компаниям, которые скупают их. На Ниссан Кашкай этот завод дает гарантийный ресурс использования на 120 000 км пробега

Но сам Ниссан немного приуменьшает ресурс и дает гарантию на 100 000 км на все авто с вариатором, принимая во внимание то, что работать будет весь автомобиль со всей нагрузкой, а не только сама коробка передач

Но по расчетам специалистов реальный ресурс CVT Nissan Qashqai чуть больше официального. Он составляет от 130 000 км до 200 000 км, однако такое долгое и надежное служение возможно только тогда, когда радиатор своевременно промывают, а также осуществляются правильные переключения (то есть полная остановка) и замена трансмиссионного масла, когда это потребуется.

Естественно, если нагрузка будет повышенная, то надежность вариатора уменьшается, а с ним и срок службы.

Проверка слуха

Наиболее часто встречающаяся проблема – это изнашивание подшипников конусов. При этом появляется необычный гул. Как правило, бывает, это случается по достижении пробега в 50 000 км. Сменить все 4 подшипника с необходимыми дополнениями будет стоить около 35 000 рублей.

При этом, изнашивание насечек стальных пластин ремня может привести к крайне печальным последствиям на дороге, так что замена ремня не будет лишней при любой перестановке подшипников. Эта проблема часто встречается у моделей «Nissan Qashqai», иногда – у «Nissan X-Trail», а у «Mitsubishi Outlander» эта неисправность проявляется только после 150 000-200 000 км пробега.

подшипники вариатора RE0F10A (JF011E)

С заменой подшипников не следует тянуть – при качественной шумоизоляции и отсутствии внимания водителя они могут сломаться, а конус – лопнуть.

Но если они шумят, то шумят они по разным причинам. Прежде всего, изношенные частички контактируют с функциональной поверхностью и таким образом отрицательно влияют на скорость ее разрушения. Они неизбежно туда проникают, так как преграды в виде пары масляных фильтров и магнита недостаточно для их удержания.

При этом, жизнь подшипникам можно продлить, меняя масло через каждые 50 000, а лучше – через 30 000. Но этот вывод основывается только на некоторых наблюдениях, многие специалисты не видят здесь связи. Какие-то вариаторы спокойно живут до 100 000-120 000 км пробега, а какие-то при тех же условиях использования шумят уже по прошествии 50 000 км. Значит, дело в низком качестве подшипников. А иногда подшипники не справляются со своей работой и ее объемами и изнашиваются из-за этого.

Масляный насос начинает работать непосредственно с запуском двигателя. Это единый механизм, который требует замены при выходе редукционного клапана из строя. Тем временем, уже испорченный и запущенный клапан достать очень сложно. Для того, чтобы масло не перегревалось, встроен теплообменник жидкости, ликвидирующий высокую температуру с помощью охлаждающей жидкости.

масляный насос вариатора

Что касается замены масла, то единого мнения не существует. К примеру, концерн «Renault-Nissan» до 100 000 км пробега (при действии гарантии) советует просто следить за корректным уровнем масла, а «Mitsubishi» просят менять его по достижению 75 000 км пробега.

Следует учесть, что для вариаторов даже масло изготавливается особое – с пометкой «CVT». «Nissan» производит «NS-2», а «Renault» советует «ELFMATIC CVT». «Mitsubishi» рекомендует DiaQueen CVT-J1. Наиболее популярно среди них масло «NS-2», продается по 4 л. Но в сущности, все эти масла имеют одну основу. Тем не менее, использование обычного масла для автоматов в вариаторе недопустимо. Хотя существуют некоторые такие вариаторы, но это, скорее, нетипичные примеры.

Количество масла также рассчитывается из потребности двигателя и вида привода. К примеру, заднеприводному «Nissan Qashqai» с мотором объемом 2 литра при отсутствии масляного радиатора будет нужно примерно 4,2 л. Помимо этого несколько литров по-прежнему находится в гидросистеме и трансформаторе – это масло невозможно слить, а для полной смены масла пользуются особой установкой, и при таких условиях масла нужно больше в 2–3 раза.

Периодичность обслуживания CVT Nissan Qashqai

По регламенту замену трансмиссионного масла в Ниссан Кашкай вариатор первого поколения требуется производить после каждых 60.000 км. Но, учитывая наши реалии и дороги, лучше сократить пробег между заменами до 30-40 тысяч.

Если в вариатор JF011e можно лить масло спецификации NS-2, то модель JF015e воспринимает только масло NS-3. Вариаторам JF016e и JF017e требуется только чистое трансмиссионное масло, они к этому очень чувствительны. Согласно руководству пользователя замена производится каждые 90.000 км, но не стоит забывать, что регламент не учитывал качество наших дорог, так что менять масло нужно чаще – раз в 50-60 тысяч километров.

В вариаторах JF016e и JF017e вместо бывших когда-то в ходу степ-моторов за переключение передач отвечают салениоиды-регуляторы, которые слишком легко забиваются стружкой и грязью. Некачественное масло, равно как и слишком редкая его замена на этих моделях вариатора может привести к тому, что менять придется весь гидроблок, стоимость которого почти такая, как и стоимость вариатора. Так что если на вариаторном ниссане вдруг пропала задняя скорость, значит масло точно давно пора поменять.

Нового масла понадобится 2 канистры по 4 литра – в коробку входит 7,5 литров смазки

Обратите внимание, чтобы масло соответствовало требованиям к качеству, указанным производителем

Произвести замену трансмиссионного масла своими руками возможно, особенно если в наличие есть необходимый инструмент и прокладки. Но если уверенности в своих силах или желания заниматься этим делом нет, лучше обратиться в сервис. Там все сделают правильно, быстро и недорого. Заодно нелишней будет диагностика вариатора, потому что основные проблемы можно увидеть только с ее помощью.


Вариатор Ниссан

Какие пробеги критичны

Во многом надежность того или иного вариатора будет зависеть больше от манеры езды и добросовестности обслуживания, однако кое-какие усреднённые значения отследить можно. К примеру, неплохим ресурсом отличились «цепные» трансмиссии Multitronic и Lineatronic в исполнении Volkswagen и Subaru соответственно. Средний срок службы этих коробок около 250 000 км.

Чуть меньше ходят японские вариаторы Aisin, которые постепенно захватывают модельный ряд Toyota, оставив временное право для существования традиционных АКПП только на тяжелых внедорожниках. Самая популярная версия Aisin K111 служит примерно 230 ткм.

Продукция компании Jatco (Nissan) в мире самая популярная. Их вариаторы разошлись тиражом более миллиона и устанавливаются на Nissan, Mitsubishi, Dodge, Peugeot, Citroen и некоторые другие марки. Они менее ресурсные. Если взять их самую массовую версию JF011E, то последние её модификации в среднем проезжают 180 ткм, а вот у её последователя JF015E эта отметка скатилась до 150 ткм, хотя по поведенческим показателям эту коробку можно перепутать с традиционным автоматом. Получилось что-то типа «шаг вперёд и два – назад».

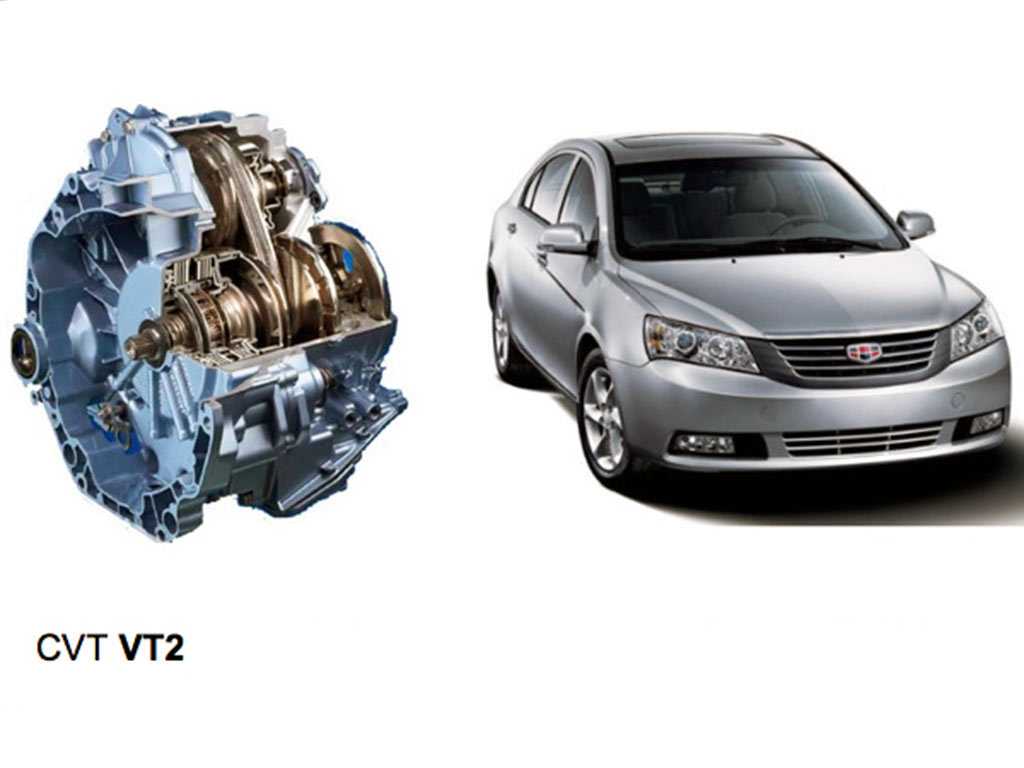

Бельгийские коробки VT2, устанавливаемые на китайские автомобили Geely, заканчивают список скромным показателем в 100 ткм. Хотя, особо аккуратные владельцы говорят, что вариатор не так плох, если сильно не нагружать трансмиссию и вовремя менять масло.

Стоит также отметить, что срок жизни одного и того же вариатора, установленного на разные модели, может отличаться в зависимости от поправок производителя. К примеру, агрегат Jatco JF011E на Mitsubishi Outlander 3 служит гораздо меньше, чем на предыдущем поколении Аулендеров или в сравнении с той же коробкой на Nissan Qashqai.

Отличия автомата от вариатора

Визуально отличить автомат от вариатора невозможно, так как разницы в размещении рычага нет. Он может быть расположен как у рулевого колеса, так и на привычном месте размещения коробки. Разницу можно почувствовать лишь при движении: на вариаторной коробке переключение трансмиссий происходит очень плавно, практически неощутимо, понять, что скорость переключена можно только по звуку работы двигателя. На автомате же скорость переключается посредством легкого рывка. На АКПП последнего поколения переключение происходит очень плавно, особенно если коробка оснащена двумя сцеплениями, например, АКПП DSG о компании Volkswagen.

Помимо звука работы и ощущения переключения вариаторная автоматическая коробки отличаются строением. Так, основой вариатора является механизм, позволяющий очень плавно менять скорость между ведущим и ведомым диском. Это происходит посредством ремня или цепи, которые соединяют диски между собой. Для вариаторов предусмотрено несколько разных типов приводов.

Автомобиль, имеющий вариатор как коробку переключения трансмиссии, имеет гораздо меньшее время разгона, при этом ускорение происходит очень плавно и практически неощутимо. Такие КПП вошли в промышленное производство относительно недавно. Также конструкция имеет меньший вес и считается очень надежной. Чтобы вы наглядно увидели, как работает вариатор, предлагаем просмотреть видео:

Что касается строения автомата, то оно несколько отличается от вариатора. Действие автомата обеспечивают шестеренки, за работу которых отвечает редуктор. Из-за сцепления этих шестеренок как раз и ощущается легкий рывок при переключении трансмиссий. Также коробки отличаются по строению. Опытный водитель сможет с первого раза отличить вариатор от автомата, посмотрев только на их строение. На видео вы можете увидеть, как работает АКПП:

Итак, отличить вариатор от автомата можно по следующим признакам:

  • маркировка на двигателе и описание в документах. Как правило, АКПП обозначают А или АТ, а вариаторную коробку передач – CVT;
  • толчки при переключении скорости. На автомате они есть, на вариаторе – нет;
  • разгон. Машина, у которой установлена вариаторная коробка, при резком нажатии на педаль акселератора, ускоряется плавно, не дергаясь. Автомат же немного подастся вперед, и вы почувствуете ускорение;
  • подъем. Если на машине АКПП, то при подъеме, если вы нажали на педаль газа, а потом отпустили, машина не покатится назад, чего нельзя сказать о вариаторной КПП.

Важно!
Если вы все же не разобрались, просмотрите документы и проверьте маркировку на двигателе, она должна совпадать с документами. Важно учитывать, что за работу как вариатора, так и автомата отвечает электроника. Поэтому осуществлять перепрошивку двигателя крайне не рекомендуется, иначе вся электроника может заработать некорректно или вовсе стереться

Даже, если вы планируете прошивать у профессионала, лучше этого не делать, так как ремонт будет стоить очень дорого

Поэтому осуществлять перепрошивку двигателя крайне не рекомендуется, иначе вся электроника может заработать некорректно или вовсе стереться. Даже, если вы планируете прошивать у профессионала, лучше этого не делать, так как ремонт будет стоить очень дорого

Важно учитывать, что за работу как вариатора, так и автомата отвечает электроника. Поэтому осуществлять перепрошивку двигателя крайне не рекомендуется, иначе вся электроника может заработать некорректно или вовсе стереться. Даже, если вы планируете прошивать у профессионала, лучше этого не делать, так как ремонт будет стоить очень дорого

Даже, если вы планируете прошивать у профессионала, лучше этого не делать, так как ремонт будет стоить очень дорого.

Основные проблемы и поломки вариатора

Несмотря на недоверие к такой коробке и вечные вопросы на форумах, надежен ли вариатор, с трансмиссией на Nissan Qashqai возникает не так и много проблем. И в основном они касаются перегрева или несвоевременной замены масла.

Чтобы избежать их, в первую очередь нужно вовремя заезжать на сервис или самостоятельно производить замену смазки и очистку трансмиссии от нагара и стружки.

Перегрева тоже избегать несложно, если знать, на что обращать внимание. Рабочая температура вариатора 75-85 градусов, может выдержать и 120, но только при непродолжительных нагрузках

Но рисковать с температурой не стоит. Охлаждение трансмиссии производится при помощи радиатора, который расположен перед основным радиатором, охлаждающим двигатель автомобиля. Из-за особенностей расположения первый радиатор загрязняется достаточно быстро, после чего и начинаются проблемы с перегревом радиатора. Если на чистоту радиатора обращать внимание и вовремя устранять загрязнение, о слишком высокой температуре можно не волноваться.

Основные виды неисправности вариатора у Nissan Qashqai:

  1. Зависание клапана масляного насоса. Во время езды это выражается в том, что автомобиль дергается, когда педаль газа нажимается плавно.
  2. Низкое качество или неисправность подшипника. При этом устройство издает неприятный и ощутимый гул. Но этот же симптом возникает и при езде на отработке (если масло слишком долго не менялось), и при перегреве вариатора. Проблема в том, что узнать, какая именно причина у лишнего звука, можно только в сервисном центре. Поэтому, если замена трансмиссионного масла не помогла, нужно срочно обратиться в мастерскую к специалисту.

Часто возникает вопрос, как проверить вариатор на предмет поломок, если в авто ничего не гудит и не дергается. Дело в том, что поврежденные детали видно только при деффектовке вариатора, поэтому лучшим решением будет периодическая диагностика на станции технического обслуживания. И если со старыми моделями первого поколения еще можно попробовать заехать к очень рукастым и знающим гаражникам, то с более поздними версиями лучше не рисковать: здесь понадобится не только знание, как вытащить щуп, но и специальное техническое и программное обеспечение и умение, как правильно пользоваться всем этим богатством. Так что обслуживание более свежих и нежных модификаций лучше оставить профессионалам.

Отдельное внимание стоит обратить на бу-шные вариаторы JF016e и JF017e. Модуль калибровочных значений в эти модели не ставился

Диск, с которого заливались калибровочные значения на заводе, владельцу автомобиля при покупке никто не передавал. Так что стоит ли покупать бывший в употреблении контрактный вариатор JF016e или JF017e и рисковать не найти сервис, способный его отколибровать? Смысл есть совершать покупку только на запчасти – снятый с битого автомобиля без данных по калибровке, он просто не поедет.

Как понять, требуется ли замена вариатора в ниссане «Кашкай»: первичная диагностика

Диагностика вариатора ниссана «Кашкай» проводится после предварительного прогрева автомобиля во время движения. Ряд инструкций по эксплуатации говорит о необходимости подключения Consult и проверки температурного датчика в трансмиссии. При этом напряжение в нем должно составлять не более 0,9 В. То есть до начала проверки КПП следует проехать на авто несколько километров. Самостоятельная проверка необходимости замены коробки вариатора в ниссане «Кашкай» заключается в последовательном выполнении следующих действий:

  • прогрев автомобиля при движении;
  • отключение от АКБ потребителей электроэнергии;
  • использование рабочего аккумулятора, заряд которого превышает 12 В;
  • отсутствие сигнализации, разрывающей штатные цепи;
  • установка рычага трансмиссии в положение «P» – Parking.

Диагностика КПП выполняется следующим образом:

  • Ключ вставляется в замок зажигания и проворачивается в положение «ON» – «включено». После появления на приборной панели контрольных ламп, следует повернуть ключ в положение «OFF». Быстро повторить это действие два раза, оставив авто включенным.
  • Зажигание включается при нахождении рычага трансмиссии в положении «P». После появления на панели приборов контрольной лампы CVT (Sport) следует выждать несколько секунд, затем выключить зажигание.
  • Выжать педаль тормоза, переключая рычаг КПП в положение «D» – Drive.
  • После этого вновь включить зажигание.
  • Педаль тормоза отпустить, рычаг переключить в положение «N».
  • При одновременном нажатии педалей газа и тормоза, рычаг переключить в положение «D».
  • Обе педали отпустить.

После стартового 2-секундного импульса контрольная лампа начнет мигать. Необходимо будет оценить 10 вспышек, часть которых будет короткой (около половины секунды), часть – более длинной (примерно секунду). Рассмотрим вариант, при котором процесс самодиагностики не активировался.

Как поменять масло в вариаторе тойота рав 4 своими руками?

При постоянном аварийном режиме вариатора ниссана «Кашкай» необходимо, в первую очередь, проверить обмотки Step Motor, расположенные на разъеме трансмиссии под АКБ. Этот разъем позволяет оценить состояние всех внутренних электронных узлов коробки. При необходимости их замены потребуется слив масла и демонтаж поддона с фильтром.

При сложных неисправностях, требующих замены вариатора «Ниссан Кашкай 2.0», но не проявляющихся всякий раз при движении, замеры выполняются с внешних скоростных датчиков в процессе движения. На большинстве легковых авто разъем можно обнаружить в центральной части торпеды, на минивэнах он располагается ближе к левой стойке машины под бардачком.

Аварийный режим вариатора как при прогретом, так и при холодном двигателе с большой долей вероятности свидетельствует о неисправности Step Motor (об обрыве обмотки). Если проблемы возникают после того, как ДВС прогреется, то, скорее всего, дело в датчике вращения. В этом случае демонтируются элементы, препятствующие доступу к ЭБУ. После демонтажа необходимо около 10 минут проехать на авто, а затем подключить прибор и оценить поступающие сигналы.

При пробуксовке вариатора необходимо проверить давление в порту, а также существующее напряжение на датчике давления в режиме Stall Test. Такая диагностика расскажет, в каком состоянии находится и нуждается ли в замене вариатор ниссана «Кашкай». При покупке б/у автомобиля с вариаторной трансмиссией и значительным пробегом стоит во время ближайшего ТО выполнить замену КПП, предупредив вероятные проблемы в будущем.

Диагностика вариатора

При неисправностях вариатора реагирует электронная система:

  1. ЭБУ ограничивает обороты двигателя до 2000, чтобы не перегрузить и так неисправную трансмиссию;
  2. На панели приборов загорается значок Service required;
  3. При перегреве масла загорается значок Slow down;
  4. Электроника может полностью заблокировать двигатель.

Причиной сбоев в электронике может быть не только поломка самого вариатора, но и неисправности смежных узлов, в первую очередь многочисленных датчиков.

Признаки неисправности «механики» вариатора:

  1. Рывки и удары при переключении передач;
  2. Невозможность переключить передачу вручную;
  3. Пробуксовки коробки;
  4. Движение на нейтрали;
  5. Шумная работа;
  6. Полная его остановка.

Видео: «Как проверить вариатор своими силами»

Что делать в случае, если агрегат показал какой-либо «нездоровый симптом»? Аккуратно грузить свою «ласточку» на эвакуатор и везти на диагностику. А дальше смотреть, что именно «полетело» и во сколько это обойдется: либо с помощью сканера, либо самостоятельно разбирать коробку и выявлять поломку.

Сканер покажет коды ошибок, которые могут быть реальными поломками или неисправностью проводки. Проверить, что именно не так, можно при вдумчивом анализе каждой из них.
Разборка вариатора поможет выявить чисто механические неисправности. Так можно определить:

  1. Износ ремня. По-хорошему, ремень надо менять каждые 100 тыс. км, но о нём обычно забывают;
  2. Наличие металлической стружки в картере. Признак сильного износа ремня и шкивов;
  3. Износ подшипников шкивов или дифференциала;
  4. Износ редукционного клапана масляного насоса.
  5. Все эти неисправности можно устранить своими силами.

Калибровка вариатора

После ремонта вариатора или просто разборки и сборки проводится калибровка. Так называют настройку вариатора после того, как он отключался от аккумулятора и ЭБУ. Есть два варианта: калибровка в движении или на стоянке.

Видео «Калибровка вариатора»

Калибровка в движении:

  1. Запустить двигатель и прогреть его до рабочей температуры;
  2. Выключить все электроприборы, оставив включенным только ближний свет;
  3. Плавно начать движение и набрать скорость до 60 км/ч;
  4. Убрать ногу с педали газа и, не нажимая на тормоз, продолжать движение. Скорость будет снижаться (минимум 5 секунд), затем стабилизируется;
  5. Плавно сбросить скорость и остановить машину. Перевести рычаг в положение «Р» и заглушить двигатель;
  6. Через несколько секунд можно запустить мотор и проехаться, чтобы проверить, нормально ли работает коробка.

Калибровка на стоянке (на примере Хонда Airwave):

  1. Поставить машину на стояночный тормоз и заблокировать колёса упорами;
  2. Запустить двигатель и подождать, пока он прогреется;
  3. Убедиться, что на панели приборов не должны срабатывать индикаторы MIL и D, выключить зажигание;
  4. Найти диагностический разъем из 16 контактов. В Хонда он спрятан под отделкой панели приборов;
  5. Замкнуть контакты 4 и 9: четвертый контакт слева в верхнем ряду и первый слева – в нижнем. Для этого можно использовать разогнутую канцелярскую скрепку. Включить зажигание;
  6. Нажать педаль тормоза и не отпускать, пока не закончится калибровка;
  7. Запустить двигатель. Все электроприборы, кроме ближнего света, должны быть выключены;
  8. Затем в течение 20 секунд попеременно установить рычаг коробки на несколько секунд в «N», затем «D», «L», снова «D» и снова «N». В каждом положении оставить его на пару секунд, прежде чем передвигать дальше. Повторить эту процедуру дважды;
  9. После того, как рычаг установлен в положение «N», на панели приборов должен загореться индикатор «D» на одну минуту, после чего самостоятельно погаснуть;
  10. Перевести рычаг в положение «D», лампочка снова должна загореться и через 2 минуты погаснуть;
  11. Можно отпустить педаль тормоза;
  12. Если лампочка «D» не зажигается, мигает или не гаснет спустя минуту, повторить всё, начиная с проверки того, как замкнуты контакты на диагностическом разъеме.

Сложно ли делать самостоятельный ремонт вариатора (CVT)? Ответ – да, поскольку в нём важна не только механика, но и управляющая электроника. Однако, как ни странно, сам вариатор намного проще по конструкции, чем более привычная нам АКПП, поэтому заменить некоторые детали вполне можно и своими силами. Так удастся сэкономить на очень недешевых услугах мастеров и на 100% быть уверенным, что коробка передач отремонтирована как надо.
