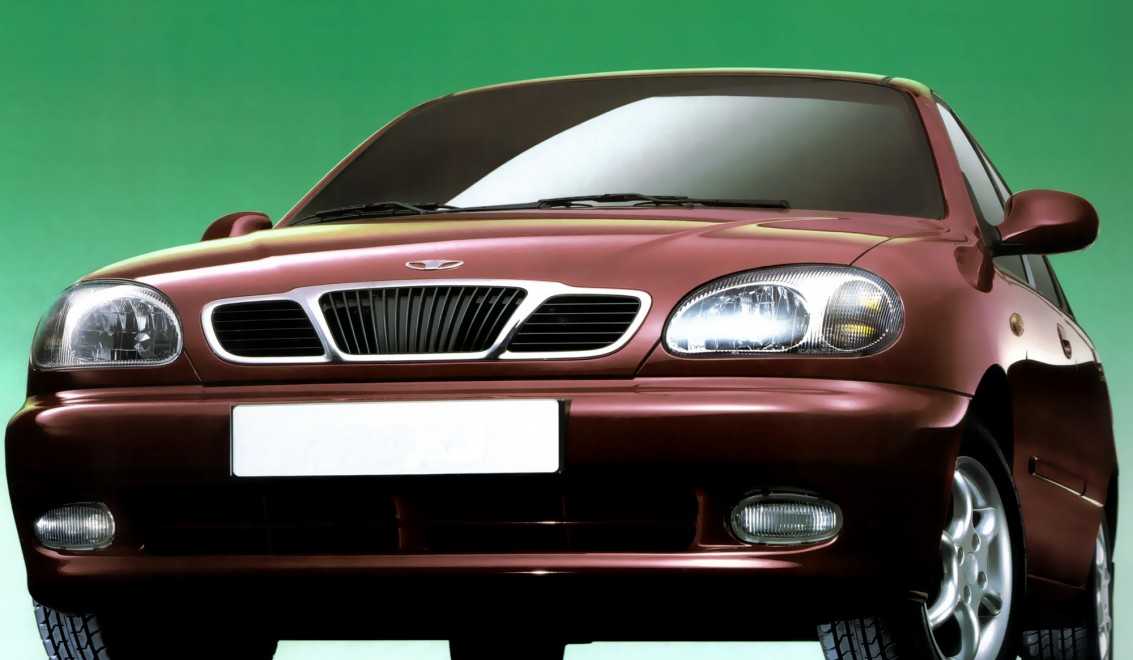

Описание тормозных систем daewoo / chevrolet / zaz lanos / sens

Замена тормозного шланга. Практическое руководство.

Порядок выполненных работ по замене тормозного шланга.

Тормозная система играет важную роль в эксплуатации любого транспортного средства. Если хоть один ее элемент оказывается неисправен, то это может привести к губительным последствиям. Поэтому следует с особой бдительностью следить за исправностью всех элементов этой системы.

Важная составляющая любой тормозной системы – тормозной шланг. Растрескивание и износ тормозных резиновых шлангов является довольно распространенной проблемой.Чтобы не допустить этого, нужно смазывать его силиконовой смазкой, а также периодически осуществлять проверку его исправности. Если появляются какие-либо подозрения на наличие дефекта, следует сразу произвести замену тормозного шланга, ведь его неисправность в будущем может оказать губительное влияние на участников движения.

Последовательность действий:

1. Первым делом транспортное средство следует подготовить к выполнению необходимых операций. Для этого нужно расположить его на ровной поверхности, установить упоры под колесами с противоположной вывешиваемому колесу стороны.

В целях безопасности,устанавливаем под колёса упоры.

2. Домкратом поднимите переднюю часть машины. Поставьте авто на «колодки», чтобы обеспечить лучшую устойчивость. С помощью баллонного ключа произведите снятие колеса.

Для доступа к тормозному шлангу поднимаем автомобиль.

3. Все заменяемые крепежные и резьбовые элементы тормозной системы обработайте, используя специальную проникающую смазку. Благодаря этому вы обеспечите легкое их откручивание. Эту работу надо сделать заранее, чтобы смазка глубже проникла в соединения.

Заранее позаботимся,покрыв данным раствором места резьбовых соединений.

4. С помощью плоскогубцев извлеките фиксирующую скобу от тормозного шланга кронштейна кузова. Удерживая ключом 17 (чтобы наконечник тормозного шланга не смещался), произведите откручивание штуцера тормозной трубки, используя ключ 10.


Плоскогубцами убираем скобу,крепящую шланг к кузову.

5. Тормозной шланг вытащите из кронштейна. Убедитесь, что на тормозной трубке есть защитный колпачок от прокачанного штуцера. Если его нет, то утечка тормозной жидкости неизбежна. Ключом 10 открутите крепежный болт скобы, удерживающей тормозной шланг, и снимите его.

Предотвратить утечку тормозной жидкости из разъединённого шланга.Устанавливаем резиновый колпачок от штуцера прокачки.

6. Воспользуйтесь ключом 14 для откручивания крепежного болта тормозного шланга и его снятия.

Выворачиваем болт который крепит шланг,применяя ключ на 14.

7. Установка нового шланга должна проходить в обратном порядке. Также необходимо сменить уплотнительные шайбы из меди. Установив новый тормозной шланг, нужно прокачать тормозную систему.

Прокачка тормозной систем:

1. Чтобы прокачать тормозную систему, залейте в бачок тормозную жидкость на уровень max.

Дозаправить бак,на главном тормозном цилиндре тормозной жидкостью.

2. Далее со штуцера надо снять защитный колпачок и надеть на него прозрачный шланг, после чего опустить в емкость, где находится тормозная жидкость. Благодаря этому вы исключите попадание воздуха вовнутрь тормозной системы.

Обязательно после проведения замены тормозного шланга нужно прокачать систему,удалив воздух.

3. Для прокачки тормозов без помощника не обойтись. Он должен жать педаль тормоза и удерживать ее в нажатом положении. Попросите помощника нажать педаль тормоза до упора 3 раза. При этом вы должны с помощью ключа 10 произвести откручивание штуцера прокачки.

Откручиваем ключиком штуцер прокачки.

Скопившийся воздух будет собираться в бочке с жидкостью. После этого надо закрутить штуцер, повторив операцию снова. Повторять нужно до тех пор, пока воздух не выйдет из системы. 4. По мере выхода воздуха вам необходимо будет доливать в бачок тормозную жидкость. По завершении этой операции следует плотно завинтить штуцер прокачки, демонтировать трубку, установить защитный колпачок, после чего произвести установку колеса на прежнее место.Для прокачки доливать нужно жидкость той марки, которая используется в вашей автомобильной системе.

Chevrolet Lanos: Замена тормозных шлангов

Chevrolet Lanos / Руководство по ремонту, обслуживанию, эксплуатации автомобиля Chevrolet Lanos / Тормозная система / Замена тормозных шлангов

На автомобиле применяют четыре тормозных шланга: два (задние) для соединения
трубопроводов на балке задней подвески и два (передние) для соединения трубопроводов
с рабочими цилиндрами передних тормозных механизмов.

Вам потребуются: ключи «на 10», «на 12», «на 19», пассатижи.

Полезный совет

Для отворачивания гаек трубок применяйте специальные ключи, так как гайки сильно
затянуты и обычно корродированы вследствие чего при пользовании обычными ключами
грани гаек сминаются.

1. Для снятия переднего шланга отверните гайку крепления трубки, удерживая верхний
наконечник шланга от проворачивания

2. …и отсоедините трубку.

Полезный совет

Для предотвращения полного вытекания жидкости из гидропривода
сразу же заглушите отверстие трубки любым доступным способом. Очень хорошо подходят
для этой цели защитные колпачки клапанов для выпуска воздуха.

3. Снимите запорную скобу с верхнего наконечника шланга.

4. Выверните болт-штуцер крепления нижнего наконечника шланга к рабочему цилиндру
переднего тормозного механизма …

Примечание

Обратите внимание на две медные уплотнительные шайбы ..

расположенные по обе стороны наконечника шланга. При сборке замените эти шайбы
новыми.

5. … и снимите тормозной шланг.

6. Установите новый шланг в порядке.

обратном снятию.

Предупреждение

Проследите, чтобы шланг не перекручивался при установке вдоль
оси.

7. Аналогично замените второй передний шланг.

8. Задние тормозные шланги имеют наконечники, аналогичные верхнему наконечнику
переднего шланга. Замените эти шланги, используя те же приемы и инструменты, что
и для передних.

9. После замены шлангов удалите воздух из тормозной системы (см. «Прокачка гидропривода тормозной системы», с. 187) 10.

Замена шлангов и трубок гидропривода тормозов

Заменяйте шланги и трубки, если на них обнаружены повреждения. Кроме того, рекомендуем
в профилактических целях заменять шланги через каждые 100 тыс. км пробега или 5
лет эксплуатации автомобиля ( …

Замена тормозных трубок

Соединения трубок со всеми узлами тормозной системы и шлангами, а а также принцип
их замены одинаковы. Все гайки трубок выполнены под ключ «на 10».

Работы показаны на примере трубки, соединяющей …
