Редуктор заднего моста: устройство, разборка и ремонт

Снятие и ремонт переднего моста

Передний мост УАЗ буханка имеет простое устройство, что позволяет выполнить ремонт своими руками при наличии минимальных технических знаний. Для снятия узла с автомобиля необходимо:

Автомобиль на смотровую яму, эстакаду или подъемник;
Обездвижить машину для предотвращения самопроизвольного прокатывания. Для этого под задние колёса устанавливать противооткатные устройства (башмаки);
Поддомкратить раму автомобиля. Для одновременного поднятия обеих сторон домкрат устанавливают в передней части рамы по центру;
Во избежание получения травм раму автомобиля установить на специализированные опоры;
Открутить гайки крепления моста к полуэллиптическим рессорам;
Демонтировать тягу рулевой сошки;
Открутить гайки крепления амортизаторов;
Демонтировать амортизаторы;
Снять ведущую ось автомобиля.

Выполнить ремонт и регулировку передней оси автомобиля УАЗ буханка может человек, имеющий определенные навыки в ремонте техники. Для диагностики неисправности необходимо провести визуальный осмотр узла. С наружной стороны картер UAZ осматривают на предмет потеков масла. Наличие масляных потеков свидетельствует о разгерметизации картера. Для устранения течи масла необходимо заменить прокладки и сальники. При установке прокладки смазываются герметиком.

После разборки узла необходимо обратить внимание на целостность подшипников. Вышедшие из строя детали необходимо заменить новыми

Особое внимание уделяют изношенности вращающихся деталей. При превышении допустимой нормы следует заменить изношенные части.

Из вышеперечисленного следует, что передний мост УАЗ, благодаря своей конструкции, улучшает технические характеристики автомобиля. Передний мост оборудован поворотными механизмами. Это позволяет передавать крутящий момент от редуктора к колесам транспортного средства независимо от угла их поворота. Возможно разобщение редуктора и колесных механизмов путем выключения муфт.

Разборка

Прежде всего, с велосипеда стоит снять весь тюнинг и девайсы: сумки и торбы, боковые зеркала, клаксон, фары, светодиоды и отражатели. Если присутствует ручной тормоз, имеет смысл сразу отсоединить тросик от руля. Готово! Теперь приступим к порядку разбора основных частей:

В первую очередь стоит разобрать руль;
После этого извлекаем из рамы седло;
Скручиваем педали;
Переходим на передний щиток и колеса;
Можно снять задний щиток и переднюю вилку. Как разобрать вилку — подробнее описано ниже;
Багажник;
Рама и кареточный механизм. Теперь вы имеете представление о порядке действий разбора велосипеда. Рассмотрим каждую деталь отдельно.

Лучшие статьи : Разновидности и замена велосипедных подшипников

Устройство и технические характеристики редуктора

Задний редуктор автомобиля ВАЗ 2107 состоит из массивного стального кожуха с хвостовиком, фланца карданного вала, двух шестерён главной передачи, установленных под прямым углом по отношению друг к другу и самоблокирующегося дифференциала.

Передаточное число заднего редуктора

Основной характеристикой любой зубчатой передачи является её передаточное число. Оно представляет собой отношение количества зубьев на ведомой шестерне к количеству зубьев на шестерне ведущей. На ведомой шестерне заднего редуктора ВАЗ 2107 имеется 43 зуба. А на ведущей шестерне 11 зубьев. Поделив 43 на 11, мы получаем 3.9. Это и есть передаточное число на редукторе ВАЗ 2107.

Здесь же следует отметить ещё один важнейший момент. ВАЗ 2107 выпускался много лет. И в разные годы на него ставились редукторы с разными передаточными числами. Например, самые ранние модели «семёрок» комплектовались редукторами от ВАЗ 2103, передаточное число которых составляло 4.1, то есть соотношение зубьев там было 41/10. На более поздних «семёрках» передаточное число вновь изменилось и составляло уже 4.3 (43/10) и только в самых новых «семёрках» это число составляет 3.9. В силу вышеизложенных причин водителю часто приходится самостоятельно определять передаточное число своего автомобиля. Вот как это делается:

автомобиль устанавливается на нейтральную передачу;
задняя часть машины поднимается с помощью двух домкратов. Одно из задних колёс надёжно фиксируется;
после этого водитель вручную начинает поворачивать карданный вал машины. Необходимо сделать 10 оборотов;
вращая карданный вал, необходимо подсчитать, сколько оборотов сделает незафиксированное заднее колесо. Количество оборотов колеса следует поделить на 10. Полученное число и является передаточным числом заднего редуктора.

Подшипники

Вращение всех шестерён редуктора обеспечивается подшипниками. В задних редукторах ВАЗ 2107 на дифференциале используются однорядные роликовые подшипники, причём ролики там имеют коническую форму. Маркировка подшипников — 7707, номер по каталогу — 45–22408936. Цена подшипника на рынке сегодня начинается от 700 рублей.

Ещё один подшипник установлен в хвостовике редуктора (т. е. в той части, которая соединяется с карданом). Это тоже конический роликовый подшипник с маркировкой 7805 и каталожным номером 6–78117У. Стандартные вазовские подшипники хвостовиков сегодня стоят от 600 рублей и выше.

Планетарная пара

Главное назначение планетарной пары в заднем редукторе ВАЗ 2107 состоит в снижении оборотов мотора. Пара снижает обороты коленвала примерно в 4 раза, то есть если коленвал мотора вращается со скоростью 8 тыс. об/мин, то задние колёса будут вращаться со скоростью 2 тыс. об/мин. Шестерни в планетарной паре ВАЗ 2107 являются косозубыми. Такое решение выбрано не случайно: косозубая передача работает почти в два раза тише по сравнению с прямозубой.

Но у косозубых планетарных пар есть и минус: шестерни по мере износа могут смещаться вдоль своих осей. Однако эта проблема актуальна для гоночных автомобилей, в задних мостах которых стоят исключительно прямозубые передачи. А на ВАЗ 2107 за все годы выпуска этой машины стояли исключительно косозубые планетарные пары.

Неисправности редуктора заднего моста и его разборка

Конструкция заднего моста автомобилей ВАЗ, Газель, Соболь и подобных, подразумевает наличие в нем редуктора. Это узел выполняет передачу крутящего момента, меняет его направления. Все это возложено на многочисленные шестерни, подшипники, дифференциалы.

Неисправности редуктора заднего моста

Как и любая другая сложная деталь в автомобиле, редуктор заднего моста нуждается в периодическом обслуживании, а так же ремонте изношенных частей.

Признаком неисправности редуктора может служить:

повышенный шум от заднего моста. Может быть вызван деформацией балки, износом полуосей и шестерен, утечка масла. Если шум появляется непосредственно после того, как был произведен ремонт редуктора заднего моста, виной тому неправильная регулировка;
шум при разгоне автомобиля может служить сигналом износа подшипников дифференциала, повреждением подшипников полуосей, низким уровнем смазки в редукторе;
шум при разгоне и торможении двигателем. Разрушены, либо сильно изношены подшипники ведущей шестерни, неправильные зазоры между зубьями шестерней главной передачи;
шум при поворотах говорит об износе подшипников полуосей, задирах на поверхности оси сателлитов, а так же причиной может быть тугое их вращение;
стук в момент начала движения. Увеличен зазор в шлицевом соединении вала ведущей шестерни и фланца, увеличенный зазор шестерен главной передачи, разбито отверстие под ось сателлитов в дифференциале.

Для выявления неисправности редуктора заднего моста на ранней стадии, рекомендуется периодически производить его осмотр на предмет утечки масла, внешних повреждений и деформаций, прислушиваться к посторонним стукам и шумам.

Определение неисправности редуктора на ранней стадии, позволит сэкономить весьма солидную сумму. В случае выхода из строя одного узла, обязательно ведет к поломке и других деталей.

Так масло, вытекшее из моста по причине течи сальника, повлечет за собой замену главной пары.

Обязательно почитайте

Проверяем уровень масла в редукторе

Из-за износа подшипников появляется люфт в редукторе заднего моста, который пагубно скажется на дифференциалах. Следует перебирать мост после 100-150 тысяч пробега, для выявления и замены изношенных шестерен, разбитых подшипников.

Ремонт заднего редуктора

Ремонтом и регулировкой редуктора должны заниматься люди компетентные, понимающие как это устроено и работает. Ведь если неправильно отрегулировать редуктор после ремонта, то спустя совсем небольшой срок, вновь может понадобиться замена тех или иных деталей.

Тем не менее, давайте вкратце рассмотрим процедуру разборки редуктора заднего моста, на примере автомобиля Газель.

Разборка редуктора моста

На зажатом в тисах редукторе откручиваются болты, которыми крепятся стопорные пластины, после чего пластины снимаются. Крышки подшипников перед снятием лучше всего пометить, дабы избежать путаницы при сборке, то же самое делаем с наружными обоймами подшипников.

Сами подшипники осматриваем на предмет пригодности дальнейшего их использования.

Люфт шестерней полуосей не должен превышать 0,5 мм, если он больше, то, скорее всего, потребуется заменить коробку дифференциала.

Дальше нужно открутить планетарную шестерню, выбить и вытащить ось сателлитов.

Извлекаем из корпуса ведущий вал и выбиваем внутренние кольца роликового подшипника через выколотку или подкладку из мягкого металла. После тщательного осмотра всех деталей, выбраковываем имеющие сколы, трещины.

Сборка

В том случае, если все детали редуктора остались прежними, то можно ограничиться заменой сальника и распорной втулки. Если какие-то элементы главной пары подвергались замене, то необходима новая распорная шайба.

На вал запрессовывается внутренняя обойма подшипника, и после установки новой распорной втулки он устанавливается в корпус редуктора. Установив новый сальник и надев фланец, затягиваем все это новой гайкой.

Устанавливаем на место дифференциал, закручиваем крышки подшипников.

Регулировка

Ответ на вопрос, как отрегулировать редуктор заднего моста, весьма не прост, и требует определенных навыков. Неверная регулировка после сборки, сведет на нет все ваши усилия после ремонта. Поэтому, если вы полностью не уверены в своих силах, рекомендуем обратиться в специализированный сервис, где регулировку произведут специалисты, с использованием специального оборудования.

Мы не будем описывать в данной статье весь процесс регулировки, наиболее полное и наглядное руководство содержится в видеоролике.

Установка заднего колеса

Для возвращения на место заднего колеса необходимо установить его в вилку и накинуть на одну из звездочек цепь. Теперь надо отцентровать положение элемента на велосипеде таким образом, чтобы он находился между перьями как верхней, так и нижней части задней вилки рамы и смотрело строго в середину каретки педальной оси

Удерживая колесо в этом положении, нужно закрепить его в вилке штатными гайками или эксцентриком Важно не забыть восстановить натяжение тормозного тросика и поставить цепь на ведущую звездочку. После установки желательно убедиться в правильности выполненных действий, провести тест-драйв

В процессе необходимо проследить, как ведет себя велосипед после ремонта.

Обслуживание и диагностика заднего колеса скоростного велосипеда — обязательные процедуры для сохранения исправности механизмов и длительной эксплуатации транспортного средства. Начинающим пользователям придется сложнее, но всегда можно воспользоваться инструкциями и прочитать советы опытных мастеров. Выполнив ремонтные работы самостоятельно, получится сэкономить семейный бюджет.

Устройство заднего моста УАЗ 469

Устройство данного узла

Советский внедорожник УАЗ 469, выпускавшийся Ульяновским автозаводом, по-своему уникален. Схема заднего моста машины представлена на рис. 1. Конструкция включает следующие ключевые узлы и агрегаты:

1 – защитный перекрыватель;
2 – роликоподшипник дифференциального устройства;
3, 8 – корректировочные автопрокладки;
4 – хвостовая часть опоры ведущей шестерни;
5 – корректировочное кольцо;
6 – маслоотгонный держатель;
7 – гайка;
9 – передний шестерик заднего моста;
10 – головная подшипниковая опора;
11 – гидроупорная шайба полуоси шестереночного колеса;
12 – шестереночный элемент.

Сборка и регулировка подшипников дифференциала

Сборку дифференциала производите в следующем порядке:

Перед сборкой дифференциала смажьте шестерни полуосей, сателлиты, упорные шайбы и оси сателлитов трансмиссионным маслом.
Установите упорные шайбы на шейки шестерен полуосей.
Установите шестерню полуоси с упорной шайбой в сборе в левую коробку сателлитов.
Установите сателлиты на оси разъемной крестовины.
Установите разъемную крестовину (рис. 168) с сателлитами в левую коробку сателлитов.

Рис. 168. Установка разъемной крестовины с сателлитами в левую коробку сателлитов Установите шестерню полуоси с упорной шайбой в сборе в правую коробку сателлитов. Придерживая шестерню полуоси, установите правую чашку сателлитов на левую так, чтобы метки (рис. 169) (порядковые номера) обеих чашек были совмещены.

Рис. 169. Установка коробок сателлитов по меткам

Соедините половины болтами и затяните их. Момент затяжки 32-40 Н*м (3,2-4,0 кгс*м).
Установите ведомую шестерню главной передачи на коробку сателлитов, совместив отверстия под болты. Установите болты и затяните их. Момент затяжки 98-137 Н*м (10-14 кгс*м).

У собранного дифференциала шестерни полуосей должны проворачиваться с помощью шлицевой оправки от усилия не более 59 Н (6 кгс), приложенного на радиусе 80 мм.

Регулировку подшипников дифференциала проводите (в случае их замены) в следующем порядке:

Напрессуйте внутренние кольца подшипников (рис. 170) дифференциала на шейки собранного дифференциала так, чтобы между торцами коробки сателлитов и торцами внутренних колец подшипников был зазор 3,5-4,0 мм.

Рис. 170. Предварительная напрессовка внутренних колец подшипников дифференциала Установите дифференциал в сборе в картер, затем прокладку и крышку картера и, проворачивая крышку за кожух, прикатайте подшипники так, чтобы ролики заняли правильное положение (рис. 171). Затем болтами и гайками равномерно соедините крышку с картером.

Рис. 171. Прикатка роликов подшипников дифференциала

Вновь отверните болты, осторожно снимите крышку, выньте из картера дифференциал и щупом замерьте зазоры А и A1 (рис. 172 и 173) между торцами внутренних колец подшипников и коробки сателлитов

Рис. 172. Замеры зазоров при регулировке подшипников дифференциала

Рис. 173. Зазоры А и А1 между торцами внутренних колец подшипников и коробки сателлитов

Подберите пакет прокладок толщиной, рассчитанной по формуле: s=А+A1+0,1, где: s — толщина пакета прокладок, мм;
А и A1 — зазоры между торцами внутренних колец подшипников и коробкой сателлитов, мм;
0,1 — постоянная величина (для обеспечения предварительного натяга), мм.
Снимите внутренние кольца подшипников дифференциала. Разделите подобранный пакет прокладок примерно пополам. Установите прокладки на шейки коробки сателлитов и напрессуйте внутренние кольца подшипников до упора.

Какой редуктор лучше

Главные характеристики механизма — количество зубьев по отношению к шестерне коленвала и мощность машины. Чем больше мощность, тем больше зубьев у редуктора.

Цилиндрические пары имеют вид:

46/16 с передаточным числом 4,98;
47/15 — 5,43;
48/14 — 5,94;
49/13 — 6,53;
50/12 — 7,22.

От количества зубьев зависит передаточное число, от числа — эксплуатационные характеристики грузовика. Цифры обозначают следующее: 4,98 — это 46 зубьев ведомой и 16 ведущей шестерни.

Редукторы всех мостов должны иметь одинаковое передаточное число, которое выбирается индивидуально для каждой модели с учетом условий эксплуатации:

на грузовики, передвигающиеся на малых и средних скоростях, устанавливают пониженные параметры: 7,22 (50/12) или 6,53 (49/13);
для седельных тягачей, бортовых КамАЗов подходят повышенные: 5,94 (48/14), 5,43 (47/15) либо 4,98 (46/16).

На бортовые машины, самосвалы, технику узкой специализации производства КамАЗ автовладельцы ставят редуктор с передаточным числом 4,98. Цилиндрическая пара имеет самую высокую цену, поэтому устройство стоит дорого.

Каждый агрегат имеет информационную площадку с серийным номером, датой изготовления и передаточным числом.

Регулировка главной пары

Регулировка подшипников концевика регулируются по инструкции.

Он должен регулироваться с момента страгивания. Берем согнутую проволоку одеваем на фланец и на нее навешиваем груз 2кг при этом фланец не ходит, поэтому добавляем еще 1кг, фланец начинает двигаться.

Почему именно такой груз, потому что в инструкции по регулировки военных мостов речь идет именно об таком весе. Тем более хвостовик у спайсера и военный мост очень похож.Военные мосты на уаз часто используют. Военные мосты уаз очень надежные. Два подшипника конусных практически не отличаются размерами. Тем более приработанный подшипник затягивается в два раза меньше, чем новый. Если фланец страгивается с весом 2кг, тогда необходимо немного затянуть гайку совсем немного. После этого мы видим, что момент страгивания дается очень нелегко, так и должно быть. После регулировки главной пары собираем диферинциал и регулируем тепловой зазор. После этого затягиваем гайку диферинциала. Затем опять с помощью наших весов, навесив еще 2кг, чтобы совокупный вес составил 4км, проверим регулировку.

Процедура замены

Для того чтобы задний мост освободить, поставьте автомашину на нейтралку.

приподнимают задок домкратом;
шарнир кардана, осторожно придерживая монтировкой (чтобы он не провернулся в процессе), отсоединяют от ведущей шестеренки;
откручивают 4 фиксирующие его гайки;
взяв плоскую отвертку, производят отсоединение фланца;
кардан подвешивают на веревке, закрепив на днище машины;
скручивают гайку обеспечивающую фиксацию ведущей шестеренки;
удаляют шайбу;
сам фланец демонтируется;
отключают тормоза и отвинчивают колеса.

Поскольку без снятия полуосей замену редуктора провести невозможно, демонтируйте и их.

После этого остается только снять сам редуктор. Его отсоединяют от балки, выкрутив 8 болтов.

Какая бы причина ни заставила вас разбирать задний мост, всегда попутно проверяйте состояние других подвижных элементов. Как уже ранее отмечалось, чаще всего приходят в негодность сальники.

Главные подшипники также из-за высоких нагрузок нередко изнашиваются. Обнаружив на этих элементах видимые дефекты, их обязательно меняют. Кстати, этот элемент предназначен обеспечивать правильное передаточное число силового агрегата. Тем, кто намеревается заняться тюнингом своей «семерки», полезно знать – установка превосходящей передачи непосредственно в редуктор позволяет понизить вышеупомянутый показатель и, следовательно, поднять скорость. Для 2107 наибольшее допустимое число составляет – 4,4.

Алгоритм

Перед тем как заезжать на смотровую яму или стационарную эстакаду необходимо разогреть трансмиссионную жидкость в полуосях, достаточно проехаться километров 5-6 на разных скоростях. Это делается для того, чтобы как можно полно слить масло с полости. В густом состоянии его спустить практически не возможно;
Обязательно фиксируем башмаками под передние колеса;
Отвинчиваем пробку, подставляем пустую тару для слива, которую мы заранее приготовили с объемом не менее 5-6 литров;
В то время когда будет сливаться масло, внимательно осматривайте его, возможно заметите частицы металла или иных фрагментов узлов.

Если будут в наличии куски шестерни или планетарного механизма, то первым делом проверьте:

Ход шестерни, который должен быть не более чем 0,4 мм, если более, то необходимо срочно заменить в полном объеме. Частичной замены или ремонта не существует;
Места посадки конусообразных подшипников;
Сорвите балонным ключом болты, крепящие колеса заднего моста, поднимите полуоси с помощью стационарного домкрата;
Отвинтите кожух тормозного цилиндра, который фиксируется на 4-х болтах;
С помощью съемника снимаем подшипники. Будьте готовы, что необходимо будет приложить некоторые усилия;
Далее приступаем к непосредственному снятию самого редуктора. Для этого необходимо отвинтить все болты по периметру в задней части моста, накидком открутить четыре болта карданного вала и отодвинуть его в сторону для удобства;
Головкой на «24» срываем гайку-контроль и отвинчиваем ее;
Выпрессовываем сальник и седла, таким путем мы обеспечиваем себе свободный доступ к самому планетарному механизму, который виден у нас со всех сторон;
Изымаем сам редуктор и фиксируем его в тиски, выпрессовываем подшипники, которые при необходимости нужно заменить;
Снимаем планетарный механизм, с помощью молотка и деревянной колодки сбиваем сателлиты с него;
Теперь мы разобрали механизм по частям, проводим тщательную диагностику внутренних составляющих. Для этого сначала вытрем их с помощью ветоши, чтобы видны были дефекты. Если отсутствуют явные срезы или сколы, то замена не обязательна. Если в наличии, то желательно заменить, так как срок их эксплуатации уже ограничен;
Заменив детали, можно приступать к сборке в обратном порядке;
По окончании заливаем трансмиссионную жидкость в соответствии с техническими характеристиками в инструкции по эксплуатации.

Некоторые рекомендации как продлить срок службы узла:

Не нагружайте авто сверх нормы;
Старайтесь как можно быстрее переключиться на вторую скорость, так как первая убивает редуктор. Статья в помощь «На каких оборотах лучше переключать передачи»;
Не старайтесь стартовать с места, таким путем вы стираете и срываете шлицы со штока;
Срок замены масла не позже чем 35.000-40.000 км. пробега;
Старайтесь минимально пробуксовывать на мягкой или скользкой поверхности.

Сборка переднего моста

Для сборки переднего моста автомобиля ГАЗ-51 необходимо:

запрессовать в проушины поворотных цапф с натягом 0,065—0,165 мм стальные втулки 9, залитые свинцовистой бронзой, и развернуть их разверткой под размер шкворня с учетом получения требуемого зазора;
установить и закрепить гайками рычаги поворотных цапф;
надеть на ось поворотные цапфы, установить шариковые упорные подшипники 18, вставить шкворни 10, закрепить их стопорами 11 и завернуть автоматические масленки 8;
собрать тормозные механизмы;
установить на шейки поворотных цапф отражатели, сальники 7 и роликовые конические подшипники 2;
запрессовать в ступицы 5 кольца роликовых конических подшипников и привернуть к фланцу ступицы тормозной барабан 17;
надеть ступицы с тормозными барабанами на шейки цапф, установить роликовые конические подшипники 3 и шайбы; гайками 4 отрегулировать затяжку подшипников; перед установкой ступиц заполнить внутреннюю полость их смазкой;
завернуть контргайки, зашплинтовать их и установить колпаки;
прикрепить к поворотным рычагам рулевые тяги и привернуть к площадкам передней оси рессоры.

Сборку переднего моста ЗИС-150 выполняют в такой последовательности:

Запрессовывают в проушины цапфы бронзовые втулки с натягом 0,086—0,175 мм, затем развертывают их разверткой под размер шкворня с учетом получения зазора в пределах 0,03—0,07 мм.
Устанавливают в цапфу поворотные рычаги рулевых тяг, закрепляют их гайками и зашплинтовывают.
Надевают цапфу на конец оси; снизу между проушиной цапфы и осью ставят упорный бронзовый подпятник с сальником, а вверху — шайбы для регулировки зазора. При правильном подборе шайб цапфа должна легко поворачиваться на шкворне и не иметь качки.
Вставляют шкворень лыской к середине оси и закрепляют его стопором с гайкой. Сверху и снизу привертывают болтами крышки шкворня. Затем собирают и устанавливают вторую поворотную цапфу.
Привертывают защитные диски к фланцам поворотных цапф и собирают тормозные механизмы.
Надевают на шейку цапфы сальник и устанавливают внутренний роликоподшипник.
Запрессовывают в ступицу наружные кольца роликоподшипников, устанавливают тормозной барабан, вставляют шпильки и закрепляют их гайками. Гайки шпилек затягивают до отказа и расклепывают их в четырех точках.
На шейку цапфы надевают ступицу с тормозным барабаном, устанавливают наружный роликоподшипник, завертывают гайку и регулируют ею затяжку подшипников так, чтобы ступица легко вращалась и не имела осевого зазора более 0,15 мм. После регулировки затяжки подшипников ставят замочную шайбу и завертывают контргайку. Затем собирают вторую ступицу и устанавливают ее на место. При установке ступиц подшипники и внутренняя полость ступицы должны быть заполнены смазкой.
Присоединяют к поворотным рычагам поперечную рулевую тягу так, чтобы масленки ее наконечников были направлены назад, и затем укрепляют на площадках оси рессоры.

Редуктор заднего моста: устройство, типы, неисправности, замена

Как всем известно, классическим силовым агрегатов автомобиля является двигатель внутреннего сгорания. Разумеется, по ходу распространения электрического транспорта такой двигатель будет отходить в прошлое, но этот момент еще очень далек. А пока всем автолюбителям стоит разбираться, как работают основные узлы транспорта.

Так вот, двигатель! Для движения автомобиля энергия от двигателя отбирается с коленчатого вала. Прямая передача энергии ведущим колесам нецелесообразна – они будут вращаться чрез чур быстро. Для этого в автотранспорте предусмотрено сразу два устройства – коробка передач и специальный редуктор моста.

Об особенностях последнего, неисправностях и обслуживании – в материале Avto.pro.

Экскурс в историю

Изобретению редукторов мир обязан инженерам, работавшим над оснащением станков. В середине 19 века большое распространение получили паровые двигатели – довольно мощные, относительно надежные и недорогие агрегаты. Энергия стала дешеветь, а значит, появилась возможность использовать новые устройства в производстве. Одним из таких устройств стал текстильный станок, работающий в тандеме с паровым двигателем.

Так вот, о решенной инженерами проблеме: вращательный момент. Вал парового двигателя вращался со слишком большой скоростью, что делало невозможным прямое подключение станка. Редуктор же позволял изменить как крутящий момент, так и угловую скорость. Это чисто инженерные понятия, так что давайте упростим схему работы редуктора для понимая. Представьте:

На вращающемся вале двигателя находятся зубья шестерни;
С зубьями ведущего вала сцепляются зубья вала аналогичного диаметра. В идеальных условиях валы начинают вращаться синхронно;
С ведомым валом сцепляют уже другой, но большего диаметра. Малая шестеренка вращает большую – скорость вращения большой шестеренки оказывается меньше, чем малой!

Как было выяснено, любые зубчатые передачи имеют особую характеристику – передаточное число. Это отношение числа зубьев т.н. ведомой шестерни к числу зубьев у ведущей шестерни. Если, например, ведомая шестерня имеет m зубьев, а ведущая n зубьев, то передаточное число у такой пары будет равно m/n. Исходя из значения передаточного числа можно понять, что будет происходить с передаваемым крутящим моментом – увеличится он или уменьшится.

Изобретение редуктора позволило создать надежные и производительные станка, однако со времен редуктор удалось применить и в автомобилестроении. Как вы наверняка знаете, зубчатые передачи используются практически во всех механических и многих электромеханических устройствах. В автомобиле такие передачи являются основой трансмиссии и позволяют быстро менять скорость, с которой движется транспортное средство.

Коротко о главном

Неправильно считать, будто для распределяния энергии с коленчатого вала достаточно одной лишь коробки передач. Почему многие в этом уверены? Дело в том, что ключевым узлом трансмиссии мотоциклов является именно коробка передач и более ничего.

Логично предположить, что автомобиль тоже может работать с одной только КП – двигатель внутреннего сгорания у транспорта ведь построен по примерно одинаковым схемам. Однако у автомобилей имеется пара ведущих колес против одного и мотоциклов, вследствие чего вращение одного вала должно передаваться паре т.н. выходных валов.

Здесь-то и нужен редуктор. Грубо говоря, он представляет собой два узла в одном корпусе:

Непосредственно редуктор;
Дифференциал.

В будущем Avto.pro уделит больше внимания устройству дифференциала. В этом есть смысл, так как обычные описания дифференциалов из технических справочников не дадут автолюбителю четкого понимания того, что же это такое – без графики и подробного «разжевывания» здесь не обойтись. В данном материале мы уделим именно редукторам. их задача в автомобильной трансмиссии – снижение скорости вращения выходных валов относительно скоростей входного вала

Здесь важно отметить, что вне зависимости от привода автомобиля редукторы мостов практически всегда имеют одинаковую конструкцию

Регулировка

Перед тем как заняться регулировкой, подготовьте все необходимое: втулки в цапфу (если на цапфе есть выработка), упорные втулки 4 штуки, а также сальники. Основное условие регулировки заключается в том, чтобы две половины шруса не болтались, как при прямолинейном движении, так и при повороте! Порядок действий следующий:

Возьмите шаровую опору и запрессуйте туда втулку так, чтобы половина шруса не болталась в шаровой.
Сверху идет упорная шайба, обязательно поставьте новую, даже если старая на вид в хорошем состоянии.
Возьмите металлический вал (можете сделать его из клапана, например) с двух сторон которого находятся конусы и оденьте на него шайбу диаметром как центральный шарик, то есть 27 мм. Одним краем уприте его в центр шкворня. В идеале второй край тоже должен приходиться на центр шкворня. Если это не так, подложите регулировочные шайбы туда же, где стоит упорная, а точнее — под нее.

Регулировка

Необходимо поверх шаровой опоры примерить корпус поворотного кулака и проследить за тем, чтобы центр большого отверстия в поворотном кулаке совпадал с центром опоры. Если он будет сдвинут хотя бы на 3 мм, шрус собрать не получится, поскольку там уже стоит втулка. А чтобы отрегулировать по центру, подложите под левый или правый шкворень определенное количество регулировочных шайб, в зависимости от того — в какую сторону и на сколько мм необходимо подвинуть центральную ось.
Шкворня необходимо затягивать так, чтобы усилием руки можно было поворачивать шаровую опору вперед-назад. Если посадочное место под шкворень разбито, а шкворень проворачивается вместе с шаровой — сточите несколько миллиметров на шкворне и установите его через втулку. Проворачивание или люфт недопустимы, поскольку они приводят к скорейшему износу как шкворня, так и посадочного места под него.
В самой цапфе (как передней, так и задней) лучше заменить втулку. При необходимости — подгоните размер разверткой. Важно отметить, для каждой половины шруса нужно делать по своему. Люфта быть не должно, но если половина шруса идет слишком туго, значит лучше снять разверткой побольше.
Крайне важно наличие втулок в местах, как показано на изображении. Если поставить втулку только с одной стороны, то при повороте колеса большая часть нагрузки будет приходиться именно на нее, как результат — быстрый износ, появление люфта, а там и шрус под замену. В этих местах должны стоять бронзовые втулки В процессе сборки после ремонта необходимо смазать все болты нигролом, чтобы в следующий раз все легко открутить. Все привалочные поверхности (место соединения цапфы и корпуса поворотного кулака) необходимо почистить от грязи. Не рекомендуется смазывать шрус солидолом, поскольку он густой. При нагреве под действием центробежной силы весь солидол разбросает по стенкам шаровой опоры, а надо, чтобы и шарики шруса обильно смазывались. Для этого рекомендуется разбавить солидол наполовину нигролом.

После окончательной сборки и ремонта, необходимо сделать еще одну важную регулировку. Речь идет об регулировочном поворотном болте. Это тот болт, который ограничивает максимальный угол поворота колеса

Важно не переборщить, не затягивайте болт до упора — иначе колесо будет подклинивать. Затяните почти до конца, а затем попробуйте провернуть колесо (точнее вал на котором оно будет стоять)

Необходимо выкручивать назад болт до тех пор, пока колесо не перестанет клинить. Угол поворота при этом должен получиться не ниже заводского. Ну вот, теперь и вы сами сможете отремонтировать передний мост на 469 УАЗе!

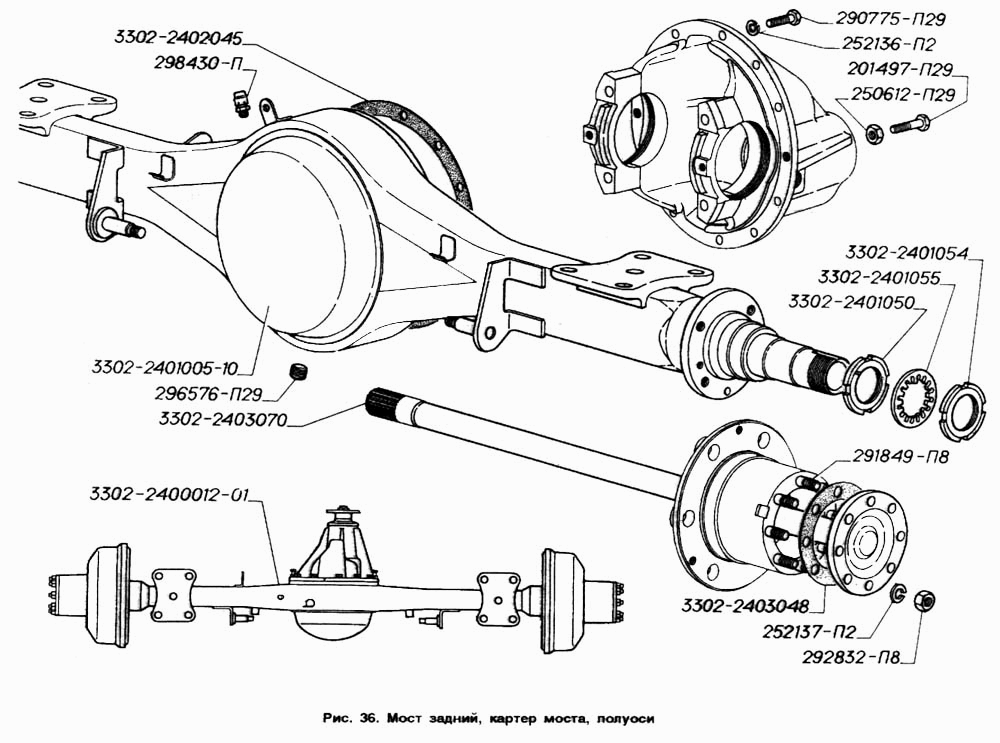

Устройство и устранение поломок заднего моста

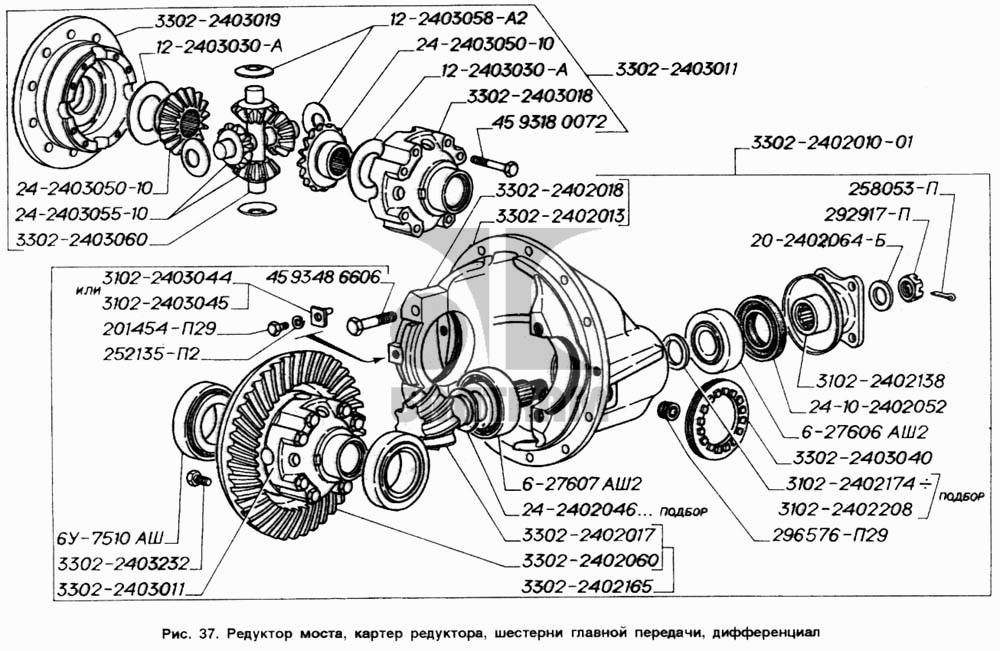

Задний мост – это опора, внутри нее располагается основная передача полуоси, дифференциал. Он может быть двух категорий: с одинарной главной передачей или дополнительной колесной. Колесные регуляторы, которые наращивают вращающий момент и передают его к ступицам проводящих колес, размещены по концам балки.

Колесные роликоподшипники опираются на корпусы регуляторов. Редукторы колес обеспечивают огромный путевой просвет и представляют собой шестеренки, зацепленные внутри. Главная передача коническая, со спиральным зубом, подшипниковым узлом, который имеет главную шестерню и привод конической формы с 4 сателлитами. Сателлит – это зубчатое колесо, компактное, простое, редко выходит из строя, способствует быстрому, легкому переключению передачи.

Картер имеет сливное и заливное отверстие, в нем находится определенное количество масла для смазки колесного гидравлического регулятора.

Опора заднего преобразователя разъединяется, состоит из таких элементов, как крышка, защита от загрязнений, запрессованные кожухи полуосей. Его габариты уменьшены, передаточное число – до 2.77.

Ведомая заднего мостового редуктора укрепляется на валу. Он установлен в роликоподшипнике и втулке, затягивается посредством гайки, закрепляется в паз вала. Концы валов редуктора имеют подвижные муфты, помогающие группировать, разделять валы со ступицами колес в случае такой необходимости.
