Управляемость автомобиля

Что влияет на управляемость и устойчивость автомобиля на дороге?

влияетуправляемостькритериифакторыдеталивоздействиеустойчивость

Ключевые факторы, влияющие на управляемость и устойчивость автомобиля:

Система подвески не только определяет характеристики управляемости автомобиля, но и влияет на комфорт вождения. Хотя это не всегда удобно, но для лучшей управляемости требуется именно жесткая подвеска. Система подвески обычно предназначается для обеспечения комфорта водителю и пассажирам в процессе передвижения. Все современные типы автомобилей, будь то это внедорожники, спортивные и легковые машины, предназначенные для гражданского использования, различаются между собой видами систем подвесок и рулевого управления. Система подвески, которая позволяет автомобилю “приседать” к земле на дороге при разгоне и уверенно удерживать автомобиль на грунтовых покрытиях, считается наиболее надежной.

Видео«Как влияют настройки подвески на управляемость автомобиля?

Как экономить топливо на подержанном автомобиле? Особенности, лучшие способы и верные советы

Верные советы начинающим водителям, которые помогут быстро и правильно научиться водить автомобиль

Покупка автомобиля: выбрать новый или поддержанный? Особенности, верные советы, плюсы и минусы

Рулевая рейка: признаки неисправности и верные советы. Как правильно выбирать продавца?

Что влияет на скорость и ускорение мотоцикла? От каких факторов зависит эффективное торможение?

Основная классификация автомобильных шин: особенности, типы, параметры, маркировка и правила выбора

Renault Kaptur: замена передних стоек стабилизатора и ремонт подлокотника по гарантии у дилера

Топ-12 верных признаков, указывающих на скорый ремонт двигателя автомобиля

Настройка углов установки колес

Как было сказано в самом начале, собранные элементы в единый узел еще не дадут ожидаемого результата работы. Чтобы добиться тех или иных показателей управляемости автомобиля, необходимо произвести настройку трех параметров – углов установки колес.

Угол кастора

Угол кастора можно определить как угол отклонения оси поворота колеса от вертикали, проходящей через ее центр. Без специально смоделированной анимации достаточно сложно представить себе влияние угла кастора на поведение автомобиля. Конструкторы отмечают, что этот угол должен быть отличным от нуля для возможности самоцентрирования рулевой системы после прекращения усилия (при выходе из поворота).

Больший угол способствует более эффективному возврату руля. Но параллельно с этим увеличивается радиус поворота и усилие для совершения маневра. В техническом плане угол кастора позволяет в увеличенном диапазоне проводить настройку угла развала, что влияет на площадь сцепления колеса с дорогой. Однако, многие производители не предоставляют возможности регулировки оси поворота, установив на заводе оптимальный угол.

Современный автопром отличается возможностью регулировать кастор. Для этого на переднеприводных моделях предусмотрены регулировочные шайбы на распорках стоек. Добавление одной шайбы увеличивает угол на 19 минут. Максимально отклонить ось поворота можно на 3 градуса. Но при установке опор стойки SS20 можно добиться большего результата.

Эксперименты с данным параметром должны проводиться в специальном сервисе, так как его изменение повлечет перенастройку угла развала.

Угол развала

Плоскость колеса не должна быть строго вертикальной, так как это сыграет злую шутку при проезде неровностей и на поворотах. Угол развала – это угол между плоскостью колеса и вертикальной плоскостью. Он считается положительным, если верхняя часть колеса выступает наружу, а отрицательным – если внутрь.

В повороте кузов начнет крениться, значит, колесо для лучшего сцепления должно изменить свою плоскость относительно вертикали. Это возможно только при отрицательном развале. Некоторые марки автомобилей не предусматривают настройку этого параметра, остальные имеют свои определенные показатели.

Если нет возможности посетить сервис, то любыми способами и средствами следует добиться настройки отрицательного развала в 15 градусов. Хоть такой угол спровоцирует более интенсивный износ шин, но обеспечит неплохую управляемость при больших скоростях.

Угол схождения

Завод-изготовитель рекомендует придерживаться нормального положения с допустимыми поправками. Однако для увеличения отзывчивости автомобиля на повороты руля угол схождения делают на 10-15 минут в положительную сторону. Такая установка не лишена отрицательного момента – неравномерный износ шин.

Рассматривая все варианты повышения управляемости, невозможно выделить оптимальный способ, так как любое конструктивное изменение или изменение настроек имеет свои недостатки.

В основном к данным процедурам прибегают любители гонок. Они могут себе позволить кардинальным образом завысить параметры управляемости в ущерб комфорту и ресурсу деталей. Судя по отзывам автовладельцев, тюнинг подвески для повседневной езды должен выполняться по 1-2 пунктам.

1. Mercedes-AMG GT S – спортивный седан

Суперкар Mercedes-AMG GT S немецкий производитель начал выпускать с 2014 года. Этому роскошному двухдверному седану присущи яркий спортивный дизайн и динамичная внешность. Спортивная мощь определяется свойствами двигателя V8, соединяя динамизм и повседневную практичность.

4.0 л мотор V8 AMG с двойным турбонаддувом мощностью 585 л.с. расходует 11,5 л топлива на 100 км. Стартует Mercedes-AMG GT S практически мгновенно, время разгона от старта до развития скорости 100 км/час занимает какие-то 3,6 секунды. Внешне это легкий и компактный седан, но мощный мотор выводит Mercedes-AMG GT S на гоночный уровень.

При том, что Мерседесу присущи все свойства гоночного автомобиля, он безопасен для водителя и его пассажиров, так как оснащен множеством технических защит, в числе которых – активные системы экстренного торможения и поддержания безопасной дистанции.

Инженеры компании Mercedes использовали компоновку, при которой переднее центральное расположение двигателя и КП распределяет массу оптимально: 47% приходится на переднюю и 53% на заднюю оси. Такое расположение плюс низкий центр тяжести наделяет Mercedes-AMG GT S отличной управляемостью, позволяя проходить повороты на максимальной скорости.

У Мерседеса есть в наличии функция, позволяющая корректировать управляемость. Водитель в соответствии со своим опытом может установить одну из четырех опций, которые влияют на то, как будут реагировать мотор, подвеска и система стабилизации. Стоит Mercedes-AMG GT S баснословных денег – его цена в России стартует от 15 710 000 рублей.

12.3. Увод колес автомобиля

Уводом колеса называется его свойство катиться под углом к плоскости своего вращения вследствие действия боковой силы.

Эластичное колесо (рис. 12.4) при отсутствии боковой силы катит­ся в плоскости своего вращения, а при действии боковой силы — под некоторым углом.

Угол 5ув, образованный вектором скорости vKколеса и плоско­стью его качения, называется углом увода.

На рис. 12.5 показана зависимость угла увода колеса от прило­женной к нему поперечной силы. Кривая ОАБВ включает в себя следующие характерные участки: ОА — увод колеса при отсут­ствии бокового скольжения шины (δув= 4…6°); АБ — увод с час­тичным боковым проскальзыванием шины; БВ— полное сколь­жение шины вбок при Ру = Рсиув = 12… 15°).

Рис. 12.4. Качение эластичного колеса

при отсутствии (а) и действии (б)

боковой силы:

А—В, А1 — В1 , А2В2 — характерные точки колеса

Рис. 12.5. Зависимость угла увода

колеса от поперечной силы: А—В — характерные точки кривой

Рис. 12.6. Зависимости коэффициента сопротивления уводу колеса от вер­тикальной нагрузки на него и дав­ления воздуха в шине:

РВ1 —РВззначения давления воздуха в шине

Угол увода колеса можно определить по формуле

где kув — коэффициент сопротивления уводу колеса.

Коэффициент сопротивления уводу колеса зависит от разме­ров и конструкции шины, давления воздуха в ней и вертикальной нагрузки на колесо. Так, при увеличении размеров шины и давле­ния воздуха в ней коэффициент сопротивления уводу возрастает. При увеличении вертикальной нагрузки на колесо он сначала ра­стет, а затем уменьшается (рис. 12.6). Для шин грузовых автомоби­лей и автобусов значения этого коэффициента составляют 30… 100 кН/рад, а для шин легковых автомобилей — 15…40 кН/рад. От значения коэффициента сопротивления уводу во многом зави­сит боковое скольжение колеса. Чем меньше этот коэффициент, тем раньше начинается боковое скольжение.

Пуск двигателя

Если источник энергии — карбюраторный двигатель, то он может начать работать только после того, как включено зажигание. Для этого ключ в замке зажигания поворачивают. О включенном зажигании свидетельствует не только положение ключа в замке, но и показания некоторых приборов на щите перед водителем или движение стрелок указателя уровня бензина, амперметра, термометра и манометра давления масла, которые до этого были неподвижными.

Чтобы двигатель заработал, в нужно нажать на кнопку стартера (ножную, ручную или объединенную с ключом зажигания). Электродвигатель передает вращение шестерне стартера, входящей в этот момент в зацепление с зубчатым венцом маховика, и маховик, а вместе с ним и вал двигателя начнут вращаться. Когда после одного-двух (иногда нескольких) оборотов вала двигателя в цилиндрах произойдут вспышки рабочей смеси и рабочие ходы, кнопку стартера нужно отпустить. Теперь двигатель работает сам. Если двигатель холодный или продолжительное время бездействовал, приходится прогревать его на богатой рабочей смеси, пользуясь при этом кнопкой управления воздушной заслонкой. После того как двигатель прогреется и начнет устойчиво работать на малых (холостых) оборотах, кнопку вдвигают в гнездо до отказа. Кнопкой управления воздушной заслонкой иногда пользуются и во время движения автомобиля, когда хотят путем кратковременного обогащения рабочей смеси резко увеличить эффективность работы двигателя, однако это не рекомендуется, так как в результате возможен преждевременный износ двигателя и нарушение нормальной работы системы питания двигателя.

Кнопкой управления дроссельной заслонкой пользуются еще реже — только если водителю по тем или иным причинам нужно оставить рабочее место, но необходимо поддерживать сравнительно высокие числа оборотов вала двигателя (например, если неисправен стартер).

Лучшие машины по управляемости

Как повысить управляемость автомобиля? Первое, на что стоит обратить внимание – это шины. Именно они обеспечивают сцепление с дорогой

Замена шин – это быстрый и недорогой способ улучшить управляемость

При улучшении технических характеристик важно иметь ввиду, что, прежде всего, шины должны быть достаточно новыми

Помимо шин на управляемость автомобиля оказывает влияние размер дисков. Чем больше ширина и диаметр колеса, тем более устойчивой станет машина. Но при этом нужно учитывать, что увеличение размера колес может негативно сказаться на ходовой части, поэтому перед заменой лучше всего будет проконсультироваться со специалистом.

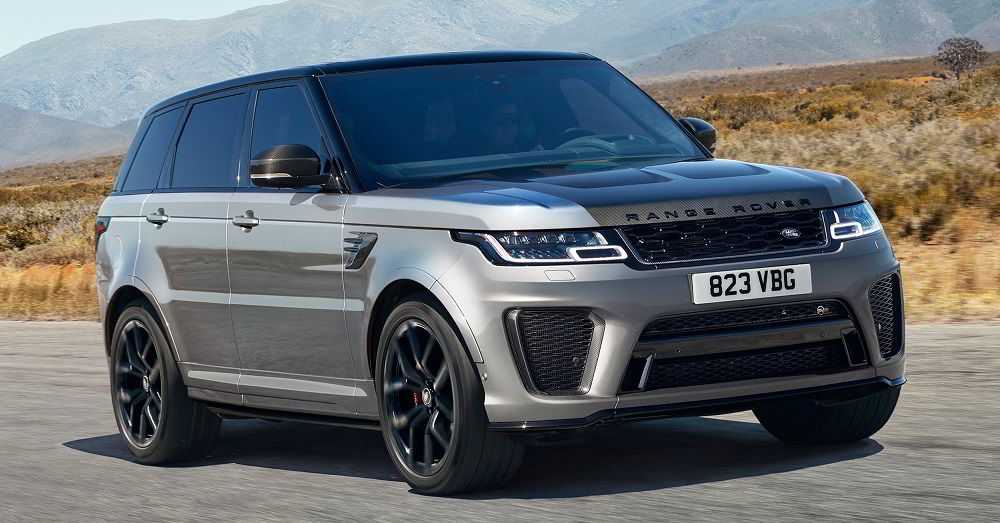

Range Rover Sport

Любители внедорожников вообще-то не слишком озабочиваются управляемостью, но… На каждый товар находится свой покупатель, а продажи спортивной версии внедорожника премиального класса идут очень даже неплохо – ежегодно раскупается до 80 тысяч экземпляров автомобиля, что с учётом его стоимости (порядка 7 миллионов рублей в 2021 году) приличный показатель.

Внедорожник комплектуют довольно обширной линейкой моторов, самый мощный из которых 525-сильный пятилитровый агрегат V8, которому полагается восьмидиапазонный автомат и полноприводная трансмиссия.

Разумеется, по скоростным показателям автомобиль не в силах тягаться со спорткарами, да и в плане дизайна (и экстерьера, и интерьера) внедорожник выглядит слегка архаично, но что касается управляемости авто, особенно на бездорожье, то здесь ему в своем классе равных не найти.

И это при клиренсе 26,5 сантиметров, позволяющем преодолевать почти метровые броды (а точнее – глубиной до 85 см). В обычном, не внедорожном режиме, клиренс уменьшается до 20 см.

12.1. Поворот автомобиля

Основными параметрами, характеризующими поворот автомо­биля, являются радиус поворота и положение центра поворота.

На рис. 12.1 и 12.2 представлены схемы поворота автомобиля с жесткими и эластичными колесами. Точка О представляет собой центр поворота. Она находится на пересечении перпендикуляров, проведенных к векторам скоростей всех колес (мостов) автомо­биля. Радиус поворота R (RЭ) представляет собой расстояние от центра поворота до продольной оси автомобиля.

Для автомобиля с жесткими колесами (см. рис. 12.1), у которого векторы скоростей колес совпадают с плоскостью их вращения, центр поворота лежит на продолжении оси задних колес, а ради­ус поворота (из ОАБ)

Рано или поздно наступят расходы…

Без особых проблем и инвестиций любой автомобиль можно облегчить примерно на 300 килограммов! Это предполагает уменьшение массы, без какого либо вмешательства в систему двигателя и подвески, и по-прежнему ваша машина будет являться законным дорожным автомобилем, без каких-либо изменений в техническом паспорте, например на двух местное авто.

К сожалению, преодоление границы в 50 килограммов, связано уже с инвестициями. Чтобы уменьшить массу еще на 100 килограммов, придется увеличить вложенную вами стартовую сумму примерно в три раза. А следующее уменьшение веса выйдет еще дороже.

Система курсовой устойчивости ESC

Современный темп жизни стимулирует разработчиков в сфере машиностроения к работе над улучшением показателя безопасности. Благодаря этому и появляются всяческие новинки вспомогательных систем, функциональная задача которых заключается в оказании помощи водителю во избежание опасности. Система курсовой устойчивости esc – достойный представитель этих систем.

Её название на автотранспорте различных марок отличается, однако, предназначение систем курсовой устойчивости одно.

Его смысл заключается в том, чтобы обеспечить транспортному средству сохранность выбранной линии при любых режимах езды: будь то разгон либо торможение, движение по прямой или в повороте.

Система курсовой устойчивости ESC

Наглядная иллюстрация работы

Механизм работы концепции курсовой устойчивости ESC может быть проиллюстрирована следующим вариантом: автомобиль входит в поворот на большой скорости, в какой-то миг на песочный участок дороги заносит одну сторону. В таких условиях сила сцепления с дорогой меняется молниеносно, а автомобиль подвергается к заносу или сносу. Именно в этот момент реагирует система курсовой устойчивости: предотвращает уход с траектории благодаря перераспределению крутящего момента между ведущими колесами. Отдельные случаи запускают процесс торможения колес. При условии оснащения транспортного средства активной системой рулевого управления, активируется процесс изменения угла поворота колес.

Принципиальные особенности системы

ESC системы курсовой устойчивости характеризуются непрерывной работой. Сам процесс протекает следующим образом: получение информации от датчиков, анализ действий водителя, вычисление желаемых параметров передвижения авто. К фактическим параметрам, информация о которых поступает от второй группы датчиков, сопоставляются полученные результаты. При несовпадении данных система ESC приравнивает ситуацию к неконтролируемой, и активизирует свою работу.

Типовые вариации стабилизации движения представлены в виде:

  • торможения определенных колес;
  • изменения крутящего момента мотора;
  • изменения поворотного угла передних колес, если на авто имеются системные элементы активного рулевого управления;
  • изменения показателя демпфирования амортизаторов, если на машине имеется адаптивная подвеска.

Способы изменения крутящего момента представлены:

  • переменой позиции дроссельной заслонки;
  • пропуском впрыска горючего или импульса зажигания;
  • изменением угла опережения зажигания;
  • деактивацией переключения передачи в АКПП;
  • перераспределением крутящего момента на осях при полном приводе.

Дополнительные возможности

Система курсовой устойчивости рассматриваемого образца помимо основной функциональной задачи может выполнять и дополнительные:

  • Внедорожники характеризуются высоким расположением центра тяжести, которое способствует к опрокидыванию при вхождении в поворот на высокой скорости. Система предотвращения опрокидывания под названием Roll Over Prevention (ROP) и была разработана специально для таких ситуаций.
  • Система ESC выполнит функцию предотвращения столкновения если имеется адаптивный круиз-контроль. В реальных условиях сначала водителю подаются звуковые и визуальные сигналы, после их игнорирования срабатывает автоматическое нагнетание давления в тормозной системе.
  • При выполнении системой функции стабилизации движения автомобиля предусматривается наличие тягово-сцепного устройства. Его работа заключается в предотвращении рыскания прицепа, реализация которого протекает за счет торможения колес и уменьшения крутящего момента двигателя.
  • Функциональная задача повышения продуктивности тормозов при нагреве идеальна в условиях езды по серпантину. При нагреве тормозных колодок она способствует автоматическому повышению давления тормозной системы.
  • С удалением влаги с тормозных дисков с легкостью справится система динамической стабилизации. Её запуск проводится на скорости выше 50 км/ч при включенных стеклоочистителях.

Как улучшить управляемость автомобиля?

Практически со всеми системами, исправность которых мы проверяли выше, можно поработать с целью улучшения управляемости машины. Только нужно понимать, что, улучшая одни характеристики автомобиля, мы неизбежно ухудшаем другие.

Один из самых простых и любимых в народе видов тюнинга — это установка дисков и шин нештатных размерностей. Диски с меньшим вылетом, диаметром и шириной побольше, чтобы установить на них более широкие шины с низким профилем. Такая комбинация действительно в большинстве случаев улучшает управляемость. Почему? Разберем каждый параметр в отдельности.

Тюнинг управляемости с помощью установки низкопрофильных и «цепких» шин весьма распространен.

Тюнинг управляемости с помощью установки низкопрофильных и «цепких» шин весьма распространен.

Максимально широкие шины сделают больше пятно контакта, что в свою очередь положительно сказывается на сцеплении с дорогой.

Уменьшить вылет уже имеющихся дисков можно с помощью колесных проставок. В среде тюнингистов их еще называют спейсерами. При этом больше станет и колея автомобиля. В большинстве случаев это повышает стабильность машины в поворотах. Надо только учитывать, что вместе с увеличением колеи увеличится и радиус обкатки колеса — расстояние между средней плоскостью шины и проекцией оси поворота колеса на дорогу. Если увеличить радиус обкатки, то при проезде неровностей руль будет сильнее вырываться из рук водителя.

А еще в народе любимы так называемые «липкие» шины. У них сочетаются повышенные скоростные характеристики (до 270–300 км/ч) с низким профилем и минималистичным рисунком. Материалы корда у них более плотные, присутствует нейлоновый слой для прочности. И каучуковая смесь используется более твердая, чем у обычных шин. У каждого производителя свои фирменные названия, но все относятся к классу UHP (Ultra High Performance). Такие шины наиболее эффективны, если их применять для заездов по специальному треку в сухую погоду.

Амортизаторы для тюнинга управляемости зачастую имеют регулируемую высоту.

Амортизаторы для тюнинга управляемости зачастую имеют регулируемую высоту.

Далее проводятся работы по подбору более жестких или более коротких пружин, а также амортизаторов, предназначенных для работы в паре с такими пружинами. На ровных поверхностях такая комбинация улучшает управляемость за счет снижения центра тяжести автомобиля. Кроме того, при езде по не очень ровной дороге шины автомобиля дольше находятся в контакте с дорогой.

Часто проводят работы по изменению углов установки колес. Причем на обеих осях и даже там, где регулировка заводом не предусмотрена. Меняют все возможные углы установки передних колес и регулируют развал и схождение задних. Чаще всего устанавливают колеса с большим отрицательным развалом, что при движении в повороте оптимизирует пятно контакта нагруженных (внешних) шин. Ну а для компенсации развала приходиться корректировать схождение.

Следующим этапом тюнинга подвески будет установка более толстых стабилизаторов поперечной устойчивости.

На автомобилях с подвеской типа МакФерсон очень часто связывают чашки, в которые упираются верхние точки крепления амортизаторных стоек, специальной распоркой, что повышает жесткость кузова. Чем выше жесткость кузова, тем лучше управляемость машины.

На автомобилях с подвеской типа МакФерсон очень часто связывают чашки, в которые упираются верхние точки крепления амортизаторных стоек, специальной распоркой, что повышает жесткость кузова. Чем выше жесткость кузова, тем лучше управляемость машины.

Разгон, ускорение, накат

Мощность двигателя затрачивается на приведение во вращение ведущих колес автомобиля и преодоление сил трения в механизмах трансмиссии.

Если величина усилия, с которым вращаются ведущие колеса, создавая тяговую силу, будет больше чем суммарная сила сопротивления движению, то автомобиль будет двигаться с ускорением, т.е. с разгоном.

Ускорением называется прирост скорости за единицу времени. Если тяговое усилие равно силам сопротивления движению, то автомобиль будет двигаться без ускорения с равномерной скоростью. Чем выше максимальная мощность двигателя и меньше величина суммарных сил сопротивления, тем быстрее автомобиль достигнет заданной скорости.

Кроме того, на величину ускорения влияет вес автомобиля, передаточное число коробки передач, главной передачи, количество передач и обтекаемость автомобиля.

Во время движения накапливается определенный запас кинетической энергии, и автомобиль приобретает инерцию. Благодаря инерции автомобиль может двигаться некоторое время с отключенным двигателем – накатом. Движение накатом используют для экономии топлива.

Требования к колесам. Составные элементы

Конструкция этих составляющих ходовой части включает в себя два компонента – диск и шину. Но несмотря на это, устройство колеса автомобиля – достаточно сложное и к ним выдвигается немало требований:

  • быть прочными;
  • обеспечивать хорошее сцепление с дорожным покрытием;
  • надежно крепиться к ходовой части;
  • поглощать воздействия от мелких неровностей дороги;
  • служить длительный срок.

Колесный диск выступает в качестве посадочной основы для шины и одновременно обеспечивает крепление колеса к ходовой части. На эту составляющую воздействуют значительные нагрузки во время движения, поскольку они первые принимают на себя колебания от неровностей дороги и передают их на подвеску.

Устройство комплекса СКУ

Если представить устройство СКУ в виде структуры – это масса датчиков и контроллеров, позволяющих получать информацию о движении машины из ЭБУ, а затем по необходимости управлять двигателем и тормозами, чтобы вернуть автомобилю управляемость и устойчивость.

Когда машина скользит в бок, система определяет, опасно ли это. После анализа цифр данные попадают на блок ESP. Затем СКУ реагирует на параметры и либо активирует исполнительные устройства, либо ничего не делает. Очень хорошо знает, насколько сильно поворачивается рулевое колесо, на какой скорости едет машина, опасен ли занос и нужно ли запускать систему аварийного управления. Информация с датчиков поступает мгновенно.

Основные типы

Прежде чем разобрать, из чего состоит кузов легкового автомобиля, нужно выделить основные типы его исполнения. Легковые машины серийного производства выпускаются в таких основных типах:

  • седан;
  • хетчбэк;
  • универсал.

Есть и другие типы, но эти три являются основными и наиболее распространенными.

Кузов типа седан являются самыми популярным. Серийный седан имеет четыре двери для пассажиров, моторный отсек и багажный. Такой тип кузова является наиболее оптимальным для перевозки пассажиров и небольшого багажа.

Хетчбэк представляет собой машину с двумя дверями для пассажиров, моторный отсек и багажное отделение, не разделенное с салоном. Такой тип имеет ограничения по перевозимому грузу, а также не очень удобен для перевозки пассажиров. Однако такое исполнение имеет свои преимущества. Автомобили в таком типе кузова имеют более низкий вес и размеры, что положительно сказывается на его экономичности относительно расхода топлива.


Легковые машины в кузове универсал рассчитаны на усиленные нагрузки. Багажное отделение таких машин отличается увеличенным объемом, что не мешает оставаться салону в полноценном размере. Устройство универсала дает возможность еще больше расширить багажное отделение за счет складывания задних пассажирских сидений.

Работа гидроусилителя рулевого привода автомобиля ЗИЛ-4331:

a — нейтральное положение; б — перемещение золотника вправо; в — перемещение золотника влево; 1 и 7 — перепускные клапаны; 2 — сапун; 3 и 4 — сетчатые фильтры; 5 — коллектор; 6 — насос; 8 — предохранительный клапан; 9 и 10 — демпфирующие отверстия; 11 — калиброванное отверстие; 12 — шариковый клапан; 13 — реактивный плунжер; 14 — золотник; 15 — винт механизма рулевого управления; 16 — вал сошки; 17 — картер механизма рулевого управления.

Если водитель перестает поворачивать рулевое колесо, то прекращается и поворот управляемых колес, так как винт перестает вращаться и поступающая в картер механизма рулевого управления жидкость перемешает поршень-рейку с винтом и золотником в исходное среднее положение, при котором прекращается действие жидкости на поршень-рейку.В работе гидроусилителей автомобилей марок «ЗИЛ» и «КамАЗ» много общего, но конструкция гидроусилителя автомобилей марки «КамАЗ» имеет некоторые особенности. Распределитель расположен впереди углового редуктора. В центральном отверстии распределителя размещен золотник, вокруг которого в трех сквозных отверстиях расположено по два цилиндра с центрирующей пружиной между ними, а в трех глухих отверстиях расположено по одному плунжеру с пружиной. Наличие трех плунжеров в глухих отверстиях объясняется следующим. Жидкость, находящаяся в корпусе углового редуктора, действует на три торца реактивных плунжеров, находящихся в сквозных отверстиях, а также на кромку сечения винта по месту его уплотнения, а в полости слева под передней крышкой действуют лишь на торцы трех плунжеров. Чтобы обеспечить одинаковое реактивное усилие на рулевом колесе от давления жидкости при повороте как направо, так и налево со стороны углового редуктора расположены три дополнительных плунжера, общая площадь которых равна площади кромки сечения винта.В одном из плунжеров встроен обратный клапан, который при отказе гидросистемы соединяет между собой магистрали высокого и низкого давления, обеспечивая работу рулевого управления без усилителя. Предохранительный клапан соединяет магистрали нагнетания и слива при давлении жидкости свыше 8 МПа, предохраняя насос от перегрева, а детали от перегрузок. Размещение предохранительного клапана в отдельной бобышке облегчает его регулировку и ремонт.Отдельный гидроусилитель автомобиля МАЗ. Распределитель крепится к корпусу шаровых шарниров и силового цилиндра. Внутри корпуса распределителя имеются три кольцевых канавки: две крайние соединены между собой каналом и с магистралью нагнетания, средняя сообщает магистраль слива с бачком насоса. Две кольцевые канавки золотника соединяются каналами (Одна — с левой, другая — с правой стороны) с реактивными камерами, представляющими собой замкнутую полость. Шаровые пальцы сошки и продольной рулевой тяги закреплены в корпусе шаровых шарниров. Этот корпус фланцем скреплен с корпусом золотника. Шаровые пальцы зажаты пружинами между сферическими сухарями пробкой и регулировочной гайкой. Сухари удерживаются от вращения штифтами, а шаровые пальцы в сухарях могут поворачиваться в некоторых пределах. Внутри корпуса шаровых шарниров в осевом направлении может перемещаться стакан с закрепленным в нем шаровым пальцем сошки. Со стаканом перемещается и золотник, жестко соединенный с ним болтами. На корпус шаровых шарниров навернут силовой цилиндр, в котором помещен поршень со штоком. С одной стороны полость цилиндра закрыта пробкой, а с другой — крышкой. На конце штока имеется головка для его крепления в кронштейне рамы. Полости цилиндра, разделенные поршнем, соединены трубопроводами с каналами в корпусе распределителя, выходящими в полость между кольцевыми проточками.
