Устройство автомобилей

Несколько признаков поломки частей заднего моста и их устранение

Гипоидные передачи, применяемые в трансмиссии автомобилей

Основными симптомами неисправностей заднего моста являются стуки, скрежет, хруст метала, а также другие посторонние шумы в задней части авто.

Одной из самых распространенных неприятностей смело можно назвать поломку подшипников.

Другой причиной может стать затупление зубцов шестерен, которых в мосте заднем огромнейшее количество

Свист вместо стуков же означает недостаточную смазку, поскольку со временем смазочный материал имеет свойство твердеть, перемешиваясь с грязью, болотом и дорожной пылью, поэтому очень важно периодически удалять старую и наносить новую смазку. Особенно громкий шум, а также перегрев заднего моста может свидетельствовать о нехватке масла в кратере, или же о его низком качестве. Поэтому, при подобных признаках, в первую очередь необходимо произвести проверку качества и количества масла

Поэтому, при подобных признаках, в первую очередь необходимо произвести проверку качества и количества масла.

Проблема же с износом шестерен может стать основной причиной обращения в автомобильный сервис или к специалистам СТО, поскольку задний мост – деталь, требующая обслуживания профессионалами.

Кроме того, можно выделить такую проблему, как гул в элементах заднего моста, что является признаком плохо затянутых гаек или фланцев шестерен. Кроме того, гул может означать неправильную регулировку зазоров подшипников ведущей шестерни или дифференциала. В таком случае необходимо прежде всего определить, какой из болтов плохо затянут и с помощью обычного гаечного ключа самостоятельно устранить проблему.

Для продления строка службы требуется должное техобслуживание узлов заднего моста, а именно дифференциала, главной передачи и полуосей.

Обслуживание заднего моста:

  1. Проверять наличие масляных потеков перед выездом автомобиля.

Подшипники

изубья дифференциала наиболее подвержены повреждениям итребуют должного контроля .

Уделять внимание стукам и шумам исходящих из моста, а также своевременно их устранять. Проверять уровень масла в дифференциале и своевременно (где то каждые 45-60 ты

км.) менять на новое.. Основные неисправности заднего моста и его дифференциала — это серьезные механические дефекты деталей

Полностью разбирать задний мост, снимать кардан, полуоси, отремонтировать, и установить все на место в обратном порядке не каждый сможет. Поэтому если это не замена масла в заднем мосту автомобиля, то лучше обращаться в автосервис или к мастерам имеющим должный опыт в ремонте автомобиля

Основные неисправности заднего моста и его дифференциала — это серьезные механические дефекты деталей. Полностью разбирать задний мост, снимать кардан, полуоси, отремонтировать, и установить все на место в обратном порядке не каждый сможет. Поэтому если это не замена масла в заднем мосту автомобиля, то лучше обращаться в автосервис или к мастерам имеющим должный опыт в ремонте автомобиля.

Связанные термины

  • Карданный вал (кардан)
  • Полуось (приводной вал)
  • Подвеска

Схемы измерительных мостов

Измерительные мосты переменного тока делят на 2 группы: двойные и одинарные. Одинарные имеют 4 плеча. В них 3 ветви создают цепь с 4 точками подключения.

В диагонали моста есть электромагнитный гальванометр, показывающий равновесие. В другой диагонали моста действует источник постоянного питания. Измерения могут происходить с погрешностями, которые зависят от их диапазона. По мере роста сопротивления чувствительность прибора уменьшается.

Двойной мост называют шестиплечим. Его плечи – измеряемое сопротивление (Rx), резистор (Ro) и 2 пары дополнительных резисторов (Rl, R2, R3, R4).

Поддерживающий мост

Поддерживающий мост (рис. 4) служит только для поддержания несущей системы автомобиля. Он применяется в качестве заднего моста в переднеприводных легковых автомобилях, а также на прицепах и полуприцепах.

Основной частью моста является U-образная стальная балка 5 с приваренными по концам трубчатыми рычагами 3 и пружинной подвески 4. К концам рычагов прикреплены оси 1, на которых посредством подшипников установлены ступицы 2 с задними поддерживающими колесами.

Другими концами рычаги шарнирно соединены с кузовом автомобиля.

Поддерживающие мосты большегрузных автомобилей, прицепов и полуприцепов могут выполняться подъемными – при полной загрузке транспортного средства они опускаются в рабочее положение и поддерживают вес автомобиля или прицепа (полуприцепа), а при движении порожнего автопоезда могут вместе с колесами подниматься в транспортное положение, не оказывая дополнительного сопротивления качению, что способствует повышению топливной экономичности и уменьшению износа шин. Обычно в качестве подъемного выполняется один из сдвоенных мостов задней тележки.
Управление механизмом подъема поддерживающего моста чаще всего осуществляется посредством гидравлических, пневматических или механических приводов.

***

Учебные дисциплины
  • Инженерная графика
  • МДК.01.01. «Устройство автомобилей»
  •    Карта раздела
  •       Общее устройство автомобиля
  •       Автомобильный двигатель
  •       Трансмиссия автомобиля
  •       Рулевое управление
  •       Тормозная система
  •       Подвеска
  •       Колеса
  •       Кузов
  •       Электрооборудование автомобиля
  •       Основы теории автомобиля
  •       Основы технической диагностики
  • Основы гидравлики и теплотехники
  • Метрология и стандартизация
  • Сельскохозяйственные машины
  • Основы агрономии
  • Перевозка опасных грузов
  • Материаловедение
  • Менеджмент
  • Техническая механика
  • Советы дипломнику
Олимпиады и тесты
  • «Инженерная графика»
  • «Техническая механика»
  • «Двигатель и его системы»
  • «Шасси автомобиля»
  • «Электрооборудование автомобиля»

Виды мостов по назначению

По назначению мосты делятся на: ведущие, управляемые, комбинированные, поддерживающие и проходные.

Ведущие

Ведущий мост соединяет между собой колеса ведущий оси, обеспечивая передачу крутящего момента от двигателя, а следовательно содержит в себе механизмы, необходимые для выполнения этой задачи: главную передачу, дифференциал, полуоси, колёсные ступицы. У автомобилей, привод в которых осуществляется гидравликой или электричеством, некоторые вышеперечисленные элементы не применяются, вместо них используются мотор-колёса.


Ведущий мост грузовика

Ведущий мост может располагаться спереди, сзади, либо одновременно и там и там (последнее чаще встречается у машин повышенной проходимости). Он выполняет следующие функции:

  • Передача и преобразование крутящего момента к ведущим колесам;
  • Обеспечение разной скорости вращения колес;
  • Передача тягового усилия к раме автомобиля или кузову;
  • Передача тормозных усилий.

Устройство ведущего моста грузового автомобиля:

1 — ступица; 2 — тормозной барабан; 3 — сапун; 4 — зубчатое колесо главной передачи; 5 — картер главной передачи; 6 — шпилька крепления картера главной передачи; 7 — балка моста; 8, 10 — полуоси; 9 — дифференциал; 11 — тормозная камера; 12 — подшипники ступицы.

Управляемые


Грузовик Tatra T813 S1 8×8 с двумя управляемыми мостами спередиУправляемый мост содержит в себе механизмы рулевого управления, обеспечивая маневренность транспортного средства, и соединяет колеса управляемой оси. Управляемый мост может быть расположен спереди или сзади, у многоосных транспортных средств таких мостов может быть несколько. В основном управляемый мост располагается спереди за исключением специальной техники вроде зерноуборочных комбайнов, погрузчиков, автомобилей коммунальных служб — у них он располагается сзади.

Основой управляемого моста может служить как балка/поперечина, так и подрамник. У большинства легковых автомобилей (чаще всего они переднеприводные) спереди установлен управляемый ведущий мост или, если говорить корректными терминами, так называемый комбинированный мост.

Устройство управляемого неразрезного моста грузовика «ГАЗ»:


1 — колесо; 2 — тормозной барабан; 3 — ступица; 4, 13 — подшипники; 5 — гайка; 6 — щит; 7 — цапфа; 8 — шкворень; 9, 16 — рычаги; 10, 15 — тяги; 11 — шайба; 12 — стопор; 14 — балка.

Наиболее часто встречающиеся типы передних управляемых мостов:


а — неразрезной; б — разрезной; 1 — колесо; 2 — цапфа; 3 — шкворень; 4 — балка; 5 — рессора; 6 — стойка; 7 — подвеска.

Комбинированные

Комбинированный мост сочетает в себе функции ведущего и управляемого мостов. Наиболее распространена такая компоновка в легковых переднеприводных автомобилях. В комбинированном мосте есть главная передача и дифференциал, а привод реализован с помощью карданной передачи с карданными шарнирами равных угловых скоростей (ШРУС). Внутренние шарниры отвечают за подвижность узла по вертикали, наружные — при повороте колеса.

Пример комбинированного моста — привод управляемых колес переднеприводного автомобиля марки «ВАЗ», где главная передача и дифференциал выполнены в едином с коробкой передач корпусе.


а — общий вид; б — детали наружного шарнира; в — привод правого переднего колеса; 1, 3 — наружный и внутренний шарниры равных угловых скоростей (ШРУСы) 2, 4 — приводные валы; 5 — корпус шарнира; 6 — сепаратор шарнира; 7 — обойма шарнира; 8 — шарики шарнира; 9 — упорное кольцо привода; 10, 13 — хомуты пыльников; 11 — стопорное кольцо; 12 — пыльник.

Поддерживающие

Поддерживающий мост — прямая балка, на концах которой расположены колесные ступицы с подшипниками. Мост такой конфигурации передает только вертикальные нагрузки и тормозные усилия к колесам автомобиля. Поддерживающий мост часто используется на задней оси переднеприводных автомобилей и за счет простоты своей конструкции считается наиболее надежным вариантом задней подвески.

Также поддерживающие мосты нашли свое применение в тяжелых прицепах и полуприцепах, где они устанавливаются для повышения общей грузоподъемности за счет распределения на них вертикальной нагрузки.

Пример поддерживающего (заднего) моста автомобиля марки ВАЗ:


1 — ось; 2 — ступица; 3 — рычаг; 4 — подвеска; 5 — балка.

Проходные

Проходной мост — разновидность ведущего моста, который передает часть крутящего момента на следующий ведущий мост (обычно задний) с помощью проходного вала главной передачи. Используется только на многоосных автомобилях с несколькими ведущими мостами.


Проходной мост КАМАЗ

Виды мостов по конструкции

Конструктивно мосты проектируются в виде полнотелой поперечины или пустотелой балки.

а — поперечина;б — неразъемная балка;в — разъемная балка;1, 4 — рукава полуосей;2, 3 — части картера моста.

С поперечиной

Мосты с поперечиной изготавливаются в виде двутавра переменного сечения из металлического бруса методом ковки. Часто поперечину по ошибке называют балкой. Обычно центральная часть поперечины двутаврового сечения изогнута вниз с целью более низкого расположения агрегатов (например, двигателя).

С балкой

Мосты с балкой пустотелые с целью размещения внутри балки элементов привода ведущей оси. Существуют мосты с разъемной и неразъемной балкой. Последние имеют значительно более высокую жесткость, поэтому применяются в тяжелой технике. Мосты с разъемной балкой предназначены для легковых автомобилей и грузовиков с небольшой грузоподъемностью,

Задний неразъемный ведущий мост грузовика Mercedes-Benz Actros

Также мосты с балкой отличаются по технологии изготовления. В основном применяются штампованные и литые балки.

  • Разъемные — есть поперечный разъем в области картера, соединяемый болтами. Трубчатые рукава полуосей запрессованы в разъемные части картера;
  • Неразъемные — балка цельная с литым картером, в который запрессованы рукава полуосей. Плюсом такой компоновки, помимо более высокой жесткости по сравнению с разъемными мостами, также является удобство обслуживания — для доступа к дифференциалу и главной передаче не нужно демонтировать мост целиком;
  • Штампованные — изготавливаются из ковкого чугуна методом штамповки с применением сварки, превосходят по жесткости разъемным балки, но уступают по этому параметру литым балкам;
  • Литые — наиболее жесткий и надежный вид балок, применяется в тяжелой технике, однако технология изготовления наиболее сложная и дорогостоящая. Материалом для изготовления служат ковкий чугун или сталь.

Видео обзор

МАЗ 5432 – мощный и маневренный магистральный тягач для транспортировки грузов по дорогам общего назначения с полной массой автопоезда до 44000 кг. Седельные тягачи МАЗ 5433 первых выпусков составляли значительную часть монополиста международных автомобильных перевозок Советского Союза «СОВТРАНСАВТО» и успешно работали на международных трассах. На внутреннем рынке перевозок автомобили задействованы при перевозках крупногабаритных грузов в строительстве и различных отраслях промышленности, нефтепродуктов и сжиженного газа, контейнеров, сельскохозяйственной продукции, промышленных товаров и пищевых продуктов.

С коробкой на мосту

А теперь о двухскоростных передачах в ведущих мостах. Их применение позволяет удвоить число передач трансмиссии без установки сложных многоступенчатых коробок передач, причем низшие передаточные числа могут быть получены путем включения второй ступени передачи, благодаря чему карданный вал и первая ступень не воспринимают увеличенного крутящего момента.

Двухскоростные передачи применяют на магистральных тягачах с одним ведущим мостом, созданных на базе обычных автомобилей. В этом случае двухскоростная передача позволит увеличить максимальное передаточное число трансмиссии (что необходимо в связи с увеличением полной массы грузовика) и число передач, так как разница между массами груженого и не груженого автомобиля (особенно в случае седельного тягача) весьма большая. В этом случае все остальные механизмы грузовика остаются неизменными.

Встречаются двухскоростные главные передачи, включающие цилиндрические шестерни внешнего зацепления, вращающиеся на поперечном валу, и кулачковую муфту, которая, перемещаясь по шлицам и входя в зацепление с зубчатыми венцами шестерни, жестко соединяют их с валом. При перемещении муфты влево включается большее передаточное число, а при перемещении вправо – меньшее. В главных передачах такого типа всегда работают две пары зубьев, в связи с чем потери в зацеплении такие же, как и в двухступенчатой главной передаче, однако потери на взбалтывание масла возрастают. Недостатком такой схемы является увеличение размеров и массы всего моста.

На некоторых грузовых автомобилях можно встретить ступенчатые планетарные главные передачи, преимущественно двухскоростные, а в последнее время и трехскоростные. Планетарные ряды способствуют повышению компактности узла, но при этом повышают его стоимость.

Распространенная формула

Если говорить о колесной формуле легковых автомобилей, обычно это 4х2 или 4х4. Первое число обозначает общее количество колес, а второе говорит о количестве ведущих. Следовательно, 4х2 (четыре на два) – автомобиль имеет 4 колеса, 2 из них ведущие. У полноприводных оба числа будут одинаковыми (4х4, 8х8, 16х16).

В интернете можно встретить записи вида 2х4 (два на четыре), с формулировкой, что для переднего привода сначала указывают ведущие колеса. Чтобы проверить эту теорию, перед публикацией статьи мы посетили официальные сайты отечественных и зарубежных автопроизводителей. Подтверждений не нашлось, у всех в технических характеристиках первым идет количество колес.

Что такое задний мост

Задний мост — это делать автомобиля, объединяющая два колеса на одной оси, колеса с подвеской и подвеску с кузовом. В случае наличия заднего привода, мостом именуется трансмиссионный редуктор в сборе.

Функции заднего моста

Агрегат служит для выполнения нескольких функций:

  • передача крутящего момента. Дифференциал заднего моста увеличивает крутящий момент за счет понижающей передачи. Также мост может менять плоскость вращения ведущих колес, позволяя крутить колеса перпендикулярно кузову, когда коленвал вращается вдоль оси авто;
  • вращение ведущих колес с разной угловой скоростью. Данный эффект достигается за счет применения дифференциала (вспомогательных саттелитов), перераспределябщего крутящий момента в зависимости от нагрузки на колесо. Это дает возможность безопасно проходить повороты, особенно на высоких скоростях, а наличие блокировки дифференциала позволяет преодолеть сложные участки при пробуксовке одного колеса;
  • опора для колес и кузова. Например, у автомобилей ВАЗ 2101-2123, ГАЗ “Волга”, задний мост закрытого типа, в корпусе которого (чулке) находится редуктор моста и полуоси, а также тормозные барабаны. При этом подвеска зависимая.

На более современных авто классический мост обеспечивает высокую проходимость за счет длинного хода подвески, жесткость на скручивание, а также плавность хода, например, как у внедорожника Toyota Land Cruiser 200.

Устройство и конструкция заднего моста в авто

Элементы классического заднего моста:

  • картер (чулок), обычно неразъемный, имеющий посередине крышку для доступа к дифференциалу сзади. На автомобилях УАЗ корпус состоит из двух частей;
  • ведущая и ведомая шестерня главной пары;
  • корпус дифференциала (в нем собран редуктор моста);
  • полуосевые шестерни (сателлиты);
  • набор подшипников (ведущей шестерни и дифференциала) с дистанционной шайбой;
  • комплект регулировочных и уплотнительных прокладок.

Принцип работы заднего моста. При прямолинейном движении автомобиля крутящий момент через карданный вал передается на ведущую шестерню редуктора. Ведомая шестерня вращается за счет ведущей, а от нее равномерно крутятся сателлиты (но не вокруг своей оси), распределяя момент на колеса 50:50.

При повороте авто одной полуоси необходимо вращаться с меньшей скоростью, за счет вращения сателлитов вокруг своей оси, в меньшей степени крутящий момент поступает на разгруженное колесо. Таким образом обеспечивает безопасность и отсутствие кренов при повороте, съезд с колеи движения и меньший износ резины.

Дифференциалы делятся на несколько типов, каждый из которых выполняет одну и ту же работу, но осуществляют ее по-разному. Существуют дисковые, винтовые, дифференциалы повышенного трения, с жесткой блокировкой. Все это обеспечивает высокую проходимость, поэтому применяется на кроссоверах и внедорожниках.

Как обслуживать задний мост. Для обслуживания моста требуется периодическая замена трансмиссионного масла. За счет применения гипоидной передачи, масло, заливаемое в редуктор, должно соответствовать классификации GL-5. Раз в 200-250 тысяч потребуется регулировка пятна контакта между ведомой и ведущей шестерней, а также подшипников. При надлежащем уходе подшипников, сателлитов и дистанционной шайбы хватит минимум на 300 000 км.

Типы задних мостов в сборе

На сегодня существуют три типа заднего моста в сборе, отличающиеся по типу поддержки колеса и полуоси:

  • полуразгруженные полуоси;
  • полностью разгруженные полуоси;
  • независимая подвеска.

Мост с полуразгруженными полуосями, крепит их С-образными зажимами в картере. Фиксируется полуось шлицевой частью в коробке дифференциала, а со стороны колеса поддерживается роликовым подшипником. Для обеспечения герметичности моста перед подшипником установлен сальник.

Задний мост с разгруженными полуосями отличается тем, что она передает крутящий момент на колесо, но не принимает поперечные нагрузки в виде массы авто. Такие полуоси часто применяются на грузовиках и внедорожниках, отличаются большой нагрузочной способностью, однако имеют недостаток в виде большей массы и сложной конструкции.

Задний мост с независимой подвеской — здесь полуоси имеет наружный и внутренний шарнир равных угловых скоростей, при этом роль упора для кузова выполняет узел независимой подвески, состоящий минимум из 3-х рычагов на одной стороне. Такие мосты имеют тяги регулировки развала и схождения, обладают широким диапазоном хода подвески, а также простоту при ремонте редуктора заднего моста за счет простой конструкции крепления его к подрамнику.

Преимущества металлоконструкций

В качестве материала для строительства мостов редко используется железо из-за его плохой устойчивости к коррозии. Востребованным материалом стала высокопрочная сталь и ее соединения. Ее прекрасные эксплуатационные качества можно оценить на таких проектах, как вантовые виды мостов, с огромными пролетами. Примером может служить Московский мост через Днепр в Киеве или Обуховский мост в Санкт-Петербурге.

При строительстве железнодорожных мостов широкое применение получили металлические конструкции с решетчатыми фермами. Основным достоинством этих решений является эффективность в эксплуатации, быстрота строительства и демонтажа отдельных частей, сравнительно низкая себестоимость производства, возможность сооружения конструкции в кратчайшие сроки на доступных участках и в любой географической зоне.

Комбинированный метод строительства неразрезных пролетных строений

Комбинированный метод сооружения неразрезных пролетных строений заключается в установке па речные опоры надопорных блоков при помощи плавучего крана и последующем наращивании консолей путем уравновешенного навесного бетонирования. Применение его позволяет вести параллельно работы по сооружению опор и изготовлению на берегу крупных блоков пролетного строения.

При этом значительно упрощаются работы по устройству наиболее сложных участков пролетного строения, примыкающих к опорам, и по анкерному закреплению пролетного строения, бетонируемого навесным способом.

Применение этого метода ограничивается гидрологическими условиями водотока и потребностью в мощном плавучем крановом оборудовании.

Комбинированный метод сооружения пролетных строений был применен на строительстве моста через р. Неретву у Рогатина (Югославия).

Мост имеет общую длину 414 м. Русловая часть реки перекрыта трех ­пролетным неразрезным предварительно напряженным железобетонным пролетным строением по схеме 55 + 110 + 55 м, к которому на обоих берегах примыкают по два балочно-разрезных пролета длиной по 45 м.

Ширина моста 10,8 м (проезжая часть 7,5 м и два тротуара по 1,65 м).Береговые балочные пролетные строения имеют постоянную высоту (2,3 м), неразрезное — переменную (на опоре 5,5 м и в пролете 2,3 м).

Пролетные строения в поперечном сечении состоят из трех двутавровых балок, объединенных поверху монолитной плитой. Расстояние между ося­ми балок 3 м. Неразрезное пролетное строение сооружалось комбинированным способом в два этапа.

На первом этапе заранее изготовленные на полигоне надопорные участки пролетного строения в виде отдельных двутавровых балок весом по 206 т с помощью плавучего крапа последовательно устанавливали на речные опоры. Затем все три балки объединяли в поперечном направлении диафрагмами и верхней плитой.

На втором этапе па обоих концах установленных надопорных блоков при помощи плавучего крана собирали передвижные агрегаты для навесного бетонирования и приступали к наращиванию консолей. Уравновешенное навесное бетонирование консолей вели секциями длиной по 5,5 м. При сооружении всех пролетных строений применяли также предварительное напряжение конструкций в поперечном направлении на уровне плиты.

Виды мостов по расположению

По расположению автомобильные мосты делят на передние, задние, промежуточные и подкатные.

Передние

Передний мост связывает колеса передней по ходу движения оси транспортного средства и служит опорой для передней части автомобиля. В зависимости от типа транспортного средства передние мосты могут быть управляемыми (классическая компоновка), ведущими (в передне- и полноприводной технике), управляемыми и ведущими одновременно (в передне- и полноприводных автомобилях, технике повышенной проходимости) и не управляемыми и не ведущими одновременно (в сельскохозяйственных и коммунальных машинах).


Передний мост автомобилей УАЗ (Спайсер)

Задние

Задний мост связывает колеса задней по ходу движения оси транспортного средства и служит опорой для задней части автомобиля. Задние мосты могут быть ведущими (классическая компоновка), управляемыми (например, у вилочных погрузчиков), ведущими и управляемыми одновременно (у сельскохозяйственных, коммунальных и других специальных машин) и не ведущими и не управляемыми одновременно (у переднеприводной техники).


Задний ведущий мост BMW 7 Series

Промежуточные

Промежуточный мост — любой мост, не являющийся передним или задним по своему расположению. В двухосных автомобилях понятия промежуточного моста не существует. Промежуточные мосты у многоосных автомобилей могут быть как ведущими и/или управляемыми, так и просто выполнять поддерживающую функцию, аккумулируя на себе часть нагрузки.

Подкатные

Подкатной мост — отсоединяемый от прицепа или полуприцепа мост, который используется для транспортировки особо тяжелых грузов и обычно выполняет функцию поддерживающего моста.

Таблицы

В таблицах вы найдете формулы самых распространенных транспортных средств. Два и более показателя через запятую, говорят о наличии у производителя различных модификаций.

Легковые автомобили

Модель авто Формула
ВАЗ
ваз 2107 4х2
ваз 2110 4х2
ваз 2109 4х2
ваз 2106 4х2
ваз 2108 4х2
лада ларгус 4х2
лада веста 4х2
лада х рей 4х2, 4х4
лада гранта 4х2
лада калина 4х2
нива шевроле 4х4
нива 2121 4х4
УАЗ
уаз патриот 4х4
уаз 39094 фермер 4х4
Renault
рено дастер 4х2, 4х4
рено логан 4х2
рено сандеро степвей 4х2, 4х4
рено сценик 2 4х2, 4х4
Kia
kia rio 4х2
kia ceed 4х2
kia soul 4х2
kia sportage 2010 4х2, 4х4
Ford
форд транзит 4х2
форд фокус 2 4х2
Skoda
шкода рапид 4х2
шкода октавия 4х2
шкода фабия 4х2
шкода октавия тур 4х2
Daewoo
ланос 4х2
нексия 4х2
Nissan
ниссан икстрейл 4х2, 4х4
Toyota
land cruiser 80 4х4
тойота камри 4х2, 4х4
рав 4 4х2, 4х4
Suzuki
сузуки самурай 4х4
сузуки гранд витара 4х2, 4х4
Chevrilet
шевроле лачетти 4х2
Opel
opel vectra 4х2
astra family 4х2
astra h 4х2
SsangYong
кайрон 2.3 бензин 4х4
Fiat
фиат дукато 4х2
Hyundai
хендай солярис 4х2
VolksWagen
volkswagen caravelle 4х2, 4х4

Грузовые автомобили

Модель авто Формула
БелАЗ
белаз 75131 4х2
белаз 7540 4х2
белаз 7555 4х2
белаз 7555в 4х2
ГАЗ
газ 53 4х2
газ 66 4х4
валдай 4х2
газель некст 4х2
газ 3302 4х2
газ 3307 4х2
ЗиЛ
зил 130 4х2
зил 131 6х6
зил 133 6х4
зил 431410 4х2
зил 5301 4х2
КамАЗ
камаз 4310 6х6
камаз 43118 6х6
камаз 5320 6х4
камаз 5410 6х4
камаз 55111 6х4
камаз 65115 6х4
камаз 6520 6х4
камаз 6540 8х4
камаз 7850 16х16
камаз 78504 8х8
камаз 78509 12х12
МАЗ
маз 5335 4х2
маз 54322 4х2
маз 54323 4х2
маз 5551 4х2
маз 6303 6х4
маз 6501 6х4
НЕФАЗ
нефаз 4208-34 6х6
Renault
рено магнум 4х2, 6х2, 6х4
УРАЛ
урал 4320 6х6
урал 5557 6х6
Freightliner
фредлайнер 6х4, 6х6
Hyundai
hd 78 4х2
Volvo
volvo fh12 4х2, 6х2

Прочая техника

Модель авто Формула
Автобусы
маз 103 4х2
паз 3205 4х2
лиаз 5256 4х2
Трактора
юмз 6 4к2а
мтз 80 4к2а
мтз 82 4к4а
Грейдеры
дз 98 1х3х3
Прочее
бтр 80 8х8
шасси баз 695071 8х8.1

Межосевой дифференциал

Для равномерного распределения вращающего момента между двумя ведущими мостами и умень­шения износа шин служит межосевой дифференциал, который установлен в среднем (промежуточном) мосту в отдельном кор­пусе 13 (рис. 8), прикрепленном к корпусу главной передачи через стакан подшипников ведущей конической шестерни. В кор­пусе расположены задняя 10 и передняя 11 чашки, конические шестерни 12 и 14 привода соответственно среднего и заднего мостов, между которыми находится крестовина 16 с посаженны­ми на ней на бронзовых втулках сателлитами 15.

Здесь же распо­ложен механизм блокировки дифференциала, состоящий из муф­ты 9 блокировки, вилки 8 и диафрагменной камеры 6. Муфта 9 помещена на внутренней зубчатой муфте, жестко соединенной с конической шестерней 12 привода главной передачи среднего моста.

Виды мостов по числу колес

Автомобильные мосты также разделяют по количеству колес на оси. Бывают мосты с одинарными и сдвоенными колесами.

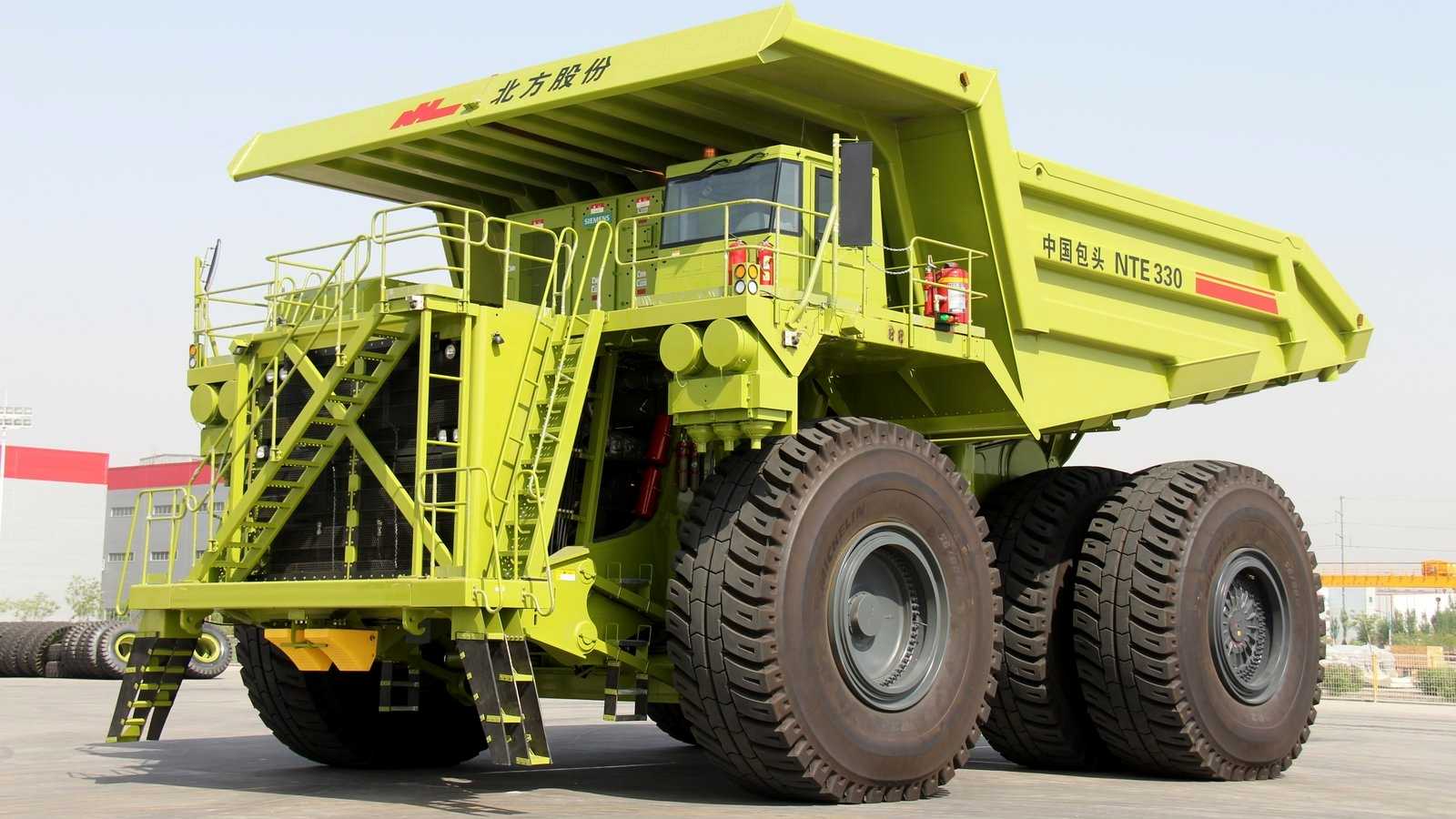

Карьерный самосвал NHL NTE330 — спереди мост с одинарными колесами, сзади со сдвоенными

Одинарные

Мост с одинарными колесами — автомобильный мост, на ступицах которого находится по одному колесу. Применяется на легковых автомобилях, легком коммерческом транспорте, спереди на грузовой технике. Это самый распространенный вид мостов.

Сдвоенные

Мост со сдвоенными колесами — автомобильный мост (обычно задний), на ступицах которого находится по паре колес. Иногда спаренные колеса называют «спаркой». Применяется в грузовиках, карьерных самосвалах и различной тяжелой технике.

На этой ноте краткое описание и устройство автомобильных мостов мы заканчиваем. Возможно, вам также будет интересно почитать наш материал про такой элемент подвески как стойки стабилизатора.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер Гидрикофф
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
