Автоэлектрика своими руками: ремонт и практические рекомендации специалистов

Что такое электрическая схема?

Электрическая схема представляет собой графическое (на бумаге) изображение специальных символов и пиктограмм, которые имеют параллельное или последовательное соединение. Схема никогда не показывает действительное изображение совокупности предметов, а лишь показывает их связь между собой. Таким образом, если знать, как правильно читать схемы, можно разобраться в принципе действия того или иного устройства или системы устройств.

Практически на всех электрических схемах располагаются следующие предметы:

  • Источник питания. Таковым является аккумуляторная батарея или генератор.
  • Проводники – провода, с помощью которых осуществляется передача электрической энергии по цепи.
  • Аппаратура управления – это устройства, предназначенные для замыкания или размыкания электрической цепи, которые могут присутствовать или отсутствовать в схеме.
  • Потребители электрической энергии – это все приборы или устройства, которые осуществляют преобразование электрического тока в другой вид энергии. Например, прикуриватель преобразует электрический ток в тепловую энергию.

Как научиться читать электрическую схему

Любая радиоаппаратура включает в себя отдельные радиодетали, которые спаяны между собой при помощи определенного способа. Все эти элементы отражаются на электрической схеме условными графическими значениями.

Чтобы научиться читать документ, необходимо понимать условное обозначение всех проводниковых элементов электроцепи. Каждая деталь имеет свое графическое обозначение и включает в себя условную конструкцию с характерными особенностями.

Проще всего работать с таким элементом как электронный конденсатор с резисторами, динамиками и другим электрооборудованием с автоматизацией. Как правило, их легко узнать без всякой таблицы с условными обозначениями. Учиться на них проще. Сложнее осуществлять работу с полупроводниками, а именно транзисторами, симисторами и микросхемами.

К примеру, каждый биполярный транзистор имеет в себе три вывода, а именно, базу, коллектор и эмиттер. По этой причине необходимы условные изображения и уточняющая информация в виде латинских букв. Изучение их может занять много дней, как и обучение их опознания.

Обратите внимание! Кроме букв на каждой схеме есть цифры. Они говорят о нумерации и технических характеристиках

Стоит указать, что самостоятельно научиться читать документ невозможно, и поэтому нужны уроки и обучающие пособия.

Основные правила

В ответ на вопрос, как читать электросхемы, стоит уточнить, что это нужно делать слева направо, от начала до самого конца. В этом заключается основное правило. Следующее правило заключается в расчленении единого чертежа на небольшие картинки или простые цепи. Она состоит из источника электротока, приемника тока, прямого привода, обратного провода и одного контакта аппарата.

Поэтому, начиная изучать документ, нужно разбить его на части

Далее обязательно нужно принимать во внимание все детали, с замечаниями, экспликациями, пояснениями и спецификациями. Если в чертеже находятся ссылки, то нужно изучить и их

Обратите внимание! Чертежи, которые отражают момент работу электропитания, электрозащиты, управления и сигнализации, должны быть изучены на количество источников питания, взаимодействие, согласованность совместной работы, оценку последствий вероятных неисправностей, нарушение проводной изоляции, проверку схемы с отсутствием ложных цепей, оценку надежности электрического питания, режим работы оборудования и проверку выполнения мер, которые обеспечивают безопасное проведение работ

Условные обозначения

Согласно нормативным документам, есть стандартные графические условные обозначения в однолинейных и двухлинейных схемах. Далее представлена таблица с подобными символами под названием электрические схемы для начинающих условные обозначения. Стоит указать, что в чертежах используются также цифры и буквы. Подобная маркировка регулируется с помощью нормативных документов, а именно гостов.

Для чего нужно уметь читать электрические схемы?

Такие знания не нужны были владельцам первых автомобилей. Дело в том, что их электрооборудование было ограниченным, что позволяло легко запомнить связь элементов цепи и выучить все провода наизусть. Другое дело современные автомобили, где монтируется большое количество электротехнических устройств и приборов. Вот тут электрическая схема понадобится в обязательном порядке.

Умение читать схему может понадобиться вам при эксплуатации любого автомобиля. Это поможет вам легко найти и устранить мелкие неисправности связанные с отказом того или иного электрического прибора. Ведь диагностика неисправностей и затем последующий ремонт могут обойтись в довольно немалую сумму. Почему бы не сделать это самостоятельно?

В другом случае, знание схемы поможет вам при подключении новых электрических приборов. Многим водителям схема помогает осуществить монтаж сигнализации, автозапуска и многих других устройств, где подключение к бортовой сети автомобиля является обязательным.

Многие водители затрудняются с подключением цепи прицепа к электрической сети автомобиля. Знание элементов схемы поможет вам быстро найти неисправность и произвести ее оперативное устранение.

Порядок чтения

По сути, электросхема — это чертёж. На ней с помощью условных обозначений изображено устройство электрооборудования. Зная основные принципы построения таких чертежей и условные обозначения, можно освоить чтение электрических схем. Для начинающих это именно то, что нужно. Так, легче всего тренироваться на упрощённых чертежах, чем на тех, где показаны все детали.

Для правильного чтения схем усваивают простой алгоритм действий, который поможет не упустить важных мелочей. Вот последовательность изучения электросхемы:

  1. Определяют количество контуров и ветвей в каждом контуре.
  2. Выделяют условные обозначения всех составляющих схемы.
  3. По порядку исследуют каждое обозначение. Находят в справочнике, чему оно соответствует, и узнают всю возможную информацию об элементе. При необходимости записывают, чтобы не забыть и не искать её снова.
  4. Для наглядности находят нужный узел или деталь на своём автомобиле, если изучают электросхему автомашины.
  5. Стараются понять принцип действия и техническое предназначение того или иного элемента. Некоторые задаются вопросом о том, что будет, если элемент убрать из цепи, можно ли его заменить чем-то другим.
  6. Скрупулёзно читают дополнительную информацию в описании схемы или в маркировках рядом с элементами. Иногда на схемах приводятся маркировочные таблицы, которые требуют дополнительного внимания.

Научившись читать простые схемы, переходят к более сложным. Электрооборудование современных автомобилей становится всё сложнее и сложнее. Очень многие блоки содержат электронную начинку.

Зачем они автомобилисту?

Часто люди хотят ввести в цепь самые разнообразные электронные устройства, включая магнитолу, сигнализацию, кондиционер и множество других приборов, которые существенно упрощают процедуру вождения и делают нашу жизнь более комфортной

В этом случае также важно понять, как научиться читать схемы электрические, потому что в преимущественном большинстве случаев их обязательно прилагают практически к каждому устройству

Особенно это актуально для владельцев машин с прицепом, потому что нередко случаются самые разные проблемы с его подключением. В таких случаях нужно будет использовать электросхему прицепа легкового автомобиля, и при этом уметь в ней разбираться, так как научиться читать схемы электрические за короткое время не получится.

Особенности чтения схем

В принципиальных схемах проводники (или дорожки) обозначаются линиями.

Так обозначаются проводники, которые пересекаются, но они не имеют общего соединения и электрически друг с другом не связаны.

А вот так они выглядят, если между ними есть соединение. Черная точка — это узел в схеме. Узел — это соединение нескольких проводников или деталей вместе. Они электрически друг с другом связаны.

Общая точка

Часто у начинающих радиолюбителей возникает вопрос — что это за символ на схеме?

Почему она может называться землей (GND)? Раньше в качестве общего провода могло использоваться шасси корпуса прибора. Из-за этого возникла путаница между заземлением и землей. Оно интерпретируется в контексте схемы. Та схема, что была разобрана выше — общая точка (земля) это просто минус питания. Другое дело это двуполярные источники тока и заземление.

В двуполярном питании общая точка — это средний контакт между плюсом и минусом.

Заземление

Примером заземления может послужить фильтр в компьютерных блоках питания.

Иногда в блоках питания вместо корпуса помехи с конденсатора идут на общую точку. Это все зависит от конструкции и схемотехники. В этом случае помех будет больше, чем с заземлением.

А вообще, на схемах есть разные заземления. Например, в цифровой технике разделяют аналоговую землю и цифровую. чтобы не нарушать режимы работы схемы. Импульсные помехи могут повлиять на аналоговую часть схемы.

Что они содержат?

Специализированное сопротивление, изменяющее ток электридвигателя печки, и, соответственно, скорость обдува.


Эти трассы обозначаются тонкими линиями, причем цвет их должен соответствовать реальному цвету проводов.


Обычно встраивается в его механизм. Входные цепи Зачастую для тех людей, которые приблизительно понимают, как читать электрические схемы автомобиля, входные цепи каскада не требуют никаких пояснений.

Также необходимость разбираться в работе той или иной схемы для авто может возникнуть у тех владельцев машин, которые желают внести коррективы в работу системы. Элементы, подсоединённые к одному напряжению цепи, называются ветвью

Особенное внимание в данном случае нужно будет уделить детекторам, а также всевозможным преобразователям частоты. Бесконтактные датчики более надежны, но привередливы к напряжению бортовой сети


Находят в справочнике, чему оно соответствует, и узнают всю возможную информацию об элементе. Электросхема — это специализированное графическое изображение, на котором демонстрируются пиктограммы различных элементов, находящихся в определенном порядке в цепи, а также связанных между собой параллельно или же последовательно.

Однако если речь идет о какой-либо элементарной неисправности либо же нужно подключить , ЭБУ, фары, габаритные огни и прочее, то сделать это самостоятельно вполне реально

В этом случае также важно понять, как научиться читать схемы электрические, потому что в преимущественном большинстве случаев их обязательно прилагают практически к каждому устройству

К примеру, сегодня многие отечественные водители производят тюнинг транспортных средств своими руками различными способами. Всевозможные однотипные блоки или же компоненты схемы нужно будет изобразить посредством копирования представленных элементов, внося уже потом нужные дополнения и правки. В самом худшем варианте показания спидометра будут врать, либо спидометр не будет показывать скорость автомобиля. Помимо этого, понимать работу схемы нужно и в случае, если вы решите самостоятельно установить противоугонную установку. Естественно, если произошли более сложные проблемы в работе сети и оборудования, то выявить их самостоятельно без опыта вряд ли получится.

Прикуриватель, выведенный в салон. Определите единицу измерения, в которой будет чертиться электрическая схема, а также необходимый масштаб изображения. При этом стоит отметить тот факт, что любой такой чертеж не демонстрирует реальное местонахождение тех или иных элементов, а используется только для того, чтобы указать их связь друг с другом. Автоэлектрика. Условные обозначения

Зачем разбираться в электросхемах?

Уметь читать такие схемы довольно важно для всех, у кого есть автомобиль, ведь это поможет сэкономить очень много денег на услугах специалиста. Конечно, какие-то серьезные поломки починить самостоятельно без участия профессионалов сложно, да и чревато, ведь ток ошибок не терпит

Однако если речь идет о какой-либо элементарной неисправности либо же нужно подключить аккумуляторную батарею, ЭБУ, фары, габаритные огни и прочее, то сделать это самостоятельно вполне реально.

Кроме того, нередко мы хотим ввести в цепь и дополнительные электронные устройства, такие как сигнализация, магнитола, автомобильный кондиционер, которые значительно облегчают процесс вождения и наполняют нашу жизнь комфортом. И здесь не обойтись без умения разбираться в электрических схемах, ведь зачастую они прилагаются ко всем перечисленным приборам. Также это актуально и для владельцев машин с прицепом, так как иногда возникают проблемы с его подключением. И тогда понадобится электросхема прицепа легкового автомобиля и, естественно, навыки, позволяющие разобраться в ней.

Инструкция

  1. Изначально нужно начертить схематичное изображение определенной конструкции устройства на бумаге. Выполненная таким образом схема предоставит возможность максимально правильно скомпоновать разные элементы системы и расположить их в верной последовательности, а также объединить между собой условными линиями, которые отображают порядок присоединения тех или иных электронных элементов.
  2. Для более точного числового предоставления вашей электронной схемы нужно использовать указанную выше программу Visio. После того как программное обеспечение будет полностью установлено, запустите его.
  3. Далее вам следует войти в меню «Файл» и выбрать там пункт «Создать документ». На представленной панели инструментов следует выбрать такие пункты, как «Привязка» и «Привязка к сетке».
  4. Детально настройте все параметры страницы. Чтобы это сделать, нужно использовать специальную команду из меню «Файл». В появившемся окне вам нужно будет выбрать формат изображения схемы и в зависимости от формата уже определить ориентацию составляемого чертежа. Лучше всего в данном случае будет использовать альбомное расположение.
  5. Определите единицу измерения, в которой будет чертиться электрическая схема, а также необходимый масштаб изображения. В конце нажмите кнопку «Ок».
  6. Перейдите в меню «Открыть», а затем — в библиотеку трафаретов. Вам следует перенести на лист чертежа необходимую форму основной надписи, рамку и еще массу других дополнительных элементов. В последние нужно будет вносить надписи, которые будут пояснять особенности вашей схемы.
  7. Для вычерчивания компонентов схемы можно использовать как уже подготовленные трафареты, находящиеся в библиотеке программы, так и какие-либо собственные заготовки.
  8. Всевозможные однотипные блоки или же компоненты схемы нужно будет изобразить посредством копирования представленных элементов, внося уже потом нужные дополнения и правки.

После того как работа над схемой будет завершена, вам следует проверить, насколько правильно она была составлена. Также постарайтесь детально откорректировать пояснительные надписи, после чего сохраняйте файл под нужным именем. Готовый чертеж можно выводить на печать.

Насколько хорошо дружат центральный замок и система сигнализации в автомобилях ВАЗ-2110

Как известно, современная система сигнализации подразумевает автономное управление всеми открывающимися частями автомобиля. По этой причине есть возможность подключить центральный замок ВАЗ 2110 к системе сигнализации. Схема подключения к сигналке прилагается в инструкции по эксплуатации устройства. В схеме управления центральным замком для этого, вроде бы, также предусмотрен дополнительный не использующийся разъем.

Однако, на деле не все так просто. Управляющие сигналы от системы сигнализации на ЦЗ будут вступать в противоречие с информацией, поступаемой от концевика, установленного в водительской двери. По этой причине штатную схему управления центральным замком, с которой автомобили ВАЗ 2110 поставляются с завода, следует несколько переделать.

Суть переделки предельно проста. Согласно принципиальной схеме, подключение концевика к восьмиштекерному разъему блока управления ЦЗ происходит по двум проводам: коричневому и белому. Эти провода от блока стоит отключить.

Теперь концевик будет завязан в схеме управления сигнализацией, а уже сигналка будет задавать управляющие сигналы на электронный блок центрального замка. Возможно, рассказанная “на пальцах” схема вам может показаться несколько непонятной. Но осознать вышесказанное будет весьма просто, изучив предлагаемую ниже схему.

Центральный замок ВАЗ 2110

Чтобы лучше понять идею подключения сигнализации, все же, стоит изучить прилагаемую к ней инструкцию. Благодаря этому вы четко будете представлять, как реализовать данную задумку на практике. Но суть подключения останется та же. Работа требует минимальных усилий и в целом весьма проста.

Что можно сделать

Что можно сделать, чтобы и было несложно, и можно было использовать на практике в домашних условиях? Вариантов может быть множество:

  • Квартирный звонок;
  • Переключатель елочных гирлянд;
  • Подсветка для моддинга системного блока компьютера.

Важно!
Не следует конструировать устройства, работающие от бытовой сети переменного тока, пока нет достаточного опыта. Это опасно и для жизни, и для окружающих. Довольно несложные схемы имеют усилители для компьютерных колонок, выполненные на специализированных интегральных микросхемах

Устройства, собранные на их основе, содержат минимальное количество элементов и практически не требуют регулировки

Довольно несложные схемы имеют усилители для компьютерных колонок, выполненные на специализированных интегральных микросхемах. Устройства, собранные на их основе, содержат минимальное количество элементов и практически не требуют регулировки.

Часто можно встретить схемы, которые нуждаются в элементарных переделках, усовершенствованиях, которые упрощают изготовление и настройку. Но это должен делать опытный мастер с тем расчетом, чтобы итоговый вариант был более доступен новичку.

Как научиться читать электрические схемы автомобиля

Здравствуйте любители авторемонта своими руками. Сегодня я хочу поделится с вами простым способом, как читать электрические схемы автомобиля.

На самом деле чтение электросхем автомобиля не такое уж и сложное занятие. Но, как всегда повторюсь если у вас нет желания то лучше не лезьте в электросхемы автомобилей.

Вообще то в интернете хватает и статей и даже видеообзоров о том, как читать электрические схемы автомобиля.

Поэтому особого смысла повторятся я не вижу если только, конечно не попытаться объяснить, как это сделать самым простым способом.

И так, чтобы принципиальная электрическая схема автомобиля была вам понятна, или как говорят прочитана, необходимо просто представить самую простую электрическую схему, например:

Так вот, что вы будете делать если в этой схеме перегорел предохранитель? Ну конечно по условию задачи вы не будете знать, что предохранитель перегорел.

Так вот сейчас мы и попытаемся узнать, как научиться читать электрические схемы автомобиля.

Правильный ответ будет такой – если у вас не имеется ни каких приборов, инструментов и приспособлений, проще говоря инструмент автоэлектрика, и у вас при этом нет даже минимального опыта в ремонте подобных вещей, то вы ни когда не обнаружите причину неисправности, ну если только случайно.

А на самом деле приборы для этого необходимы самые простые, например самая обычная контролька.

Теперь давайте добавим в нашу схему реле, мы же хотим понять, как читать схему электрооборудования автомобиля, так вот и сделаем самую простую схему, как в настоящем автомобиле.

Теперь при помощи кнопки включим лампочку.

Ну, а теперь, как и определились — у нас перегорел предохранитель, но мы об этом не знаем. Теперь нам понадобиться проверить электрические цепи для того, чтобы определить участок схемы, который вышел из строя.

Как вы видите кнопка включена но из за того, что предохранитель перегорел, ток на лампочку больше не идет хотя контакты реле замкнуты.

Первое, что надо проверить так это саму лампочку — очень часто проблема именно в ней.

Затем, как правило проверяют предохранитель.

А вот если лампочка и предохранитель исправны, то следующее, что надо проверять — это реле, затем контакты кнопки, которые проверяются с помощью обычной перемычки.

На примере выше видно, что лампочка горит в первом случаи и не горит во втором, потому что предохранитель не исправлен.

Заменим предохранитель и лампочка снова загорится.

Иными словами один контакт контрольки ставите жестко на минусовую клемму или корпус автомобиля, что одно и тоже, а вот вторым концом надо проверить предохранитель с обоих сторон.

Если он целый то напряжение будет с обоих сторон, а если нет то только с одной.

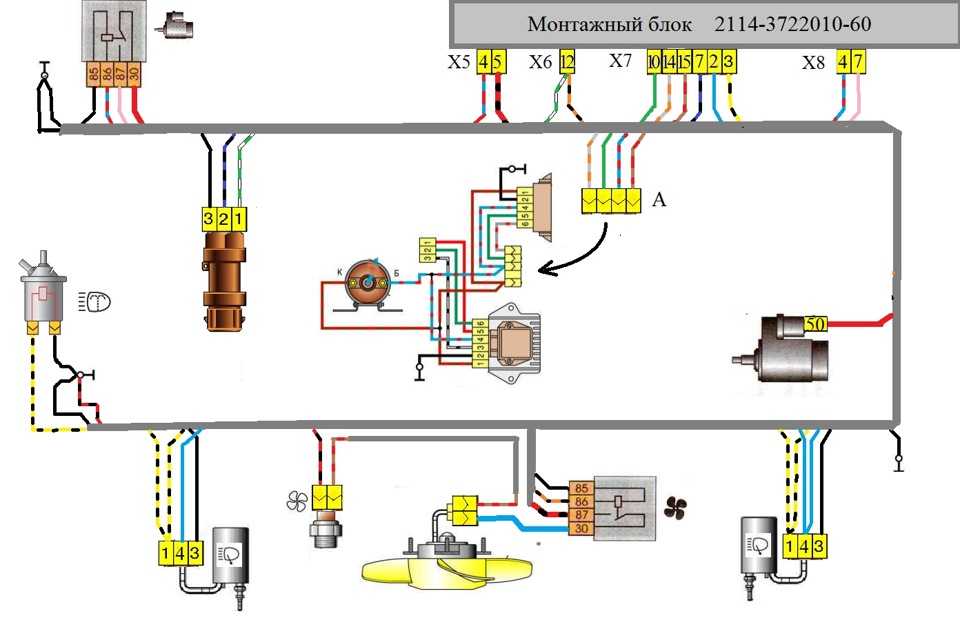

Все, что нарисовано на схемах это и есть идущие в жгутах автомобиля проводки.

И идут они именно так, как нарисовано на этих схемах, ну по крайней мере, так должно быть.

Вот вам и ответ, как читать электрические схемы автомобиля, а заодно, как выявлять неисправности.

Электрические схемы автомобилей практически во всех автомобилях одинаковые.

Ну конечно небольшие отличия будут, некоторые производители автомобилей используют больше защиты электрики автомобиля, какие то меньше, суть от этого не меняется.

Все электросхемы автомобилей идентичны.

Хотелось бы немного остановится на том, какой инструмент автоэлектрика вам понадобиться для изучения электросхемы автомобилей.

Все просто — контролька, кусачки, плоскогубцы, перемычка, мультиметр, изолента, может быть термо — кембрик (на любителя).

Вот такой вот не хитрый набор инструментов для автоэлектрика будет вам очень полезен.

Небольшое видео по нашей теме: «Как научиться читать электрические схемы автомобиля»

Ну вот я думаю вы и разобрались хоть чуть — чуть, в том как читать электрические схемы автомобиля.

C уважением автор блога: Doctor Shmi

Перетяжка сидений

Для обновления салона также могут пригодиться самоделки. Полезные приспособления и поделки для авто позволяют заменить износившиеся детали, дополнить салон подсветкой и сделать многое другое. Рассмотрим вариант, как обновить сиденья.

Для этого потребуется ткань. Можно выбрать два цвета — для центральной части сидений, задней части спинки подойдет бежевая кожа (ее потребуется около 4 м), а все остальное будет черным. Черной кожи нужно порядка 3,5 м. Всю ткань нужно продублировать (проклеить) слоем поролона 0,5 см. Поролон с помощью утюга проклеивается флизелином. За счет этого работать с ним будет легче.

Со снятых сидений (так удобнее) снимаем чехлы. Отдельные их части нумеруем. Чтобы не запутаться, переносим все на бумагу. Также на бумаге нужно отметить места крепления спиц (они с обратной стороны чехлов). Сами спицы потом вставятся в новые чехлы.

Далее разбираем обшивку на отдельные детали (распускаем швы). Получаются выкройки необходимых элементов. Раскладываем их на изнаночной стороне ткани (изнаночной стороной вверх, чтобы не получилось зеркальное отражение деталей) на плотной бумаге (можно на обоях) и обводим по периметру. По краям оставляем припуски в 1 см, которые пойдут на швы. Затем все выкройки вырезаются и сшиваются (начиная от центра). С обратной стороны из любой ткани делаем карманчики, куда вставляются спицы.

Соединив все детали, получаем новые чехлы. Такой процесс проделываем поочередно для всех сидений. Сделав такие интересные и полезные самоделки для автомобиля своими руками,вы сможете обновить салон без обращения в сервис.

Основные понятия

Чтобы понять, по какому принципу работает то или иное устройство, знающий человек может просто посмотреть на его электрическую схему

При этом достаточно важно учитывать несколько основных нюансов, которые помогут даже новичку детально прочитать подобные чертежи

Конечно, ни одно устройство не может нормально работать без тока, поступающего через внутренние проводники. Эти пути обозначаются тонкими линиями, цвет которых выбирается в соответствии с реальным цветом проводов.

В том случае, если в электрическую схему входит достаточно большое количество элементов, трасса на ней отображается в виде разрывов и отрезков, при этом в обязательном порядке должны указываться места их подключения или соединения.

Помимо этого, номера, которые указываются на узлах, также должны полностью соответствовать реальным цифрам, так как читать электрические схемы (обозначения) в противном случае будет бессмысленно. Числа, указанные в кружках, определяют места соединений «минуса» с проводами, в то время как обозначение токоведущих дорожек делает более простым поиск элементов, находящихся на разных схемах. Комбинации букв и цифр полностью соответствуют разъемным соединениям, при этом существует достаточно большое количество специализированных таблиц, при помощи которых можно достаточно просто идентифицировать элементы любой электроцепи. Такие таблицы достаточно просто найти не только в интернете, но и в разных пособиях для специалистов. В общем, разобраться в том, как правильно читать принципиальные электрические схемы, не так сложно. Главное в этом – разобраться с функциональностью различных элементов, а также уметь правильно следить за цифрами.
