Установка ксеноновых и биксеноновых линз в фары своими руками

Какой ксенон лучше выбрать?

Сегодня на авторынке существует масса заманчивых предложений

Однако делая выбор, всегда нужно в первую очередь обращать внимание на производителя. Самым бюджетным вариантом считается ксенон из Китая (около $40 за комплект), а элитную категорию замыкают немецкие изготовители – Bosch, Osram, Hella (до $150 за комплект)

Опытные автовладельцы не рекомендуют покупать дешевый «китай» из-за частых случаев скорого сгорания блоков розжига, изменения цвета лампы либо частого моргания света. В качестве альтернативы «середнячка» стоит присмотреться к корейскому ксенону Sho Me, который славится низкими показателями брака и исправно работает при любых погодных условиях. Судя по отзывам, такие ксеноны могут стоять на машине около 10 лет без каких-либо нареканий к работе со стороны водителей.

Во-вторых, необходимо учитывать температуру свечения (ТС). Самый нижний порог – 3000 К. Чем выше данный показатель, тем короче длина светового пучка. К примеру, ксенон с ТС=3000 К обладает желтым светом, в то время как 4300 К – это белый мягкий свет, который считается наиболее подходящим для установки, поэтому ставится на авто еще на заводе.

Не каждый автомобиль штатно укомплектован хорошей оптикой, которая позволяет водителю уверенно себя чувствовать на ночной дороге. Владельцы недорогих марок самостоятельно дорабатывают фары, делая их более современными и яркими. Для этих целей отлично подходят линзы. Тем более, что установка линзы в фары доступна каждому.

Ремонт стекла автомобильной фары своими руками

Если повреждения небольшие, то восстановить стекло можно своими руками: ремонт оптики автомобиля не так сложен. Все зависит от того, из какого материала изготовлена прозрачная часть устройства.

Стеклянные фары

Эта оптика имеет множество преимуществ: большой эксплуатационный ресурс, отличная светопропускаемость, эстетичный внешний вид. Но стекло «хорошо» царапается, трескается при сильном ударе. Если трещины и сколы небольшие, можно попытаться их заполировать, применяя наждачку (наилучший размер 320). При больших повреждениях применяйте номера 180, потом 400, 600 и 800. Однако работа долгая и требует терпения. Самостоятельное восстановление стеклянной фары автомобиля с сильными дефектами вряд ли получится: необходимо спецоборудование

Поликарбонатная оптика

Материал имеет высокую устойчивость к механическому воздействию, он прочнее стекла в 200 раз и «равнодушен» к перепадам температуры. Но есть и минус: помутнение при долгой эксплуатации или из-за воздействия веществ, содержащих кислоты. Для реставрации фары автомобиля с помутневшей оптикой лучше всего применять специальную восстанавливающую жидкость (испаритель), обычно продающуюся в наборе с ремкомплектом. Сначала стекло нужно очистить и обработать наждачной бумагой, постепенно увеличивая номер (до 600). При шлифовании опускайте ее в воду. Прилегающие части обмотайте малярной лентой. Затем:

  1. Наденьте респиратор, налейте в кружку 100 мл испарителя, прогрейте его 5 минут, пока не появится чуть заметный пар, выходящий из трубки (она должна быть в вертикальном положении);
  2. Поднесите кружку к стеклу на 10 мм;
  3. Обрабатывайте оптику медленно, постепенно продвигаясь снизу вверх в течение 3-х мин;
  4. Время предварительной сушки —10 мин., на полное высыхание потребуется несколько часов.

Поликарбонат

Акриловые (из оргстекла)

Один из методов – использование дихлорэтана, представляющего собой молекулярный клей (предварительно прогрейте его паяльником). Сначала очистите пластмассу и приготовьте пистолет для состава. Им заполните трещины и подсушите ультрафиолетовой лампой. Отшлифуйте и отполируйте поврежденные места (микротрещины, небольшие дырки и т. п.). Можно использовать эпоксидную смолу. Вся разница с предыдущим методом в том, что надо после нанесения состава добавить отвердитель и дождаться высыхания. Еще один метод ремонта – пайка феном. Однако полностью изготовить стекло для фар своими руками в домашних условиях – дело затруднительное.

тюнинг оптики: установка биксеноновых линз, ангельских глазок, светодиодных ресничек. Основные правила»

8. Сборка производится только после проверки установленного оборудования.

9. Сборка фар на термогерметике. Греем феном кромки прозрачного пластика 2-3 минуты, по кругу. Далее греем 2-3 минуты кромки П- образного профиля корпуса фары. Вставляем стекло в профиль. Прижимаем по всему периметру. Греем 6-8 минут уже соединенные части, в месте соединения, по кругу. Прижимаем еще раз стекло. Если есть шурупы крепления стекла к корпусу фары — закручиваем шурупы. Если стоят одни защелки — защелкиваем. Кладем фару и даем ей остыть.

9.1 Сборка фары на резиновом клее.

Так как клей мы удалили, то нам необходим герметик для склеивания фары. Подойдет автомобильный черный герметик. Расход: 1 тюбик на 1 фару.

10. Перед склеиванием примеряем детали. Плотно прижимаем стекло к корпусу фары и смотрим как садится стекло. Если стекло плохо входит в профиль, вычищаем резиновый клей из профиля, примеряем снова. Если глубоко входит в профиль, то прижимая стекло, вкручиваем 2 шурупа сверху. Переворачиваем фару, прижимаем плотно стекло к корпусу фары, вкручиваем еще два шурупа. Шурупы вкручиваем по углам фары. Шурупы длинной не более 5мм. Шурупы нужны для первоначальной фиксации стекла по отношению к корпусу фары.

11. Выкручиваем шурупы и снимаем стекло.

12. Наносим герметик в П-образный профиль. Заполнять до верха.

13. После нанесения герметика, выравниваем слой. Убираем лишнее.

ВНИМАНИЕ: установка стекла должна быть произведена с первого раза. 14

Ставим стекло. Плотно прижимаем его к корпусу фары. Вкручиваем в готовые отверстия шурупы

14. Ставим стекло. Плотно прижимаем его к корпусу фары. Вкручиваем в готовые отверстия шурупы.

15. Вытираем лишний герметик с корпуса фары.

Если возникли вопросы — пишите.

16. Ставим в атомомбиль.

Это интересно: Устанавливаем камеру заднего вида своими руками

Возможные проблемы с фарами авто

Даже после корректного монтажа и регулировки, вы не защищены от других проблем с фарами.

Что делать, если начинают потеть

Фары могут потеть во время дождя, да и просто без причины. Конденсат собирается внутри корпуса, что может привести к ухудшению рассеивания света, коррозии металлических конструкций, а в некоторых случаях даже к короткому замыканию. Чаще всего запотевание происходит из-за некачественного герметика, который неплотно скрепил корпус со стеклом.

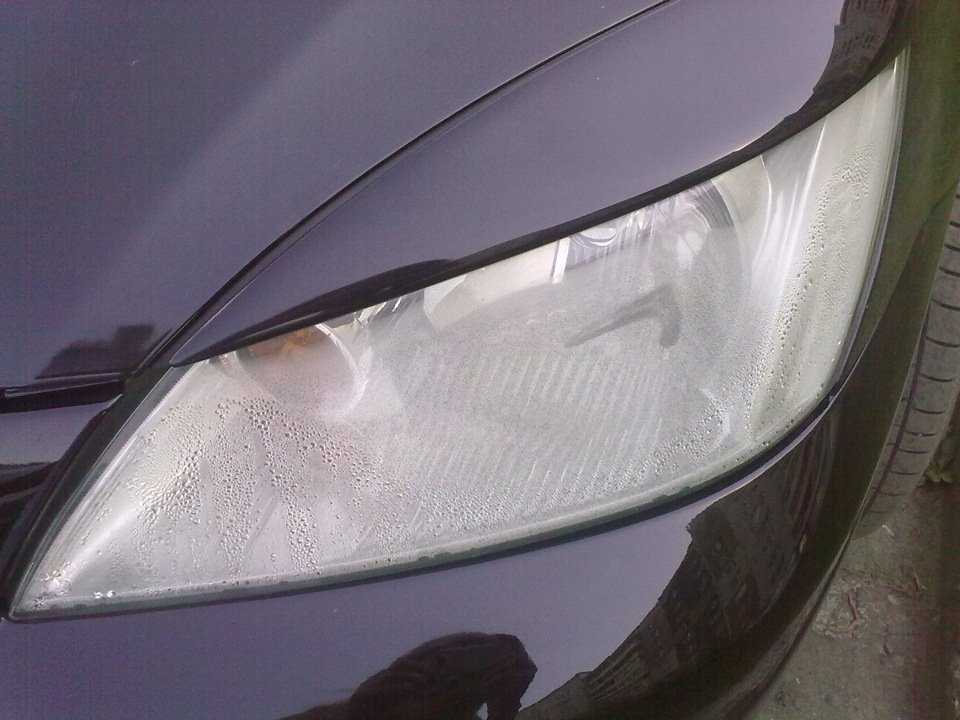

Запотевание фары приводит к ухудшению светового потока

Для того чтобы устранить проблему, вам нужно провести несколько несложных процедур.

  1. Снимите фару с корпуса автомобиля.
  2. Проверьте специальные дренажные системы внутри фар. Если они засорились — прочистьте их.
  3. Нагрей фару и отделите стекло от корпуса.
  4. Счистьте острым предметом старый слой герметика.
  5. Просушите фару.
  6. Обезжирьте место соединения стекла и корпуса.
  7. Нанесите свежий герметик. Плотно прижмите стекло и дайте ему высохнуть.

Если до этого вы самостоятельно устанавливали линзу внутрь фары, этот процесс тоже не должен вызвать у вас затруднений.

Чаще всего такой порядок действий решает проблему с запотеванием фар. Однако если после всех манипуляций, влага продолжает собираться внутри корпуса, вам следует обратиться в сервис для диагностики причины проблемы.

Как очистить линзу

Если вы заметили, что свет от фар стал тусклым, значит, пришла пора чистить линзы.

Для этого необходимо вынуть фары из корпуса автомобиля и разобрать их стандартным способом. Мягкой тряпочкой удалите с поверхности линзы всевозможные загрязнения.

После этого просто соберите фару в обратном порядке и верните на своё место. Очищенная оптика испускает более яркий свет и имеет чёткий светотеневой горизонт.

Модернизация фары автомобиля может оказаться не самым лёгким процессом: монтаж, регулировка и очистка должны проводиться с предельной аккуратностью. Однако результат того стоит. Новая яркая оптика с потоком света, направленным в нужную точку, может поднять настроение владельцу автомобиля, и облегчить передвижения в тёмное время суток.

Главная →

Тюнинг →

Импульсный блок питания


Питание, что на один, что на другой стабилизатор рекомендуется подключать через предохранители.

Если вы не радиолюбитель и не знакомы с пайкой схем, да и заморачиваться с этим делом нет желания, можете купить уже готовый стабилизатор.

При том, что стоят они на сайте AliExpress очень дешево. Буквально один-два доллара. Представляют из себя миниатюрную коробочку на основе микросхемы «LM2596».

Найти их в разнообразном количестве можно здесь.

Такой стабилизатор практически не требует никакой настройки, просто припаиваете провода на вход и выход и пускаете их на ленту.

Рассчитан он на ток до 1,5А, а значит через него можно подключать светодиодные ленты мощностью до 20Вт.

Если лента RGB идет с блоком управления, то импульсный источник питания должен подключаться перед блоком.

Кстати, с помощью такого блока, лучше подавать даже не 12В, а всего 10В.

Поверьте, для глаз это практически не заметно, а вот срок службы светодиодов увеличится в разы! Регулировать напряжение можно отверткой, подкручивая специальный винтик.

Если же вас пугают все эти сложности с импульсными источниками и блоками питания, то можно поступить по-простому и запитать всю подсветку в автомобиле от батарейки.

Очистка без разбора

Процедура удаления загрязнений проводится намного проще в ситуациях, когда есть возможность снять стекло и разобрать деталь на компоненты.

Увы, многие современные автомобили не предусматривают использование разборных линз. В большинстве своем они неразборные. При этом это вовсе не означает, что периодически чистить их не требуется. Владельцы многих автомобилей сталкиваются с такой потребностью:

  • ВАЗ 2110;
  • Мазда 6;
  • Фольксваген Пассат Б6;
  • Рено Меган;
  • Рено Дастер;
  • Хонда Сивик;
  • Дэу Нексия;
  • Ниссан Кашкай;
  • Опель Зафира;
  • Лада Веста;
  • Рено Кангу и пр.

Если на вашем автомобиле стоят ксеноновые фары, галогенки, светодиоды, со временем на оптике все равно будут образовываться слои и грязи и пыли.

Все это крайне негативно сказывается на работе фар. А если оптика начинает светить хуже, это прямая угроза вашей же безопасности. Тусклый и рассеянный свет нужно восстановить до нормального состояния.

Чтобы сделать все правильно, да еще и без снятия, нужно придерживаться некоторых правил и рекомендаций.

Выполнить работы, не снимая фары, то есть сам корпус головной оптики, не получится. А вот разбирать их вовсе не обязательно. К тому же, когда речь идет о неразборных линзах, разобрать их не получится даже при желании. Максимум, чего вы добьетесь, это поломки оптики. Затем придется покупать новую, стоимость которой далеко не маленькая. Для демонтажа воспользуйтесь руководством по эксплуатации, поскольку на разных авто снятие осуществляется разными способами. У одних они отщелкиванием просто вытаскиваются из гнезда, у других приходится сначала снимать бампер, решетку радиатора и пр.

Далее пошагово стоит посмотреть, как выглядит вся эта процедура.

Не переживайте, даже не снимая фары, можно добиться существенного улучшения качества свечения оптики.

Пошаговое руководство для очистки стекла

Первым делом обязательно почистите само стекло. Именно на нем оседает наибольшее количество загрязнений, что ведет к ухудшению работы световых приборов на машине.

Первым делом нужно снять фару тем путем, который прописан в руководстве по эксплуатации и ремонту. А далее:

Только когда вы убедитесь, что внутри корпуса оптики сухо, можно возвращать на место все демонтированные лампочки.

То есть держать лампочки лучше за сам цоколь. По возможности в процессе работы используйте медицинские перчатки.

Но это еще не все. Нужно почистить линзы, отражатель.

Как снять и разобрать переднюю оптику

В большинстве случаев для этого придется демонтировать бампер. Любая фара авто состоит из двух частей: корпуса и стекла. В первой из них располагается корректор, отражатель, крепеж. Стекло устанавливается в П-образный профиль. Оно крепится за счет специальных защелок либо герметика, реже используются небольшие саморезы.

Герметизация фары осуществляется двумя методами:

  • термогерметиком;
  • резиновым клеем.

Определить, что именно было использовано, совсем не сложно: вставьте тонкую отвертку с плоским концом между стеклом и корпусом. Если применен термогерметик, он растянется и посветлеет, запачкав инструмент. Если этого не происходит и отвертка заходит с большим трудом, то вы имеете дело с резиновым клеем.

Полная разборка

Разборка фары на термогерметике

Осмотрите деталь с задней стороны: если увидите крепеж в виде шурупов, то выкрутите их (обычно 4-6 метизов). Чтобы произвести ремонт фары своими руками, возьмите строительный фен и включите его на максимальный режим. Положите фару стеклом вверх. Прогревать нужно по периметру 5-8 минут: пластику это не повредит, так как он термоустойчив. После окончания процедуры оттяните защелки, и отверткой отодвиньте стекло от корпуса. Оно должно почти свободно выйти. Разогретый герметик начнет тянуться – его нужно обрезать. Если он попал на отражатель, дайте материалу остыть – так убирать проще.

Разборка оптики на клее

Здесь своя специфика. Сначала осмотрите фару сзади: если есть шурупы, выверните. Следующий этап – прогрев фары, как и в предыдущем случае, но участками по 8-10 см. После интенсивного воздействия тепла на нее, вставьте в щель плоскую отвертку и отогните кромку, заодно отрывая клей. Так нужно действовать по всему периметру. Но после этого фара не вскроется, т. к. клей есть и на внутренней части. Для полного демонтажа стекла еще раз все прогрейте по кругу. Теперь вставляйте отвертку между кромкой корпуса и стеклом: ведите ее до тех пор, пока клеевой состав не остынет.

В процессе разборки возможна деформация кромки корпуса, поэтому после демонтажа:

  • срежьте ножом остатки клея как со стекла, так и с корпуса;
  • прогрейте феном кромки с целью восстановления геометрической формы.

Места подсветки в машине

Смонтировать дополнительное освещение в авто можно в нескольких ее частях и узлах:

приборная доска

Здесь можно обойтись совсем короткими отрезками, которые остались у вас после ремонта освещения в доме или квартире.

салон или двери машины

Также довольно частое применение — это подсветка дверей. Она загорается при их открывании и освещает выход из автомобиля.

фары

Такую подсветку еще прозвали «ангельские глаза». Просто пускаете ленту по периметру фар, причем не обязательно по всей окружности.

Помимо дизайна, это еще и улучшит ближний свет. Некоторые дорогие иномарки уже изначально идут с таким тюнингом.

А вот наши авто придется доделывать самостоятельно. Только имейте в виду, что фары в отличие от салона или кузова, можно подсвечивать светодиодными лентами белого или желтого цвета.

Здесь не должно быть разноцветной RGB радуги.

кузов

Лента монтируется на днище или порогах. В итоге получается эффект парения авто в воздухе над дорогой.

Только не приклеивайте светодиоды в месте установки домкрата. Иначе это будет одноразовая подсветка, до первого подъема машины при ремонтных работах.

Все эти подсветки можно сделать своими руками и подключить двумя способами:

напрямую от прикуривателя или проводов 12В

через отдельный источник питания

Самое главное, правильно подобрать источник питания и саму светодиодную ленту.

Подробнее

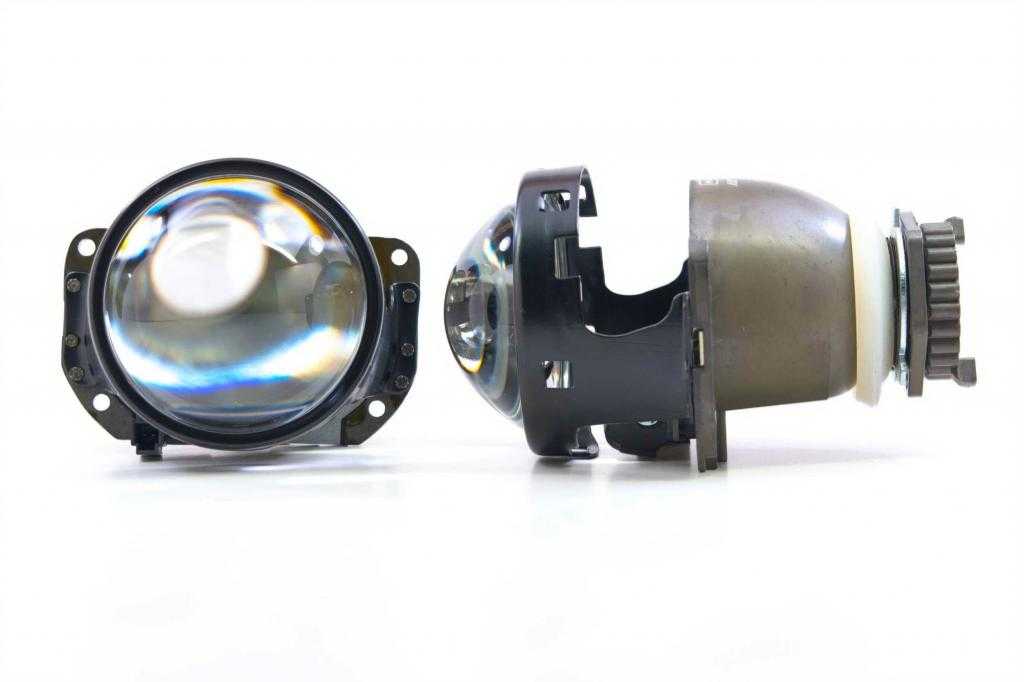

Виды билинз

Биксеноновые линзы различают по размерам и поколениям на следующие виды:

  • G-1 — линзы правильной круглой формы первого поколения. Имеют диаметр 80 мм и предназначены для установки в фары с цоколем типа H. В стандартный комплект G-1 входят две линзы с декоративной подсветкой «ангельские глазки», две лампы, монтажные элементы;

  • G-3 — универсальные биксеноновые линзы третьего поколения. Имеют круглую (иногда овальную) форму (диаметр 110 мм) и могут быть установлены в фары с цоколями типа Н1, H7 и HB4. В комплект входят те же элементы, что и для G-1;

  • G-5 — самые маленькие линзы. Их диаметр всего 64 мм, однако по характеристикам они ничем не уступают предыдущим поколениям. G-5 также универсальны и могут устанавливаться в фары с цоколями Н1,H4,H7,HB4. Состав комплекта этих линз может быть разный. Всё зависит от производителя.

Ремонт стекла автомобильной фары своими руками

Если повреждения небольшие, то восстановить стекло можно своими руками: ремонт оптики автомобиля не так сложен. Все зависит от того, из какого материала изготовлена прозрачная часть устройства.

Стеклянные фары

Эта оптика имеет множество преимуществ: большой эксплуатационный ресурс, отличная светопропускаемость, эстетичный внешний вид. Но стекло «хорошо» царапается, трескается при сильном ударе. Если трещины и сколы небольшие, можно попытаться их заполировать, применяя наждачку (наилучший размер 320). При больших повреждениях применяйте номера 180, потом 400, 600 и 800. Однако работа долгая и требует терпения. Самостоятельное восстановление стеклянной фары автомобиля с сильными дефектами вряд ли получится: необходимо спецоборудование

Поликарбонатная оптика

Материал имеет высокую устойчивость к механическому воздействию, он прочнее стекла в 200 раз и «равнодушен» к перепадам температуры. Но есть и минус: помутнение при долгой эксплуатации или из-за воздействия веществ, содержащих кислоты. Для реставрации фары автомобиля с помутневшей оптикой лучше всего применять специальную восстанавливающую жидкость (испаритель), обычно продающуюся в наборе с ремкомплектом. Сначала стекло нужно очистить и обработать наждачной бумагой, постепенно увеличивая номер (до 600). При шлифовании опускайте ее в воду. Прилегающие части обмотайте малярной лентой. Затем:

  1. Наденьте респиратор, налейте в кружку 100 мл испарителя, прогрейте его 5 минут, пока не появится чуть заметный пар, выходящий из трубки (она должна быть в вертикальном положении);
  2. Поднесите кружку к стеклу на 10 мм;
  3. Обрабатывайте оптику медленно, постепенно продвигаясь снизу вверх в течение 3-х мин;
  4. Время предварительной сушки —10 мин., на полное высыхание потребуется несколько часов.

Поликарбонат

Акриловые (из оргстекла)

Один из методов – использование дихлорэтана, представляющего собой молекулярный клей (предварительно прогрейте его паяльником). Сначала очистите пластмассу и приготовьте пистолет для состава. Им заполните трещины и подсушите ультрафиолетовой лампой. Отшлифуйте и отполируйте поврежденные места (микротрещины, небольшие дырки и т. п.). Можно использовать эпоксидную смолу. Вся разница с предыдущим методом в том, что надо после нанесения состава добавить отвердитель и дождаться высыхания. Еще один метод ремонта – пайка феном. Однако полностью изготовить стекло для фар своими руками в домашних условиях – дело затруднительное.

Самостоятельная чистка отражателей

Отражатель служит для того, чтобы собрать весь генерируемый лампой свет в единый пучок. По мере эксплуатации отражатель начинает мутнеть.

Заметив, что свет вашей оптики стал тусклым и рассеянным, требуется привести в порядок отражатель.

Для его чистки без разбора можно использовать такой метод:

Фары обязательно должны быть максимально герметичными. Это не позволит внутри накапливаться влаге и проникать большому количеству загрязнений.

Внутренняя чистка проводится редко, когда фары отслужили не один сезон. А вот снаружи ухаживать за оптикой нужно намного чаще и активнее. Если вы не хотите, чтобы стекла мутнели и царапались, стоит воспользоваться защитными пленками для фар, которые существенно продлят срок службы. Их преимущество в хорошем уровне защиты и возможности быстрой смены по мере необходимости.

Подписывайтесь, оставляйте отзывы, приходите к нам снова и не забывайте приводить своих друзей!

Watch this video on YouTube

Разновидности материала, из которых изготовлены фары

  • стекло,
  • поликарбонат,
  • акрил (оргстекло).

Подробнее о плюсах и минусах каждого из этих материалов.

Стекло

Плюсы: привлекательный внешний вид, отличная светопропускаемость, практически, неограниченный срок службы. Наклеенная специальная пленка позволяет фарам долгие годы сохранять первоначальный вид.

Минусы: хрупкость, даже при незначительном ударе стекло легко трескается и ломается.

Поликарбонат

Преимущества: оптика, изготовленная из поликарбоната, отличается высокой прочностью, устойчивостью к механическим воздействиям на него, в сотни раз прочнее стекла, не чувствительна к резким перепадам температуры.

Недостатки: при длительной эксплуатации поликарбонат теряет свои светопропускные свойства, не переносит контакта с веществами, содержащими различные кислоты.

Акрил (оргстекло)

Плюсы: идеальная светопропускаемость, практичность, высокая прочность.

Минусы: чувствительность к резким перепадам температуры окружающей среды.

Оргстекло и поликарбонат обладают одинаковыми свойствами, но оргстекло гораздо прозрачнее.

Ответственность за переделку фар

Бытует ложное мнение, что «ксенон» в России запрещены. На самом деле это не так. Согласно Административному Кодексу РФ запрещено управление автомобилями, световые приборы которых не соответствуют основным требованиям Положений о допуске транспортных средств к эксплуатации.

Иными словами, переделка фар, предназначенных для применения в них ламп накаливания или галогенных, с установкой ксеноновых источников света, влечёт за собой административное наказание. Кстати, никаких штрафов за это нет. Часть 3 ст. 12.5 КоАП за подобное правонарушение предусматривает наказание в виде лишения права управлением транспортными средствами на срок от шести до двенадцати месяцев с конфискацией световых приборов. Так что стоит трижды подумать, прежде чем заниматься тюнингом системы освещения своего автомобиля.

Как видите, установка линз — процесс достаточно сложный и трудоёмкий. Но эффект от линзованных фар вас по-настоящему удивит. А что касается законности, то тут уж решать вам, ездить ли со старыми фарами, тюнинговать их, рискуя быть лишённым прав, или купить заводские осветительные приборы с соответствующей оптикой.

Полировка фар изнутри

Если внешняя очистка не дала желаемого результата, то можете прибегнуть к внутренней. Для этого необходимо:

  • снять фары, проверить их на наличие сильных повреждений;
  • промыть от внешней пыли, грязи;
  • обезжирить поверхность;
  • выполнить полировку, пока не получите гладкую на ощупь поверхность;
  • очистить фару от пыли. Нанести полироль для блеска;
  • установить фары на машину.

Можно почистить фары изнутри

Что касается полировки противотуманных фар, то ее можно выполнять любым из описанных выше способов.

Полировка противотуманных фарПолировать фары следует аккуратно

Кроме того, будьте предельно осторожны! Прибегайте к полировке лишь по мере необходимости (оптимальная частота – 2 раза в год).

Делать это нужно дважды в год

Благодаря полировке фар улучшается видимость на дороге, а это – залог вашей безопасности!

Фото полировки фар своими руками

Демонтаж фары, разборка

Автомобиль нужно установить на ровный участок. Далее снимают минусовую клемму с АКБ. Фары закреплены на кузове с помощью двух болтов и гайки. Их отворачивают по очереди. Затем оптику следует аккуратно выдвинуть вперед по ходу движения машины. Все разъемы от корпуса отключаются.

Отверткой выкручивают винты, которые крепят так называемую «ресничку». Далее фару переворачивают и инструментом снимают скобы. Крестовой отверткой выкручивают винт – он расположен с тыльной стороны.

Используя канцелярский нож, проделывают отверстие вверху картонной коробки. На дно укладывают демонтированную фару. Затем коробку закрывают, а строительный фен засовывают в отверстие в ней. Далее следует включить фен на пять-семь минут. Это нужно для размягчения герметика, на который приклеено стекло в фаре.

Затем оптику достают из коробки и аккуратно разбирают – нужно отделить стекло от корпуса фары. Со стеклом отсоединится и маска. Но она не нужна – ее оставляют на корпусе. Отверткой выкручивают винт, который крепит маску, снимают стекло. В пазе корпуса останется герметик – его удаляют отверткой.

Далее из фары вытягивают внутренности, которые не понадобятся. Это лампа, отражатель, пружина. Отверткой откручивают винты и извлекают не нужные больше элементы

Затем важно проложить проводку так, чтобы фишку можно было вывести наружу
