Как самому сделать развал схождение

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

Исправность ходовой (подробнее о диагностике подвески автомобиля);
Давление в шинах;
Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

Перед началом регулировки развала машина должна стоять на ровной площадке.
Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
Проделайте тоже самое на втором колесе и запишите результат.
После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
Ключом на 24 вращайте муфту для изменения длины тяги.
Не забывайте следить за горизонтальным положением спицы руля.
Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Измерение продольного и поперечного угла наклона оси поворота

Наибольший интерес представляет измерение параметров наклона поворотных осей. Их положение определяется двумя ключевыми характеристиками: поперечным наклоном и продольным (кастером).

Короткое видео (2 мин) о том, что такое кастер

Если бы колеса авто могли выворачиваться на 90 градусов и становиться поперек кузова, эти параметры можно было бы легко вычислить с помощью инклинометра. Но в реальных условиях этого сделать невозможно, поэтому нужно ограничиваться поворотом на 20 градусов в обе стороны относительно нулевого положения. Разницу полученных углов нужно умножить на дополнительный коэффициент 1,5 – это необходимо для компенсации погрешностей, которые допускаются в процессе замеров.

Для измерения кастера колба пузырькового уровня должна быть закреплена перпендикулярно плоскости колеса.

Чтобы определить кастер, сначала нужно развернуть каждое колесо на 20 градусов перед осью поворота: правое влево, а левое вправо. При этом нужно выставить угломер на ноль или записать полученные результаты. Далее колеса разворачивают за ось поворота: правое вправо, левое влево. Если угол, измеренный позади оси поворота больше угла измеренного перед осью поворота, то кастер положительный. Если наоборот, то кастер отрицательный. Угломер при этом должен показывать небольшую разницу в несколько градусов. Эту разность следует умножить на тот же коэффициент 1,5. К примеру, если угломер показал значение +2 градуса, то величину кастера нужно принять за +3 градуса.

Аналогичным способом вычисляют поперечный наклон, но при этом угломер устанавливают в несколько ином положении. Для дополнительного удобства можно использовать смартфон, на который следует заранее установить приложение, моделирующее два взаимно перпендикулярных пузырьковых уровня. Также для этих целей сгодится и обычный строительный уровень, желательно с вращающимся пузырьком.

Для измерения поперечного наклона оси поворота колба пузырькового уровня должна быть закреплена параллельно плоскости колеса.
Измерение уровнем поперечного наклона оси поворота.

Если задача заключается не в измерении конкретных числовых значений наклонов, а лишь в их сравнении (они всё равно не регулируются на большинстве автомобилей), то результаты не обязательно умножать на поправочный коэффициент 1,5. Главное – убедиться в том, что углы равны на обеих полуосях (справа и слева).

В процессе самостоятельных замеров не обязательно строго соблюдать поворот колес ровно на 20 градусов, особенно когда нет соответствующих инструментов для определения этих углов (например, проградуированных поворотных кругов). Можно выворачивать руль примерно на 3/4 оборота. Необходимо следить, чтобы при повороте влево и вправо руль фиксировался в симметричных положениях. Для этого можно нанести какие-либо пометки в нижней части рулевого колеса. При нулевом положении руля линия, соединяющая метки, должна проходить строго горизонтально.

Еще один способ добиться точных результатов – начертить углы на асфальте возле колес при помощи транспортира. При отсутствии этого инструмента можно использовать квадратный лист бумаги с равными сторонами. Сложив его по диагонали, получим угол 45 градусов. Затем один угол снова складывается пополам, получается угол около 22,5 градуса, что близко к стандартным 20. Далее лист нужно приложить к колесу и очертить его грань мелом, тем самым создав нужные пометки на асфальте.

Разметка углов для поворота колеса

Три варианта построения продольной оси автомобиля

На выбор предлагаются три разных метода, с помощью которых можно построить «базовую» линию при вычислении углов индивидуального схода колес:

В качестве продольной оси можно принять горизонтальную линию, которая проходит через ось симметрии кузова. Ее можно легко построить, отметив на переднем и заднем бамперах их средние точки.
Второй вариант – продольная ось шасси. Эта линия выстраивается по точкам, которые располагаются в центрах расстояний между колесными ступицами.
Довольно часто в качестве продольной оси используется линия «trast line». Она прокладывается строго в направлении движения задней оси машины. Этот вектор не всегда совпадает с продольными линиями, выстроенными по кузову или шасси, как в предыдущих вариантах. Подобное явление характерно для автомобилей, в которых задний мост немного развернут вбок. При этом машина едет боком, что часто наблюдается на старых «Жигулях», «Газелях» и др.

Продольная ось и линия «trast line» на автомобиле.

Угол между линией «trast line» и центральной продольной осью машины в идеальном случае должен стремиться к нулю. Но в некоторых случаях дефекты задней подвески не всегда удается устранить. Поэтому при диагностике схода и развала проводят замеры, отталкиваясь именно от «trast line».

Как влияют углы установки передних колес на управляемость

Для наглядной демонстрации влияния углов установки управляемых колес на поведение машины были проведены практические испытания на автомобиле ВАЗ-2114. Автомобиль новый, после предпродажной подготовки. Поездка со штатными регулировками выявила «легкий» руль и «ватные» отклики на его работу. Проверка казала, что все углы, за исключением кастора находятся в пределах заводских допусков.

Вариант первый: отрицательный кастор

Угол продольного наклона стоек был выставлен максимально отрицательным. Передние колеса при этом максимально смещаются назад. Подобное можно наблюдать на старых «ушатанных» автомобилях, либо на машинах с сильно задранной задней частью.

Тестовая «Самара» после регулировки стала четко реагировать на малейшие движения рулем, руль стал очень «легким», однако машина начала проявлять склонность к рысканию, поведение стало нестабильным, управление стало требовать от водителя максимальной концентрации. В поворотах необходимо постоянно подруливать, выполнить «переставку» на высокой скорости практически невозможно.

Вариант второй: правильные настройки

Кастор выставлен нормально-положительным, развал и схождение выставлены «в ноль». Характер ВАЗ-2114 резко изменился: руль стал упругим и информативным, для его вращения требуется больше усилий. Автомобиль сохраняет траекторию при движении по прямой, его поведение на дороге стало предсказуемым, и правильным.

Вариант третий: излишне положительный кастор

Продольный наклон стоек выставлен на максимально положительный угол. Поскольку такой угол без коррекции схождения выставлять опасно, угол схождения также выставляется «в плюс». На первый взгляд, в сравнении с предыдущим вариантом изменения не сильные: руль стал легче, кузов стал немного сильнее раскачиваться в поворотах, машина стала «ленивее» отзываться на работу рулем. Однако в быстрых поворотах переднюю ось начинает сносить, а скорость, на которой можно безопасно выполнить «переставку», снижается.

Вариант четвертый: спортивный

Кастор остается положительным, все остальные углы выставляются на отрицательные значения. В результате руль стал значительно «тяжелее», управление при этом четкое. Автомобиль входит в повороты и выполняет «переставку» на существенно больших скоростях, чем при всех предыдущих настройках.

Для чего нужна балансировка колес

Колёса вращаются, и делают они это чаще всего довольно быстро. Но есть небольшая проблема — заключается она в одном законе физики. Если у скаты одна часть хоть чуточку тяжелее другой части, то при кручении эта разность тяжести импульсивно увеличится в десятки раз, так как центробежная сила увеличивает такую нагрузку.

Если говорить проще, то при вращении колеса, у которого вес в разных частях его окружности несколько отличается, центр этого ската тянет в ту сторону, где вес колеса выше. Такой же эффект, только более ярко выраженный и наглядный, к примеру, будет, если одеть на палец какое-нибудь колёсико и начать вращать его.

Затем к этому скату в любое место прилепить жвачку и снова раскрутить его — Вы почувствуете дисбаланс при вращении, так как палец будет тянуть по кругу в ту сторону, где в данный момент времени будет находиться место окружности колёсика с прилепленной жвачкой.

На что он влияет?

Итак, рассмотрим, насколько важно выполнять регулировочные работы, и как развал-схождение влияет на возможности автомобиля в целом

Управление автомобилем во многом зависит именно от отрегулированного, или же наоборот, расходного развала. При правильном положении колес рулить транспортным средством намного легче и удобнее. Если каждое колесо находится в правильном расположении, то машина ведет себя нормально и при управлении не происходит каких-либо несанкционированных изменений направления, руль не выкручивается в сторону.

Безопасность во время управления авто очень зависит именно от того, насколько правильно сделан сход. Также от него зависит устойчивость транспортного средства

А это довольно важно, особенно на больших скоростях и выполнении различных маневров на дороге. Правильный сход колес позволит автомобилю не допускать скольжений и заносов на скользкой трассе, где сцепка колес с покрытием дороги может быть очень плохой

Сход колес очень сильно влияет на расход топлива, а также на износ резины. Дело в том, что при неправильном развале колеса авто, соответственно, расположены неправильно. Таким образом, происходит неравномерный их износ – если одна сторона ее еще целая, то другая стерлась основательно. На такой резине ездить уже не возможно и в результате, испорченную резину можно выбросить.

Для всех колёс

Развал

Колесо с отрицательным углом развала

Разва́л — между вертикалью и плоскостью вращения колеса. Развал считается отрицательным, если колёса направлены верхней стороной внутрь, и положительным, если верхней стороной наружу.

Развал на автомобиле с независимой или полунезависимой подвеской меняется с изменением крена автомобиля, и ещё с изменением загрузки. В тяжёлых грузовиках «Татра» развал задних колёс на незагруженном автомобиле настолько велик, что автомобиль едет опираясь только на внешние покрышки.

Развал обеспечивает максимальный контакт протектора шины с поверхностью дороги при движении автомобиля и устойчивость на поворотах. Отрицательный развал улучшает устойчивость в поворотах. Положительный развал применяется лишь в двух местах:

на автомобилях с подвеской типа «Макферсон».
на гоночных автомобилях, предназначенных для езды по овалам, на внутренних колёсах.

На двухрычажных подвесках развал, как правило, можно менять. Существует несколько способов изменения угла развала на автомобилях с таким типом подвески. Если необходимо изменить угол развала на несколько градусов, этого изменения можно добиться посредством установки болтов со смещенным центром тяжести, так называемых “Эксцентриков”. Такие болты устанавливаются вместо штатного крепления колеса и во время езды влияют на угол развала. Вариант изменения угла развала для многорычажной подвески – установка тяг стабилизатора регулируемой длины. Для автомобилей с независимой подвеской можно изменить угол развала, установив рычаги подвески с шарнирами. Таким образом можно будет отрегулировать угол развала колес, а затем закрепить колесо в нужном положении, затянув крепежные болты. На автомобилях с подвеской «Макферсон» уменьшение клиренса путём простого укорочения пружин приведёт к изменению всех четырёх углов установки колёс. Для изменения клиренса нужно менять весь узел крепления подвески.

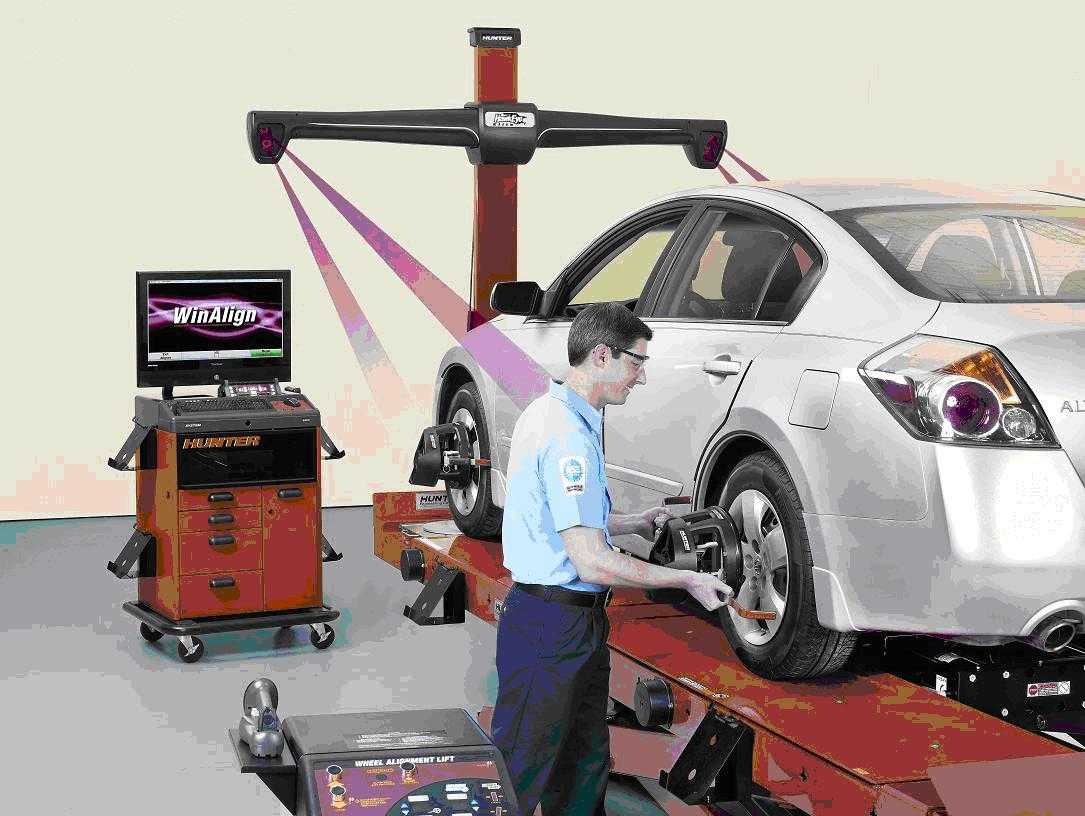

Изначально измерялся при помощи отвесов и уровней различных систем, в настоящее время используются либо оптические датчики с компьютерной обработкой результатов, либо гравитационные датчики наклона.

На других языках: en:Camber angle.

Схождение

Схожде́ние — угол между направлением движения и плоскостью вращения колеса. Очень часто говорят о суммарном схождении двух колёс на одной оси. В некоторых автомобилях можно регулировать схождение как передних колёс, так и задних.

Схождение измеряют в градусах/минутах (знаки °’) и в миллиметрах. Схождение в миллиметрах — это расстояние между задними кромками колёс, минус расстояние между передними кромками колёс(в справочниках обычно приводятся данные по штатным колёсам, при произвольном диаметре колеса необходим пересчёт). Это определение верно только в случае неповреждённых, правильно смонтированных колёс. В противном случае применяется процедура «ран-аут» (run out), вычитающая биение колеса из величины схождения.

Именно неправильно отрегулированное схождение является основной (но не единственной) причиной ускоренного износа покрышек. Одним из первых признаков неправильно установленного схождения является визг покрышек в повороте при небольшой скорости. При схождении в 5 и более мм покрышка полностью сотрётся менее чем за 1000 км.

На других языках: en:Toe (automotive).

Как произвести регулировку — подробная инструкция

Прежде чем начать работу и приступить к регулировке развала схождение колес своими руками, водителю стоит провести диагностику ходовой. Если присутствуют неполадки, то делать дальнейший ремонт не имеет смысла. Подвеска в совокупности с элементами рулевого управления должны работать идеально. В противном случае регулировка будет пустой тратой времени. Водителю все равно придется устранять неисправности.

Установка развала

Под понятием «развал» подразумевается разница между расстояниями от условных точек. Когда нижняя часть колеса по отношению к верхней — выпуклая, то развал считается отрицательным, и наоборот. Чтобы правильно отрегулировать его, необходимо придерживаться правил:

диски колес — ровные;

оптимальное давление в шинах;

узлы и шарниры, присутствующие в системе подвески, работают исправно;

руль обладает свободным ходом.

Процедуру проводят в гараже, в котором есть смотровая яма. Также понадобятся различные инструменты, включающие в себя ключи, штангенциркуль, белый мел, телескопическую линейку и нить с плоским отвесом.

Приступаем к работе, ориентируясь на инструкцию:

Автомобиль ставят на ровную площадку над ямой или на эстакаде. Выставить колеса ровно можно «на глаз».

С помощью мела ставят метки на шинах в верхних и нижних боковых областях.

Шнурок с отвесом прикрепляют к крылу. Он должна свисать параллельно диску.

При помощи штангенциркуля нужно измерить расстояние от веревки до нижней части диска колеса. Чтобы убедиться в правильности собственных измерений, нужно прокрутить колесо и еще раз сделать замеры.

Колесо прокручивают еще раз и снова проделывают замеры. Полученные данные сравнивают, в них не должно быть больших расхождений. Если это не так, значит, с ходовой есть проблемы и регулировка здесь не поможет.

Угол развала для каждой марки авто свой. Этот показатель прописывается производителем.

Убедившись в верности замеров, водитель должен снять колеса вместе с болтами крепления кронштейна стойки амортизатора к поворотному кулаку. Иногда болты закисают, поэтому их зачищают и смачивают жидкостью WD.

После этого нужно подвигать кулак и выставить углы, ориентируясь на проведенные замеры. Болты и колеса ставят на место и заново замеряют параметры.

У транспортных средств с задним приводом могут наблюдаться погрешности. Норма углов развала колес у таких автомобилей составляет +1…+3 мм. У переднеприводных автомобилей этот показатель равняет -1…+1 мм.

Закончив работу, водителю стоит еще раз проверить затяжку болтов. Если неисправностей нет, то можно провести проверку выравнивания машины на дороге.

Не стоит забывать, что во время ремонта нужно делать замеры как минимум 3 раза. Если автолюбитель сделал все правильно, то его машина перестанет «уходить» в сторону, а шины не будут изнашиваться слишком быстро.

Работу придется провести заново, если автомобиль по-прежнему «уходит» с прямой траектории.

Установка углов схождения

Под понятием «схождение» подразумевается угол между направлением движения авто и поверхностью. Регулировке подлежат как задние, так и передние колеса. Главной целью процедуры является снизить стирание шин.

Настройки схождения происходят аналогичным образом, что их регулировка развала. Однако сначала нужно провести подготовительные процедуры, смочив область под колесами мыльной водой. Можно также применить скользящие опоры

Это важно, поскольку во время операции второе колесо должно быть в неподвижном состоянии.

После этого авто устанавливают на исходную позицию, чтобы положение колес было прямым. Руль также стоит зафиксировать длинной рейкой, пристегнув ее стяжками.

Алгоритм регулировки проходит следующим образом:

С внутренней стороны колеса рисуют отметины мелом.

После этого нужно закрепить телескопическую линейку так, чтобы она не задевала узлов подвески. Двумя концами ее прикладывают к меткам. Нужно совместить указатель с нулем и зафиксировать его.

Автомобиль откатывают слегка вперед, при этом линейка отходит назад. Шкала инструмента укажет разницу расстояния. Нормальным считается расхождение в 1 мм. Если данный показатель выше, то потребуется корректировка.

Корректирование производится регулированием длины рулевых тяг. Если значения уменьшились, то тяги нужно укоротить. Если, наоборот, разница увеличилась, то длину тяги также увеличивают. Данный способ отлично подходит для владельцев отечественных авто.

Регулировка своими руками

Выполнять развал схождение своими руками довольно не просто. Не потому, что сход очень сложно сделать, а по той причине, что для этого нужно приобрести дорогостоящий инструмент. Если вы решили провести регулировочные работы собственными силами, то будьте готовы к некоторым затратам.

Поэтому гораздо выгоднее купить инструмент и делать все самому. Из инструмента понадобиться:

Измеритель развала (цифровой). Является самым удобным и довольно быстро производит замеры.
Регулятор схождения. Выполняет замер уровня схождения, с его помощью подбирается необходимый угол.
Набор ключей.

Учитывая всю сказанную выше информацию, можно выполнять развал схождение своими руками. Итак, как это делается?

Первое, что нужно сделать, убедиться в том, что набор необходимых инструментов, без которых не возможно выполнить данный процесс – готов.
Перед тем, как приступать к основной работе, необходимо проделать ряд обязательных мероприятий. Нужно замерить старое расположение каждого колеса. Это необходимо выполнить для того, чтобы поставить все как было, если ваша регулировка вдруг не увенчается успехом. Каждое колесо необходимо замерить, полученные данные записать на листочек

Также нужно проверить, а лучше перепроверить выравнивание, которое появится после новых изменений.

Это важно, так как при изменении развала будет меняться и схождение, также происходит и в обратном случае. Нужно убедиться, что все гайки на колесах затянуты. Также следует проверить колеса на количество атмосфер в них

Если вы заметите, что не соблюдается идентичность, то примите все меры, чтобы данную ситуацию изменить. Разность между колесами может иметь максимум 0.5 атмосфер. После проведения подготовительных работ можно выполнять схождение и развал своими руками

Также следует проверить колеса на количество атмосфер в них. Если вы заметите, что не соблюдается идентичность, то примите все меры, чтобы данную ситуацию изменить. Разность между колесами может иметь максимум 0.5 атмосфер. После проведения подготовительных работ можно выполнять схождение и развал своими руками.

Развал своими руками. Нужно поднять транспортное средство на домкрат и проверить геометрию подвески. Нужно внимательно осмотреть подвеску, чтобы выявить на ней какие-либо механические повреждения (износ, трещины). Это можно не делать, но если уж появилась возможность заглянуть под автомобиль, почему бы ни просмотреть и другие элементы. Если дефектов не обнаружено, то можно продолжать дальше, а если такие есть – стоит сразу же заменить повредившиеся детали на новые.

Такие элементы, как контргайка и болт с эксцентриком, крепят рычаги подвески авто. Чтобы отрегулировать угол развала, вам нужно немного отпустить гайку, для того чтобы свободно вращать эксцентрик. Вращая его, вы сможете изменять угол, а так же вы заметите, как вращается подвеска. Теперь нужно достать листик с записями ваших старых показаний, чтобы определить, насколько нужно выставлять новое положение. Далее затяните отпущенные гайки, снимите автомобиль с домкрата. Откатите его на несколько метров назад, а потом верните в исходную позицию. После этого повторно замерьте развал. Если вы с первого раза добились необходимых оптимальных показателей – отлично. Если же нет – повторите попытку еще раз. Таким образом нужно отрегулировать каждое колесо.

Схождение своими руками. Снова установите машину на домкрат и ослабьте уже известные вам контргайки крепления рулевых тяг. Регулировка схождения регулируется путем вращения рулевой тяги. Итак, вращая тягу, мы изменяем ее длину

Важно помнить, что ваша спецификация – только один дюйм схождения, то это значит, что с каждой стороны вы можете пододвинуть тяги только на полдюйма. После этого закрутите все ослабленные крепежи и снимите авто с домкрата

После этого нужно также откатить транспортное средство на несколько метров назад, а потом вернуть его на место. Теперь нужно измерять новые изменения, для того чтобы убедиться в том, что все сделано верно. Если все как предполагалось, нужно завершить выполнение – затянуть основательно гайку и эксцентрик. На этом регулировка окончена. После этого можно переходить на вторую сторону авто – к другим колесам. Если результат – неудовлетворительный, что ж, давайте все повторять, начиная с развала, проверяя каждое колесо.

Выполнить развал схождение своими руками значит сделать то, чем занимаются только мастера на сервисах. Если вы довольны своей работой и новые параметры удовлетворяют требования автомобиля, то вы действительно на отлично справились с этой задачей.
