Прицеп своими руками

Процесс сварки кузова автомобиля полуавтоматом

Прежде всего определимся с необходимым оборудованием.

Инструменты и материалы для работы своими руками

Полуавтоматический сварочный аппарат BlueWeld 4.135.
Проволока сварочная с медным покрытием, диаметр 1 мм.
Крупная наждачная бумага.
Редуктор для понижения давления.
Баллон углекислого газа ёмкостью 20 л.

Последовательнось операций при полуавтоматической сварке

перед началом сварки повреждённый участок с помощью наждачной бумаги очищается от всех загрязнений: ржавчины, грунтовки, краски, смазки;
свариваемые участки металла плотно прижимаются друг к другу (в случае необходимости допускается использование различных зажимов, временных болтов или саморезов);
далее следует внимательно ознакомиться с передней панелью сварочного аппарата. Там располагаются: выключатель, регулятор сварочного тока и регулятор скорости подачи проволоки;
теперь к баллону с углекислым газом подключается редуктор так, как показано на фото;
бобина со сварочной проволокой закрепляется в аппарате, после чего конец проволоки заводится в подающий механизм;
сопло на горелке откручивается пассатижами, проволока продевается в отверстие, после чего сопло прикручивается обратно;
после заряжания аппарата проволокой с помощью переключателей на передней панели аппарата выставляется полярность тока сварки: плюс должен быть на электрододержателе, а минус на горелке (это так называемая прямая полярность, которую ставят при работе с медной проволокой. Если же сварка производится обычной проволокой без медного покрытия, то полярность необходимо поменять);
теперь аппарат подключается к сети. Горелка с электрододержателем подносится к ранее подготовленному свариваемому участку. После нажатия кнопки на электрододержателе раскалённая проволока начинает выдвигаться из сопла, одновременно открывается подача углекислого газа;
если сварной шов будет длинным, то сварка производится в несколько приёмов. Вначале привариваемый участок «прихватывается» в нескольких точках. Затем делается 2–3 коротких шва по линии соединения. Они должны отстоять друг от друга на 7–10 см. Этим швам необходимо дать остыть в течение 5 минут;
и только после этого оставшиеся участки соединяются окончательно.

Обработка сварного шва против коррозии

По окончании сварочных работ шов следует защитить, иначе он быстро разрушится. Возможны следующие варианты:

если шов находится не на виду и в легкодоступном месте, то он покрывается несколькими слоями автомобильного шовного герметика (подойдёт даже бюджетный однокомпонентный вариант, например Body 999 или Novol). В случае необходимости герметик разравнивается шпателем и окрашивается;
если сварной шов пришёлся на внутреннюю труднодоступную полость, которую необходимо обработать с внутренней стороны, то используются пневматические распылители консервантов. Они состоят из пневматического компрессора, распылительного бачка для заливки консерванта (такого, как Movil например) и длинной пластиковой трубки, которая и заводится в обрабатываемую полость.

Итак, сварить повреждённый кузов можно и самостоятельно. Даже если у новичка совершенно нет опыта, расстраиваться не стоит: всегда можно сначала потренироваться на кусках металлолома

А особое внимание следует уделить не только средствам индивидуальной защиты, но и средствам противопожарной безопасности. Огнетушитель у начинающего сварщика всегда должен быть под рукой

Главная →

Обслуживание и Ремонт → Кузовные работы →

Сварка кузова автомобиля

Кузов – это главная составляющая любого автомобиля, требующая тщательного ухода, своевременной проверки и ремонта, одним из видов которого является его электросварка своими руками. В гаражных условиях сварка кузова автомобиля своими руками вполне выполнима при наличии углекислотного полуавтомата, способного варить проволокой. Он позволяет сваривать листы от 0,8 до 6 миллиметров. С помощью полуавтомата можно заделать заплатами любые прорехи, приваривать новые детали (лонжероны, пороги, крылья), выправить вмятины.

Cварка автомобиля сделанная своими руками

Двуокись углерода под давлением подается в зону сварки, при этом вытесняя обычный воздух, тем самым защищая металл от излишнего окисления. Это позволяет сохранить металлические частички в большем объеме, поэтому он не сгорает, а только плавится.

Если же двуокись углерода заменить аргоном, то можно варить даже цветные металлы – нержавейку, алюминий или сплавы других металлов

При этом важно использовать такую же присадочную проволоку из того же металла – из алюминия или нержавейки

Подготовка металла к сварке

Электросварщиком ручной дуговой сварки, перед началом работ обязательно должна быть проведена подготовка металла под сварку. Места кузова и кузовные детали, подлежащие сварке, тщательно должны быть очищены от краски, ржавчины, масла и других загрязнений. Преимущество полуавтоматической сварки заключается в механизированной подаче плавящегося электрода, высокой скорости сварки тонких листов металла, снижении зоны теплового влияния на свариваемые детали, что приводит к повышению качества шва как внешне, так и по механическим свойствам, снижению расхода материалов и деформации металла.

В зависимости от доступности соединяемых деталей, их назначения в конструкции кузова, конструктивного расположения узла и толщины соединяемых деталей, сварку автомобиля своими руками можно выполнять прерывистым или сплошным швом. Прерывистый шов можно применять на тонколистовом металле при наличии широкого зазора между соединяемыми деталями, что требуется для предотвращения опасности прожога. Сварку сплошным швом выполняют при соединении деталей встык.

Уменьшения передачи тепла металлу можно добиться периодической подачей тока и сварочной проволоки. Соотношение между временем выполнения сварки и перерывом подбирается в зависимости толщины соединяемых деталей и величины зазора между ними. Во время перерыва происходит охлаждение сварочной ванны, устраняя тем самым возможность прожога.

Своими руками дуговая сварка кузова осуществляется следующим образом:

1. Перед тем, как пользоваться электросваркой, необходимо проверить сеть на нагрузочную способность, другими словами, вам надо быть уверенными в том, что ваша проводка выдержит нагрузку сварочного аппарата. Лишь только после этого вы можете начинать подготовку к сварке.

2. “Зарядите” полуавтомат сварочной проволокой. Это можно сделать так: снимите сначала газовое сопло сварочной горелки, потом с помощью ключа отвинтите ее медный наконечник, затем отведите прижимной ролик с проволокой и установите требуемую полярность тока. При сварке флюсовой проволокой надо плюс установить на зажиме, а минус на горелке. В случае использования обычной проволоки, полярность надо будет поменять – плюс на горелке, а минус – на зажиме.

https://youtube.com/watch?v=zeQgu0OJrvU

После этого требуется вручную завести конец проволоки на 10 – 20 см в подающий канал и подвести прижимной ролик, удерживая проволоку от осыпания. Обязательно проверьте, что проволока попала в ложбинку на ведущем ролике.

После выполнения всех этих действий можно будет подключить полуавтомат к сети и нажать клавишу на ручке сварочной горелки. Сначала произойдет подача газа, а затем включится подача сварочной проволоки и тока. Затем надо выбрать и надеть на проволоку требуемый медный наконечник, закрутить его и установить газовое сопло.

При сварочных работах в кузове обычно провариваются все части, кроме передней, так как нагрузка на нее является минимальной. Исключение составляют транспортные средства, в которых на переднюю подвеску делается больший упор, а именно – место крепления передних “лап” к поперечной балке надо хорошо проварить

Проваривать пол можно с обеих сторон, только при этом не забудьте обработать специальным грунтом сварные швы, это очень важно. Переднюю часть автомобиля, то есть крылья и капот обычно не проваривают, но тщательную обработку швов поддона, стоек и задней части требуется провести обязательно

Как сделать усиленный прицеп для легкового авто своими руками

Такой легковой прицеп можно сделать своими руками. Для его изготовления вы можете использовать запчасти и детали, которые найдутся в гараже или на разборке.

Из двух лонжеронов и двух траверсов (передней и задней перекладин) будет изготовлена рама. А решетка платформы — из пяти перекладин, которые размещены между траверсами. Перекладины и траверсы относительно лонжеронов должны иметь консольные выпуски небольшого размера. Продольные детали необходимо приварить к концам выпусков. Они будут играть роль обвязок рамок бортов прицепа. На эти детали вы сможете приварить стойки, а уже к стойкам – верхние обвязки.

Делаем своими руками

Если вы хотите взяться за ремонт кузова своими руками, вам потребуются базовые навыки и непосредственно сам аппарат для сварки. Не секрет, что лучшим решением будет замена кузова, а не его ремонт. Но порой иных вариантов нет.

Предлагая рассмотреть процесс на примере использования полуавтомата. Все же это более подходящий вариант для работы именно с автомобильным кузовом.

Прежде чем включать аппарат, подготовьте машину и оборудование. Суть подготовки кузова заключается в очистке металла на участке обработки от старой краски, следов ржавчины и всевозможных загрязнений. Всего этого быть там не должно. После чего готовится уже само оборудование. Сначала проверяется электросеть на ее нагрузочную способность. Вы должны быть уверены, что электросеть выдержит нагрузку, у вас не повыбивает пробки или автоматы во всем автокооперативе. Потом аппарат нужно зарядить специальной проволокой. Далее нужно завести конец сварочной проволоки примерно на 10-20 см в канал подачи, все зафиксировать.

Остается лишь включить девайс в сеть, после чего начнется подача газа, проволоки и тока. Не забудьте надеть на проволоку наконечник из меди, а также правильно установить газовое сопло.

Какие документы надо возить с собой?

Итак, в стандартном случае – когда вы едете на легковом автомобиле с прицепом, который не более 750 кг массой, являетесь физическим лицом, вам понадобится только один документ: свидетельство о регистрации (далее «СТС», его ещё ошибочно называют техпаспортом), подтверждающее, что вы поставили прицеп на учёт в ГИБДД.

Таким образом, общий набор бумаг для автомобиля и прицепа к нему будет следующий:

ваши водительские права с категорией «B» (если прицеп весит не более 750 кг),
свидетельство о регистрации на сам легковой автомобиль,
отдельное СТС на прицеп,
страховка ОСАГО на машину.

Разумеется, прицеп, будучи зарегистрированным в ГАИ должным образом, при этом должен быть на номерах.

Теперь давайте подробнее рассмотрим, какие документы вам будут нужны в ряде частных случаев. И пойдём не по этим ситуациям, а по конкретным документам, и выясним, когда вам потребуется конкретный из них.

Свидетельство о регистрации

Это касается, как легковых, так и грузовых прицепов, принадлежащих как физлицам, так и юридическим. Единственное исключение здесь – прицепы к мопедам и скутерам, хотя, этот случай – большая редкость.

Обратите внимание, что если ваш прицеп самодельный, то обязанность иметь при себе СТС не отменяется. Вот только приобрести этот документ будет гораздо сложнее для самоделок

Права какой категории?

А вот с водительским удостоверением немного запутаннее. Дело в том, что по новым законам в 2021 году есть целый ряд критериев, в зависимости от которых вам могут потребоваться различные категории и подкатегории.

Но не беспокойтесь, если ваш автомобиль весит менее 3,5 тонн, а прицеп – до 750 килограмм, то вам достаточно категории «B». Также её хватит, если прицеп весит больше 750 кг, но вместе с машиной суммарная масса составляет не более тех же 3,5 тонн. Если же не соблюдается один из перечисленных выше факторов, то понадобится категория «BE».

Причём, в данных числах речь идёт конкретно о разрешённой максимальной массе транспортных средств – точное её значение указано как раз в свидетельстве о регистрации.

Таким образом, отметку «BE» на оборотной стороне водительских прав вам необходимо будет иметь только в одном случае – когда прицеп весит больше 750 кг, а автомобиль с ним суммарно весят больше 3,5 тонн (но при этом авто без него весит не больше 3 500 кг).

Вас также заинтересует:

Какой штраф и что ещё грозит за забытые права и документы на машину?
Какие документы нужны на газобаллонное оборудование и какой штраф за их отсутствие?
Какие скоростные ограничения установлены по Правилам на участках дорог и знаками?

Страховка ОСАГО

Она вам тоже не нужна при соблюдении 2 условий:

речь идёт о документах на прицеп к легковому автомобилю,
вы являетесь физическим лицом.

Кроме того, вам не нужны никакие отметки в действующем полисе ОСАГО для машины для перевозки в сцепке с ней прицепа. Пометка «используется с прицепом» ставится только в страховые договоры к грузовым автомобилям.

Техосмотр

И проходить технический осмотр вам не потребуется аналогично страховке ОСАГО – если речь идёт о легковом прицепе, а сам он весит не более 3,5 тонн (именно прицеп, а не авто), а также когда вы являетесь гражданином, а не юридическим лицом.

раз в 2 года для прицепов юрлиц и/или грузовых, если их (прицепов) возраст от 4 до 10 лет,
для устройств старше 10 лет периодичность сокращается до 1 года,
а если речь идёт о прицепе, предназначенного для перевозки опасных грузов (ряда цистерн, к примеру), то для них нужно проходить технический осмотр каждые полгода.

Госномера

Это не совсем документ – это непосредственно регистрационные знаки, и да, они должны быть на прицепе при передвижении вами по дорогам. Но, если на автомобиле их должно быть два, то на прицепе – только один, сзади и в несколько другом формате: вместо последовательности «буква → три цифры → две буквы → регион», на госномерах для прицепов используется «две буквы → 4 цифры → регион».

Процесс изготовления прицепа

Изготовление легкового прицепа своими руками, базирующееся на вышеизложенной информации, пододвигает мастера к чертежу будущей модели и поиску материалов соответствующего размера.

Существуют базовые чертежи. Но есть один нюанс: они предполагают непосредственную сборку при комплектующих, отсутствие которых может озадачить или вообще отпугнуть от затеи сделать своими руками прицеп. Результативный путь сочетает экономию, желание резать, варить, крутить и способность дать зачётный результат. Поэтому стоит перечислить необходимые для изготовления детали и разделить их на самодельные и покупные:

Квадратный металлопрокат 30х60 мм или 25х25 мм подойдёт для рамы, стойки, дополнительных рёбер жёсткости. Хотя для последних подходит и уголок на 40 мм. П-образный швеллер подойдёт для балок моста.
Борта и дно делаются из толстой многослойной фанеры 10-12 мм или листа оцинкованного железа 0,8 мм. При комбинировании получится экономный вариант. В любом случае крепёж конструкции для бортов должен объединять кузов.
Ходовую часть легче найти на разборе «Жигулей» или «Москвича». В неё входят:

Ось;
Ступицы;
Рессоры;
Рессорные серьги;
Стремянка с подкладками;
Амортизаторы;
Колёса.

Полная находка будет удачей, да и отдельный подбор при знании не займет много времени. Решение ходовой части – это 70%. Если покупать независимую торсионную или резино-жгутовую подвеску, остальные части ходовой придётся покупать по причине наименьшей универсальности. Мало кому понравиться растачивать купленную запчасть под старые комплектующие. Амортизаторы стоит купить новые.

Застёжки и крепления для бортов распространены в хозяйственных магазинах.
Трёх миллиметровый трос или цепь .
Электрика делается из многожильного кабеля. А вот фонари с розеткой надо купить.
Зажим на фаркоп – вот на чём нежелательно экономить.

Как сделать усиленный прицеп для легкового авто своими руками

Типы автоприцепов собранных своими руками

Бизнес и промышленность используют профессиональные прицепы, оснащенные специальным оборудованием под конкретный груз. Они отличаются дополнительной грузоподъёмностью, способностью качественно отрабатывать ее при различных условиях. Некоторые компоненты изготавливаются на заводе при помощи сложной технологии, неподвластной в гараже: цинковое покрытие, крепкая сварка.

Поэтому не стоит замахиваться на прицеп свыше 750 кг, к тому же он предполагает категорию «Е». Но если такое положение вещей не устраивает автомобилиста, то он бросает вызов двухосной конструкции универсального назначения и тестирует как угодно. До первой модификации.

Выбор типа прицепа зависит от того, что перевозить и какие материалы для изготовления завалялись. Четырех миллиметровый уголок или профиль, два колеса отечественной машины, комплект рессор, провода с фонарями уже выводят агрегат в класс самодельных одноосных прицепов до 750 кг. Фанера для бортов и дна вещь не дефицитная, в отличие от толстого листового металла, который ещё следует раскроить. Главное – не экономить на сцепном механизме. Выполнение соединительного узла не обойдется одними болтами и гайками. Для повышенной безопасности самодельного прицепа лучше купить специальный крепёж на фаркоп. Решивший создавать легковой автоприцеп своими руками уже знает, что такое прицеп и какими они бывают, но информация нормативов изготовления устройств тсу даст возможность эксплуатации чуда техники даже после первой остановки ДПС ГИБДД.

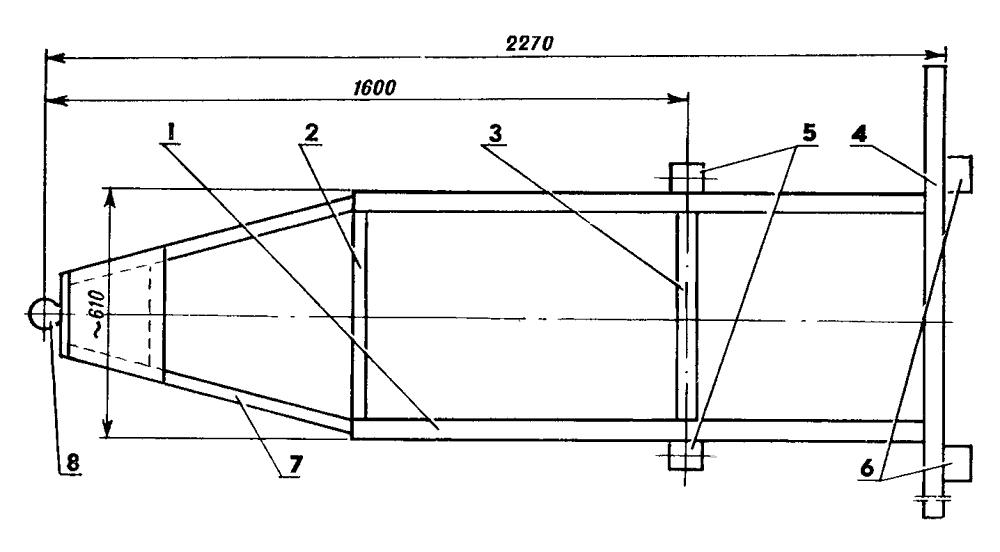

Рама прицепа

Рама – основа прицепа, именно её прочность, жёсткость определяет долговечность прицепа в целом. Для большей надёжности рекомендуется использовать сварное соединение элементов. Начать следует с определения размеров рамы – длины и ширины. Размер определяется по внешним граням элементов каркаса. Для определения полной ширины будущей рамы необходимо к расстоянию между внутренними гранями боковых стенок прибавить 2 толщины стенки. Если рама располагается непосредственно между колёсами, а не над ними, то нужно учесть ещё и зазоры между шиной и бортом.

После определения размеров выполняется примерка каркаса. Металлический профиль раскладывается на ровной поверхности с соблюдением перпендикулярности между элементами. Элементы каркаса объединяются зажимами. На этом этапе контролируется форма рамы, для этого рулеткой нужно измерить две диагонали получившегося прямоугольника. Полученные значения должны совпадать, в крайнем случае, допускается отклонение размеров на 2-5 %. Желательно в конструкции предусмотреть ребро жёсткости, сам по себе прямоугольник или квадрат достаточно неустойчивая конструкция под нагрузкой.

Типы самодельных прицепов

Можно выделить несколько типов самодельных прицепов, которые достаточно распространены в нашей стране:

Универсальный. Встречается наиболее часто. Представляет собой кузов квадратной или прямоугольной формы, предназначенный для перевозки различных грузов. Наиболее простой и доступный вариант.
Специального назначения. Прицеп для перевозки каких-нибудь конкретных вещей чаще всего это квадроцикл, мотоцикл или лодка.

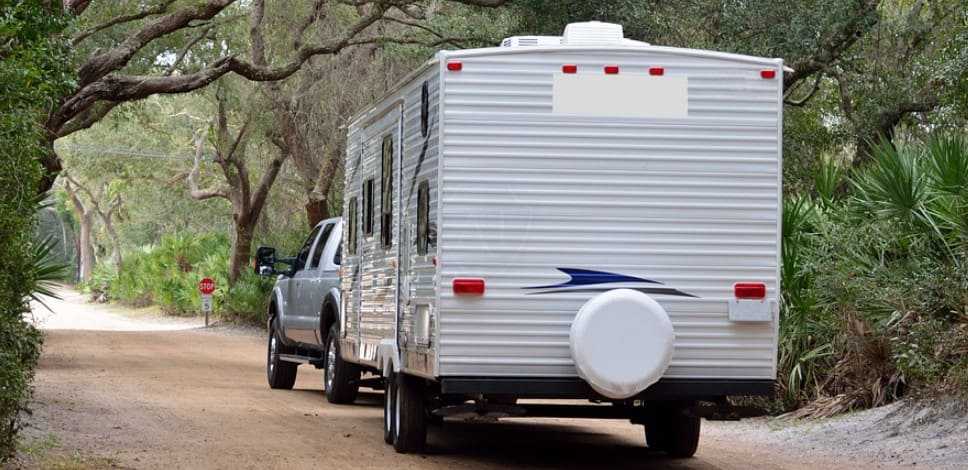

Жилой прицеп. Редкий вариант, но тоже встречается. Предназначен для путешествий и выездов на природу. Не каждый берётся за изготовление столь сложной конструкции, да и поставить его на учёт не так просто.

Устройство

Прицеп для мотоблока, это, по сути, современная вариация брички для лошадиной упряжки – принцип работы фактически тот же.

Мотоблок используется в качестве привода, а к нему присоединяется прицеп, с помощью дышла. В данном случае может быть использован самый разный мотоблок, например, Кайман 320, Патриот Урал, Техас, Прораб, Кроссер, Викинг, Форза. Функционал такого приспособления также остался без изменений – прицеп пригоден для перевозки грузов: урожая, дров, тещи.

Притом его грузоподъемность на высоте, благодаря специфике работы мотоблока, который может тянуть большие грузы на низких оборотах.

Она размещается на жестком каркасе, на рессорах, как на лафете, и присоединяется к мотоблоку на особое шарнирное крепление.

Устройство прицепа

Также, как заводы, так и народные умельцы, изготавливают прицеп самосвал для мотоблока – конструкцию, которая очень похожа на обычный прицеп, но с модификацией, которая позволяет проводить разгрузку посредством откидывания ящика.

Хоть такой прицеп и сложнее изготовить, а уже готовый заводской вариант стоит намного дороже, такая модификация, все же намного удобней и практичней, чем простой прицеп.

Что касается покупки готового прицепа, изготовленного на фабрике или в цехе – в ней нет необходимости, ведь вы можете самостоятельно изготовить это приспособление из подручных материалов.

В этом нет ничего сложного, особенно – для обладателя прямых рук, которыми, без сомнения обладает каждый, кто занимается ведением хозяйства.

Более подробно о прицепе для мотоблока своими руками смотрите на видео:

Какие виды дышла существуют?

Сегодня на прицепах можно увидеть следующие варианты дышла:

I-образное дышло;
V-образное дышло (треугольной формы). Иногда его еще называют А-образным, что в принципе тоже является правильным.

Также дышло может иметь такие дополнительные элементы, как страховочные тросы, а также складные подставки, но они есть далеко не у всех моделей прицепов. В основном они необходимы для удобства эксплуатации устройства, а также для более надежного соединения.

Давайте рассмотрим их поподробнее:

Сцепной узел. Его еще называют – замком. Он используется в качестве соединительного элемента с фаркопом автомобиля. В зависимости от ТСУ соединение может происходить при помощи петель, втулок, пальцев, шаровых узлов и т. п. Не забывайте и об запорном устройстве, который фиксируется специальным рычагом. Данное устройство необходимо для того, чтобы прочно удерживать узел в шаре. Некоторые сцепные узлы имеют специальный индикатор, который показывает насколько он изношен, а также устройство, позволяющее изменять зазоры между сцепными шарами и чашкой;
Страховочные тросы (цепи) используются в качестве страховки в случае возможного отсоединения прицепа от автомобиля. Это может произойти в случае выхода сцепного узла из строя;
Складная подставка дает возможность хранить отсоединенный прицеп в горизонтальном положении. Также бывают подставки, позволяющие производить регулировку высоты расположения замка. Это дополнительная опция, которая используется в случае эксплуатации прицепа, конструкция которого намного ниже по сравнению с автомобилем. К примеру, для присоединения к внедорожнику.

Перед покупкой прицепного устройства вам необходимо обратить внимание на дышло, а также учесть условия эксплуатации прицепного устройства

I-образные дышло отлично подойдет для одноосного устройства в сцепке с легковым авто. Оно используется в случае транспортировки небольших грузов, чаще всего для бытовых нужд;
V-образное дышло предназначены для транспортировки грузов средней тяжести. Он предотвращает раскачивание устройства, а также самого сцепного механизма в случае передвижения на нервном дорожном покрытии;
Удлиненное V-образное дышло используется для транспортировки тяжелых грузов. Его редко эксплуатируют в бытовых условиях, а вот для транспортировки лодок, мотоциклов, квадроциклов, водных скутеров или других средств передвижения, это самое то.

Соединение прицепа с автомобилем

Если используются и другие прицепы, то сцепной шар лучше выбрать такого же размера, как и у них.

При выполнении этого элемента прицепа нужно помнить, что чем меньше длина соединительной части, тем быстрее автоприцеп будет реагировать на движение автомобиля. Имеется ввиду, что даже при незначительном боковом перемещении ведущих колёс, прицеп тут же резко переместится за ними. Это может привести к повреждению груза в прицепе, его падению. Оптимальной считается длина 1,5-2,5 м в зависимости от назначения прицепа. В качестве материала лучше выбрать, как и для рамы, стальные трубы квадратного поперечного сечения в количестве трёх штук.

Соединение труб с рамой выполняется сварным, для большей прочности рекомендуется усилить его уголками. Перед сваркой выполняется примерка, чтобы сцепка выполнялась точно по оси прицепа.

Здесь же монтируется страховочный трос или цепь. При движении он не должен волочиться по земле. При желании возможно в месте сцепки установить небольшое раскладывающееся колесо для удобства транспортировки прицепа без автомобиля.

Подводные камни подержанных прицепов

Я не пытаюсь вас отговорить от идеи приобрести себе автоприцеп среди подержанных моделей. Просто в некоторых случаях попытки сэкономить оборачиваются обратным результатом, когда на б/у прицеп уходит намного больше денег, чем на новый.

Если говорить о подводных камнях и потенциальных проблемах подержанных автоприцепов, то здесь я бы выделил следующие:

Состояние. По фото в объявлениях сложно определить, в каком состоянии находится ТС;
Достоверность фото. Заказывая автоприцеп через Интернет или договариваясь о покупке, вы опираетесь на приложение к объявлению фотографии. Не всегда они оказываются подлинными или были сделаны на несколько лет раньше, а сейчас ТС уже порядком износилось за период эксплуатации старым владельцем;

Поездки. Редко подержанные автоприцепы можно приобрести с доставкой. То есть вам придется ехать к продавцу и оформлять покупку на месте. Бывает так, что результат увиденного разочаровывает, приходится ехать домой, искать другое объявление и повторять свой путь. Хорошо, если вы живете в большом городе и перемещаетесь по объявлениям в его пределах. Некоторые ездят в другие города и области. Затраты на дорогу сводят к нулю попытки сэкономить на подержанном прицепе;
Скрытые дефекты. Самая главная проблема, как по мне. Есть продавцы, которых добросовестными назвать сложно. Они выдают старый изношенный автоприцеп за практически новый и не стесняются писать «в идеальном состоянии». По факту ряд подержанных прицепов умело отремонтированы, закрашены и зашпаклеваны. Эти изъяны проявляются уже через некоторое время после его покупки и эксплуатации новым владельцем.

Но не все так ужасно плохо. На практике реально приобрести качественный, хороший прицеп для своего автомобиля в хорошем состоянии.

Нужно только уметь грамотно подходить к вопросу покупки, обращая внимание на наиболее важные нюансы
